29
UPOZORNĚNÍ Při vytočení motoru
na nebezpečné otáčky řídicí systém
elektronického vstřikování zablokuje
postupně přívod paliva, čímž se sníží
i výkon motoru.
obr. 39
F0X0303m
obr. 40
F0X0304m
Jestliže se ukazatel
dostane do červeného
sektoru, vypněte
okamžitě motor a obraťte se na
autorizovaný servis Fiat .
Jestliže stav potrvá i
přes opatření, vypněte
motor a vyhledejte
autorizovaný servis Fiat .
OTÁČKOMĚR obr. 39-40
Ukazatel u červeného sektoru
znamená příliš vysoké otáčky, jimiž
by se mohl motor poškodit. Těmto
stavům se nutno se vyhnout.

30

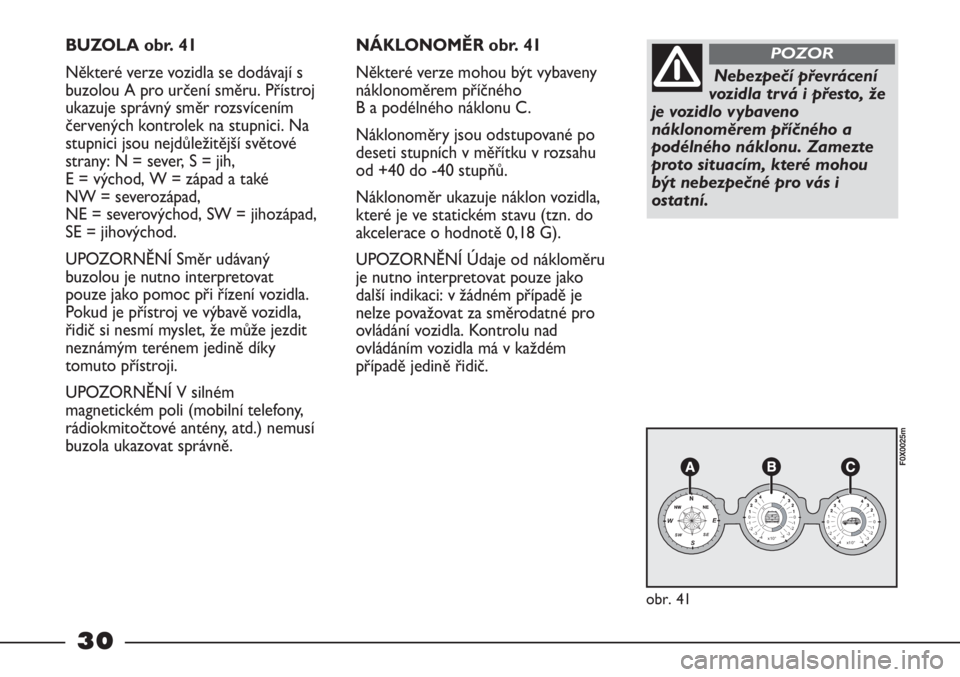

BUZOLA obr. 41
Některé verze vozidla se dodávají s
buzolou A pro určení směru. Přístroj
ukazuje správný směr rozsvícením
červených kontrolek na stupnici. Na
stupnici jsou nejdůležitější světové
strany: N = sever, S = jih,
E = východ, W = západ a také
NW = severozápad,
NE = severovýchod, SW = jihozápad,
SE = jihovýchod.
UPOZORNĚNÍ Směr udávaný
buzolou je nutno interpretovat
pouze jako pomoc při řízení vozidla.
Pokud je přístroj ve výbavě vozidla,
řidič si nesmí myslet, že může jezdit
neznámým terénem jedině díky
tomuto přístroji.
UPOZORNĚNÍ V silném
magnetickém poli (mobilní telefony,
rádiokmitočtové antény, atd.) nemusí
buzola ukazovat správně.
S WESWSE-1-2
-3
-4
x10°-1
-2
-3
-40 01
-1
-2
-3
-4
x10°-1
-2
-3
-40
0
1
obr. 41
F0X0025m
NÁKLONOMĚR obr. 41
Některé verze mohou být vybaveny
náklonoměrem příčného
B a podélného náklonu C.
Náklonoměry jsou odstupované po
deseti stupních v měřítku v rozsahu
od +40 do -40 stupňů.
Náklonoměr ukazuje náklon vozidla,
které je ve statickém stavu (tzn. do
akcelerace o hodnotě 0,18 G).
UPOZORNĚNÍ Údaje od nákloměru
je nutno interpretovat pouze jako
další indikaci: v žádném případě je
nelze považovat za směrodatné pro
ovládání vozidla. Kontrolu nad
ovládáním vozidla má v každém
případě jedině řidič.
Nebezpečí převrácení
vozidla trvá i přesto, že
je vozidlo vybaveno
náklonoměrem příčného a
podélného náklonu. Zamezte
proto situacím, které mohou
být nebezpečné pro vás i
ostatní.
POZOR

31

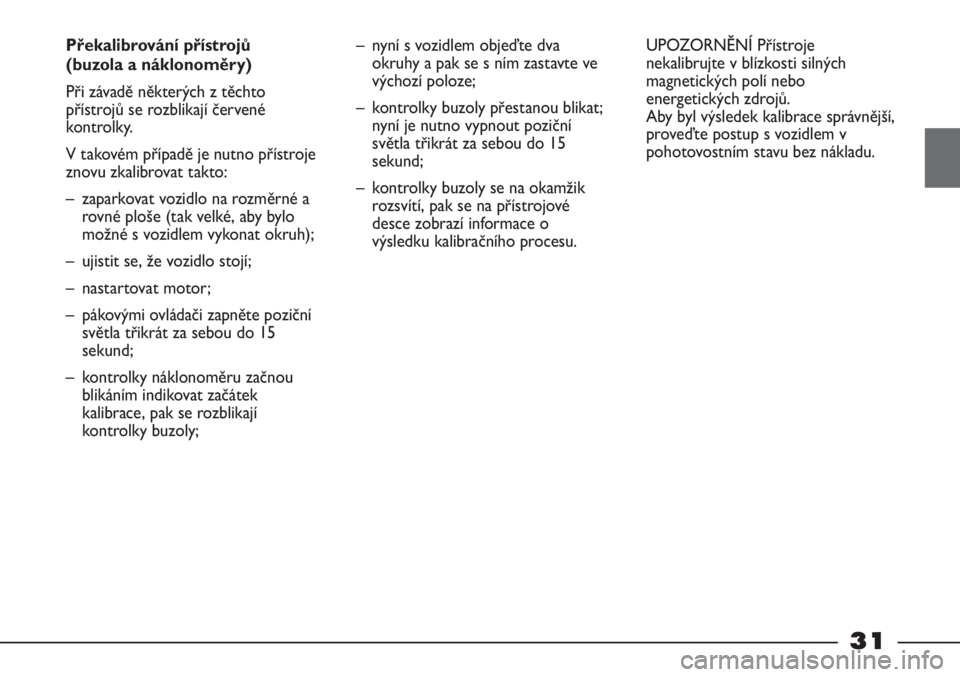

Překalibrování přístrojů
(buzola a náklonoměry)
Při závadě některých z těchto
přístrojů se rozblikají červené
kontrolky.
V takovém případě je nutno přístroje
znovu zkalibrovat takto:
– zaparkovat vozidlo na rozměrné a
rovné ploše (tak velké, aby bylo
možné s vozidlem vykonat okruh);
– ujistit se, že vozidlo stojí;
– nastartovat motor;
– pákovými ovládači zapněte poziční
světla třikrát za sebou do 15
sekund;
– kontrolky náklonoměru začnou
blikáním indikovat začátek
kalibrace, pak se rozblikají
kontrolky buzoly;– nyní s vozidlem objeďte dva
okruhy a pak se s ním zastavte ve
výchozí poloze;
– kontrolky buzoly přestanou blikat;
nyní je nutno vypnout poziční
světla třikrát za sebou do 15
sekund;
– kontrolky buzoly se na okamžik
rozsvítí, pak se na přístrojové
desce zobrazí informace o
výsledku kalibračního procesu.UPOZORNĚNÍ Přístroje
nekalibrujte v blízkosti silných
magnetických polí nebo
energetických zdrojů.
Aby byl výsledek kalibrace správnější,
proveďte postup s vozidlem v
pohotovostním stavu bez nákladu.

32
U některých verzí se po povytažení
klíčku ze zapalování a otevření /
zavření některých dveří zobrazí na
displeji na 10 sekund celkový
kilometrický proběh vozidla a hodiny.
U jiných verzí se na displeji zobrazí
hodiny bez časového omezení.
Další zobrazení na displeji:
– rozblikání ikony “anglického klíče”
jako upozornění, že je nutno s
vozidlem zajeto do
autorizovaného servisu Fiat na
předepsanou servisní prohlídku;
– indikace palubního počítače TRIP
COMPUTER;
– menu MY CAR FIAT;
– upozornění na případné závady;
– upozornění na překročení
přednastaveného limitu rychlosti. – Zvolit některou z funkcí palubního
počítače TRIP COMPUTER;
– potvrdit / upravit zvolenou funkci;
– přejít do režimu TRIP.
Před dalším postupem
doporučujeme si pozorně pročíst
celou tuto kapitolu.

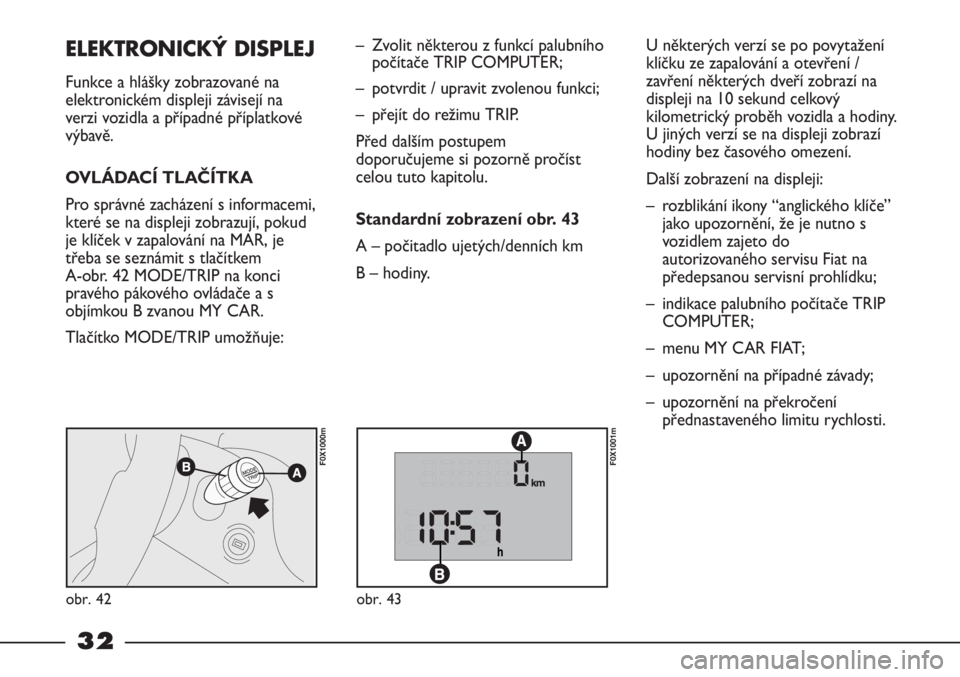

Standardní zobrazení obr. 43
A – počitadlo ujetých/denních km
B – hodiny.ELEKTRONICKÝ DISPLEJ
Funkce a hlášky zobrazované na
elektronickém displeji závisejí na
verzi vozidla a případné příplatkové
výbavě.
OVLÁDACÍ TLAČÍTKA
Pro správné zacházení s informacemi,
které se na displeji zobrazují, pokud
je klíček v zapalování na MAR, je
třeba se seznámit s tlačítkem
A-obr. 42 MODE/TRIP na konci
pravého pákového ovládače a s
objímkou B zvanou MY CAR.
Tlačítko MODE/TRIP umožňuje:
obr. 42
F0X1000m
obr. 43
F0X1001m

33

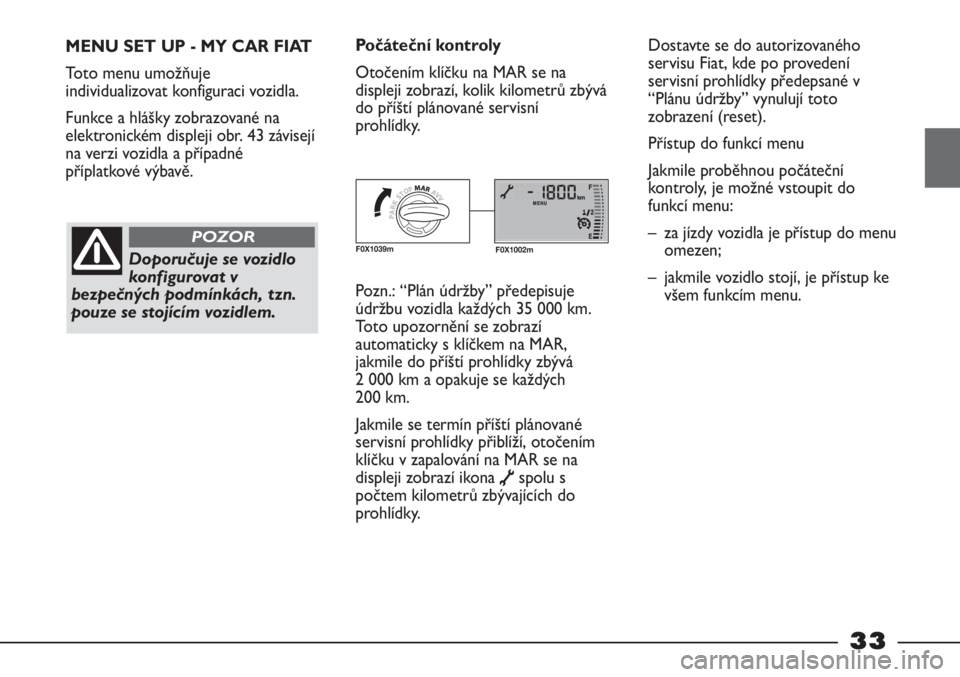

MENU SET UP - MY CAR FIAT
Toto menu umožňuje
individualizovat konfiguraci vozidla.
Funkce a hlášky zobrazované na
elektronickém displeji obr. 43 závisejí
na verzi vozidla a případné
příplatkové výbavě.
Doporučuje se vozidlo
konfigurovat v
bezpečných podmínkách, tzn.
pouze se stojícím vozidlem.
POZOR
Počáteční kontroly
Otočením klíčku na MAR se na
displeji zobrazí, kolik kilometrů zbývá
do příští plánované servisní
prohlídky.Dostavte se do autorizovaného
servisu Fiat, kde po provedení
servisní prohlídky předepsané v
“Plánu údržby” vynulují toto
zobrazení (reset).
Přístup do funkcí menu
Jakmile proběhnou počáteční
kontroly, je možné vstoupit do
funkcí menu:
– za jízdy vozidla je přístup do menu
omezen;
– jakmile vozidlo stojí, je přístup ke
všem funkcím menu.
F0X1002mF0X1039m
Pozn.: “Plán údržby” předepisuje
údržbu vozidla každých 35 000 km.
Toto upozornění se zobrazí
automaticky s klíčkem na MAR,
jakmile do příští prohlídky zbývá
2 000 km a opakuje se každých
200 km.
Jakmile se termín příští plánované
servisní prohlídky přiblíží, otočením
klíčku v zapalování na MAR se na
displeji zobrazí ikona
õspolu s
počtem kilometrů zbývajících do
prohlídky.

34

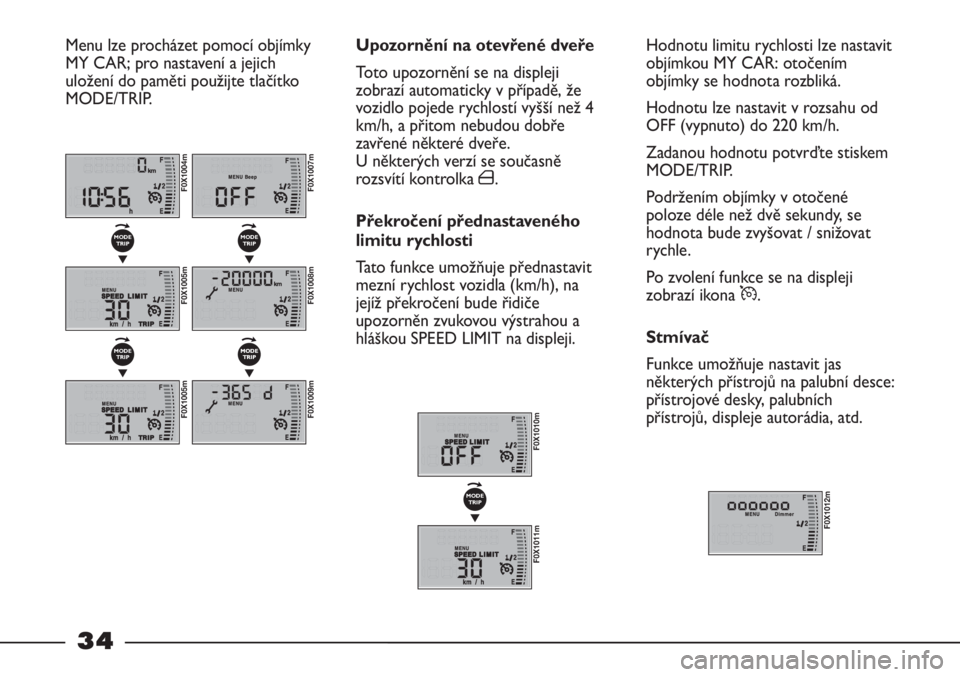

Hodnotu limitu rychlosti lze nastavit
objímkou MY CAR: otočením
objímky se hodnota rozbliká.
Hodnotu lze nastavit v rozsahu od
OFF (vypnuto) do 220 km/h.
Zadanou hodnotu potvrďte stiskem
MODE/TRIP.
Podržením objímky v otočené
poloze déle než dvě sekundy, se
hodnota bude zvyšovat / snižovat
rychle.
Po zvolení funkce se na displeji
zobrazí ikona
Ü.
Stmívač
Funkce umožňuje nastavit jas
některých přístrojů na palubní desce:
přístrojové desky, palubních
přístrojů, displeje autorádia, atd. Upozornění na otevřené dveře
Toto upozornění se na displeji
zobrazí automaticky v případě, že
vozidlo pojede rychlostí vyšší než 4
km/h, a přitom nebudou dobře
zavřené některé dveře.
U některých verzí se současně
rozsvítí kontrolka
´.
Překročení přednastaveného
limitu rychlosti
Tato funkce umožňuje přednastavit
mezní rychlost vozidla (km/h), na
jejíž překročení bude řidiče
upozorněn zvukovou výstrahou a
hláškou SPEED LIMIT na displeji.
Menu lze procházet pomocí objímky
MY CAR; pro nastavení a jejich
uložení do paměti použijte tlačítko
MODE/TRIP.
F0X1004m
F0X1005m
▼
F0X1012m
MODE
TRIP
F0X1005m
▼
MODE
TRIP
F0X1007m
F0X1008m
▼
MODE
TRIP
F0X1009m
▼
MODE
TRIP
F0X1010m
F0X1011m
▼
MODE
TRIP MODE
TRIP

35

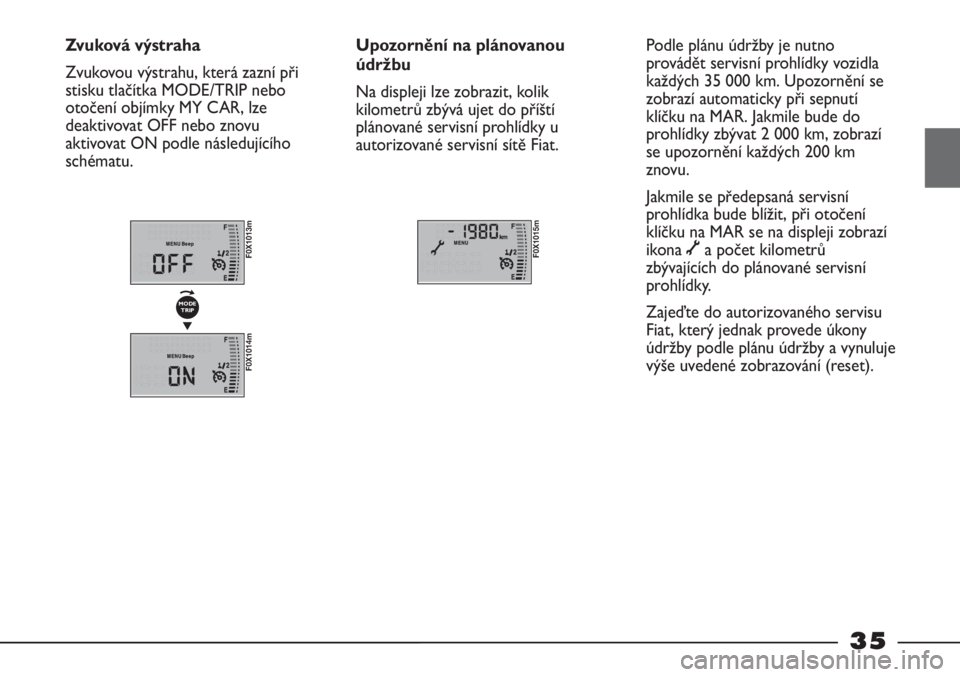

Zvuková výstraha
Zvukovou výstrahu, která zazní při
stisku tlačítka MODE/TRIP nebo
otočení objímky MY CAR, lze
deaktivovat OFF nebo znovu
aktivovat ON podle následujícího
schématu.Upozornění na plánovanou
údržbu
Na displeji lze zobrazit, kolik
kilometrů zbývá ujet do příští
plánované servisní prohlídky u
autorizované servisní sítě Fiat.
F0X1015mF0X1013m
F0X1014m
▼
MODE
TRIP
Podle plánu údržby je nutno
provádět servisní prohlídky vozidla
každých 35 000 km. Upozornění se
zobrazí automaticky při sepnutí
klíčku na MAR. Jakmile bude do
prohlídky zbývat 2 000 km, zobrazí
se upozornění každých 200 km
znovu.
Jakmile se předepsaná servisní
prohlídka bude blížit, při otočení
klíčku na MAR se na displeji zobrazí
ikona
õa počet kilometrů
zbývajících do plánované servisní
prohlídky.
Zajeďte do autorizovaného servisu
Fiat, který jednak provede úkony
údržby podle plánu údržby a vynuluje
výše uvedené zobrazování (reset).

36
Hodiny (nastavení času)
Pro nastavení hodin postupujte
takto:
– zvolte hodiny otočením objímky
MY CAR;
– stiskněte tlačítko MODE/TRIP:
zvolená hodnota se rozbliká;
– nastavte čas otočením objímky
MY CAR;
– stejným postupem nastavte
minuty.Podržením objímky v otočené
poloze déle než dvě sekundy, se
hodnota bude zvyšovat / snižovat
rychle.
Trip Computer
Funkce Trip Computer se na displeji
zobrazují v tomto pořadí: ujetá
vzdálenost – okamžitá spotřeba –
průměrná spotřeba – dojezdová
autonomie – průměrná rychlost –
doba jízdy.UJETÁ VZDÁLENOST
Zobrazí se počet kilometrů ujetých
od posledního vynulování (resetu)
počítače Trip Computer.
OKAMŽITÁ SPOTŘEBA
Zobrazí se spotřeba paliva v daném
okamžiku. Údaj se aktualizuje
automaticky po sekundách.
F0X1025m
F0X1019m
F0X1020m
▼
MODE
TRIP
F0X1021m
▼
MODE
TRIP
F0X1022m
F0X1023m
▼
MODE
TRIP
F0X1024m
▼
MODE
TRIP
F0X1016m
F0X1017m
▼
MODE
TRIP
F0X1018m
▼
MODE
TRIP
F0X1026m
F0X1027m
▼
MODE
TRIP

37
PRŮMĚRNÁ SPOTŘEBA
Jedná se o vztah mezi ujetou
vzdáleností a počtem vyjetých litrů
paliva od začátku jízdy. Údaj se
aktualizuje automaticky po 10
sekundách.
Odečet začne po ujetí prvních 500
metrů. DOJEZDOVÁ AUTONOMIE
Je to odhad maximálním vzdálenosti
v km, kterou lze ještě ujet na palivo
zbývající v nádrži (za podmínky, že
bude zachován dosavadní jízdní styl).
Vypočítává se podle průměrné
spotřeby za posledních pět minut.
Při dotankování paliva bude
automaticky vypočítána nová
hodnota autonomie.
Jestliže vozidlo stojí s motorem v
chodu nebo při jízdě rychlostí do
4 km/h, se na displeji zobrazí
předchozí hodnota dojezdová
autonomie. Po setrvání v tomto
stavu po dobu více než tří minut
ukazování přestane a na displeji se
zobrazí - - - -.
F0X1028m
F0X1029m
▼
MODE
TRIP
F0X1030m
F0X1031m
▼
MODE
TRIP
PRŮMĚRNÁ RYCHLOST
Je to odhad průměrné rychlosti v
km/h vypočítaný od začátku jízdy.
F0X1032m
F0X1033m
MODE
TRIP
▼

38
DOBA JÍZDY
Je to skutečná doba v hodinách od
začátku jízdy s výjimkou zastávek. VYNULOVÁNÍ POČÍTAČE
TRIP COMPUTER (reset)
Pro vynulování dat (reset) a zahájení
nové cesty sledované počítačem
TRIP COMPUTER stiskněte a
podržte stisknuté tlačítko
MODE/TRIP déle než dvě sekundy.
Vynulují se všechna data kromě
dojezdové autonomie a okamžité
spotřeby.
Bezpečnostní odpojovač paliva
Toto zobrazení se zobrazí
automaticky při zásahu
bezpečnostního odpojovače paliva,
signalizuje řidiči, že systém FPS (Fire
Prevention System) přerušil dodávku
paliva kvůli nebezpečí požáru.
F0X1036m
Systém Follow me home
Toto zobrazení se zobrazí
automaticky na 20 sekund při
zapnutí systému follow me home.
Na displeji se zobrazí doba nastavená
pro svícení potkávacími světlomety.
F0X1037m
Automatické zapnutí displeje
Jestliže vozidlo stojí, při otevření /
zavření některých dveří se na displeji
zobrazí na asi 10 sekund celkový
počet ujetých kilometrů a/nebo
hodiny.
F0X1038m
F0X1034m
F0X1035m
▼
MODE
TRIP
