FIAT STRADA 2012 Libretto Uso Manutenzione (in Italian)

149
TERGICRISTALLO
SPAZZOLE
Pulire periodicamente la parte in
gomma usando appositi prodotti; si
consiglia TUTELA PROFESSIONAL
SC35.
Sostituire le spazzole se il filo della
gomma è deformato o usurato. In ogni
caso, si consiglia di sostituirle circa una
volta l’anno.
Viaggiare con le
spazzole del
tergicristallo consumate
rappresenta un grave rischio,
perché riduce la visibilità in
caso di cattive condizioni
atmosferiche.
ATTENZIONE
Alcuni semplici accorgimenti
possono ridurre la possibilità di
danni alle spazzole:
– in caso di temperature sotto zero,
accertarsi che il gelo non abbia
bloccato la parte in gomma contro
il vetro. Se necessario, sbloccare
con un prodotto antighiaccio;
– togliere la neve eventualmente
accumulata sul vetro: oltre a
salvaguardare le spazzole, si evita
di sforzare e surriscaldare il
motorino elettrico;
– non azionare i tergicristalli sul
vetro asciutto.Sostituzione spazzole
1) sollevare il braccio A-fig. 161 del
tergicristallo e posizionare la
spazzola in modo che formi un
angolo di 90° con il braccio stesso;
2) spingere la spazzola verso il basso
svincolandola dal braccio A;
3) montare la nuova spazzola,
inserendo la linguetta nell’apposita
sede del braccio. Assicurarsi che
sia bloccata.
fig. 161
F0X0145m
133-154 STRADA LUM I 1ed 9-01-2012 11:58 Pagina 149

150
CLIMATIZZATORE
MANUALE
(per versioni/mercati, dove previsto)
Durante la stagione invernale
l’impianto di climatizzazione deve
essere messo in funzione almeno
una volta al mese per circa 10
minuti.
Prima della stagione estiva far
verificare l’efficienza dell’impianto
presso la Rete Assistenziale Fiat.
CARROZZERIA
PROTEZIONE CONTRO GLI
AGENTI ATMOSFERICI
Le principali cause dei fenomeni di
corrosione sono dovute a:
– inquinamento atmosferico;
– salinità ed umidità dell’atmosfera
(zone marine, o a clima caldo
umido);
– condizioni ambientali stagionali.
Non è poi da sottovalutare l’azione
abrasiva del pulviscolo atmosferico e
della sabbia portati dal vento, del
fango e del pietrisco sollevato dagli
altri mezzi.
Fiat ha adottato sul vostro veicolo le
migliori soluzioni tecnologiche per
proteggere efficacemente la
carrozzeria dalla corrosione.
Ecco le principali:
– prodotti e sistemi di verniciatura
che conferiscono al veicolo
particolare resistenza alla
corrosione e all’abrasione;
L’impianto utilizza
fluido refrigerante
R134a che, in caso di
perdite accidentali, non
danneggia l’ambiente. Evitare
assolutamente l’uso di fluido
R12 che, oltre ad essere
incompatibile con i componenti
dell’impianto, contiene
clorofluorocarburi (CFC).
SPRUZZATORI
Se il getto non esce, verificare
innanzitutto che ci sia liquido nella
vaschetta: vedere “Verifica dei livelli”
in questo capitolo.
Controllare successivamente che i
fori d’uscita non siano otturati,
eventualmente usare uno spillo.
Su alcune versioni i getti del
lavacristallo si orientano regolando
l’inclinazione degli spruzzatori:
ruotare il cilindretto portagetti con
l’ausilio di un cacciavite inserito nella
sede A-fig. 162, in modo che i getti
siano diretti verso il punto più alto
raggiunto dalle spazzole nel loro
movimento.
fig. 162
F0X0146m
133-154 STRADA LUM I 1ed 9-01-2012 11:58 Pagina 150

151

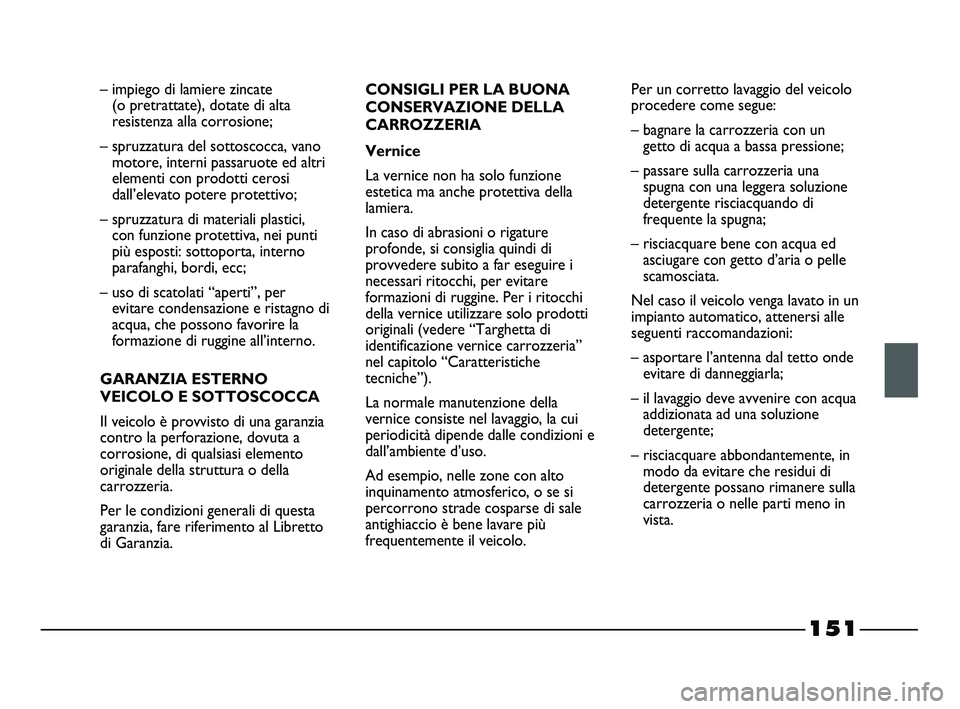

– impiego di lamiere zincate
(o pretrattate), dotate di alta
resistenza alla corrosione;
– spruzzatura del sottoscocca, vano
motore, interni passaruote ed altri
elementi con prodotti cerosi
dall’elevato potere protettivo;
– spruzzatura di materiali plastici,
con funzione protettiva, nei punti
più esposti: sottoporta, interno
parafanghi, bordi, ecc;
– uso di scatolati “aperti”, per
evitare condensazione e ristagno di
acqua, che possono favorire la
formazione di ruggine all’interno.
GARANZIA ESTERNO
VEICOLO E SOTTOSCOCCA
Il veicolo è provvisto di una garanzia
contro la perforazione, dovuta a
corrosione, di qualsiasi elemento
originale della struttura o della
carrozzeria.
Per le condizioni generali di questa
garanzia, fare riferimento al Libretto
di Garanzia.CONSIGLI PER LA BUONA
CONSERVAZIONE DELLA
CARROZZERIA
Vernice
La vernice non ha solo funzione
estetica ma anche protettiva della
lamiera.
In caso di abrasioni o rigature
profonde, si consiglia quindi di
provvedere subito a far eseguire i
necessari ritocchi, per evitare
formazioni di ruggine. Per i ritocchi
della vernice utilizzare solo prodotti
originali (vedere “Targhetta di
identificazione vernice carrozzeria”
nel capitolo “Caratteristiche
tecniche”).
La normale manutenzione della
vernice consiste nel lavaggio, la cui
periodicità dipende dalle condizioni e
dall’ambiente d’uso.
Ad esempio, nelle zone con alto
inquinamento atmosferico, o se si
percorrono strade cosparse di sale
antighiaccio è bene lavare più
frequentemente il veicolo.Per un corretto lavaggio del veicolo
procedere come segue:
– bagnare la carrozzeria con un
getto di acqua a bassa pressione;
– passare sulla carrozzeria una
spugna con una leggera soluzione
detergente risciacquando di
frequente la spugna;
– risciacquare bene con acqua ed
asciugare con getto d’aria o pelle
scamosciata.
Nel caso il veicolo venga lavato in un
impianto automatico, attenersi alle
seguenti raccomandazioni:
– asportare l’antenna dal tetto onde
evitare di danneggiarla;
– il lavaggio deve avvenire con acqua
addizionata ad una soluzione
detergente;
– risciacquare abbondantemente, in
modo da evitare che residui di
detergente possano rimanere sulla
carrozzeria o nelle parti meno in
vista.
133-154 STRADA LUM I 1ed 9-01-2012 11:58 Pagina 151

152
Le parti in plastica esterne devono
essere pulite con la stessa procedura
seguita per il normale lavaggio del
veicolo. Evitare il più possibile di
parcheggiare il veicolo sotto gli
alberi; le sostanze resinose che
molte specie lasciano cadere
conferiscono un aspetto opaco alla
vernice ed incrementano le
possibilità di innesco di processi
corrosivi.
AVVERTENZA Gli escrementi di
uccelli devono essere lavati
immediatamente e con cura, in
quanto la loro acidità è
particolarmente aggressiva.Vetri
Per la pulizia dei vetri, impiegare
detergenti specifici.
Usare panni ben puliti per non rigare
i vetri o alterarne la trasparenza.
Vano motore
Alla fine di ogni stagione invernale
effettuare un accurato lavaggio del
vano motore, avendo cura di non
insistere direttamente con getto
d’acqua sulle centraline elettroniche
o sulla centralina fusibili ubicata sul
lato sinistro del vano motore (senso
di marcia).
Per questa operazione, rivolgersi ad
officine specializzate.
AVVERTENZA Il lavaggio deve
essere eseguito a motore freddo e
chiave d’avviamento estratta.
Dopo il lavaggio accertarsi che le
varie protezioni (es. cappucci in
gomma e ripari vari) non siano
rimosse o danneggiate.
I detersivi inquinano le
acque. Effettuare il
lavaggio del veicolo solo
in zone attrezzate per la
raccolta e la depurazione dei
liquidi impiegati per il lavaggio
stesso.
Alcuni impianti
automatici dotati di
spazzole di vecchia
generazione e/o con scarsa
manutenzione possono recare
danni alla vernice, facilitando la
formazione di microrigature che
conferiscono un aspetto
opaco/velato alla vernice in
particolar modo sui colori scuri.
Qualora ciò dovesse verificarsi,
è sufficiente una leggera
lucidatura con prodotti specifici.
Durante l’asciugatura, curare
soprattutto le parti meno in vista,
come vani porte, cofano, contorno
fari, in cui l’acqua può ristagnare più
facilmente.
Si consiglia di non portare subito il
veicolo in ambiente chiuso, ma
lasciarlo all’aperto in modo da
favorire l’evaporazione dell’acqua.
Non lavare il veicolo dopo una sosta
al sole o con il cofano motore caldo:
si può alterare la brillantezza della
vernice.
133-154 STRADA LUM I 1ed 9-01-2012 11:58 Pagina 152

153

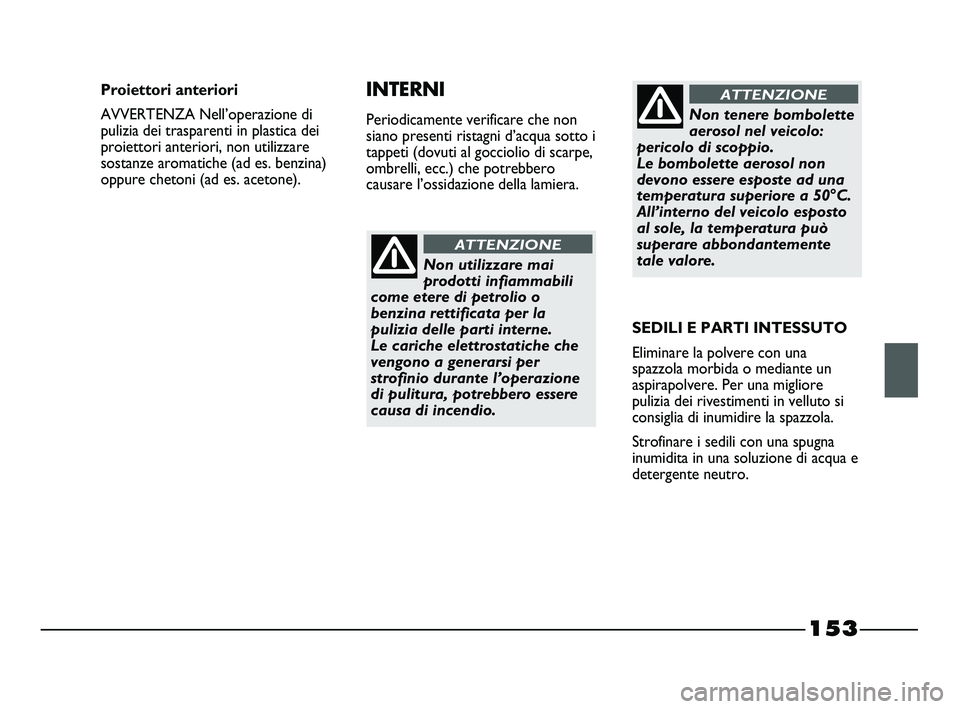

Non utilizzare mai
prodotti infiammabili
come etere di petrolio o
benzina rettificata per la
pulizia delle parti interne.
Le cariche elettrostatiche che
vengono a generarsi per
strofinio durante l’operazione
di pulitura, potrebbero essere
causa di incendio.
ATTENZIONE
Non tenere bombolette
aerosol nel veicolo:
pericolo di scoppio.
Le bombolette aerosol non
devono essere esposte ad una
temperatura superiore a 50°C.
All’interno del veicolo esposto
al sole, la temperatura può
superare abbondantemente
tale valore.
ATTENZIONEProiettori anteriori
AVVERTENZA Nell’operazione di
pulizia dei trasparenti in plastica dei
proiettori anteriori, non utilizzare
sostanze aromatiche (ad es. benzina)
oppure chetoni (ad es. acetone).INTERNI
Periodicamente verificare che non
siano presenti ristagni d’acqua sotto i
tappeti (dovuti al gocciolio di scarpe,
ombrelli, ecc.) che potrebbero
causare l’ossidazione della lamiera.
SEDILI E PARTI INTESSUTO
Eliminare la polvere con una
spazzola morbida o mediante un
aspirapolvere. Per una migliore
pulizia dei rivestimenti in velluto si
consiglia di inumidire la spazzola.
Strofinare i sedili con una spugna
inumidita in una soluzione di acqua e
detergente neutro.
133-154 STRADA LUM I 1ed 9-01-2012 11:58 Pagina 153

154

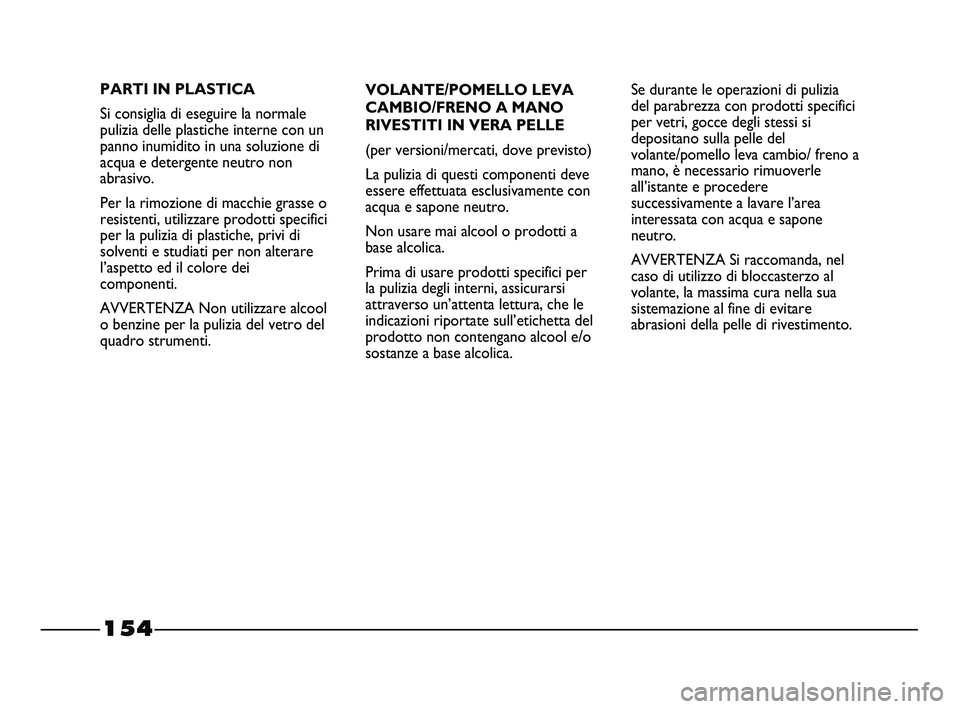

VOLANTE/POMELLO LEVA
CAMBIO/FRENO A MANO
RIVESTITI IN VERA PELLE
(per versioni/mercati, dove previsto)
La pulizia di questi componenti deve
essere effettuata esclusivamente con
acqua e sapone neutro.
Non usare mai alcool o prodotti a
base alcolica.
Prima di usare prodotti specifici per
la pulizia degli interni, assicurarsi
attraverso un’attenta lettura, che le
indicazioni riportate sull’etichetta del
prodotto non contengano alcool e/o
sostanze a base alcolica.Se durante le operazioni di pulizia
del parabrezza con prodotti specifici
per vetri, gocce degli stessi si
depositano sulla pelle del
volante/pomello leva cambio/ freno a
mano, è necessario rimuoverle
all’istante e procedere
successivamente a lavare l’area
interessata con acqua e sapone
neutro.
AVVERTENZA Si raccomanda, nel
caso di utilizzo di bloccasterzo al
volante, la massima cura nella sua
sistemazione al fine di evitare
abrasioni della pelle di rivestimento. PARTI IN PLASTICA
Si consiglia di eseguire la normale
pulizia delle plastiche interne con un
panno inumidito in una soluzione di
acqua e detergente neutro non
abrasivo.
Per la rimozione di macchie grasse o
resistenti, utilizzare prodotti specifici
per la pulizia di plastiche, privi di
solventi e studiati per non alterare
l’aspetto ed il colore dei
componenti.
AVVERTENZA Non utilizzare alcool
o benzine per la pulizia del vetro del
quadro strumenti.
133-154 STRADA LUM I 1ed 9-01-2012 11:58 Pagina 154

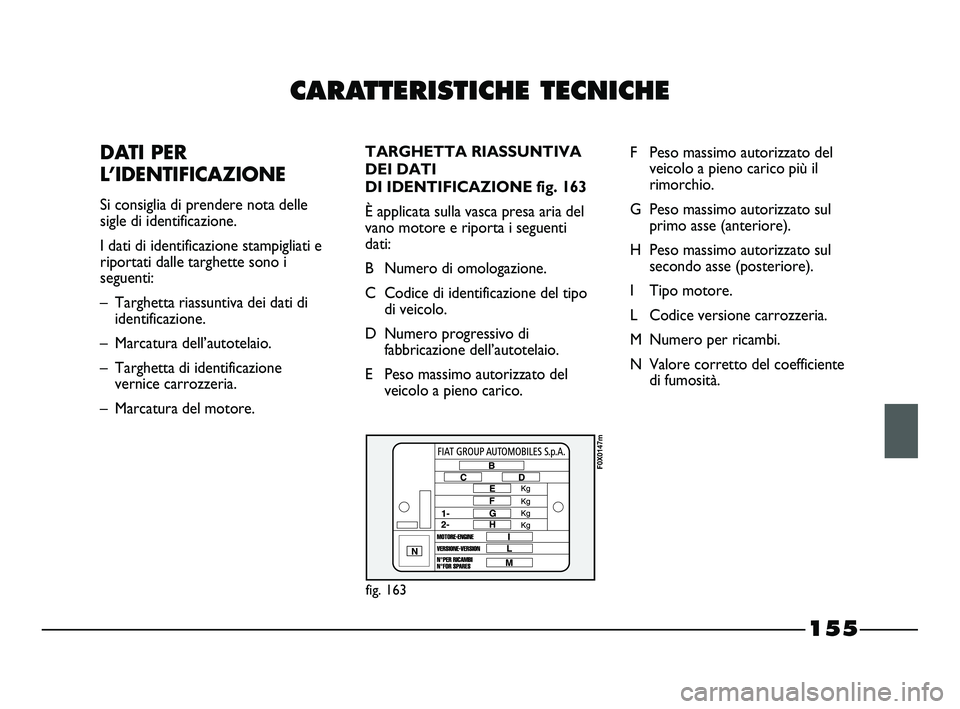

CARATTERISTICHE TECNICHE

DATI PER
L’IDENTIFICAZIONE
Si consiglia di prendere nota delle
sigle di identificazione.
I dati di identificazione stampigliati e
riportati dalle targhette sono i
seguenti:
– Targhetta riassuntiva dei dati di
identificazione.
– Marcatura dell’autotelaio.
– Targhetta di identificazione
vernice carrozzeria.
– Marcatura del motore.TARGHETTA RIASSUNTIVA
DEI DATI
DI IDENTIFICAZIONE fig. 163
È applicata sulla vasca presa aria del
vano motore e riporta i seguenti
dati:
B Numero di omologazione.
C Codice di identificazione del tipo
di veicolo.
D Numero progressivo di
fabbricazione dell’autotelaio.
E Peso massimo autorizzato del
veicolo a pieno carico.
fig. 163
F0X0147m
F Peso massimo autorizzato del
veicolo a pieno carico più il
rimorchio.
G Peso massimo autorizzato sul
primo asse (anteriore).
H Peso massimo autorizzato sul
secondo asse (posteriore).
I Tipo motore.
L Codice versione carrozzeria.
M Numero per ricambi.
N Valore corretto del coefficiente
di fumosità.
155
155-184 STRADA LUM I 1ed 19-01-2012 10:00 Pagina 155

156

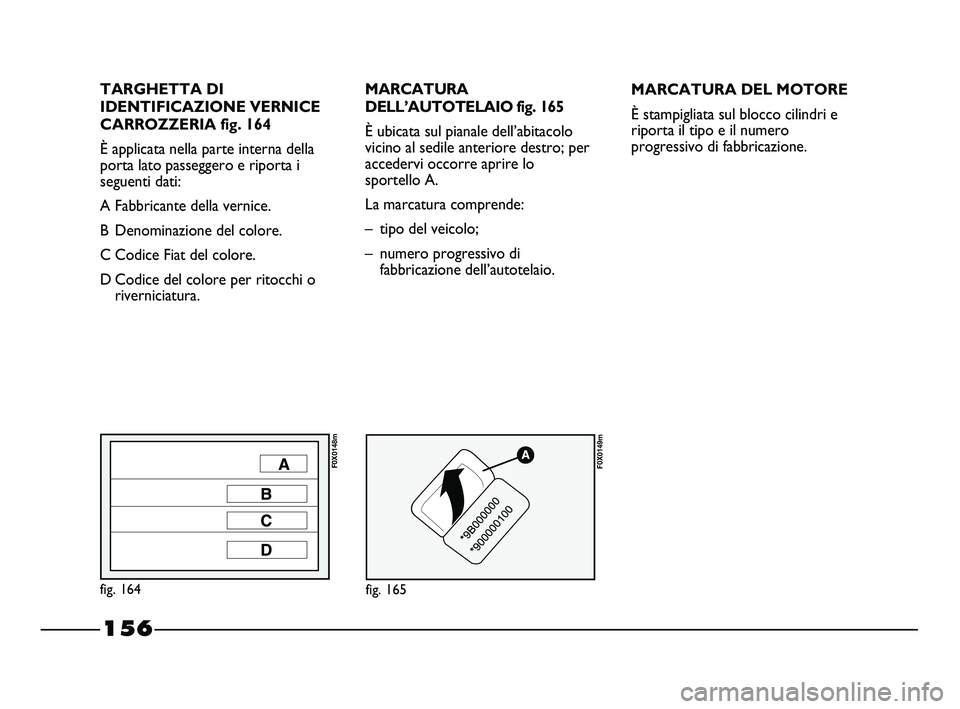

TARGHETTA DI
IDENTIFICAZIONE VERNICE
CARROZZERIA fig. 164
È applicata nella parte interna della
porta lato passeggero e riporta i
seguenti dati:
A Fabbricante della vernice.
B Denominazione del colore.
C Codice Fiat del colore.
D Codice del colore per ritocchi o
riverniciatura.MARCATURA
DELL’AUTOTELAIO fig. 165
È ubicata sul pianale dell’abitacolo
vicino al sedile anteriore destro; per
accedervi occorre aprire lo
sportello A.
La marcatura comprende:
– tipo del veicolo;
– numero progressivo di
fabbricazione dell’autotelaio.
fig. 164
F0X0148m
fig. 165
F0X0149m
MARCATURA DEL MOTORE
È stampigliata sul blocco cilindri e
riporta il tipo e il numero
progressivo di fabbricazione.
155-184 STRADA LUM I 1ed 19-01-2012 10:00 Pagina 156

199B1000 199B1000
278AYR1A 5E 278AYR1A 5F
157

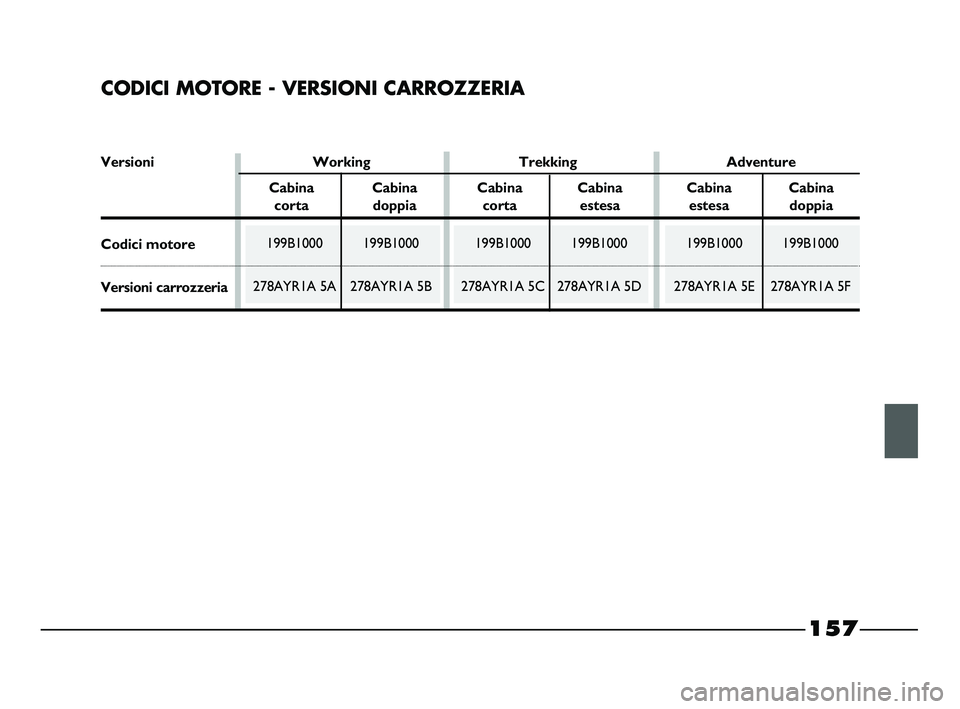

CODICI MOTORE - VERSIONI CARROZZERIA
199B1000 199B1000
278AYR1A 5C 278AYR1A 5D199B1000 199B1000
278AYR1A 5A 278AYR1A 5B
Versioni Working Trekking Adventure
Cabina Cabina Cabina Cabina Cabina Cabina
corta doppia corta estesa estesa doppia
Codici motore
Versioni carrozzeria
155-184 STRADA LUM I 1ed 19-01-2012 10:00 Pagina 157

158
MOTORE
GENERALITÀ
Codice tipo
Ciclo
Numero e posizione cilindri
Numero valvole per cilindro
Diametro e corsa stantuffi mm
Cilindrata totale cm3
Rapporto di compressione
Potenza massima (CEE) kWCV
regime corrispondente giri/min
Coppia massima (CEE) Nmkgm
regime corrispondente giri/min
Regime minimo giri/min
Combustibile
1.3 Multijet 16V
199B1000
Diesel
4 in linea
4
69,6 x 82
1248
16,8 : 1 70
95
4000
200
20,4
1500
880 ± 50
Gasolio per autotrazione (Specifica EN590)

155-184 STRADA LUM I 1ed 20-01-2012 9:20 Pagina 158
