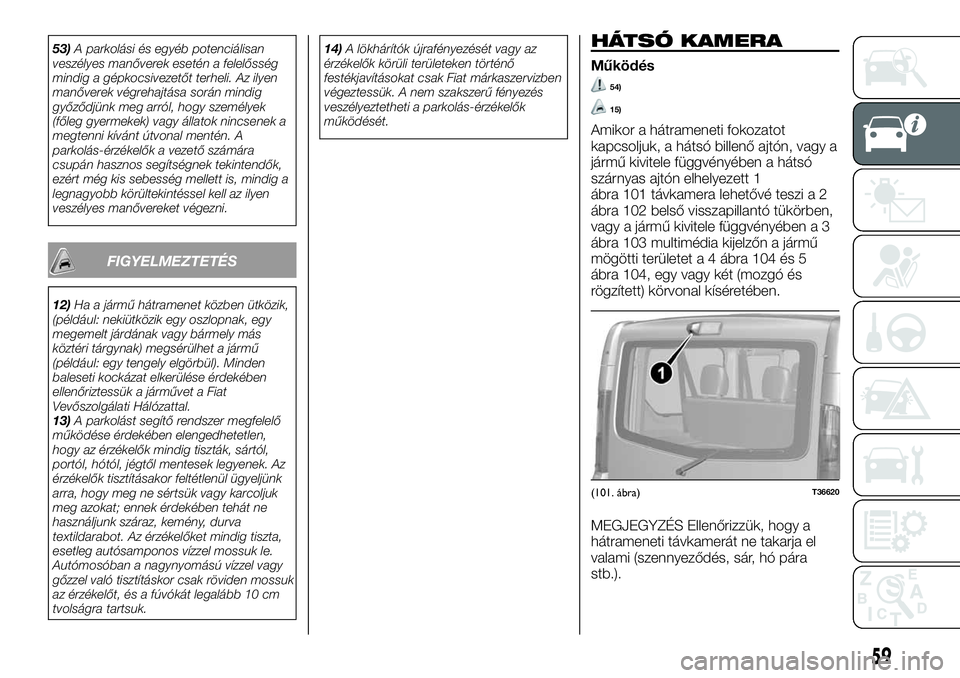

53)A parkolási és egyéb potenciálisan
veszélyes manőverek esetén a felelősség
mindig a gépkocsivezetőt terheli. Az ilyen
manőverek végrehajtása során mindig
győződjünk meg arról, hogy személyek
(főleg gyermekek) vagy állatok nincsenek a
megtenni kívánt útvonal mentén. A
parkolás-érzékelők a vezető számára
csupán hasznos segítségnek tekintendők,
ezért még kis sebesség mellett is, mindig a
legnagyobb körültekintéssel kell az ilyen
veszélyes manővereket végezni.
FIGYELMEZTETÉS
12)Ha a jármű hátramenet közben ütközik,
(például: nekiütközik egy oszlopnak, egy
megemelt járdának vagy bármely más
köztéri tárgynak) megsérülhet a jármű
(például: egy tengely elgörbül). Minden
baleseti kockázat elkerülése érdekében
ellenőriztessük a járművet a Fiat
Vevőszolgálati Hálózattal.
13)A parkolást segítő rendszer megfelelő
működése érdekében elengedhetetlen,
hogy az érzékelők mindig tiszták, sártól,
portól, hótól, jégtől mentesek legyenek. Az
érzékelők tisztításakor feltétlenül ügyeljünk
arra, hogy meg ne sértsük vagy karcoljuk
meg azokat; ennek érdekében tehát ne
használjunk száraz, kemény, durva
textildarabot. Az érzékelőket mindig tiszta,
esetleg autósamponos vízzel mossuk le.
Autómosóban a nagynyomású vízzel vagy
gőzzel való tisztításkor csak röviden mossuk
az érzékelőt, és a fúvókát legalább 10 cm
tvolságra tartsuk.14)A lökhárítók újrafényezését vagy az
érzékelők körüli területeken történő
festékjavításokat csak Fiat márkaszervizben
végeztessük. A nem szakszerű fényezés
veszélyeztetheti a parkolás-érzékelők
működését.
HÁTSÓ KAMERA
Működés
54)
15)
Amikor a hátrameneti fokozatot
kapcsoljuk, a hátsó billenő ajtón, vagy a
jármű kivitele függvényében a hátsó
szárnyas ajtón elhelyezett 1
ábra 101 távkamera lehetővé teszi a 2
ábra 102 belső visszapillantó tükörben,
vagy a jármű kivitele függvényében a 3
ábra 103 multimédia kijelzőn a jármű
mögötti területet a 4 ábra 104 és 5
ábra 104, egy vagy két (mozgó és
rögzített) körvonal kíséretében.
MEGJEGYZÉS Ellenőrizzük, hogy a
hátrameneti távkamerát ne takarja el
valami (szennyeződés, sár, hó pára
stb.).
(101. ábra)T36620
59

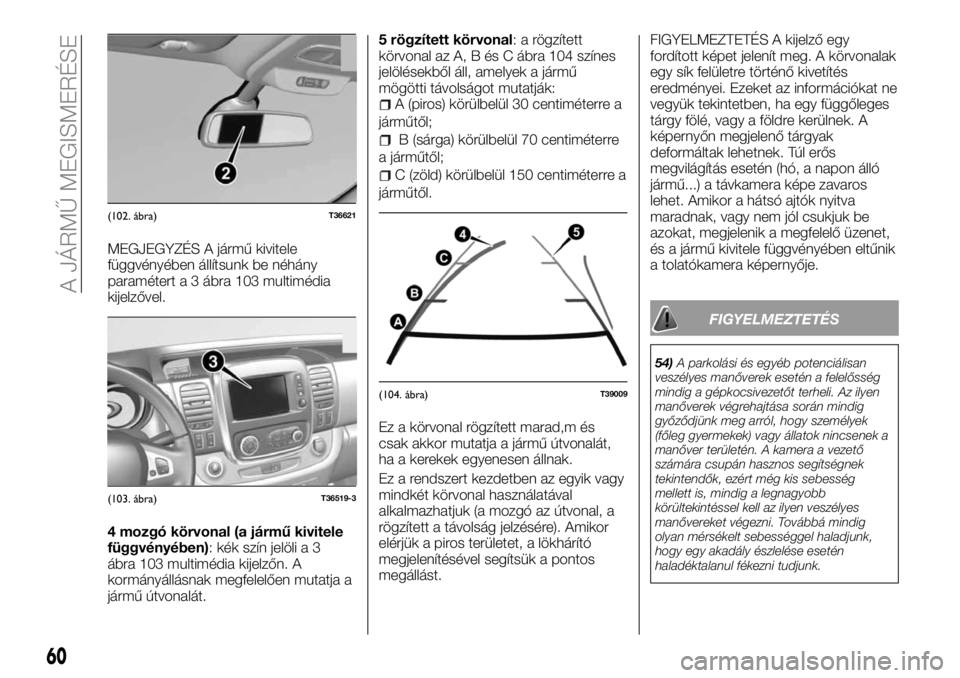

MEGJEGYZÉS A jármű kivitele
függvényében állítsunk be néhány
paramétert a 3 ábra 103 multimédia
kijelzővel.
4 mozgó körvonal (a jármű kivitele
függvényében): kék szín jelöli a 3
ábra 103 multimédia kijelzőn. A
kormányállásnak megfelelően mutatja a
jármű útvonalát.5 rögzített körvonal: a rögzített
körvonal az A, B és C ábra 104 színes
jelölésekből áll, amelyek a jármű
mögötti távolságot mutatják:
A (piros) körülbelül 30 centiméterre a
járműtől;
B (sárga) körülbelül 70 centiméterre
a járműtől;
C (zöld) körülbelül 150 centiméterre a
járműtől.
Ez a körvonal rögzített marad,m és
csak akkor mutatja a jármű útvonalát,
ha a kerekek egyenesen állnak.
Ez a rendszert kezdetben az egyik vagy
mindkét körvonal használatával
alkalmazhatjuk (a mozgó az útvonal, a
rögzített a távolság jelzésére). Amikor
elérjük a piros területet, a lökhárító
megjelenítésével segítsük a pontos
megállást.FIGYELMEZTETÉS A kijelző egy
fordított képet jelenít meg. A körvonalak
egy sík felületre történő kivetítés
eredményei. Ezeket az információkat ne
vegyük tekintetben, ha egy függőleges
tárgy fölé, vagy a földre kerülnek. A
képernyőn megjelenő tárgyak
deformáltak lehetnek. Túl erős
megvilágítás esetén (hó, a napon álló
jármű...) a távkamera képe zavaros
lehet. Amikor a hátsó ajtók nyitva
maradnak, vagy nem jól csukjuk be
azokat, megjelenik a megfelelő üzenet,
és a jármű kivitele függvényében eltűnik
a tolatókamera képernyője.
FIGYELMEZTETÉS
54)A parkolási és egyéb potenciálisan
veszélyes manőverek esetén a felelősség
mindig a gépkocsivezetőt terheli. Az ilyen
manőverek végrehajtása során mindig
győződjünk meg arról, hogy személyek
(főleg gyermekek) vagy állatok nincsenek a
manőver területén. A kamera a vezető
számára csupán hasznos segítségnek
tekintendők, ezért még kis sebesség
mellett is, mindig a legnagyobb
körültekintéssel kell az ilyen veszélyes
manővereket végezni. Továbbá mindig
olyan mérsékelt sebességgel haladjunk,
hogy egy akadály észlelése esetén
haladéktalanul fékezni tudjunk.
(102. ábra)T36621
(103. ábra)T36519-3
(104. ábra)T39009
60
A JÁRMŰ MEGISMERÉSE

FIGYELMEZTETÉS

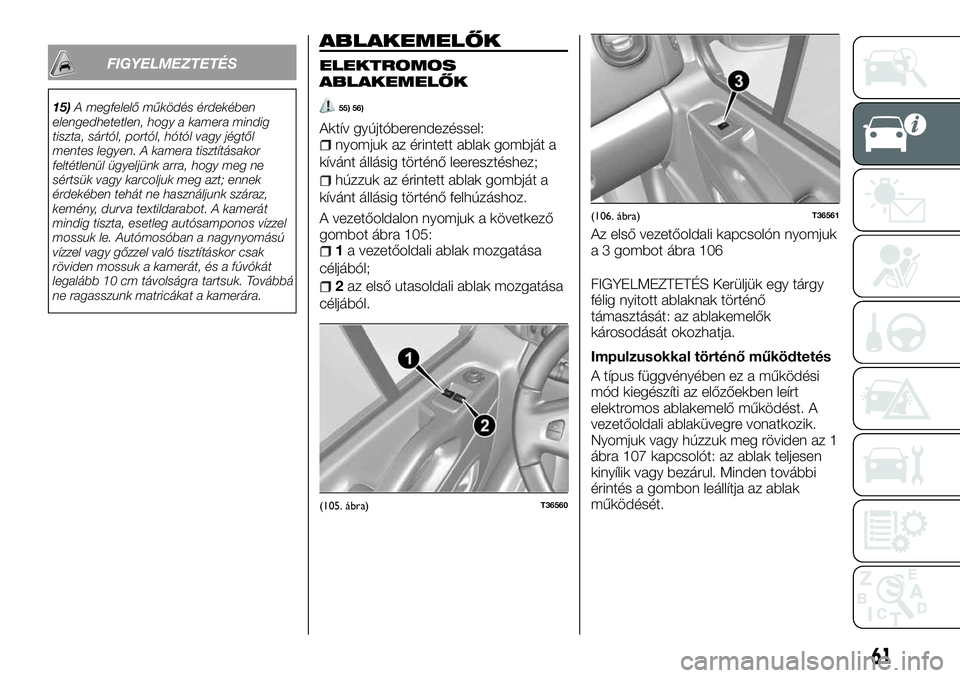

15)A megfelelő működés érdekében
elengedhetetlen, hogy a kamera mindig
tiszta, sártól, portól, hótól vagy jégtől
mentes legyen. A kamera tisztításakor
feltétlenül ügyeljünk arra, hogy meg ne
sértsük vagy karcoljuk meg azt; ennek
érdekében tehát ne használjunk száraz,
kemény, durva textildarabot. A kamerát
mindig tiszta, esetleg autósamponos vízzel
mossuk le. Autómosóban a nagynyomású
vízzel vagy gőzzel való tisztításkor csak
röviden mossuk a kamerát, és a fúvókát
legalább 10 cm távolságra tartsuk. Továbbá
ne ragasszunk matricákat a kamerára.
ABLAKEMELŐK
ELEKTROMOS
ABLAKEMELŐK
55) 56)
Aktív gyújtóberendezéssel:nyomjuk az érintett ablak gombját a
kívánt állásig történő leeresztéshez;
húzzuk az érintett ablak gombját a
kívánt állásig történő felhúzáshoz.
A vezetőoldalon nyomjuk a következő
gombot ábra 105:
1a vezetőoldali ablak mozgatása
céljából;
2az első utasoldali ablak mozgatása
céljából.FIGYELMEZTETÉS Kerüljük egy tárgy
félig nyitott ablaknak történő
támasztását: az ablakemelők
károsodását okozhatja.
Impulzusokkal történő működtetés
A típus függvényében ez a működési
mód kiegészíti az előzőekben leírt
elektromos ablakemelő működést. A
vezetőoldali ablaküvegre vonatkozik.
Nyomjuk vagy húzzuk meg röviden az 1
ábra 107 kapcsolót: az ablak teljesen
kinyílik vagy bezárul. Minden további
érintés a gombon leállítja az ablak
működését.
(105. ábra)T36560
(106. ábra)T36561
Az első vezetőoldali kapcsolón nyomjuk
a 3 gombot ábra 106
61

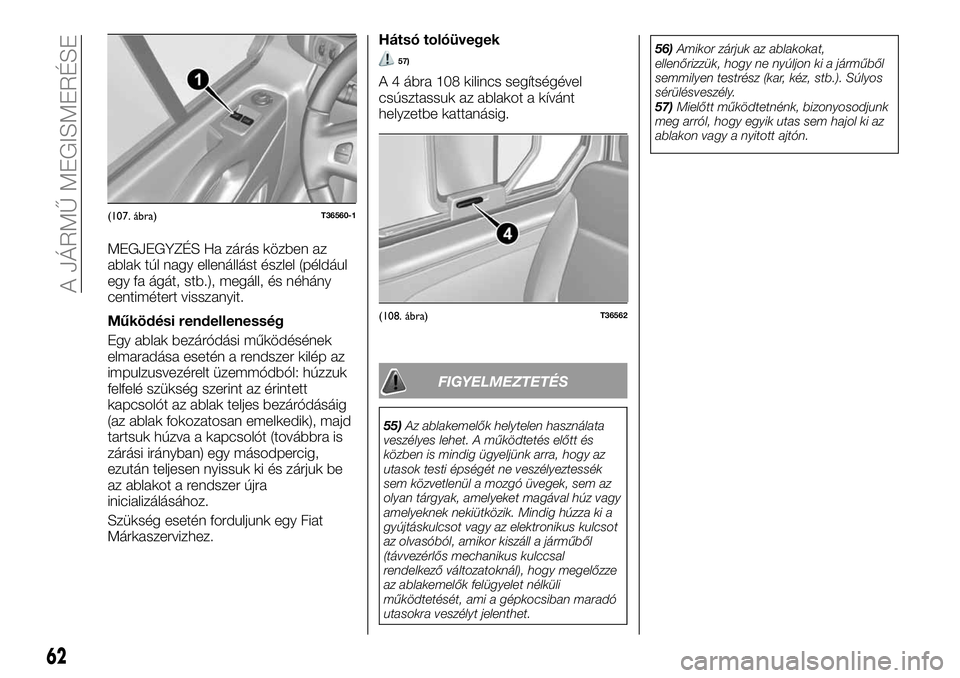

MEGJEGYZÉS Ha zárás közben az
ablak túl nagy ellenállást észlel (például
egy fa ágát, stb.), megáll, és néhány
centimétert visszanyit.
Működési rendellenesség
Egy ablak bezáródási működésének
elmaradása esetén a rendszer kilép az
impulzusvezérelt üzemmódból: húzzuk
felfelé szükség szerint az érintett
kapcsolót az ablak teljes bezáródásáig
(az ablak fokozatosan emelkedik), majd
tartsuk húzva a kapcsolót (továbbra is
zárási irányban) egy másodpercig,
ezután teljesen nyissuk ki és zárjuk be
az ablakot a rendszer újra
inicializálásához.
Szükség esetén forduljunk egy Fiat
Márkaszervizhez.Hátsó tolóüvegek
57)
A 4 ábra 108 kilincs segítségével
csúsztassuk az ablakot a kívánt
helyzetbe kattanásig.
FIGYELMEZTETÉS
55)Az ablakemelők helytelen használata
veszélyes lehet. A működtetés előtt és
közben is mindig ügyeljünk arra, hogy az
utasok testi épségét ne veszélyeztessék
sem közvetlenül a mozgó üvegek, sem az
olyan tárgyak, amelyeket magával húz vagy
amelyeknek nekiütközik. Mindig húzza ki a
gyújtáskulcsot vagy az elektronikus kulcsot
az olvasóból, amikor kiszáll a járműből
(távvezérlős mechanikus kulccsal
rendelkező változatoknál), hogy megelőzze
az ablakemelők felügyelet nélküli
működtetését, ami a gépkocsiban maradó
utasokra veszélyt jelenthet.56)Amikor zárjuk az ablakokat,
ellenőrizzük, hogy ne nyúljon ki a járműből
semmilyen testrész (kar, kéz, stb.). Súlyos
sérülésveszély.
57)Mielőtt működtetnénk, bizonyosodjunk
meg arról, hogy egyik utas sem hajol ki az
ablakon vagy a nyitott ajtón.
(107. ábra)T36560-1
(108. ábra)T36562
62
A JÁRMŰ MEGISMERÉSE

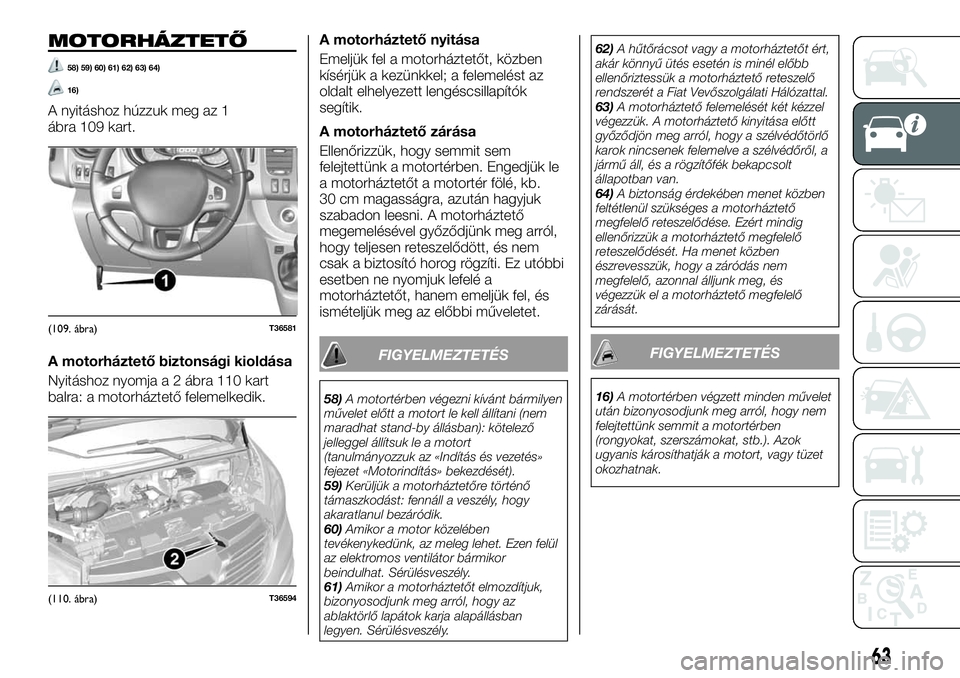

MOTORHÁZTETŐ
58) 59) 60) 61) 62) 63) 64)
16)
A nyitáshoz húzzuk meg az 1
ábra 109 kart.
A motorháztető biztonsági kioldása
Nyitáshoz nyomja a 2 ábra 110 kart
balra: a motorháztető felemelkedik.A motorháztető nyitása
Emeljük fel a motorháztetőt, közben
kísérjük a kezünkkel; a felemelést az
oldalt elhelyezett lengéscsillapítók
segítik.
A motorháztető zárása
Ellenőrizzük, hogy semmit sem
felejtettünk a motortérben. Engedjük le
a motorháztetőt a motortér fölé, kb.
30 cm magasságra, azután hagyjuk
szabadon leesni. A motorháztető
megemelésével győződjünk meg arról,
hogy teljesen reteszelődött, és nem
csak a biztosító horog rögzíti. Ez utóbbi
esetben ne nyomjuk lefelé a
motorháztetőt, hanem emeljük fel, és
ismételjük meg az előbbi műveletet.
FIGYELMEZTETÉS
58)A motortérben végezni kívánt bármilyen
művelet előtt a motort le kell állítani (nem
maradhat stand-by állásban): kötelező
jelleggel állítsuk le a motort
(tanulmányozzuk az «Indítás és vezetés»
fejezet «Motorindítás» bekezdését).
59)Kerüljük a motorháztetőre történő
támaszkodást: fennáll a veszély, hogy
akaratlanul bezáródik.
60)Amikor a motor közelében
tevékenykedünk, az meleg lehet. Ezen felül
az elektromos ventilátor bármikor
beindulhat. Sérülésveszély.
61)Amikor a motorháztetőt elmozdítjuk,
bizonyosodjunk meg arról, hogy az
ablaktörlő lapátok karja alapállásban
legyen. Sérülésveszély.62)A hűtőrácsot vagy a motorháztetőt ért,
akár könnyű ütés esetén is minél előbb
ellenőriztessük a motorháztető reteszelő
rendszerét a Fiat Vevőszolgálati Hálózattal.
63)A motorháztető felemelését két kézzel
végezzük. A motorháztető kinyitása előtt
győződjön meg arról, hogy a szélvédőtörlő
karok nincsenek felemelve a szélvédőről, a
jármű áll, és a rögzítőfék bekapcsolt
állapotban van.
64)A biztonság érdekében menet közben
feltétlenül szükséges a motorháztető
megfelelő reteszelődése. Ezért mindig
ellenőrizzük a motorháztető megfelelő
reteszelődését. Ha menet közben
észrevesszük, hogy a záródás nem
megfelelő, azonnal álljunk meg, és
végezzük el a motorháztető megfelelő
zárását.
FIGYELMEZTETÉS
16)A motortérben végzett minden művelet
után bizonyosodjunk meg arról, hogy nem
felejtettünk semmit a motortérben
(rongyokat, szerszámokat, stb.). Azok
ugyanis károsíthatják a motort, vagy tüzet
okozhatnak.
(109. ábra)T36581
(110. ábra)T36594
63

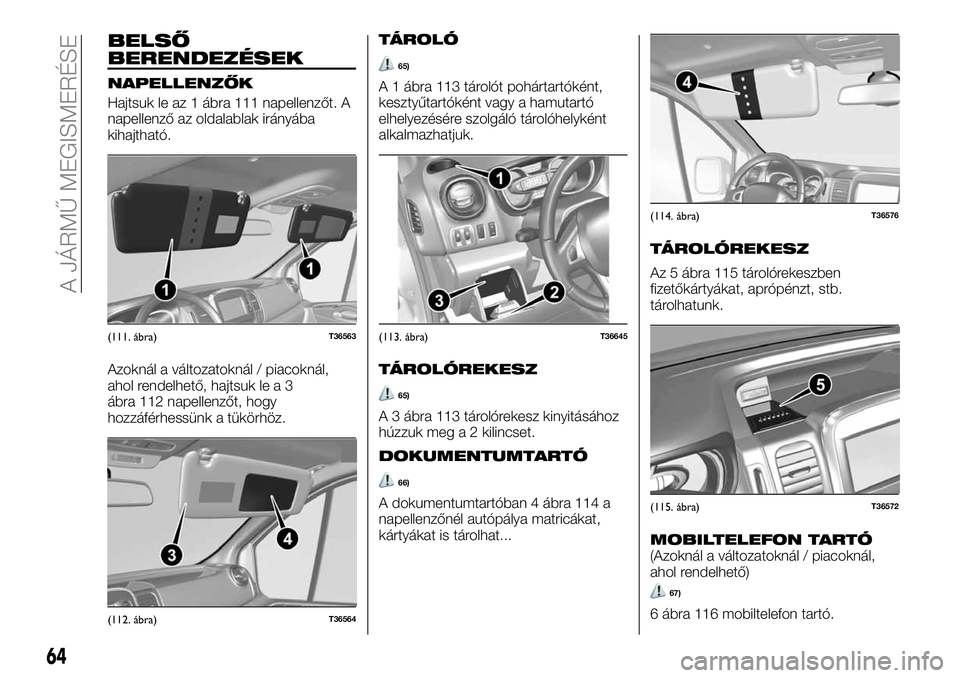

BELSŐ
BERENDEZÉSEK
NAPELLENZŐK
Hajtsuk le az 1 ábra 111 napellenzőt. A
napellenző az oldalablak irányába
kihajtható.
Azoknál a változatoknál / piacoknál,
ahol rendelhető, hajtsuk le a 3
ábra 112 napellenzőt, hogy
hozzáférhessünk a tükörhöz.
TÁROLÓ
65)
A 1 ábra 113 tárolót pohártartóként,
kesztyűtartóként vagy a hamutartó
elhelyezésére szolgáló tárolóhelyként
alkalmazhatjuk.
TÁROLÓREKESZ
65)
A 3 ábra 113 tárolórekesz kinyitásához
húzzuk meg a 2 kilincset.
DOKUMENTUMTARTÓ
66)
A dokumentumtartóban 4 ábra 114 a
napellenzőnél autópálya matricákat,
kártyákat is tárolhat...
TÁROLÓREKESZ
Az 5 ábra 115 tárolórekeszben
fizetőkártyákat, aprópénzt, stb.
tárolhatunk.
MOBILTELEFON TARTÓ(Azoknál a változatoknál / piacoknál,
ahol rendelhető)
67)
6 ábra 116 mobiltelefon tartó.
(111. ábra)T36563
(112. ábra)T36564
(113. ábra)T36645
(114. ábra)T36576
(115. ábra)T36572
64
A JÁRMŰ MEGISMERÉSE

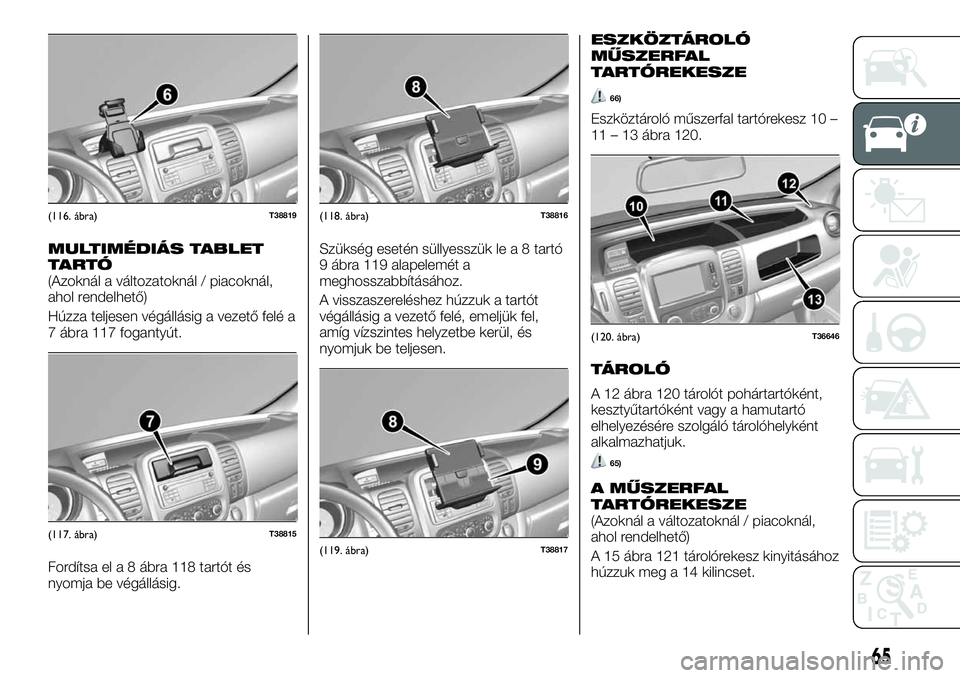

MULTIMÉDIÁS TABLET
TARTÓ
(Azoknál a változatoknál / piacoknál,
ahol rendelhető)
Húzza teljesen végállásig a vezető felé a
7 ábra 117 fogantyút.
Fordítsa el a 8 ábra 118 tartót és
nyomja be végállásig.Szükség esetén süllyesszük le a 8 tartó
9 ábra 119 alapelemét a
meghosszabbításához.
A visszaszereléshez húzzuk a tartót
végállásig a vezető felé, emeljük fel,
amíg vízszintes helyzetbe kerül, és
nyomjuk be teljesen.
ESZKÖZTÁROLÓ
MŰSZERFAL
TARTÓREKESZE
66)
Eszköztároló műszerfal tartórekesz 10 –
11 – 13 ábra 120.
TÁROLÓ
A 12 ábra 120 tárolót pohártartóként,
kesztyűtartóként vagy a hamutartó
elhelyezésére szolgáló tárolóhelyként
alkalmazhatjuk.
65)
A MŰSZERFAL
TARTÓREKESZE
(Azoknál a változatoknál / piacoknál,
ahol rendelhető)
A 15 ábra 121 tárolórekesz kinyitásához
húzzuk meg a 14 kilincset.
(116. ábra)T38819
(117. ábra)T38815
(118. ábra)T38816
(119. ábra)T38817
(120. ábra)T36646

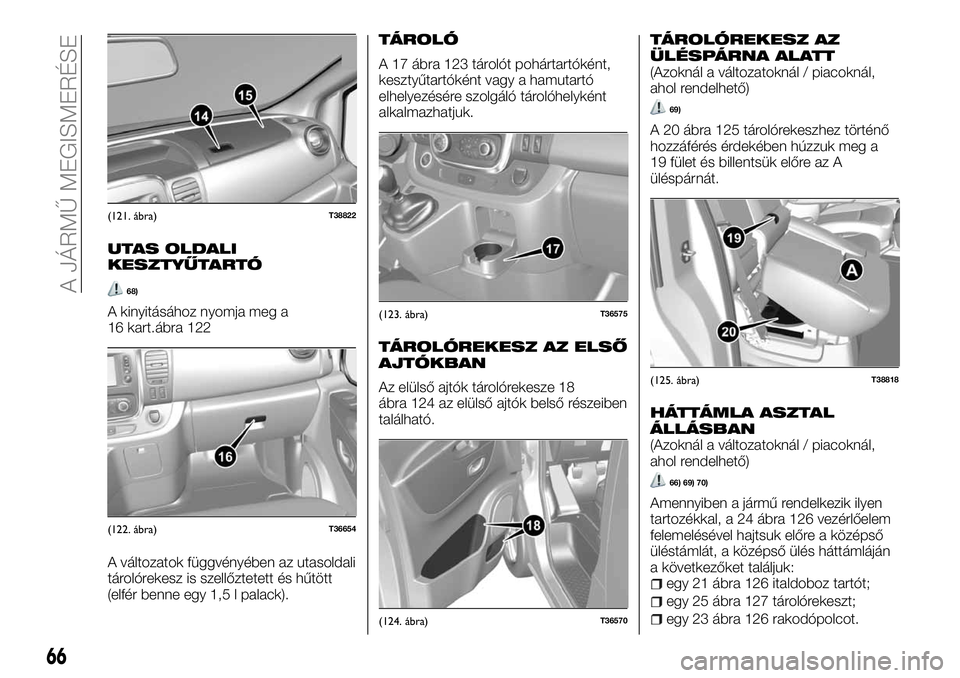

65

UTAS OLDALI
KESZTYŰTARTÓ
68)
A kinyitásához nyomja meg a
16 kart.ábra 122
A változatok függvényében az utasoldali
tárolórekesz is szellőztetett és hűtött
(elfér benne egy 1,5 l palack).
TÁROLÓ
A 17 ábra 123 tárolót pohártartóként,
kesztyűtartóként vagy a hamutartó
elhelyezésére szolgáló tárolóhelyként
alkalmazhatjuk.
TÁROLÓREKESZ AZ ELSŐ
AJTÓKBAN
Az elülső ajtók tárolórekesze 18
ábra 124 az elülső ajtók belső részeiben
található.
TÁROLÓREKESZ AZ
ÜLÉSPÁRNA ALATT
(Azoknál a változatoknál / piacoknál,
ahol rendelhető)
69)
A 20 ábra 125 tárolórekeszhez történő
hozzáférés érdekében húzzuk meg a
19 fület és billentsük előre az A
üléspárnát.
HÁTTÁMLA ASZTAL
ÁLLÁSBAN
(Azoknál a változatoknál / piacoknál,
ahol rendelhető)
66) 69) 70)
Amennyiben a jármű rendelkezik ilyen
tartozékkal, a 24 ábra 126 vezérlőelem
felemelésével hajtsuk előre a középső
üléstámlát, a középső ülés háttámláján
a következőket találjuk:
egy 21 ábra 126 italdoboz tartót;
egy 25 ábra 127 tárolórekeszt;
egy 23 ábra 126 rakodópolcot.
(121. ábra)T38822
(122. ábra)T36654
(123. ábra)T36575
(124. ábra)T36570
(125. ábra)T38818

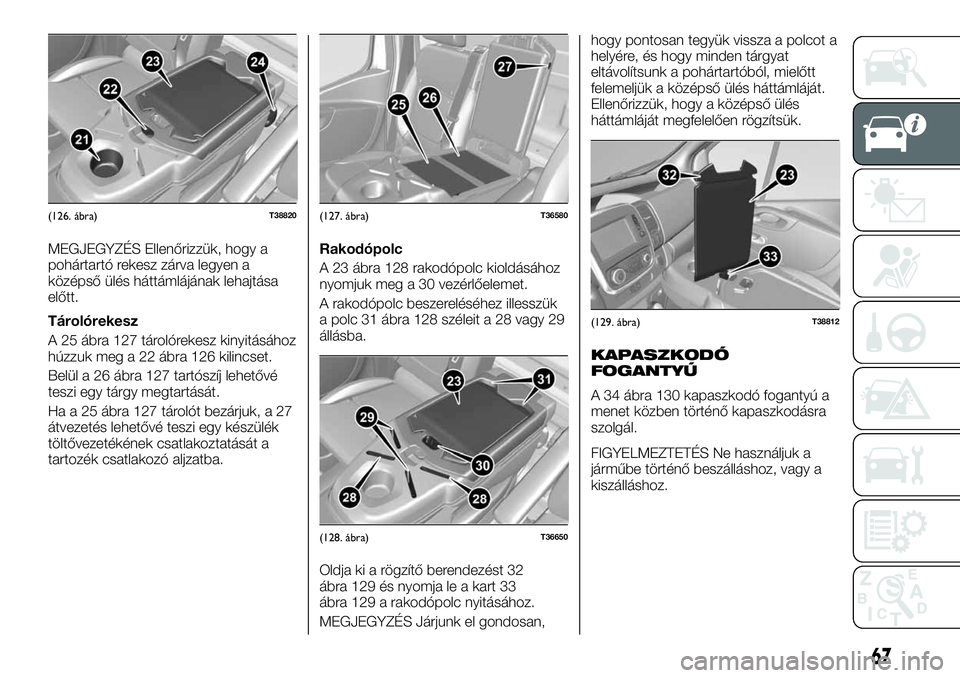

66
A JÁRMŰ MEGISMERÉSE

MEGJEGYZÉS Ellenőrizzük, hogy a
pohártartó rekesz zárva legyen a
középső ülés háttámlájának lehajtása
előtt.
Tárolórekesz
A 25 ábra 127 tárolórekesz kinyitásához
húzzuk meg a 22 ábra 126 kilincset.
Belül a 26 ábra 127 tartószíj lehetővé
teszi egy tárgy megtartását.
Ha a 25 ábra 127 tárolót bezárjuk, a 27
átvezetés lehetővé teszi egy készülék
töltővezetékének csatlakoztatását a
tartozék csatlakozó aljzatba.Rakodópolc
A 23 ábra 128 rakodópolc kioldásához
nyomjuk meg a 30 vezérlőelemet.
A rakodópolc beszereléséhez illesszük
a polc 31 ábra 128 széleit a 28 vagy 29
állásba.
Oldja ki a rögzítő berendezést 32
ábra 129 és nyomja le a kart 33
ábra 129 a rakodópolc nyitásához.
MEGJEGYZÉS Járjunk el gondosan,hogy pontosan tegyük vissza a polcot a
helyére, és hogy minden tárgyat
eltávolítsunk a pohártartóból, mielőtt
felemeljük a középső ülés háttámláját.
Ellenőrizzük, hogy a középső ülés
háttámláját megfelelően rögzítsük.
KAPASZKODÓ
FOGANTYÚ
A 34 ábra 130 kapaszkodó fogantyú a
menet közben történő kapaszkodásra
szolgál.
FIGYELMEZTETÉS Ne használjuk a
járműbe történő beszálláshoz, vagy a
kiszálláshoz.
(126. ábra)T38820(127. ábra)T36580
(128. ábra)T36650
(129. ábra)T38812

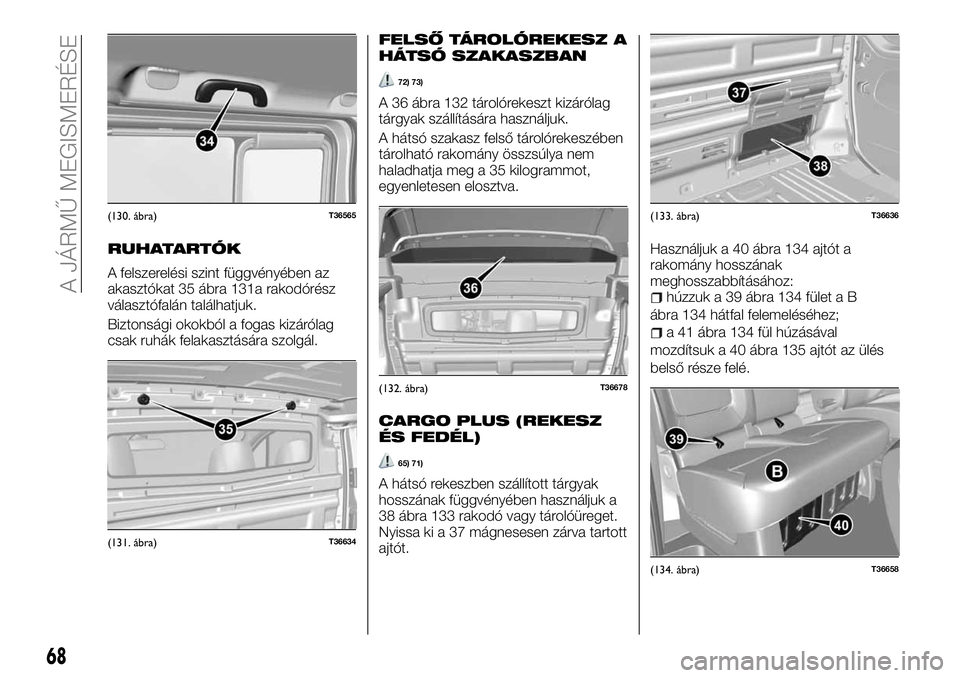

67

RUHATARTÓK
A felszerelési szint függvényében az
akasztókat 35 ábra 131a rakodórész
választófalán találhatjuk.
Biztonsági okokból a fogas kizárólag
csak ruhák felakasztására szolgál.
FELSŐ TÁROLÓREKESZ A
HÁTSÓ SZAKASZBAN
72) 73)
A 36 ábra 132 tárolórekeszt kizárólag
tárgyak szállítására használjuk.
A hátsó szakasz felső tárolórekeszében
tárolható rakomány összsúlya nem
haladhatja meg a 35 kilogrammot,
egyenletesen elosztva.
CARGO PLUS (REKESZ
ÉS FEDÉL)
65) 71)
A hátsó rekeszben szállított tárgyak
hosszának függvényében használjuk a
38 ábra 133 rakodó vagy tárolóüreget.
Nyissa ki a 37 mágnesesen zárva tartott
ajtót.Használjuk a 40 ábra 134 ajtót a
rakomány hosszának
meghosszabbításához:
húzzuk a 39 ábra 134 fület a B
ábra 134 hátfal felemeléséhez;
a 41 ábra 134 fül húzásával
mozdítsuk a 40 ábra 135 ajtót az ülés
belső része felé.
(130. ábra)T36565
(131. ábra)T36634
(132. ábra)T36678
(133. ábra)T36636
(134. ábra)T36658
68
A JÁRMŰ MEGISMERÉSE
