FIAT TALENTO 2018 Kezelési és karbantartási útmutató (in Hungarian)

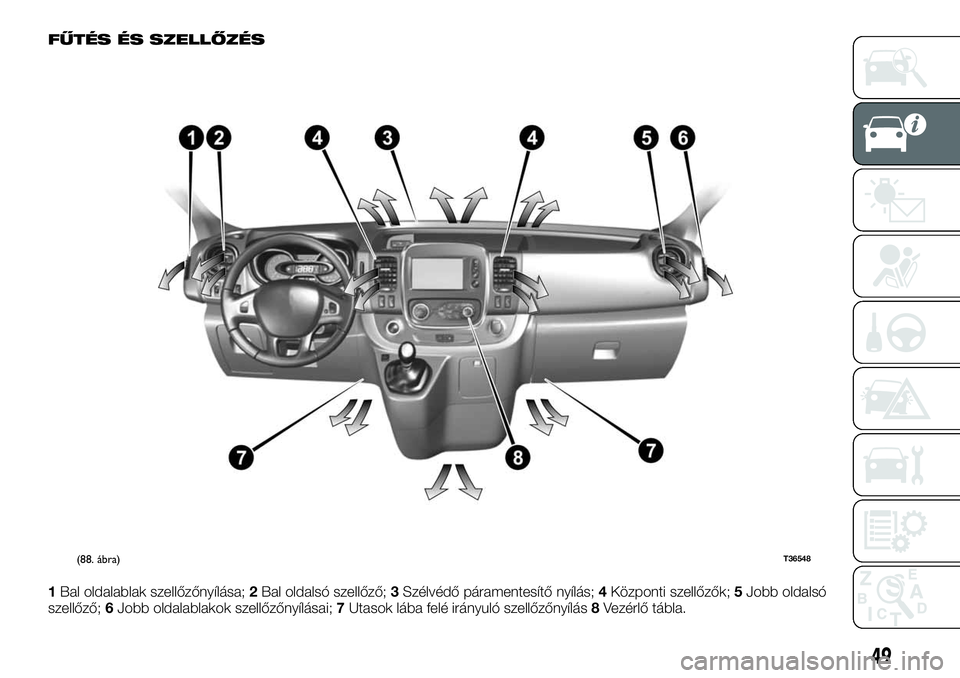

FŰTÉS ÉS SZELLŐZÉS
1Bal oldalablak szellőzőnyílása;2Bal oldalsó szellőző;3Szélvédő páramentesítő nyílás;4Központi szellőzők;5Jobb oldalsó
szellőző;6Jobb oldalablakok szellőzőnyílásai;7Utasok lába felé irányuló szellőzőnyílás8Vezérlő tábla.
(88. ábra)T36548
49

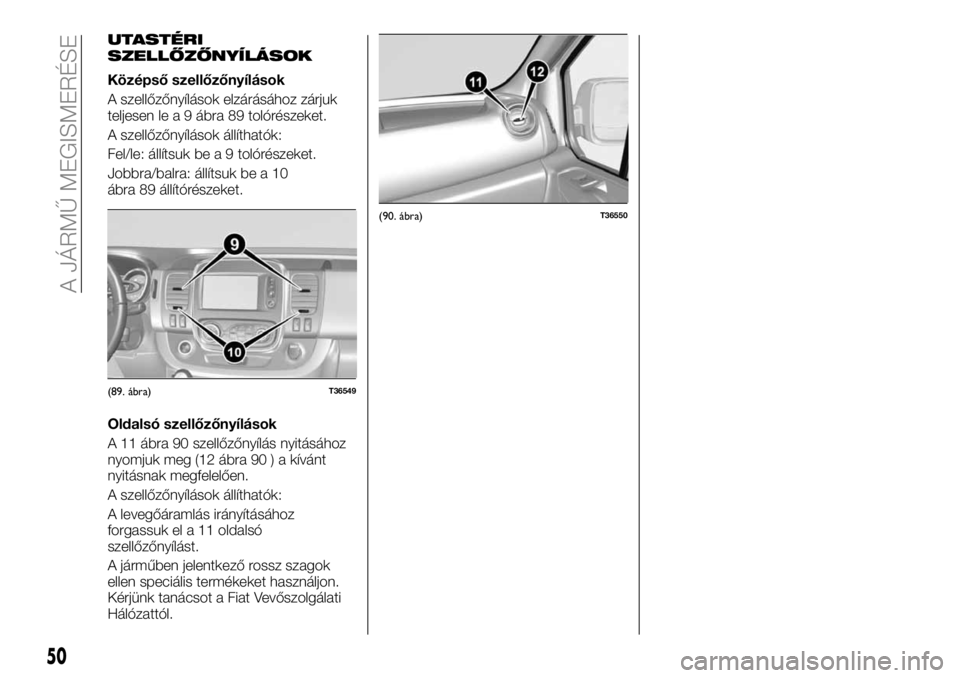

UTASTÉRI
SZELLŐZŐNYÍLÁSOK
Középső szellőzőnyílások
A szellőzőnyílások elzárásához zárjuk
teljesen le a 9 ábra 89 tolórészeket.
A szellőzőnyílások állíthatók:
Fel/le: állítsuk be a 9 tolórészeket.
Jobbra/balra: állítsuk be a 10
ábra 89 állítórészeket.
Oldalsó szellőzőnyílások
A 11 ábra 90 szellőzőnyílás nyitásához
nyomjuk meg (12 ábra 90 ) a kívánt
nyitásnak megfelelően.
A szellőzőnyílások állíthatók:
A levegőáramlás irányításához
forgassuk el a 11 oldalsó
szellőzőnyílást.
A járműben jelentkező rossz szagok
ellen speciális termékeket használjon.
Kérjünk tanácsot a Fiat Vevőszolgálati
Hálózattól.
(89. ábra)T36549
(90. ábra)T36550
50
A JÁRMŰ MEGISMERÉSE

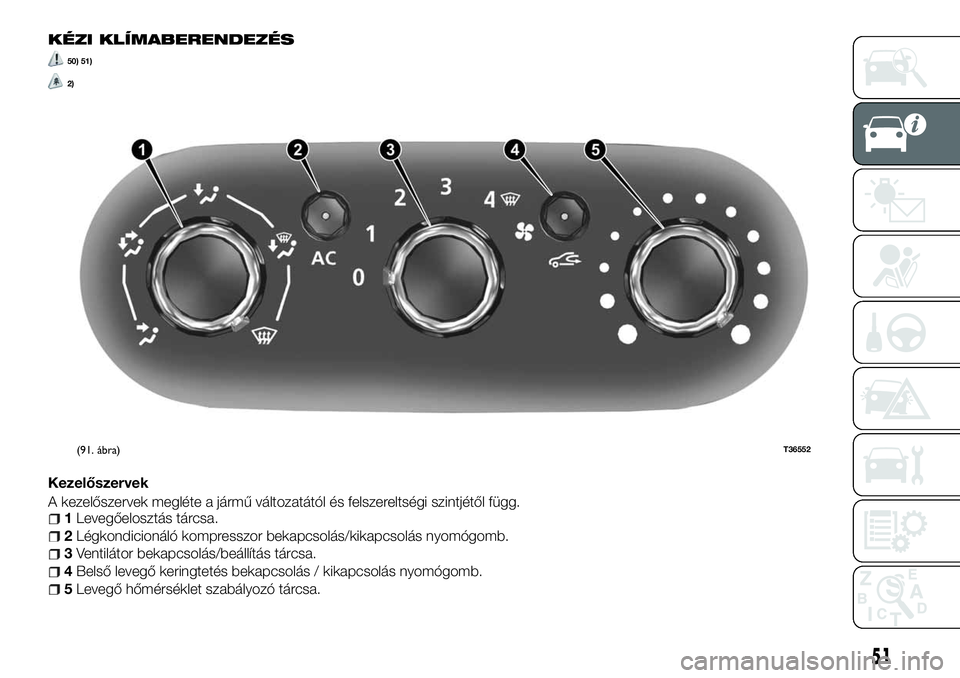

KÉZI KLÍMABERENDEZÉS
50) 51)
2)
Kezelőszervek
A kezelőszervek megléte a jármű változatától és felszereltségi szintjétől függ.
1Levegőelosztás tárcsa.
2Légkondicionáló kompresszor bekapcsolás/kikapcsolás nyomógomb.
3Ventilátor bekapcsolás/beállítás tárcsa.
4Belső levegő keringtetés bekapcsolás / kikapcsolás nyomógomb.
5Levegő hőmérséklet szabályozó tárcsa.
(91. ábra)T36552
51

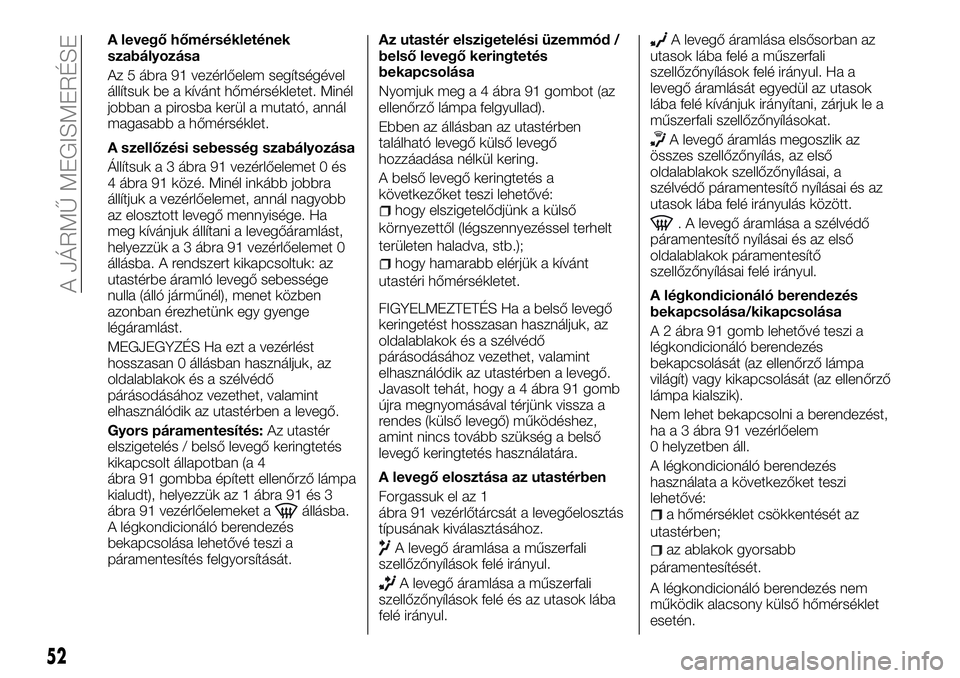

A levegő hőmérsékletének
szabályozása
Az 5 ábra 91 vezérlőelem segítségével
állítsuk be a kívánt hőmérsékletet. Minél
jobban a pirosba kerül a mutató, annál
magasabb a hőmérséklet.
A szellőzési sebesség szabályozása
Állítsuk a 3 ábra 91 vezérlőelemet 0 és
4 ábra 91 közé. Minél inkább jobbra
állítjuk a vezérlőelemet, annál nagyobb
az elosztott levegő mennyisége. Ha
meg kívánjuk állítani a levegőáramlást,
helyezzük a 3 ábra 91 vezérlőelemet 0
állásba. A rendszert kikapcsoltuk: az
utastérbe áramló levegő sebessége
nulla (álló járműnél), menet közben
azonban érezhetünk egy gyenge
légáramlást.
MEGJEGYZÉS Ha ezt a vezérlést
hosszasan 0 állásban használjuk, az
oldalablakok és a szélvédő
párásodásához vezethet, valamint
elhasználódik az utastérben a levegő.
Gyors páramentesítés:Az utastér
elszigetelés / belső levegő keringtetés
kikapcsolt állapotban (a 4
ábra 91 gombba épített ellenőrző lámpa
kialudt), helyezzük az 1 ábra 91 és 3
ábra 91 vezérlőelemeket a
állásba.
A légkondicionáló berendezés
bekapcsolása lehetővé teszi a
páramentesítés felgyorsítását.Az utastér elszigetelési üzemmód /
belső levegő keringtetés
bekapcsolása
Nyomjuk meg a 4 ábra 91 gombot (az
ellenőrző lámpa felgyullad).
Ebben az állásban az utastérben
található levegő külső levegő
hozzáadása nélkül kering.
A belső levegő keringtetés a
következőket teszi lehetővé:
hogy elszigetelődjünk a külső
környezettől (légszennyezéssel terhelt
területen haladva, stb.);
hogy hamarabb elérjük a kívánt
utastéri hőmérsékletet.
FIGYELMEZTETÉS Ha a belső levegő
keringetést hosszasan használjuk, az
oldalablakok és a szélvédő
párásodásához vezethet, valamint
elhasználódik az utastérben a levegő.
Javasolt tehát, hogy a 4 ábra 91 gomb
újra megnyomásával térjünk vissza a
rendes (külső levegő) működéshez,
amint nincs tovább szükség a belső
levegő keringtetés használatára.
A levegő elosztása az utastérben
Forgassuk el az 1
ábra 91 vezérlőtárcsát a levegőelosztás
típusának kiválasztásához.
A levegő áramlása a műszerfali
szellőzőnyílások felé irányul.
A levegő áramlása a műszerfali
szellőzőnyílások felé és az utasok lába
felé irányul.
A levegő áramlása elsősorban az
utasok lába felé a műszerfali
szellőzőnyílások felé irányul. Ha a
levegő áramlását egyedül az utasok
lába felé kívánjuk irányítani, zárjuk le a
műszerfali szellőzőnyílásokat.
A levegő áramlás megoszlik az
összes szellőzőnyílás, az első
oldalablakok szellőzőnyílásai, a
szélvédő páramentesítő nyílásai és az
utasok lába felé irányulás között.
. A levegő áramlása a szélvédő
páramentesítő nyílásai és az első
oldalablakok páramentesítő
szellőzőnyílásai felé irányul.
A légkondicionáló berendezés
bekapcsolása/kikapcsolása
A 2 ábra 91 gomb lehetővé teszi a
légkondicionáló berendezés
bekapcsolását (az ellenőrző lámpa
világít) vagy kikapcsolását (az ellenőrző
lámpa kialszik).
Nem lehet bekapcsolni a berendezést,
ha a 3 ábra 91 vezérlőelem
0 helyzetben áll.
A légkondicionáló berendezés
használata a következőket teszi
lehetővé:
a hőmérséklet csökkentését az
utastérben;
az ablakok gyorsabb
páramentesítését.
A légkondicionáló berendezés nem
működik alacsony külső hőmérséklet
esetén.
52
A JÁRMŰ MEGISMERÉSE

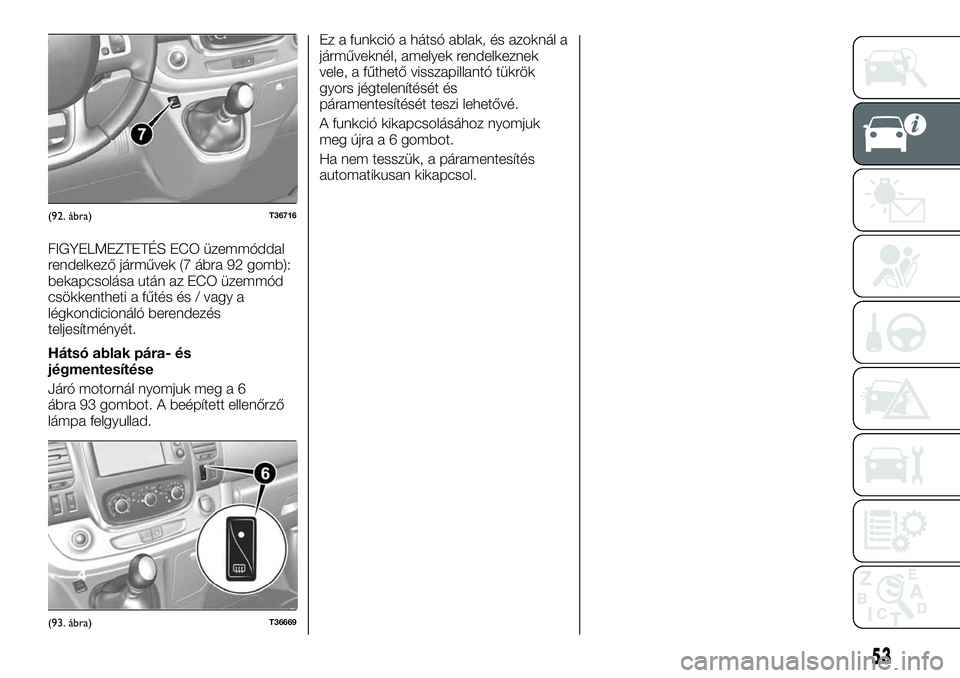

FIGYELMEZTETÉS ECO üzemmóddal
rendelkező járművek (7 ábra 92 gomb):
bekapcsolása után az ECO üzemmód
csökkentheti a fűtés és / vagy a
légkondicionáló berendezés
teljesítményét.
Hátsó ablak pára- és
jégmentesítése
Járó motornál nyomjuk meg a 6
ábra 93 gombot. A beépített ellenőrző
lámpa felgyullad.Ez a funkció a hátsó ablak, és azoknál a
járműveknél, amelyek rendelkeznek
vele, a fűthető visszapillantó tükrök
gyors jégtelenítését és
páramentesítését teszi lehetővé.
A funkció kikapcsolásához nyomjuk
meg újra a 6 gombot.
Ha nem tesszük, a páramentesítés
automatikusan kikapcsol.
(92. ábra)T36716
(93. ábra)T36669
53

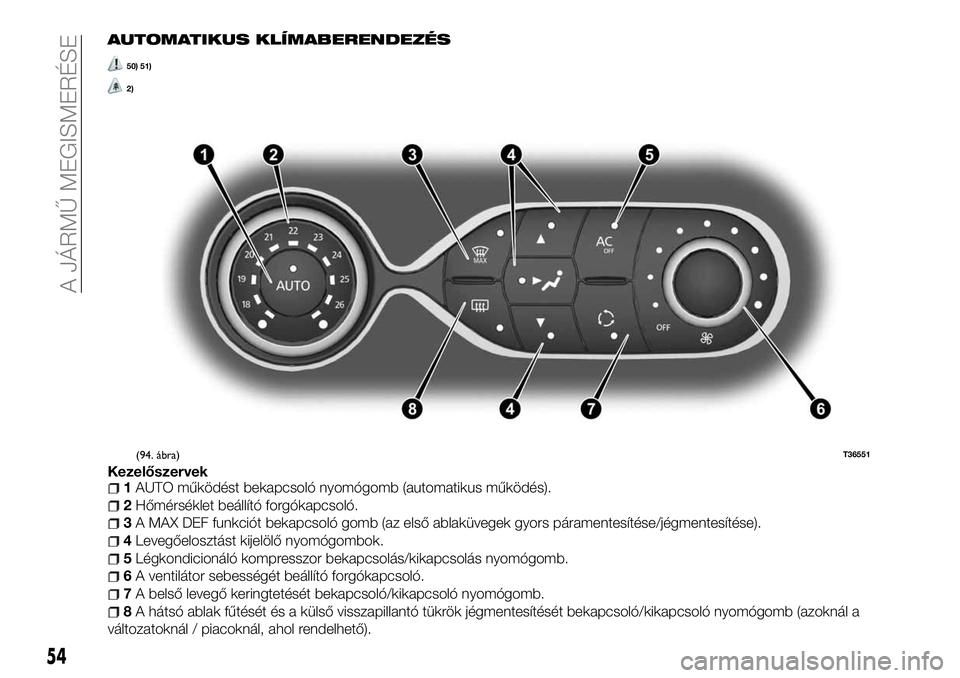

AUTOMATIKUS KLÍMABERENDEZÉS
50) 51)
2)
Kezelőszervek1AUTO működést bekapcsoló nyomógomb (automatikus működés).
2Hőmérséklet beállító forgókapcsoló.
3A MAX DEF funkciót bekapcsoló gomb (az első ablaküvegek gyors páramentesítése/jégmentesítése).
4Levegőelosztást kijelölő nyomógombok.
5Légkondicionáló kompresszor bekapcsolás/kikapcsolás nyomógomb.
6A ventilátor sebességét beállító forgókapcsoló.
7A belső levegő keringtetését bekapcsoló/kikapcsoló nyomógomb.
8A hátsó ablak fűtését és a külső visszapillantó tükrök jégmentesítését bekapcsoló/kikapcsoló nyomógomb (azoknál a
változatoknál / piacoknál, ahol rendelhető).
(94. ábra)T36551
54
A JÁRMŰ MEGISMERÉSE

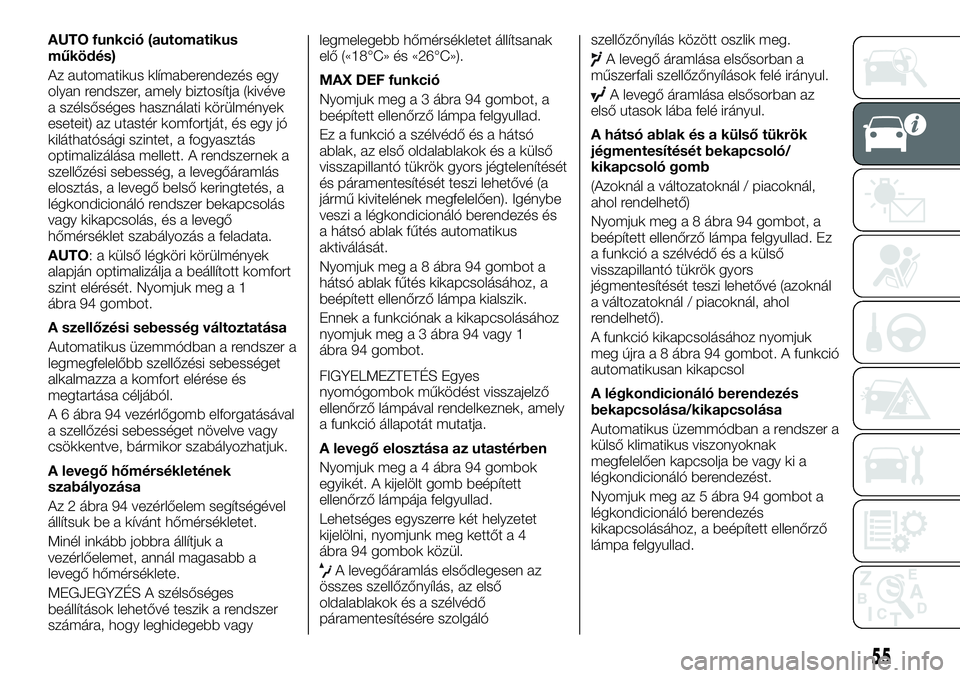

AUTO funkció (automatikus
működés)
Az automatikus klímaberendezés egy
olyan rendszer, amely biztosítja (kivéve
a szélsőséges használati körülmények
eseteit) az utastér komfortját, és egy jó
kiláthatósági szintet, a fogyasztás
optimalizálása mellett. A rendszernek a
szellőzési sebesség, a levegőáramlás
elosztás, a levegő belső keringtetés, a
légkondicionáló rendszer bekapcsolás
vagy kikapcsolás, és a levegő
hőmérséklet szabályozás a feladata.
AUTO: a külső légköri körülmények
alapján optimalizálja a beállított komfort
szint elérését. Nyomjuk meg a 1
ábra 94 gombot.
A szellőzési sebesség változtatása
Automatikus üzemmódban a rendszer a
legmegfelelőbb szellőzési sebességet
alkalmazza a komfort elérése és
megtartása céljából.
A 6 ábra 94 vezérlőgomb elforgatásával
a szellőzési sebességet növelve vagy
csökkentve, bármikor szabályozhatjuk.
A levegő hőmérsékletének
szabályozása
Az 2 ábra 94 vezérlőelem segítségével
állítsuk be a kívánt hőmérsékletet.
Minél inkább jobbra állítjuk a
vezérlőelemet, annál magasabb a
levegő hőmérséklete.
MEGJEGYZÉS A szélsőséges
beállítások lehetővé teszik a rendszer
számára, hogy leghidegebb vagylegmelegebb hőmérsékletet állítsanak
elő («18°C» és «26°C»).
MAX DEF funkció
Nyomjuk meg a 3 ábra 94 gombot, a
beépített ellenőrző lámpa felgyullad.
Ez a funkció a szélvédő és a hátsó
ablak, az első oldalablakok és a külső
visszapillantó tükrök gyors jégtelenítését
és páramentesítését teszi lehetővé (a
jármű kivitelének megfelelően). Igénybe
veszi a légkondicionáló berendezés és
a hátsó ablak fűtés automatikus
aktiválását.
Nyomjuk meg a 8 ábra 94 gombot a
hátsó ablak fűtés kikapcsolásához, a
beépített ellenőrző lámpa kialszik.
Ennek a funkciónak a kikapcsolásához
nyomjuk meg a 3 ábra 94 vagy 1
ábra 94 gombot.
FIGYELMEZTETÉS Egyes
nyomógombok működést visszajelző
ellenőrző lámpával rendelkeznek, amely
a funkció állapotát mutatja.
A levegő elosztása az utastérben
Nyomjuk meg a 4 ábra 94 gombok
egyikét. A kijelölt gomb beépített
ellenőrző lámpája felgyullad.
Lehetséges egyszerre két helyzetet
kijelölni, nyomjunk meg kettőt a 4
ábra 94 gombok közül.
A levegőáramlás elsődlegesen az
összes szellőzőnyílás, az első
oldalablakok és a szélvédő
páramentesítésére szolgálószellőzőnyílás között oszlik meg.
A levegő áramlása elsősorban a
műszerfali szellőzőnyílások felé irányul.
A levegő áramlása elsősorban az
első utasok lába felé irányul.
A hátsó ablak és a külső tükrök
jégmentesítését bekapcsoló/
kikapcsoló gomb
(Azoknál a változatoknál / piacoknál,
ahol rendelhető)
Nyomjuk meg a 8 ábra 94 gombot, a
beépített ellenőrző lámpa felgyullad. Ez
a funkció a szélvédő és a külső
visszapillantó tükrök gyors
jégmentesítését teszi lehetővé (azoknál
a változatoknál / piacoknál, ahol
rendelhető).
A funkció kikapcsolásához nyomjuk
meg újra a 8 ábra 94 gombot. A funkció
automatikusan kikapcsol
A légkondicionáló berendezés
bekapcsolása/kikapcsolása
Automatikus üzemmódban a rendszer a
külső klimatikus viszonyoknak
megfelelően kapcsolja be vagy ki a
légkondicionáló berendezést.
Nyomjuk meg az 5 ábra 94 gombot a
légkondicionáló berendezés
kikapcsolásához, a beépített ellenőrző
lámpa felgyullad.
55

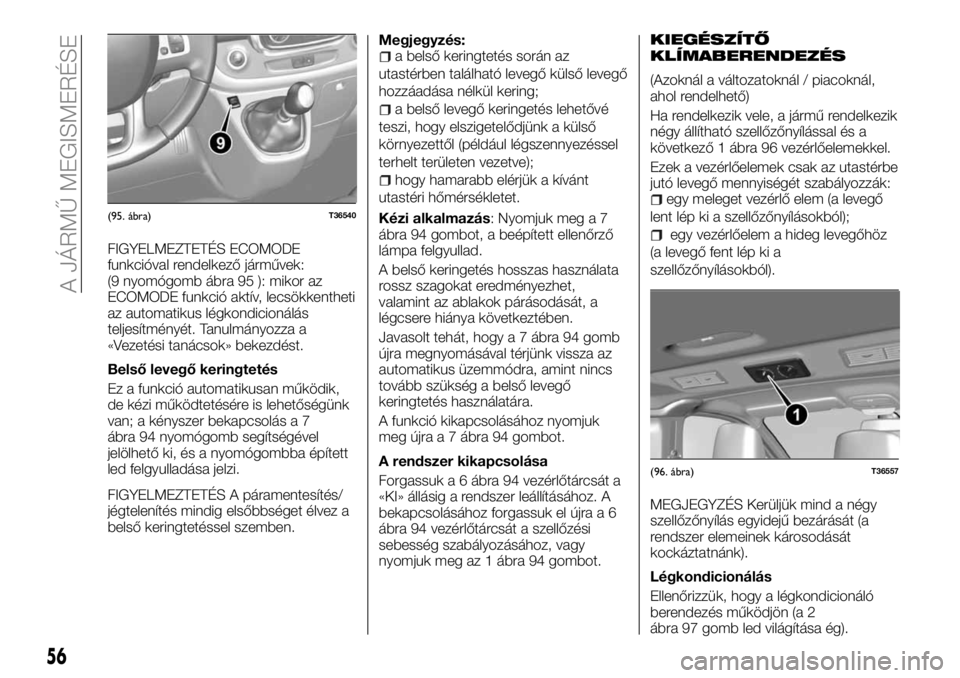

FIGYELMEZTETÉS ECOMODE
funkcióval rendelkező járművek:
(9 nyomógomb ábra 95 ): mikor az
ECOMODE funkció aktív, lecsökkentheti
az automatikus légkondicionálás
teljesítményét. Tanulmányozza a
«Vezetési tanácsok» bekezdést.
Belső levegő keringtetés
Ez a funkció automatikusan működik,
de kézi működtetésére is lehetőségünk
van; a kényszer bekapcsolás a 7
ábra 94 nyomógomb segítségével
jelölhető ki, és a nyomógombba épített
led felgyulladása jelzi.
FIGYELMEZTETÉS A páramentesítés/
jégtelenítés mindig elsőbbséget élvez a
belső keringtetéssel szemben.Megjegyzés:
a belső keringtetés során az
utastérben található levegő külső levegő
hozzáadása nélkül kering;
a belső levegő keringetés lehetővé
teszi, hogy elszigetelődjünk a külső
környezettől (például légszennyezéssel
terhelt területen vezetve);
hogy hamarabb elérjük a kívánt
utastéri hőmérsékletet.
Kézi alkalmazás: Nyomjuk meg a 7
ábra 94 gombot, a beépített ellenőrző
lámpa felgyullad.
A belső keringetés hosszas használata
rossz szagokat eredményezhet,
valamint az ablakok párásodását, a
légcsere hiánya következtében.
Javasolt tehát, hogy a 7 ábra 94 gomb
újra megnyomásával térjünk vissza az
automatikus üzemmódra, amint nincs
tovább szükség a belső levegő
keringtetés használatára.
A funkció kikapcsolásához nyomjuk
meg újra a 7 ábra 94 gombot.
A rendszer kikapcsolása
Forgassuk a 6 ábra 94 vezérlőtárcsát a
«KI» állásig a rendszer leállításához. A
bekapcsolásához forgassuk el újra a 6
ábra 94 vezérlőtárcsát a szellőzési
sebesség szabályozásához, vagy
nyomjuk meg az 1 ábra 94 gombot.
KIEGÉSZÍTŐ
KLÍMABERENDEZÉS
(Azoknál a változatoknál / piacoknál,
ahol rendelhető)
Ha rendelkezik vele, a jármű rendelkezik
négy állítható szellőzőnyílással és a
következő 1 ábra 96 vezérlőelemekkel.
Ezek a vezérlőelemek csak az utastérbe
jutó levegő mennyiségét szabályozzák:
egy meleget vezérlő elem (a levegő
lent lép ki a szellőzőnyílásokból);
egy vezérlőelem a hideg levegőhöz
(a levegő fent lép ki a
szellőzőnyílásokból).
MEGJEGYZÉS Kerüljük mind a négy
szellőzőnyílás egyidejű bezárását (a
rendszer elemeinek károsodását
kockáztatnánk).

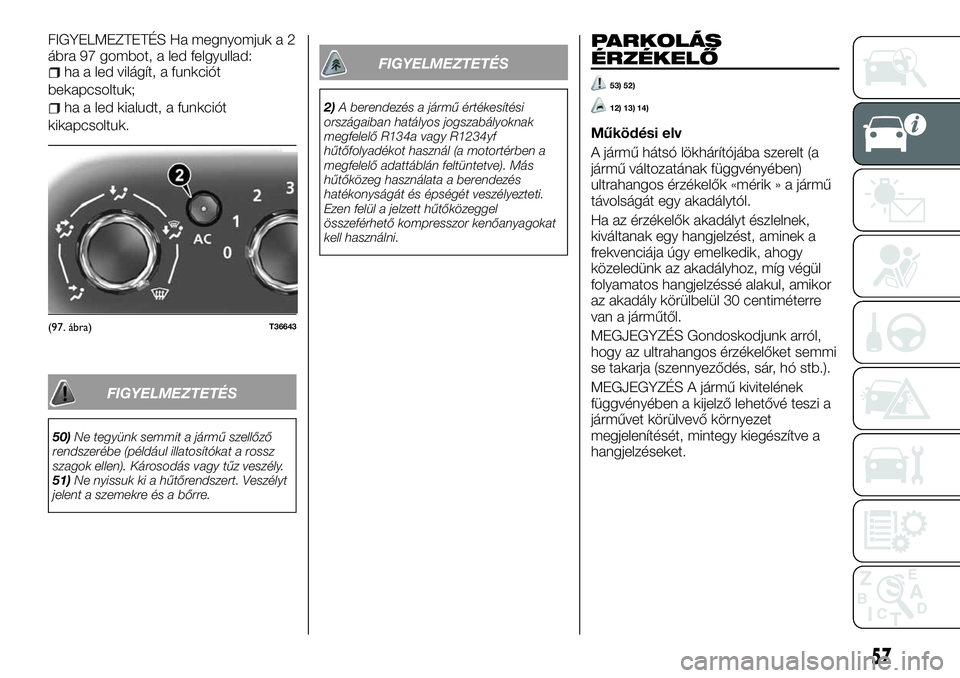

Légkondicionálás
Ellenőrizzük, hogy a légkondicionáló
berendezés működjön (a 2
ábra 97 gomb led világítása ég).
(95. ábra)T36540
(96. ábra)T36557
56
A JÁRMŰ MEGISMERÉSE

FIGYELMEZTETÉS Ha megnyomjuk a 2
ábra 97 gombot, a led felgyullad:
ha a led világít, a funkciót
bekapcsoltuk;
ha a led kialudt, a funkciót
kikapcsoltuk.
FIGYELMEZTETÉS
50)Ne tegyünk semmit a jármű szellőző
rendszerébe (például illatosítókat a rossz
szagok ellen). Károsodás vagy tűz veszély.
51)Ne nyissuk ki a hűtőrendszert. Veszélyt
jelent a szemekre és a bőrre.
FIGYELMEZTETÉS
2)A berendezés a jármű értékesítési
országaiban hatályos jogszabályoknak
megfelelő R134a vagy R1234yf
hűtőfolyadékot használ (a motortérben a
megfelelő adattáblán feltüntetve). Más
hűtőközeg használata a berendezés
hatékonyságát és épségét veszélyezteti.
Ezen felül a jelzett hűtőközeggel
összeférhető kompresszor kenőanyagokat
kell használni.
PARKOLÁS
ÉRZÉKELŐ
53) 52)
12) 13) 14)
Működési elv
A jármű hátsó lökhárítójába szerelt (a
jármű változatának függvényében)
ultrahangos érzékelők «mérik » a jármű
távolságát egy akadálytól.
Ha az érzékelők akadályt észlelnek,
kiváltanak egy hangjelzést, aminek a
frekvenciája úgy emelkedik, ahogy
közeledünk az akadályhoz, míg végül
folyamatos hangjelzéssé alakul, amikor
az akadály körülbelül 30 centiméterre
van a járműtől.
MEGJEGYZÉS Gondoskodjunk arról,
hogy az ultrahangos érzékelőket semmi
se takarja (szennyeződés, sár, hó stb.).
MEGJEGYZÉS A jármű kivitelének
függvényében a kijelző lehetővé teszi a
járművet körülvevő környezet
megjelenítését, mintegy kiegészítve a
hangjelzéseket.
(97. ábra)T36643
57

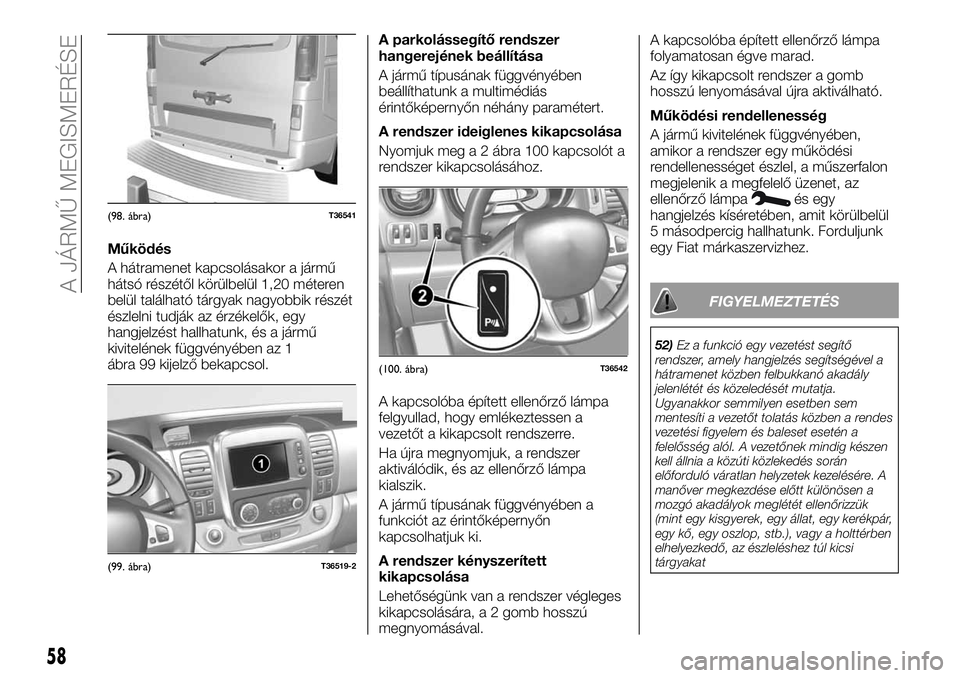

Működés
A hátramenet kapcsolásakor a jármű
hátsó részétől körülbelül 1,20 méteren
belül található tárgyak nagyobbik részét
észlelni tudják az érzékelők, egy
hangjelzést hallhatunk, és a jármű
kivitelének függvényében az 1
ábra 99 kijelző bekapcsol.A parkolássegítő rendszer
hangerejének beállítása
A jármű típusának függvényében
beállíthatunk a multimédiás
érintőképernyőn néhány paramétert.
A rendszer ideiglenes kikapcsolása
Nyomjuk meg a 2 ábra 100 kapcsolót a
rendszer kikapcsolásához.
A kapcsolóba épített ellenőrző lámpa
felgyullad, hogy emlékeztessen a
vezetőt a kikapcsolt rendszerre.
Ha újra megnyomjuk, a rendszer
aktiválódik, és az ellenőrző lámpa
kialszik.
A jármű típusának függvényében a
funkciót az érintőképernyőn
kapcsolhatjuk ki.
A rendszer kényszerített
kikapcsolása
Lehetőségünk van a rendszer végleges
kikapcsolására, a 2 gomb hosszú
megnyomásával.A kapcsolóba épített ellenőrző lámpa
folyamatosan égve marad.
Az így kikapcsolt rendszer a gomb
hosszú lenyomásával újra aktiválható.
Működési rendellenesség
A jármű kivitelének függvényében,
amikor a rendszer egy működési
rendellenességet észlel, a műszerfalon
megjelenik a megfelelő üzenet, az
ellenőrző lámpa
és egy
hangjelzés kíséretében, amit körülbelül
5 másodpercig hallhatunk. Forduljunk
egy Fiat márkaszervizhez.
FIGYELMEZTETÉS
52)Ez a funkció egy vezetést segítő
rendszer, amely hangjelzés segítségével a
hátramenet közben felbukkanó akadály
jelenlétét és közeledését mutatja.
Ugyanakkor semmilyen esetben sem
mentesíti a vezetőt tolatás közben a rendes
vezetési figyelem és baleset esetén a
felelősség alól. A vezetőnek mindig készen
kell állnia a közúti közlekedés során
előforduló váratlan helyzetek kezelésére. A
manőver megkezdése előtt különösen a
mozgó akadályok meglétét ellenőrizzük
(mint egy kisgyerek, egy állat, egy kerékpár,
egy kő, egy oszlop, stb.), vagy a holttérben
elhelyezkedő, az észleléshez túl kicsi
tárgyakat
(98. ábra)T36541
(99. ábra)T36519-2
(100. ábra)T36542
58
A JÁRMŰ MEGISMERÉSE
