FIAT TALENTO 2018 Manual de Uso e Manutenção (in Portuguese)

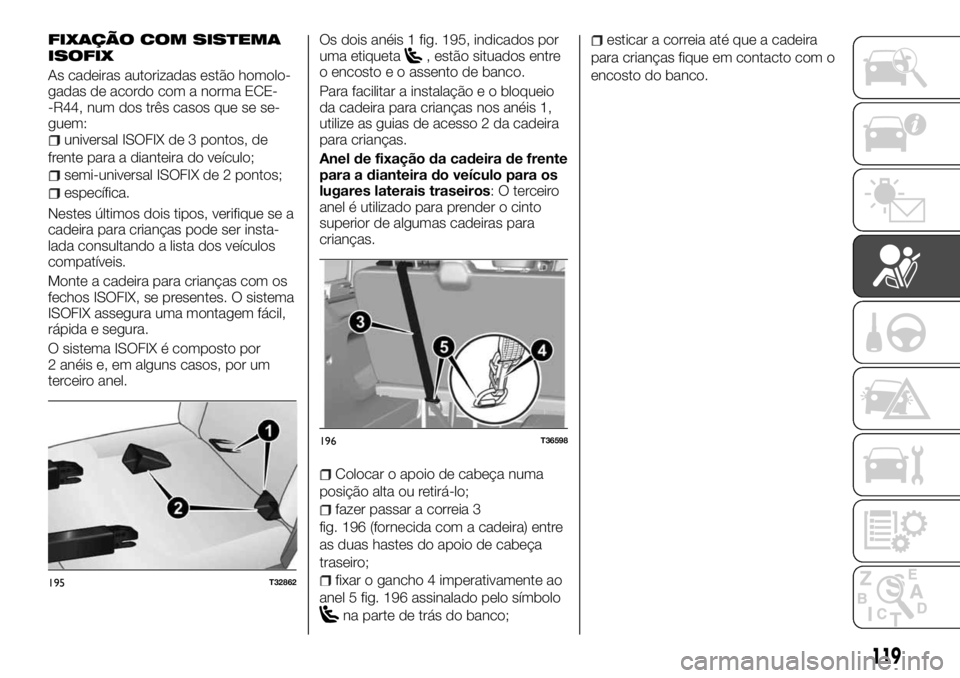

FIXAÇÃO COM SISTEMA
ISOFIX
As cadeiras autorizadas estão homolo-
gadas de acordo com a norma ECE-
-R44, num dos três casos que se se-
guem:
universal ISOFIX de 3 pontos, de
frente para a dianteira do veículo;
semi-universal ISOFIX de 2 pontos;
específica.
Nestes últimos dois tipos, verifique se a
cadeira para crianças pode ser insta-
lada consultando a lista dos veículos
compatíveis.
Monte a cadeira para crianças com os
fechos ISOFIX, se presentes. O sistema
ISOFIX assegura uma montagem fácil,
rápida e segura.
O sistema ISOFIX é composto por
2 anéis e, em alguns casos, por um
terceiro anel.Os dois anéis 1 fig. 195, indicados por
uma etiqueta
, estão situados entre
o encosto e o assento de banco.
Para facilitar a instalação e o bloqueio
da cadeira para crianças nos anéis 1,
utilize as guias de acesso 2 da cadeira
para crianças.
Anel de fixação da cadeira de frente
para a dianteira do veículo para os
lugares laterais traseiros: O terceiro
anel é utilizado para prender o cinto
superior de algumas cadeiras para
crianças.
Colocar o apoio de cabeça numa
posição alta ou retirá-lo;
fazer passar a correia 3
fig. 196 (fornecida com a cadeira) entre
as duas hastes do apoio de cabeça
traseiro;
fixar o gancho 4 imperativamente ao
anel 5 fig. 196 assinalado pelo símbolo
na parte de trás do banco;
esticar a correia até que a cadeira
para crianças fique em contacto com o
encosto do banco.
195T32862
196T36598
119

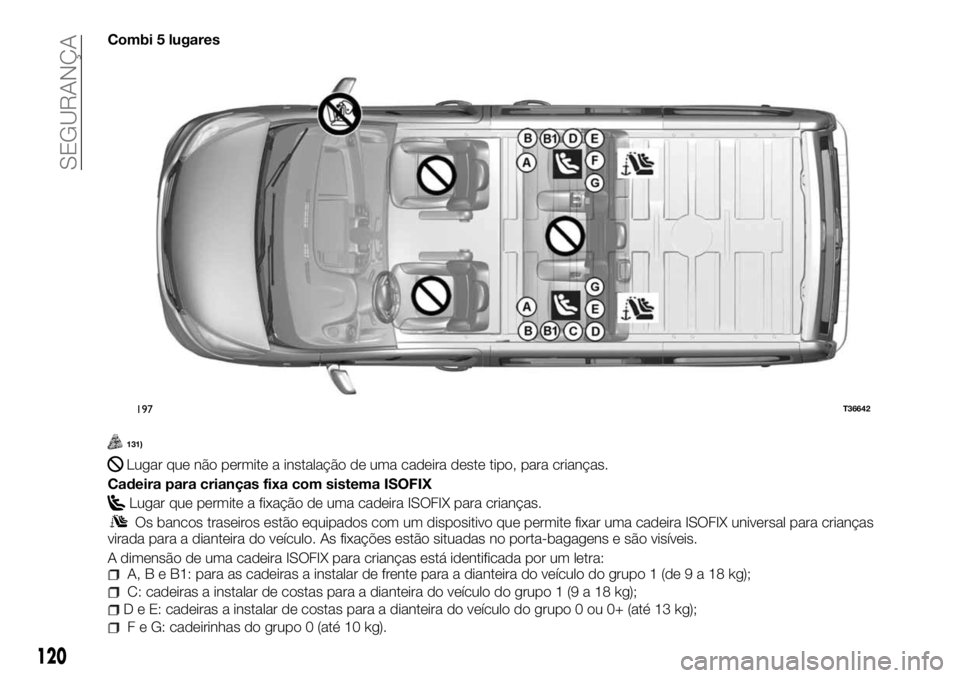

Combi 5 lugares
131)
Lugar que não permite a instalação de uma cadeira deste tipo, para crianças.
Cadeira para crianças fixa com sistema ISOFIX
Lugar que permite a fixação de uma cadeira ISOFIX para crianças.
Os bancos traseiros estão equipados com um dispositivo que permite fixar uma cadeira ISOFIX universal para crianças
virada para a dianteira do veículo. As fixações estão situadas no porta-bagagens e são visíveis.
A dimensão de uma cadeira ISOFIX para crianças está identificada por um letra:
A, B e B1: para as cadeiras a instalar de frente para a dianteira do veículo do grupo 1 (de9a18kg);
C: cadeiras a instalar de costas para a dianteira do veículo do grupo 1 (9 a 18 kg);
D e E: cadeiras a instalar de costas para a dianteira do veículo do grupo 0 ou 0+ (até 13 kg);
F e G: cadeirinhas do grupo 0 (até 10 kg).
197T36642
120
SEGURANÇA

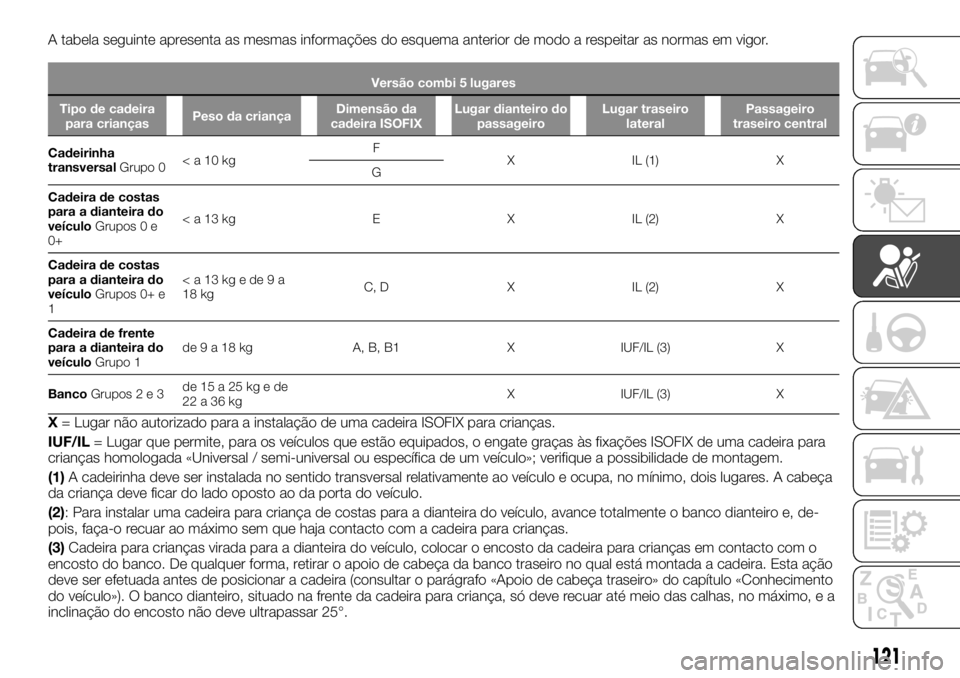

A tabela seguinte apresenta as mesmas informações do esquema anterior de modo a respeitar as normas em vigor.
Versão combi 5 lugares
Tipo de cadeira
para criançasPeso da criançaDimensão da
cadeira ISOFIXLugar dianteiro do
passageiroLugar traseiro
lateralPassageiro
traseiro central
Cadeirinha
transversalGrupo0 X IL (1) X
G
Cadeira de costas
para a dianteira do
veículoGrupos 0 e
0+ Cadeira de costas
para a dianteira do
veículoGrupos 0+ e
1 18 kgC, D X IL (2) X
Cadeira de frente
para a dianteira do
veículoGrupo 1de9a18kg A,B,B1 XIUF/IL (3) X
BancoGrupos2e3de15a25kgede
22a36kgX IUF/IL (3) X
X= Lugar não autorizado para a instalação de uma cadeira ISOFIX para crianças.
IUF/IL= Lugar que permite, para os veículos que estão equipados, o engate graças às fixações ISOFIX de uma cadeira para
crianças homologada «Universal / semi-universal ou específica de um veículo»; verifique a possibilidade de montagem.
(1)A cadeirinha deve ser instalada no sentido transversal relativamente ao veículo e ocupa, no mínimo, dois lugares. A cabeça
da criança deve ficar do lado oposto ao da porta do veículo.
(2): Para instalar uma cadeira para criança de costas para a dianteira do veículo, avance totalmente o banco dianteiro e, de-
pois, faça-o recuar ao máximo sem que haja contacto com a cadeira para crianças.
(3)Cadeira para crianças virada para a dianteira do veículo, colocar o encosto da cadeira para crianças em contacto com o
encosto do banco. De qualquer forma, retirar o apoio de cabeça da banco traseiro no qual está montada a cadeira. Esta ação
deve ser efetuada antes de posicionar a cadeira (consultar o parágrafo «Apoio de cabeça traseiro» do capítulo «Conhecimento
do veículo»). O banco dianteiro, situado na frente da cadeira para criança, só deve recuar até meio das calhas, no máximo, e a
inclinação do encosto não deve ultrapassar 25°.
121

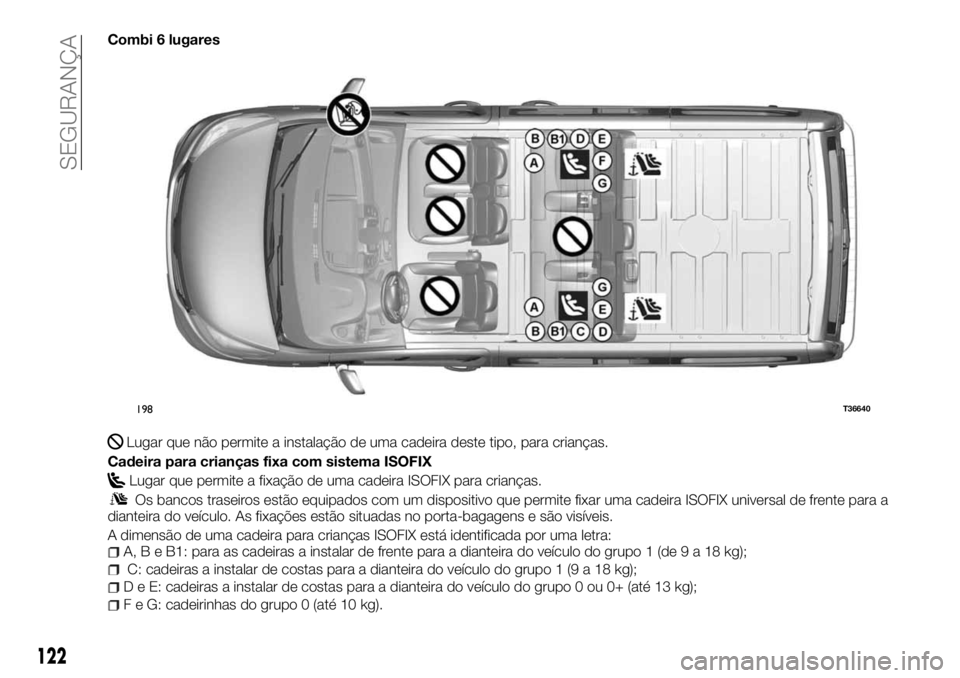

Combi 6 lugares
Lugar que não permite a instalação de uma cadeira deste tipo, para crianças.
Cadeira para crianças fixa com sistema ISOFIX
Lugar que permite a fixação de uma cadeira ISOFIX para crianças.
Os bancos traseiros estão equipados com um dispositivo que permite fixar uma cadeira ISOFIX universal de frente para a
dianteira do veículo. As fixações estão situadas no porta-bagagens e são visíveis.
A dimensão de uma cadeira para crianças ISOFIX está identificada por uma letra:
A, B e B1: para as cadeiras a instalar de frente para a dianteira do veículo do grupo 1 (de9a18kg);
C: cadeiras a instalar de costas para a dianteira do veículo do grupo 1 (9 a 18 kg);
D e E: cadeiras a instalar de costas para a dianteira do veículo do grupo 0 ou 0+ (até 13 kg);
F e G: cadeirinhas do grupo 0 (até 10 kg).
198T36640
122
SEGURANÇA

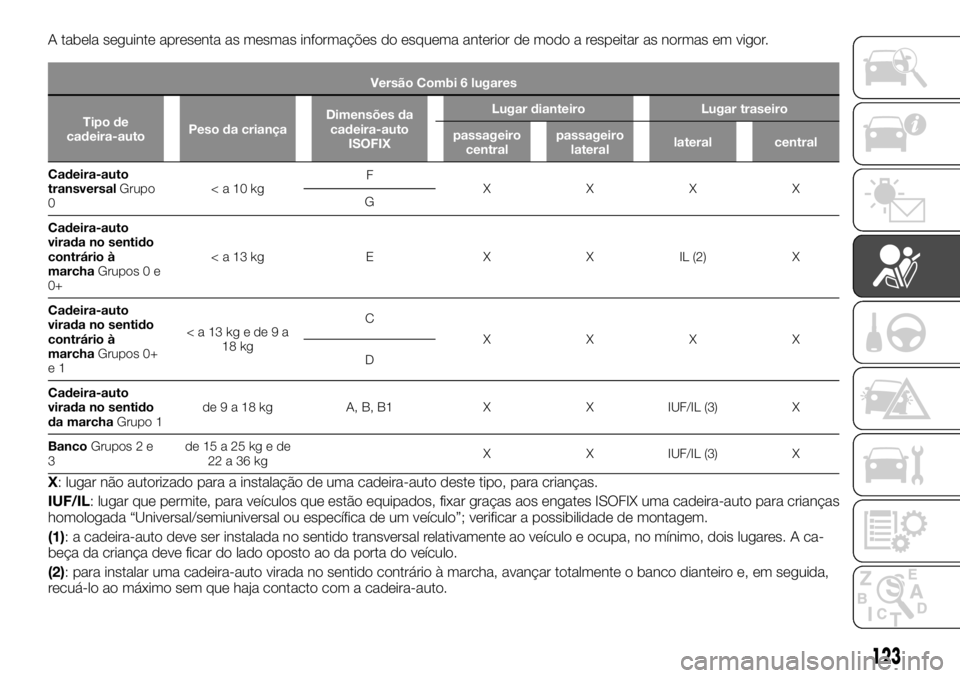

A tabela seguinte apresenta as mesmas informações do esquema anterior de modo a respeitar as normas em vigor.
Versão Combi 6 lugares
Tipo de
cadeira-autoPeso da criançaDimensões da
cadeira-auto
ISOFIXLugar dianteiro Lugar traseiro
passageiro
centralpassageiro
laterallateral central
Cadeira-auto
transversalGrupo
0 XXXX
G
Cadeira-auto
virada no sentido
contrário à
marchaGrupos 0 e
0+< a 13 kg E X X IL (2) X
Cadeira-auto
virada no sentido
contrário à
marchaGrupos 0+
e1 18 kgC
XXXX
D
Cadeira-auto
virada no sentido
da marchaGrupo 1de9a18kg A,B,B1 X XIUF/IL (3) X
BancoGrupos 2 e
3de15a25kgede
22a36kgX X IUF/IL (3) X
X: lugar não autorizado para a instalação de uma cadeira-auto deste tipo, para crianças.
IUF/IL: lugar que permite, para veículos que estão equipados, fixar graças aos engates ISOFIX uma cadeira-auto para crianças
homologada “Universal/semiuniversal ou específica de um veículo”; verificar a possibilidade de montagem.
(1): a cadeira-auto deve ser instalada no sentido transversal relativamente ao veículo e ocupa, no mínimo, dois lugares. A ca-
beça da criança deve ficar do lado oposto ao da porta do veículo.
(2): para instalar uma cadeira-auto virada no sentido contrário à marcha, avançar totalmente o banco dianteiro e, em seguida,
recuá-lo ao máximo sem que haja contacto com a cadeira-auto.
123

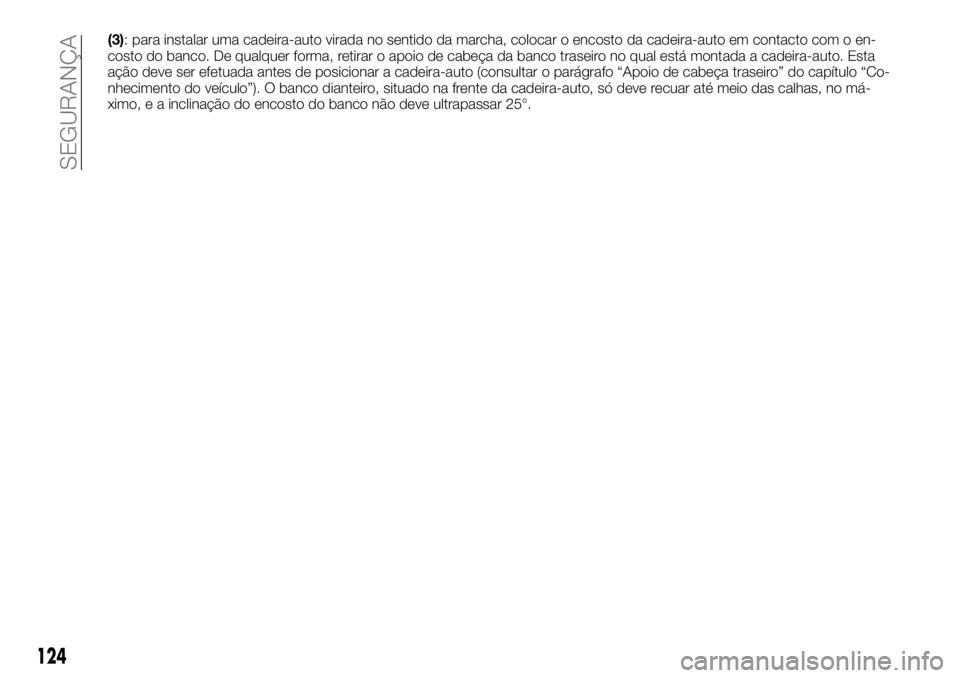

(3): para instalar uma cadeira-auto virada no sentido da marcha, colocar o encosto da cadeira-auto em contacto com o en-
costo do banco. De qualquer forma, retirar o apoio de cabeça da banco traseiro no qual está montada a cadeira-auto. Esta
ação deve ser efetuada antes de posicionar a cadeira-auto (consultar o parágrafo “Apoio de cabeça traseiro” do capítulo “Co-
nhecimento do veículo”). O banco dianteiro, situado na frente da cadeira-auto, só deve recuar até meio das calhas, no má-
ximo, e a inclinação do encosto do banco não deve ultrapassar 25°.
124
SEGURANÇA

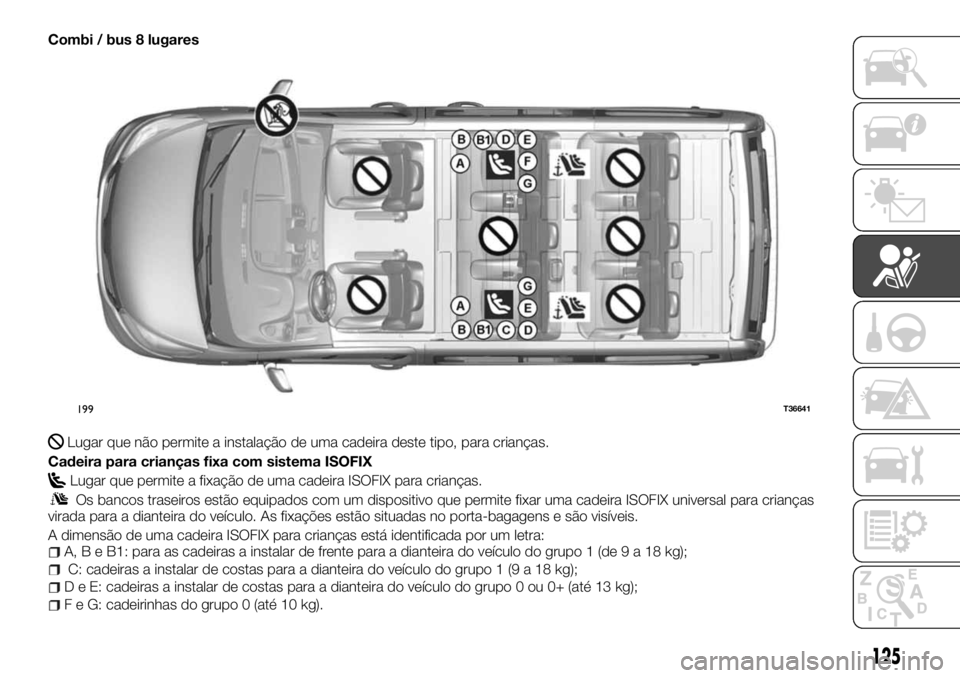

Combi / bus 8 lugares
Lugar que não permite a instalação de uma cadeira deste tipo, para crianças.
Cadeira para crianças fixa com sistema ISOFIX
Lugar que permite a fixação de uma cadeira ISOFIX para crianças.
Os bancos traseiros estão equipados com um dispositivo que permite fixar uma cadeira ISOFIX universal para crianças
virada para a dianteira do veículo. As fixações estão situadas no porta-bagagens e são visíveis.
A dimensão de uma cadeira ISOFIX para crianças está identificada por um letra:
A, B e B1: para as cadeiras a instalar de frente para a dianteira do veículo do grupo 1 (de9a18kg);
C: cadeiras a instalar de costas para a dianteira do veículo do grupo 1 (9 a 18 kg);
D e E: cadeiras a instalar de costas para a dianteira do veículo do grupo 0 ou 0+ (até 13 kg);
F e G: cadeirinhas do grupo 0 (até 10 kg).
199T36641
125

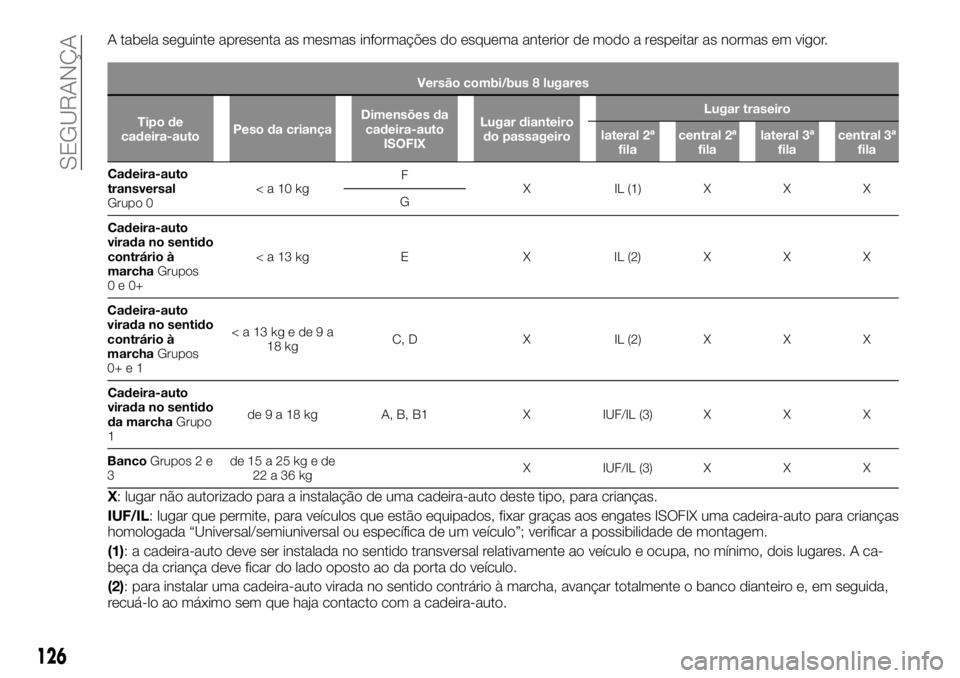

A tabela seguinte apresenta as mesmas informações do esquema anterior de modo a respeitar as normas em vigor.
Versão combi/bus 8 lugares
Tipo de
cadeira-autoPeso da criançaDimensões da
cadeira-auto
ISOFIXLugar dianteiro
do passageiroLugar traseiro
lateral 2ª
filacentral 2ª
filalateral 3ª
filacentral 3ª
fila
Cadeira-auto
transversal
Grupo 0 X IL (1) X X X
G
Cadeira-auto
virada no sentido
contrário à
marchaGrupos
0e0+ Cadeira-auto
virada no sentido
contrário à
marchaGrupos
0+e1 18 kgC, D X IL (2) X X X
Cadeira-auto
virada no sentido
da marchaGrupo
1de9a18kg A,B,B1 XIUF/IL (3) X X X
BancoGrupos 2 e
3de15a25kgede
22a36kgX IUF/IL (3) X X X
X: lugar não autorizado para a instalação de uma cadeira-auto deste tipo, para crianças.
IUF/IL: lugar que permite, para veículos que estão equipados, fixar graças aos engates ISOFIX uma cadeira-auto para crianças
homologada “Universal/semiuniversal ou específica de um veículo”; verificar a possibilidade de montagem.
(1): a cadeira-auto deve ser instalada no sentido transversal relativamente ao veículo e ocupa, no mínimo, dois lugares. A ca-
beça da criança deve ficar do lado oposto ao da porta do veículo.
(2): para instalar uma cadeira-auto virada no sentido contrário à marcha, avançar totalmente o banco dianteiro e, em seguida,
recuá-lo ao máximo sem que haja contacto com a cadeira-auto.
126
SEGURANÇA

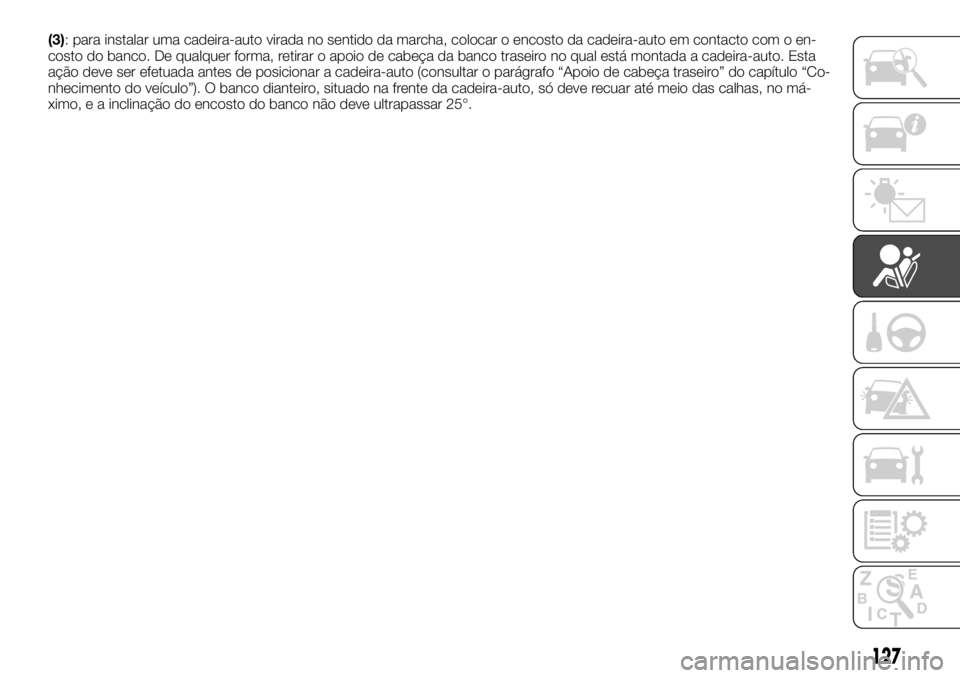

(3): para instalar uma cadeira-auto virada no sentido da marcha, colocar o encosto da cadeira-auto em contacto com o en-
costo do banco. De qualquer forma, retirar o apoio de cabeça da banco traseiro no qual está montada a cadeira-auto. Esta
ação deve ser efetuada antes de posicionar a cadeira-auto (consultar o parágrafo “Apoio de cabeça traseiro” do capítulo “Co-
nhecimento do veículo”). O banco dianteiro, situado na frente da cadeira-auto, só deve recuar até meio das calhas, no má-
ximo, e a inclinação do encosto do banco não deve ultrapassar 25°.
127

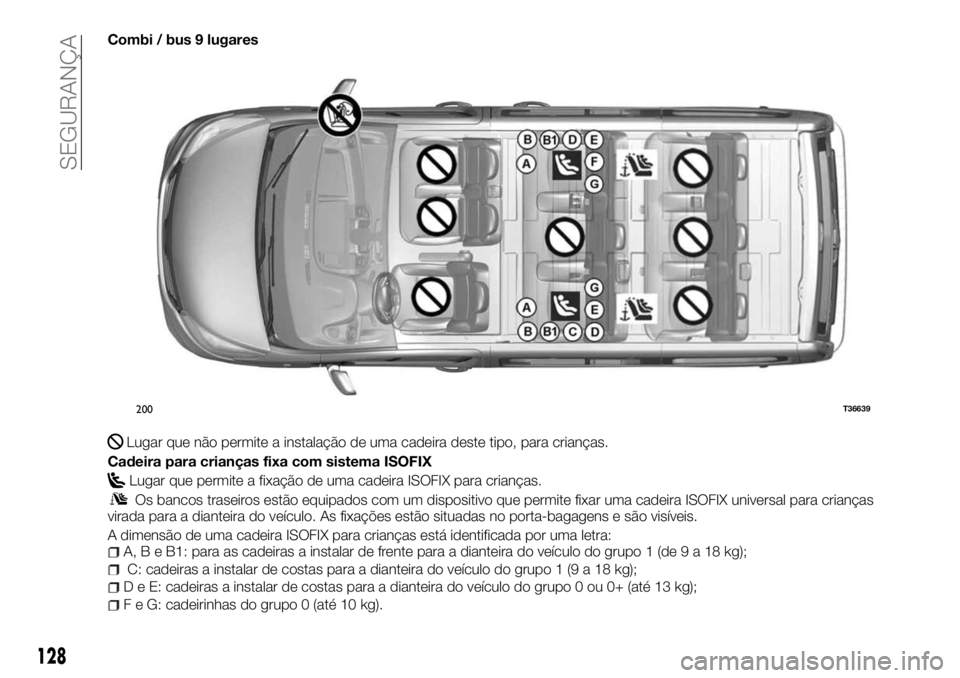

Combi / bus 9 lugares
Lugar que não permite a instalação de uma cadeira deste tipo, para crianças.
Cadeira para crianças fixa com sistema ISOFIX
Lugar que permite a fixação de uma cadeira ISOFIX para crianças.
Os bancos traseiros estão equipados com um dispositivo que permite fixar uma cadeira ISOFIX universal para crianças
virada para a dianteira do veículo. As fixações estão situadas no porta-bagagens e são visíveis.
A dimensão de uma cadeira ISOFIX para crianças está identificada por uma letra:
A, B e B1: para as cadeiras a instalar de frente para a dianteira do veículo do grupo 1 (de9a18kg);
C: cadeiras a instalar de costas para a dianteira do veículo do grupo 1 (9 a 18 kg);
D e E: cadeiras a instalar de costas para a dianteira do veículo do grupo 0 ou 0+ (até 13 kg);
F e G: cadeirinhas do grupo 0 (até 10 kg).
200T36639
