FIAT TALENTO 2018 Notice d'entretien (in French)

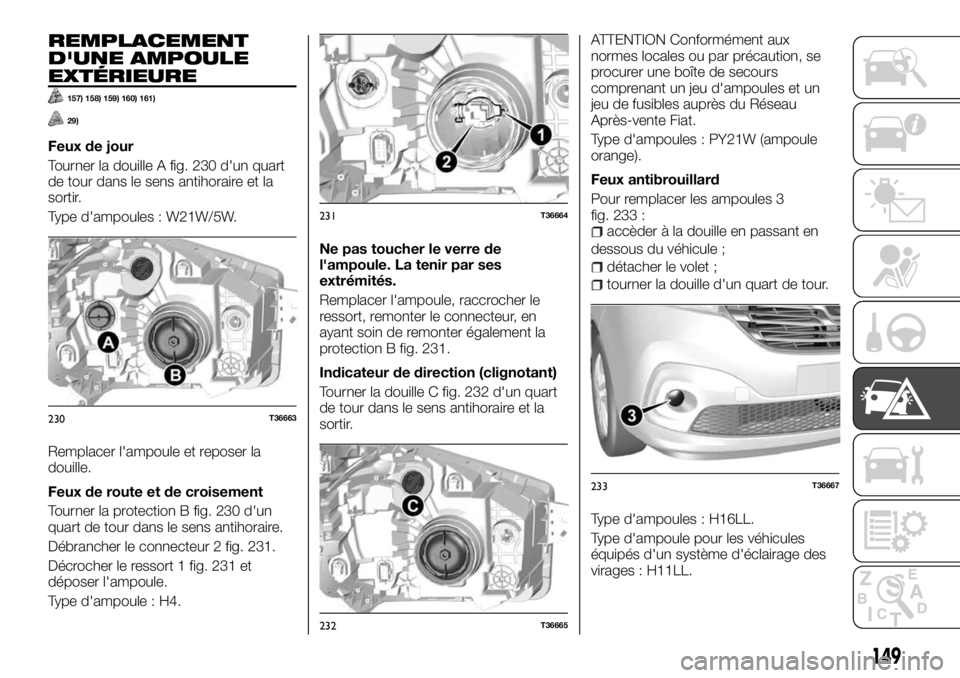

REMPLACEMENT
D'UNE AMPOULE
EXTÉRIEURE
157) 158) 159) 160) 161)
29)
Feux de jour
Tourner la douille A fig. 230 d'un quart
de tour dans le sens antihoraire et la
sortir.
Type d'ampoules : W21W/5W.
Remplacer l'ampoule et reposer la
douille.
Feux de route et de croisement
Tourner la protection B fig. 230 d'un
quart de tour dans le sens antihoraire.
Débrancher le connecteur 2 fig. 231.
Décrocher le ressort 1 fig. 231 et
déposer l'ampoule.
Type d'ampoule : H4.Ne pas toucher le verre de
l'ampoule. La tenir par ses
extrémités.
Remplacer l'ampoule, raccrocher le
ressort, remonter le connecteur, en
ayant soin de remonter également la
protection B fig. 231.
Indicateur de direction (clignotant)
Tourner la douille C fig. 232 d'un quart
de tour dans le sens antihoraire et la
sortir.ATTENTION Conformément aux
normes locales ou par précaution, se
procurer une boîte de secours
comprenant un jeu d'ampoules et un
jeu de fusibles auprès du Réseau
Après-vente Fiat.
Type d'ampoules : PY21W (ampoule
orange).
Feux antibrouillard
Pour remplacer les ampoules 3
fig. 233 :
accèder à la douille en passant en
dessous du véhicule ;
détacher le volet ;
tourner la douille d'un quart de tour.
Type d'ampoules : H16LL.
Type d'ampoule pour les véhicules
équipés d'un système d'éclairage des
virages : H11LL.
230T36663
231T36664
232T36665
233T36667
149

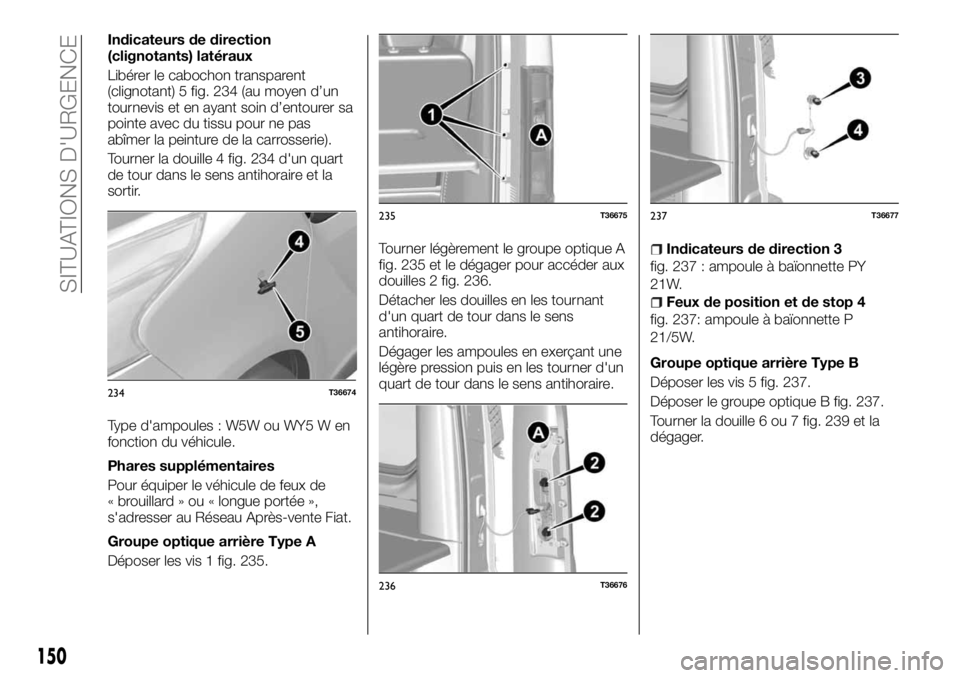

Indicateurs de direction
(clignotants) latéraux
Libérer le cabochon transparent
(clignotant) 5 fig. 234 (au moyen d’un
tournevis et en ayant soin d’entourer sa
pointe avec du tissu pour ne pas
abîmer la peinture de la carrosserie).
Tourner la douille 4 fig. 234 d'un quart
de tour dans le sens antihoraire et la
sortir.
Type d'ampoules : W5W ou WY5 W en
fonction du véhicule.
Phares supplémentaires
Pour équiper le véhicule de feux de
« brouillard » ou « longue portée »,
s'adresser au Réseau Après-vente Fiat.
Groupe optique arrière Type A
Déposer les vis 1 fig. 235.Tourner légèrement le groupe optique A
fig. 235 et le dégager pour accéder aux
douilles 2 fig. 236.
Détacher les douilles en les tournant
d'un quart de tour dans le sens
antihoraire.
Dégager les ampoules en exerçant une
légère pression puis en les tourner d'un
quart de tour dans le sens antihoraire.
Indicateurs de direction 3
fig. 237 : ampoule à baïonnette PY
21W.
Feux de position et de stop 4
fig. 237: ampoule à baïonnette P
21/5W.
Groupe optique arrière Type B
Déposer les vis 5 fig. 237.
Déposer le groupe optique B fig. 237.
Tourner la douille 6 ou 7 fig. 239 et la
dégager.
234T36674
235T36675
236T36676
237T36677
150

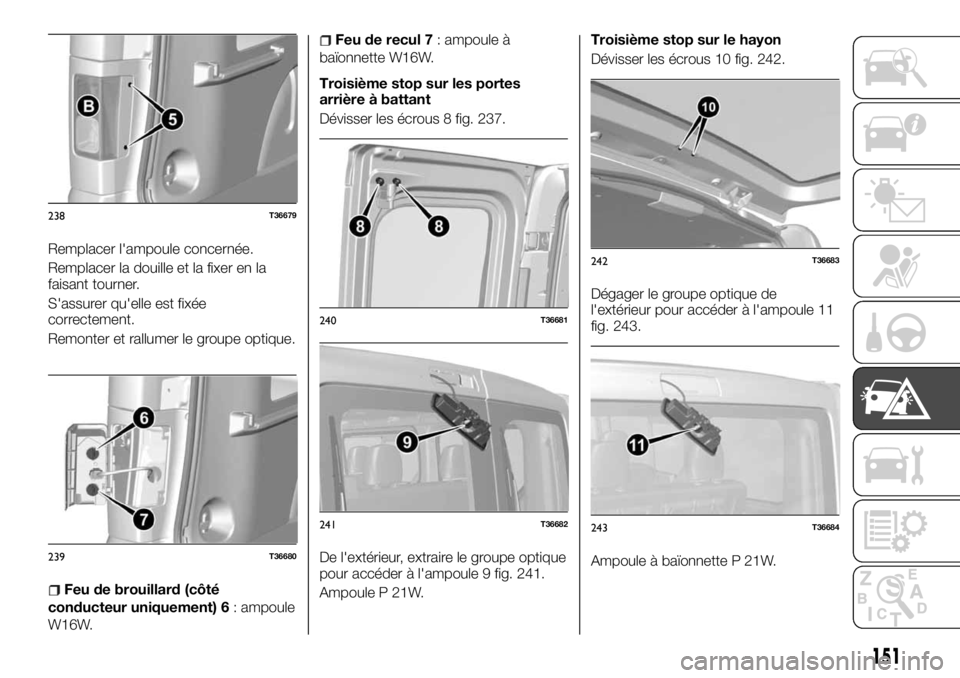

SITUATIONS D'URGENCE

Remplacer l'ampoule concernée.
Remplacer la douille et la fixer en la
faisant tourner.
S'assurer qu'elle est fixée
correctement.
Remonter et rallumer le groupe optique.
Feu de brouillard (côté
conducteur uniquement) 6: ampoule
W16W.
Feu de recul 7: ampoule à
baïonnette W16W.
Troisième stop sur les portes
arrière à battant
Dévisser les écrous 8 fig. 237.
De l'extérieur, extraire le groupe optique
pour accéder à l'ampoule 9 fig. 241.
Ampoule P 21W.Troisième stop sur le hayon
Dévisser les écrous 10 fig. 242.
Dégager le groupe optique de
l'extérieur pour accéder à l'ampoule 11
fig. 243.
Ampoule à baïonnette P 21W.
238T36679
239T36680
240T36681
241T36682
242T36683
243T36684
151

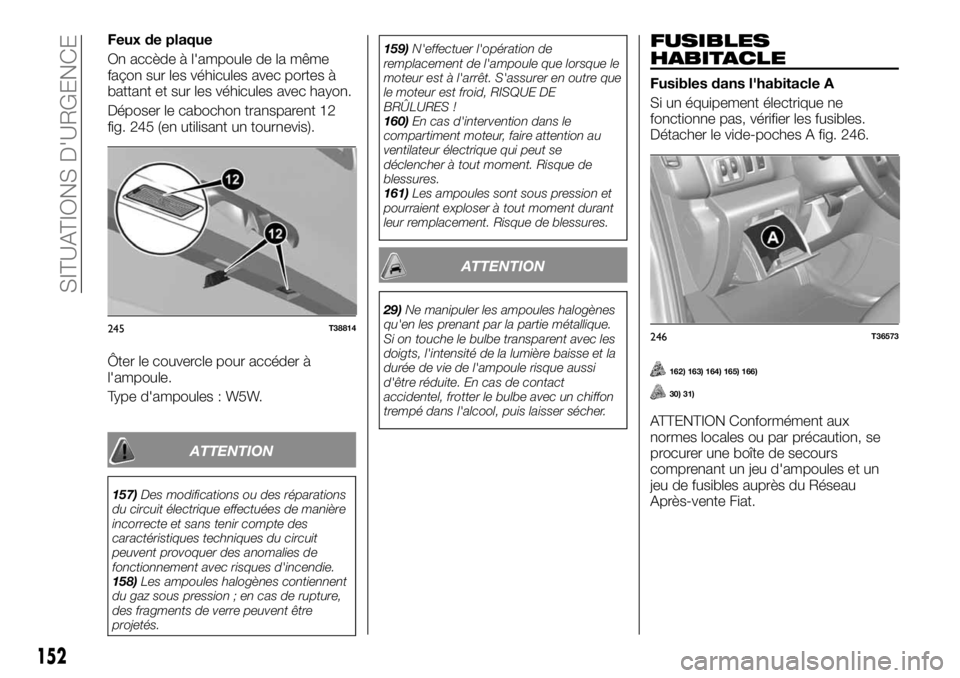

Feux de plaque
On accède à l'ampoule de la même
façon sur les véhicules avec portes à
battant et sur les véhicules avec hayon.
Déposer le cabochon transparent 12
fig. 245 (en utilisant un tournevis).
Ôter le couvercle pour accéder à
l'ampoule.
Type d'ampoules : W5W.
ATTENTION
157)Des modifications ou des réparations
du circuit électrique effectuées de manière
incorrecte et sans tenir compte des
caractéristiques techniques du circuit
peuvent provoquer des anomalies de
fonctionnement avec risques d'incendie.
158)Les ampoules halogènes contiennent
du gaz sous pression ; en cas de rupture,
des fragments de verre peuvent être
projetés.159)N'effectuer l'opération de
remplacement de l'ampoule que lorsque le
moteur est à l'arrêt. S'assurer en outre que
le moteur est froid, RISQUE DE
BRÛLURES !
160)En cas d'intervention dans le
compartiment moteur, faire attention au
ventilateur électrique qui peut se
déclencher à tout moment. Risque de
blessures.
161)Les ampoules sont sous pression et
pourraient exploser à tout moment durant
leur remplacement. Risque de blessures.
ATTENTION
29)Ne manipuler les ampoules halogènes
qu'en les prenant par la partie métallique.
Si on touche le bulbe transparent avec les
doigts, l'intensité de la lumière baisse et la
durée de vie de l'ampoule risque aussi
d'être réduite. En cas de contact
accidentel, frotter le bulbe avec un chiffon
trempé dans l'alcool, puis laisser sécher.
FUSIBLES
HABITACLE
Fusibles dans l'habitacle A
Si un équipement électrique ne
fonctionne pas, vérifier les fusibles.
Détacher le vide-poches A fig. 246.
162) 163) 164) 165) 166)
30) 31)
ATTENTION Conformément aux
normes locales ou par précaution, se
procurer une boîte de secours
comprenant un jeu d'ampoules et un
jeu de fusibles auprès du Réseau
Après-vente Fiat.
245T38814246T36573
152
SITUATIONS D'URGENCE

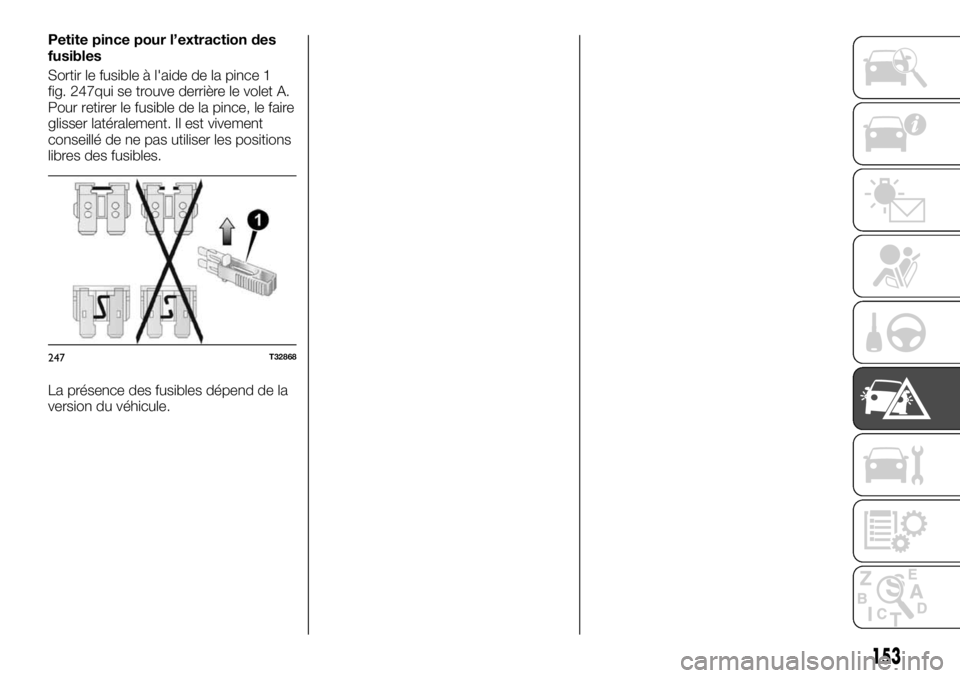

Petite pince pour l’extraction des
fusibles
Sortir le fusible à l'aide de la pince 1
fig. 247qui se trouve derrière le volet A.
Pour retirer le fusible de la pince, le faire
glisser latéralement. Il est vivement
conseillé de ne pas utiliser les positions
libres des fusibles.
La présence des fusibles dépend de la
version du véhicule.
247T32868
153

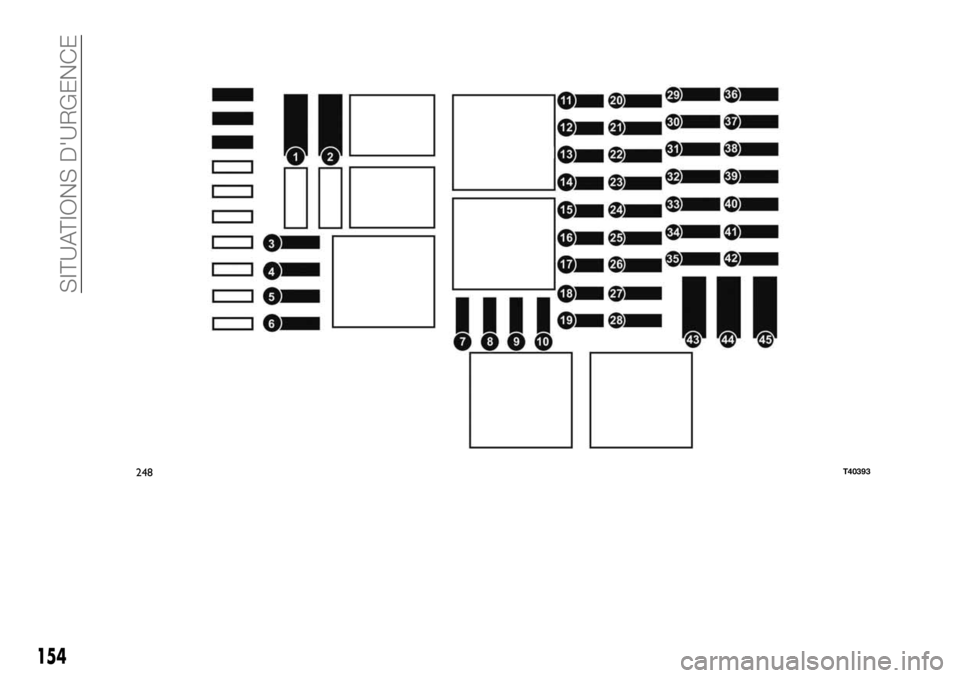

248T40393
154
SITUATIONS D'URGENCE

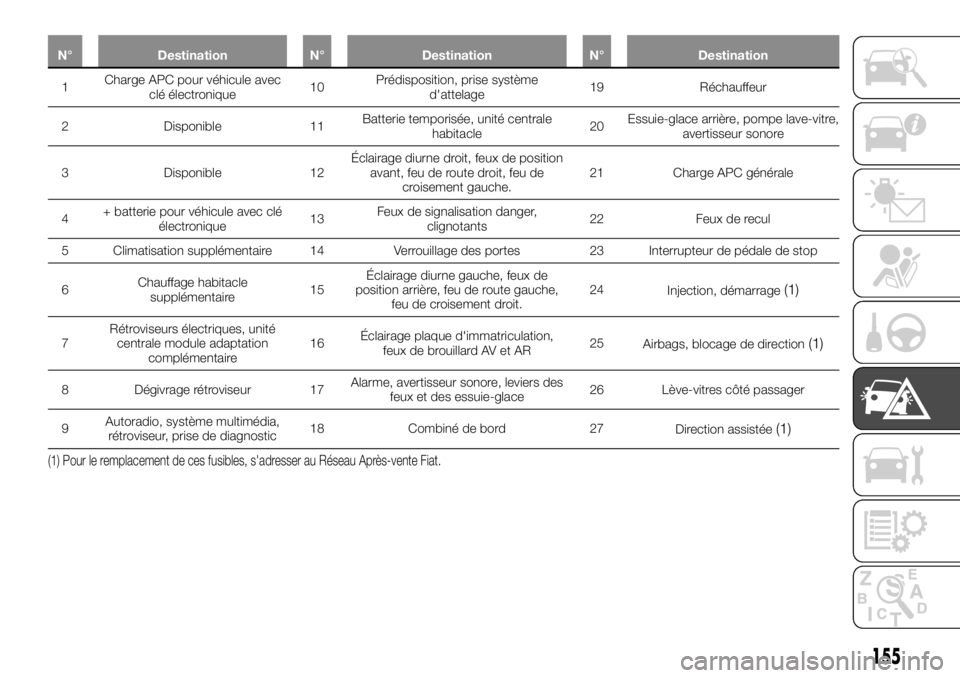

N° Destination N° Destination N° Destination
1Charge APC pour véhicule avec
clé électronique10Prédisposition, prise système
d'attelage19 Réchauffeur
2 Disponible 11Batterie temporisée, unité centrale
habitacle20Essuie-glace arrière, pompe lave-vitre,
avertisseur sonore
3 Disponible 12Éclairage diurne droit, feux de position
avant, feu de route droit, feu de
croisement gauche.21 Charge APC générale
4+ batterie pour véhicule avec clé
électronique13Feux de signalisation danger,
clignotants22 Feux de recul
5 Climatisation supplémentaire 14 Verrouillage des portes 23 Interrupteur de pédale de stop
6Chauffage habitacle
supplémentaire15Éclairage diurne gauche, feux de
position arrière, feu de route gauche,
feu de croisement droit.24
Injection, démarrage
(1)
7Rétroviseurs électriques, unité
centrale module adaptation
complémentaire16Éclairage plaque d'immatriculation,
feux de brouillard AV et AR25
Airbags, blocage de direction(1)
8 Dégivrage rétroviseur 17Alarme, avertisseur sonore, leviers des
feux et des essuie-glace26 Lève-vitres côté passager
9Autoradio, système multimédia,
rétroviseur, prise de diagnostic18 Combiné de bord 27
Direction assistée
(1)
(1) Pour le remplacement de ces fusibles, s'adresser au Réseau Après-vente Fiat.
155

N° Destination N° Destination N° Destination
28 Feux de stop 34 Éclairage intérieur, climatisation 40 Prise auxiliaire arrière
29ChargeAPC pour véhicule avec
clé électronique35Démarrage pour véhicule avec clé
électronique41
Démarrage BCM
(1)
30 Auxiliaire général 36 Essuie-glace AR 42 Sièges chauffants
31 Allume-cigares, prise accessoires 37 Avertisseur électromagnétique 43 Tachygraphe
32 Réchauffeur 38Prise auxiliaire dans l'espace de
chargement44 Essuie-glace avant
33Feux de stop, ABS, transpondeur
(1)39 Moteur lève-vitre conducteur 45 Chauffage et climatisation
(1) Pour le remplacement de ces fusibles, s'adresser au Réseau Après-vente Fiat.
ATTENTION
162)Si le fusible devait encore griller, s'adresser au Réseau Après-vente Fiat.
163)Ne jamais remplacer un fusible par un autre ayant un ampérage supérieur ; RISQUE D'INCENDIE.
164)Si un fusible général de protection se déclenche (MAXI-FUSE, MEGA-FUSE, MIDI-FUSE) s'adresser au Réseau Après-vente Fiat.
165)Avant de remplacer un fusible, s'assurer d'avoir extrait la clé du contact et d'avoir coupé et/ou débranché tous les consommateurs.
166)Si un fusible général de protection des systèmes de sécurité (système airbag, système de freinage), des systèmes motopropulseur
(système moteur, système boîte de vitesses) ou du système de conduite se déclenche, s'adresser au Réseau Après-vente Fiat.
ATTENTION
30)Ne jamais remplacer un fusible grillé par des fils métalliques ou tout autre matériel de récupération.
31)S'il faut effectuer un lavage du compartiment moteur, veiller à ne pas diriger le jet d'eau directement sur la centrale des fusibles ou sur les
moteurs d'essuie-glace.
156
SITUATIONS D'URGENCE

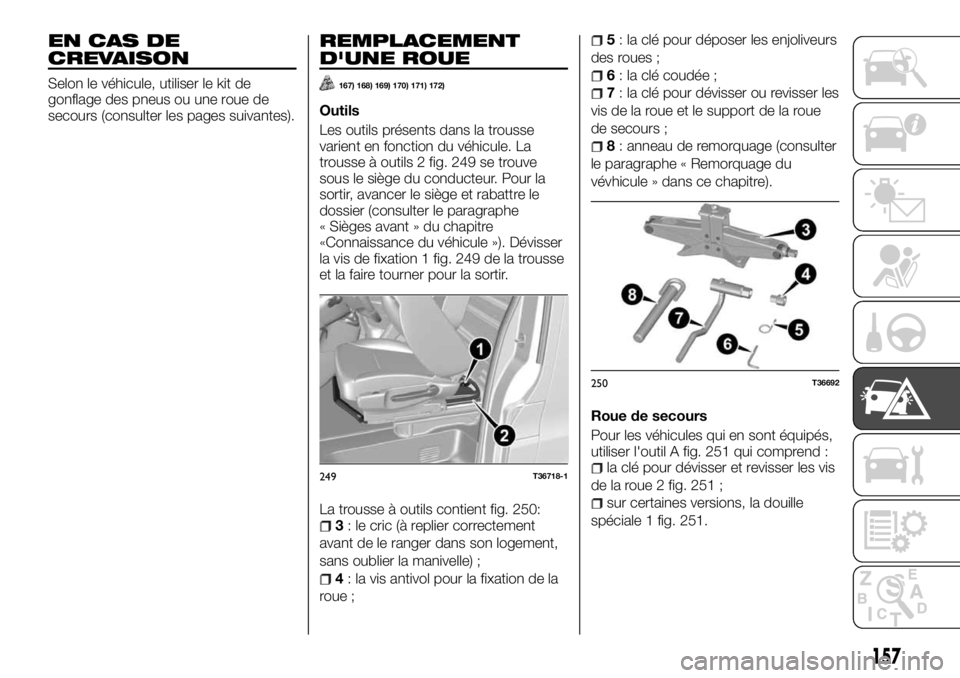

EN CAS DE
CREVAISON
Selon le véhicule, utiliser le kit de
gonflage des pneus ou une roue de
secours (consulter les pages suivantes).
REMPLACEMENT
D'UNE ROUE
167) 168) 169) 170) 171) 172)
Outils
Les outils présents dans la trousse
varient en fonction du véhicule. La
trousse à outils 2 fig. 249 se trouve
sous le siège du conducteur. Pour la
sortir, avancer le siège et rabattre le
dossier (consulter le paragraphe
« Sièges avant » du chapitre
«Connaissance du véhicule »). Dévisser
la vis de fixation 1 fig. 249 de la trousse
et la faire tourner pour la sortir.
La trousse à outils contient fig. 250:
3: le cric (à replier correctement
avant de le ranger dans son logement,
sans oublier la manivelle) ;
4: la vis antivol pour la fixation de la
roue ;
5: la clé pour déposer les enjoliveurs
des roues ;
6: la clé coudée ;
7: la clé pour dévisser ou revisser les
vis de la roue et le support de la roue
de secours ;
8: anneau de remorquage (consulter
le paragraphe « Remorquage du
vévhicule » dans ce chapitre).
Roue de secours
Pour les véhicules qui en sont équipés,
utiliser l'outil A fig. 251 qui comprend :
la clé pour dévisser et revisser les vis
de la roue 2 fig. 251 ;
sur certaines versions, la douille
spéciale 1 fig. 251.
249T36718-1
250T36692
157

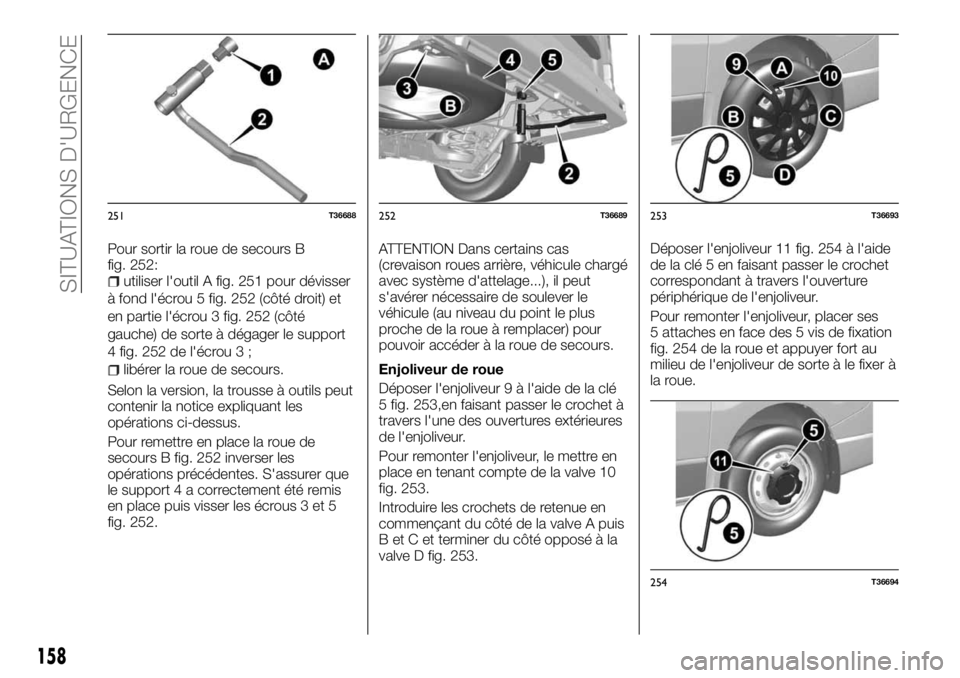

Pour sortir la roue de secours B
fig. 252:
utiliser l'outil A fig. 251 pour dévisser
à fond l'écrou 5 fig. 252 (côté droit) et
en partie l'écrou 3 fig. 252 (côté
gauche) de sorte à dégager le support
4 fig. 252 de l'écrou 3 ;
libérer la roue de secours.
Selon la version, la trousse à outils peut
contenir la notice expliquant les
opérations ci-dessus.
Pour remettre en place la roue de
secours B fig. 252 inverser les
opérations précédentes. S'assurer que
le support 4 a correctement été remis
en place puis visser les écrous 3 et 5
fig. 252.ATTENTION Dans certains cas
(crevaison roues arrière, véhicule chargé
avec système d'attelage...), il peut
s'avérer nécessaire de soulever le
véhicule (au niveau du point le plus
proche de la roue à remplacer) pour
pouvoir accéder à la roue de secours.
Enjoliveur de roue
Déposer l'enjoliveur 9 à l'aide de la clé
5 fig. 253,en faisant passer le crochet à
travers l'une des ouvertures extérieures
de l'enjoliveur.
Pour remonter l'enjoliveur, le mettre en
place en tenant compte de la valve 10
fig. 253.
Introduire les crochets de retenue en
commençant du côté de la valve A puis
B et C et terminer du côté opposé à la
valve D fig. 253.Déposer l'enjoliveur 11 fig. 254 à l'aide
de la clé 5 en faisant passer le crochet
correspondant à travers l'ouverture
périphérique de l'enjoliveur.
Pour remonter l'enjoliveur, placer ses
5 attaches en face des 5 vis de fixation
fig. 254 de la roue et appuyer fort au
milieu de l'enjoliveur de sorte à le fixer à
la roue.
251T36688252T36689253T36693
254T36694
158
SITUATIONS D'URGENCE
