FIAT TALENTO 2018 Notice d'entretien (in French)

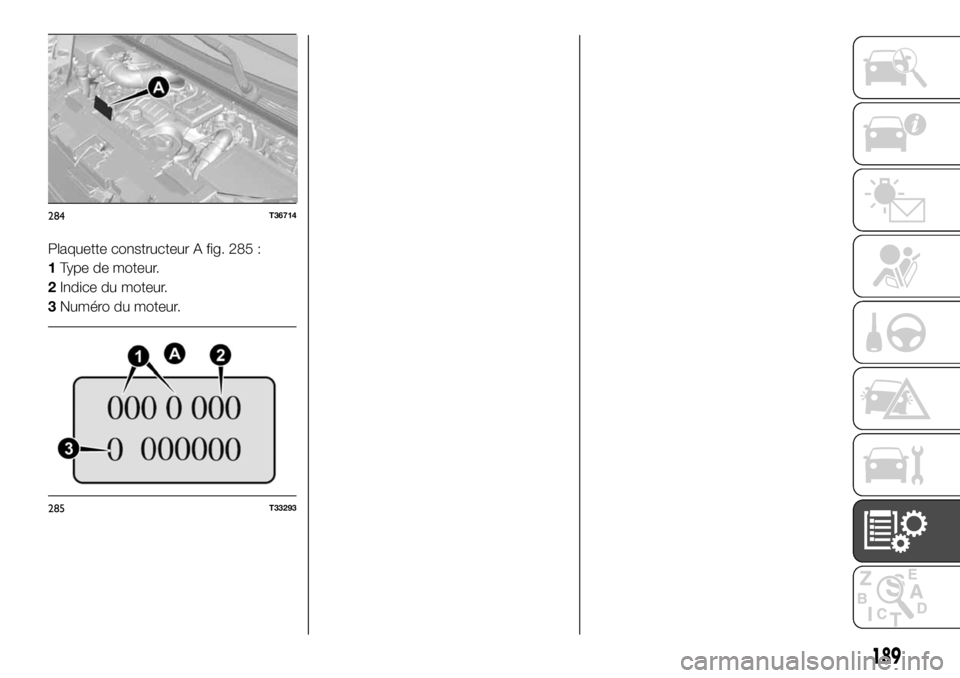

Plaquette constructeur A fig. 285 :
1Type de moteur.
2Indice du moteur.
3Numéro du moteur.
284T36714
285T33293
189

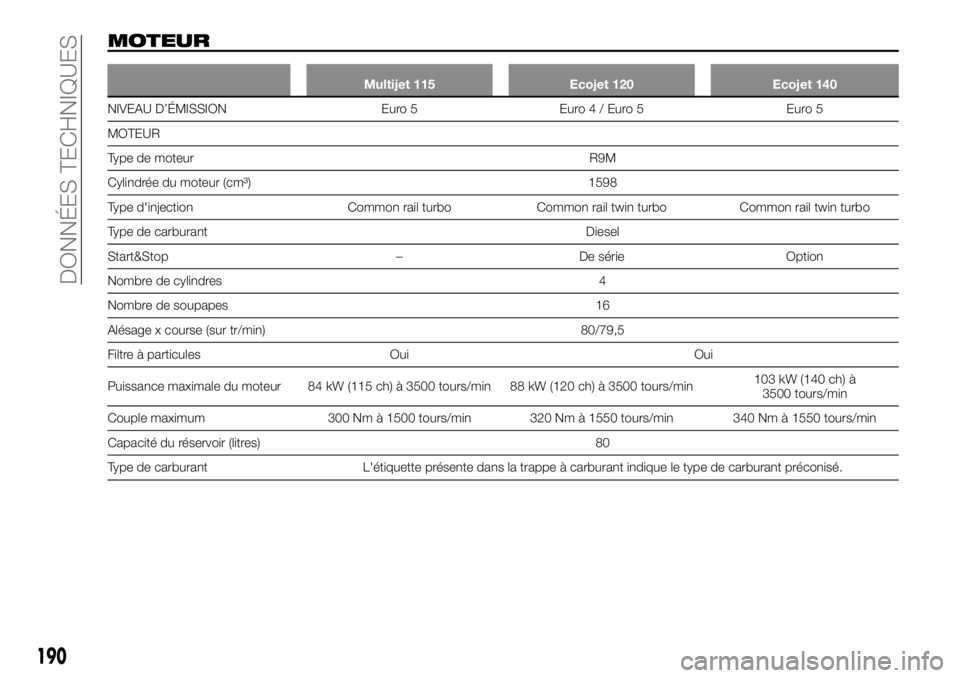

MOTEUR
Multijet 115 Ecojet 120 Ecojet 140
NIVEAU D’ÉMISSION Euro 5 Euro4/Euro5 Euro5
MOTEUR
Type de moteur R9M
Cylindrée du moteur (cm³) 1598
Type d'injection Common rail turbo Common rail twin turbo Common rail twin turbo
Type de carburant Diesel
Start&Stop – De série Option
Nombre de cylindres 4
Nombre de soupapes 16
Alésage x course (sur tr/min) 80/79,5
Filtre à particules Oui Oui
Puissance maximale du moteur 84 kW (115 ch) à 3500 tours/min 88 kW (120 ch) à 3500 tours/min103 kW (140 ch) à
3500 tours/min
Couple maximum 300 Nm à 1500 tours/min 320 Nm à 1550 tours/min 340 Nm à 1550 tours/min
Capacité du réservoir (litres) 80
Type de carburant L'étiquette présente dans la trappe à carburant indique le type de carburant préconisé.
190
DONNÉES TECHNIQUES

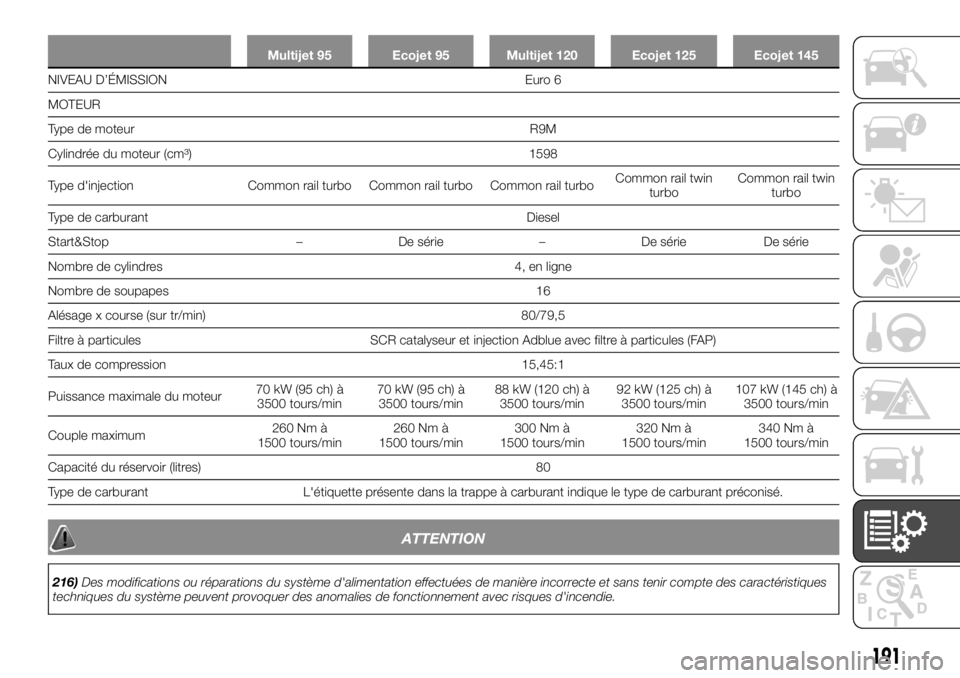

Multijet 95 Ecojet 95 Multijet 120 Ecojet 125 Ecojet 145
NIVEAU D’ÉMISSION Euro 6
MOTEUR
T
ype de moteur R9M
Cylindrée du moteur (cm³) 1598
Type d'injection Common rail turbo Common rail turbo Common rail turboCommon rail twin
turboCommon rail twin
turbo
Type de carburant Diesel
Start&Stop – De série – De série De série
Nombre de cylindres 4, en ligne
Nombre de soupapes 16
Alésage x course (sur tr/min) 80/79,5
Filtre à particules SCR catalyseur et injection Adblue avec filtre à particules (FAP)
Taux de compression 15,45:1
Puissance maximale du moteur70 kW (95 ch) à
3500 tours/min70 kW (95 ch) à
3500 tours/min88 kW (120 ch) à
3500 tours/min92 kW (125 ch) à
3500 tours/min107 kW (145 ch) à
3500 tours/min
Couple maximum260 Nm à
1500 tours/min260 Nm à
1500 tours/min300 Nm à
1500 tours/min320 Nm à
1500 tours/min340 Nm à
1500 tours/min
Capacité du réservoir (litres) 80
Type de carburant L'étiquette présente dans la trappe à carburant indique le type de carburant préconisé.
ATTENTION
216)Des modifications ou réparations du système d'alimentation effectuées de manière incorrecte et sans tenir compte des caractéristiques
techniques du système peuvent provoquer des anomalies de fonctionnement avec risques d'incendie.
191

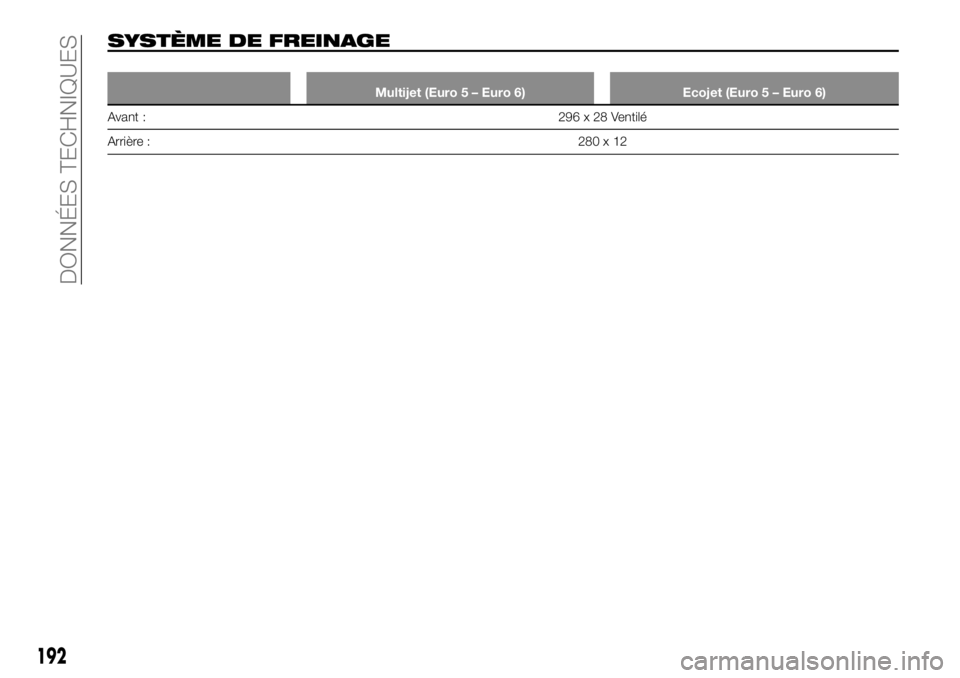

SYSTÈME DE FREINAGE
Multijet (Euro 5 – Euro 6) Ecojet (Euro 5 – Euro 6)
Avant :296 x 28 Ventilé
Arrière :280x12
192
DONNÉES TECHNIQUES

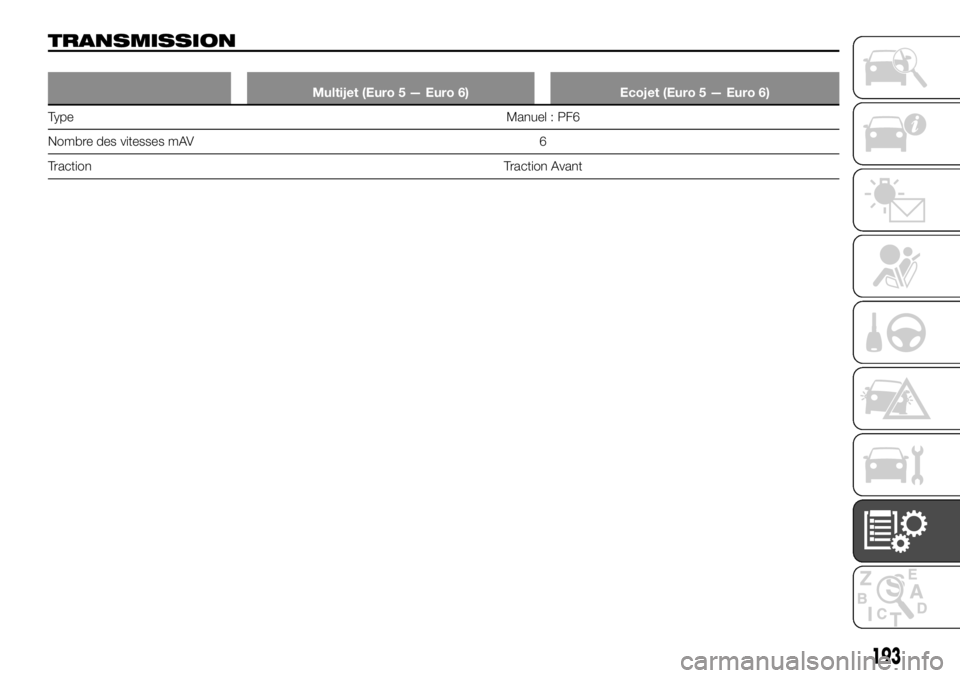

TRANSMISSION
Multijet (Euro 5 — Euro 6) Ecojet (Euro 5 — Euro 6)
TypeManuel : PF6
Nombre des vitesses mAV 6
TractionTraction Avant
193

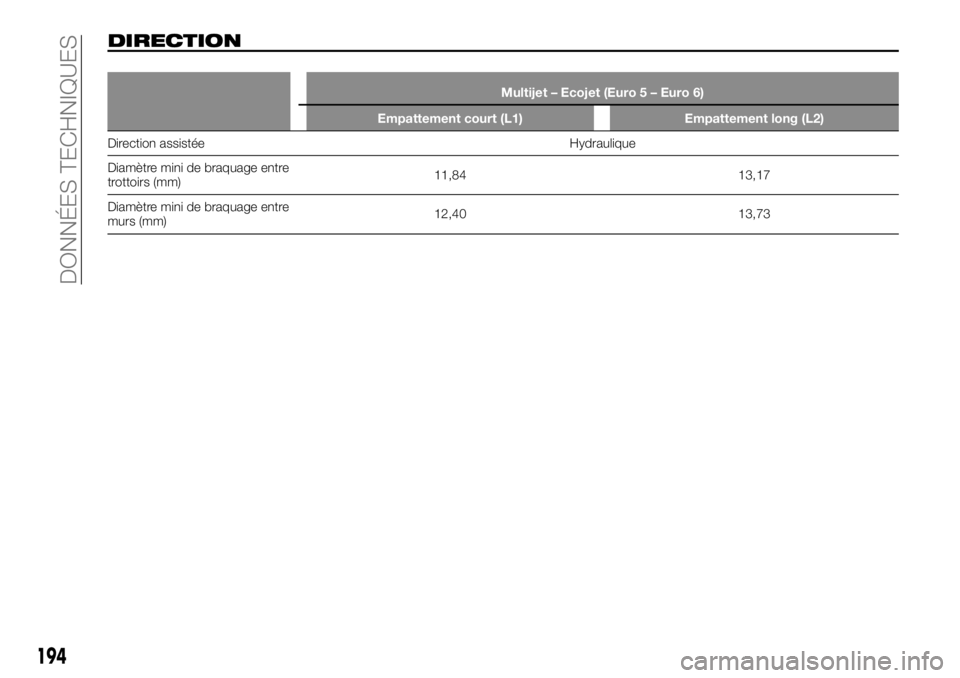

DIRECTION
Multijet – Ecojet (Euro 5 – Euro 6)
Empattement court (L1) Empattement long (L2)
Direction assistée Hydraulique
Diamètre mini de braquage entre
trottoirs (mm)11,84 13,17
Diamètre mini de braquage entre
murs (mm)12,40 13,73
194
DONNÉES TECHNIQUES

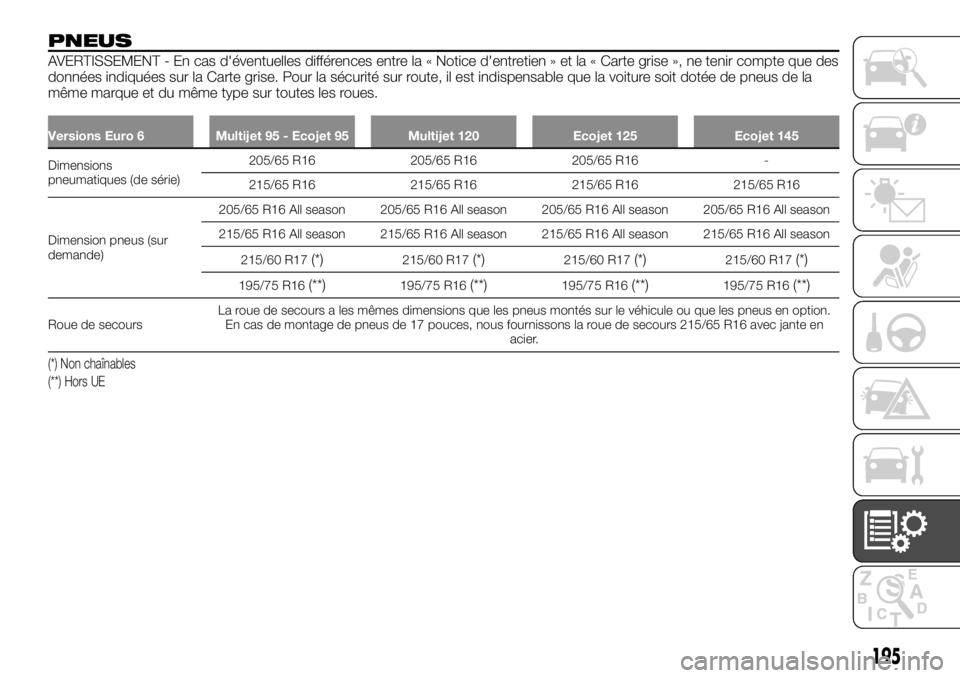

PNEUS
AVERTISSEMENT - En cas d'éventuelles différences entre la « Notice d'entretien » et la « Carte grise », ne tenir compte que des
données indiquées sur la Carte grise. Pour la sécurité sur route, il est indispensable que la voiture soit dotée de pneus de la
même marque et du même type sur toutes les roues.
Versions Euro 6 Multijet 95 - Ecojet 95 Multijet 120 Ecojet 125 Ecojet 145
Dimensions
pneumatiques (de série)205/65 R16 205/65 R16 205/65 R16 -
215/65 R16 215/65 R16 215/65 R16 215/65 R16
Dimension pneus (sur
demande)205/65 R16 All season 205/65 R16 All season 205/65 R16 All season 205/65 R16 All season
215/65 R16 All season 215/65 R16 All season 215/65 R16 All season 215/65 R16 All season
215/60 R17
(*)215/60 R17(*)215/60 R17(*)215/60 R17(*)
195/75 R16(**)195/75 R16(**)195/75 R16(**)195/75 R16(**)
Roue de secoursLa roue de secours a les mêmes dimensions que les pneus montés sur le véhicule ou que les pneus en option.
En cas de montage de pneus de 17 pouces, nous fournissons la roue de secours 215/65 R16 avec jante en
acier.
(*) Non chaînables
(**) Hors UE
195

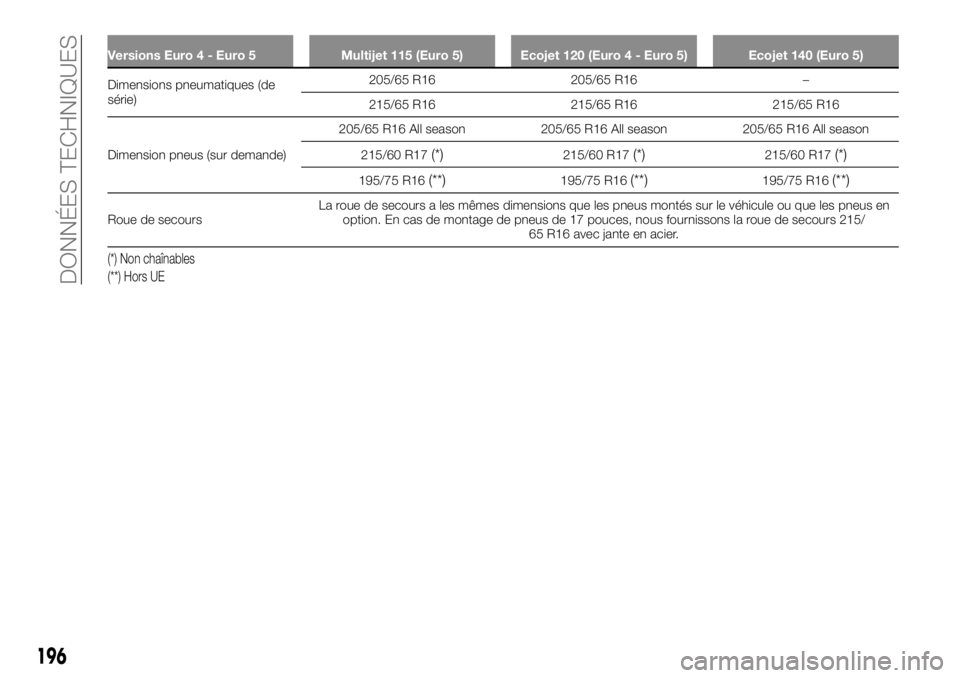

Versions Euro 4 - Euro 5 Multijet 115 (Euro 5) Ecojet 120 (Euro 4 - Euro 5) Ecojet 140 (Euro 5)
Dimensions pneumatiques (de
série)205/65 R16 205/65 R16 –
215/65 R16 215/65 R16 215/65 R16
Dimension pneus (sur demande)205/65 R16 All season 205/65 R16 All season 205/65 R16 All season
215/60 R17
(*)215/60 R17(*)215/60 R17(*)
195/75 R16(**)195/75 R16(**)195/75 R16(**)
Roue de secoursLa roue de secours a les mêmes dimensions que les pneus montés sur le véhicule ou que les pneus en
option. En cas de montage de pneus de 17 pouces, nous fournissons la roue de secours 215/
65 R16 avec jante en acier.
(*) Non chaînables
(**) Hors UE
196
DONNÉES TECHNIQUES

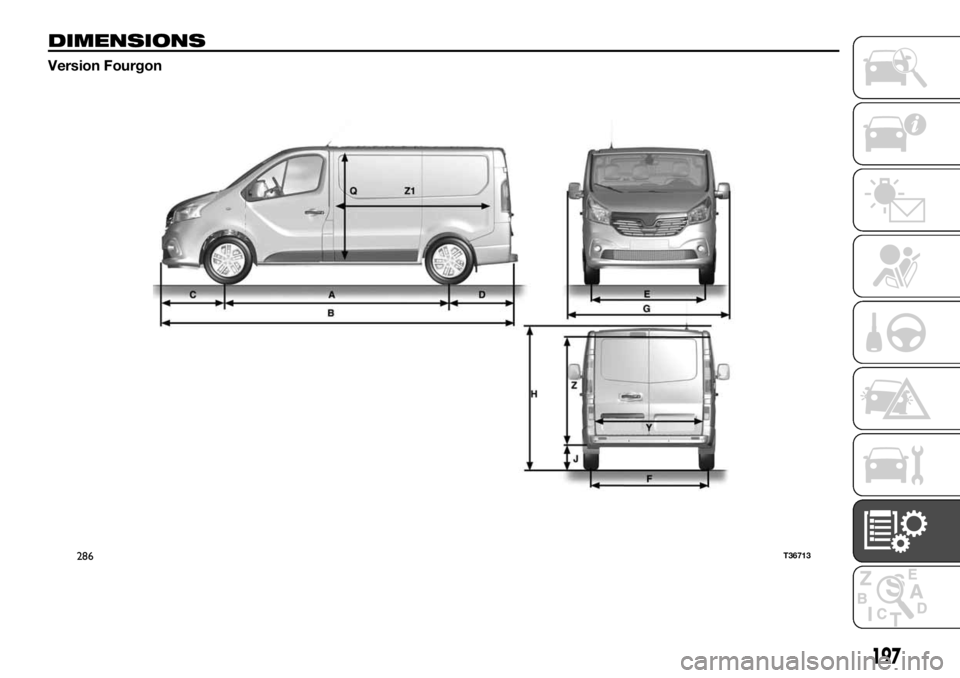

DIMENSIONS
Version Fourgon
286T36713
197

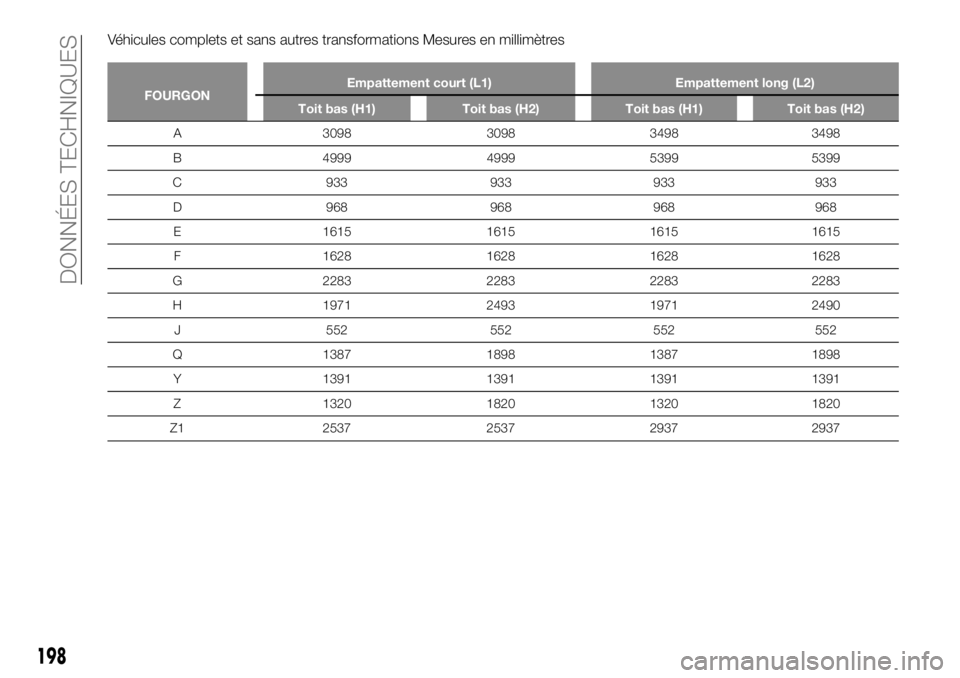

Véhicules complets et sans autres transformations Mesures en millimètres
FOURGONEmpattement court (L1) Empattement long (L2)
Toit bas (H1) Toit bas (H2) Toit bas (H1) Toit bas (H2)
A 3098 3098 3498 3498
B
4999 4999 5399 5399
C 933 933 933 933
D 968 968 968 968
E 1615 1615 1615 1615
F 1628 1628 1628 1628
G 2283 2283 2283 2283
H 1971 2493 1971 2490
J 552 552 552 552
Q 1387 1898 1387 1898
Y 1391 1391 1391 1391
Z 1320 1820 1320 1820
Z1 2537 2537 2937 2937
198
