FIAT TALENTO 2020 Käyttö- ja huolto-ohjekirja (in in Finnish)

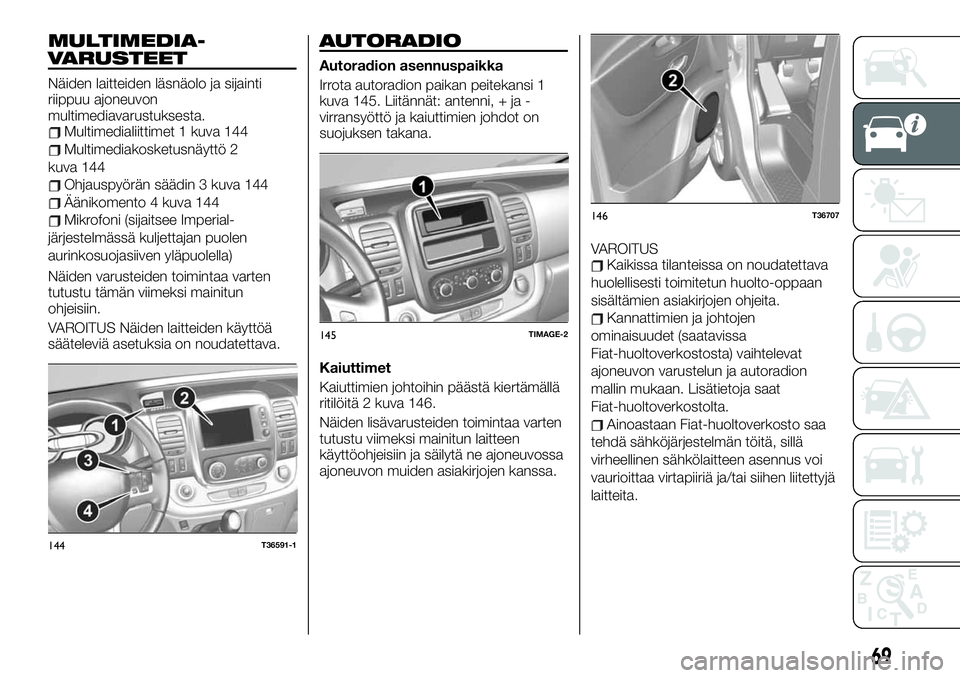

MULTIMEDIA-
VARUSTEET
Näiden laitteiden läsnäolo ja sijainti
riippuu ajoneuvon
multimediavarustuksesta.
Multimedialiittimet 1 kuva 144
Multimediakosketusnäyttö 2
kuva 144
Ohjauspyörän säädin 3 kuva 144
Äänikomento 4 kuva 144
Mikrofoni (sijaitsee Imperial-
järjestelmässä kuljettajan puolen
aurinkosuojasiiven yläpuolella)
Näiden varusteiden toimintaa varten
tutustu tämän viimeksi mainitun
ohjeisiin.
VAROITUS Näiden laitteiden käyttöä
sääteleviä asetuksia on noudatettava.
AUTORADIO
Autoradion asennuspaikka
Irrota autoradion paikan peitekansi 1
kuva 145. Liitännät: antenni, + ja -
virransyöttö ja kaiuttimien johdot on
suojuksen takana.
Kaiuttimet
Kaiuttimien johtoihin päästä kiertämällä
ritilöitä 2 kuva 146.
Näiden lisävarusteiden toimintaa varten
tutustu viimeksi mainitun laitteen
käyttöohjeisiin ja säilytä ne ajoneuvossa
ajoneuvon muiden asiakirjojen kanssa.VAROITUS
Kaikissa tilanteissa on noudatettava
huolellisesti toimitetun huolto-oppaan
sisältämien asiakirjojen ohjeita.
Kannattimien ja johtojen
ominaisuudet (saatavissa
Fiat-huoltoverkostosta) vaihtelevat
ajoneuvon varustelun ja autoradion
mallin mukaan. Lisätietoja saat
Fiat-huoltoverkostolta.
Ainoastaan Fiat-huoltoverkosto saa
tehdä sähköjärjestelmän töitä, sillä
virheellinen sähkölaitteen asennus voi
vaurioittaa virtapiiriä ja/tai siihen liitettyjä
laitteita.
144T36591-1
145TIMAGE-2
146T36707
69

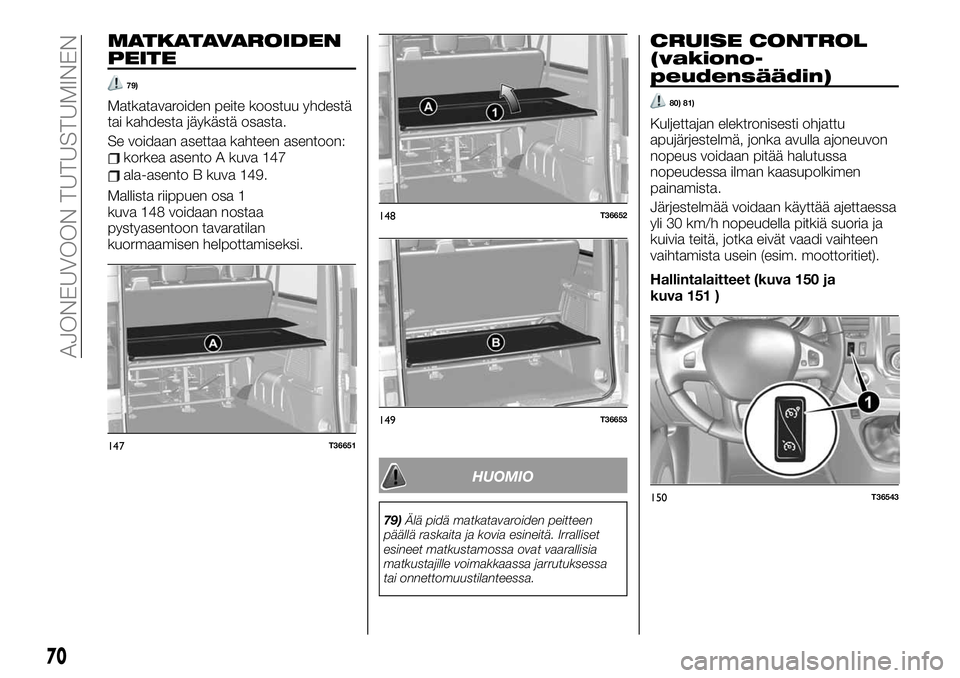

MATKATAVAROIDEN
PEITE
79)
Matkatavaroiden peite koostuu yhdestä
tai kahdesta jäykästä osasta.
Se voidaan asettaa kahteen asentoon:
korkea asento A kuva 147
ala-asento B kuva 149.
Mallista riippuen osa 1
kuva 148 voidaan nostaa
pystyasentoon tavaratilan
kuormaamisen helpottamiseksi.
HUOMIO
79)Älä pidä matkatavaroiden peitteen
päällä raskaita ja kovia esineitä. Irralliset
esineet matkustamossa ovat vaarallisia
matkustajille voimakkaassa jarrutuksessa
tai onnettomuustilanteessa.
CRUISE CONTROL
(vakiono-
peudensäädin)
80) 81)
Kuljettajan elektronisesti ohjattu
apujärjestelmä, jonka avulla ajoneuvon
nopeus voidaan pitää halutussa
nopeudessa ilman kaasupolkimen
painamista.
Järjestelmää voidaan käyttää ajettaessa
yli 30 km/h nopeudella pitkiä suoria ja
kuivia teitä, jotka eivät vaadi vaihteen
vaihtamista usein (esim. moottoritiet).
Hallintalaitteet (kuva 150 ja
kuva 151 )
147T36651
148T36652
149T36653
150T36543
70
AJONEUVOON TUTUSTUMINEN

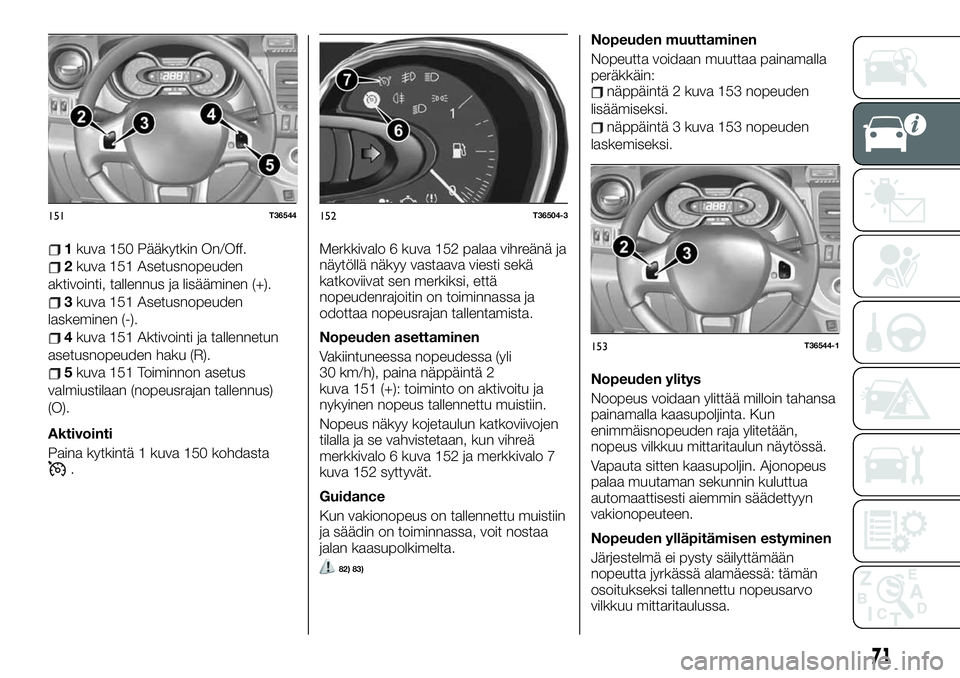

1kuva 150 Pääkytkin On/Off.
2kuva 151 Asetusnopeuden
aktivointi, tallennus ja lisääminen (+).
3kuva 151 Asetusnopeuden
laskeminen (-).
4kuva 151 Aktivointi ja tallennetun
asetusnopeuden haku (R).
5kuva 151 Toiminnon asetus
valmiustilaan (nopeusrajan tallennus)
(O).
Aktivointi
Paina kytkintä 1 kuva 150 kohdasta
.Merkkivalo 6 kuva 152 palaa vihreänä ja
näytöllä näkyy vastaava viesti sekä
katkoviivat sen merkiksi, että
nopeudenrajoitin on toiminnassa ja
odottaa nopeusrajan tallentamista.
Nopeuden asettaminen
Vakiintuneessa nopeudessa (yli
30 km/h), paina näppäintä 2
kuva 151 (+): toiminto on aktivoitu ja
nykyinen nopeus tallennettu muistiin.
Nopeus näkyy kojetaulun katkoviivojen
tilalla ja se vahvistetaan, kun vihreä
merkkivalo 6 kuva 152 ja merkkivalo 7
kuva 152 syttyvät.
Guidance
Kun vakionopeus on tallennettu muistiin
ja säädin on toiminnassa, voit nostaa
jalan kaasupolkimelta.
82) 83)
Nopeuden muuttaminen
Nopeutta voidaan muuttaa painamalla
peräkkäin:
näppäintä 2 kuva 153 nopeuden
lisäämiseksi.
näppäintä 3 kuva 153 nopeuden
laskemiseksi.
Nopeuden ylitys
Noopeus voidaan ylittää milloin tahansa
painamalla kaasupoljinta. Kun
enimmäisnopeuden raja ylitetään,
nopeus vilkkuu mittaritaulun näytössä.
Vapauta sitten kaasupoljin. Ajonopeus
palaa muutaman sekunnin kuluttua
automaattisesti aiemmin säädettyyn
vakionopeuteen.
Nopeuden ylläpitämisen estyminen
Järjestelmä ei pysty säilyttämään
nopeutta jyrkässä alamäessä: tämän
osoitukseksi tallennettu nopeusarvo
vilkkuu mittaritaulussa.
151T36544152T36504-3
153T36544-1
71

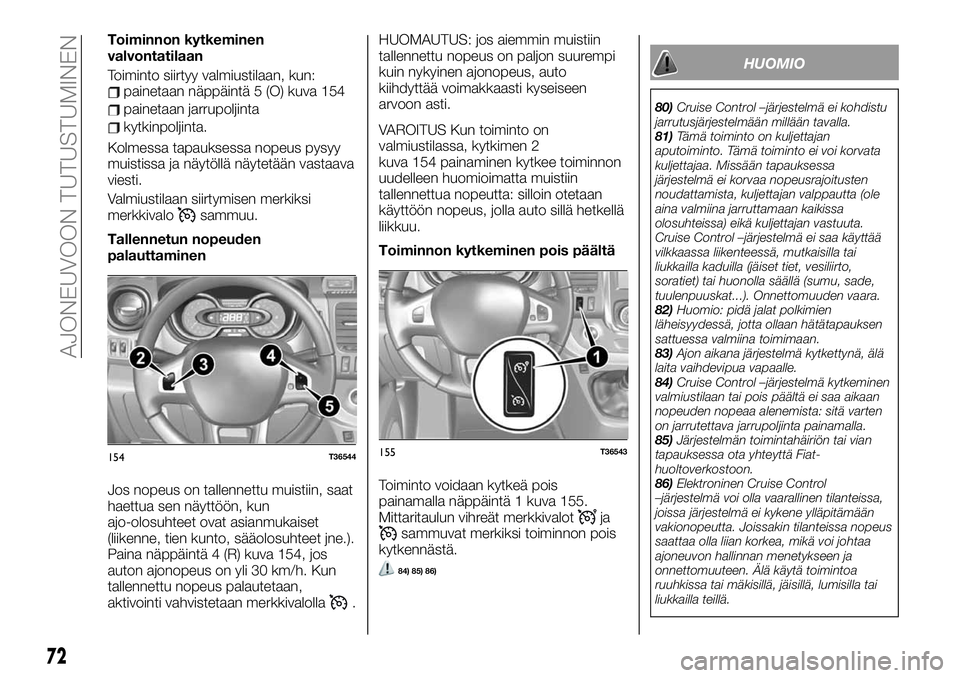

Toiminnon kytkeminen
valvontatilaan
Toiminto siirtyy valmiustilaan, kun:
painetaan näppäintä 5 (O) kuva 154
painetaan jarrupoljinta
kytkinpoljinta.
Kolmessa tapauksessa nopeus pysyy
muistissa ja näytöllä näytetään vastaava
viesti.
Valmiustilaan siirtymisen merkiksi
merkkivalo
sammuu.
Tallennetun nopeuden
palauttaminen
Jos nopeus on tallennettu muistiin, saat
haettua sen näyttöön, kun
ajo-olosuhteet ovat asianmukaiset
(liikenne, tien kunto, sääolosuhteet jne.).
Paina näppäintä 4 (R) kuva 154, jos
auton ajonopeus on yli 30 km/h. Kun
tallennettu nopeus palautetaan,
aktivointi vahvistetaan merkkivalolla
.HUOMAUTUS: jos aiemmin muistiin
tallennettu nopeus on paljon suurempi
kuin nykyinen ajonopeus, auto
kiihdyttää voimakkaasti kyseiseen
arvoon asti.
VAROITUS Kun toiminto on
valmiustilassa, kytkimen 2
kuva 154 painaminen kytkee toiminnon
uudelleen huomioimatta muistiin
tallennettua nopeutta: silloin otetaan
käyttöön nopeus, jolla auto sillä hetkellä
liikkuu.
Toiminnon kytkeminen pois päältä
Toiminto voidaan kytkeä pois
painamalla näppäintä 1 kuva 155.
Mittaritaulun vihreät merkkivalot
jasammuvat merkiksi toiminnon pois
kytkennästä.
84) 85) 86)
HUOMIO
80)Cruise Control –järjestelmä ei kohdistu
jarrutusjärjestelmään millään tavalla.
81)Tämä toiminto on kuljettajan
aputoiminto. Tämä toiminto ei voi korvata
kuljettajaa. Missään tapauksessa
järjestelmä ei korvaa nopeusrajoitusten
noudattamista, kuljettajan valppautta (ole
aina valmiina jarruttamaan kaikissa
olosuhteissa) eikä kuljettajan vastuuta.
Cruise Control –järjestelmä ei saa käyttää
vilkkaassa liikenteessä, mutkaisilla tai
liukkailla kaduilla (jäiset tiet, vesiliirto,
soratiet) tai huonolla säällä (sumu, sade,
tuulenpuuskat...). Onnettomuuden vaara.
82)Huomio: pidä jalat polkimien
läheisyydessä, jotta ollaan hätätapauksen
sattuessa valmiina toimimaan.
83)Ajon aikana järjestelmä kytkettynä, älä
laita vaihdevipua vapaalle.
84)Cruise Control –järjestelmä kytkeminen
valmiustilaan tai pois päältä ei saa aikaan
nopeuden nopeaa alenemista: sitä varten
on jarrutettava jarrupoljinta painamalla.
85)Järjestelmän toimintahäiriön tai vian
tapauksessa ota yhteyttä Fiat-
huoltoverkostoon.
86)Elektroninen Cruise Control
–järjestelmä voi olla vaarallinen tilanteissa,
joissa järjestelmä ei kykene ylläpitämään
vakionopeutta. Joissakin tilanteissa nopeus
saattaa olla liian korkea, mikä voi johtaa
ajoneuvon hallinnan menetykseen ja
onnettomuuteen. Älä käytä toimintoa
ruuhkissa tai mäkisillä, jäisillä, lumisilla tai
liukkailla teillä.
154T36544155T36543
72
AJONEUVOON TUTUSTUMINEN

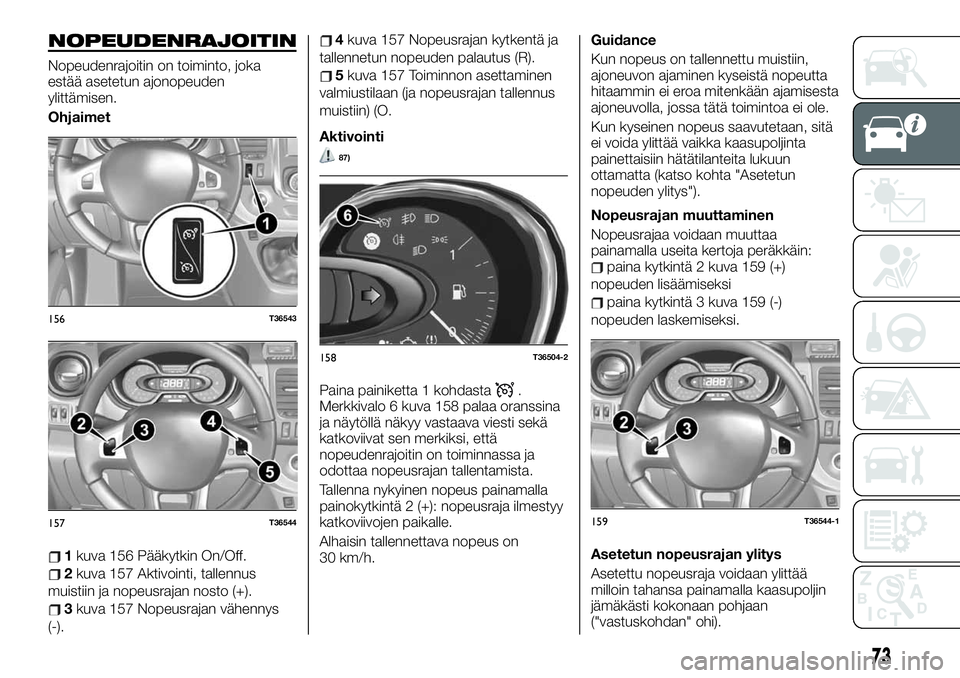

NOPEUDENRAJOITIN
Nopeudenrajoitin on toiminto, joka
estää asetetun ajonopeuden
ylittämisen.
Ohjaimet
1kuva 156 Pääkytkin On/Off.
2kuva 157 Aktivointi, tallennus
muistiin ja nopeusrajan nosto (+).
3kuva 157 Nopeusrajan vähennys
(-).
4kuva 157 Nopeusrajan kytkentä ja
tallennetun nopeuden palautus (R).
5kuva 157 Toiminnon asettaminen
valmiustilaan (ja nopeusrajan tallennus
muistiin) (O.
Aktivointi
87)
Paina painiketta 1 kohdasta.
Merkkivalo 6 kuva 158 palaa oranssina
ja näytöllä näkyy vastaava viesti sekä
katkoviivat sen merkiksi, että
nopeudenrajoitin on toiminnassa ja
odottaa nopeusrajan tallentamista.
Tallenna nykyinen nopeus painamalla
painokytkintä 2 (+): nopeusraja ilmestyy
katkoviivojen paikalle.
Alhaisin tallennettava nopeus on
30 km/h.Guidance
Kun nopeus on tallennettu muistiin,
ajoneuvon ajaminen kyseistä nopeutta
hitaammin ei eroa mitenkään ajamisesta
ajoneuvolla, jossa tätä toimintoa ei ole.
Kun kyseinen nopeus saavutetaan, sitä
ei voida ylittää vaikka kaasupoljinta
painettaisiin hätätilanteita lukuun
ottamatta (katso kohta "Asetetun
nopeuden ylitys").
Nopeusrajan muuttaminen
Nopeusrajaa voidaan muuttaa
painamalla useita kertoja peräkkäin:
paina kytkintä 2 kuva 159 (+)
nopeuden lisäämiseksi
paina kytkintä 3 kuva 159 (-)
nopeuden laskemiseksi.
Asetetun nopeusrajan ylitys
Asetettu nopeusraja voidaan ylittää
milloin tahansa painamalla kaasupoljin
jämäkästi kokonaan pohjaan
("vastuskohdan" ohi).156T36543
157T36544
158T36504-2
159T36544-1
73

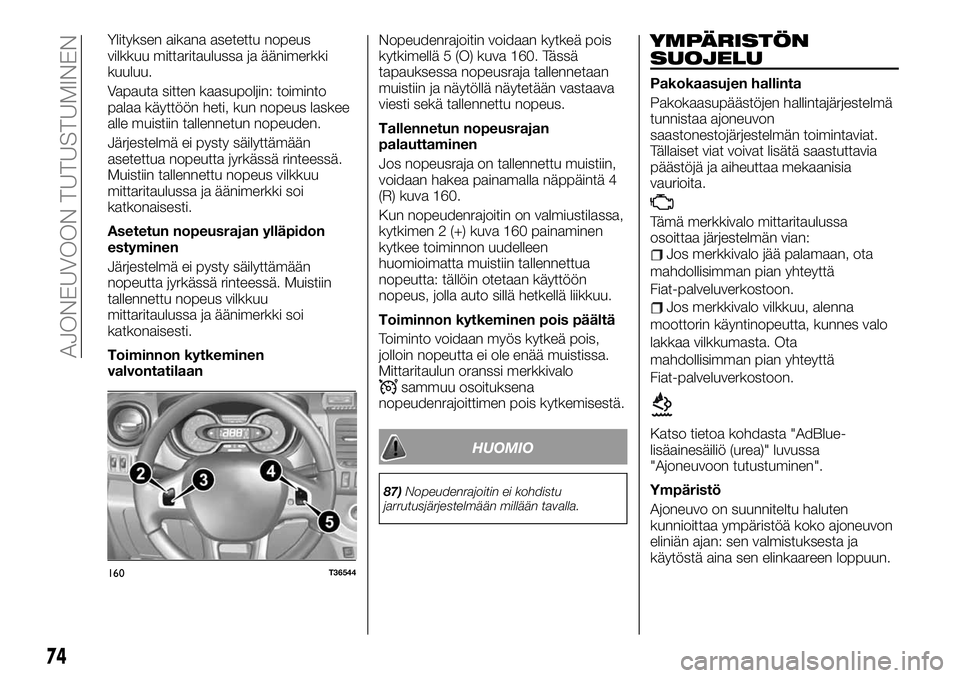

Ylityksen aikana asetettu nopeus
vilkkuu mittaritaulussa ja äänimerkki
kuuluu.
Vapauta sitten kaasupoljin: toiminto
palaa käyttöön heti, kun nopeus laskee
alle muistiin tallennetun nopeuden.
Järjestelmä ei pysty säilyttämään
asetettua nopeutta jyrkässä rinteessä.
Muistiin tallennettu nopeus vilkkuu
mittaritaulussa ja äänimerkki soi
katkonaisesti.
Asetetun nopeusrajan ylläpidon
estyminen
Järjestelmä ei pysty säilyttämään
nopeutta jyrkässä rinteessä. Muistiin
tallennettu nopeus vilkkuu
mittaritaulussa ja äänimerkki soi
katkonaisesti.
Toiminnon kytkeminen
valvontatilaanNopeudenrajoitin voidaan kytkeä pois
kytkimellä 5 (O) kuva 160. Tässä
tapauksessa nopeusraja tallennetaan
muistiin ja näytöllä näytetään vastaava
viesti sekä tallennettu nopeus.
Tallennetun nopeusrajan
palauttaminen
Jos nopeusraja on tallennettu muistiin,
voidaan hakea painamalla näppäintä 4
(R) kuva 160.
Kun nopeudenrajoitin on valmiustilassa,
kytkimen 2 (+) kuva 160 painaminen
kytkee toiminnon uudelleen
huomioimatta muistiin tallennettua
nopeutta: tällöin otetaan käyttöön
nopeus, jolla auto sillä hetkellä liikkuu.
Toiminnon kytkeminen pois päältä
Toiminto voidaan myös kytkeä pois,
jolloin nopeutta ei ole enää muistissa.
Mittaritaulun oranssi merkkivalo
sammuu osoituksena
nopeudenrajoittimen pois kytkemisestä.
HUOMIO
87)Nopeudenrajoitin ei kohdistu
jarrutusjärjestelmään millään tavalla.
YMPÄRISTÖN
SUOJELU
Pakokaasujen hallinta
Pakokaasupäästöjen hallintajärjestelmä
tunnistaa ajoneuvon
saastonestojärjestelmän toimintaviat.
Tällaiset viat voivat lisätä saastuttavia
päästöjä ja aiheuttaa mekaanisia
vaurioita.
Tämä merkkivalo mittaritaulussa
osoittaa järjestelmän vian:
Jos merkkivalo jää palamaan, ota
mahdollisimman pian yhteyttä
Fiat-palveluverkostoon.
Jos merkkivalo vilkkuu, alenna
moottorin käyntinopeutta, kunnes valo
lakkaa vilkkumasta. Ota
mahdollisimman pian yhteyttä
Fiat-palveluverkostoon.
Katso tietoa kohdasta "AdBlue-
lisäainesäiliö (urea)" luvussa
"Ajoneuvoon tutustuminen".
Ympäristö
Ajoneuvo on suunniteltu haluten
kunnioittaa ympäristöä koko ajoneuvon
eliniän ajan: sen valmistuksesta ja
käytöstä aina sen elinkaareen loppuun.
160T36544
74
AJONEUVOON TUTUSTUMINEN

Valmistus
Autosi on valmistettu teollisuusalueella,
jolla pyritään vähentämään teollisuuden
vaikutuksia asukkaisiin ja ympäröivään
luontoon. Esimerkiksi veden ja energian
kulutusta on vähennetty, näkyviä
haittoja ja meluhaittoja on vähennetty,
samoin päästöjä ilmakehään ja veteen.
Jätteitä lajitellaan ja kierrätetään.
Päästöt
Autosi on suunniteltu siten, että se
tuottaa käytössä vähemmän
kasvihuonekaasupäästöjä (CO
2) ja näin
ollen kuluttaa vähemmän (esimerkiksi:
170 g/km vastaa dieselauton kulusta
6,4 l/100 km).
Lisäksi autoissa on
saasteenestojärjestelmiä, kuten
katalysaattori, lambda-anturi jne.
Joissakin ajoneuvoissa tätä järjestelmää
täydentää hiukkassuodatin, joka
vähentää hiukkaspäästöjä.
Ympäristön suojelu
Käytetyt ja määräaikaishuollon
yhteydessä vaihdetut osat (akku,
paristot, öljy- ja ilmansuodatin...) ja
öljykanisterit (tyhjät tai jäteöljykanisterit)
on toimitettava ongelmajätekeräykseen.
Kun haluat toimittaa romutettavan
ajoneuvosi ilman lisäkustannuksia, ota
yhteyttä jälleenmyyjäämme toisen
ajoneuvon ostamiseksi tai FCA:n
valtuuttamaan vastaanotto- ja
romutuskeskukseen.Kyseiset keskukset on valittu
huolellisesti, jotta voidaan taata
asianmukaiset laatukriteerit täyttävä
palvelu hävitettävien ajoneuvojen
keräyksen, käsittelyn ja kierrätyksen
osalta ympäristöä kunnioittaen.
Kierrätettävyys
Autosi on 85 % kierrätettävissä ja 95 %
uudelleen käytettävissä.
Näiden tavoitteiden saavuttamiseksi
ajoneuvon useat osat on suunniteltu
siten, että ne voidaan kierrättää.
Suunnittelu ja materiaalit on tutkittu
erittäin tarkasti, jotta osat voidaan
helposti purkaa ja siirtää niille varattuihin
erikoispaikkoihin.
Raaka-ainevarantojen säilyttämiseksi
ajoneuvossa on useita kierrätettäviä
muoviosia tai uusiutuvia osia (kasvi- tai
eläinperäiset materiaalit, kuten puuvilla
tai villa).
DIESELMALLIEN
ERITYISPIIRTEET
88)
18)
Moottorin käyntinopeus
Dieselmoottoreissa on
ruiskutusjärjestelmä, joka estää
käyntinopeuden nousemisen tietyn
arvon yli kytketystä vaihteesta
riippumatta.
Jos näytöllä näkyy viesti "Päästöjen
hallinta, tarkasta" ja merkkivalo
ja
varoitusvalopalavat, ota
välittömästi yhteyttä Fiat-
huoltoverkostoon.
Käytetystä polttoaineesta riippuen
joissakin harvoissa tapauksissa
ajoneuvosta voi tulla ajon aikana
valkoista savua.
Tämä johtuu hiukkassuodattimen
automaattisesta puhdistuksesta eikä se
vaikuta ajoneuvon toimintaan.
Kun polttoaine loppuu kokonaan
Kun polttoainetta on tankattu
polttoaineen kokonaan loppumisen
jälkeen, polttoainepiiri on viritettävä:
katso ennen moottorin käynnistämistä
kohdasta "Ajoneuvon tankkaaminen".

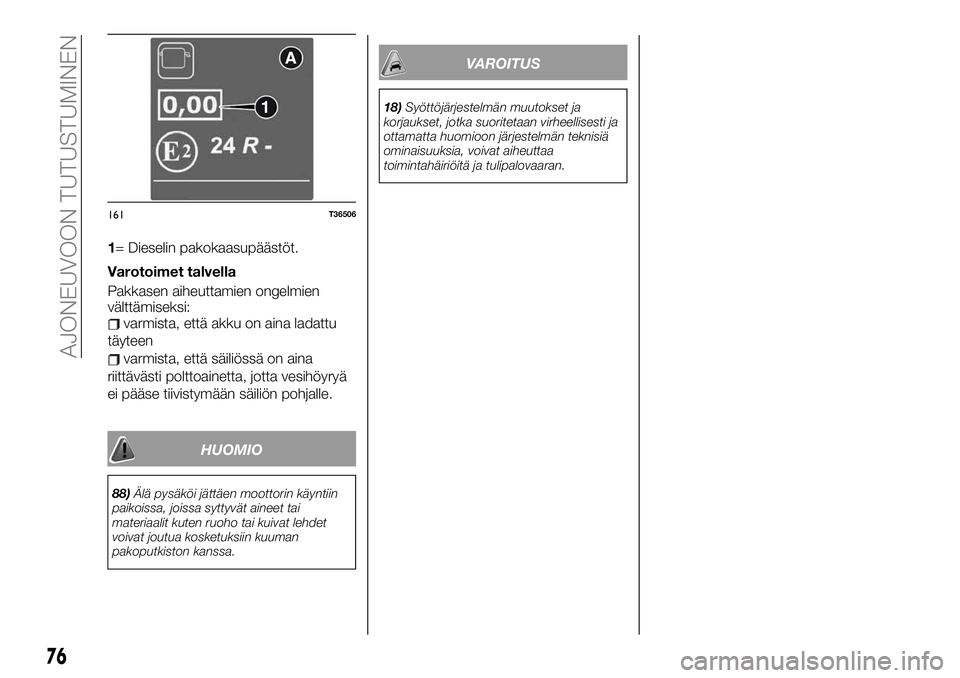

Moottorin savutason kilpi
Tiedot (1) näytetään moottoritilassa
olevassa kilvessä A kuva 161.
75

1= Dieselin pakokaasupäästöt.
Varotoimet talvella
Pakkasen aiheuttamien ongelmien
välttämiseksi:
varmista, että akku on aina ladattu
täyteen
varmista, että säiliössä on aina
riittävästi polttoainetta, jotta vesihöyryä
ei pääse tiivistymään säiliön pohjalle.
HUOMIO
88)Älä pysäköi jättäen moottorin käyntiin
paikoissa, joissa syttyvät aineet tai
materiaalit kuten ruoho tai kuivat lehdet
voivat joutua kosketuksiin kuuman
pakoputkiston kanssa.
VAROITUS
18)Syöttöjärjestelmän muutokset ja
korjaukset, jotka suoritetaan virheellisesti ja
ottamatta huomioon järjestelmän teknisiä
ominaisuuksia, voivat aiheuttaa
toimintahäiriöitä ja tulipalovaaran.
161T36506
76

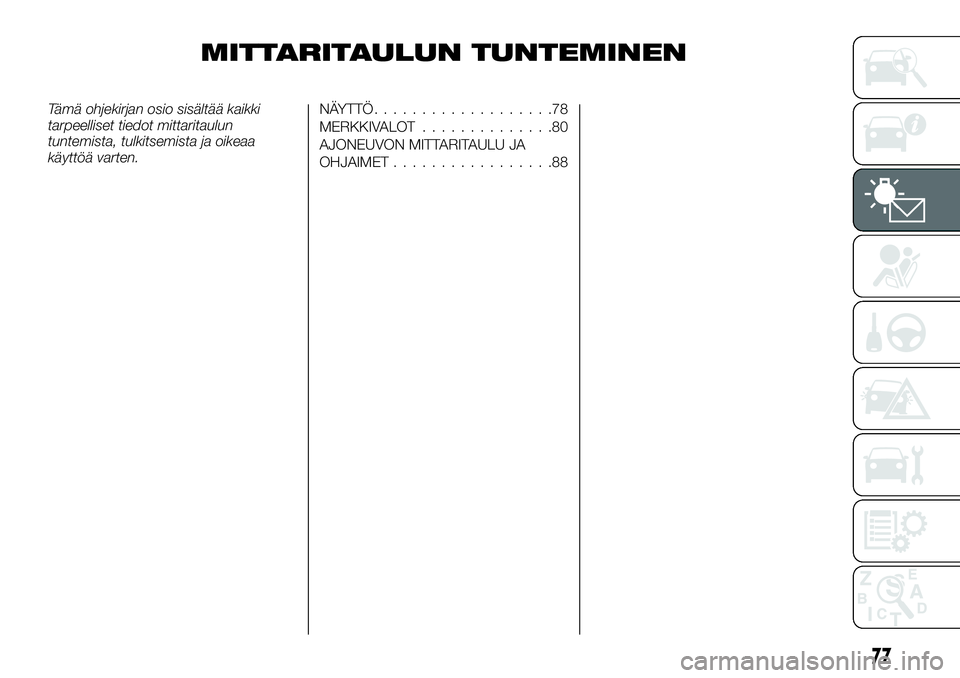

AJONEUVOON TUTUSTUMINEN

MITTARITAULUN TUNTEMINEN
Tämä ohjekirjan osio sisältää kaikki
tarpeelliset tiedot mittaritaulun
tuntemista, tulkitsemista ja oikeaa
käyttöä varten.NÄYTTÖ...................78
MERKKIVALOT..............80
AJONEUVON MITTARITAULU JA
OHJAIMET.................88
77

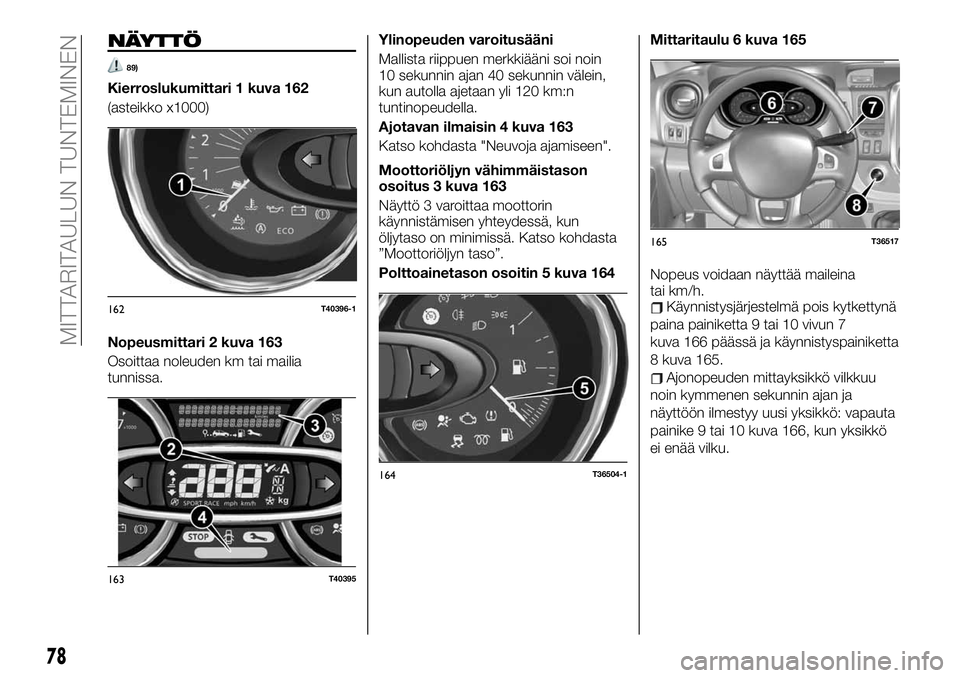

NÄYTTÖ
89)
Kierroslukumittari 1 kuva 162
(asteikko x1000)
Nopeusmittari 2 kuva 163
Osoittaa noleuden km tai mailia
tunnissa.Ylinopeuden varoitusääni
Mallista riippuen merkkiääni soi noin
10 sekunnin ajan 40 sekunnin välein,
kun autolla ajetaan yli 120 km:n
tuntinopeudella.
Ajotavan ilmaisin 4 kuva 163
Katso kohdasta "Neuvoja ajamiseen".
Moottoriöljyn vähimmäistason
osoitus 3 kuva 163
Näyttö 3 varoittaa moottorin
käynnistämisen yhteydessä, kun
öljytaso on minimissä. Katso kohdasta
”Moottoriöljyn taso”.
Polttoainetason osoitin 5 kuva 164Mittaritaulu 6 kuva 165
Nopeus voidaan näyttää maileina
tai km/h.
Käynnistysjärjestelmä pois kytkettynä
paina painiketta 9 tai 10 vivun 7
kuva 166 päässä ja käynnistyspainiketta
8 kuva 165.
Ajonopeuden mittayksikkö vilkkuu
noin kymmenen sekunnin ajan ja
näyttöön ilmestyy uusi yksikkö: vapauta
painike 9 tai 10 kuva 166, kun yksikkö
ei enää vilku.
162T40396-1
163T40395
164T36504-1
165T36517
78
MITTARITAULUN TUNTEMINEN
