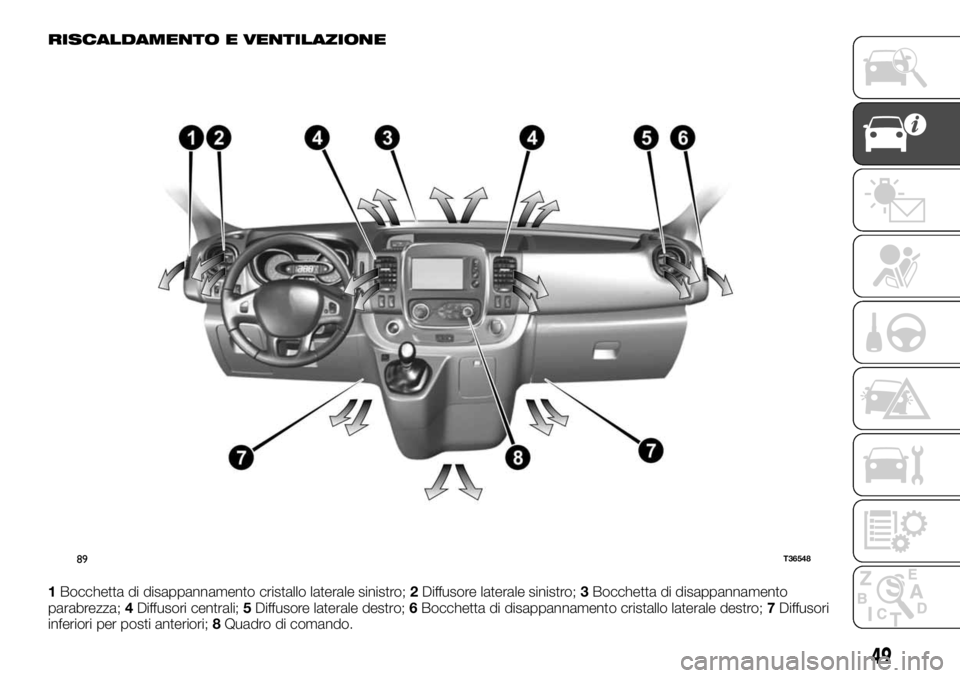

RISCALDAMENTO E VENTILAZIONE
1Bocchetta di disappannamento cristallo laterale sinistro;2Diffusore laterale sinistro;3Bocchetta di disappannamento
parabrezza;4Diffusori centrali;5Diffusore laterale destro;6Bocchetta di disappannamento cristallo laterale destro;7Diffusori
inferiori per posti anteriori;8Quadro di comando.
89T36548
49

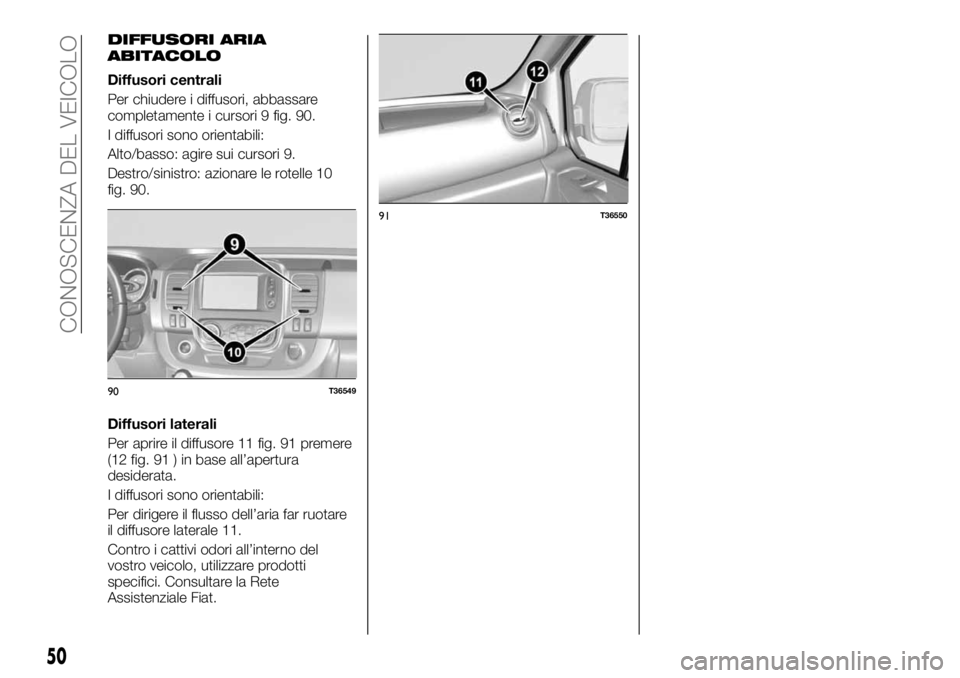

DIFFUSORI ARIA
ABITACOLO
Diffusori centrali
Per chiudere i diffusori, abbassare
completamente i cursori 9 fig. 90.
I diffusori sono orientabili:
Alto/basso: agire sui cursori 9.
Destro/sinistro: azionare le rotelle 10
fig. 90.
Diffusori laterali
Per aprire il diffusore 11 fig. 91 premere
(12 fig. 91 ) in base all’apertura
desiderata.
I diffusori sono orientabili:
Per dirigere il flusso dell’aria far ruotare
il diffusore laterale 11.
Contro i cattivi odori all’interno del
vostro veicolo, utilizzare prodotti
specifici. Consultare la Rete
Assistenziale Fiat.
90T36549
91T36550
50
CONOSCENZA DEL VEICOLO

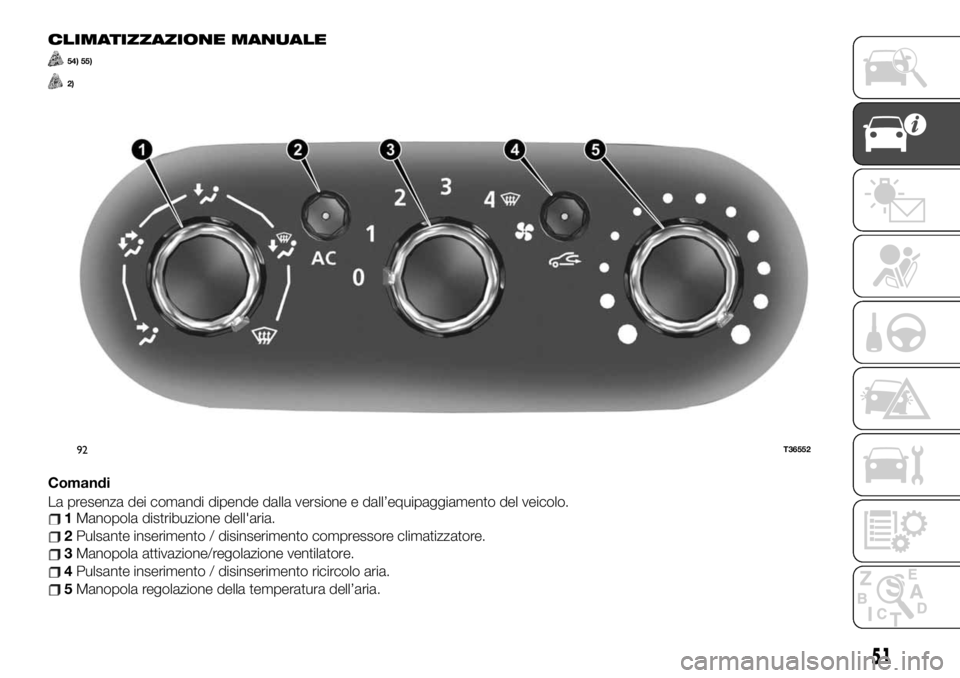

CLIMATIZZAZIONE MANUALE
54) 55)
2)
Comandi
La presenza dei comandi dipende dalla versione e dall’equipaggiamento del veicolo.
1Manopola distribuzione dell'aria.
2Pulsante inserimento / disinserimento compressore climatizzatore.
3Manopola attivazione/regolazione ventilatore.
4Pulsante inserimento / disinserimento ricircolo aria.
5Manopola regolazione della temperatura dell’aria.
92T36552
51

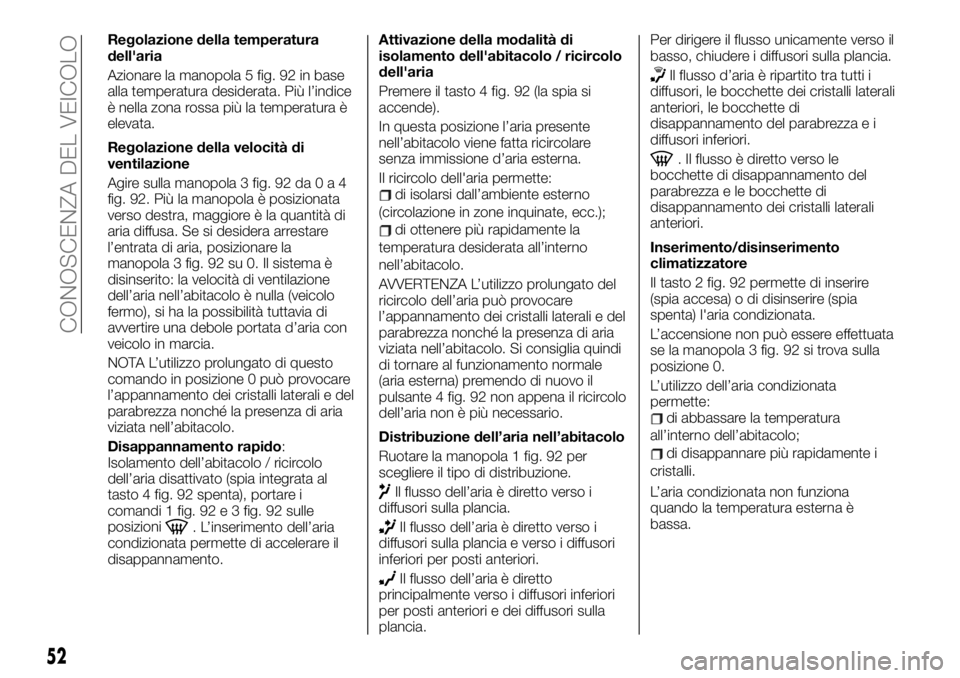

Regolazione della temperatura
dell'aria
Azionare la manopola 5 fig. 92 in base
alla temperatura desiderata. Più l’indice
è nella zona rossa più la temperatura è
elevata.
Regolazione della velocità di
ventilazione
Agire sulla manopola 3 fig. 92 da0a4
fig. 92. Più la manopola è posizionata
verso destra, maggiore è la quantità di
aria diffusa. Se si desidera arrestare
l’entrata di aria, posizionare la
manopola 3 fig. 92 su 0. Il sistema è
disinserito: la velocità di ventilazione
dell’aria nell’abitacolo è nulla (veicolo
fermo), si ha la possibilità tuttavia di
avvertire una debole portata d’aria con
veicolo in marcia.
NOTA L’utilizzo prolungato di questo
comando in posizione 0 può provocare
l’appannamento dei cristalli laterali e del
parabrezza nonché la presenza di aria
viziata nell’abitacolo.
Disappannamento rapido:
Isolamento dell’abitacolo / ricircolo
dell’aria disattivato (spia integrata al
tasto 4 fig. 92 spenta), portare i
comandi 1 fig. 92 e 3 fig. 92 sulle
posizioni
. L’inserimento dell’aria
condizionata permette di accelerare il
disappannamento.Attivazione della modalità di
isolamento dell'abitacolo / ricircolo
dell'aria
Premere il tasto 4 fig. 92 (la spia si
accende).
In questa posizione l’aria presente
nell’abitacolo viene fatta ricircolare
senza immissione d’aria esterna.
Il ricircolo dell'aria permette:
di isolarsi dall’ambiente esterno
(circolazione in zone inquinate, ecc.);
di ottenere più rapidamente la
temperatura desiderata all’interno
nell’abitacolo.
AVVERTENZA L’utilizzo prolungato del
ricircolo dell’aria può provocare
l’appannamento dei cristalli laterali e del
parabrezza nonché la presenza di aria
viziata nell’abitacolo. Si consiglia quindi
di tornare al funzionamento normale
(aria esterna) premendo di nuovo il
pulsante 4 fig. 92 non appena il ricircolo
dell’aria non è più necessario.
Distribuzione dell’aria nell’abitacolo
Ruotare la manopola 1 fig. 92 per
scegliere il tipo di distribuzione.
Il flusso dell’aria è diretto verso i
diffusori sulla plancia.
Il flusso dell’aria è diretto verso i
diffusori sulla plancia e verso i diffusori
inferiori per posti anteriori.
Il flusso dell’aria è diretto
principalmente verso i diffusori inferiori
per posti anteriori e dei diffusori sulla
plancia.Per dirigere il flusso unicamente verso il
basso, chiudere i diffusori sulla plancia.
Il flusso d’aria è ripartito tra tutti i
diffusori, le bocchette dei cristalli laterali
anteriori, le bocchette di
disappannamento del parabrezza e i
diffusori inferiori.
. Il flusso è diretto verso le
bocchette di disappannamento del
parabrezza e le bocchette di
disappannamento dei cristalli laterali
anteriori.
Inserimento/disinserimento
climatizzatore
Il tasto 2 fig. 92 permette di inserire
(spia accesa) o di disinserire (spia
spenta) l'aria condizionata.
L’accensione non può essere effettuata
se la manopola 3 fig. 92 si trova sulla
posizione 0.
L’utilizzo dell’aria condizionata
permette:
di abbassare la temperatura
all’interno dell’abitacolo;
di disappannare più rapidamente i
cristalli.
L’aria condizionata non funziona
quando la temperatura esterna è
bassa.
52
CONOSCENZA DEL VEICOLO

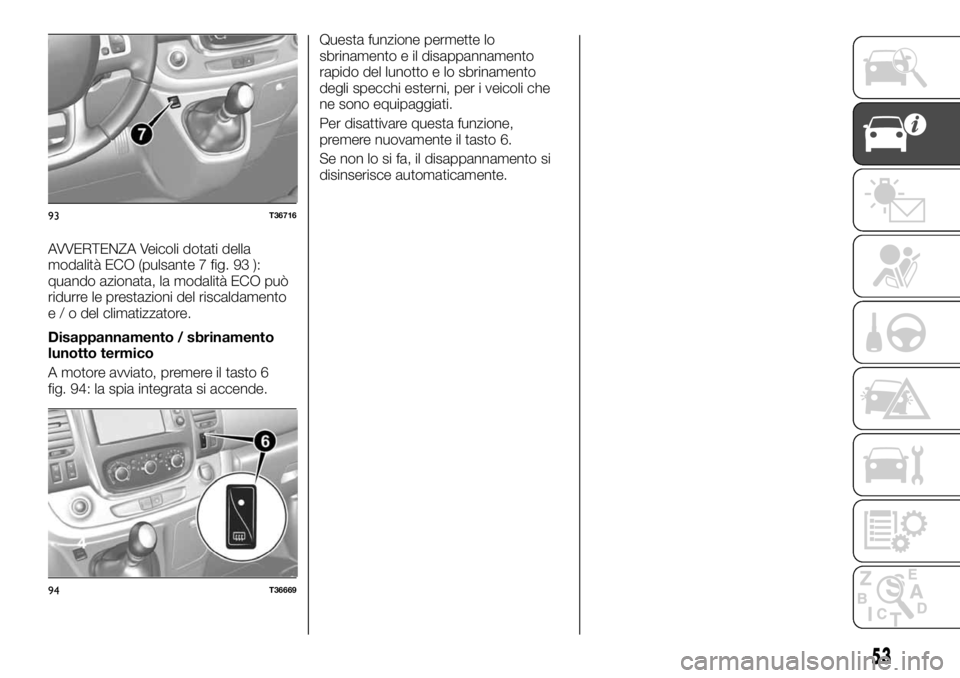

AVVERTENZA Veicoli dotati della
modalità ECO (pulsante 7 fig. 93 ):
quando azionata, la modalità ECO può
ridurre le prestazioni del riscaldamento
e / o del climatizzatore.
Disappannamento / sbrinamento
lunotto termico
A motore avviato, premere il tasto 6
fig. 94: la spia integrata si accende.Questa funzione permette lo
sbrinamento e il disappannamento
rapido del lunotto e lo sbrinamento
degli specchi esterni, per i veicoli che
ne sono equipaggiati.
Per disattivare questa funzione,
premere nuovamente il tasto 6.
Se non lo si fa, il disappannamento si
disinserisce automaticamente.
93T36716
94T36669
53

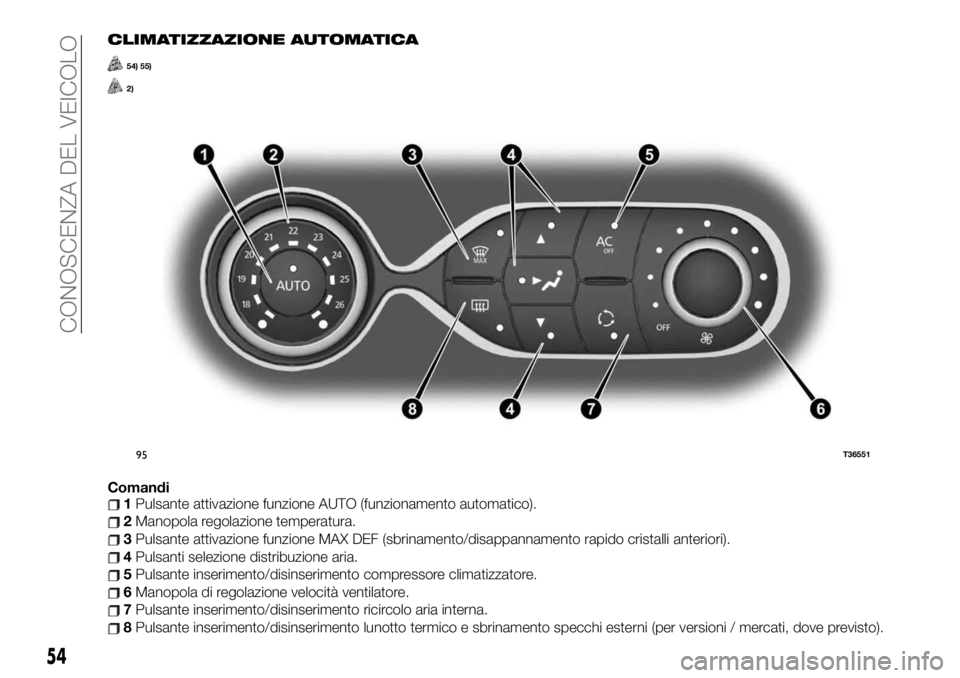

CLIMATIZZAZIONE AUTOMATICA
54) 55)
2)
Comandi1Pulsante attivazione funzione AUTO (funzionamento automatico).
2Manopola regolazione temperatura.
3Pulsante attivazione funzione MAX DEF (sbrinamento/disappannamento rapido cristalli anteriori).
4Pulsanti selezione distribuzione aria.
5Pulsante inserimento/disinserimento compressore climatizzatore.
6Manopola di regolazione velocità ventilatore.
7Pulsante inserimento/disinserimento ricircolo aria interna.
8Pulsante inserimento/disinserimento lunotto termico e sbrinamento specchi esterni (per versioni / mercati, dove previsto).
95T36551
54
CONOSCENZA DEL VEICOLO

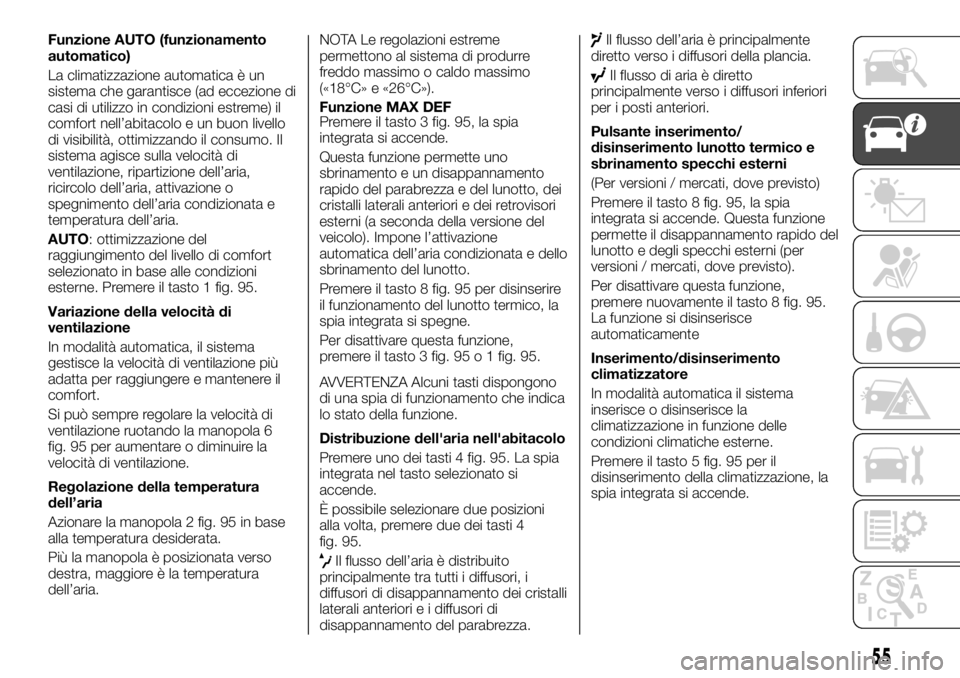

Funzione AUTO (funzionamento
automatico)
La climatizzazione automatica è un
sistema che garantisce (ad eccezione di
casi di utilizzo in condizioni estreme) il
comfort nell’abitacolo e un buon livello
di visibilità, ottimizzando il consumo. Il
sistema agisce sulla velocità di
ventilazione, ripartizione dell’aria,
ricircolo dell’aria, attivazione o
spegnimento dell’aria condizionata e
temperatura dell’aria.
AUTO: ottimizzazione del
raggiungimento del livello di comfort
selezionato in base alle condizioni
esterne. Premere il tasto 1 fig. 95.
Variazione della velocità di
ventilazione
In modalità automatica, il sistema
gestisce la velocità di ventilazione più
adatta per raggiungere e mantenere il
comfort.
Si può sempre regolare la velocità di
ventilazione ruotando la manopola 6
fig. 95 per aumentare o diminuire la
velocità di ventilazione.
Regolazione della temperatura
dell’aria
Azionare la manopola 2 fig. 95 in base
alla temperatura desiderata.
Più la manopola è posizionata verso
destra, maggiore è la temperatura
dell’aria.NOTA Le regolazioni estreme
permettono al sistema di produrre
freddo massimo o caldo massimo
(«18°C» e «26°C»).
Funzione MAX DEF
Premere il tasto 3 fig. 95, la spia
integrata si accende.
Questa funzione permette uno
sbrinamento e un disappannamento
rapido del parabrezza e del lunotto, dei
cristalli laterali anteriori e dei retrovisori
esterni (a seconda della versione del
veicolo). Impone l’attivazione
automatica dell’aria condizionata e dello
sbrinamento del lunotto.
Premere il tasto 8 fig. 95 per disinserire
il funzionamento del lunotto termico, la
spia integrata si spegne.
Per disattivare questa funzione,
premere il tasto 3 fig. 95 o 1 fig. 95.
AVVERTENZA Alcuni tasti dispongono
di una spia di funzionamento che indica
lo stato della funzione.
Distribuzione dell'aria nell'abitacolo
Premere uno dei tasti 4 fig. 95. La spia
integrata nel tasto selezionato si
accende.
È possibile selezionare due posizioni
alla volta, premere due dei tasti 4
fig. 95.
Il flusso dell’aria è distribuito
principalmente tra tutti i diffusori, i
diffusori di disappannamento dei cristalli
laterali anteriori e i diffusori di
disappannamento del parabrezza.
Il flusso dell’aria è principalmente
diretto verso i diffusori della plancia.
Il flusso di aria è diretto
principalmente verso i diffusori inferiori
per i posti anteriori.
Pulsante inserimento/
disinserimento lunotto termico e
sbrinamento specchi esterni
(Per versioni / mercati, dove previsto)
Premere il tasto 8 fig. 95, la spia
integrata si accende. Questa funzione
permette il disappannamento rapido del
lunotto e degli specchi esterni (per
versioni / mercati, dove previsto).
Per disattivare questa funzione,
premere nuovamente il tasto 8 fig. 95.
La funzione si disinserisce
automaticamente
Inserimento/disinserimento
climatizzatore
In modalità automatica il sistema
inserisce o disinserisce la
climatizzazione in funzione delle
condizioni climatiche esterne.
Premere il tasto 5 fig. 95 per il
disinserimento della climatizzazione, la
spia integrata si accende.
55

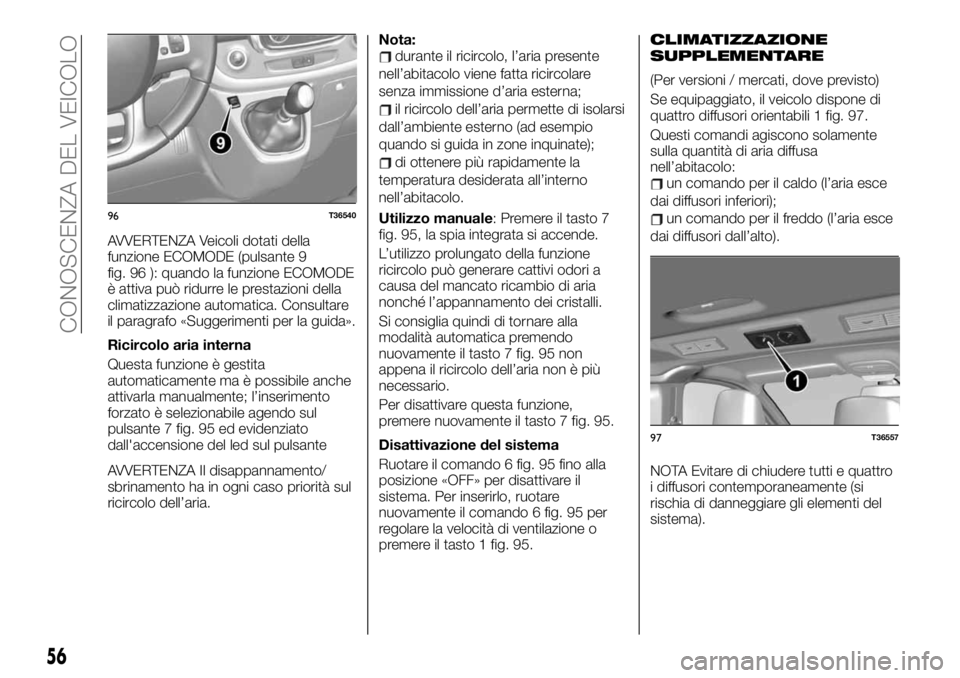

AVVERTENZA Veicoli dotati della
funzione ECOMODE (pulsante 9
fig. 96 ): quando la funzione ECOMODE
è attiva può ridurre le prestazioni della
climatizzazione automatica. Consultare
il paragrafo «Suggerimenti per la guida».
Ricircolo aria interna
Questa funzione è gestita
automaticamente ma è possibile anche
attivarla manualmente; l’inserimento
forzato è selezionabile agendo sul
pulsante 7 fig. 95 ed evidenziato
dall'accensione del led sul pulsante
AVVERTENZA Il disappannamento/
sbrinamento ha in ogni caso priorità sul
ricircolo dell’aria.Nota:
durante il ricircolo, l’aria presente
nell’abitacolo viene fatta ricircolare
senza immissione d’aria esterna;
il ricircolo dell’aria permette di isolarsi
dall’ambiente esterno (ad esempio
quando si guida in zone inquinate);
di ottenere più rapidamente la
temperatura desiderata all’interno
nell’abitacolo.
Utilizzo manuale: Premere il tasto 7
fig. 95, la spia integrata si accende.
L’utilizzo prolungato della funzione
ricircolo può generare cattivi odori a
causa del mancato ricambio di aria
nonché l’appannamento dei cristalli.
Si consiglia quindi di tornare alla
modalità automatica premendo
nuovamente il tasto 7 fig. 95 non
appena il ricircolo dell’aria non è più
necessario.
Per disattivare questa funzione,
premere nuovamente il tasto 7 fig. 95.
Disattivazione del sistema
Ruotare il comando 6 fig. 95 fino alla
posizione «OFF» per disattivare il
sistema. Per inserirlo, ruotare
nuovamente il comando 6 fig. 95 per
regolare la velocità di ventilazione o
premere il tasto 1 fig. 95.
CLIMATIZZAZIONE
SUPPLEMENTARE
(Per versioni / mercati, dove previsto)
Se equipaggiato, il veicolo dispone di
quattro diffusori orientabili 1 fig. 97.
Questi comandi agiscono solamente
sulla quantità di aria diffusa
nell’abitacolo:
un comando per il caldo (l’aria esce
dai diffusori inferiori);
un comando per il freddo (l’aria esce
dai diffusori dall’alto).
NOTA Evitare di chiudere tutti e quattro
i diffusori contemporaneamente (si
rischia di danneggiare gli elementi del
sistema).96T36540
97T36557
56
CONOSCENZA DEL VEICOLO

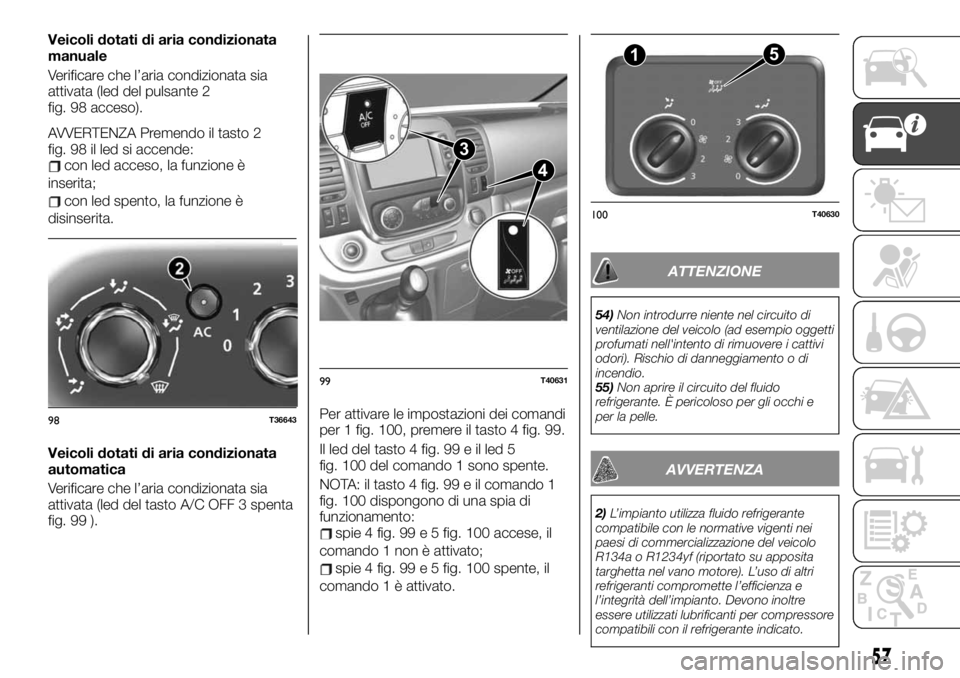

Veicoli dotati di aria condizionata
manuale
Verificare che l’aria condizionata sia
attivata (led del pulsante 2
fig. 98 acceso).
AVVERTENZA Premendo il tasto 2
fig. 98 il led si accende:
con led acceso, la funzione è
inserita;
con led spento, la funzione è
disinserita.
Veicoli dotati di aria condizionata
automatica
Verificare che l’aria condizionata sia
attivata (led del tasto A/C OFF 3 spenta
fig. 99 ).Per attivare le impostazioni dei comandi
per 1 fig. 100, premere il tasto 4 fig. 99.
Il led del tasto 4 fig. 99 e il led 5
fig. 100 del comando 1 sono spente.
NOTA: il tasto 4 fig. 99 e il comando 1
fig. 100 dispongono di una spia di
funzionamento:
spie 4 fig. 99 e 5 fig. 100 accese, il
comando 1 non è attivato;
spie 4 fig. 99 e 5 fig. 100 spente, il
comando 1 è attivato.
ATTENZIONE
54)Non introdurre niente nel circuito di
ventilazione del veicolo (ad esempio oggetti
profumati nell'intento di rimuovere i cattivi
odori). Rischio di danneggiamento o di
incendio.
55)Non aprire il circuito del fluido
refrigerante. È pericoloso per gli occhi e
per la pelle.
AVVERTENZA
2)L’impianto utilizza fluido refrigerante
compatibile con le normative vigenti nei
paesi di commercializzazione del veicolo
R134a o R1234yf (riportato su apposita
targhetta nel vano motore). L’uso di altri
refrigeranti compromette l’efficienza e
l’integrità dell’impianto. Devono inoltre
essere utilizzati lubrificanti per compressore
compatibili con il refrigerante indicato.
98T36643
3
4
99T40631
15
100T40630
57

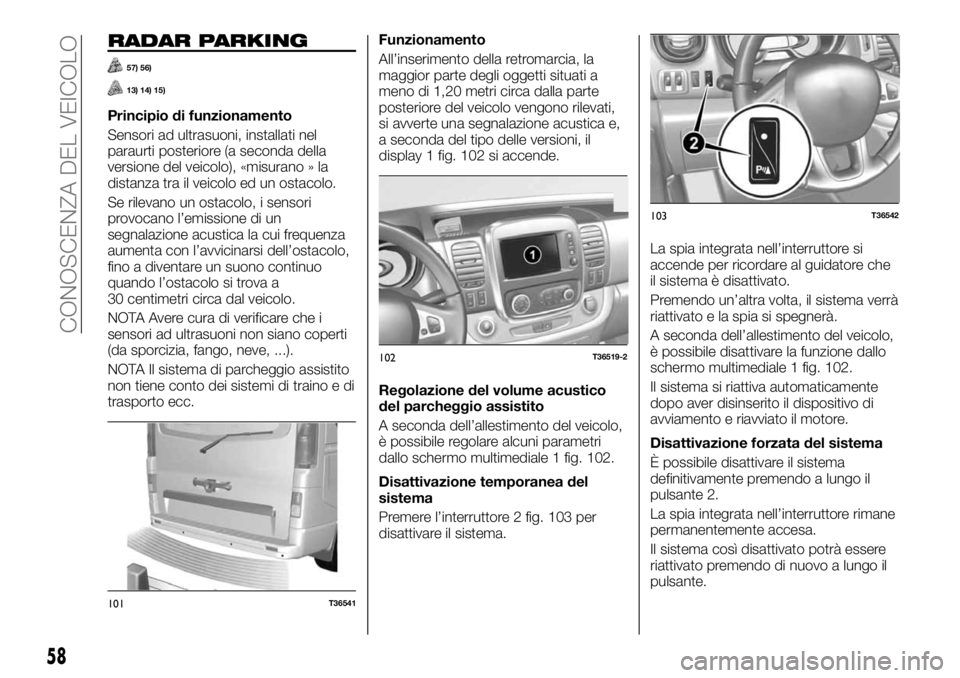

RADAR PARKING
57) 56)
13) 14) 15)
Principio di funzionamento
Sensori ad ultrasuoni, installati nel
paraurti posteriore (a seconda della
versione del veicolo), «misurano » la
distanza tra il veicolo ed un ostacolo.
Se rilevano un ostacolo, i sensori
provocano l’emissione di un
segnalazione acustica la cui frequenza
aumenta con l’avvicinarsi dell’ostacolo,
fino a diventare un suono continuo
quando l’ostacolo si trova a
30 centimetri circa dal veicolo.
NOTA Avere cura di verificare che i
sensori ad ultrasuoni non siano coperti
(da sporcizia, fango, neve, ...).
NOTA Il sistema di parcheggio assistito
non tiene conto dei sistemi di traino e di
trasporto ecc.Funzionamento
All’inserimento della retromarcia, la
maggior parte degli oggetti situati a
meno di 1,20 metri circa dalla parte
posteriore del veicolo vengono rilevati,
si avverte una segnalazione acustica e,
a seconda del tipo delle versioni, il
display 1 fig. 102 si accende.
Regolazione del volume acustico
del parcheggio assistito
A seconda dell’allestimento del veicolo,
è possibile regolare alcuni parametri
dallo schermo multimediale 1 fig. 102.
Disattivazione temporanea del
sistema
Premere l’interruttore 2 fig. 103 per
disattivare il sistema.La spia integrata nell’interruttore si
accende per ricordare al guidatore che
il sistema è disattivato.
Premendo un’altra volta, il sistema verrà
riattivato e la spia si spegnerà.
A seconda dell’allestimento del veicolo,
è possibile disattivare la funzione dallo
schermo multimediale 1 fig. 102.
Il sistema si riattiva automaticamente
dopo aver disinserito il dispositivo di
avviamento e riavviato il motore.
Disattivazione forzata del sistema
È possibile disattivare il sistema
definitivamente premendo a lungo il
pulsante 2.
La spia integrata nell’interruttore rimane
permanentemente accesa.
Il sistema così disattivato potrà essere
riattivato premendo di nuovo a lungo il
pulsante.
101T36541
102T36519-2
103T36542
58
CONOSCENZA DEL VEICOLO
