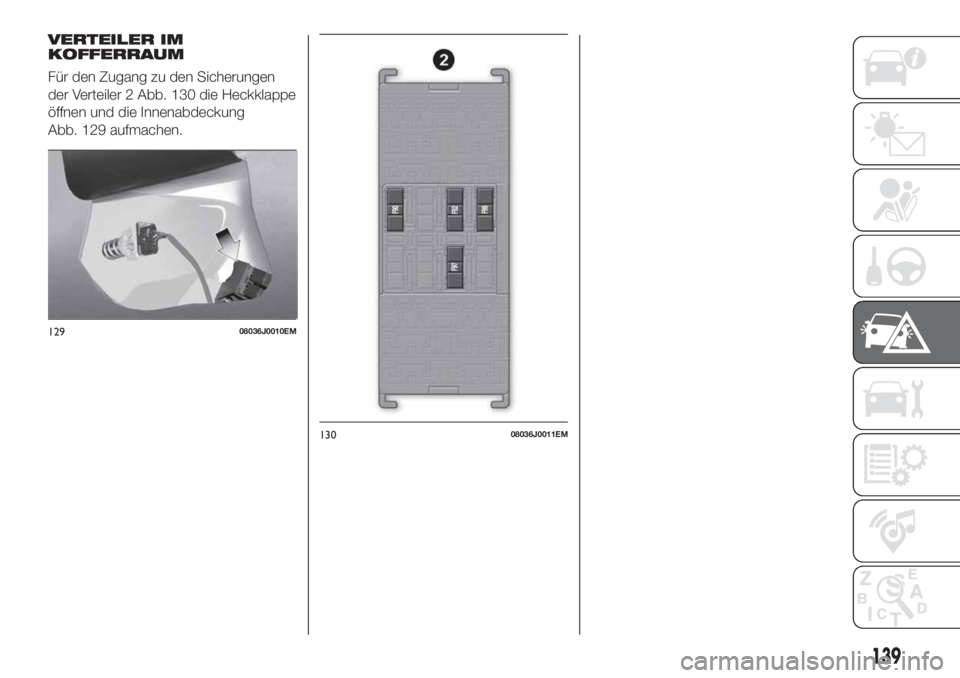

VERTEILER IM
KOFFERRAUM
Für den Zugang zu den Sicherungen
der Verteiler 2 Abb. 130 die Heckklappe
öffnen und die Innenabdeckung
Abb. 129 aufmachen.
12908036J0010EM
13008036J0011EM
139

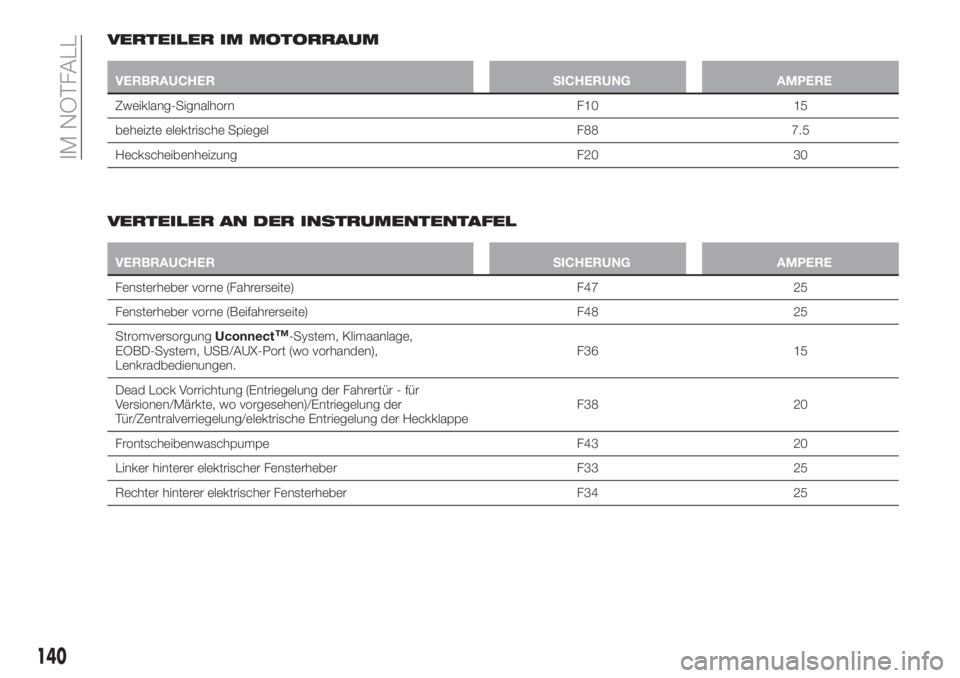

VERTEILER IM MOTORRAUM
VERBRAUCHER SICHERUNG AMPERE
Zweiklang-Signalhorn F10 15
beheizte elektrische Spiegel F88 7.5
Heckscheibenheizung F20 30
VERTEILER AN DER INSTRUMENTENTAFEL
VERBRAUCHER SICHERUNG AMPERE
Fensterheber vorne (Fahrerseite) F47 25
Fensterheber vorne (Beifahrerseite) F48 25
StromversorgungUconnect
™-System, Klimaanlage,
EOBD-System, USB/AUX-Port (wo vorhanden),
Lenkradbedienungen.F36 15
Dead Lock Vorrichtung (Entriegelung der Fahrertür - für
Versionen/Märkte, wo vorgesehen)/Entriegelung der
Tür/Zentralverriegelung/elektrische Entriegelung der HeckklappeF38 20
Frontscheibenwaschpumpe F43 20
Linker hinterer elektrischer Fensterheber F33 25
Rechter hinterer elektrischer Fensterheber F34 25
140
IM NOTFALL

VERTEILER IM KOFFERRAUM
VERBRAUCHER SICHERUNG AMPERE
Stromsteckbuchse 12 V hinten F97 15
Heizung Fahrersitz F99 10
Heizung Beifahrersitz F92 10
Einstellung Lordosestütze Fahrersitz F90 10
ZUR BEACHTUNG
131)Sollte die Sicherung erneut durchbrennen, wenden Sie sich bitte an das Fiat-Kundendienstnetz.
132)Die Sicherung darf niemals durch eine neue mit höherer Stromstärke ersetzt werden. BRANDGEFAHR.
133)Wenn eine Sicherung, die NICHT auf dieser oder der folgenden Seite aufgeführt ist, ausgelöst wird, wenden Sie sich an den
FIAT-Kundendienst.
134)Vor dem Austausch einer Sicherung prüfen, ob die Startvorrichtung auf STOP gedreht ist, ob bei der mechanischen Version der
Schlüssel abgezogen ist und/oder alle Verbraucher ausgeschaltet sind.
ZUR BEACHTUNG
50)Eine defekte Sicherung darf niemals durch Metalldrähte oder andere Materialien ersetzt werden.
51)Wenn eine Reinigung des Motorraumes erforderlich ist, ist darauf zu achten, den Wasserstrahl nicht direkt auf das Steuergerät im
Motorraum und auf die Scheibenwischermotoren zu richten.
141

RADWECHSEL
WAGENHEBER
Bitte Folgendes beachten:
Der Wagenheber wiegt 2,15 kg;
Der Wagenheber kann nicht repariert
werden: im Schadensfall muss er durch
einen anderen, originalen Wagenheber
ersetzt werden;
Am Wagenheber darf außer der
Handkurbel kein Werkzeug montiert
werden.
Wartung
Darauf achten, dass sich an der
„Schnecke” kein Schmutz ansammelt;
die „Schnecke” muss immer
geschmiert sein;
keine Änderungen am Wagenheber
vornehmen.
Unzulässige Einsatzbedingungen
Temperaturen unter -40 °C;
auf sandigem oder schlammigem
Untergrund;
auf unebenem Boden;
auf Straßen mit starkem Gefälle;
unter extremen
Witterungsbedingungen: Gewitter,
Wirbelsturm, Schneesturm, Sturm usw.;
Reparaturen bei direktem Kontakt mit
dem Motor oder unter dem Auto;
auf Schiffen.
VORGEHEN BEI EINEM
RADWECHSEL
135) 136) 137) 138) 139) 140)
52) 53)
Vorgehensweise:
Das Fahrzeug in einer Position
anhalten, die keine Gefahr für den
Verkehr darstellt und das sichere
Wechseln des Rades ermöglicht. Der
Boden muss möglichst eben und
ausreichend kompakt sein;
Den Motor abstellen, die
Warnblinkanlage einschalten und die
Feststellbremse anziehen.
Den ersten oder den Rückwärtsgang
einlegen oder bei Versionen mit
Automatikgetriebe (wo vorhanden) den
Gangwählhebel auf P (Parken)
schieben.
Vor dem Aussteigen aus dem
Fahrzeug die Warnweste anziehen (auf
jeden Fall die Straßenverkehrsordnung
des Landes, in dem Sie sich befinden,
beachten).
den Kofferraum öffnen und die
Bodenverkleidung anheben;
mit dem Schlüssel 4 aus dem
Werkzeugkasten den Verschlussring 1
Abb. 131 aufschrauben;
den Werkzeugkasten 3 entnehmen
und neben das auszuwechselnde Rad
stellen;
das Notrad 2 herausnehmen;
den Haltekeil 1 Abb. 132 nehmen
und wie in der Abbildung gezeigt
aufklappen;
13108046J0002EM
13208046J0007EM
142
IM NOTFALL

den Haltekeil 1 am Rad diagonal
gegenüber dem Rad positionieren, das
ersetzt werden muss (siehe Abb. 133 ),
so dass das Fahrzeug sich im
angehobenen Zustand nicht bewegt;
Ausführungen mit Stahlfelgen: Die
Radkappe 1 Abb. 134 mit dem
Werkzeug 2 Abb. 135 aus dem
Werkzeugkasten entfernen: Das
Werkzeug mit zwei Fingern ergreifen,
den Federkeil zwischen Reifen und
Radkappe einführen und senkrecht zum
Rad zum Körper hin ziehen;
die Befestigungsbolzen mit dem
mitgelieferten Schlüssel 1 Abb. 136 um
etwa eine Umdrehung lockern; am
Fahrzeug rütteln, um das Ablösen der
Felge von der Radnabe zu erleichtern;
Die Vorrichtung 1 Abb. 137 so
betätigen, dass der Wagenheber flach
liegt, bis der obere Teil des
Wagenhebers 2 richtig unter dem
Längsträger 3 des Fahrzeugs
positioniert werden kann und mit der
Markierung
am selben
übereinstimmt.
13308046J0004EM13408046J0012EM
13508046J0013EM
13608046J0005EM
13708046J0006EM
143

unterrichten, damit sie sich aus seiner
Nähe entfernen und das Fahrzeug
solange nicht berühren, bis es wieder
heruntergelassen wird;
die Handkurbel 1 Abb. 137 des
Wagenhebers im Uhrzeigersinn drehen
und das Fahrzeug anheben, bis das
Rad zwei bis drei Zentimeter über dem
Boden hängt;
die Befestigungsbolzen gänzlich
ausdrehen und das beschädigte Rad
abnehmen;
sicherstellen, dass die
Kontaktflächen zwischen Ersatzrad und
Radnabe einwandfrei sauber sind, da
eventuelle Verunreinigungen später das
Lockern der Befestigungsbolzen
verursachen könnten;
das Ersatzrad anbringen, dabei den
ersten Bolzen in die Bohrung, die dem
Ventil am nächsten ist, einstecken und
um zwei Umdrehungen eindrehen;
ebenso mit den restlichen Bolzen
verfahren;
alle Befestigungsbolzen mit dem
Schlüssel 1 Abb. 136 anziehen;
die Handkurbel 1 Abb. 137 des
Wagenhebers gegen den Uhrzeigersinn
drehen, um das Fahrzeug
herunterzulassen; anschließend den
Wagenheber herausziehen;
die Radbolzen mit dem mitgelieferten
Schlüssel gleichmäßig über Kreuz in der
dargestellten Reihenfolge (siehe
Abb. 139 ) festziehen;
Ausführungen mit Stahlfelgen: Die
Nut 1 Abb. 140 an der Radkappe (siehe
Symbol 2) muss mit dem Reifenventil
übereinstimmen;
den Innenteil der Kappe auf die
Radfelge legen;
die Radkappe einrasten und an den
in Abb. Abb. 141 gezeigten Punkten
eine axiale Kraft ausüben, um eine
korrekte Verbindung von Rad und
Kappe zu ermöglichen.
Nach beendeter Arbeit
das Ersatzrad in die entsprechende
Aufnahme im Gepäckraum legen;
13808046J0001EM
139F1B0225C
14008046J0010EM
14108046J0011EM
144
IM NOTFALL
Eventuell anwesende Personen über
das Anheben des Fahrzeugs

Den halb geöffneten Wagenheber
wieder in seinem Behälter 3
Abb. 131 verstauen und fest in die
Aufnahme drücken, um Vibrationen
während der Fahrt zu vermeiden;
Die benutzten Werkzeuge wieder in
die im Werkzeugkasten vorgesehenen
Aufnahmen einsetzen.
den Behälter 3 mit den Werkzeugen
in das Reserverad legen;
die Blockiervorrichtung 1
Abb. 131 des Werkzeugkastens
einschrauben;
die Bodenverkleidung im Kofferraum
wieder einsetzen.
HINWEIS: Wenn man ein Rad mit
Leichtmetallfelgen auswechselt,
empfiehlt es sich, sofern es
vorübergehend in der Aufnahme des
Ersatzrades untergebracht werden soll,
dieses kopfüber mit dem schönen Teil
nach oben gerichtet zu positionieren.
HINWEISEDie Räder mit vorgegebener
Drehrichtung sind an einem Pfeil an der
Reifenflanke erkennbar. Die Ausrichtung
ist bei diesen Reifen unbedingt zu
beachten. Nur so sind Haftung,
Geräusch,Abnutzungsfestigkeit und Drainage auf
nassem Untergrund gewährleistet.
Sollte nach einer Reifenpanne eines
dieser Räder in falscher Ausrichtung
montiert werden müssen, sehr
vorsichtig fahren, und daran denken,
dass die Leistung unter diesen
Bedingungen beschränkt ist. Dies muss
insbesondere bei nasser Fahrbahn
berücksichtigt werden.
Um die Vorteile dieser Reifen mit
vorgegebener Laufrichtung richtig
auszunutzen, sollten die Reifen dann so
schnell wie möglich wieder mit der
korrekten Ausrichtung angebaut
werden.
ZUR BEACHTUNG
135)Wenn das ersetzte Rad und der
Wagenheber in der Fahrgastzelle
transportiert werden, stellen sie bei heftiger
Bremsung oder Unfällen eine große Gefahr
dar. Den platten Reifen und den
Wagenheber immer in der Aufnahme im
Kofferraum aufbewahren.
136)Es ist sehr gefährlich, ein Rad auf der
zur Fahrspur gerichteten Fahrzeugseite
auszutauschen: vergewissern Sie sich,
dass sich das Fahrzeug in einem
ausreichenden Abstand von der Straße
befindet, um Unfällen vorzubeugen.137)Ein stehendes Fahrzeuges muss nach
den geltenden Vorschriften signalisiert
werden: Warnblinker, Warndreieck usw. Die
Insassen müssen vor allem bei schwer
beladenem Fahrzeug aussteigen und
entfernt von den Gefahren des
Straßenverkehrs warten, bis der
Radwechsel durchgeführt ist. Aus
Sicherheitsgründen die Räder immer mit
den mitgelieferten Keilen sichern.
145

138)Der Wagenheber wurde nur für den
Ersatz bei einer Reifenpanne des
Fahrzeugs gebaut und kann nur für den
Reifenwechsel des Fahrzeugs, zu dem er
gehört, oder für Fahrzeuge des gleichen
Modells benutzt werden. Es ist strikt
untersagt, den Heber für andere Zwecke
einzusetzen, wie zum Beispiel das Heben
von Fahrzeugen anderer Modelle oder
anderer Gegenstände. Auf keinen Fall darf
der Wagenheber für Wartungsarbeiten
oder Reparaturen unter dem Fahrzeug
oder für den Wechsel Winter-/
Sommerreifen verwendet werden. Es wird
empfohlen, sich an das Fiat-
Kundendienstnetz zu wenden. Der
Aufenthalt unter dem angehobenen
Fahrzeug ist untersagt. Den Wagenheber
nur an den beschriebenen Stellen
ansetzen. Den Wagenheber nicht für
größere Lasten als die auf dem daran
angebrachten Schild angegebenen
verwenden. Auf keinen Fall bei
angehobenem Fahrzeug den Motor
anlassen. Das Fahrzeug nur soweit
erforderlich anheben. In dem Maße, in dem
es höher angehoben wird, wird es
unstabiler und es erhöht sich das
Kipprisiko. Aus diesem Grund sollte das
Fahrzeug nur so weit angehoben werden,
bis der Zugang zum Reserverad möglich
ist.
139)Auf gar keinen Fall Eingriffe am
Reifenfüllventil vornehmen. Keine
Werkzeuge irgendwelcher Art zwischen
Felge und Reifen einsetzen. Prüfen Sie
regelmäßig den Druck der Reifen und des
Ersatzrads laut Anweisungen im Kapitel
“Technische Daten”.140)Bei einem Reifendurchmesser von
17 und 18 Zoll wird ein Ersatzrad zu 16 Zoll
geliefert. Dieses Ersatzrad darf nur im
Notfall verwendet werden. Die Benutzung
ist auf das notwendige Minimum zu
beschränken und 80 km/h sollten nicht
überschritten werden. Am Ersatzrad ist ein
orangefarbener Aufkleber angebracht, auf
dem die wichtigsten Hinweise für den
Gebrauch des Rades bzw. die
entsprechenden Einschränkungen
aufgeführt sind. Der Aufkleber darf auf
keinen Fall entfernt oder abgedeckt
werden. Der Aufkleber enthält die
folgenden Angaben in vier Sprachen:
„Achtung! Nur für den kurzzeitigen
Gebrauch! Max 80 km/h! So bald als
möglich durch ein Standard-Rad ersetzen.
Diesen Hinweis nicht überdecken”. Am
Notrad darf keinesfalls eine Radkappe
angebracht werden. Bei montiertem
Notrad ändern sich die Fahreigenschaften.
Schnelle Beschleunigungen und
Bremsungen, abrupte Lenkmanöver und
schnelle Kurven vermeiden. Das ersetzte
Rad so schnell wie möglich reparieren
lassen und wieder montieren. Der
gleichzeitige Einsatz von zwei oder
mehreren Ersatzrädern ist nicht zulässig.
Die Gewinde der Radbolzen dürfen vor
dem Einbau nicht geschmiert werden. sie
könnten sich von selbst lösen.ZUR BEACHTUNG
52)Beim Drehen der Kurbel darauf achten,
dass dies ungehindert und ohne Gefahren
von Abschürfungen an der Hand durch
Berührungen mit dem Boden erfolgen
kann. Auch die sich bewegenden Teile des
Wagenhebers (Schrauben und Gelenke)
können Verletzungen verursachen: den
Kontakt wenn möglich vermeiden. Bei
Verschmutzung mit Schmierfett gründlich
reinigen.
53)In diesem Fall so schnell wie möglich
das Fiat-Kundendienstnetz für eine
Kontrolle der Anzugsmomente der
Radbefestigungsbolzen kontaktieren.
146
IM NOTFALL

KIT FIX&GO
AUTOMATIC
(wo vorgesehen)
141) 142)
54)
BESCHREIBUNG
Das Schnellreparatur-Kit Fix&Go
Abb. 142 befindet sich im Kofferraum in
einem geeigneten Behälter und
umfasst:
Eine Kartusche 1 mit Dichtflüssigkeit,
durchsichtiger Füllschlauch für
Dichtflüssigkeit 4 und Aufkleber 3 mit
der Aufschrift „max. 80 km/h”, der gut
sichtbar angebracht werden muss (z.B.
am Armaturenbrett), nachdem der
Reifen repariert wurde,
ein Kompressor 2:
Faltprospekt für den korrekten
Einsatz des Kits;
ein Paar Schutzhandschuhe in der
Schlauchaufnahme der Kartusche 4.
REPARATURVERFAHREN
Vorgehensweise:
Das Fahrzeug in einer Position
anhalten, die keine Gefahr für den
Verkehr darstellt und die sichere
Durchführung der Prozedur ermöglicht.
Der Boden muss möglichst eben und
ausreichend kompakt sein;
Den Motor abstellen, die
Warnblinkanlage einschalten und die
Feststellbremse anziehen.
Vor dem Aussteigen aus dem
Fahrzeug die Warnweste anziehen (auf
jeden Fall die Straßenverkehrsordnung
des Landes, in dem man sich gerade
aufhält, beachten).
Die Kartusche 1 mit dem
Dichtungsmittel in den entsprechenden
Sitz am Kompressor 2 einführen, indem
man sie fest nach unten drückt
Abb. 142.Den Geschwindigkeitsaufkleber
3 abziehen und an einer gut sichtbaren
Stelle anbringen Abb. 143.
Handschuhe tragen;
Die Ventilkappe des beschädigten
Reifens abnehmen und den
transparenten Dichtmittelschlauch 4
Abb. 142 am Ventil aufschrauben. Bei
einer Kartusche mit 250 ml verfügt das
Gehäuse des transparenten Schlauchs
über eine abnehmbare Nutmutter, die
den Ausbau erleichtert. Sicherstellen,
dass sich die ON-/OFF-Taste 5
Abb. 144 in Stellung AUS befindet
(Taste nicht gedrückt).
142P2000158
143P2000162
147

Den elektrischen Steckverbinder 6
Abb. 145 in die 12 V-
Fahrzeugsteckdose einstecken und den
Fahrzeugmotor anlassen;
Den Kompressor durch Bewegen der
ON-/OFF-Taste 5 in die Position
Abb. 144Ieinschalten. Wenn das
Manometer 7 den in der
Betriebsanleitung oder einem
entsprechenden Etikett vorgegebenenDruck anzeigt, den Kompressor
ausschalten, indem man die
ON-/OFF-Taste 5 erneut drückt;
Die Kartusche 1 vom Kompressor
trennen, indem man die Auslösetaste
8 drückt und die Kartusche 1 nach
oben schiebt Abb. 146.
Wenn das Manometer 7
Abb. 144 innerhalb 15 Minuten ab
Einschalten des Kompressors einen
Druck anzeigt, der niedriger als 1.8 bar
/ 26 psi ist, Kompressor ausschalten,
den Dichtmittelschlauch 4 vom
Reifenventil trennen, und die Kartusche
1 vom Kompressor Abb. 146 entfernen.
Das Fahrzeug ca. 10 Meter weit
bewegen, damit sich die Dichtflüssigkeit
verteilen kann. Das Fahrzeug sicher
anhalten, die Feststellbremse ziehen
und den Druck mit dem schwarzen
Luftschlauch 9 Abb. 147 wieder aufden vorgegebenen Wert bringen. Wenn
auch in diesem Fall innerhalb von
15 Minuten nach Einschaltung nicht der
Druck von mindestens 1.8 bar (26 psi)
erreicht werden kann, nicht
weiterfahren, sondern das
Fiat-Servicenetz aufsuchen.
Nach einer Fahrdistanz von ca.
8 Kilometern / 5 Meilen das Fahrzeug
erneut an einer sicheren Stelle abstellen
und die Handbremse einlegen. Den
Kompressor herausnehmen und den
Druck mit dem schwarzen Luftschlauch
9 Abb. 147 wieder herstellen.
Liegt der angegebene Druck über
1.8 bar / 26 psi, den Druck wieder
herstellen und vorsichtig bis zur
nächsten Werkstatt des Fiat-
Servicenetzes fahren. Wird dagegen ein
Druck unter 1.8 bar (26 psi) erreicht,
144P2000160
145P2000159
146P2000161147P2000163
148
IM NOTFALL
nicht weiterfahren, sondern das
Fiat-Servicenetz kontaktieren.
