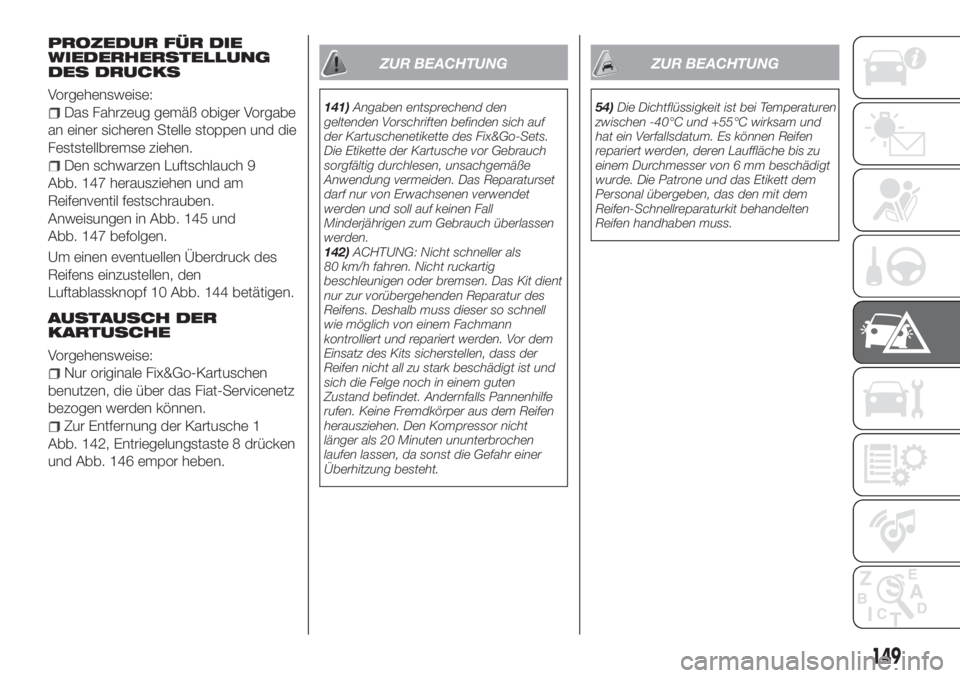

PROZEDUR FÜR DIE
WIEDERHERSTELLUNG
DES DRUCKS
Vorgehensweise:
Das Fahrzeug gemäß obiger Vorgabe
an einer sicheren Stelle stoppen und die
Feststellbremse ziehen.
Den schwarzen Luftschlauch 9
Abb. 147 herausziehen und am
Reifenventil festschrauben.
Anweisungen in Abb. 145 und
Abb. 147 befolgen.
Um einen eventuellen Überdruck des
Reifens einzustellen, den
Luftablassknopf 10 Abb. 144 betätigen.
AUSTAUSCH DER
KARTUSCHE
Vorgehensweise:
Nur originale Fix&Go-Kartuschen
benutzen, die über das Fiat-Servicenetz
bezogen werden können.
Zur Entfernung der Kartusche 1
Abb. 142, Entriegelungstaste 8 drücken
und Abb. 146 empor heben.
ZUR BEACHTUNG
141)Angaben entsprechend den
geltenden Vorschriften befinden sich auf
der Kartuschenetikette des Fix&Go-Sets.
Die Etikette der Kartusche vor Gebrauch
sorgfältig durchlesen, unsachgemäße
Anwendung vermeiden. Das Reparaturset
darf nur von Erwachsenen verwendet
werden und soll auf keinen Fall
Minderjährigen zum Gebrauch überlassen
werden.
142)ACHTUNG: Nicht schneller als
80 km/h fahren. Nicht ruckartig
beschleunigen oder bremsen. Das Kit dient
nur zur vorübergehenden Reparatur des
Reifens. Deshalb muss dieser so schnell
wie möglich von einem Fachmann
kontrolliert und repariert werden. Vor dem
Einsatz des Kits sicherstellen, dass der
Reifen nicht all zu stark beschädigt ist und
sich die Felge noch in einem guten
Zustand befindet. Andernfalls Pannenhilfe
rufen. Keine Fremdkörper aus dem Reifen
herausziehen. Den Kompressor nicht
länger als 20 Minuten ununterbrochen
laufen lassen, da sonst die Gefahr einer
Überhitzung besteht.
ZUR BEACHTUNG
54)Die Dichtflüssigkeit ist bei Temperaturen
zwischen -40°C und +55°C wirksam und
hat ein Verfallsdatum. Es können Reifen
repariert werden, deren Lauffläche bis zu
einem Durchmesser von 6 mm beschädigt
wurde. Die Patrone und das Etikett dem
Personal übergeben, das den mit dem
Reifen-Schnellreparaturkit behandelten
Reifen handhaben muss.
149
Page 152 of 256

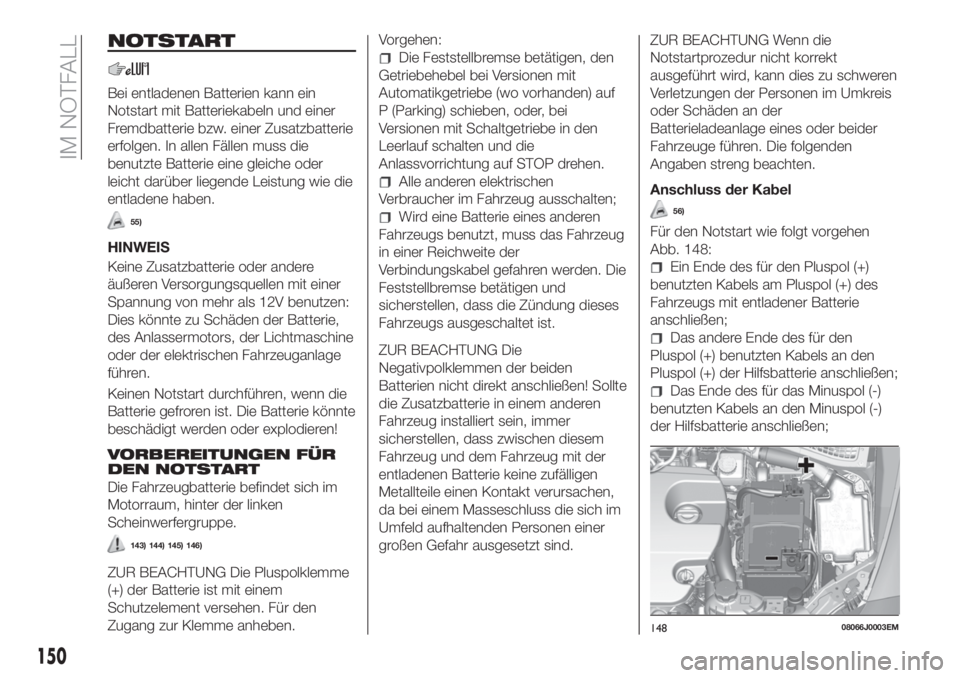

NOTSTART
Bei entladenen Batterien kann ein
Notstart mit Batteriekabeln und einer
Fremdbatterie bzw. einer Zusatzbatterie
erfolgen. In allen Fällen muss die
benutzte Batterie eine gleiche oder
leicht darüber liegende Leistung wie die
entladene haben.
55)
HINWEIS
Keine Zusatzbatterie oder andere
äußeren Versorgungsquellen mit einer
Spannung von mehr als 12V benutzen:
Dies könnte zu Schäden der Batterie,
des Anlassermotors, der Lichtmaschine
oder der elektrischen Fahrzeuganlage
führen.
Keinen Notstart durchführen, wenn die
Batterie gefroren ist. Die Batterie könnte
beschädigt werden oder explodieren!
VORBEREITUNGEN FÜR
DEN NOTSTART
Die Fahrzeugbatterie befindet sich im
Motorraum, hinter der linken
Scheinwerfergruppe.
143) 144) 145) 146)
ZUR BEACHTUNG Die Pluspolklemme
(+) der Batterie ist mit einem
Schutzelement versehen. Für den
Zugang zur Klemme anheben.
Vorgehen:
Die Feststellbremse betätigen, den
Getriebehebel bei Versionen mit
Automatikgetriebe (wo vorhanden) auf
P (Parking) schieben, oder, bei
Versionen mit Schaltgetriebe in den
Leerlauf schalten und die
Anlassvorrichtung auf STOP drehen.
Alle anderen elektrischen
Verbraucher im Fahrzeug ausschalten;
Wird eine Batterie eines anderen
Fahrzeugs benutzt, muss das Fahrzeug
in einer Reichweite der
Verbindungskabel gefahren werden. Die
Feststellbremse betätigen und
sicherstellen, dass die Zündung dieses
Fahrzeugs ausgeschaltet ist.
ZUR BEACHTUNG Die
Negativpolklemmen der beiden
Batterien nicht direkt anschließen! Sollte
die Zusatzbatterie in einem anderen
Fahrzeug installiert sein, immer
sicherstellen, dass zwischen diesem
Fahrzeug und dem Fahrzeug mit der
entladenen Batterie keine zufälligen
Metallteile einen Kontakt verursachen,
da bei einem Masseschluss die sich im
Umfeld aufhaltenden Personen einer
großen Gefahr ausgesetzt sind.ZUR BEACHTUNG Wenn die
Notstartprozedur nicht korrekt
ausgeführt wird, kann dies zu schweren
Verletzungen der Personen im Umkreis
oder Schäden an der
Batterieladeanlage eines oder beider
Fahrzeuge führen. Die folgenden
Angaben streng beachten.
Anschluss der Kabel
56)
Für den Notstart wie folgt vorgehen
Abb. 148:
Ein Ende des für den Pluspol (+)
benutzten Kabels am Pluspol (+) des
Fahrzeugs mit entladener Batterie
anschließen;
Das andere Ende des für den
Pluspol (+) benutzten Kabels an den
Pluspol (+) der Hilfsbatterie anschließen;
Das Ende des für das Minuspol (-)
benutzten Kabels an den Minuspol (-)
der Hilfsbatterie anschließen;
14808066J0003EM
150
IM NOTFALL
Page 153 of 256

Das gegenüberliegende Kabelende,
das für den Minuspol (–) benutzt wurde,
an einen geeigneten Massepunkt des
Motors
(Metallteil des
Fahrzeugmotors oder des -getriebes
bei entladener Batterie) anschließen,
der von der Batterie und von der
Einspritzanlage weit entfernt liegt.
Den Fahrzeugmotor mit der
Zusatzbatterie starten, einige Minuten
lang im Leerlauf laufen lassen. Dann
den Motor des Fahrzeugs mit leerer
Batterie starten.
Abklemmen der Kabel
Nach dem Motorstart können die Kabel
entfernt werden, und zwar in
umgekehrter Reihenfolge.
Wenn der Motor nach einigen
Versuchen nicht anspringt, bestehen
Sie nicht weiter auf nutzlosen
Versuchen, sondern wenden Sie sich
bitte an das Fiat-Kundendienstnetz.
Sollte der Notstart oft erforderlich sein,
die Batterie und die Ladeanlage des
Fahrzeug in einer Werkstatt des
Fiat-Kundendienstnetzes prüfen lassen.
ZUR BEACHTUNG
143)Vor dem Öffnen der Motorhaube
sicherstellen, dass der Motor steht und der
Zündschlüssel auf STOP gedreht ist.
Beachten Sie das Schild unter der
Motorhaube. Es wird empfohlen, den
Zündschlüssel abzuziehen, wenn sich
andere Personen im Fahrzeug befinden.
Vor dem Aussteigen muss der
Zündschlüssel immer abgezogen oder auf
STOP gedreht werden. Beim Tanken
immer sicherstellen, dass der Motor steht
und der Schlüssel auf STOP gedreht
wurde.
144)Verletzungsgefahr! Sich nie zu stark
dem Laufrad des Kühlers nähern. Der
Lüfter kann sich unversehens in Betrieb
setzen. Vorsicht bei nicht am Körper
anliegenden Schals, Krawatten und
Kleidungsstücken: Sie könnten von
drehenden Teilen mitgezogen werden.
145)Metallgegenstände (z. B. Fingerringe,
Uhren, Armbänder) die einen gefährlichen
elektrischen Kontakt erzeugen und somit
Verletzungen verursachen könnten,
ablegen.
146)Batterien enthalten Säure, die haut
und Augen verätzen kann. Batterien
erzeugen leicht entflammbaren und
explosiven Wasserstoff. Keine offenen
Flammen oder Funken erzeugenden Geräte
nähern.
ZUR BEACHTUNG
55)Vermeiden Sie ein schnelles Aufladen
der Batterie für den Notstart: elektronische
Systeme und die Steuerungen der
Zündung und der Motorversorgung
könnten dabei beschädigt werden.
56)Das Kabel nicht an den Minuspol (-) der
entladenen Batterie anschließen. Hierdurch
könnten Funken entstehen, die eine
Explosion der Batterie zur Folge haben und
schwere Verletzungen verursachen
könnten. Nur einen spezifischen
Massepunkt benutzen. Keine anderen
bloßgelegten Metallteile benutzten.
151
Page 154 of 256

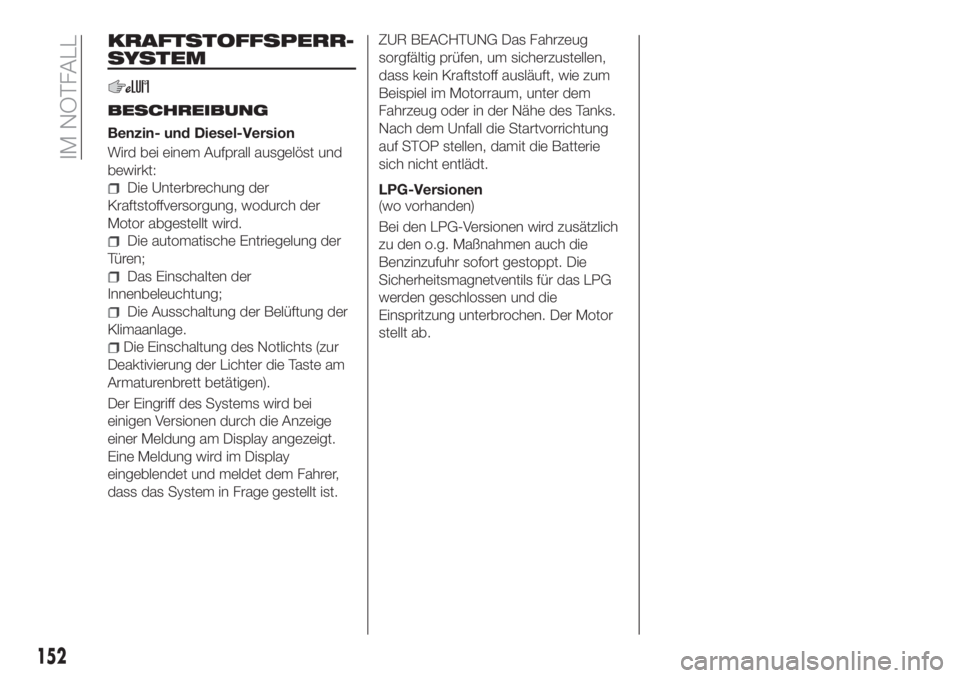

KRAFTSTOFFSPERR-
SYSTEM
BESCHREIBUNG
Benzin- und Diesel-Version
Wird bei einem Aufprall ausgelöst und
bewirkt:
Die Unterbrechung der
Kraftstoffversorgung, wodurch der
Motor abgestellt wird.
Die automatische Entriegelung der
Türen;
Das Einschalten der
Innenbeleuchtung;
Die Ausschaltung der Belüftung der
Klimaanlage.
Die Einschaltung des Notlichts (zur
Deaktivierung der Lichter die Taste am
Armaturenbrett betätigen).
Der Eingriff des Systems wird bei
einigen Versionen durch die Anzeige
einer Meldung am Display angezeigt.
Eine Meldung wird im Display
eingeblendet und meldet dem Fahrer,
dass das System in Frage gestellt ist.
ZUR BEACHTUNG Das Fahrzeug
sorgfältig prüfen, um sicherzustellen,
dass kein Kraftstoff ausläuft, wie zum
Beispiel im Motorraum, unter dem
Fahrzeug oder in der Nähe des Tanks.
Nach dem Unfall die Startvorrichtung
auf STOP stellen, damit die Batterie
sich nicht entlädt.
LPG-Versionen
(wo vorhanden)
Bei den LPG-Versionen wird zusätzlich
zu den o.g. Maßnahmen auch die
Benzinzufuhr sofort gestoppt. Die
Sicherheitsmagnetventils für das LPG
werden geschlossen und die
Einspritzung unterbrochen. Der Motor
stellt ab.
152
IM NOTFALL
Page 155 of 256

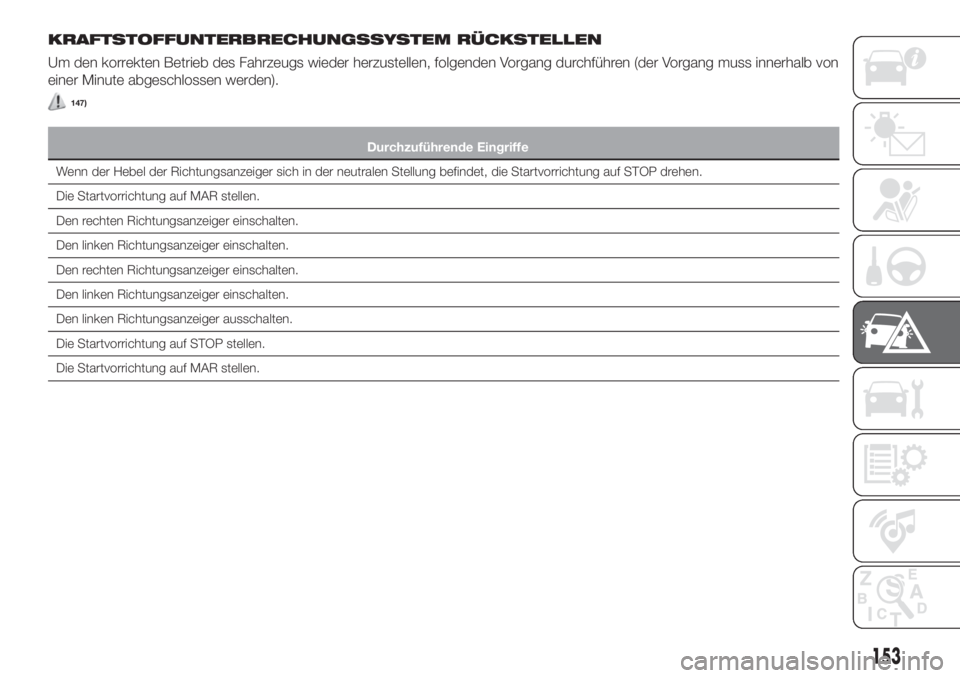

KRAFTSTOFFUNTERBRECHUNGSSYSTEM RÜCKSTELLEN
Um den korrekten Betrieb des Fahrzeugs wieder herzustellen, folgenden Vorgang durchführen (der Vorgang muss innerhalb von
einer Minute abgeschlossen werden).
147)
Durchzuführende Eingriffe
Wenn der Hebel der Richtungsanzeiger sich in der neutralen Stellung befindet, die Startvorrichtung auf STOP drehen.
Die Startvorrichtung auf MAR stellen.
Den rechten Richtungsanzeiger einschalten.
Den linken Richtungsanzeiger einschalten.
Den rechten Richtungsanzeiger einschalten.
Den linken Richtungsanzeiger einschalten.
Den linken Richtungsanzeiger ausschalten.
Die Startvorrichtung auf STOP stellen.
Die Startvorrichtung auf MAR stellen.
153
Page 156 of 256

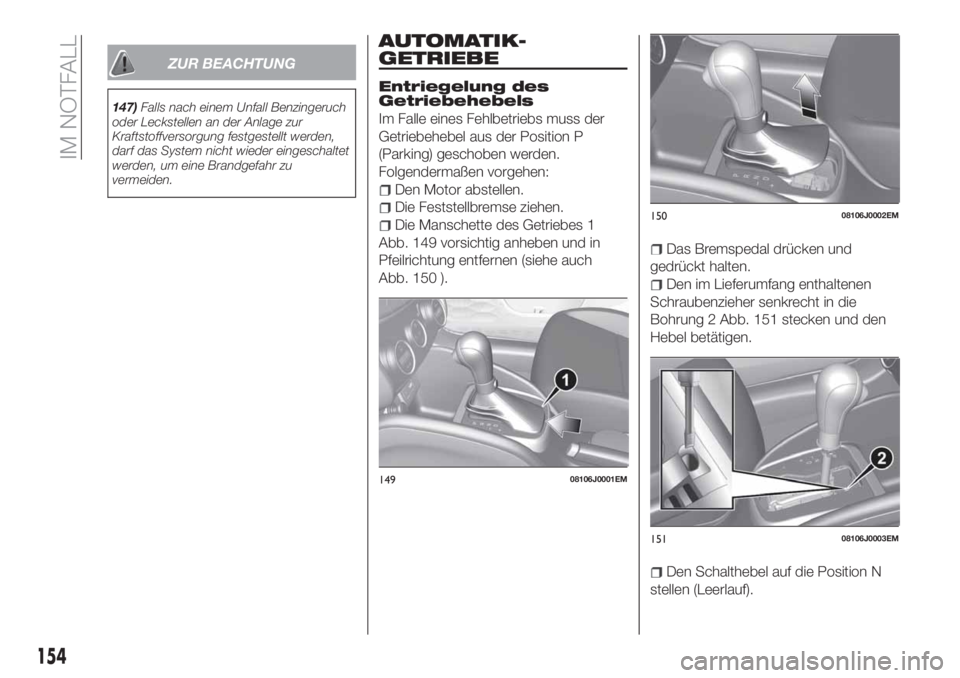

ZUR BEACHTUNG
147)Falls nach einem Unfall Benzingeruch
oder Leckstellen an der Anlage zur
Kraftstoffversorgung festgestellt werden,
darf das System nicht wieder eingeschaltet
werden, um eine Brandgefahr zu
vermeiden.
AUTOMATIK-
GETRIEBE
Entriegelung des
Getriebehebels
Im Falle eines Fehlbetriebs muss der
Getriebehebel aus der Position P
(Parking) geschoben werden.
Folgendermaßen vorgehen:
Den Motor abstellen.
Die Feststellbremse ziehen.
Die Manschette des Getriebes 1
Abb. 149 vorsichtig anheben und in
Pfeilrichtung entfernen (siehe auch
Abb. 150 ).
Das Bremspedal drücken und
gedrückt halten.
Den im Lieferumfang enthaltenen
Schraubenzieher senkrecht in die
Bohrung 2 Abb. 151 stecken und den
Hebel betätigen.
Den Schalthebel auf die Position N
stellen (Leerlauf).
14908106J0001EM
15008106J0002EM
15108106J0003EM
154
IM NOTFALL
Page 157 of 256

Die Manschette des
Getriebeschalthebels ordnungsgemäß
anbringen.
Motor anlassen.
Abziehen des
Zündschlüssels
57)
Der Zündschlüssel (Versionen mit
mechanischem Schlüssel) kann jedoch
nur abgezogen werden, wenn sich der
Getriebehebel in der Position P
(Parking) befindet.
Sollte die Fahrzeugbatterie entladen
sein, bleibt der eingeführte
Zündschlüssel im Schloss blockiert.
Um den Schlüssel mechanisch zu
entfernen, wie folgt vorgehen:
Das Fahrzeug sicher anhalten, einen
Gang einlegen und die Feststellbremse
anziehen.
Mit dem im Lieferumfang
enthaltenen Schlüssel 1 Abb. 152 (in
der Mappe mit der Borddokumentation
oder im Werkzeugfach im Kofferraum)
die Befestigungsschrauben 2
Abb. 153 der unteren Verkleidung
3 lösen.
Die untere Lenksäulenverkleidung
3 aus dem Sitz lösen und entfernen.
Die Lasche 4 Abb. 154 mit einer
Hand nach unten ziehen und mit der
anderen Hand den Schlüssel nach
außen abziehen.
Nachdem der Schlüssel abgezogen
wurde, die untere Verkleidung 3
Abb. 153 wieder einbauen und
sicherstellen, dass sie korrekt blockiert
ist. Die Befestigungsschrauben 2 bis
zum Anschlag festziehen.
15208106J0004EM
15308106J0005EM15408106J0006EM
155
Page 158 of 256

ZUR BEACHTUNG
57)Es ist empfehlenswert, diese
Montagearbeiten durch das
Fiat-Kundendienstnetz durchführen zu
lassen. Sollte man die Einbauarbeiten
trotzdem selbst vornehmen wollen, muss
besonders auf die korrekte Kopplung der
Befestigungsklammern geachtet werden.
Bei einer falschen Kopplung könnte es zu
Geräuschbildung aufgrund einer nicht
korrekten Befestigung der unteren mit der
oberen Verkleidung kommen.
ABSCHLEPPEN DES
FAHRZEUGES
EINHAKEN DES
ABSCHLEPPRINGS
148) 149) 150)
Der mit dem Fahrzeug mitgelieferte
Abschleppring befindet sich im
Werkzeugbehälter im Kofferraum.
Vorn
Vorgehensweise:
Die Schutzabdeckung abziehen und
entfernen;
den Abschleppring 1 Abb. 155 bis
zum Anschlag auf den vorderen
Gewindestift schrauben.Hinten
Vorgehensweise:
Die Schutzabdeckung abziehen und
entfernen;
Den Abschleppring 1 Abb. 156 bis
zum Anschlag auf den hinteren
Gewindestift schrauben.
ZUR BEACHTUNG
148)Vor dem Abschleppen, den
Zündschüssel auf MAR und dann auf
STOP drehen, ohne ihn abzuziehen. Durch
Abziehen des Schlüssels wird automatisch
die Lenkradsperre eingeschaltet, wodurch
das Lenken des Fahrzeuges unmöglich
wird. Sicherstellen, dass sich das Fahrzeug
im Leerlauf (N) befindet (bei den Versionen
Automatikgetriebe, soweit vorhanden,
muss der Schalthebel auf N sein).
15508116J0001EM
156P1030149-000-000
156
IM NOTFALL
Page 159 of 256

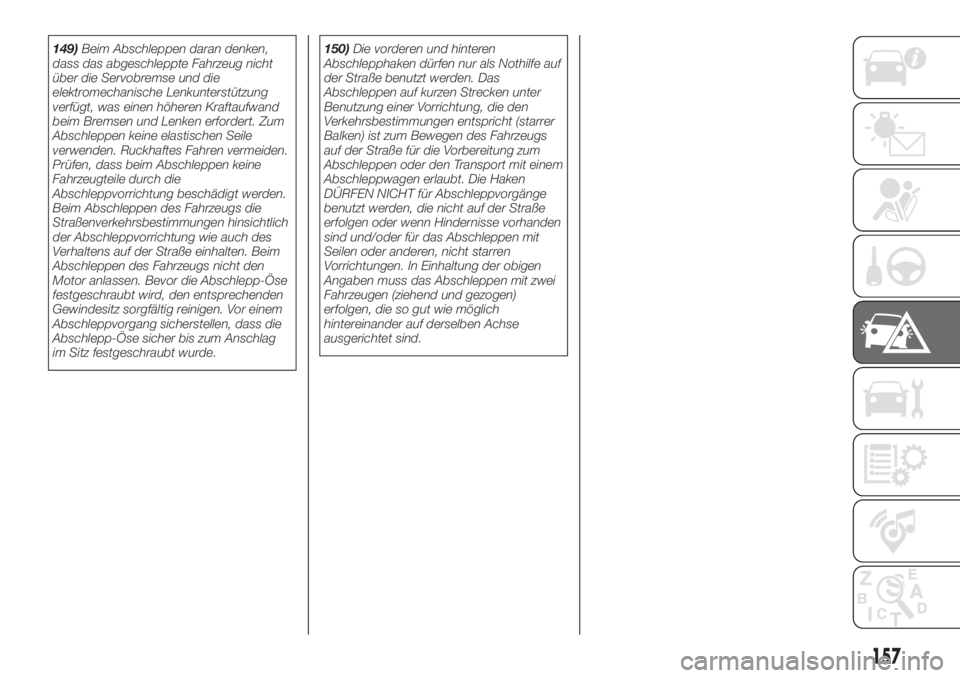

149)Beim Abschleppen daran denken,
dass das abgeschleppte Fahrzeug nicht
über die Servobremse und die
elektromechanische Lenkunterstützung
verfügt, was einen höheren Kraftaufwand
beim Bremsen und Lenken erfordert. Zum
Abschleppen keine elastischen Seile
verwenden. Ruckhaftes Fahren vermeiden.
Prüfen, dass beim Abschleppen keine
Fahrzeugteile durch die
Abschleppvorrichtung beschädigt werden.
Beim Abschleppen des Fahrzeugs die
Straßenverkehrsbestimmungen hinsichtlich
der Abschleppvorrichtung wie auch des
Verhaltens auf der Straße einhalten. Beim
Abschleppen des Fahrzeugs nicht den
Motor anlassen. Bevor die Abschlepp-Öse
festgeschraubt wird, den entsprechenden
Gewindesitz sorgfältig reinigen. Vor einem
Abschleppvorgang sicherstellen, dass die
Abschlepp-Öse sicher bis zum Anschlag
im Sitz festgeschraubt wurde.150)Die vorderen und hinteren
Abschlepphaken dürfen nur als Nothilfe auf
der Straße benutzt werden. Das
Abschleppen auf kurzen Strecken unter
Benutzung einer Vorrichtung, die den
Verkehrsbestimmungen entspricht (starrer
Balken) ist zum Bewegen des Fahrzeugs
auf der Straße für die Vorbereitung zum
Abschleppen oder den Transport mit einem
Abschleppwagen erlaubt. Die Haken
DÜRFEN NICHT für Abschleppvorgänge
benutzt werden, die nicht auf der Straße
erfolgen oder wenn Hindernisse vorhanden
sind und/oder für das Abschleppen mit
Seilen oder anderen, nicht starren
Vorrichtungen. In Einhaltung der obigen
Angaben muss das Abschleppen mit zwei
Fahrzeugen (ziehend und gezogen)
erfolgen, die so gut wie möglich
hintereinander auf derselben Achse
ausgerichtet sind.
157
Page 160 of 256

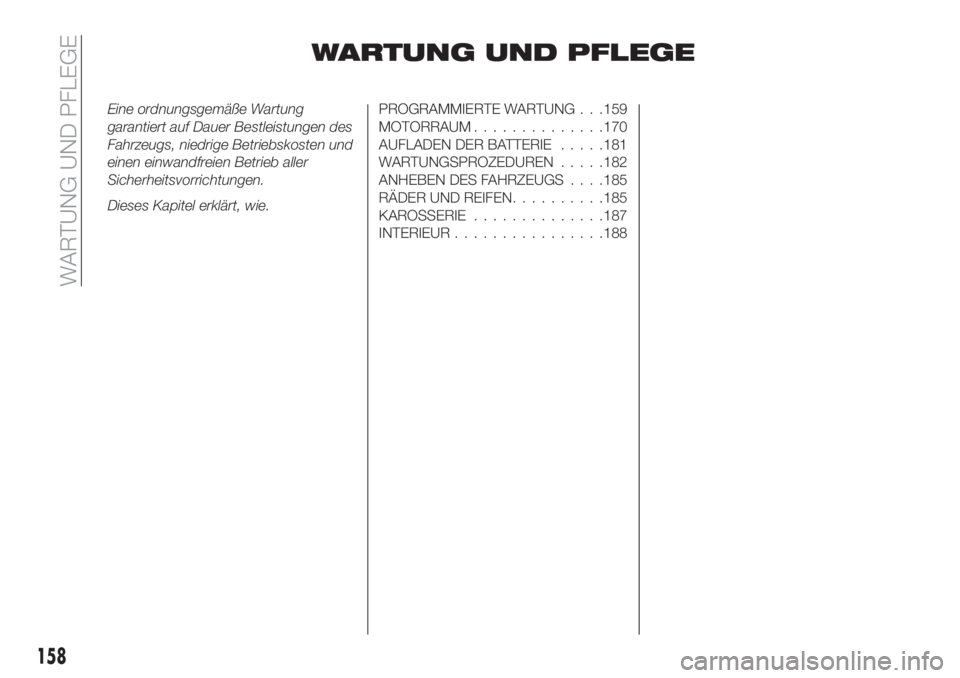

WARTUNG UND PFLEGE
Eine ordnungsgemäße Wartung
garantiert auf Dauer Bestleistungen des
Fahrzeugs, niedrige Betriebskosten und
einen einwandfreien Betrieb aller
Sicherheitsvorrichtungen.
Dieses Kapitel erklärt, wie.PROGRAMMIERTE WARTUNG . . .159
MOTORRAUM..............170
AUFLADEN DER BATTERIE.....181
WARTUNGSPROZEDUREN.....182
ANHEBEN DES FAHRZEUGS. . . .185
RÄDER UND REIFEN..........185
KAROSSERIE..............187
INTERIEUR................188
158
WARTUNG UND PFLEGE
