Page 11 of 268
DIE SCHLÜSSEL
MECHANISCHER
SCHLÜSSEL
Der Metalleinsatz des Schlüssels
aktiviert die Zündvorrichtung und das
Türschloss auf der Fahrerseite.
SCHLÜSSEL MIT
FERNBEDIENUNG
1)
Der Metalleinsatz 1 Abb. 2 des
Schlüssels betätigt:
Die Anlassvorrichtung;
Das Türschloss auf der Fahrerseite.
Die Taste 2 drücken, um den
Metalleinsatz zu öffnen/schließen.
1)
FUNKTIONALITÄT
Entriegelung von Türen und
Kofferraum
Kurzer Druck der Taste
: Entriegelung
der Türen, des Kofferraums,
zeitbegrenzte Einschaltung der
Deckenleuchten und doppeltes
Aufblinken der Richtungsanzeiger (wo
vorhanden).
Die Türen können zu jedem Zeitpunkt
durch Einstecken des Metallteils in das
Türschloss auf der Fahrerseite entriegelt
werden.
Verriegelung von Türen und
Kofferraum
Kurzer Druck der Taste
„FIAT”:
Verriegelung der Türen, des
Kofferraums und Leuchtanzeige der
Richtungsanzeiger (wo vorhanden).
Sind eine oder mehrere Türen offen,
erfolgt die Verriegelung nicht. Dies wird
durch ein kurzes Aufblinken der
Richtungsanzeigerleuchten angezeigt
(wo vorhanden). Ist der Kofferraum
offen, wird die Türverriegelung
ausgeführt.
Die Türen können zu jedem Zeitpunkt
durch Einstecken des Metallteils in das
Türschloss auf der Fahrerseite verriegelt
werden.Öffnung Kofferraum
Die Taste
schnell zweimal
hintereinander drücken, um den
Kofferraum mit der Fernbedienung zu
öffnen.
Das Öffnen der Kofferraumklappe wird
durch zweimaliges Blinken der
Fahrtrichtungsanzeiger angezeigt.
ANFRAGE NACH
ZUSÄTZLICHEN
SCHLÜSSELN
Schlüssel mit Fernbedienung
Das System kann bis zu 8 Schlüsseln
mit Fernbedienung erkennen.
Schlüsselduplikate
Bei Bedarf an einem neuen Schlüssel
mit Fernbedienung wenden Sie sich
bitte an das Fiat-Kundendienstnetz und
nehmen Ihren Personalausweis und die
Fahrzeugpapiere mit.
ZUR BEACHTUNG
1)Die Taste 2 nur drücken, wenn der
Schlüssel weit vom Körper, insbesondere
von den Augen und von empfindlichen
Gegenständen (wie Kleidung) entfernt ist.
Den Schlüssel nicht unbeaufsichtigt lassen,
damit keine Unbefugten, insbesondere
Kinder, mit dem Schlüssel spielen und
unabsichtlich die Taste drücken können.204016J0001EM
9
Page 12 of 268
ZUR BEACHTUNG
1)Starke Stöße können die elektronischen
Bauteile im Schlüssel beschädigen. Um
eine einwandfreie Funktion der
elektronischen Vorrichtungen im Inneren
der Schlüssel zu gewährleisten, ist eine
direkte Sonneneinstrahlung zu vermeiden.
ANLASS-
VORRICHTUNG
BETRIEB
Für den Schlüssel sind drei
verschiedene Positionen
Abb. 3 vorgesehen:
STOP: Motor ausgeschaltet,
Schlüssel abziehbar, Lenkrad blockiert
(mit abgezogenem Schlüssel). Einige
elektrische Geräte (z.B.
Zentralverriegelung der Türen, usw.)
sind trotzdem funktionsfähig;
MAR: Fahrtposition. Alle elektrischen
Vorrichtungen sind funktionsfähig.
AVV: Anlassen des Motors.
Die Anlassvorrichtung ist mit einem
Sicherheitsmechanismus versehen, der
den Fahrer bei einem nicht erfolgten
Motorstart zwingt, den Schlüssel zuerst
auf STOP zu drehen, bevor der
Anlassvorgang wiederholt werden kann.Bei Versionen mit Automatikgetriebe
(wo vorhanden): Der Anlassschlüssel
kann erst abgezogen werden, wenn
sich der Getriebeschalthebel auf P
(Parking) befindet.
2) 3)
LENKRADSPERRE
Einschalten
Wenn die Anlassvorrichtung auf STOP
steht, den Schlüssel abziehen und das
Lenkrad drehen, bis es einrastet.
ACHTUNG Die Lenkradblockierung ist
nur nach Abziehen des Schlüssels von
der Anlassvorrichtung möglich,
nachdem die Anlassvorrichtung von
MAR auf STOP gedreht wurde.
Ausschalten
Das Lenkrad leicht bewegen und den
Schlüssel auf MAR drehen.
4) 5) 6) 7)
ZUR BEACHTUNG
2)Bei einer Beschädigung der
Startvorrichtung (z. B. nach einem
Diebstahlversuch) muss die
Funktionstüchtigkeit vor der Weiterfahrt
vom Fiat Kundendienstnetz geprüft
werden.304026J0001EM
10
KENNTNIS DES FAHRZEUGES
Page 13 of 268
3)Beim Verlassen des Fahrzeugs immer
den Schlüssel abziehen, um zu vermeiden,
dass jemand unbeabsichtigt die
Bedienelemente betätigt. Nicht vergessen,
die Feststellbremse einzulegen. Lassen Sie
Kinder niemals unbeaufsichtigt im
Fahrzeug.
4)Jede Verwendung von Aftermarket-
Produkten mit den daraus folgenden
Umbauten der Lenkung oder der
Lenksäule (z. B. Montage einer
Diebstahlsicherung) ist strikt untersagt. Sie
verschlechtern nicht nur die
Fahrzeugleistungen, sondern führen auch
zum Verfall der Garantie und zu schweren
Sicherheitsproblemen sowie zu einem nicht
der Zulassung konformen Fahrzeug.
5)Den Schlüssel niemals abziehen, wenn
sich das Fahrzeug bewegt. Das Lenkrad
würde automatisch beim ersten
Lenkversuch blockieren. Dies gilt auch für
den Fall, dass das Fahrzeug abgeschleppt
wird.
6)Vor dem Verlassen des Fahrzeugs
IMMER die Feststellbremse einlegen, die
Räder auslenken, an Steigungen den
ersten Gang und an Gefällen den
Rückwärtsgang einlegen. Bei den
Versionen mit Automatikgetriebe den
Schalthebel auf P (Parken) schieben, durch
drehen die Startvorrichtung auf STOP
stellen. An starken Gefällen die Räder mit
einem Keil oder einem Stein sichern. Wenn
Sie das Fahrzeug verlassen, immer alle
Türen mit dem Knopf auf dem Schlüssel
verriegeln.7)Um den Zündschlüssel bei Fahrzeugen
mit Automatikgetriebe (wo vorhanden)
abzuziehen, raten wir, den Schalthebel in
Position P zu stellen, dabei das
Bremspedal bei sicherem Stand
loszulassen und dann das Fahrzeug
auszuschalten.FIAT-CODE
Das Fiat Code System vermeidet den
unerlaubten Einsatz des Fahrzeug und
verhindert den Motorstart.
Die Anlage muss nicht ein-/
abgeschaltet werden: Der Betrieb ist
automatisch und unabhängig davon, ob
die Fahrzeugtüren ver- oder entriegelt
sind.
Die Anlassvorrichtung auf MAR stellen,
das Fiat Code System ermittelt den
vom Schlüssel gesandten Code. Wird
der Code als gültig erkannt, gibt das
Fiat Code System den Motorstart frei.
Die Anlassvorrichtung wieder auf STOP
drehen, das Fiat Code System
deaktiviert das Steuergerät, das den
Motor kontrolliert, und verhindert so ein
Starten.
Weitere Informationen über das
Anlassen des Motors sind im Abschnitt
„Anlassen des Motors” im Kapitel
„Anlassen und Fahren” enthalten.
FUNKTIONSSTÖRUNGEN
Wird beim Anlassen der Code des
Schlüssels nicht korrekt erkannt, wird
auf der Instrumententafel das Symbol
eingeblendet (siehe Beschreibung
im Abschnitt „Kontrollleuchten und
Meldungen" im Kapitel „Kenntnis der
Instrumententafel”).
11
Page 14 of 268
Unter dieser Bedingung stoppt der
Motor nach 2 Sekunden. In diesem Fall
die Anlassvorrichtung auf STOP und
wieder auf MAR drehen. Ist die
Wegfahrsperre weiterhin aktiv, andere
mitgelieferte Schlüssel ausprobieren.
Startet der Motor trotzdem nicht, muss
das Fiat-Kundendienstnetz aufgesucht
werden.
Leuchtet während der Fahrt das
Symbol
auf, bedeutet dies, dass
das System eine Eigendiagnose
ausführt (z. B. auf Grund eines
Spannungsabfalls). Bleibt die Anzeige
weiterhin aktiv, ist es empfehlenswert,
sich immer an das Fiat-
Kundendienstnetz zu wenden.
TÜREN
ZENTRALVER-/-
ENTRIEGELUNG DER
TÜREN VON INNEN
Automatische Verriegelung
während des Fahrens
(wo vorhanden)
Wenn alle Türen korrekt geschlossen
sind, werden sie automatisch bei
Überschreitung einer
Fahrgeschwindigkeit von 20 km/h
verriegelt („Autoclose”-Funktion). Diese
Funktion kann auch über das Menü der
Instrumententafel deaktiviert werden.
Manuelle Ver-/Entriegelung
Dazu die Taste Abb. 4 auf der
Instrumententafel drücken.
LED auf der Taste ein: Türen
verriegelt.
LED auf der Taste aus: Türen
entriegelt.
ZUR BEACHTUNG Bei Betätigung des
Griffs der Vordertüren werden alle Türen
sowie auch die Heckklappe entriegelt.
Die LED geht folglich beim Öffnen einer
beliebigen Tür aus.
ZENTRALVER-/-
ENTRIEGELUNG DER
TÜREN VON AUSSEN
Türverriegelung von Außen
Bei geschlossenen Türen die Taste
„
FIAT” am Schlüssel drücken oder den
Metalleinsatz des Schlüssels im
Türschloss der Fahrertür drehen.
Wenn alle Türen geschlossen und die
Kofferraumklappe offen ist, kann die
Türverriegelung aktiviert werden (für
Versionen/Märkte, wo vorgesehen).
Nachdem die Taste
„FIAT"am
Schlüssel betätigt wurde, aktiviert das
Fahrzeug die Verriegelung aller
Schlösser einschließlich des Schlosses
der offenen Kofferraumklappe. Wenn
die Heckklappe geschlossen wird, ist
sie verriegelt und kann von außen nicht
mehr geöffnet werden.
8)
2) 3)
Türentriegelung von außen
Die Taste
am Schlüssel drücken oder
den Metalleinsatz des Schlüssels im
Türschloss der Fahrertür drehen.
404056J0001EM
12
KENNTNIS DES FAHRZEUGES
Page 15 of 268
Initialisierung des Mechanismus für
das Öffnen und Schließen der Türen
Nach einem Trennen der Batterie oder
einer Unterbrechung der Sicherung,
muss das Öffnen/Schließen der Türen
wie nachstehend initialisiert werden:
Alle Türen schließen.
Die Tasteauf der Fernbedienung
drücken.
Die Tasteauf der Fernbedienung
drücken.
KINDERSICHERUNG
9) 10)
Sie verhindert das Öffnen der hinteren
Türen von innen.
Die Vorrichtung 2 Abb. 5 ist nur bei
offenen Türen einschaltbar:
Position A: Vorrichtung
eingeschaltet (Tür blockiert).
Position B: Vorrichtung nicht
eingeschaltet (die Tür lässt sich von
Innen öffnen).
Die Vorrichtung bleibt auch bei
elektrischer Entriegelung der Türen
eingeschaltet.
ZUR BEACHTUNG Die Fondtüren
können nicht von innen geöffnet
werden, wenn die Kindersicherung
eingeschaltet wurde.
Notvorrichtung der Verriegelung
der Beifahrerseitentür und der
Hintertüren
Ermöglicht das Schließen der Türen bei
Ausfall der Stromversorgung. Den
Metallteil des Anlassschlüssels in das
Schloss 1 Abb. 5 stecken (Beifahrertür)
oder 1 Abb. 6 (Fondtüren) stecken und
danach den Schlüssel nach rechts
drehen und aus 1 ziehen.Um die Ausgangsstellung der
Türschlösser wieder herzustellen (nur
bei geladener Batterie) die Taste
der
Fernbedienung oder die Taste
am
Armaturenbrett drücken oder den
Metallteil des Zündschlüssel in das
Schloss der Fahrertür stecken und den
inneren Türgriff ziehen.
ZUR BEACHTUNG
8)Wurde die Kindersicherung und die
vorher beschriebene Verriegelung aktiviert,
kann die Tür mit dem Innengriff nicht
geöffnet werden; um die Tür zu öffnen,
muss der Außengriff gezogen werden.
Beim Einschalten der Notverriegelung wird
die Ver-/Entriegelungstaste der Türen nicht
deaktiviert.
9)NIE Kinder unbeaufsichtigt im Fahrzeug
lassen und das Fahrzeug nie mit
entriegelten Türen an einem Kindern leicht
zugänglichen Ort stehen lassen. Dies
könnte zu schweren Verletzungen führen
oder sogar tödliche Folgen haben. Immer
darauf achten, dass Kinder nicht die
elektrische Feststellbremse betätigen, das
Bremspedal niedertreten oder den Hebel
des Automatikgetriebes (wo vorhanden)
verstellen.
10)Die Kindersicherung immer aktivieren,
wenn Kinder an Bord sind. Vergewissern
Sie sich nach Aktivierung der
Kindersicherung für beide Hintertüren
durch Betätigung der inneren Türgriffe,
dass die Einschaltung effektiv erfolgt ist.
504056J0008EM
604056J0007EM
13
Page 16 of 268
ZUR BEACHTUNG
2)Vergewissern Sie sich, dass Sie den
Schlüssel bei sich haben und diesen nicht
im Wagen gelassen haben, bevor Sie die
Tür oder die Heckklappe schließen.
Nachdem die Tür von innen verschlossen
ist, können Sie den Schlüssel nur mit dem
Zweitschlüssel wieder erlangen.
3)Wurde die Kindersicherung und die
vorher beschriebene Verriegelung aktiviert,
kann die Tür mit dem Innengriff nicht
geöffnet werden; um die Tür zu öffnen,
muss der Außengriff gezogen werden.
Beim Einschalten der Notverriegelung wird
die Zentralverriegelung der Türen nicht
deaktiviert.
SITZE
VORDERSITZE MIT
MANUELLER
EINSTELLUNG
11)
4)
Verstellen in Längsrichtung
Den Hebel 1 Abb. 7 anheben und den
Sitz nach vorn oder nach hinten
schieben.
12)
ZUR BEACHTUNG Die Einstellung
vornehmen, wenn man auf dem Sitz
sitzt (Fahrer- oder Beifahrerseite).
Höhenverstellung
(wo vorhanden)
Den Hebel 2 nach oben oder unten
verstellen, bis die gewünschte Höhe
erreicht wird.
ZUR BEACHTUNG Die Einstellung
vornehmen, wenn man auf dem Sitz
sitzt (Fahrer- oder Beifahrerseite).
Rückenlehnenverstellung
Über den Hebel 3 die Neigung der
Rückenlehne durch Druck mit dem
Oberkörper einstellen (den Hebel bis
zur gewünschten Position gezogen
halten und dann loslassen).
Elektrische Einstellung der
Lendenstütze
(wo vorhanden)
Die Anlassvorrichtung auf MAR stellen,
die Taste 1 Abb. 8 drücken, um die
Lordosenstütze für einen maximalen
Fahrkomfort einzustellen.
704066J0001EM
804066J0002EM
14
KENNTNIS DES FAHRZEUGES
Page 17 of 268
ELEKTRISCHE HEIZUNG
DER VORDERSITZE
(wo vorhanden)
14) 15)
Wenn die Startvorrichtung auf MAR
steht, die Tasten
Abb. 9 am
Armaturenbrett betätigen.
Nachdem die Sitzheizung eingeschaltet
wurde, müssen etwa zwei bis fünf
Minuten verstreichen, bevor die
Wirkung bemerkbar ist.
ZUR BEACHTUNG Um die
Batterieladung zu schonen, kann diese
Funktion bei abgestelltem Motor nicht
aktiviert werden.RÜCKSITZE
Teilweise Erweiterung des
Kofferraums (1/3 oder 2/3)
(wo vorhanden)
13)
Durch die Erweiterung der rechen Seite
des Kofferraums können auf der linken
Seite des Rücksitzes zwei Passagiere
mittransportiert werden. Durch die
Erweiterung auf der linken Seite kann
nur ein Passagier auf dem Rücksitz
befördert werden.
Vorgehensweise:
Die Kopfstützen vollständig in die
Rücksitze eindrücken.
Den Sicherheitsgurt des mittleren
Sitzes ausklinken: Dazu den roten
Knopf 2 Abb. 10 auf der Vorderseite
des Gurtschlosses mithilfe der freien
Schlosszunge 1 drücken und die
Schlosszunge vom Gurtschloss auf der
linken Seite trennen. Den
Sicherheitsgurt loslassen, damit er sich
vollständig in der entsprechenden
Vorrichtung hinter der Rückenlehne
aufrollen kann.
Die Aushakvorrichtung 1 (rechts oder
links) Abb. 11 lösen, um den
gewünschten Lehnenteil umzuklappen.
Totale Erweiterung des
Kofferraums
Durch Umklappen des kompletten
Hintersitzes erhalten Sie den maximalen
Laderaum.
9P2000018-000-000
1004066J0010EM
1104066J0007EM
15
Page 18 of 268
Vorgehensweise:
Die Kopfstützen vollständig in die
Rücksitze eindrücken.
Die Aushakvorrichtungen 1 lösen, um
entweder den rechten oder den linken
Lehnenteil wie oben beschrieben
umzuklappen.
Zurückklappen der Rückenlehne
13)
Die Rückenlehnen anheben und bis
zum hörbaren Einrasten beider
Befestigungsmechanismen nach hinten
drücken. Prüfen, dass die roten Kerben
an den Ausrastvorrichtungen 1
Abb. 11 nicht zu sehen sind. Ist diese
rote Markierung noch sichtbar, bedeutet
das, dass die Rückenlehne noch nicht
eingerastet ist. In das linke Gurtschloss
(das keine rote Entriegelungstaste
aufweist) die nächste Schlosszunge
einführen, welche sich am Ende des
diagonalen Gurtverlaufs des mittleren
Sicherheitsgurts befindet.
ZUR BEACHTUNG Wenn der Rücksitz
nach dem Umklappen wieder in die
normale Gebrauchsposition gebracht
wird, achten Sie darauf, dass die
Sicherheitsgurte korrekt positioniert
werden, damit sie jederzeit wieder
einsatzbereit sind.
ZUR BEACHTUNG
11)Alle Einstellungen dürfen nur bei
stillstehendem Fahrzeug vorgenommen
werden.
12)Prüfen Sie nach dem Loslassen des
Einstellhebels immer, ob der Sitz in den
Führungen arretiert ist, indem Sie
versuchen, ihn nach vorn und hinten zu
schieben. Die nicht erfolgte Blockierung
kann eine unerwartete Verschiebung des
Sitzes auslösen und somit einen Verlust der
Fahrzeugkontrolle verursachen.
13)Sicherstellen, dass die Rückenlehnen
auf beiden Seiten korrekt eingerastet sind
("rote Kerben" nicht sichtbar), um zu
vermeiden, dass die Rückenlehne bei einer
Notbremsung nach vorn auf eventuelle
Fahrgäste schlägt und diese verletzt.
14)Personen, die unempfindlich
gegenüber Hautschmerzen sind aufgrund
des hohen Alters, chronischer Krankheiten,
Diabetes, Rückgradschäden, ärztlicher
Behandlung, Alkohol, Erschöpfung oder
anderer physischer Ursachen, sollten bei
der Benutzung der Sitzheizung vorsichtig
sein. Sie könnte auch bei niedriger
Temperatur Verbrennungen verursachen,
insbesondere bei längerem Gebrauch.
15)Keine Gegenstände wie Decken oder
Kissen auf dem Sitz oder der Rückenlehne
ablegen, die eine Wärmeisolierung
erzeugen können. Das kann zu einer
Überhitzung der Sitzheizung führen. Sich
auf einen heißen Sitz setzen, kann aufgrund
der hohen Oberflächentemperatur des
Sitzes ernsthafte Verbrennungen
verursachen.
ZUR BEACHTUNG
4)Die Stoffbezüge der Sitze sind so
ausgelegt, dass sie bei normalem
Gebrauch eine lange Lebensdauer haben.
Trotzdem sind Reibungen zu vermeiden, die
über das normale Maß und/oder längere
Zeiträume gehen, und durch Verzierungen
an Kleidungsstücken (Metallschnallen,
Nieten, Klettbefestigungen oder Ähnliches)
verursacht werden. Wenn diese örtlich
begrenzt und unter hohem Druck auf die
Gewebe einwirken, kann es zum Reißen
von Fäden und einer damit verbundenen
Beschädigung des Futters kommen.
16
KENNTNIS DES FAHRZEUGES
Page 19 of 268
KOPFSTÜTZEN
KOPFSTÜTZEN VORNE
16)
Einstellung
Die Kopfstützen können auf
4 verschiedene Höhen eingestellt
werden (ganz oben -
2 Zwischenstellungen - ganz unten).
Höhenverstellung nach oben: Die
Kopfstützen nach oben ziehen, bis das
Einrasten hörbar erfolgt.
Höhenverstellung nach unten: Die Taste
1 Abb. 12 drücken und die Kopfstütze
nach unten schieben.Ausbauen
Für den Ausbau der Kopfstützen wie
folgt vorgehen:
Die Rücksitzlehne neigen, um
Interferenzen mit dem Dach zu
vermeiden.
Beide Tasten 1 und 1 Abb. 12 neben
den beiden Haltestangen drücken und
die Kopfstütze heraus ziehen.
ZUR BEACHTUNG Sollten die
Kopfstützen aus irgend einem Grund
ausgebaut worden sein, müssen sie
unbedingt vor einem normalen Einsatz
des Fahrzeugs wieder eingebaut
werden.
KOPFSTÜTZEN HINTEN
16)
Einstellung
Die Rücksitze sind mit zwei seitlichen
und einer mittig angebrachten
Kopfstütze (wo vorhanden)
ausgestattetet, welche auf drei
verschiedene vorgegebene Höhen
eingestellt werden können (ganz oben /
Zwischenstellung / ganz unten).
Höhenverstellung nach oben: Die
Kopfstützen nach oben ziehen, bis das
Einrastgeräusch zu hören ist.Während der Fahrt darf auf den
Rücksitzen die Kopfstütze eines
besetzten Platzes nicht in der nicht
gebrauchten Stellung stehen (ganz
unten).
Bei einigen Versionen erinnert das in
Abb. 13 sichtbare Etikett Insassen auf
dem mittleren Rücksitz daran, die
Kopfstütze richtig einzustellen, indem
sie in eine der beiden möglichen
Stellungen gehoben wird.
ZUR BEACHTUNG Damit der Fahrer
eine bessere Sicht hat, sollten die
Kopfstützen bei Nicht-Gebrauch in die
Ruhestellung (unterste Position)
gebracht werden.1204076J0001EM
1304076J0002EM
17
Page 20 of 268

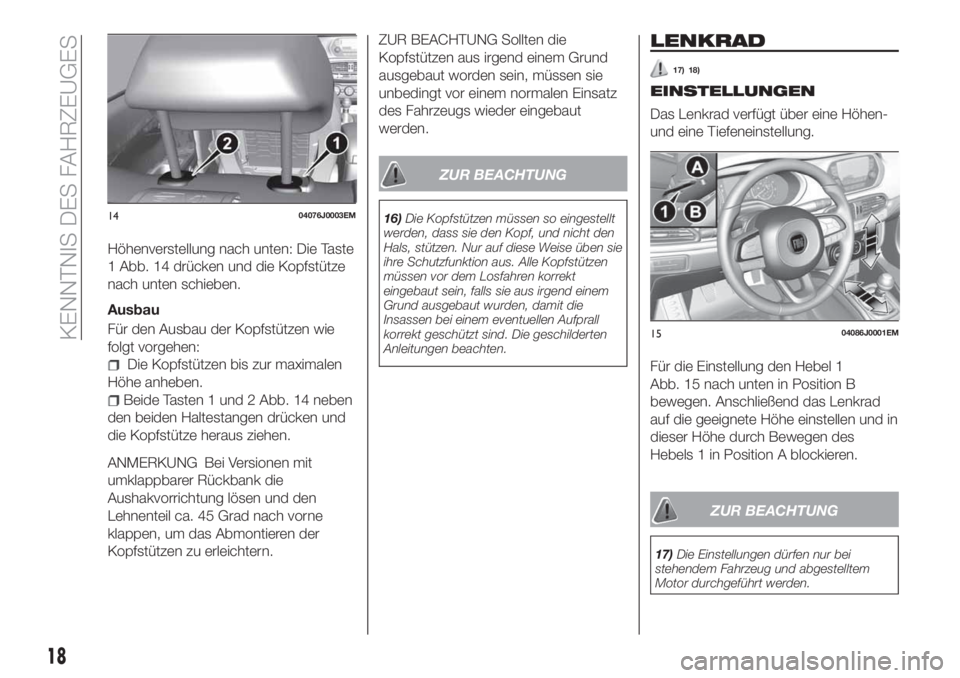

Höhenverstellung nach unten: Die Taste
1 Abb. 14 drücken und die Kopfstütze
nach unten schieben.
Ausbau
Für den Ausbau der Kopfstützen wie
folgt vorgehen:
Die Kopfstützen bis zur maximalen
Höhe anheben.
Beide Tasten 1 und 2 Abb. 14 neben
den beiden Haltestangen drücken und
die Kopfstütze heraus ziehen.
ANMERKUNG Bei Versionen mit
umklappbarer Rückbank die
Aushakvorrichtung lösen und den
Lehnenteil ca. 45 Grad nach vorne
klappen, um das Abmontieren der
Kopfstützen zu erleichtern.ZUR BEACHTUNG Sollten die
Kopfstützen aus irgend einem Grund
ausgebaut worden sein, müssen sie
unbedingt vor einem normalen Einsatz
des Fahrzeugs wieder eingebaut
werden.
ZUR BEACHTUNG
16)Die Kopfstützen müssen so eingestellt
werden, dass sie den Kopf, und nicht den
Hals, stützen. Nur auf diese Weise üben sie
ihre Schutzfunktion aus. Alle Kopfstützen
müssen vor dem Losfahren korrekt
eingebaut sein, falls sie aus irgend einem
Grund ausgebaut wurden, damit die
Insassen bei einem eventuellen Aufprall
korrekt geschützt sind. Die geschilderten
Anleitungen beachten.
LENKRAD
17) 18)
EINSTELLUNGEN
Das Lenkrad verfügt über eine Höhen-
und eine Tiefeneinstellung.
Für die Einstellung den Hebel 1
Abb. 15 nach unten in Position B
bewegen. Anschließend das Lenkrad
auf die geeignete Höhe einstellen und in
dieser Höhe durch Bewegen des
Hebels 1 in Position A blockieren.
ZUR BEACHTUNG
17)Die Einstellungen dürfen nur bei
stehendem Fahrzeug und abgestelltem
Motor durchgeführt werden.
1404076J0003EM
1504086J0001EM
18
KENNTNIS DES FAHRZEUGES
