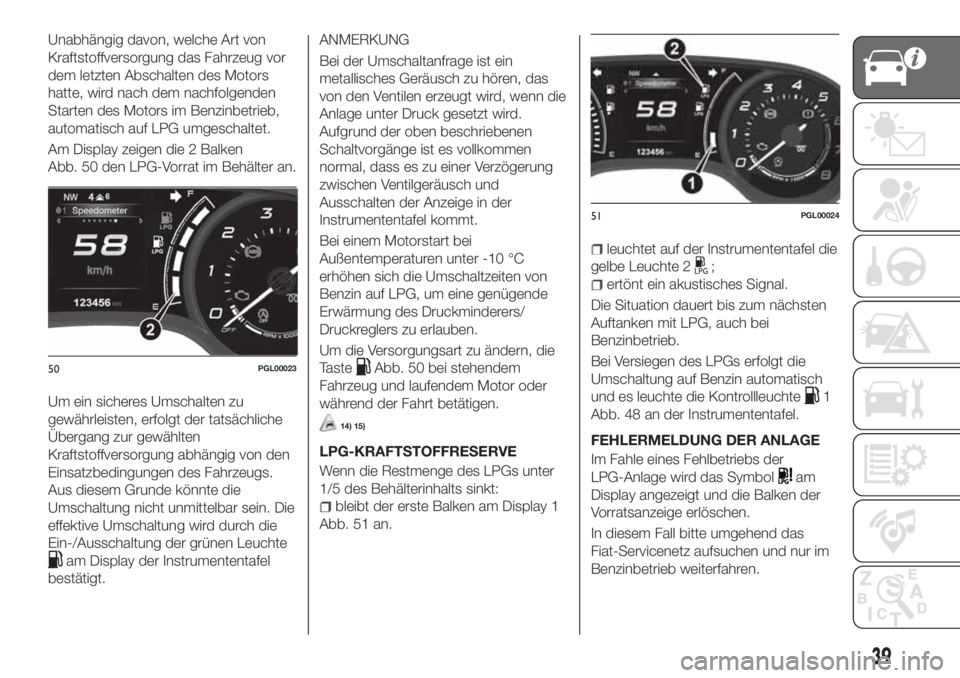

Unabhängig davon, welche Art von
Kraftstoffversorgung das Fahrzeug vor
dem letzten Abschalten des Motors
hatte, wird nach dem nachfolgenden
Starten des Motors im Benzinbetrieb,
automatisch auf LPG umgeschaltet.
Am Display zeigen die 2 Balken
Abb. 50 den LPG-Vorrat im Behälter an.
Um ein sicheres Umschalten zu
gewährleisten, erfolgt der tatsächliche
Übergang zur gewählten
Kraftstoffversorgung abhängig von den
Einsatzbedingungen des Fahrzeugs.
Aus diesem Grunde könnte die
Umschaltung nicht unmittelbar sein. Die
effektive Umschaltung wird durch die
Ein-/Ausschaltung der grünen Leuchte
am Display der Instrumententafel
bestätigt.
ANMERKUNG
Bei der Umschaltanfrage ist ein
metallisches Geräusch zu hören, das
von den Ventilen erzeugt wird, wenn die
Anlage unter Druck gesetzt wird.
Aufgrund der oben beschriebenen
Schaltvorgänge ist es vollkommen
normal, dass es zu einer Verzögerung
zwischen Ventilgeräusch und
Ausschalten der Anzeige in der
Instrumententafel kommt.
Bei einem Motorstart bei
Außentemperaturen unter -10 °C
erhöhen sich die Umschaltzeiten von
Benzin auf LPG, um eine genügende
Erwärmung des Druckminderers/
Druckreglers zu erlauben.
Um die Versorgungsart zu ändern, die
Taste
Abb. 50 bei stehendem
Fahrzeug und laufendem Motor oder
während der Fahrt betätigen.
14) 15)
LPG-KRAFTSTOFFRESERVE
Wenn die Restmenge des LPGs unter
1/5 des Behälterinhalts sinkt:
bleibt der erste Balken am Display 1
Abb. 51 an.
leuchtet auf der Instrumententafel die
gelbe Leuchte 2
;
ertönt ein akustisches Signal.
Die Situation dauert bis zum nächsten
Auftanken mit LPG, auch bei
Benzinbetrieb.
Bei Versiegen des LPGs erfolgt die
Umschaltung auf Benzin automatisch
und es leuchte die Kontrollleuchte
1
Abb. 48 an der Instrumententafel.
FEHLERMELDUNG DER ANLAGE
Im Fahle eines Fehlbetriebs der
LPG-Anlage wird das Symbol
am
Display angezeigt und die Balken der
Vorratsanzeige erlöschen.
In diesem Fall bitte umgehend das
Fiat-Servicenetz aufsuchen und nur im
Benzinbetrieb weiterfahren.
50PGL00023
51PGL00024
39
Page 42 of 268

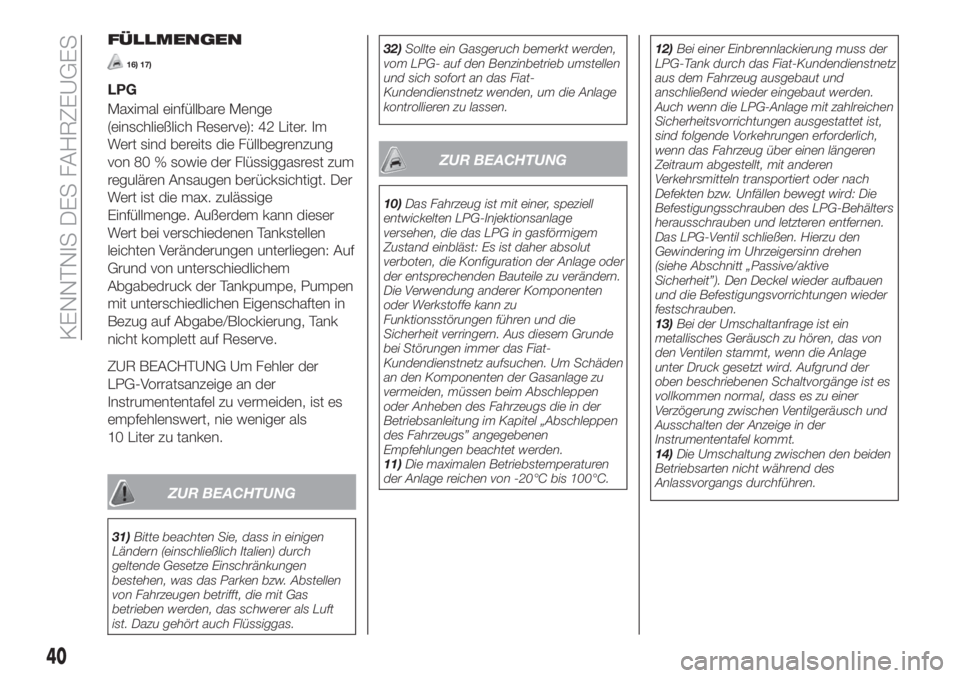

FÜLLMENGEN
16) 17)
LPG
Maximal einfüllbare Menge
(einschließlich Reserve): 42 Liter. Im
Wert sind bereits die Füllbegrenzung
von 80 % sowie der Flüssiggasrest zum
regulären Ansaugen berücksichtigt. Der
Wert ist die max. zulässige
Einfüllmenge. Außerdem kann dieser
Wert bei verschiedenen Tankstellen
leichten Veränderungen unterliegen: Auf
Grund von unterschiedlichem
Abgabedruck der Tankpumpe, Pumpen
mit unterschiedlichen Eigenschaften in
Bezug auf Abgabe/Blockierung, Tank
nicht komplett auf Reserve.
ZUR BEACHTUNG Um Fehler der
LPG-Vorratsanzeige an der
Instrumententafel zu vermeiden, ist es
empfehlenswert, nie weniger als
10 Liter zu tanken.
ZUR BEACHTUNG
31)Bitte beachten Sie, dass in einigen
Ländern (einschließlich Italien) durch
geltende Gesetze Einschränkungen
bestehen, was das Parken bzw. Abstellen
von Fahrzeugen betrifft, die mit Gas
betrieben werden, das schwerer als Luft
ist. Dazu gehört auch Flüssiggas.32)Sollte ein Gasgeruch bemerkt werden,
vom LPG- auf den Benzinbetrieb umstellen
und sich sofort an das Fiat-
Kundendienstnetz wenden, um die Anlage
kontrollieren zu lassen.
ZUR BEACHTUNG
10)Das Fahrzeug ist mit einer, speziell
entwickelten LPG-Injektionsanlage
versehen, die das LPG in gasförmigem
Zustand einbläst: Es ist daher absolut
verboten, die Konfiguration der Anlage oder
der entsprechenden Bauteile zu verändern.
Die Verwendung anderer Komponenten
oder Werkstoffe kann zu
Funktionsstörungen führen und die
Sicherheit verringern. Aus diesem Grunde
bei Störungen immer das Fiat-
Kundendienstnetz aufsuchen. Um Schäden
an den Komponenten der Gasanlage zu
vermeiden, müssen beim Abschleppen
oder Anheben des Fahrzeugs die in der
Betriebsanleitung im Kapitel „Abschleppen
des Fahrzeugs” angegebenen
Empfehlungen beachtet werden.
11)Die maximalen Betriebstemperaturen
der Anlage reichen von -20°C bis 100°C.12)Bei einer Einbrennlackierung muss der
LPG-Tank durch das Fiat-Kundendienstnetz
aus dem Fahrzeug ausgebaut und
anschließend wieder eingebaut werden.
Auch wenn die LPG-Anlage mit zahlreichen
Sicherheitsvorrichtungen ausgestattet ist,
sind folgende Vorkehrungen erforderlich,
wenn das Fahrzeug über einen längeren
Zeitraum abgestellt, mit anderen
Verkehrsmitteln transportiert oder nach
Defekten bzw. Unfällen bewegt wird: Die
Befestigungsschrauben des LPG-Behälters
herausschrauben und letzteren entfernen.
Das LPG-Ventil schließen. Hierzu den
Gewindering im Uhrzeigersinn drehen
(siehe Abschnitt „Passive/aktive
Sicherheit”). Den Deckel wieder aufbauen
und die Befestigungsvorrichtungen wieder
festschrauben.
13)Bei der Umschaltanfrage ist ein
metallisches Geräusch zu hören, das von
den Ventilen stammt, wenn die Anlage
unter Druck gesetzt wird. Aufgrund der
oben beschriebenen Schaltvorgänge ist es
vollkommen normal, dass es zu einer
Verzögerung zwischen Ventilgeräusch und
Ausschalten der Anzeige in der
Instrumententafel kommt.
14)Die Umschaltung zwischen den beiden
Betriebsarten nicht während des
Anlassvorgangs durchführen.
40
KENNTNIS DES FAHRZEUGES
Page 43 of 268
15)Unter besonderen Einsatzbedingungen,
wie beispielsweise beim Anlassen und
Betrieb bei niedrigen
Umgebungstemperaturen oder einer
LPG-Qualität mit niedrigem Propangehalt,
kann das System vorübergehend auf den
Benzinbetrieb umschalten, ohne dass die
Umschaltung auf der Instrumententafel
angezeigt wird. Im Falle von geringen
LPG-Vorratsmengen im Behälter oder bei
hohen Leistungsanforderungen (z.B. beim
Überholen mit vollbeladenem Fahrzeug
oder auf starken Steigungen), kann das
System automatisch auf den Benzinbetrieb
schalten, damit die erforderliche Leistung
erreicht wird. In diesem Fall wird die
Umschaltung durch Aufleuchten der grünen
Leuchte
an der Instrumententafel
angezeigt. Sobald die o.g. Bedingungen
nicht mehr bestehen, schaltet die Anlage
wieder automatisch zurück auf den
LPG-Betrieb. Die grüne Leuchte
erlischt.
Damit diese automatische Umschaltung
auch möglich ist, muss immer darauf
geachtet werden, dass eine ausreichende
Kraftstoffmenge im Benzintank vorrätig ist.
16)Jeglicher Einsatz von Additiven für LPG
ist strengstens untersagt. Es sollte
regelmäßig (mindestens ein Mal alle sechs
Monate) das gesamte LPG im Tank entleert
werden, und beim ersten anschließenden
Betanken geprüft werden, dass das
vorgesehene maximale Fassungsvermögen
von 42 Liter (einschließlich Reserve) (mit
Toleranz von 1 Liter Überfüllung) nicht
überschritten wird. Falls ein Maximalwert
von 42 Litern (einschließlich Reserve)
überschritten wird, müssen Sie sich sofort
an das Fiat-Kundendienstnetz wenden.17)Benutzen Sie nur LPG für
Kraftfahrzeuge.
41
Page 44 of 268

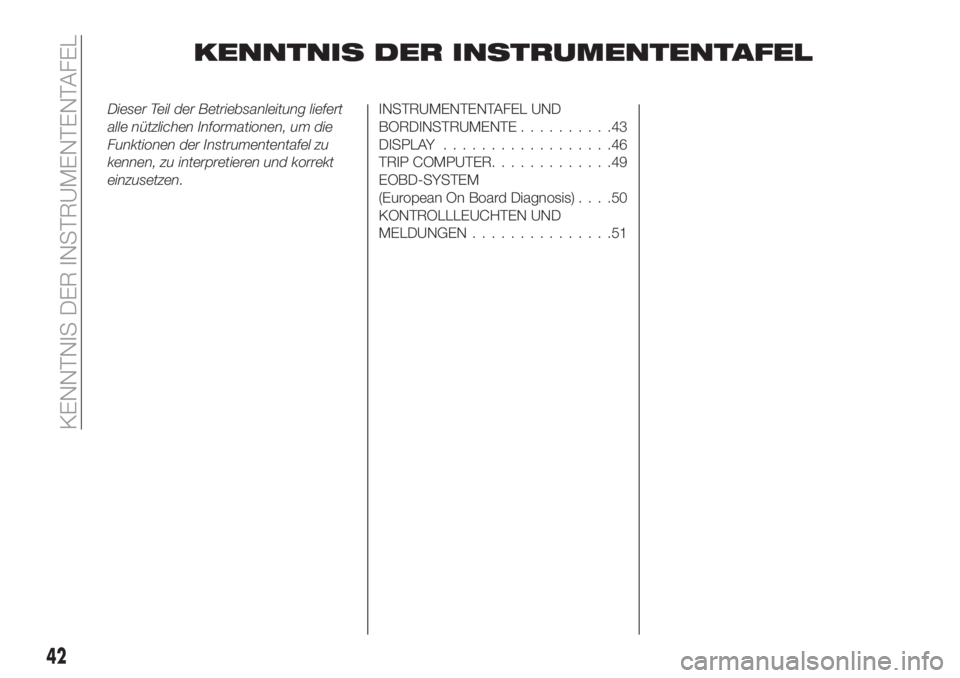

KENNTNIS DER INSTRUMENTENTAFEL
Dieser Teil der Betriebsanleitung liefert
alle nützlichen Informationen, um die
Funktionen der Instrumententafel zu
kennen, zu interpretieren und korrekt
einzusetzen.INSTRUMENTENTAFEL UND
BORDINSTRUMENTE..........43
DISPLAY..................46
TRIP COMPUTER.............49
EOBD-SYSTEM
(European On Board Diagnosis)....50
KONTROLLLEUCHTEN UND
MELDUNGEN...............51
42
KENNTNIS DER INSTRUMENTENTAFEL
Page 45 of 268

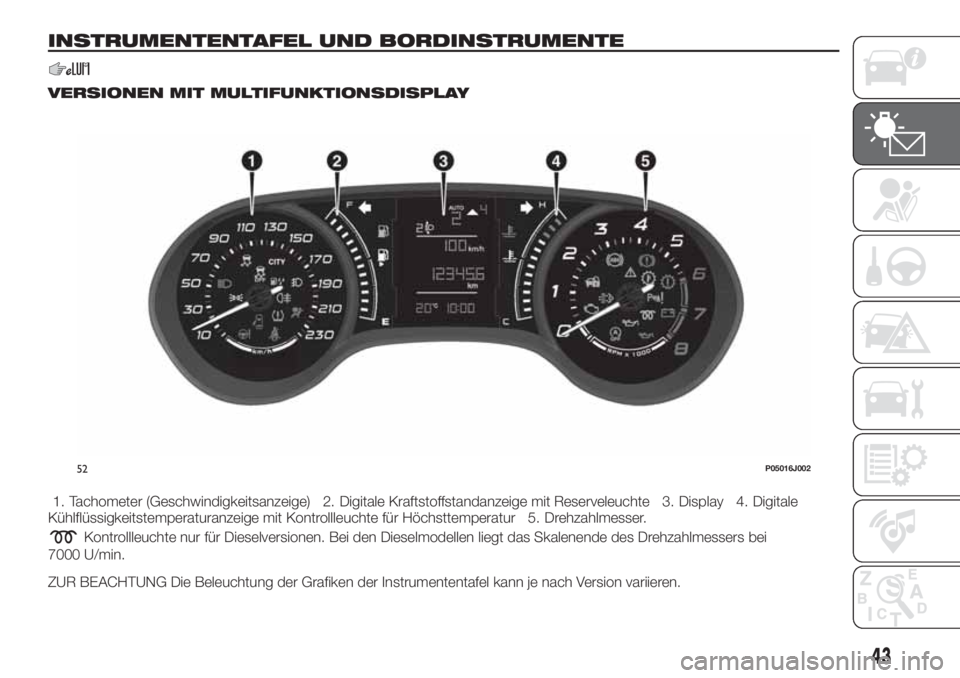

INSTRUMENTENTAFEL UND BORDINSTRUMENTE
VERSIONEN MIT MULTIFUNKTIONSDISPLAY
1. Tachometer (Geschwindigkeitsanzeige) 2. Digitale Kraftstoffstandanzeige mit Reserveleuchte 3. Display 4. Digitale
Kühlflüssigkeitstemperaturanzeige mit Kontrollleuchte für Höchsttemperatur 5. Drehzahlmesser.
Kontrollleuchte nur für Dieselversionen. Bei den Dieselmodellen liegt das Skalenende des Drehzahlmessers bei
7000 U/min.
ZUR BEACHTUNG Die Beleuchtung der Grafiken der Instrumententafel kann je nach Version variieren.
52P05016J002
43
Page 46 of 268

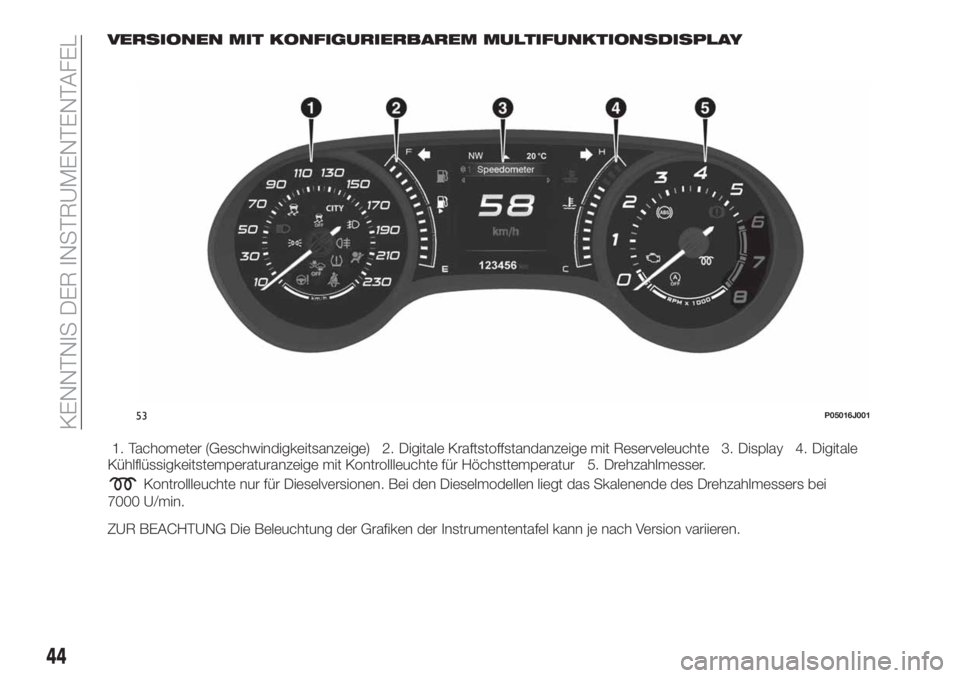

VERSIONEN MIT KONFIGURIERBAREM MULTIFUNKTIONSDISPLAY
1. Tachometer (Geschwindigkeitsanzeige) 2. Digitale Kraftstoffstandanzeige mit Reserveleuchte 3. Display 4. Digitale
Kühlflüssigkeitstemperaturanzeige mit Kontrollleuchte für Höchsttemperatur 5. Drehzahlmesser.
Kontrollleuchte nur für Dieselversionen. Bei den Dieselmodellen liegt das Skalenende des Drehzahlmessers bei
7000 U/min.
ZUR BEACHTUNG Die Beleuchtung der Grafiken der Instrumententafel kann je nach Version variieren.
53P05016J001
44
KENNTNIS DER INSTRUMENTENTAFEL
Page 47 of 268

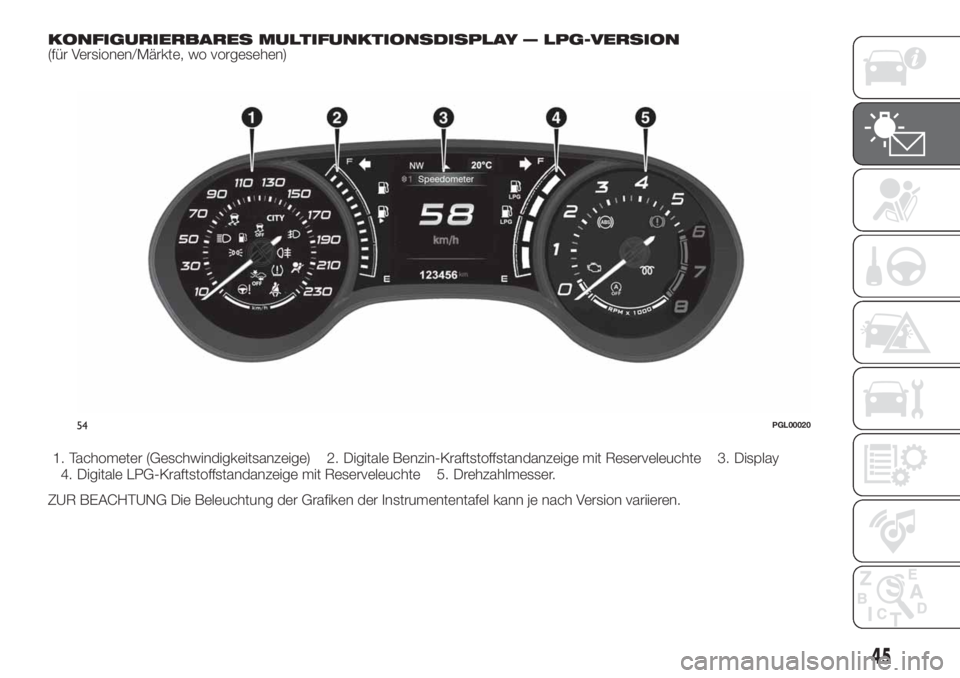

KONFIGURIERBARES MULTIFUNKTIONSDISPLAY — LPG-VERSION(für Versionen/Märkte, wo vorgesehen)
1. Tachometer (Geschwindigkeitsanzeige) 2. Digitale Benzin-Kraftstoffstandanzeige mit Reserveleuchte 3. Display
4. Digitale LPG-Kraftstoffstandanzeige mit Reserveleuchte 5. Drehzahlmesser.
ZUR BEACHTUNG Die Beleuchtung der Grafiken der Instrumententafel kann je nach Version variieren.
54PGL00020
45
Page 48 of 268

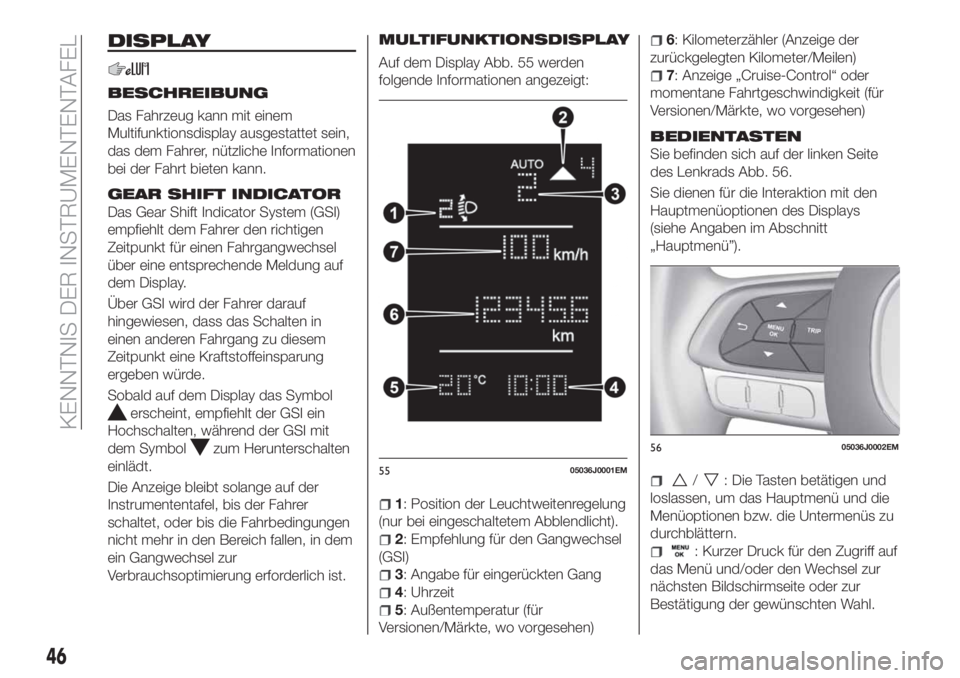

DISPLAY
BESCHREIBUNG
Das Fahrzeug kann mit einem
Multifunktionsdisplay ausgestattet sein,
das dem Fahrer, nützliche Informationen
bei der Fahrt bieten kann.
GEAR SHIFT INDICATOR
Das Gear Shift Indicator System (GSI)
empfiehlt dem Fahrer den richtigen
Zeitpunkt für einen Fahrgangwechsel
über eine entsprechende Meldung auf
dem Display.
Über GSI wird der Fahrer darauf
hingewiesen, dass das Schalten in
einen anderen Fahrgang zu diesem
Zeitpunkt eine Kraftstoffeinsparung
ergeben würde.
Sobald auf dem Display das Symbol
erscheint, empfiehlt der GSI ein
Hochschalten, während der GSI mit
dem Symbol
zum Herunterschalten
einlädt.
Die Anzeige bleibt solange auf der
Instrumententafel, bis der Fahrer
schaltet, oder bis die Fahrbedingungen
nicht mehr in den Bereich fallen, in dem
ein Gangwechsel zur
Verbrauchsoptimierung erforderlich ist.
MULTIFUNKTIONSDISPLAY
Auf dem Display Abb. 55 werden
folgende Informationen angezeigt:
1: Position der Leuchtweitenregelung
(nur bei eingeschaltetem Abblendlicht).
2: Empfehlung für den Gangwechsel
(GSI)
3: Angabe für eingerückten Gang
4: Uhrzeit
5: Außentemperatur (für
Versionen/Märkte, wo vorgesehen)
6: Kilometerzähler (Anzeige der
zurückgelegten Kilometer/Meilen)
7: Anzeige „Cruise-Control“ oder
momentane Fahrtgeschwindigkeit (für
Versionen/Märkte, wo vorgesehen)
BEDIENTASTEN
Sie befinden sich auf der linken Seite
des Lenkrads Abb. 56.
Sie dienen für die Interaktion mit den
Hauptmenüoptionen des Displays
(siehe Angaben im Abschnitt
„Hauptmenü”).
/: Die Tasten betätigen und
loslassen, um das Hauptmenü und die
Menüoptionen bzw. die Untermenüs zu
durchblättern.
: Kurzer Druck für den Zugriff auf
das Menü und/oder den Wechsel zur
nächsten Bildschirmseite oder zur
Bestätigung der gewünschten Wahl.
5505036J0001EM
5605036J0002EM
46
KENNTNIS DER INSTRUMENTENTAFEL
Page 49 of 268
: Drücken und loslassen der
Taste, um zum vorhergehenden
Menüpunkt zurückzukehren.
: Drücken und loslassen der
Taste, um Informationen zum „Trip
Computer“ anzuzeigen.
HAUPTMENÜ
Das Menü besteht aus folgenden
Optionen:
„Dimmer“ (Helligkeitsstärke)
„Speed“ (Geschwindigkeit)
„Hour“ (Uhrzeit einstellen)
„Buzzer“ (Akustisches Signal)
„Units“ (Maßeinheiten)
„Corner“ (Abbiegelicht)
„Bag P“ (Beifahrer-Airbag) (wo
vorgesehen)
„DRL“ (Tagfahrlicht) (für Versionen /
Märkte, wo vorgesehen)
Bag P (Beifahrer-Airbag)
(falls vorhanden)
Diese Funktion ermöglicht die
Aktivierung/Deaktivierung des Airbags
auf der Beifahrerseite.
Folgendermaßen vorgehensweise:
die TasteMENU OKdrücken und
nachdem am Display die Meldung
(Beifahrerairbag: Off, zum Deaktivieren)
oder (Beif. Airbag: On, für die
Aktivierung) durch Drücken der Tasten
/angezeigt wird, erneut die
Taste
drücken;
auf dem Display wird die
Bestätigungsaufforderung angezeigt;
durch Drücken der Tasten/
Ja (für die Bestätigung der
Aktivierung/Deaktivierung) oder Nein
(für die Ablehnung) wählen.
Nochmals die TasteMENU OKkurz
drücken; es erscheint eine Mitteilung
zur Bestätigung der ausgeführten Wahl
und dann kehrt man auf die
Menüanzeige zurück.
Ist derBeifahrerschutz
ausgeschaltet, leuchtet die LED
an
der Instrumententafel fest.
ANMERKUNG Mit demUconnect™-
System werden einige Menüoptionen
auf dem Display dieser Vorrichtung und
nicht auf dem Display der
Instrumententafel angezeigt
(Querverweis auf die Angaben im
Kapitel über Multimedia oder in der
online verfügbaren Ergänzung).
KONFIGURIERBARES
MULTIFUNKTIONSDISPLAY
Auf dem Display Abb. 57 werden
folgende Informationen angezeigt:
1: Position der
Leuchtweitenregelung, Ganganzeige
(wo vorhanden), Anzeige des
Gangwechselvorschlags (GSI),
Außentemperatur, Kompass (wo
vorhanden), Datum.
2: Fahrgeschwindigkeit,
Warnsignal/eventuelle
Fehlermeldungen.
3: Gesamtfahrkilometer (oder Meilen)
und eventuelle
Fehlermeldungssymbole.
57P05016J005
47
Page 50 of 268
BEDIENTASTEN
Sie befinden sich auf der linken Seite
des Lenkrads Abb. 58.
Sie dienen für die Interaktion mit den
Hauptmenüoptionen des Displays
(siehe Angaben im Abschnitt
„Hauptmenü”).
/: Die Tasten betätigen und
loslassen, um das Hauptmenü und die
Menüoptionen bzw. die Untermenüs zu
durchblättern.
/: Die Tasten drücken und
wieder loslassen, um auf die
Informationsanzeigen oder die
Untermenüs der Hauptmenüoptionen
zuzugreifen.
OK: Die Taste drücken, um
zuzugreifen oder die Anzeigen mit den
Informationen bzw. Untermenüs einer
Hauptmenüoption anzuwählen. Die
Taste eine Sekunde lang gedrückthalten, um die angezeigten/
angewählten Funktionen neu
einzustellen.
HAUPTMENÜ
Das Menü besteht aus folgenden
Optionen:
TRIP
GSI
FAHRZEUG-INFO
AUDIO (diese Funktion ist nur bei
den Versionen und in den Märkten
verfügbar, wo sie vorhanden ist)
TELEFON (diese Funktion ist nur bei
den Versionen und in den Märkten
verfügbar, wo sie vorhanden ist)
NAVIGATION (diese Funktion ist nur
bei den Versionen und in den Märkten
verfügbar, wo sie vorhanden ist)
HINWEISE
EINST. FAHRZEUG
Fahrz. Einstellung
Diese Menü-Option ermöglicht die
Änderung der Einstellung in Bezug auf:
Display;
Maßeinheiten;
Uhrzeit + Datum;
Sicherheit
Sicherheit & Kundendienst;
Licht;
Türen und Verrieg.Display
Durch Anwahl der Option „Display” ist
der Zugriff auf die Einstellungen/
Informationen möglich, über:
„Displayeinst.“, „Sprache“, „Siehe
Telefon“ (bei Versionen und Märkten
verfügbar, wo vorhanden), „Siehe
Navigation“ (bei Versionen und Märkten
verfügbar, wo vorhanden), „autom.
Reset Trip B“, „Display-Helligkeit“.
Maßeinheiten
Mit der Option „Maßeinheit” kann die
Maßeinheit unter folgenden Optionen
gewählt werden: „Imperial“, „Metrisch“,
„Benutzerdefiniert“.
Uhrzeit und Datum
Mit der Option „Uhrzeit und Datum”
sind folgende Einstellungen möglich:
„Uhrzeit einstellen”, „Format der
Uhrzeit”, „Datum einstellen”.
Sicherheit
Mit der Option „Sicherheit” sind
folgende Einstellungen möglich:
„Beifahrerairbag” (wo vorhanden),
„Summer Geschwind.”, „Summer
Gurte”.
Die Einstellung „Beifahrerairbag”
ermöglicht die Aktivierung/
Deaktivierung des Beifahrerairbags (wo
vorhanden):Beifahrerschutz
ausgeschaltet: Die LED
an der
Instrumententafel leuchtet fest.
5805036J0004EM
48
KENNTNIS DER INSTRUMENTENTAFEL
