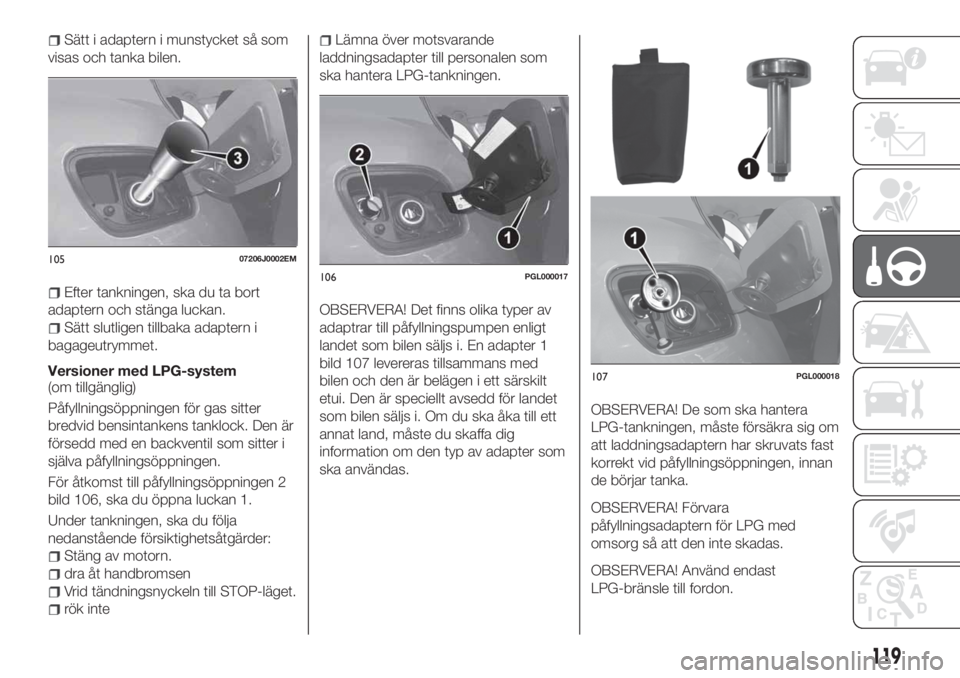

Sätt i adaptern i munstycket så som
visas och tanka bilen.
Efter tankningen, ska du ta bort
adaptern och stänga luckan.
Sätt slutligen tillbaka adaptern i
bagageutrymmet.
Versioner med LPG-system
(om tillgänglig)
Påfyllningsöppningen för gas sitter
bredvid bensintankens tanklock. Den är
försedd med en backventil som sitter i
själva påfyllningsöppningen.
För åtkomst till påfyllningsöppningen 2
bild 106, ska du öppna luckan 1.
Under tankningen, ska du följa
nedanstående försiktighetsåtgärder:
Stäng av motorn.
dra åt handbromsen
Vrid tändningsnyckeln till STOP-läget.
rök inte
Lämna över motsvarande
laddningsadapter till personalen som
ska hantera LPG-tankningen.
OBSERVERA! Det finns olika typer av
adaptrar till påfyllningspumpen enligt
landet som bilen säljs i. En adapter 1
bild 107 levereras tillsammans med
bilen och den är belägen i ett särskilt
etui. Den är speciellt avsedd för landet
som bilen säljs i. Om du ska åka till ett
annat land, måste du skaffa dig
information om den typ av adapter som
ska användas.OBSERVERA! De som ska hantera
LPG-tankningen, måste försäkra sig om
att laddningsadaptern har skruvats fast
korrekt vid påfyllningsöppningen, innan
de börjar tanka.
OBSERVERA! Förvara
påfyllningsadaptern för LPG med
omsorg så att den inte skadas.
OBSERVERA! Använd endast
LPG-bränsle till fordon.
10507206J0002EM
106PGL000017
107PGL000018
119

Bränsletyper -
Identifiering av
fordonens kompatibilitet
- Symbol för information
till konsumenterna i
enlighet med
standarden EN16942
Symbolerna som anges gör att du
lättare kan känna igen rätt typ av
bränsle som ska användas för ditt
fordon.
Innan en tankning, kontrollera
symbolerna som sitter invändigt på
tanklocket (på vissa modeller) och
jämför dem med symbolen som sitter
på bensinpumpen (på vissa modeller).
Symboler för bensindrivna fordon
E5: Blyfri bensin som innehåller en
syrehalt på högst 2,7 % (m/m) och en
maximal etanolhalt på 5,0 % (V/V) i
enlighet med standardenEN228
E10: Blyfri bensin som innehåller en
syrehalt på högst 3,7 % (m/m) och en
maximal etanolhalt på 10,0 % (V/V) i
enlighet med standardenEN228Symboler för dieseldrivna fordon
B7: Diesel innehållande högst 7 % (V/V)
FAME (Fatty Acid Methyl Esters) i
överensstämmelse med standarden
SS-EN590
B10: Diesel innehållande högst 10 %
(V/V) FAME (Fatty Acid Methyl Esters) i
överensstämmelse med standarden
SS-EN16734
Symboler för bilar med dubbel
matning bensin/LPG
E5: Blyfri bensin som innehåller en
syrehalt på högst 2,7 % (m/m) och en
maximal etanolhalt på 5,0 % (V/V) i
enlighet med standardenEN228
E10: Blyfri bensin som innehåller en
syrehalt på högst 3,7 % (m/m) och en
maximal etanolhalt på 10,0 % (V/V) i
enlighet med standardenEN228
LPG: LPG för fordon som
överensstämmer med standarden
EN589
VARNING
124)Sätt aldrig något föremål eller ett
annat lock på munstyckets ände, än vad
som förutses för bilen. Användningen av
föremål eller lock som inte uppfyller kraven,
kan leda till en tryckökning inuti tanken,
vilket i sin tur kan leda till faror.
125)För inte öppna lågor eller tända
cigaretter i närheten av tankens
påfyllningsöppning. Brandrisk! Undvik även
att gå för nära påfyllningsöppningen med
ansiktet för att inte andas in skadliga ångor.
126)Använd inte mobiltelefonen i närheten
av bensinpumpen: brandrisk.
127)Öppna inte systemet för
högtrycksmatning med motorn igång.
Motorns funktion leder till ett högt
bränsletryck. En bränslestråle med högt
tryck kan leda till allvarliga eller livsfarliga
skador.
128)Om
AdBlue®
överhettas under en
lång tid inuti tanken vid över 50° C (till
exempel på grund av direkt solstrålning),
kan
AdBlue®
brytas ner och generera
ammoniakångor. Ammoniakångorna har en
frän lukt: när du skruvar loss locket från
AdBlue®
-tanken, ska du vara försiktig så
att du inte andas in eventuella
ammoniakångor som kommer ut ur tanken.
I denna koncentration är ammoniakångorna
inte skadliga eller farliga för människors
hälsa.
120
START OCH KÖRNING

OBSERVERA!
49)Tanka bara bilen med fordonsdiesel
enligt den europeiska standarden EN590.
Användning av andra produkter eller
blandningar kan ohjälpligt skada motorn
och tillverkarens garanti upphör att gälla för
sådana skador. Vid en oavsiktlig tankning
av en annan typ av bränsle, starta inte
motorn utan sätt igång med att tömma
tanken. Om motorn satts igång, även om
bara för en mycket kort tid, måste tanken
och hela försörjningssystemet tömmas.
AdBlue®TILLSATS
(UREA) FÖR
DIESELUTSLÄPP
Bilen är utrustad med ett system för
UREA-insprutning och en katalysator
med selektiv katalytisk reduktion för att
respektera standarderna för utsläpp.
Dessa två system gör att man kan
respektera kraven för dieselutsläpp; att
lyckas reducera bränsleförbrukningen
samtidigt som man ökar körbarheten,
momentet och effekten. För
meddelanden och varningar om
systemet, se avsnittet "Lär känna
instrumentpanelen" i kapitlet
"Varningslampor och meddelanden".
AdBlue®
(UREA) anses vara en
mycket stabil produkt med en lång
lagringstid. Om det förvaras vid
temperaturer UNDER 32°C, kan den
lagras i minst ett år.
För ytterligare information om typ av
AdBlue®
-vätska, se avsnittet "Vätskor
och smörjmedel" i kapitlet "Tekniska
data".
Bilen är utrustad med ett automatiskt
uppvärmningssystem för
AdBlue®
som, då motorn är igång, gör att
systemet kan fungera korrekt vid
temperaturer under -11° C.
OBS!
AdBlue®
fryser vid temperaturer
under -11°C.
121

I NÖDLÄGE
Ett punkterat däck eller en glödlampa
som slocknat?
Ibland kan det hända att något stör vår
resa.
Sidorna som gäller nödsituationer kan
vara till hjälp för att självständigt och i
lugn och ro klara av kritiska situationer.
I nödlägen bör man ringa det
gratisnummer som står angivet i
garantihäftet.
Du kan även ringa det universella
gratisnumret för information om
närmaste serviceverkstaden i Fiats
servicenät.VARNINGSLJUS.............123
BYTA LAMPA...............123
BYTE AV SÄKRINGAR.........130
BYTA HJUL................135
SATS FIX&GO..............139
NÖDSTART................142
BRÄNSLELÅSSYSTEM........143
AUTOMATVÄXEL............146
BOGSERA BILEN............147
122
I NÖDLÄGE

VARNINGSLJUS
REGLAGE
Tryck på knappen bild 108 för att sätta
på eller stänga av ljusen.
Med aktiverade nödljus, blinkar
varningslamporna
och.
OBSERVERA! Varningsljuset ska
användas i enlighet med
trafikförordningarna i det land som du
befinner sig i: se föreskrifterna.
Nödinbromsning
Vid nödinbromsning, tänds
varningsljusen automatiskt och
varningslamporna
ochtänds på
instrumentpanelen.
Lamporna slocknar automatiskt vid en
normal inbromsningen, dvs. då det inte
längre rör sig om en nödinbromsning.
BYTA LAMPA
129) 130) 131) 132)
50)
ALLMÄNNA
INSTRUKTIONER
Innan du byter en lampa, ska du
kontrollera att respektive kontakter inte
är oxiderade.
Ersätt en utbränd glödlampa med en
annan av samma typ och med samma
strömstyrka.
Efter att ha bytt en lampa i
strålkastaren, ska du alltid kontrollera
att den är rätt riktad.
När en lampa inte fungerar, ska du
före ett eventuellt byte, alltid kontrollera
säkringarna. För säkringarnas placering
se avsnittet "Byta säkringar" i detta
kapitel.
OBSERVERA! Vid kallt och fuktigt väder
och efter spöregn eller biltvätt, kan ytan
på strålkastarna eller bakljusen imma
igen och/eller kondensdroppar bildas
på insidan. Detta är ett naturligt
fenomen som beror på
temperaturskillnaden och fukten på in-
och utsidan av glaset och inte något fel.
Fenomenet påverkar inte ljusens
normala funktion. Så snart ljusen tänds,
försvinner imman snabbt gradvis från
mitten och progressivt ut mot kanterna.
10808016J0001EM
123

TYPER AV LAMPOR
På bilen finns följande typer av lampor installerade:
Lampor helt av glas (typ 1): de är tryckmonterade. Dra rakt ut för att
ta bort lampan.
Lampor med bajonettfattning (typ 2): för att dra ut dem från
lamphållaren, tryck på glödlampan och vrid den moturs och avlägsna
den sedan.
Halogena lampor (typ 3): för att ta ut lampan, dra i kontaktdonet.
Halogena lampor (typ 4): för att ta ut lampan, vrid den moturs.
Lampor med Xenon-gasurladdning (typ 5):
(berörda versioner och marknader)
kontakta Fiats servicenät för att ta ut lampan.
124
I NÖDLÄGE

Lampor Typ Effekt Referens figur
Positionsljus fram/Varselljus (D.R.L.) H15 15W 4
Helljus (halogen) H15 55 W 4
Halvljus H7 55 W 3
Helljus/halvljus (med xenon-gasurladdning)
(berörda versioner
och marknader)D5S 25W 5
Körriktningsvisare fram PY21W 21W 2
Nummerplåt W5W 5 W 1
Bakre positionsljus/stoppljus P21W 21W 2
Körriktningsvisare bak WY16W 16W 1
Backljus W16W 16W 1
Tredje stoppljuset W5W 5 W 1
Dimstrålkastare H11 55 W 4
Dimbakljus W16W 16W 1
Belysningsenhet fram C5W 5 W 1
Främre takbelysning (solskydd) C5W 5 W 1
Belysning bak C5W 6W 1
Belysning i bagageutrymme W5W 5 W 1
Belysning i förvaringsutrymmet W5W 5 W 1
125

BYTA EN YTTRE LAMPA
Placering av de främre lamporna
1. Halvljus
2. Dimstrålkastare
3. Helljus / Varselljus (D.R.L.)
4. Körriktningsvisare.
Halvljus
Höger strålkastare
För att byta lampa 1 bild 109 gör man
så här:
styr hjulen helt inåt;
Skruva loss skruven 1 bild 110 med
skruvmejseln som ingår och ta bort
inspektionsluckan 2.
ta bort gummiproppen
lossa elkontakten;
ta bort glödlampan genom att lossa
den från låsklämmorna;
byt ut den nya lampan och utför
proceduren i omvänd ordning i
förhållande till beskrivningen ovan.
Vänster strålkastare
arbeta inifrån motorrummet för att ta
bort gummiproppen på halvljusets 1
bild 109 lampa;
ta bort glödlampan genom att lossa
den från låsklämmorna;
koppla ifrån det elektroniska
kontaktdonet och byt ut lampan 1
bild 109;
anslut den elektriska kontakten till
den nya lampan;
sätt tillbaka aggregatet i sätet;
sätt tillbaka gummiproppen.
OBSERVERA! Utför lampbytet endast
med avstängd motor. Försäkra dig
dessutom om att motorn är kall för att
undvika faran för brännskador.
Dimljus
För att byta lamporna gör man så här:
styr hjulen helt inåt;
10908026J0002EM
110P08026J004
111P08026J0012
11208026J0016EM
126
I NÖDLÄGE

Skruva loss skruven 1 bild 111 med
skruvmejseln som ingår och ta bort
inspektionsluckan 2.
vrid lampenheten och lamphållaren 1
bild 112 moturs och dra ut den;
lossa elkontakten;
återanslut kontakten till det nya
aggregatet. Aktivera den sedan genom
att vrida medurs. Se till att den
blockeras på rätt sätt;
återmontera inspektionsluckan.
Helljus / Varselljus (D.R.L.)
För att byta lampa 3 bild 109 gör man
så här:
arbeta inifrån motorrummet för att ta
bort gummiproppen 1 bild 113;
rotera lampaggregatet-hållaren
moturs och dra ut det;
koppla ifrån den elektriska kontakten
och byt ut lampaggregatet-hållaren 2;
anslut den elektriska kontakten till
det nya aggregatet;
sätt i lampenheten i sätet och vrid
den medurs. Försäkra dig om att den
blockeras riktigt;
sätt tillbaka gummiproppen 1.
OBSERVERA! Utför lampbytet endast
med avstängd motor. Försäkra dig
dessutom om att motorn är kall för att
undvika faran för brännskador.
Körriktningsvisare fram
För att byta lampa 4 bild 109 gör man
så här:
rotera lampaggregatet-hållaren
moturs;
byt ut glödlampan med
bajonettfattning;
sätt sedan in lampenheten och
lamphållaren i sätet och vrid den
medurs. Försäkra dig om att den
blockeras riktigt.
Körriktningsvisare på sidorna
Gör så här för att byta lampa:
tryck på den transparenta kåpan 1
bild 114 för att pressa samman den inre
spärrfjädern 2 och dra sedan ut
enheten;
vrid lamphållaren 3 moturs, ta bort
lampan 4 och byt ut den;
Sätt tillbaka lamphållaren 3 i den
genomskinliga kåpan och vrid den
medurs.
montera tillbaka enheten och se till
att den invändiga spärrfjädern 2 låser
sig ordentligt.
Versioner försedda med
strålkastare med Xenon
gasurladdning
Helljus/halvljus
(berörda versioner och marknader)
Vänd dig till Fiats servicenät för att byta
dessa lampor.
11308026J0025EM
11408026J0005EM
127

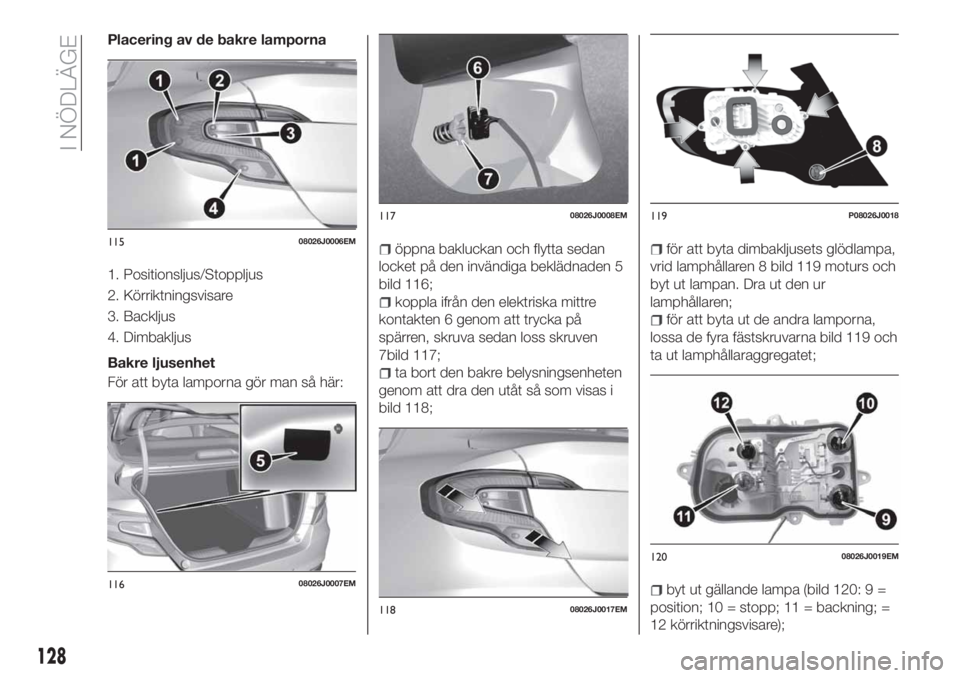

Placering av de bakre lamporna
1. Positionsljus/Stoppljus
2. Körriktningsvisare
3. Backljus
4. Dimbakljus
Bakre ljusenhet
För att byta lamporna gör man så här:
öppna bakluckan och flytta sedan
locket på den invändiga beklädnaden 5
bild 116;
koppla ifrån den elektriska mittre
kontakten 6 genom att trycka på
spärren, skruva sedan loss skruven
7bild 117;
ta bort den bakre belysningsenheten
genom att dra den utåt så som visas i
bild 118;
för att byta dimbakljusets glödlampa,
vrid lamphållaren 8 bild 119 moturs och
byt ut lampan. Dra ut den ur
lamphållaren;
för att byta ut de andra lamporna,
lossa de fyra fästskruvarna bild 119 och
ta ut lamphållaraggregatet;
byt ut gällande lampa (bild 120: 9 =
position; 10 = stopp; 11 = backning; =
12 körriktningsvisare);
11508026J0006EM
11608026J0007EM
11708026J0008EM
11808026J0017EM
119P08026J0018
12008026J0019EM
128
I NÖDLÄGE
