FIAT TIPO 4DOORS 2019 Drift- och underhållshandbok (in Swedish)

142)Med 17- och 18-tums däck ingår ett
16-tums reservhjul. Standardreservhjulet
(berörda versioner och marknader) är
specifikt för bilen. Använd det aldrig till
fordon av andra modeller och använd inte
andra modellers reservhjul till den egna
bilen. Reservhjulet får endast användas i
nödfall. Kör så lite som möjligt med påsatt
reservhjul och aldrig snabbare än
80 km/tim. Varning! Endast för tillfälligt
bruk! 80 km/tim. max! Ersätt reservhjulet
med ett standardhjul så snart som möjligt.
Den självhäftande dekalen som sitter på
det lilla reservhjulet får aldrig tas av eller
täckas över. Du får absolut inte använda
navkapsel på reservhjulet. Fordonets
köregenskaper förändras efter montering
av hjulet. Undvik häftigare acceleration och
inbromsning, tvära svängar och snabba
kurvtagningar. Låt reparera och
återmontera det utbytta hjulet snabbast
möjligt. Det är inte tillåtet att använda två
eller flera reservhjul samtidigt. Smörj inte in
gängorna på bultarna innan de monteras
eftersom de då kan skruvas ur av sig själva.
OBSERVERA!
53)Var försiktig när du vevar och se till att
veven roterar fritt så att du inte riskerar
skrapsår på handen vid friktionen mot
marken. Även domkraftens rörliga delar i
rörelse (snäckdrev och leder) kan orsaka
kroppsskador: undvik all kontakt. Tvätta dig
noggrant om du smutsar ner dig med
smörjfett.
54)Ta så snart som möjligt bilen till Fiats
servicenät för att bekräfta att hjulbultarna är
korrekt åtdragna.
SATS FIX&GO
(om tillgänglig)
143) 144)
55)
BESKRIVNING
Snabbreparationssatsen för däck
Fix&Go bild 143 ligger i en särskild
behållare i bagageutrymmet och består
av följande delar:
En patron 1 som innehåller
tätningsvätska, försedd med
påfyllningsslang för insprutning av
tätningsvätskan 4 och en självhäftande
dekal 3 med texten "Max. 80 km/h.",
som ska sättas på väl synlig plats, (t ex.
på instrumentpanelen) efter utförd
däckreparation.
En kompressor 2
En informationsbroschyr som
används för en snabb och korrekt
användning av satsen.
Ett par skyddshandskar som finns i
patronens 4 rörutrymme.
REPARATIONSPROCEDUR
Gör så här:
Stanna bilen på en plats där den inte
medför trafikfara och där proceduren
kan utföras under säkra förhållanden.
Marken skall helst vara jämn och
tillräckligt kompakt.
Stäng av motorn, sätt på
varningsljusen och aktivera
parkeringsbromsen.
ta på den orangefärgade reflexvästen
innan du kliver ut ur bilen (håll dig till de
gällande normerna i landet du befinner
dig i);
Sätt in patronen 1 som innehåller
tätningsmedlet i sitt säte på
kompressorn 2, tryck ordentligt nedåt
bild 143. Ta loss den självhäftande
hastighetsetiketten 3 och applicera den
på väl synlig plats bild 144.
143P2000158
139

Använd handskar.
Ta bort proppen från däckventilen
och skruva ordentligt åt den
genomskinliga tuben med
tätningsmedel 4 bild 143 på ventilen.
Om patronen på 250 ml är tillgänglig,
har den genomskinliga slangens hus
försetts med en avtagbar hylsa för att
underlätta uttaget. Försäkra dig om att
knappen ON-OFF 5 bild 145 står på
avstängt läge (knappen är inte
nedtryckt).

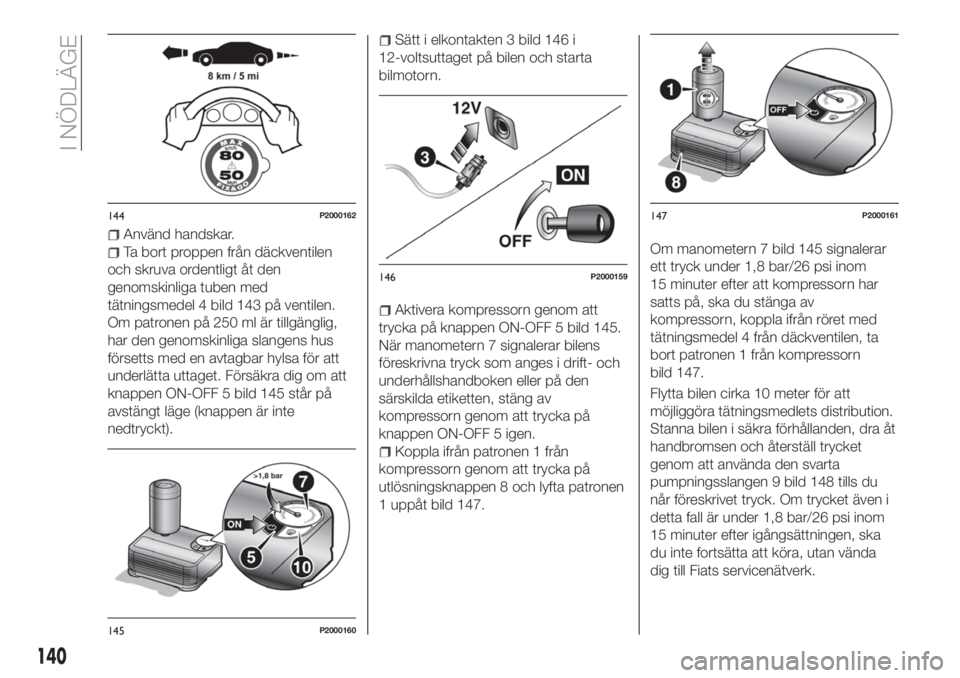

Sätt i elkontakten 3 bild 146 i
12-voltsuttaget på bilen och starta
bilmotorn.
Aktivera kompressorn genom att
trycka på knappen ON-OFF 5 bild 145.
När manometern 7 signalerar bilens
föreskrivna tryck som anges i drift- och
underhållshandboken eller på den
särskilda etiketten, stäng av
kompressorn genom att trycka på
knappen ON-OFF 5 igen.
Koppla ifrån patronen 1 från
kompressorn genom att trycka på
utlösningsknappen 8 och lyfta patronen
1 uppåt bild 147.Om manometern 7 bild 145 signalerar
ett tryck under 1,8 bar/26 psi inom
15 minuter efter att kompressorn har
satts på, ska du stänga av
kompressorn, koppla ifrån röret med
tätningsmedel 4 från däckventilen, ta
bort patronen 1 från kompressorn
bild 147.
Flytta bilen cirka 10 meter för att
möjliggöra tätningsmedlets distribution.
Stanna bilen i säkra förhållanden, dra åt
handbromsen och återställ trycket
genom att använda den svarta
pumpningsslangen 9 bild 148 tills du
når föreskrivet tryck. Om trycket även i
detta fall är under 1,8 bar/26 psi inom
15 minuter efter igångsättningen, ska
du inte fortsätta att köra, utan vända
dig till Fiats servicenätverk.
144P2000162
145P2000160
146P2000159
147P2000161
140
I NÖDLÄGE

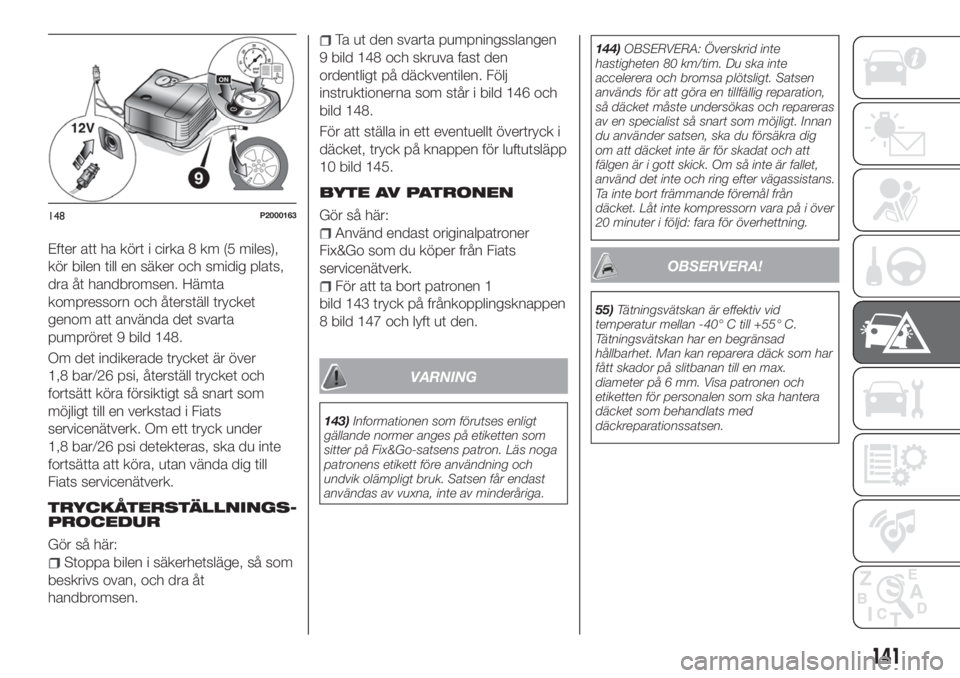

Efter att ha kört i cirka 8 km (5 miles),
kör bilen till en säker och smidig plats,
dra åt handbromsen. Hämta
kompressorn och återställ trycket
genom att använda det svarta
pumpröret 9 bild 148.
Om det indikerade trycket är över
1,8 bar/26 psi, återställ trycket och
fortsätt köra försiktigt så snart som
möjligt till en verkstad i Fiats
servicenätverk. Om ett tryck under
1,8 bar/26 psi detekteras, ska du inte
fortsätta att köra, utan vända dig till
Fiats servicenätverk.
TRYCKÅTERSTÄLLNINGS-
PROCEDUR
Gör så här:
Stoppa bilen i säkerhetsläge, så som
beskrivs ovan, och dra åt
handbromsen.
Ta ut den svarta pumpningsslangen
9 bild 148 och skruva fast den
ordentligt på däckventilen. Följ
instruktionerna som står i bild 146 och
bild 148.
För att ställa in ett eventuellt övertryck i
däcket, tryck på knappen för luftutsläpp
10 bild 145.
BYTE AV PATRONEN
Gör så här:
Använd endast originalpatroner
Fix&Go som du köper från Fiats
servicenätverk.
För att ta bort patronen 1
bild 143 tryck på frånkopplingsknappen
8 bild 147 och lyft ut den.
VARNING
143)Informationen som förutses enligt
gällande normer anges på etiketten som
sitter på Fix&Go-satsens patron. Läs noga
patronens etikett före användning och
undvik olämpligt bruk. Satsen får endast
användas av vuxna, inte av minderåriga.144)OBSERVERA: Överskrid inte
hastigheten 80 km/tim. Du ska inte
accelerera och bromsa plötsligt. Satsen
används för att göra en tillfällig reparation,
så däcket måste undersökas och repareras
av en specialist så snart som möjligt. Innan
du använder satsen, ska du försäkra dig
om att däcket inte är för skadat och att
fälgen är i gott skick. Om så inte är fallet,
använd det inte och ring efter vägassistans.
Ta inte bort främmande föremål från
däcket. Låt inte kompressorn vara på i över
20 minuter i följd: fara för överhettning.
OBSERVERA!
55)Tätningsvätskan är effektiv vid
temperatur mellan -40° C till +55° C.
Tätningsvätskan har en begränsad
hållbarhet. Man kan reparera däck som har
fått skador på slitbanan till en max.
diameter på 6 mm. Visa patronen och
etiketten för personalen som ska hantera
däcket som behandlats med
däckreparationssatsen.
148P2000163
141

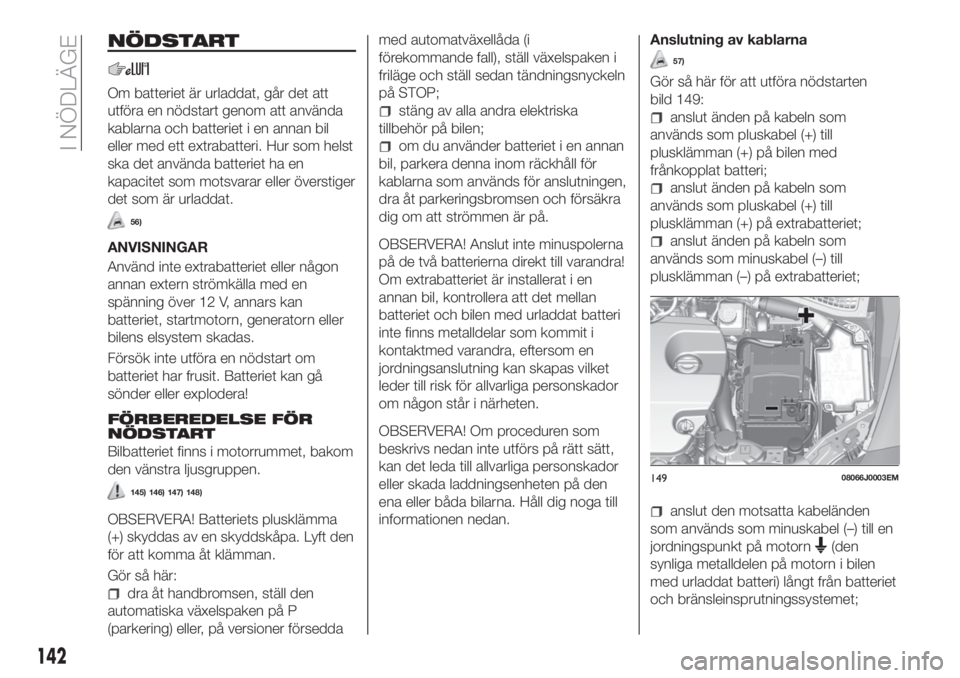

NÖDSTART
Om batteriet är urladdat, går det att
utföra en nödstart genom att använda
kablarna och batteriet i en annan bil
eller med ett extrabatteri. Hur som helst
ska det använda batteriet ha en
kapacitet som motsvarar eller överstiger
det som är urladdat.
56)
ANVISNINGAR
Använd inte extrabatteriet eller någon
annan extern strömkälla med en
spänning över 12 V, annars kan
batteriet, startmotorn, generatorn eller
bilens elsystem skadas.
Försök inte utföra en nödstart om
batteriet har frusit. Batteriet kan gå
sönder eller explodera!
FÖRBEREDELSE FÖR
NÖDSTART
Bilbatteriet finns i motorrummet, bakom
den vänstra ljusgruppen.
145) 146) 147) 148)
OBSERVERA! Batteriets plusklämma
(+) skyddas av en skyddskåpa. Lyft den
för att komma åt klämman.
Gör så här:
dra åt handbromsen, ställ den
automatiska växelspaken på P
(parkering) eller, på versioner förseddamed automatväxellåda (i
förekommande fall), ställ växelspaken i
friläge och ställ sedan tändningsnyckeln
på STOP;
stäng av alla andra elektriska
tillbehör på bilen;
om du använder batteriet i en annan
bil, parkera denna inom räckhåll för
kablarna som används för anslutningen,
dra åt parkeringsbromsen och försäkra
dig om att strömmen är på.
OBSERVERA! Anslut inte minuspolerna
på de två batterierna direkt till varandra!
Om extrabatteriet är installerat i en
annan bil, kontrollera att det mellan
batteriet och bilen med urladdat batteri
inte finns metalldelar som kommit i
kontaktmed varandra, eftersom en
jordningsanslutning kan skapas vilket
leder till risk för allvarliga personskador
om någon står i närheten.
OBSERVERA! Om proceduren som
beskrivs nedan inte utförs på rätt sätt,
kan det leda till allvarliga personskador
eller skada laddningsenheten på den
ena eller båda bilarna. Håll dig noga till
informationen nedan.
Anslutning av kablarna
57)
Gör så här för att utföra nödstarten
bild 149:
anslut änden på kabeln som
används som pluskabel (+) till
plusklämman (+) på bilen med
frånkopplat batteri;
anslut änden på kabeln som
används som pluskabel (+) till
plusklämman (+) på extrabatteriet;
anslut änden på kabeln som
används som minuskabel (–) till
plusklämman (–) på extrabatteriet;
anslut den motsatta kabeländen
som används som minuskabel (–) till en
jordningspunkt på motorn
(den
synliga metalldelen på motorn i bilen
med urladdat batteri) långt från batteriet
och bränsleinsprutningssystemet;
14908066J0003EM
142
I NÖDLÄGE

starta bilmotorn med extrabatteriet
och låt det gå några minuter på lägsta
varvtal. Starta sedan motorn i bilen med
urladdat batteri.
Frånkoppling av kablarna
När motorn startats, avlägsna kablarna
genom att utföra ovanstående procedur
i omvänd ordning.
Om motorn inte startar efter några
försök, fortsätt inte i onödan utan
kontakta Fiats servicenät.
Om det är nödvändigt att använda
nödstarten ofta, ska du låta kontrollera
batteriet och bilens laddningssystem vid
Fiats servicenät.
VARNING
145)Innan du öppnar motorhuven ska du
försäkra dig om att bilen är avstängd och
att tändningsnyckeln är i STOP-läge. Håll
dig till anvisningarna som står på dekalen
som sitter under motorhuven. Vi
rekommenderar att du tar ur
tändningsnyckeln om det finns andra
personer i fordonet. Man bör alltid ta ur
tändningsnyckeln eller ställa den på STOP
först, innan man lämnar bilen. Under
tankningen av bränsle, ska du försäkra dig
om att motorn är avstängd (med
tändningsnyckeln i STOP-läge).146)Kom inte för nära kylarens kylfläkt:
elfläkten kan sättas igång vilket kan leda till
personskador. Var uppmärksam på att
sjalar, slipsar och andra löst sittande
klädesdetaljer som kan fastna i de rörliga
motordelarna.
147)Ta bort alla metallföremål (t ex. ringar,
klockor och armband) som kan leda till en
oväntad elektrisk kontakt och till allvarliga
personskador.
148)Batterierna innehåller syra som kan ge
brännskador på huden och i ögonen.
Batterierna genererar kväve som är mycket
brandfarligt och explosivt. Närma därför
inte lågor eller gnistkällor till batterierna.
OBSERVERA!
56)Undvik absolut att använda en
snabbladdare till nödstarten: den kan skada
de elektroniska systemen och
styrenheterna för motorns påsättning och
tillförsel.
57)Anslut inte det urladdade batteriets
minuskabel (–). Gnistan som uppstår kan
leda till att batteriet exploderar och orsakar
allvarliga personskador. Använd endast den
specifika jordningspunkten. Använd ingen
annan exponerad metalldel.
BRÄNSLELÅSSYSTEM
BESKRIVNING
Bensin- och dieselversioner
Bränslelåset aktiveras vid kollisioner och
gör så att:
Bränsletillförseln avbryts vilket
medför att motorn stängs av.
Automatisk upplåsning av dörrarna.
Innerbelysningen sätts på.
Klimatanläggningens ventilation
kopplas ur.
Varningsljusen tänds (för att stänga
av ljusen, tryck på knappen som sitter
på instrumentpanelen).
På vissa versioner signaleras systemets
aktivering av ett meddelande som visas
på displayen. Samtidigt visas ett särskilt
meddelande på displayen för att varna
föraren om systemets funktion skulle
vara komprometterat.
OBSERVERA! Kontrollera bilen
noggrant för att se till att det inte läcker
bränsle, till exempel i motorrummet,
under bilen eller i närheten av
bränsletanken. Efter krocken, vrid
tändningsnyckeln till STOP så att
batteriet inte laddas ur.
143

LPG-versioner
(om tillgänglig)
På LPG-versioner, förutom det som
anges ovan, avbryter
bränslelåssystemet omedelbart
bensinmatningen, stänger
LPG-säkerhetsventilerna och avbryter
insprutningen vilket gör att motorn
stängs av.
144
I NÖDLÄGE

NOLLSTÄLLA BRÄNSLELÅSSYSTEMET
För att återställa bilens korrekta funktion, utför följande procedur (proceduren ska startas och slutföras inom en minut):
149)
Åtgärder som ska utföras
Med körriktningsvisarnas spak i neutralt läge ska du ställa tändningsnyckeln på STOP
Ställ tändningsnyckeln på MAR
Aktivera höger körriktningsvisare
Aktivera vänster körriktningsvisare
Aktivera höger körriktningsvisare
Aktivera vänster körriktningsvisare
Inaktivera vänster körriktningsvisare
Ställ tändningsnyckeln på STOP
Ställ tändningsnyckeln på MAR
VARNING
149)Aktivera inte systemet efter krocken om det luktar bensin eller om det uppstått läckor på bränslesystemet. Sätt inte på systemet för att
undvika brandrisken.
145

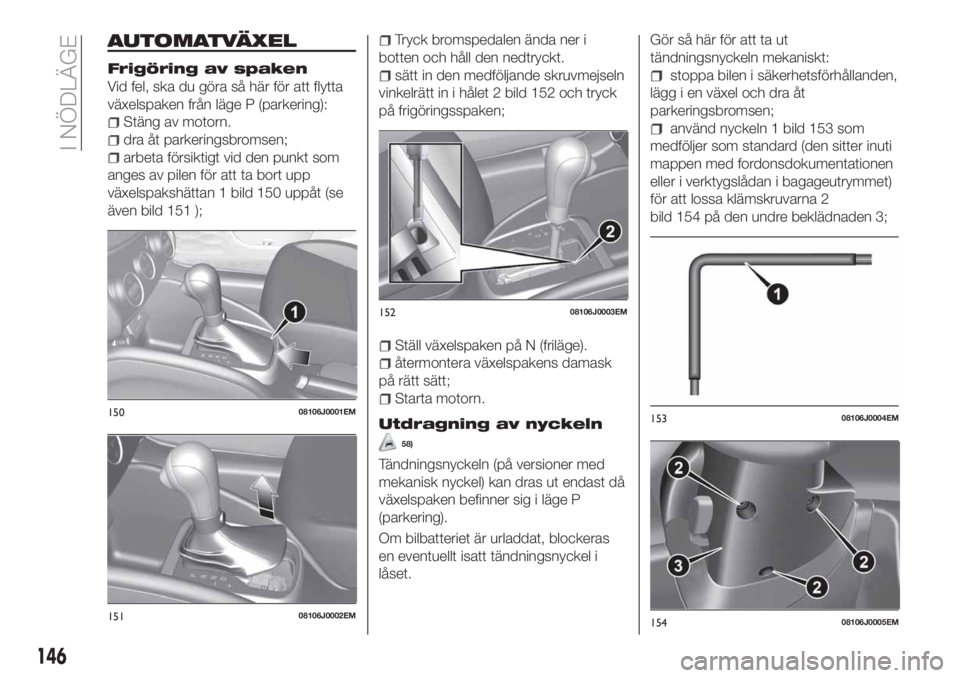

AUTOMATVÄXEL
Frigöring av spaken
Vid fel, ska du göra så här för att flytta
växelspaken från läge P (parkering):
Stäng av motorn.
dra åt parkeringsbromsen;
arbeta försiktigt vid den punkt som
anges av pilen för att ta bort upp
växelspakshättan 1 bild 150 uppåt (se
även bild 151 );
Tryck bromspedalen ända ner i
botten och håll den nedtryckt.
sätt in den medföljande skruvmejseln
vinkelrätt in i hålet 2 bild 152 och tryck
på frigöringsspaken;
Ställ växelspaken på N (friläge).
återmontera växelspakens damask
på rätt sätt;
Starta motorn.
Utdragning av nyckeln
58)
Tändningsnyckeln (på versioner med
mekanisk nyckel) kan dras ut endast då
växelspaken befinner sig i läge P
(parkering).
Om bilbatteriet är urladdat, blockeras
en eventuellt isatt tändningsnyckel i
låset.Gör så här för att ta ut
tändningsnyckeln mekaniskt:
stoppa bilen i säkerhetsförhållanden,
lägg i en växel och dra åt
parkeringsbromsen;
använd nyckeln 1 bild 153 som
medföljer som standard (den sitter inuti
mappen med fordonsdokumentationen
eller i verktygslådan i bagageutrymmet)
för att lossa klämskruvarna 2
bild 154 på den undre beklädnaden 3;
15008106J0001EM
15108106J0002EM
15208106J0003EM
15308106J0004EM
15408106J0005EM
146
I NÖDLÄGE

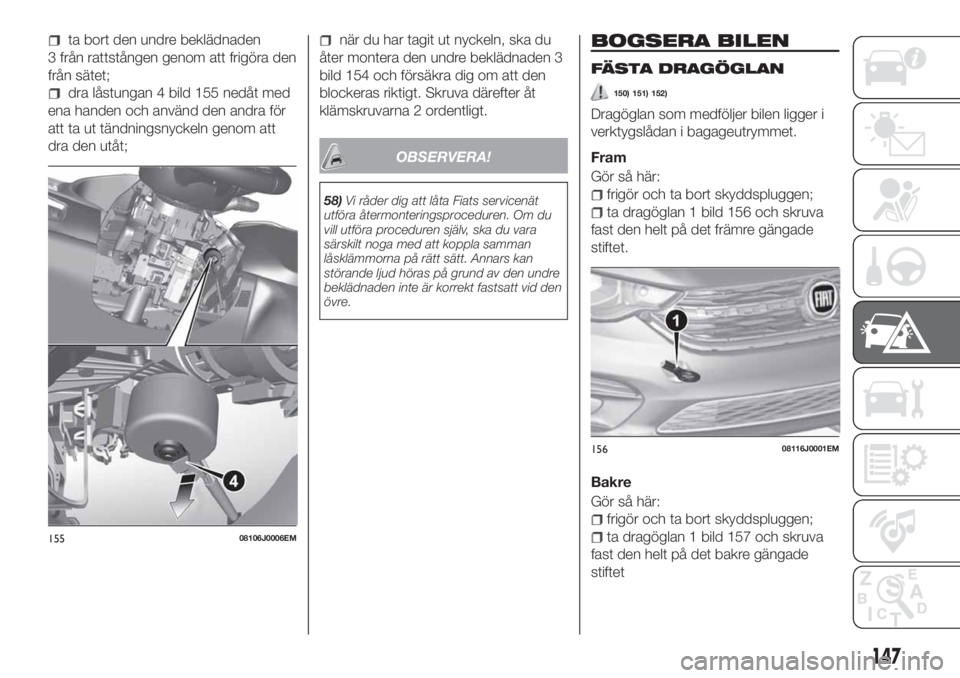

ta bort den undre beklädnaden
3 från rattstången genom att frigöra den
från sätet;
dra låstungan 4 bild 155 nedåt med
ena handen och använd den andra för
att ta ut tändningsnyckeln genom att
dra den utåt;
när du har tagit ut nyckeln, ska du
åter montera den undre beklädnaden 3
bild 154 och försäkra dig om att den
blockeras riktigt. Skruva därefter åt
klämskruvarna 2 ordentligt.
OBSERVERA!
58)Vi råder dig att låta Fiats servicenät
utföra återmonteringsproceduren. Om du
vill utföra proceduren själv, ska du vara
särskilt noga med att koppla samman
låsklämmorna på rätt sätt. Annars kan
störande ljud höras på grund av den undre
beklädnaden inte är korrekt fastsatt vid den
övre.
BOGSERA BILEN
FÄSTA DRAGÖGLAN
150) 151) 152)
Dragöglan som medföljer bilen ligger i
verktygslådan i bagageutrymmet.
Fram
Gör så här:
frigör och ta bort skyddspluggen;
ta dragöglan 1 bild 156 och skruva
fast den helt på det främre gängade
stiftet.
Bakre
Gör så här:
frigör och ta bort skyddspluggen;
ta dragöglan 1 bild 157 och skruva
fast den helt på det bakre gängade
stiftet15508106J0006EM
15608116J0001EM
147

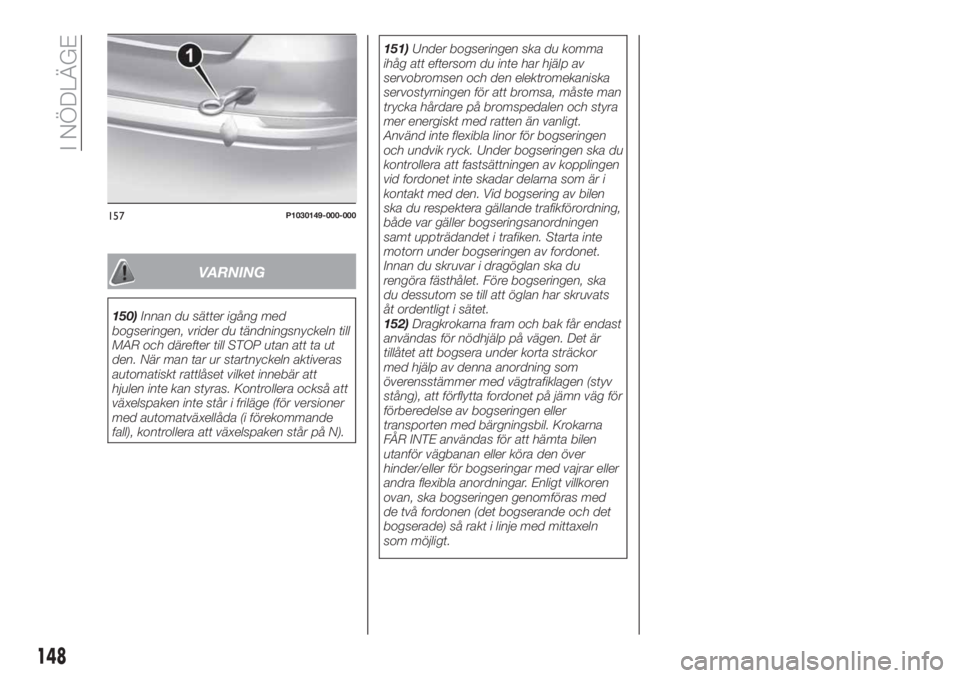

VARNING
150)Innan du sätter igång med
bogseringen, vrider du tändningsnyckeln till
MAR och därefter till STOP utan att ta ut
den. När man tar ur startnyckeln aktiveras
automatiskt rattlåset vilket innebär att
hjulen inte kan styras. Kontrollera också att
växelspaken inte står i friläge (för versioner
med automatväxellåda (i förekommande
fall), kontrollera att växelspaken står på N).151)Under bogseringen ska du komma
ihåg att eftersom du inte har hjälp av
servobromsen och den elektromekaniska
servostyrningen för att bromsa, måste man
trycka hårdare på bromspedalen och styra
mer energiskt med ratten än vanligt.
Använd inte flexibla linor för bogseringen
och undvik ryck. Under bogseringen ska du
kontrollera att fastsättningen av kopplingen
vid fordonet inte skadar delarna som är i
kontakt med den. Vid bogsering av bilen
ska du respektera gällande trafikförordning,
både var gäller bogseringsanordningen
samt uppträdandet i trafiken. Starta inte
motorn under bogseringen av fordonet.
Innan du skruvar i dragöglan ska du
rengöra fästhålet. Före bogseringen, ska
du dessutom se till att öglan har skruvats
åt ordentligt i sätet.
152)Dragkrokarna fram och bak får endast
användas för nödhjälp på vägen. Det är
tillåtet att bogsera under korta sträckor
med hjälp av denna anordning som
överensstämmer med vägtrafiklagen (styv
stång), att förflytta fordonet på jämn väg för
förberedelse av bogseringen eller
transporten med bärgningsbil. Krokarna
FÅR INTE användas för att hämta bilen
utanför vägbanan eller köra den över
hinder/eller för bogseringar med vajrar eller
andra flexibla anordningar. Enligt villkoren
ovan, ska bogseringen genomföras med
de två fordonen (det bogserande och det
bogserade) så rakt i linje med mittaxeln
som möjligt.
157P1030149-000-000
148
I NÖDLÄGE
