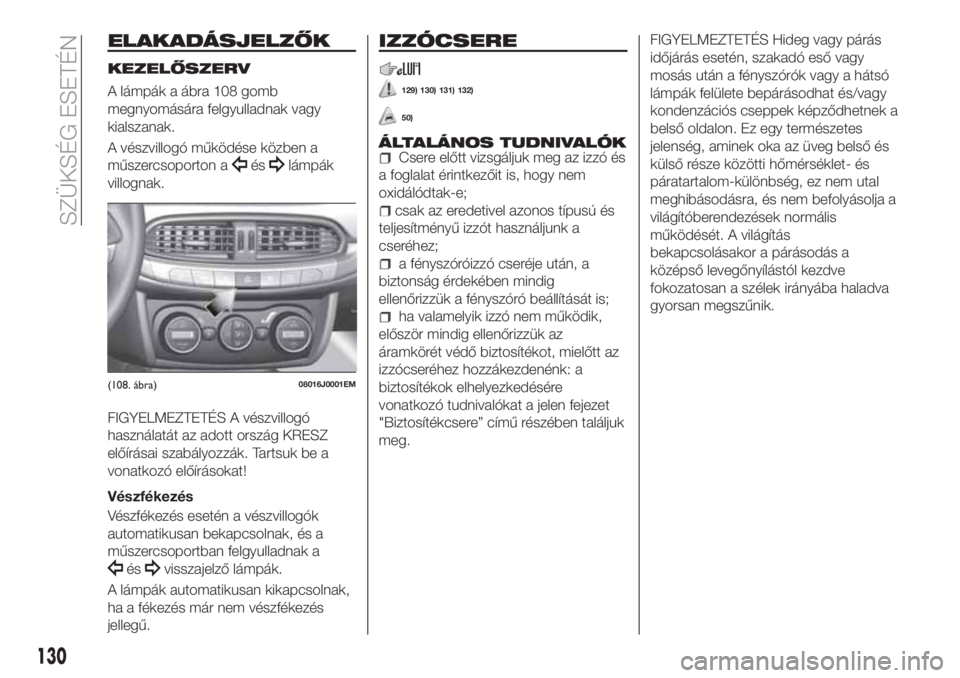

ELAKADÁSJELZŐK
KEZELŐSZERV
A lámpák a ábra 108 gomb
megnyomására felgyulladnak vagy
kialszanak.
A vészvillogó működése közben a
műszercsoporton a
éslámpák
villognak.
FIGYELMEZTETÉS A vészvillogó
használatát az adott ország KRESZ
előírásai szabályozzák. Tartsuk be a
vonatkozó előírásokat!
Vészfékezés
Vészfékezés esetén a vészvillogók
automatikusan bekapcsolnak, és a
műszercsoportban felgyulladnak a
ésvisszajelző lámpák.
A lámpák automatikusan kikapcsolnak,
ha a fékezés már nem vészfékezés
jellegű.
IZZÓCSERE
129) 130) 131) 132)
50)
ÁLTALÁNOS TUDNIVALÓKCsere előtt vizsgáljuk meg az izzó és
a foglalat érintkezőit is, hogy nem
oxidálódtak-e;
csak az eredetivel azonos típusú és
teljesítményű izzót használjunk a
cseréhez;
a fényszóróizzó cseréje után, a
biztonság érdekében mindig
ellenőrizzük a fényszóró beállítását is;
ha valamelyik izzó nem működik,
először mindig ellenőrizzük az
áramkörét védő biztosítékot, mielőtt az
izzócseréhez hozzákezdenénk: a
biztosítékok elhelyezkedésére
vonatkozó tudnivalókat a jelen fejezet
"Biztosítékcsere” című részében találjuk
meg.
FIGYELMEZTETÉS Hideg vagy párás
időjárás esetén, szakadó eső vagy
mosás után a fényszórók vagy a hátsó
lámpák felülete bepárásodhat és/vagy
kondenzációs cseppek képződhetnek a
belső oldalon. Ez egy természetes
jelenség, aminek oka az üveg belső és
külső része közötti hőmérséklet- és
páratartalom-különbség, ez nem utal
meghibásodásra, és nem befolyásolja a
világítóberendezések normális
működését. A világítás
bekapcsolásakor a párásodás a
középső levegőnyílástól kezdve
fokozatosan a szélek irányába haladva
gyorsan megszűnik.
(108. ábra)08016J0001EM
130
SZÜKSÉG ESETÉN

IZZÓTÍPUSOK
A gépkocsiban a következő típusú izzók találhatók
Teljesen üveg izzók (1. típus): nyomással lehet a helyükre tenni.
Kihúzással távolíthatók el.
Bajonett foglalatú izzók (2. típus): a foglalatból történő
eltávolításhoz kissé nyomjuk be, forgassuk az óramutató járásával
ellenkezően, majd húzzuk ki.
Halogén izzók (3. típus): az égő eltávolításához húzzuk ki és vegyük
ki a csatlakozót.
Halogén izzók (4. típus): az égő eltávolításához forgassuk el az
óramutató járásával ellentétes irányban.
Xenon gázkisüléses égők (5. típus):
(bizonyos változatok/piacok esetében)
Az égő kiszerelése érdekében forduljunk a Fiat márkaszervizhez.
131

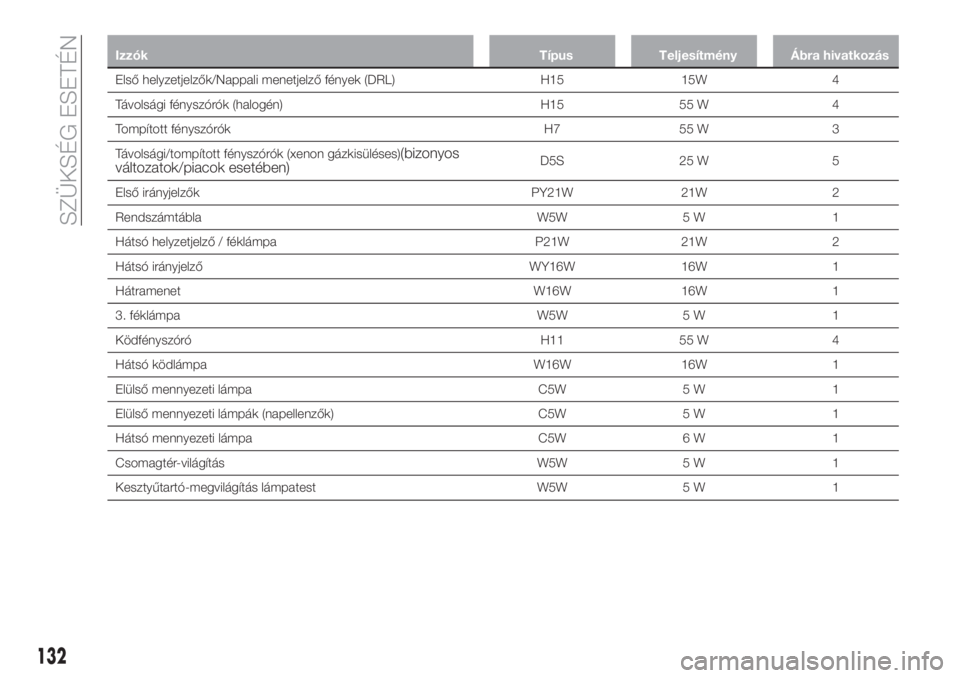

Izzók Típus Teljesítmény Ábra hivatkozás
Első helyzetjelzők/Nappali menetjelző fények (DRL) H15 15W 4
Távolsági fényszórók (halogén) H15 55 W 4
Tompított fényszórók H7 55 W 3
Távolsági/tompított fényszórók (xenon gázkisüléses)
(bizonyos
változatok/piacok esetében)D5S 25 W 5
Első irányjelzők PY21W 21W 2
Rendszámtábla W5W 5 W 1
Hátsó helyzetjelző / féklámpa P21W 21W 2
Hátsó irányjelző WY16W 16W 1
Hátramenet W16W 16W 1
3. féklámpa W5W 5 W 1
Ködfényszóró H11 55 W 4
Hátsó ködlámpa W16W 16W 1
Elülső mennyezeti lámpa C5W 5 W 1
Elülső mennyezeti lámpák (napellenzők) C5W 5 W 1
Hátsó mennyezeti lámpa C5W 6 W 1
Csomagtér-világítás W5W 5 W 1
Kesztyűtartó-megvilágítás lámpatest W5W 5 W 1
132
SZÜKSÉG ESETÉN

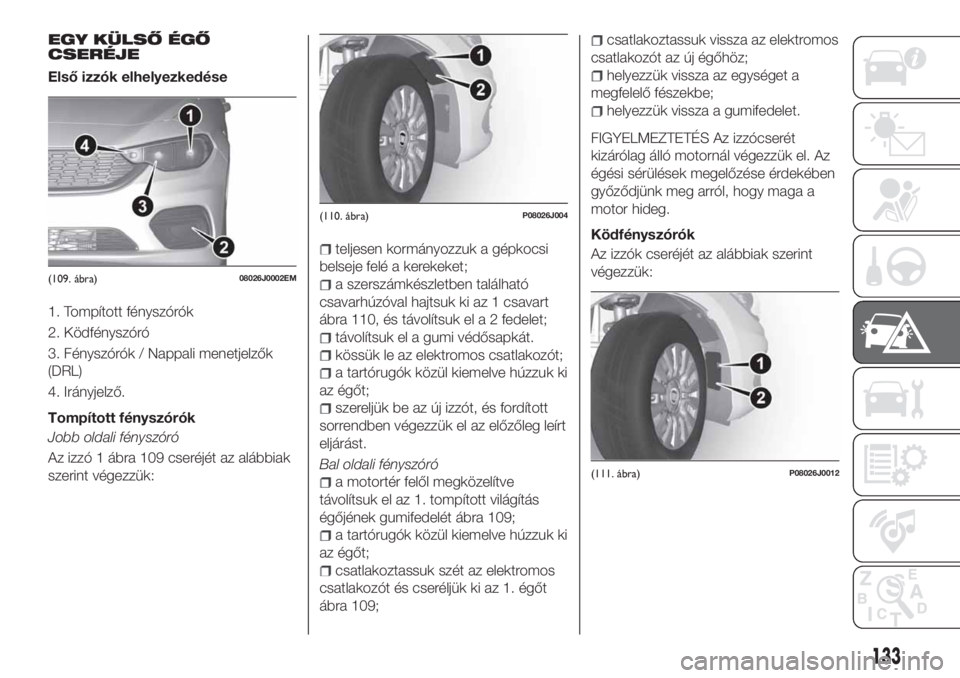

EGY KÜLSŐ ÉGŐ
CSERÉJE
Első izzók elhelyezkedése
1. Tompított fényszórók
2. Ködfényszóró
3. Fényszórók / Nappali menetjelzők
(DRL)
4. Irányjelző.
Tompított fényszórók
Jobb oldali fényszóró
Az izzó 1 ábra 109 cseréjét az alábbiak
szerint végezzük:
teljesen kormányozzuk a gépkocsi
belseje felé a kerekeket;
a szerszámkészletben található
csavarhúzóval hajtsuk ki az 1 csavart
ábra 110, és távolítsuk el a 2 fedelet;
távolítsuk el a gumi védősapkát.
kössük le az elektromos csatlakozót;
a tartórugók közül kiemelve húzzuk ki
az égőt;
szereljük be az új izzót, és fordított
sorrendben végezzük el az előzőleg leírt
eljárást.
Bal oldali fényszóró
a motortér felől megközelítve
távolítsuk el az 1. tompított világítás
égőjének gumifedelét ábra 109;
a tartórugók közül kiemelve húzzuk ki
az égőt;
csatlakoztassuk szét az elektromos
csatlakozót és cseréljük ki az 1. égőt
ábra 109;
csatlakoztassuk vissza az elektromos
csatlakozót az új égőhöz;
helyezzük vissza az egységet a
megfelelő fészekbe;
helyezzük vissza a gumifedelet.
FIGYELMEZTETÉS Az izzócserét
kizárólag álló motornál végezzük el. Az
égési sérülések megelőzése érdekében
győződjünk meg arról, hogy maga a
motor hideg.
Ködfényszórók
Az izzók cseréjét az alábbiak szerint
végezzük:
(109. ábra)08026J0002EM
(110. ábra)P08026J004
(111. ábra)P08026J0012
133

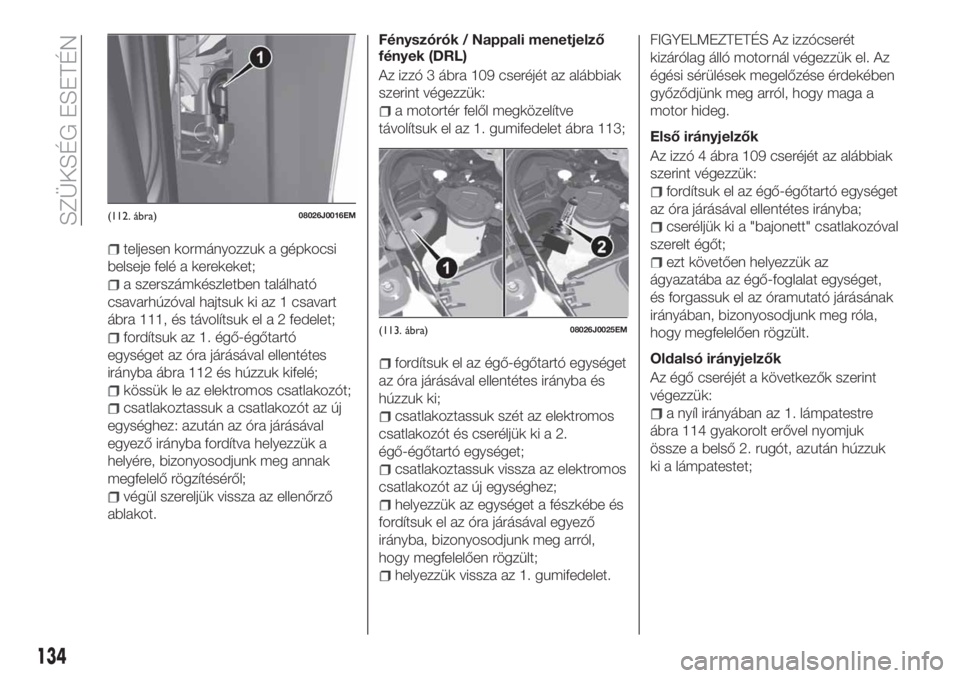

teljesen kormányozzuk a gépkocsi
belseje felé a kerekeket;
a szerszámkészletben található
csavarhúzóval hajtsuk ki az 1 csavart
ábra 111, és távolítsuk el a 2 fedelet;
fordítsuk az 1. égő-égőtartó
egységet az óra járásával ellentétes
irányba ábra 112 és húzzuk kifelé;
kössük le az elektromos csatlakozót;
csatlakoztassuk a csatlakozót az új
egységhez: azután az óra járásával
egyező irányba fordítva helyezzük a
helyére, bizonyosodjunk meg annak
megfelelő rögzítéséről;
végül szereljük vissza az ellenőrző
ablakot.Fényszórók / Nappali menetjelző
fények (DRL)
Az izzó 3 ábra 109 cseréjét az alábbiak
szerint végezzük:
a motortér felől megközelítve
távolítsuk el az 1. gumifedelet ábra 113;
fordítsuk el az égő-égőtartó egységet
az óra járásával ellentétes irányba és
húzzuk ki;
csatlakoztassuk szét az elektromos
csatlakozót és cseréljük ki a 2.
égő-égőtartó egységet;
csatlakoztassuk vissza az elektromos
csatlakozót az új egységhez;
helyezzük az egységet a fészkébe és
fordítsuk el az óra járásával egyező
irányba, bizonyosodjunk meg arról,
hogy megfelelően rögzült;
helyezzük vissza az 1. gumifedelet.
FIGYELMEZTETÉS Az izzócserét
kizárólag álló motornál végezzük el. Az
égési sérülések megelőzése érdekében
győződjünk meg arról, hogy maga a
motor hideg.
Első irányjelzők
Az izzó 4 ábra 109 cseréjét az alábbiak
szerint végezzük:
fordítsuk el az égő-égőtartó egységet
az óra járásával ellentétes irányba;
cseréljük ki a "bajonett" csatlakozóval
szerelt égőt;
ezt követően helyezzük az
ágyazatába az égő-foglalat egységet,
és forgassuk el az óramutató járásának
irányában, bizonyosodjunk meg róla,
hogy megfelelően rögzült.
Oldalsó irányjelzők
Az égő cseréjét a következők szerint
végezzük:
a nyíl irányában az 1. lámpatestre
ábra 114 gyakorolt erővel nyomjuk
össze a belső 2. rugót, azután húzzuk
ki a lámpatestet;
(112. ábra)08026J0016EM
(113. ábra)08026J0025EM
134
SZÜKSÉG ESETÉN

az óramutató járásával ellentétes
irányú forgatással húzzuk ki a 3.
foglalatot, abból húzzuk ki a
benyomással rögzülő 4. izzót, és
cseréljük ki;
az óramutató járásával megegyezően
forgatva helyezzük vissza a 3. foglalatot
a lámpatestbe;
helyezzük vissza a lámpatestet,
ügyelve a 2. belső rögzítőrugó biztos
beakadására.
Xenon gázkisüléses fényszórókkal
szerelt változatok
Távolsági / tompított fényszórók
(bizonyos változatok/piacok esetében)
Ezeknek az izzóknak a cseréjét egy Fiat
márkaszervizben végeztessük el.Hátsó izzók elhelyezkedése
1. Helyzetjelzők / féklámpa
2. Irányjelző
3. Hátramenet
4. Hátsó ködlámpa
Hátsó lámpatest
Az izzók cseréjét az alábbiak szerint
végezzük:
nyissuk ki a hátsó ajtót, majd
helyezzük át az 5. belső burkolat
fedőelemét ábra 116;
a megfelelő rögzítésnél
csatlakoztassuk szét a 6 középső
elektromos csatlakozót, majd csavarjuk
ki a 7 csavart ábra 117;
az ábrán (ábra 118 ) látható módon
kifelé húzva távolítsuk el a hátsó
lámpatestet;
(114. ábra)08026J0005EM
(115. ábra)08026J0006EM
(116. ábra)08026J0007EM
(117. ábra)08026J0008EM
(118. ábra)08026J0017EM
135

a hátsó ködzárófény égőjének
cseréjéhez fordítsuk el a 8. égőtartót az
óra járásával ellentétes irányba
ábra 119 és az égőtartóból kihúzva
cseréljük ki az égőt;
a többi égő cseréjéhez csavarjuk ki a
négy rögzítőcsavart ábra 119 és
távolítsuk el az égőtartó egységet;
Cseréljük ki az érintett izzót
(ábra 120: 9 = helyzetjelző; 10 = fék; 11
= hátramenet; 12 = irányjelző);
a négy rögzítőcsavar teljes
behajtásával szereljük vissza
megfelelően az izzófoglalat egységet a
hátsó lámpatestbe;
helyezzük vissza a gépkocsira a
hátsó lámpatestet;
teljesen hajtsuk be a hátsó lámpatest
rögzítőszerkezetét, és kössük vissza az
elektromos csatlakozót;
helyezzük vissza a belső burkolat
szakaszt;
zárjuk vissza a hátsó ajtót.
3
.féklámpák
Az izzólámpa csoport cseréjét az
alábbiak szerint végezzük:
nyissuk ki a hátsó ajtót;
Kössük le az 1. elektromos
csatlakozást ábra 121.
csavarjuk ki a két 2. oldalsó anyát;
vegyük ki az izzófoglalatot;
húzzuk elő és cseréljük ki az égőket
ábra 122.
Rendszámtábla-világítás
Az izzók cseréjét az alábbiak szerint
végezzük:
a készletben található csavarhúzó
segítségével távolítsuk el az 1. átlátszó
egységet, ábra 123 a bemutatott
ponton megnyomva;
(119. ábra)P08026J0018
(120. ábra)08026J0019EM
(121. ábra)08026J0030EM
(122. ábra)08026J0031EM
(123. ábra)08026J0009EM
136
SZÜKSÉG ESETÉN

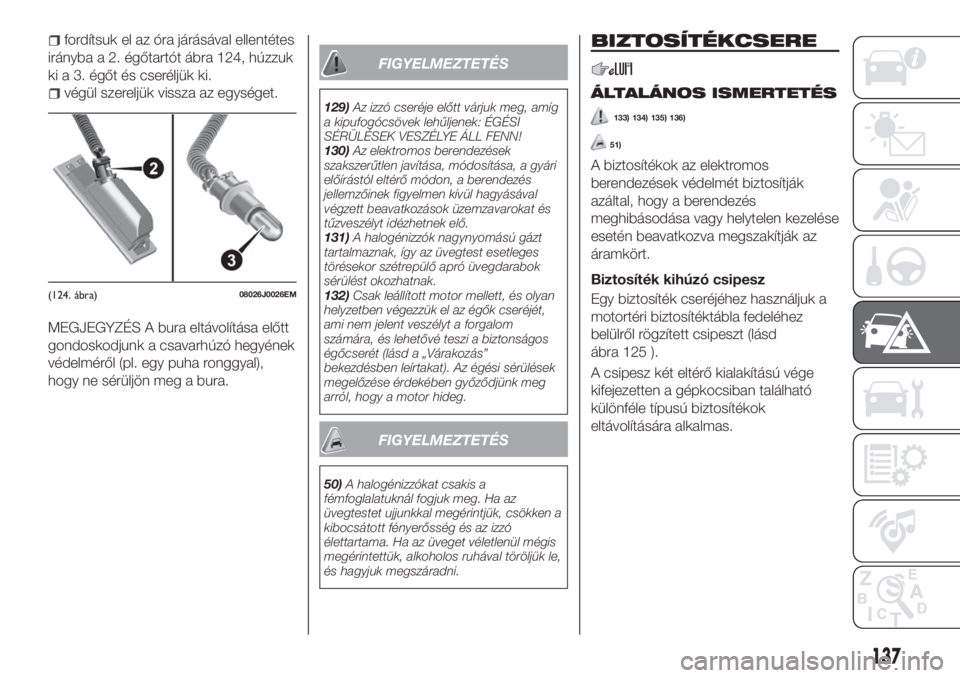

fordítsuk el az óra járásával ellentétes
irányba a 2. égőtartót ábra 124, húzzuk
ki a 3. égőt és cseréljük ki.
végül szereljük vissza az egységet.
MEGJEGYZÉS A bura eltávolítása előtt
gondoskodjunk a csavarhúzó hegyének
védelméről (pl. egy puha ronggyal),
hogy ne sérüljön meg a bura.
FIGYELMEZTETÉS
129)Az izzó cseréje előtt várjuk meg, amíg
a kipufogócsövek lehűljenek: ÉGÉSI
SÉRÜLÉSEK VESZÉLYE ÁLL FENN!
130)Az elektromos berendezések
szakszerűtlen javítása, módosítása, a gyári
előírástól eltérő módon, a berendezés
jellemzőinek figyelmen kívül hagyásával
végzett beavatkozások üzemzavarokat és
tűzveszélyt idézhetnek elő.
131)A halogénizzók nagynyomású gázt
tartalmaznak, így az üvegtest esetleges
törésekor szétrepülő apró üvegdarabok
sérülést okozhatnak.
132)Csak leállított motor mellett, és olyan
helyzetben végezzük el az égők cseréjét,
ami nem jelent veszélyt a forgalom
számára, és lehetővé teszi a biztonságos
égőcserét (lásd a „Várakozás”
bekezdésben leírtakat). Az égési sérülések
megelőzése érdekében győződjünk meg
arról, hogy a motor hideg.
FIGYELMEZTETÉS
50)A halogénizzókat csakis a
fémfoglalatuknál fogjuk meg. Ha az
üvegtestet ujjunkkal megérintjük, csökken a
kibocsátott fényerősség és az izzó
élettartama. Ha az üveget véletlenül mégis
megérintettük, alkoholos ruhával töröljük le,
és hagyjuk megszáradni.
BIZTOSÍTÉKCSERE
ÁLTALÁNOS ISMERTETÉS
133) 134) 135) 136)
51)
A biztosítékok az elektromos
berendezések védelmét biztosítják
azáltal, hogy a berendezés
meghibásodása vagy helytelen kezelése
esetén beavatkozva megszakítják az
áramkört.
Biztosíték kihúzó csipesz
Egy biztosíték cseréjéhez használjuk a
motortéri biztosítéktábla fedeléhez
belülről rögzített csipeszt (lásd
ábra 125 ).
A csipesz két eltérő kialakítású vége
kifejezetten a gépkocsiban található
különféle típusú biztosítékok
eltávolítására alkalmas.
(124. ábra)08026J0026EM
137

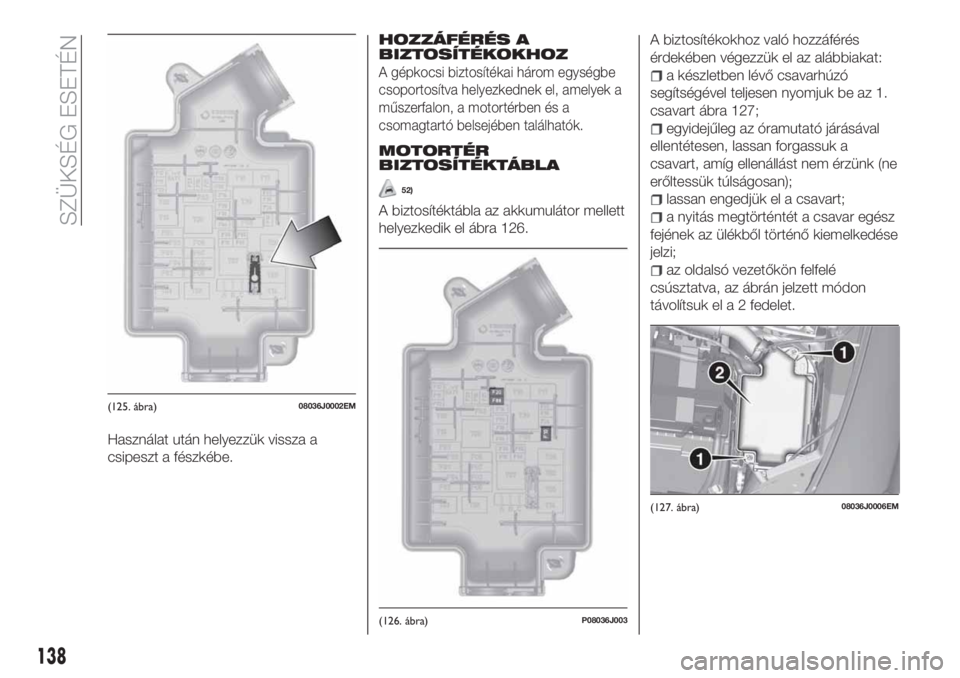

Használat után helyezzük vissza a
csipeszt a fészkébe.
HOZZÁFÉRÉS A
BIZTOSÍTÉKOKHOZ
A gépkocsi biztosítékai három egységbe
csoportosítva helyezkednek el, amelyek a
műszerfalon, a motortérben és a
csomagtartó belsejében találhatók.
MOTORTÉR
BIZTOSÍTÉKTÁBLA
52)
A biztosítéktábla az akkumulátor mellett
helyezkedik el ábra 126.A biztosítékokhoz való hozzáférés
érdekében végezzük el az alábbiakat:
a készletben lévő csavarhúzó
segítségével teljesen nyomjuk be az 1.
csavart ábra 127;
egyidejűleg az óramutató járásával
ellentétesen, lassan forgassuk a
csavart, amíg ellenállást nem érzünk (ne
erőltessük túlságosan);
lassan engedjük el a csavart;
a nyitás megtörténtét a csavar egész
fejének az ülékből történő kiemelkedése
jelzi;
az oldalsó vezetőkön felfelé
csúsztatva, az ábrán jelzett módon
távolítsuk el a 2 fedelet.
(125. ábra)08036J0002EM
(126. ábra)P08036J003
(127. ábra)08036J0006EM
138
SZÜKSÉG ESETÉN
