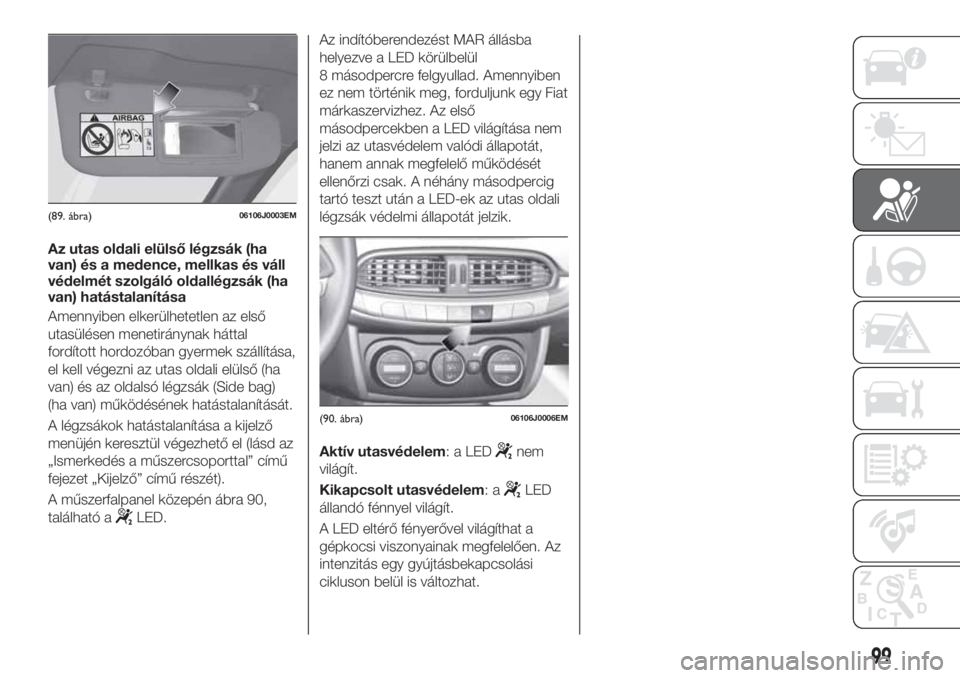

Az utas oldali elülső légzsák (ha
van) és a medence, mellkas és váll
védelmét szolgáló oldallégzsák (ha
van) hatástalanítása
Amennyiben elkerülhetetlen az első
utasülésen menetiránynak háttal
fordított hordozóban gyermek szállítása,
el kell végezni az utas oldali elülső (ha
van) és az oldalsó légzsák (Side bag)
(ha van) működésének hatástalanítását.
A légzsákok hatástalanítása a kijelző
menüjén keresztül végezhető el (lásd az
„Ismerkedés a műszercsoporttal” című
fejezet „Kijelző” című részét).
A műszerfalpanel közepén ábra 90,
található a
LED.Az indítóberendezést MAR állásba
helyezve a LED körülbelül
8 másodpercre felgyullad. Amennyiben
ez nem történik meg, forduljunk egy Fiat
márkaszervizhez. Az első
másodpercekben a LED világítása nem
jelzi az utasvédelem valódi állapotát,
hanem annak megfelelő működését
ellenőrzi csak. A néhány másodpercig
tartó teszt után a LED-ek az utas oldali
légzsák védelmi állapotát jelzik.
Aktív utasvédelem: a LED
nem
világít.
Kikapcsolt utasvédelem:a
LED
állandó fénnyel világít.
A LED eltérő fényerővel világíthat a
gépkocsi viszonyainak megfelelően. Az
intenzitás egy gyújtásbekapcsolási
cikluson belül is változhat.
(89. ábra)06106J0003EM
(90. ábra)06106J0006EM
99
Page 102 of 256

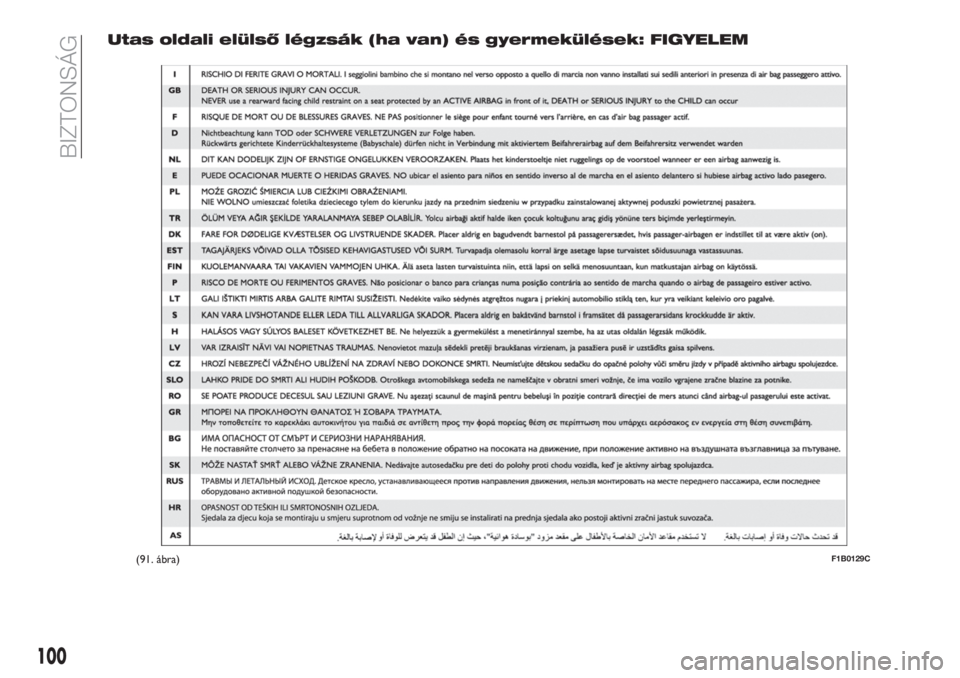

Utas oldali elülső légzsák (ha van) és gyermekülések: FIGYELEM
(91. ábra)F1B0129C
100
BIZTONSÁG
Page 103 of 256

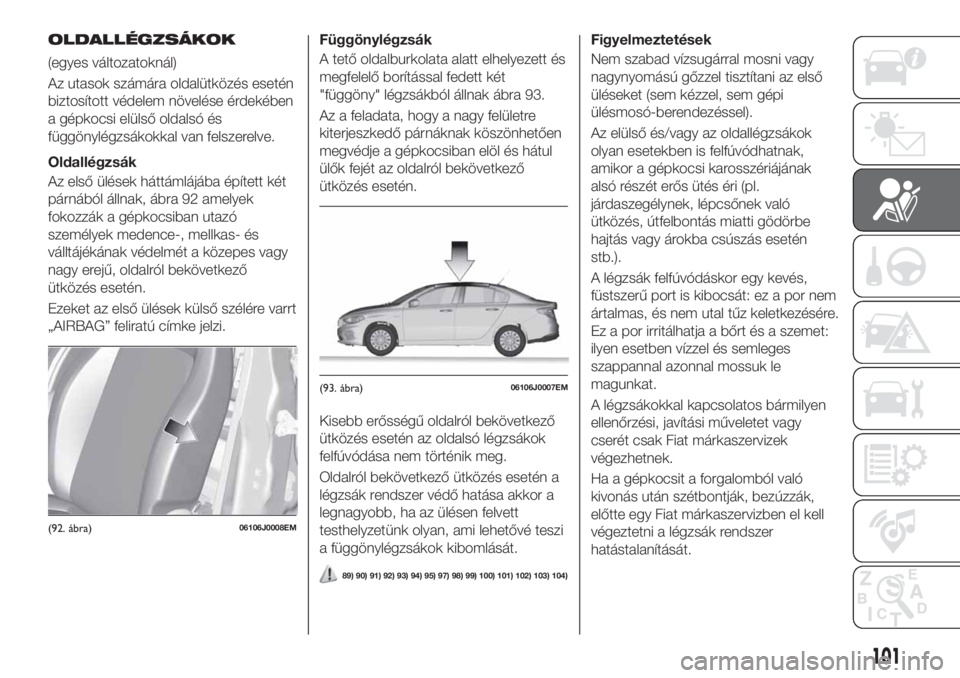

OLDALLÉGZSÁKOK
(egyes változatoknál)
Az utasok számára oldalütközés esetén
biztosított védelem növelése érdekében
a gépkocsi elülső oldalsó és
függönylégzsákokkal van felszerelve.
Oldallégzsák
Az első ülések háttámlájába épített két
párnából állnak, ábra 92 amelyek
fokozzák a gépkocsiban utazó
személyek medence-, mellkas- és
válltájékának védelmét a közepes vagy
nagy erejű, oldalról bekövetkező
ütközés esetén.
Ezeket az első ülések külső szélére varrt
„AIRBAG” feliratú címke jelzi.Függönylégzsák
A tető oldalburkolata alatt elhelyezett és
megfelelő borítással fedett két
"függöny" légzsákból állnak ábra 93.
Az a feladata, hogy a nagy felületre
kiterjeszkedő párnáknak köszönhetően
megvédje a gépkocsiban elöl és hátul
ülők fejét az oldalról bekövetkező
ütközés esetén.
Kisebb erősségű oldalról bekövetkező
ütközés esetén az oldalsó légzsákok
felfúvódása nem történik meg.
Oldalról bekövetkező ütközés esetén a
légzsák rendszer védő hatása akkor a
legnagyobb, ha az ülésen felvett
testhelyzetünk olyan, ami lehetővé teszi
a függönylégzsákok kibomlását.
89) 90) 91) 92) 93) 94) 95) 97) 98) 99) 100) 101) 102) 103) 104)
Figyelmeztetések
Nem szabad vízsugárral mosni vagy
nagynyomású gőzzel tisztítani az első
üléseket (sem kézzel, sem gépi
ülésmosó-berendezéssel).
Az elülső és/vagy az oldallégzsákok
olyan esetekben is felfúvódhatnak,
amikor a gépkocsi karosszériájának
alsó részét erős ütés éri (pl.
járdaszegélynek, lépcsőnek való
ütközés, útfelbontás miatti gödörbe
hajtás vagy árokba csúszás esetén
stb.).
A légzsák felfúvódáskor egy kevés,
füstszerű port is kibocsát: ez a por nem
ártalmas, és nem utal tűz keletkezésére.
Ez a por irritálhatja a bőrt és a szemet:
ilyen esetben vízzel és semleges
szappannal azonnal mossuk le
magunkat.
A légzsákokkal kapcsolatos bármilyen
ellenőrzési, javítási műveletet vagy
cserét csak Fiat márkaszervizek
végezhetnek.
Ha a gépkocsit a forgalomból való
kivonás után szétbontják, bezúzzák,
előtte egy Fiat márkaszervizben el kell
végeztetni a légzsák rendszer
hatástalanítását.
(92. ábra)06106J0008EM
(93. ábra)06106J0007EM
101
Page 104 of 256
Az övfeszítők és a légzsákok
működésének kiváltása egymástól
függetlenül, az ütközés jellegétől
függően történik. Ha tehát a fenti
berendezések valamelyike nem lép
működésbe a baleset során, az nem
jelenti a rendszer meghibásodását.
FIGYELMEZTETÉS
89)Ne ragasszunk semmilyen matricát
vagy egyéb tárgyat a kormánykerékre és az
utas oldali légzsák műszerfali rekeszének
fedelére és az ülésekre. Soha ne
helyezzünk tárgyakat a műszerfal utas oldali
részére (pl. mobiltelefont), mert
érintkezésükkel akadályozhatják az utas
oldali légzsák megfelelő felfúvódását,
továbbá komoly sérülést okozhatnak a
járműben ülőknek.
90)Vezetés közben tartsuk mindkét
kezünket a kormánykerék kerületén, hogy a
légzsák működésekor a felfúvódást ne
akadályozzuk. Ne előrehajolva vezessünk,
hanem üljünk egyenesen, a hátunkkal az
üléstámlának támaszkodva.91)NEM szabad menetiránynak háttal
fordított gyermekülést az elülső utasülésen
elhelyezni, ha az utas oldali légzsák aktív.
Ütközés esetén a légzsák működésbe
lépése a szállított gyermek halálos sérülését
is okozhatja, az ütközés súlyosságától
függetlenül. Ezért mindig kapcsoljuk ki az
utas oldali légzsákot, ha menetiránynak
háttal fordított gyermekülést helyezünk az
elülső utasülésre. Az első utasülést ilyenkor
a lehetséges leghátsó pozícióba kell állítani,
hogy elkerüljük az érintkezést a
gyermekülés és a műszerfal között.
Haladéktalanul kapcsoljuk vissza az utas
oldali légzsákot, amikor a gyermekülést
eltávolítjuk az utasülésről.
92)A légzsákok műszercsoport menüjében
történő hatástalanítását lásd az
„Ismerkedés a műszercsoporttal” című
fejezet „Menüpontok” című részében.
93)Ne akasszunk merev tárgyakat az
ablakok feletti ruhaakasztókra és a
kapaszkodókra.
94)Ne nyugtassuk a fejet, a kart és a
könyököt az ajtón, az ablakokon és a
függönylégzsákok területén, hogy a
felfúvódáskor bekövetkező, esetleges
sérüléseket elkerüljük.
95)Soha ne nyújtsuk ki a fejünket, karunkat
és könyökünket az ablakon.96)Ha a figyelmeztető lámpa
nem
gyullad fel a gyújtáskapcsoló MAR állásba
kapcsolása után, vagy menet közben égve
marad, ez a visszatartó biztonsági rendszer
lehetséges hibáját jelzi; ilyen esetben a
légzsákok vagy az övfeszítők ütközés
esetén nem működnek, vagy ritka esetben
előfordulhat, hogy tévesen működésbe
lépnek. Ilyenkor a továbbhaladás előtt
feltétlenül lépjünk kapcsolatba egy Fiat
márkaszervizzel a rendszer azonnali
ellenőrzése céljából.
97)Néhány verzión a
LED üzemzavara
esetén (a műszerfal panelen lévő kijelzőn
található) felgyullad a műszerfalon található
jelzőlámpa, és ki lesz iktatva az utas
oldali légzsák.
98)Ne alkalmazzunk az első üléstámlákon
védőhuzatot, ha oldallégzsákkal szerelt a
gépkocsi.
99)Ne utazzunk a gépkocsiban ölünkbe
vett, mellkasunk előtt tartott tárgyakkal, a
szájunkban pipával, ceruzával stb. Ezek
veszélyes sérülést okozhatnak ütközés
esetén, ha a légzsák felfúvódik.
100)Ha a gépkocsit ellopták vagy erre
kísérletet tettek, ha rongálásnak volt kitéve,
esetleg áradáskor víz öntötte el,
ellenőriztessük a légzsák rendszert egy Fiat
márkaszervizben.
102
BIZTONSÁG
Page 105 of 256
101)Álló gépkocsiban, járó motornál vagy
kikapcsolt motornál, de MAR állásban levő
gyújtáskapcsoló esetén egy másik jármű
nekiütközése kiválthatja a légzsákok
felfúvódását. Ezért álló járműnél SEM
szabad menetiránynak háttal fordított
gyermekülést az elülső utasülésen
elhelyezni, ha az elülső utas oldali légzsák
aktív. Ütközés esetén a légzsák működésbe
lépése a szállított gyermek halálos sérülését
is okozhatja. Ezért mindig kapcsoljuk ki az
utas oldali légzsákot, ha menetiránynak
háttal fordított gyermekülést helyezünk az
elülső utasülésre. Az első utasülést ilyenkor
a lehetséges leghátsó pozícióba kell állítani,
hogy elkerüljük az érintkezést a
gyermekülés és a műszerfal között.
Haladéktalanul kapcsoljuk vissza az utas
oldali légzsákot, amikor a gyermekülést
eltávolítjuk az utasülésről. Végül jegyezzük
meg, hogy álló gépkocsinál, STOP állásban
levő gyújtáskapcsoló esetén, egy esetleges
ütközéskor semmilyen biztonsági
berendezés sem aktiválódik (légzsákok és
övfeszítők); ezen berendezések
működésének elmaradása nem jelenti tehát
a rendszer működési hibáját.
102)A jelzőlámpa üzemzavarát a műszerfal
kijelzőjén
a légzsák üzemzavar ikon
felgyulladása és egy megfelelő üzenet
megjelenése (vagy olyan verzióknál ahol e
szerinti a kialakítás, az általános üzemzavar
jelzőlámpa villogó felgyulladása) jelzi. A
pirotechnikai töltetek nem kerülnek
letiltásra. Ilyenkor a továbbhaladás előtt
feltétlenül lépjünk kapcsolatba egy Fiat
márkaszervizzel a rendszer azonnali
ellenőrzése céljából.103)A légzsákok úgy vannak beállítva,
hogy nagyobb erejű ütközésnél lépjenek
működésbe, mint az övfeszítők. Ezért a két
beállított érték közötti erősségű ütközés
esetén normális esetben csak az övfeszítők
lépnek működésbe.
104)A légzsák nem helyettesíti a biztonsági
öveket, hanem fokozza azok hatásosságát.
Mivel kis sebességű frontális ütközés,
oldalról vagy hátulról bekövetkező ütközés,
vagy a jármű felborulása esetén az elülső
légzsákok felfúvódása elmaradhat, az
utasokat csak a biztonsági övek, egyes
változatoknál az oldallégzsákok, védik, ezért
azokat menet közben mindig becsatolva
kell hordani.
103
Page 106 of 256
INDÍTÁS ÉS VEZETÉS
Vizsgáljuk meg a gépkocsi „szívét”:
nézzük meg, hogyan lehet a legjobban
kihasználni az összes képességét.
Nézzük meg, hogyan lehet minden
helyzetben biztonságosan vezetni,
hogyan lesz figyelmes, a kényelmünkre
és pénztárcánkra ügyelő, kellemes
útitársunk.A MOTOR INDÍTÁSA..........105
PARKOLÁS................106
RÖGZÍTŐFÉK..............106
MANUÁLIS SEBESSÉGVÁLTÓ. . . .107
AUTOMATA SEBESSÉGVÁLTÓ . . .108
START&STOP RENDSZER......111
SPEED LIMITER.............112
ELEKTRONIKUS
SEBESSÉGTARTÓ AUTOMATIKA. .114
PARKOLÁST SEGÍTŐ
ÉRZÉKELŐK...............116
TOLATÓKAMERA............118
UTÁNFUTÓ VONTATÁSA.......119
VEZETÉSI TANÁCSOK.........121
A GÉPKOCSI FELTÖLTÉSE
ÜZEMANYAGGAL............122
AdBlue DIESEL
KÁROSANYAG-KIBOCSÁTÁSI
ADALÉK (KARBAMID).........128
104
INDÍTÁS ÉS VEZETÉS
Page 107 of 256
A MOTOR INDÍTÁSA
A gépkocsi beindítása előtt állítsuk be
az ülést, a belső és a külső
visszapillantó tükröket, és csatoljuk be
megfelelően a biztonsági öveket.
A motor beindításához soha ne
nyomjuk le a gázpedált.
Szükség esetén az indítási eljárásra
vonatkozó üzenetek jelenhetnek meg a
kijelzőn.
MOTORINDÍTÁSI
ELJÁRÁS
105) 106) 107) 108)
37) 38) 39) 40)
Manuális sebességváltóval szerelt
változatok
Az alábbiak szerint járjon el:
hozzuk működésbe a rögzítőféket,
és kapcsoljuk a sebességváltó kart üres
állásba;
vigyük az indító készüléket MAR
pozícióra, a műszerfalon felgyullad a
jelzőlámpa
: várjuk meg, hogy
kialudjon a jelzőlámpa;
a gázpedál lenyomása nélkül
nyomjuk le teljesen a padlóig a
tengelykapcsoló-pedált;
állítsuk a gyújtáskapcsolót AVV
állásba, és azonnal engedjük el, amint a
motor beindult;
ha a motor nem indul be
10 másodpercen belül, az ismételt
indítás előtt állítsuk vissza a
gyújtáskapcsolót a STOP állásba, és
várjunk 10-15 másodpercet;
ha a művelet megismétlése után a
rendellenesség továbbra is fennáll,
forduljunk egy Fiat márkaszervizhez.
Automata sebességváltóval szerelt
változatok
(egyes változatoknál)
Az alábbiak szerint járjon el:
hozzuk működésbe a rögzítőféket,
és kapcsoljuk a sebességváltó kart P
(parkolás) vagy N (üres) állásba;
a gázpedál lenyomása nélkül
nyomjuk le teljesen a padlóig a
fékpedált;
állítsuk a gyújtáskapcsolót AVV
helyzetbe;
ha a motor nem indul be, az ismételt
indítás előtt állítsuk vissza a
gyújtáskapcsolót a STOP állásba, és
várjunk 10-15 másodpercet;
ha a művelet megismétlése után a
rendellenesség továbbra is fennáll,
forduljunk egy Fiat márkaszervizhez.
HA A MOTOR NEM INDUL
BE
105)
Figyelmeztetések
Ne próbáljuk meg vontatással vagy
betolással beindítani a gépkocsit. Ezek
a műveletek az üzemanyag
katalizátorba jutását idézhetik elő, ami a
motor beindulásakor meggyulladhat, a
katalizátor túlmelegedését és
károsodását okozva ezzel.
Ha lemerült a gépkocsi akkumulátora,
akkor egy segédakkumulátorról vagy egy
másik gépjármű akkumulátoráról,
indítókábel segítségével lehet elvégezni az
indítást. Ez a fajta indítás veszélyes lehet,
ha helytelenül hajtják végre.
Tanulmányozzuk a „Szükséghelyzetben”
fejezet „Indítás szükséghelyzetben” című
részében leírtakat.
FIGYELMEZTETÉS
105)Ne próbáljuk meg a motort úgy
elindítani, hogy a fojtószelep test
csatlakozásába üzemanyagot vagy más
gyúlékony folyadékot töltünk: ez a művelet
károsíthatja a motort, és a közelben
tartózkodó személyek személyi sérülését
okozhatja.
106)A motor zárt térben járatása nagyon
veszélyes. A motor elfogyasztja az oxigént,
emellett szén-dioxidot, szén-monoxidot és
más mérgező gázokat bocsát ki.
105
Page 108 of 256
107)Álló motor esetén a fékrásegítő nem
működik, ezért a fékezéshez a
megszokottnál lényegesen nagyobb erőt
kell kifejteni.
108)Kerüljük el a tolással, vontatással vagy
lejtőn legurulással történő motorindítást.
Ezek a műveletek károsíthatják a
katalizátort.
FIGYELMEZTETÉS
37)A gépkocsi használatának első,
bejáratási periódusában, tehát az első
1600 km során nem ajánlatos a motor
teljes teljesítményű igénybevétele (pl.
intenzív gyorsítások, hosszú utazások nagy
sebességgel, hirtelen fékezések stb.).
38)Álló motor esetén soha ne hagyjuk a
gyújtáskapcsolót MAR állásban, hogy
megelőzzük az akkumulátornak az esetleg
bekapcsolva maradt fogyasztók miatti
lemerülését.
39)A motor leállítása előtti hirtelen, rövid
gázadás („gázfröccs”) teljesen értelmetlen
és célszerűtlen: szükségtelenül fogyasztja
az üzemanyagot, a turbófeltöltéses
motorokra pedig kifejezetten ártalmas.
40)Ha a figyelmeztető lámpa
a motor
indítása után vagy indítás közben
folyamatosan villog, az az izzítórendszer
működési hibáját jelzi. Ha ilyenkor a motor
beindul, a gépkocsi a szokásos módon
használható, de ajánlatos a lehető
leghamarabb felkeresni egy Fiat
márkaszervizt.
PARKOLÁS
Megállás és a gépkocsi elhagyása
esetén a következők szerint járjunk el:
a sebességváltót kapcsoljuk
fokozatba (1. fokozatba emelkedőn,
hátramenetbe lejtőn), és a kerekeket
kormányozzuk a padka felé;
állítsuk le a motort, és húzzuk be a
kéziféket;
mindig húzza ki a gyújtáskulcsot.
Ha meredek lejtőn állítottuk le a
gépkocsit, alkalmazzunk éket vagy
követ a kerekek kitámasztására.
Automatikus sebességváltóval szerelt
változatoknál a fékpedál felengedése
előtt várjuk meg a P betű megjelenését
a kijelzőn.
FIGYELMEZTETÉSSOHAne hagyjuk el
a gépkocsit a sebességváltó üres
állásában (vagy automatikus
sebességváltóval szerelt változatok
esetén a sebességváltó kar P állásba
kapcsolása nélkül).
109)
FIGYELMEZTETÉS
109)Gyermekeket soha ne hagyjunk
felügyelet nélkül a gépkocsiban; továbbá
kiszálláskor mindig húzzuk ki és vigyük
magunkkal az indítókulcsot.
RÖGZÍTŐFÉK
110) 111)
A kézifék működtetéséhez addig
húzzuk fel a 1 fékkart ábra 94, amíg
elmozdíthatatlanul nem rögzül a
gépkocsi.
Felgyullad a műszercsoport
visszajelző lámpája.
Kiiktatásához emeljük fel kissé az
1 kart, nyomjuk meg a
2 nyomógombot, és eresszük le az
1 kart, ellenőrizve, hogy a műszerfalon
az
ellenőrző lámpa kialudjon.
(94. ábra)P07046J001
106
INDÍTÁS ÉS VEZETÉS
Page 109 of 256

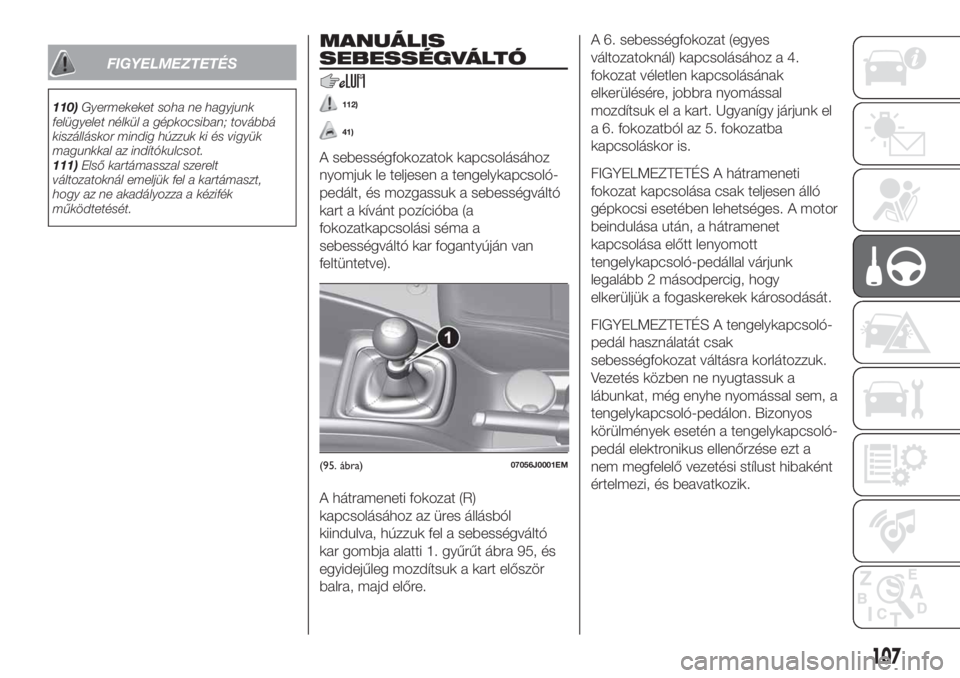

FIGYELMEZTETÉS
110)Gyermekeket soha ne hagyjunk
felügyelet nélkül a gépkocsiban; továbbá
kiszálláskor mindig húzzuk ki és vigyük
magunkkal az indítókulcsot.
111)Első kartámasszal szerelt
változatoknál emeljük fel a kartámaszt,
hogy az ne akadályozza a kézifék
működtetését.
MANUÁLIS
SEBESSÉGVÁLTÓ
112)
41)
A sebességfokozatok kapcsolásához
nyomjuk le teljesen a tengelykapcsoló-
pedált, és mozgassuk a sebességváltó
kart a kívánt pozícióba (a
fokozatkapcsolási séma a
sebességváltó kar fogantyúján van
feltüntetve).
A hátrameneti fokozat (R)
kapcsolásához az üres állásból
kiindulva, húzzuk fel a sebességváltó
kar gombja alatti 1. gyűrűt ábra 95, és
egyidejűleg mozdítsuk a kart először
balra, majd előre.A 6. sebességfokozat (egyes
változatoknál) kapcsolásához a 4.
fokozat véletlen kapcsolásának
elkerülésére, jobbra nyomással
mozdítsuk el a kart. Ugyanígy járjunk el
a 6. fokozatból az 5. fokozatba
kapcsoláskor is.FIGYELMEZTETÉS A hátrameneti
fokozat kapcsolása csak teljesen álló
gépkocsi esetében lehetséges. A motor
beindulása után, a hátramenet
kapcsolása előtt lenyomott
tengelykapcsoló-pedállal várjunk
legalább 2 másodpercig, hogy
elkerüljük a fogaskerekek károsodását.
FIGYELMEZTETÉS A tengelykapcsoló-
pedál használatát csak
sebességfokozat váltásra korlátozzuk.
Vezetés közben ne nyugtassuk a
lábunkat, még enyhe nyomással sem, a
tengelykapcsoló-pedálon. Bizonyos
körülmények esetén a tengelykapcsoló-
pedál elektronikus ellenőrzése ezt a
nem megfelelő vezetési stílust hibaként
értelmezi, és beavatkozik.
(95. ábra)07056J0001EM
107
Page 110 of 256

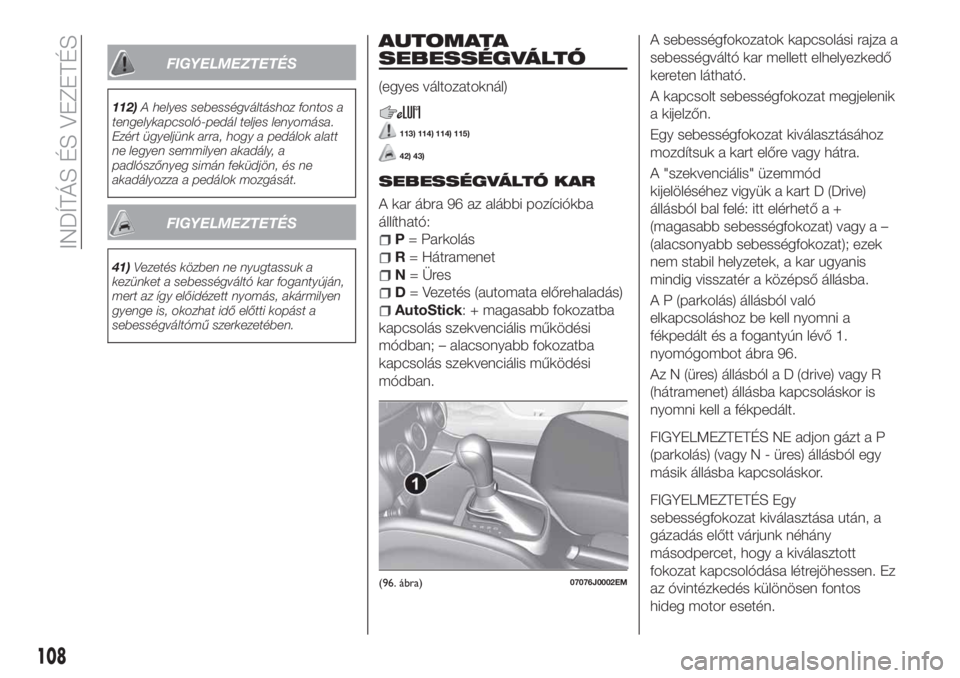

FIGYELMEZTETÉS
112)A helyes sebességváltáshoz fontos a
tengelykapcsoló-pedál teljes lenyomása.
Ezért ügyeljünk arra, hogy a pedálok alatt
ne legyen semmilyen akadály, a
padlószőnyeg simán feküdjön, és ne
akadályozza a pedálok mozgását.
FIGYELMEZTETÉS
41)Vezetés közben ne nyugtassuk a
kezünket a sebességváltó kar fogantyúján,
mert az így előidézett nyomás, akármilyen
gyenge is, okozhat idő előtti kopást a
sebességváltómű szerkezetében.
AUTOMATA
SEBESSÉGVÁLTÓ
(egyes változatoknál)
113) 114) 114) 115)
42) 43)
SEBESSÉGVÁLTÓ KAR
A kar ábra 96 az alábbi pozíciókba
állítható:
P= Parkolás
R= Hátramenet
N=Üres
D= Vezetés (automata előrehaladás)
AutoStick: + magasabb fokozatba
kapcsolás szekvenciális működési
módban; – alacsonyabb fokozatba
kapcsolás szekvenciális működési
módban.A sebességfokozatok kapcsolási rajza a
sebességváltó kar mellett elhelyezkedő
kereten látható.
A kapcsolt sebességfokozat megjelenik
a kijelzőn.
Egy sebességfokozat kiválasztásához
mozdítsuk a kart előre vagy hátra.
A "szekvenciális" üzemmód
kijelöléséhez vigyük a kart D (Drive)
állásból bal felé: itt elérhető a +
(magasabb sebességfokozat) vagy a –
(alacsonyabb sebességfokozat); ezek
nem stabil helyzetek, a kar ugyanis
mindig visszatér a középső állásba.
A P (parkolás) állásból való
elkapcsoláshoz be kell nyomni a
fékpedált és a fogantyún lévő 1.
nyomógombot ábra 96.
Az N (üres) állásból a D (drive) vagy R
(hátramenet) állásba kapcsoláskor is
nyomni kell a fékpedált.
FIGYELMEZTETÉS NE adjon gázt a P
(parkolás) (vagyN-üres)állásból egy
másik állásba kapcsoláskor.
FIGYELMEZTETÉS Egy
sebességfokozat kiválasztása után, a
gázadás előtt várjunk néhány
másodpercet, hogy a kiválasztott
fokozat kapcsolódása létrejöhessen. Ez
az óvintézkedés különösen fontos
hideg motor esetén.
(96. ábra)07076J0002EM
108
INDÍTÁS ÉS VEZETÉS
