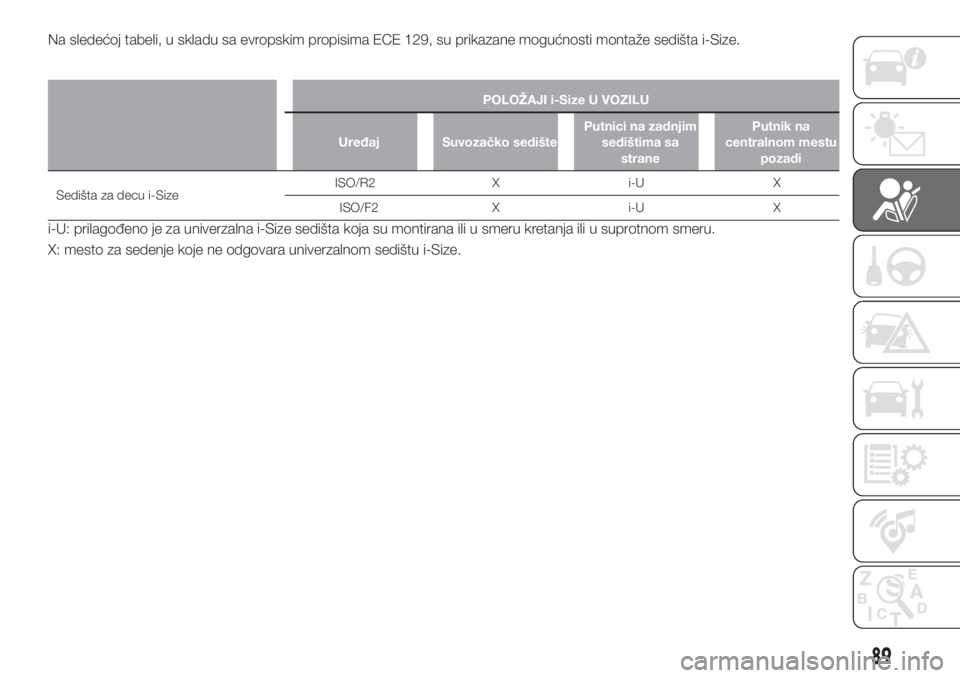

Na sledećoj tabeli, u skladu sa evropskim propisima ECE 129, su prikazane mogućnosti montaže sedišta i-Size.
POLOŽAJI i-Size U VOZILU
Uređaj Suvozačko sedištePutnici na zadnjim
sedištima sa
stranePutnik na
centralnom mestu
pozadi
Sedišta za decu i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
i-U: prilagođeno je za univerzalna i-Size sedišta koja su montirana ili u smeru kretanja ili u suprotnom smeru.
X: mesto za sedenje koje ne odgovara univerzalnom sedištu i-Size.
89

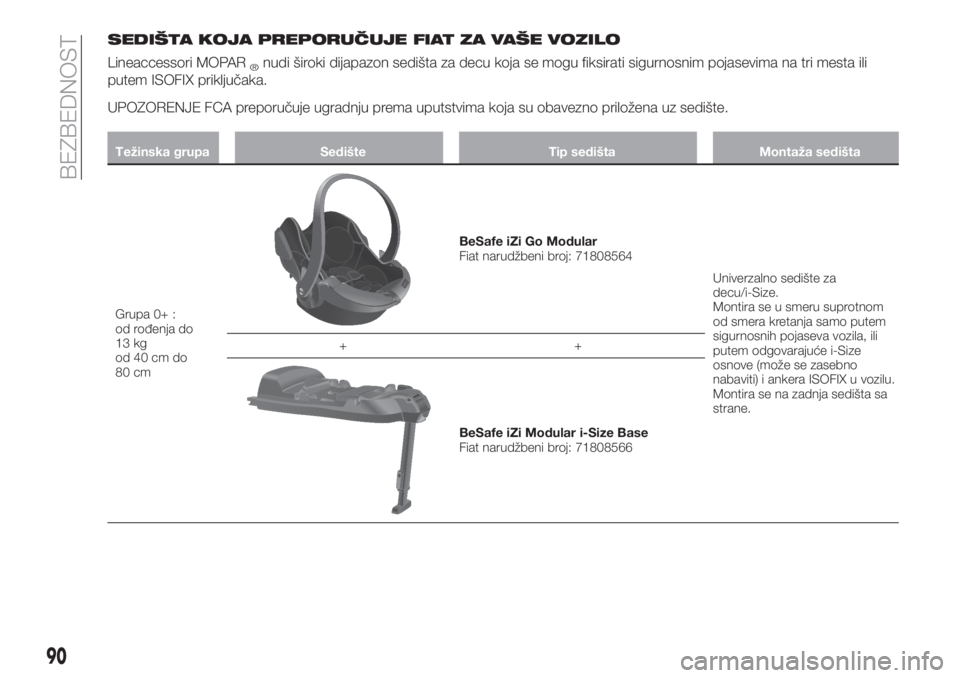

SEDIŠTA KOJA PREPORUČUJE FIAT ZA VAŠE VOZILO
Lineaccessori MOPAR®nudi široki dijapazon sedišta za decu koja se mogu fiksirati sigurnosnim pojasevima na tri mesta ili
putem ISOFIX priključaka.
UPOZORENJE FCA preporučuje ugradnju prema uputstvima koja su obavezno priložena uz sedište.
Težinska grupa Sedište Tip sedišta Montaža sedišta
Grupa 0+ :
od rođenja do
13 kg
od 40 cm do
80 cm
BeSafe iZi Go Modular
Fiat narudžbeni broj: 71808564
Univerzalno sedište za
decu/i-Size.
Montira se u smeru suprotnom
od smera kretanja samo putem
sigurnosnih pojaseva vozila, ili
putem odgovarajuće i-Size
osnove (može se zasebno
nabaviti) i ankera ISOFIX u vozilu.
Montira se na zadnja sedišta sa
strane. ++
BeSafe iZi Modular i-Size Base
Fiat narudžbeni broj: 71808566
90
BEZBEDNOST

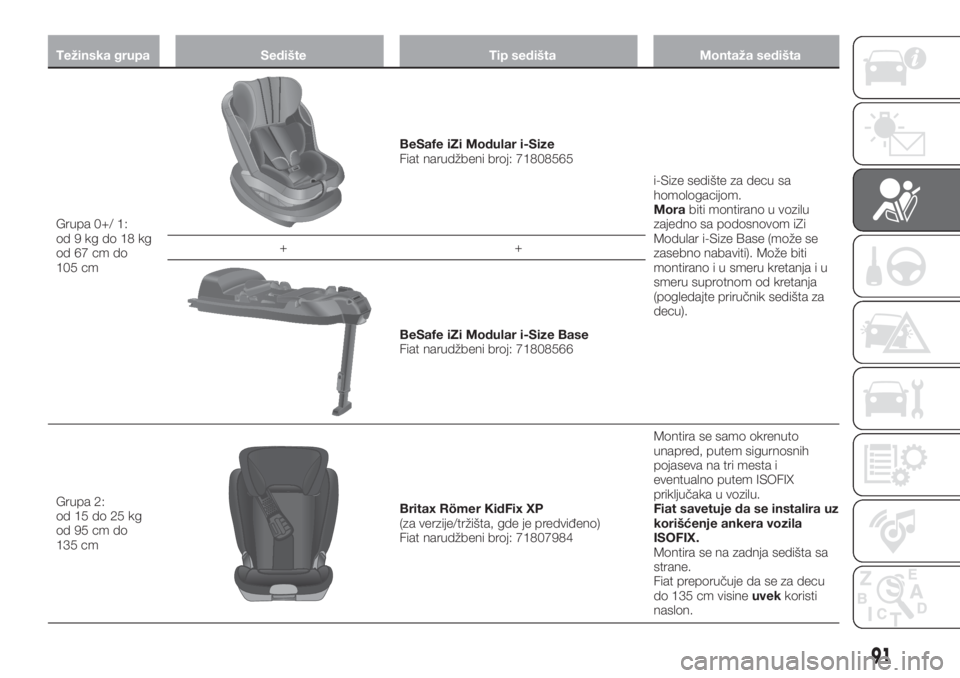

Težinska grupa Sedište Tip sedišta Montaža sedišta
Grupa 0+/ 1:
od9kgdo18kg
od 67 cm do
105 cm
BeSafe iZi Modular i-Size
Fiat narudžbeni broj: 71808565
i-Size sedište za decu sa
homologacijom.
Morabiti montirano u vozilu
zajedno sa podosnovom iZi
Modular i-Size Base (može se
zasebno nabaviti). Može biti
montirano i u smeru kretanja i u
smeru suprotnom od kretanja
(pogledajte priručnik sedišta za
decu). ++
BeSafe iZi Modular i-Size Base
Fiat narudžbeni broj: 71808566
Grupa 2:
od 15 do 25 kg
od 95 cm do
135 cm
Britax Römer KidFix XP
(za verzije/tržišta, gde je predviđeno)
Fiat narudžbeni broj: 71807984Montira se samo okrenuto
unapred, putem sigurnosnih
pojaseva na tri mesta i
eventualno putem ISOFIX
priključaka u vozilu.
Fiat savetuje da se instalira uz
korišćenje ankera vozila
ISOFIX.
Montira se na zadnja sedišta sa
strane.
Fiat preporučuje da se za decu
do 135 cm visineuvekkoristi
naslon.
91

Težinska grupa Sedište Tip sedišta Montaža sedišta
Grupa 3:
od 22 do 36 kg
od 136 cm do
150 cmBritax Römer KidFix XP
(za verzije/tržišta, gde je predviđeno)
Fiat narudžbeni broj: 71807984Montira se samo okrenuto
unapred, putem sigurnosnih
pojaseva na tri mesta i
eventualno putem ISOFIX
priključaka u vozilu.
Fiat savetuje da se instalira uz
korišćenje ankera vozila
ISOFIX.
Montira se na zadnja sedišta sa
strane.
92
BEZBEDNOST

Najvažnija upozorenja koja treba
poštovati prilikom prevoza dece na
bezbedan način
Postavite dečije sedište na zadnje
sedište, jer to je najzaštićeniji položaj u
slučaju udara.
Preporučuje se da što je moguće
duže držite sedište okrenuto suprotno
od smera kretanja, najverovatnije do
3-4 godine starosti deteta.
U slučaju deaktiviranja prednjeg
vazdušnog jastuka na strani suvozača
(ako postoji) proverite uvek, da li
konstantno svetli odgovarajuća lampica
koja se nalazi na instrument tabli i koja
označava deaktivaciju.
Strogo poštujte uputstva isporučena
uz dečije sedište. Čuvajte to uputstvo u
automobilu zajedno sa drugim
dokumentima i ovim Priručnikom. Ne
koristite polovna dečija sedišta bez
uputstava za upotrebu.
Svaki sistem zadržavanja je isključivo
za jednu osobu; nikada nemojte
prevoziti dvoje dece istovremeno.
Proverite uvek da sigurnosni pojasevi
ne prelaze preko vrata deteta.
Uvek potezanjem trake proverite da li
je sigurnosni pojas pričvršćen.
Tokom putovanja nemojte
dozvoljavati detetu da zauzme
nepravilan položaj ili da otkopča
sigurnosne pojaseve.
Nemojte dozvoljavati detetu da
dijagonalni deo pojasa stavi ispod ruke
li iza leđa.
Nikada ne prevozite decu u naručju,
čak ni novorođenčad. Niko nije u stanju
da ih zadrži u slučaju udara.
Ako je vozilo imalo udes, zamenite
dečije sedište novim. Osim toga, na
snovu vrste ugrađenog sedišta
zamenite ankere isofix ili sigurnosni
pojas na koji je sedište za decu bilo
pričvršćeno.
Za svako sedište montirano u smeru
kretanja vozila na zadnjem sedištu, bilo
koja grupa težine za koju je sedište
namenje, mora biti montirano tek kada
se skine zadnji naslon za glavu na
mestu na kom se instalira sedište. Ovo
ne važi za sedišta koja imaju samo
jastuk (bez naslona za leđa): ta sedišta
moraju se instalirati kada je montiran
naslon za glavu, na mestu na kojem se
instalira sedište.
UPOZORENJE Neka univerzalna dečija
sedišta, da bi ih se pravilno ugradilo u
vozilo, zahtevaju korišćenje pribora
(osnovnog) koji zasebno prodaje
proizvođač sedišta. Zbog toga FCA
preporučuje da kod prodavca proverite,
izvršivši probnu montažu, mogućnost
ugradnje željenog sedišta u sopstveno
vozilo pre nego što ga kupite.
PAŽNJA
78)VELIKA OPASNOST Kada je čeoni
vazdušni jastuk na strani suvozača aktivan
ne postavljajte dečije sedište na prednje
suvozačko sedište jer se ono ugrađuje
suprotno od smera kretanja. Aktiviranje
vazdušnog jastuka u slučaju nezgode
moglo bi da izazove fatalne povrede bebe
bez obzira na ozbiljnost sudara.
Preporučuje se stoga da se deca prevoze
uvek u dečijem sedištu na zadnjem sedištu
vozila, jer se to pokazalo kao najzaštićeniji
položaj u slučaju udara.
79)Obavezna deaktivacija vazdušnog
jastuka ako se dečije sedište montira u
smeru suprotnom od smera kretanja je
prikazana odgovarajućim simbolima na
etiketi koja se nalazi na štitniku za sunce.
Slediti uputstva na štitniku za sunce na
strani suvozača (videti opis u paragrafu
"Sistem za dodatnu zaštitu (SRS) -
Vazdušni jastuk").
80)U slučaju da je neophodno prevoziti
dete na prednjem sedištu sa suvozačke
strane u dečijem sedištu koje se ugrađuje u
smeru suprotnom od smera kretanja,
suvozački vazdušni jastuci, kako čeoni tako
i bočni (Side bag) moraju biti deaktivirani u
glavnom meniju sistema Connect (videti
opis u paragrafu "Sistem dodatne zaštite
(SRS) - Air bag", gde se isključivanje
potvrđuje paljenjem kontrolne LED lampice
koja se nalazi na prednjem kabinskom
svetlu. Pored ovoga, suvozačko sedište
mora biti podešeno u krajnji zadnji položaj,
kako bi se izbegli eventualni kontakti
dečijeg sedišta sa komandnom tablom.
93

81)Nemojte pomerati prednje ili zadnje
sedište ako se na njemu nalazi dete u
dečijem sedištu.
82)Nepravilna montaža dečijeg sedišta
može učiniti sigurnosni sistem neefikasnim.
U slučaju nezgode, dečije sedište može da
se odvoji i dete može pretrpeti povrede
koje mogu biti i smrtonosne. Za instalaciju
sigurnosnog zaštitnog sistema za
novorođenčad ili decu pažljivo sledite
uputstva proizvođača.
83)Ako se ne koristi zaštitni sistem za
decu, fiksirajte ga sigurnosnim pojasevima
ili ankerima ISOFIX, ili ga izvadite iz vozila.
Nemojte ga ostavljati nepričvršćenog u
kabini. Ovako se izbegava da u slučaju
naglog kočenja ili nezgode izazove povrede
putnika.
84)Nakon montaže dečijeg sedišta,
nemojte pomerati sedište: prvo skinite
sedište pre svakog podešavanja.
85)Uvek proverite da deo sigurnosnog
pojasa koji ide preko grudi ne prolazi ispod
ruku ili iza leđa deteta. U slučaju nezgode
sigurnosni pojas nije u stanju da zadrži dete
i može doći do ozbiljnih povreda koje mogu
biti i smrtonosne. Zato dete uvek treba da
ima pravilno vezan sopstveni sigurnosni
pojas.
86)Nemojte koristiti isti donji anker za
montažu zaštitnog sistema za decu.
87)Ako univerzalno ISOFIX sedište za decu
nije fiksirano putem sva tri ankera, sedište
neće moći da zaštiti dete na ispravan
način. U slučaju nesreće dete može
pretrpeti ozbiljne povrede koje mogu biti i
smrtonosne.88)Dečije sedište ugrađujte samo dok je
vozilo zaustavljeno. Dečije sedište je
pravilno pričvršćeno za šine kada se čuju
udari koji označavaju da je kačenje
izvršeno. Pridržavajte se u svakom slučaju
uputstava za montažu, demontažu i
pozicioniranje koja je Proizvođač sedišta
dužan da isporuči uz isto.SISTEM ZA
DODATNU ZAŠTITU
(SRS) - AIR BAG
(VAZDUŠNI
JASTUCI)
Vozilo ima:
čeoni vazdušni jastuk na strani
vozača;
čeoni vazdušni jastuk na strani
suvozača (ako postoji);
bočni prednji vazdušni jastuk (ako
postoji) za zaštitu karlice, grudi i ramena
(Side bag) vozača i suvozača;
bočni vazdušni jastuk (ako postoji) za
zaštitu glave putnika na prednjim i
zadnjim bočnim sedištima (Window
bag).
Položaj vazdušnih jastuka je označen
na vozilu natpisom "AIR BAG" koji se
nalazi u centru volana, na tabli, na
bočnom tapacirungu ili na etiketi blizu
mesta gde se vazdušni jastuk otvara.
ČEONI VAZDUŠNI
JASTUCI
Čeoni vazdušni jastuci na strani vozača
i strani suvozača (ako postoji), štite
putnike na prednjim sedištima od
čeonih udara srednje-jakog intenziteta,
tako što postavljaju jastuk između
putnika i volana ili komandne table.
Izostanak aktiviranja bočnih jastuka pri
drugim vrstama udara (bočni, od nazad,
94
BEZBEDNOST

prevrtanje, itd...) (ako postoji) zato nije
pokazatelj nepravilnog rada sistema.
Čeoni vazdušni jastuci na strani vozača
i strani suvozača (ako postoji) nisu
zamena nego dopuna upotrebi
sigurnosnih pojaseva, za koje
preporučujemo da ih uvek vezujete,
kako je, u ostalom, propisano zakonom
u Evropi i većini zemalja izvan Evropske
zajednice.
U slučaju udara osoba koja nije vezala
sigurnosni pojas naglo se pomera
prema napred i može doći u dodir sa
jastukom koji je još uvek u fazi
otvaranja. U takvoj situaciji zaštita koju
pruža jastuk je narušena.
Čeoni vazdušni jastuci mogu da se ne
aktiviraju u sledećim slučajevima:
čeoni udari u veoma mekane
predmete, koji ne pogađaju čeoni deo
vozila (npr. udar blatobrana u ogradu
puta);
zabijanje vozila ispod drugih vozila ili
zaštitnih barijera (na primer ispod
kamiona ili ograde puta).
Ako se vazdušni jastuci ne aktiviraju u
gore opisanim okolnostima, uzrok je što
ne bi mogli da pruže dodatnu zaštitu u
odnosu na sigurnosne pojaseve tako da
bi njihovo aktiviranje bilo nepoželjno.
Izostanak aktiviranja u tim slučajevima,
međutim, nije pokazatelj neispravnosti
sistema.Čeoni vazdušni jastuci na strani vozača
i strani suvozača (ako postoji) su
osmišljeni i baždareni da na najbolji
način zaštite putnike na prednjim
sedištima koji imaju vezane sigurnosne
pojaseve. Njihova zapremina u
momentu maksimalnog pumpanja je
takva da popunjavaju najveći deo
prostora između volana i vozača, i
između komandne table i putnika.
U slučaju čeonog udara malog
intenziteta (za koji je dovoljno dejstvo
zadržavanja koje imaju sigurnosni
pojasevi), vazdušni jastuk se ne aktivira.
Zato je potrebno uvek koristiti
sigurnosne pojaseve, koji u slučaju
čeonog udara osiguravaju svakako
pravilno držanje putnika.
Čeoni vazdušni jastuk na strani
vozača
Čini ga jastuk sa trenutnim
napumpavanjem smešten u
odgovarajuću šupljinu u sredini volana
sl. 87.Čeoni vazdušni jastuk na strani
suvozača
(ako postoji)
Čini ga jastuk sa trenutnim
napumpavanjem smešten u
odgovarajuću šupljinu u komandnoj
tabli sl. 88, i ima veću zapreminu nego
onaj na strani vozača.
Čeoni vazdušni jastuk na strani
suvozača (ako postoji) i sedišta za
decu
Dečija sedišta koja se ugrađuju
suprotno od smera kretanjaNE
ugrađuju se na prednje sedište kada
postoji aktivan vazdušni jastuk
suvozača, jer bi aktiviranje vazdušnog
jastuka u slučaju udara moglo naneti
smrtonosne povrede detetu koje se
prevozi.
8706106J0001EM
8806106J0002EM
95

PoštujteUVEKpreporuke na etiketi
koja se nalazi na štitniku za sunce sa
strane suvozača sl. 89.
Deaktivacija vazdušnih jastuka sa
strane suvozača: čeoni (ako postoji)
i bočni vazdušni jastuk (ako postoji)
za zaštitu karlice, grudi i ramena
Kada je neophodno prevoziti dete na
prednjem sedištu u sedištu za decu
okrenutom u suprotnom smeru od
smera kretanja, obavezno deaktivirajte
čeoni vazdušni jastuk na strani
suvozača (ako postoji) i bočni prednji
zaštitni jastuk (Side bag) (ako ostoji).
Vazdušni jastuci se mogu deaktivirati u
meniju na displeju (videti odeljak
"Displej" u poglavlju "Upoznavanje sa
komandama instrument table").
U centralnom delu instrument table
sl. 90, nalazi se LED lampica
.Postavljanjem kontakt brave u poziciju
MAR, LED lampica se pali u trajanju od
oko 8 sekundi. U slučaju da do toga ne
dođe obratite se ovlašćenom servisu za
vozila marke Fiat. Tokom prvih sekundi
paljenja LED lampice ne ukazuje na
stvarni status zaštite suvozača već za
cilj ima proveru ispravnosti
funkcionisanja. Nakon testa koji traje
nekoliko sekundi, LED lampica
pokazuje stanje zaštite zaštitnih jastuka
na strani suvozača.
Zaštita suvozača je aktivna: LED
lampica
je ugašena.
Zaštita suvozača nije aktivna: LED
lampica
neprekidno svetli.
LED lampica može svetleti različitim
intenzitetom u zavisnosti od uslova u
kojima se vozilo nalazi. Intenzitet može
varirati za vreme istog ciklusa ključa.
8906106J0003EM
9006106J0006EM
96
BEZBEDNOST

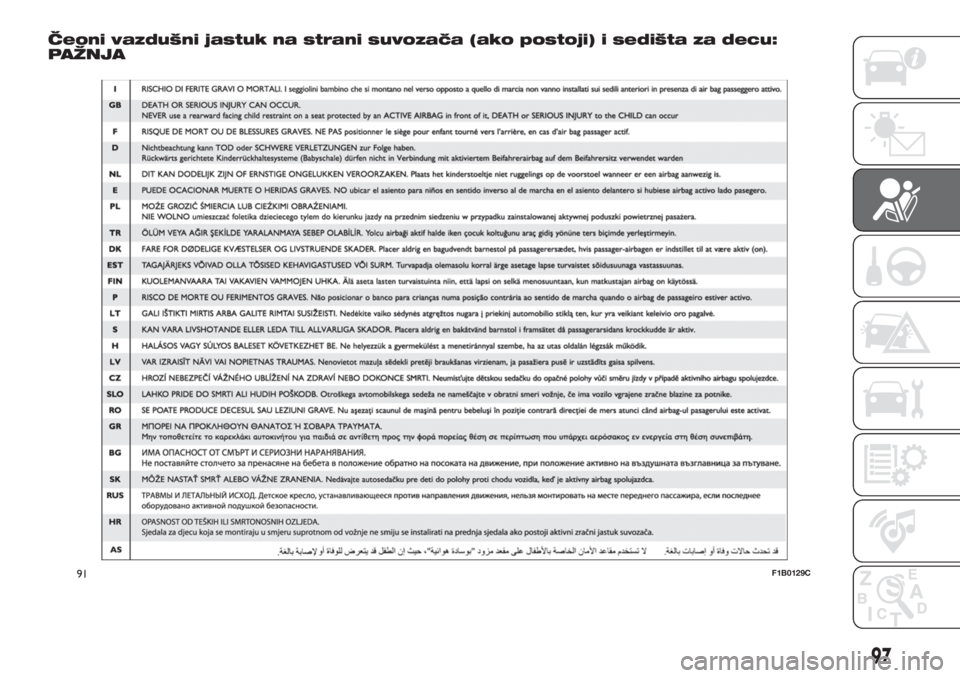

Čeoni vazdušni jastuk na strani suvozača (ako postoji) i sedišta za decu:
PAŽNJA
91F1B0129C
97

BOČNI VAZDUŠNI
JASTUCI
(ako postoji)
Za poboljšanu zaštitu putnika u slučaju
bočnog udarca vozilo ima bočne
prednje vazdušne jastuke (Side bag) i
padajući vazdušni jastuk (Window bag).
Side bag
Sastoje se od dva jastuka koja se
nalaze na naslonima prednjih sedišta
sl. 92 koji pružaju zaštitu karlice, grudi i
ramena putnika u slučaju bočnog udara
srednje-jakog intenziteta.
Označava ih etiketa "AIRBAG" koja se
nalazi na spoljnoj strani prednjih sedišta.
Window bag (zaštitni jastuk kod
bočnih prozora)
Sastoji se od dva padajuća zaštitna
jastuka koji se nalaze iza bočnog
tapacirunga na krovu i zaštićene su na
odgovarajući način sl. 93.Imaju zadatak da zaštite glavu putnika
na prednjim i zadnjim sedištima u
slučaju bočnog udarca, zahvaljujući
širokoj površini.
U slučaju blažeg bočnog udarca, ne
aktiviraju se bočni zaštitni jastuci.
Najbolja zaštita od strane sistema u
slučaju bočnog udara postiže se
pravilnim držanjem u sedištu,
omogućavajući tako pravilno širenje
Window bag-a.
89) 90) 91) 92) 93) 94) 95) 97) 98) 99) 100) 101) 102) 103) 104)
Upozorenja
Nemojte prati sedišta vodom ili parom
pod pritiskom (ručno ili u automatskim
perionicama za sedišta).
Aktiviranje čeonih i/ili bočnih vazdušnih
jastuka moguće je kada je vozilo
izloženo snažnim udarima u predelu
dna školjke (na primer snažni udarci u
stepenice, trotoare, upadanje vozila u
velike rupe ili ulegnuća na putu, itd...).Aktiviranje vazdušnih jastuka oslobađa
malu količinu praha: ovo nije štetno i ne
ukazuje na početak požara. Prah može
iritirati kožu i oči: u tom slučaju isperite
neutralnim sapunom i vodom.
Sve intervencije kontrole, popravke i
zamene koje se odnose na vazdušne
jastuke treba da budu izvršene u
ovlašćenom servisu za vozila marke
Fiat.
U slučaju odlaganja vozila na otpad,
obratite se ovlašćenom servisu za vozila
marke Fiat za deaktivaciju zaštitnih
jastuka.
Aktiviranje predzatezača, čeonih
vazdušnih jastuka i vazdušnih jastuka
se određuje selektivno, na osnovu vrste
udarca. Izostanak aktiviranja jednog ili
više sistema, međutim, nije pokazatelj
neispravnosti sistema.
PAŽNJA
89)Nemojte stavljati nalepnice ili druge
predmete na volan, komandnu tablu u zoni
vazdušnog jastuka na strani suvozača, na
bočne obloge na strani krova i na sedišta.
Ne postavljajte predmete na komandnu
tablu na strani suvozača (npr. mobilni
telefoni) jer bi mogli ometati pravilno
otvaranje vazdušnog jastuka na strani
suvozača i, pored toga, naneti teške
povrede putnicima u vozilu.
9206106J0008EM
9306106J0007EM
98
BEZBEDNOST
