Page 51 of 256

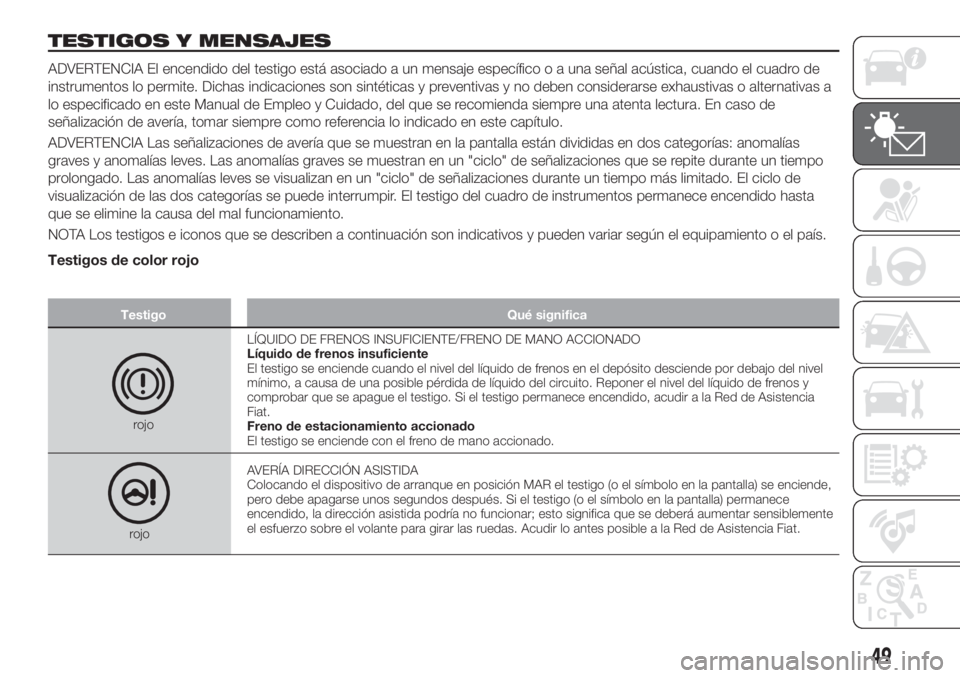

TESTIGOS Y MENSAJES
ADVERTENCIA El encendido del testigo está asociado a un mensaje específico o a una señal acústica, cuando el cuadro de
instrumentos lo permite. Dichas indicaciones son sintéticas y preventivas y no deben considerarse exhaustivas o alternativas a
lo especificado en este Manual de Empleo y Cuidado, del que se recomienda siempre una atenta lectura. En caso de
señalización de avería, tomar siempre como referencia lo indicado en este capítulo.
ADVERTENCIA Las señalizaciones de avería que se muestran en la pantalla están divididas en dos categorías: anomalías
graves y anomalías leves. Las anomalías graves se muestran en un "ciclo" de señalizaciones que se repite durante un tiempo
prolongado. Las anomalías leves se visualizan en un "ciclo" de señalizaciones durante un tiempo más limitado. El ciclo de
visualización de las dos categorías se puede interrumpir. El testigo del cuadro de instrumentos permanece encendido hasta
que se elimine la causa del mal funcionamiento.
NOTA Los testigos e iconos que se describen a continuación son indicativos y pueden variar según el equipamiento o el país.
Testigos de color rojo
Testigo Qué significa
rojoLÍQUIDO DE FRENOS INSUFICIENTE/FRENO DE MANO ACCIONADO
Líquido de frenos insuficiente
El testigo se enciende cuando el nivel del líquido de frenos en el depósito desciende por debajo del nivel
mínimo, a causa de una posible pérdida de líquido del circuito. Reponer el nivel del líquido de frenos y
comprobar que se apague el testigo. Si el testigo permanece encendido, acudir a la Red de Asistencia
Fiat.
Freno de estacionamiento accionado
El testigo se enciende con el freno de mano accionado.
rojoAVERÍA DIRECCIÓN ASISTIDA
Colocando el dispositivo de arranque en posición MAR el testigo (o el símbolo en la pantalla) se enciende,
pero debe apagarse unos segundos después. Si el testigo (o el símbolo en la pantalla) permanece
encendido, la dirección asistida podría no funcionar; esto significa que se deberá aumentar sensiblemente
el esfuerzo sobre el volante para girar las ruedas. Acudir lo antes posible a la Red de Asistencia Fiat.
49
Page 52 of 256

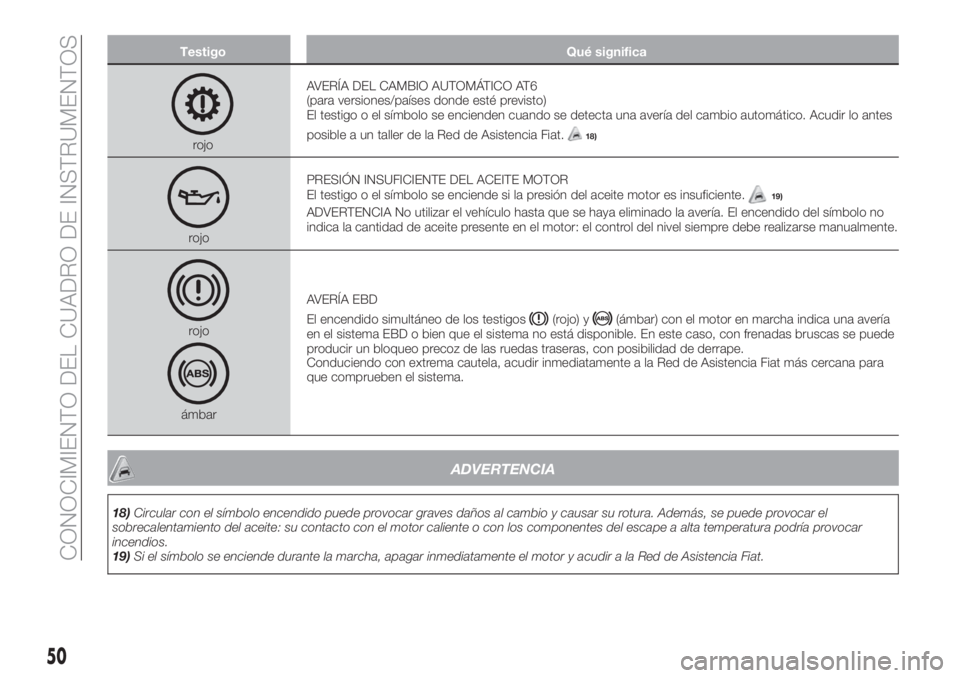

Testigo Qué significa
rojoAVERÍA DEL CAMBIO AUTOMÁTICO AT6
(para versiones/países donde esté previsto)
El testigo o el símbolo se encienden cuando se detecta una avería del cambio automático. Acudir lo antes
posible a un taller de la Red de Asistencia Fiat.18)
rojoPRESIÓN INSUFICIENTE DEL ACEITE MOTOR
El testigo o el símbolo se enciende si la presión del aceite motor es insuficiente.
19)
ADVERTENCIA No utilizar el vehículo hasta que se haya eliminado la avería. El encendido del símbolo no
indica la cantidad de aceite presente en el motor: el control del nivel siempre debe realizarse manualmente.
rojo
ámbarAVERÍA EBD
El encendido simultáneo de los testigos
(rojo) y(ámbar) con el motor en marcha indica una avería
en el sistema EBD o bien que el sistema no está disponible. En este caso, con frenadas bruscas se puede
producir un bloqueo precoz de las ruedas traseras, con posibilidad de derrape.
Conduciendo con extrema cautela, acudir inmediatamente a la Red de Asistencia Fiat más cercana para
que comprueben el sistema.
ADVERTENCIA
18)Circular con el símbolo encendido puede provocar graves daños al cambio y causar su rotura. Además, se puede provocar el
sobrecalentamiento del aceite: su contacto con el motor caliente o con los componentes del escape a alta temperatura podría provocar
incendios.
19)Si el símbolo se enciende durante la marcha, apagar inmediatamente el motor y acudir a la Red de Asistencia Fiat.
50
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS
Page 53 of 256

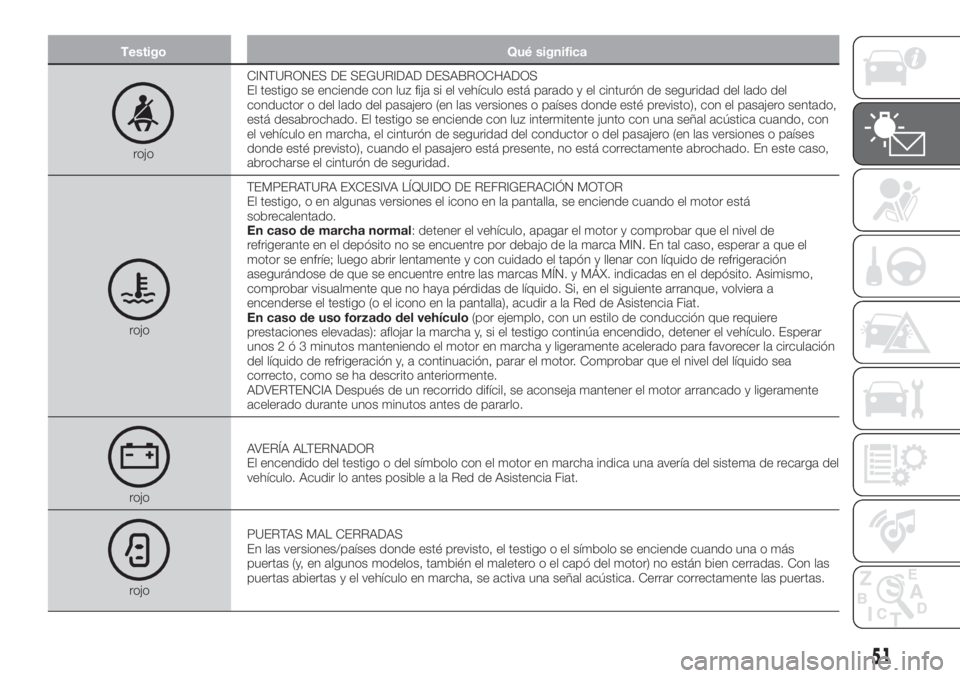

Testigo Qué significa
rojoCINTURONES DE SEGURIDAD DESABROCHADOS
El testigo se enciende con luz fija si el vehículo está parado y el cinturón de seguridad del lado del
conductor o del lado del pasajero (en las versiones o países donde esté previsto), con el pasajero sentado,
está desabrochado. El testigo se enciende con luz intermitente junto con una señal acústica cuando, con
el vehículo en marcha, el cinturón de seguridad del conductor o del pasajero (en las versiones o países
donde esté previsto), cuando el pasajero está presente, no está correctamente abrochado. En este caso,
abrocharse el cinturón de seguridad.
rojoTEMPERATURA EXCESIVA LÍQUIDO DE REFRIGERACIÓN MOTOR
El testigo, o en algunas versiones el icono en la pantalla, se enciende cuando el motor está
sobrecalentado.
En caso de marcha normal: detener el vehículo, apagar el motor y comprobar que el nivel de
refrigerante en el depósito no se encuentre por debajo de la marca MIN. En tal caso, esperar a que el
motor se enfríe; luego abrir lentamente y con cuidado el tapón y llenar con líquido de refrigeración
asegurándose de que se encuentre entre las marcas MÍN. y MÁX. indicadas en el depósito. Asimismo,
comprobar visualmente que no haya pérdidas de líquido. Si, en el siguiente arranque, volviera a
encenderse el testigo (o el icono en la pantalla), acudir a la Red de Asistencia Fiat.
En caso de uso forzado del vehículo(por ejemplo, con un estilo de conducción que requiere
prestaciones elevadas): aflojar la marcha y, si el testigo continúa encendido, detener el vehículo. Esperar
unos2ó3minutos manteniendo el motor en marcha y ligeramente acelerado para favorecer la circulación
del líquido de refrigeración y, a continuación, parar el motor. Comprobar que el nivel del líquido sea
correcto, como se ha descrito anteriormente.
ADVERTENCIA Después de un recorrido difícil, se aconseja mantener el motor arrancado y ligeramente
acelerado durante unos minutos antes de pararlo.
rojoAVERÍA ALTERNADOR
El encendido del testigo o del símbolo con el motor en marcha indica una avería del sistema de recarga del
vehículo. Acudir lo antes posible a la Red de Asistencia Fiat.
rojoPUERTAS MAL CERRADAS
En las versiones/países donde esté previsto, el testigo o el símbolo se enciende cuando una o más
puertas (y, en algunos modelos, también el maletero o el capó del motor) no están bien cerradas. Con las
puertas abiertas y el vehículo en marcha, se activa una señal acústica. Cerrar correctamente las puertas.
51
Page 54 of 256

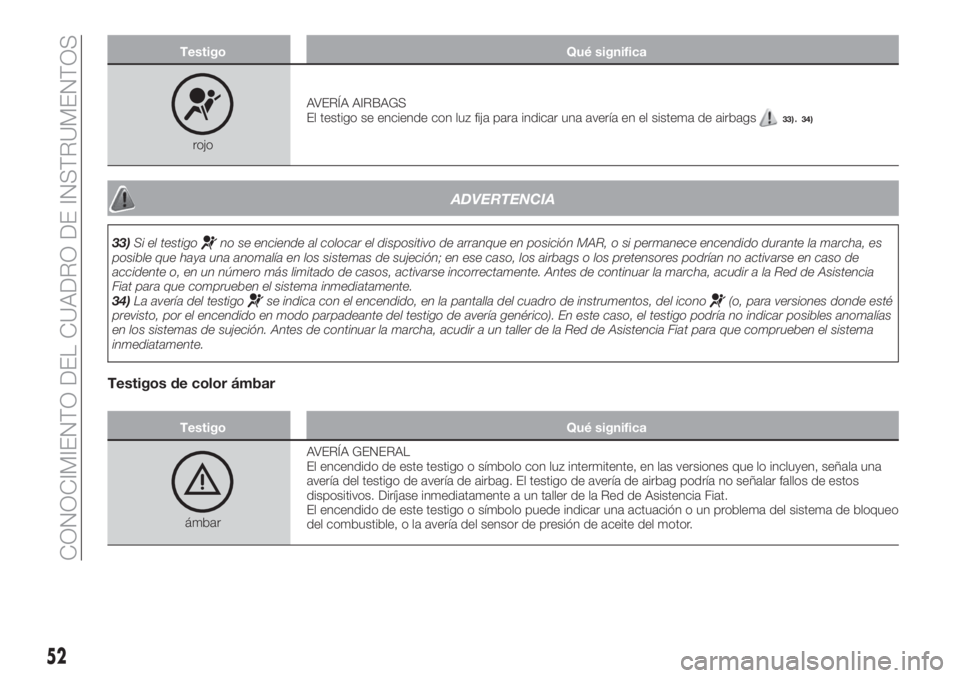

Testigo Qué significa
rojoAVERÍA AIRBAGS
El testigo se enciende con luz fija para indicar una avería en el sistema de airbags
33).34)
ADVERTENCIA
33)Si el testigono se enciende al colocar el dispositivo de arranque en posición MAR, o si permanece encendido durante la marcha, es
posible que haya una anomalía en los sistemas de sujeción; en ese caso, los airbags o los pretensores podrían no activarse en caso de
accidente o, en un número más limitado de casos, activarse incorrectamente. Antes de continuar la marcha, acudir a la Red de Asistencia
Fiat para que comprueben el sistema inmediatamente.
34)La avería del testigo
se indica con el encendido, en la pantalla del cuadro de instrumentos, del icono(o, para versiones donde esté
previsto, por el encendido en modo parpadeante del testigo de avería genérico). En este caso, el testigo podría no indicar posibles anomalías
en los sistemas de sujeción. Antes de continuar la marcha, acudir a un taller de la Red de Asistencia Fiat para que comprueben el sistema
inmediatamente.
Testigos de color ámbar
Testigo Qué significa
ámbarAVERÍA GENERAL
El encendido de este testigo o símbolo con luz intermitente, en las versiones que lo incluyen, señala una
avería del testigo de avería de airbag. El testigo de avería de airbag podría no señalar fallos de estos
dispositivos. Diríjase inmediatamente a un taller de la Red de Asistencia Fiat.
El encendido de este testigo o símbolo puede indicar una actuación o un problema del sistema de bloqueo
del combustible, o la avería del sensor de presión de aceite del motor.
52
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS
Page 55 of 256
Testigo Qué significa
ámbarSISTEMA iTPMS
Avería sistema iTPMS/Sistema iTPMS temporalmente desactivado
El testigo se enciende con luz intermitente durante unos 75 segundos y, a continuación, permanecerá
encendido con luz fija (junto con un mensaje en la pantalla) para indicar que el sistema está temporalmente
desactivado o en avería. El sistema volverá a funcionar correctamente cuando las condiciones de
funcionamiento lo permitan; si no fuera así, llevar a cabo el procedimiento de “Reset” después de
restablecer las condiciones de funcionamiento normal.
Si la señalización de funcionamiento incorrecto continúa, acudir lo antes posible a la Red de Asistencia
Fiat.
Presión insuficiente de los neumáticos
El testigo se enciende con luz fija para indicar que la presión de uno o varios neumáticos es inferior al valor
recomendado y/o que se está produciendo una pérdida lenta de presión. En estas circunstancias podrían
no estar garantizados la mejor duración del neumático y un consumo de combustible óptimo. Se aconseja
restablecer la presión correcta (ver el apartado “Ruedas” en el capítulo “Datos técnicos”). Una vez
restablecidas las condiciones de uso normales del vehículo, llevar a cabo el procedimiento de “Reset”.
ADVERTENCIA No continuar la marcha con uno o varios neumáticos desinflados, ya que se vería
comprometida la conducción del vehículo. Parar el vehículo evitando frenadas y maniobras bruscas.
ámbarAVERÍA SISTEMA ABS
El testigo se enciende cuando el sistema ABS resulta ineficiente. En este caso, el sistema de frenos
mantiene inalterada su eficacia, pero sin las potencialidades ofrecidas por el sistema ABS. Proceder con
prudencia y acudir lo antes posible a un taller de la Red de Asistencia Fiat.
ámbarSISTEMA ESC
Intervención sistema ESC
La intervención del sistema está indicada por el parpadeo del testigo: la señalización de la intervención
indica que el vehículo está en condiciones críticas de estabilidad y adherencia.
Avería sistema ESC
Si el testigo no se apaga o permanece encendido con el motor en marcha significa que se ha detectado
una avería en el sistema ESC. Acudir lo antes posible a la Red de Asistencia Fiat.
Avería sistema Hill Hold Control
El encendido del testigo indica una avería del sistema Hill Hold Control. Acudir lo antes posible a la Red de
Asistencia Fiat.
53
Page 56 of 256

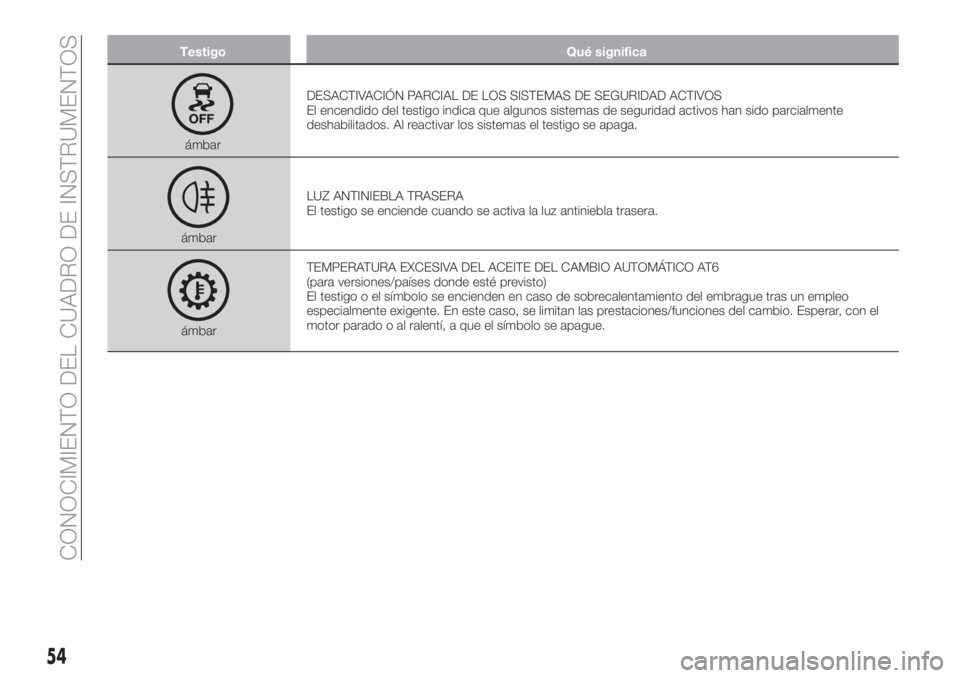

Testigo Qué significa
ámbarDESACTIVACIÓN PARCIAL DE LOS SISTEMAS DE SEGURIDAD ACTIVOS
El encendido del testigo indica que algunos sistemas de seguridad activos han sido parcialmente
deshabilitados. Al reactivar los sistemas el testigo se apaga.
ámbarLUZ ANTINIEBLA TRASERA
El testigo se enciende cuando se activa la luz antiniebla trasera.
ámbarTEMPERATURA EXCESIVA DEL ACEITE DEL CAMBIO AUTOMÁTICO AT6
(para versiones/países donde esté previsto)
El testigo o el símbolo se encienden en caso de sobrecalentamiento del embrague tras un empleo
especialmente exigente. En este caso, se limitan las prestaciones/funciones del cambio. Esperar, con el
motor parado o al ralentí, a que el símbolo se apague.
54
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS
Page 57 of 256

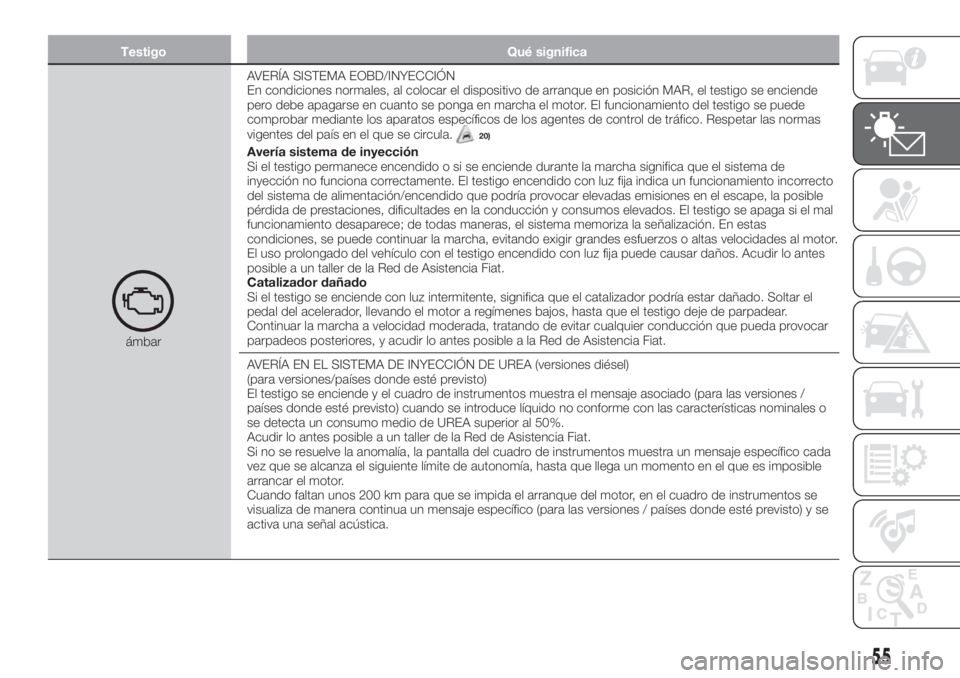

Testigo Qué significa
ámbarAVERÍA SISTEMA EOBD/INYECCIÓN
En condiciones normales, al colocar el dispositivo de arranque en posición MAR, el testigo se enciende
pero debe apagarse en cuanto se ponga en marcha el motor. El funcionamiento del testigo se puede
comprobar mediante los aparatos específicos de los agentes de control de tráfico. Respetar las normas
vigentes del país en el que se circula.
20)
Avería sistema de inyección
Si el testigo permanece encendido o si se enciende durante la marcha significa que el sistema de
inyección no funciona correctamente. El testigo encendido con luz fija indica un funcionamiento incorrecto
del sistema de alimentación/encendido que podría provocar elevadas emisiones en el escape, la posible
pérdida de prestaciones, dificultades en la conducción y consumos elevados. El testigo se apaga si el mal
funcionamiento desaparece; de todas maneras, el sistema memoriza la señalización. En estas
condiciones, se puede continuar la marcha, evitando exigir grandes esfuerzos o altas velocidades al motor.
El uso prolongado del vehículo con el testigo encendido con luz fija puede causar daños. Acudir lo antes
posible a un taller de la Red de Asistencia Fiat.
Catalizador dañado
Si el testigo se enciende con luz intermitente, significa que el catalizador podría estar dañado. Soltar el
pedal del acelerador, llevando el motor a regímenes bajos, hasta que el testigo deje de parpadear.
Continuar la marcha a velocidad moderada, tratando de evitar cualquier conducción que pueda provocar
parpadeos posteriores, y acudir lo antes posible a la Red de Asistencia Fiat.
AVERÍA EN EL SISTEMA DE INYECCIÓN DE UREA (versiones diésel)
(para versiones/países donde esté previsto)
El testigo se enciende y el cuadro de instrumentos muestra el mensaje asociado (para las versiones /
países donde esté previsto) cuando se introduce líquido no conforme con las características nominales o
se detecta un consumo medio de UREA superior al 50%.
Acudir lo antes posible a un taller de la Red de Asistencia Fiat.
Si no se resuelve la anomalía, la pantalla del cuadro de instrumentos muestra un mensaje específico cada
vez que se alcanza el siguiente límite de autonomía, hasta que llega un momento en el que es imposible
arrancar el motor.
Cuando faltan unos 200 km para que se impida el arranque del motor, en el cuadro de instrumentos se
visualiza de manera continua un mensaje específico (para las versiones / países donde esté previsto) y se
activa una señal acústica.
55
Page 58 of 256

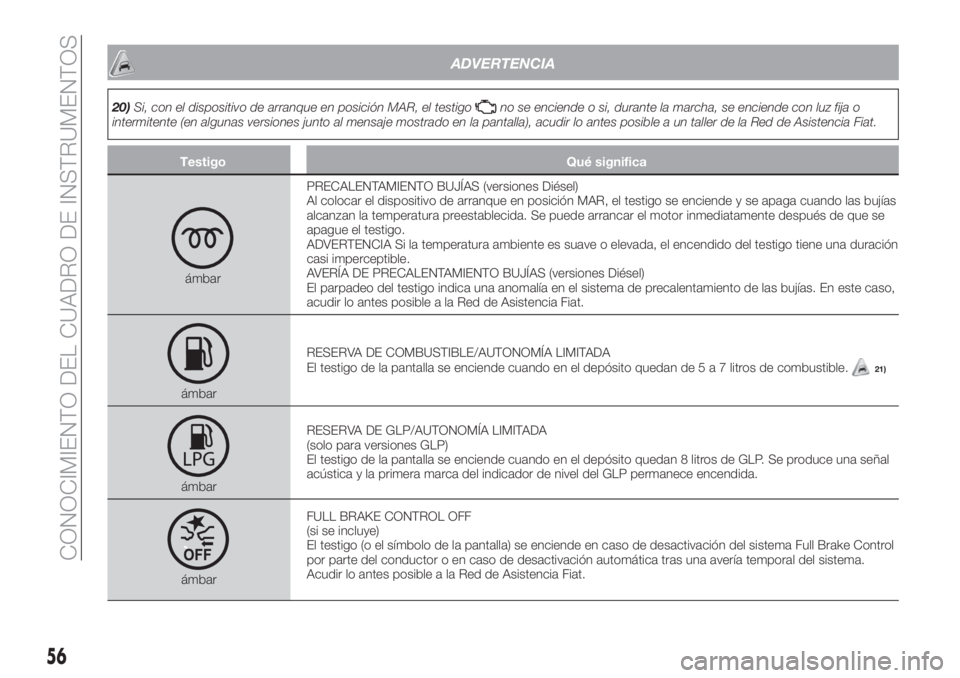

ADVERTENCIA
20)Si, con el dispositivo de arranque en posición MAR, el testigono se enciende o si, durante la marcha, se enciende con luz fija o
intermitente (en algunas versiones junto al mensaje mostrado en la pantalla), acudir lo antes posible a un taller de la Red de Asistencia Fiat.
Testigo Qué significa
ámbarPRECALENTAMIENTO BUJÍAS (versiones Diésel)
Al colocar el dispositivo de arranque en posición MAR, el testigo se enciende y se apaga cuando las bujías
alcanzan la temperatura preestablecida. Se puede arrancar el motor inmediatamente después de que se
apague el testigo.
ADVERTENCIA Si la temperatura ambiente es suave o elevada, el encendido del testigo tiene una duración
casi imperceptible.
AVERÍA DE PRECALENTAMIENTO BUJÍAS (versiones Diésel)
El parpadeo del testigo indica una anomalía en el sistema de precalentamiento de las bujías. En este caso,
acudir lo antes posible a la Red de Asistencia Fiat.
ámbarRESERVA DE COMBUSTIBLE/AUTONOMÍA LIMITADA
El testigo de la pantalla se enciende cuando en el depósito quedan de5a7litros de combustible.
21)
ámbarRESERVA DE GLP/AUTONOMÍA LIMITADA
(solo para versiones GLP)
El testigo de la pantalla se enciende cuando en el depósito quedan 8 litros de GLP. Se produce una señal
acústica y la primera marca del indicador de nivel del GLP permanece encendida.
ámbarFULL BRAKE CONTROL OFF
(si se incluye)
El testigo (o el símbolo de la pantalla) se enciende en caso de desactivación del sistema Full Brake Control
por parte del conductor o en caso de desactivación automática tras una avería temporal del sistema.
Acudir lo antes posible a la Red de Asistencia Fiat.
56
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS
Page 59 of 256

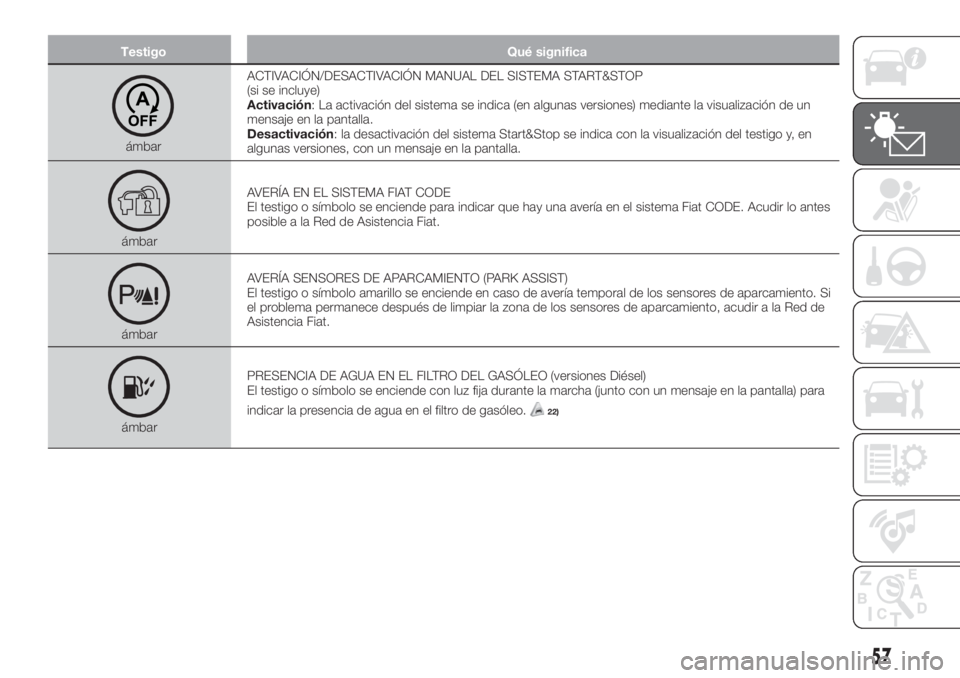

Testigo Qué significa
ámbarACTIVACIÓN/DESACTIVACIÓN MANUAL DEL SISTEMA START&STOP
(si se incluye)
Activación: La activación del sistema se indica (en algunas versiones) mediante la visualización de un
mensaje en la pantalla.
Desactivación: la desactivación del sistema Start&Stop se indica con la visualización del testigo y, en
algunas versiones, con un mensaje en la pantalla.
ámbarAVERÍA EN EL SISTEMA FIAT CODE
El testigo o símbolo se enciende para indicar que hay una avería en el sistema Fiat CODE. Acudir lo antes
posible a la Red de Asistencia Fiat.
ámbarAVERÍA SENSORES DE APARCAMIENTO (PARK ASSIST)
El testigo o símbolo amarillo se enciende en caso de avería temporal de los sensores de aparcamiento. Si
el problema permanece después de limpiar la zona de los sensores de aparcamiento, acudir a la Red de
Asistencia Fiat.
ámbarPRESENCIA DE AGUA EN EL FILTRO DEL GASÓLEO (versiones Diésel)
El testigo o símbolo se enciende con luz fija durante la marcha (junto con un mensaje en la pantalla) para
indicar la presencia de agua en el filtro de gasóleo.
22)
57
Page 60 of 256
Testigo Qué significa
ámbarACEITE MOTOR DEGRADADO
(donde esté presente)
Versiones Diésel: el testigo o símbolo se enciende durante ciclos de 3 minutos con intervalos de
apagado de 5 segundos hasta que se cambia el aceite.
El símbolo se muestra en la pantalla durante toda la visualización.
Versiones gasolina: el testigo o símbolo se enciende y luego desaparece de la pantalla al finalizar el ciclo
de visualización.
ADVERTENCIA Después de la primera indicación, cada vez que se pone en marcha el motor, el símbolo
seguirá encendiéndose en la modalidad anteriormente indicada, hasta que se sustituya el aceite.
El encendido del testigo o símbolo no es un defecto del vehículo, sino que indica que el uso normal del
vehículo ha conllevado la necesidad de sustituir el aceite.
La degradación del aceite motor se acelera cuando el vehículo se utiliza para trayectos cortos, impidiendo
que el motor alcance la temperatura de funcionamiento.
Acudir lo antes posible a la Red de Asistencia Fiat.
23) 24)
ámbarLIMPIEZA DPF en curso (sólo versiones Diésel con DPF)
El testigo se enciende con luz fija para indicar que el sistema DPF necesita eliminar las sustancias
contaminantes residuales (partículas) mediante el proceso de regeneración.
El testigo permanece apagado durante todo el ciclo de regeneración del DPF y solo se enciende cuando
debido a las condiciones de conducción es necesario avisar al conductor.
Para que el testigo se apague, mantener el vehículo en movimiento hasta que finalice la regeneración. El
proceso dura aproximadamente 15 minutos. Las condiciones óptimas para llevar a cabo el proceso se
alcanzan manteniendo el vehículo en marcha a 60 km/h con un régimen del motor superior a 2.000 rpm.
El encendido del testigo no se debe considerar como una anomalía y por lo tanto, no es necesario llevarlo
al taller.
ADVERTENCIA No realizar el procedimiento previsto en caso de encendido del testigo
durante
muchos kilómetros puede provocar el encendido del testigo
en cuyo caso será necesario acudir a la
Red de Asistencia para restablecer el funcionamiento correcto del dispositivo DPF.
25)
58
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS
