FIAT TIPO 5DOORS STATION WAGON 2018 Betriebsanleitung (in German)

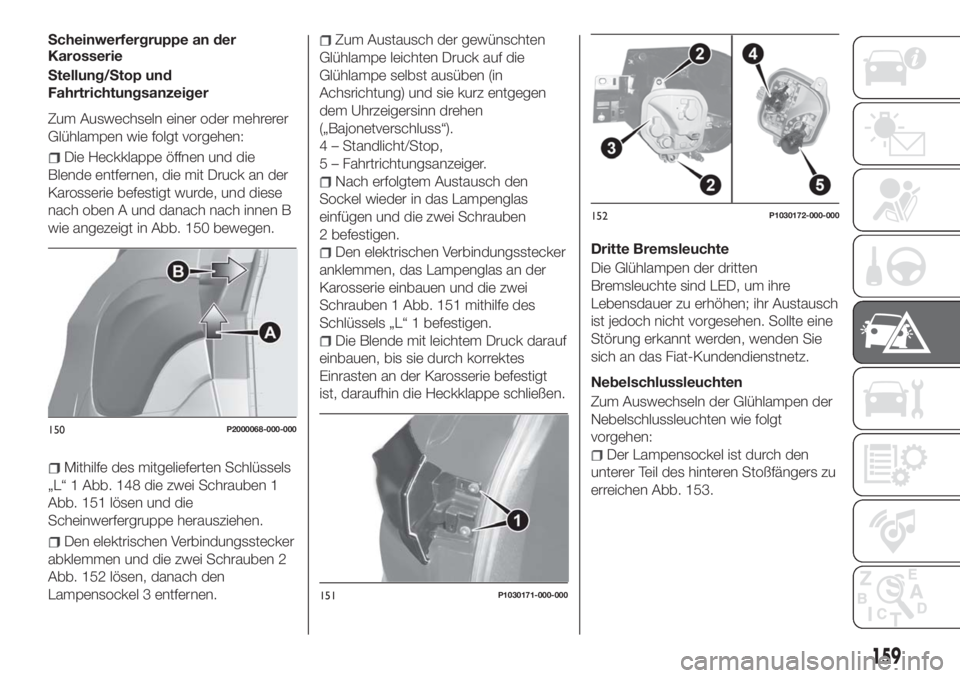

Scheinwerfergruppe an der
Karosserie
Stellung/Stop und
Fahrtrichtungsanzeiger
Zum Auswechseln einer oder mehrerer
Glühlampen wie folgt vorgehen:
Die Heckklappe öffnen und die
Blende entfernen, die mit Druck an der
Karosserie befestigt wurde, und diese
nach oben A und danach nach innen B
wie angezeigt in Abb. 150 bewegen.
Mithilfe des mitgelieferten Schlüssels
„L“ 1 Abb. 148 die zwei Schrauben 1
Abb. 151 lösen und die
Scheinwerfergruppe herausziehen.
Den elektrischen Verbindungsstecker
abklemmen und die zwei Schrauben 2
Abb. 152 lösen, danach den
Lampensockel 3 entfernen.
Zum Austausch der gewünschten
Glühlampe leichten Druck auf die
Glühlampe selbst ausüben (in
Achsrichtung) und sie kurz entgegen
dem Uhrzeigersinn drehen
(„Bajonetverschluss“).
4 – Standlicht/Stop,
5 – Fahrtrichtungsanzeiger.
Nach erfolgtem Austausch den
Sockel wieder in das Lampenglas
einfügen und die zwei Schrauben
2 befestigen.
Den elektrischen Verbindungsstecker
anklemmen, das Lampenglas an der
Karosserie einbauen und die zwei
Schrauben 1 Abb. 151 mithilfe des
Schlüssels „L“ 1 befestigen.
Die Blende mit leichtem Druck darauf
einbauen, bis sie durch korrektes
Einrasten an der Karosserie befestigt
ist, daraufhin die Heckklappe schließen.Dritte Bremsleuchte
Die Glühlampen der dritten
Bremsleuchte sind LED, um ihre
Lebensdauer zu erhöhen; ihr Austausch
ist jedoch nicht vorgesehen. Sollte eine
Störung erkannt werden, wenden Sie
sich an das Fiat-Kundendienstnetz.
Nebelschlussleuchten
Zum Auswechseln der Glühlampen der
Nebelschlussleuchten wie folgt
vorgehen:
Der Lampensockel ist durch den
unterer Teil des hinteren Stoßfängers zu
erreichen Abb. 153.
150P2000068-000-000
151P1030171-000-000
152P1030172-000-000
159

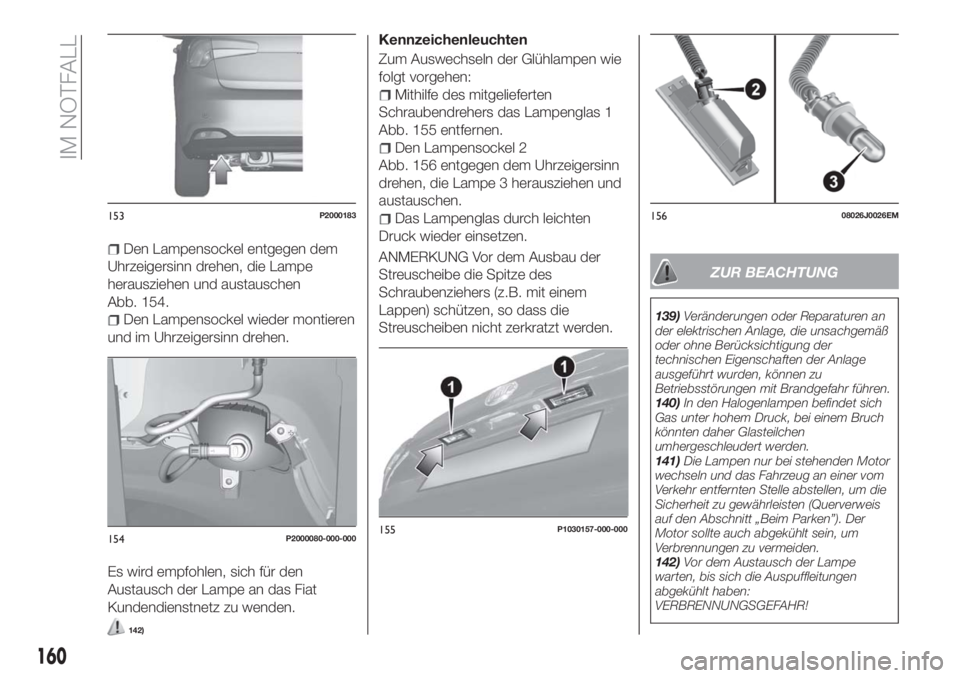

Den Lampensockel entgegen dem
Uhrzeigersinn drehen, die Lampe
herausziehen und austauschen
Abb. 154.
Den Lampensockel wieder montieren
und im Uhrzeigersinn drehen.
Es wird empfohlen, sich für den
Austausch der Lampe an das Fiat
Kundendienstnetz zu wenden.
142)
Kennzeichenleuchten
Zum Auswechseln der Glühlampen wie
folgt vorgehen:
Mithilfe des mitgelieferten
Schraubendrehers das Lampenglas 1
Abb. 155 entfernen.
Den Lampensockel 2
Abb. 156 entgegen dem Uhrzeigersinn
drehen, die Lampe 3 herausziehen und
austauschen.
Das Lampenglas durch leichten
Druck wieder einsetzen.
ANMERKUNG Vor dem Ausbau der
Streuscheibe die Spitze des
Schraubenziehers (z.B. mit einem
Lappen) schützen, so dass die
Streuscheiben nicht zerkratzt werden.
ZUR BEACHTUNG
139)Veränderungen oder Reparaturen an
der elektrischen Anlage, die unsachgemäß
oder ohne Berücksichtigung der
technischen Eigenschaften der Anlage
ausgeführt wurden, können zu
Betriebsstörungen mit Brandgefahr führen.
140)In den Halogenlampen befindet sich
Gas unter hohem Druck, bei einem Bruch
könnten daher Glasteilchen
umhergeschleudert werden.
141)Die Lampen nur bei stehenden Motor
wechseln und das Fahrzeug an einer vom
Verkehr entfernten Stelle abstellen, um die
Sicherheit zu gewährleisten (Querverweis
auf den Abschnitt „Beim Parken”). Der
Motor sollte auch abgekühlt sein, um
Verbrennungen zu vermeiden.
142)Vor dem Austausch der Lampe
warten, bis sich die Auspuffleitungen
abgekühlt haben:
VERBRENNUNGSGEFAHR!
153P2000183
154P2000080-000-000155P1030157-000-000
15608026J0026EM
160
IM NOTFALL

ZUR BEACHTUNG
61)Halogenlampen dürfen nur am
Metallsockel angefasst werden. Kommt der
durchsichtige Lampenkolben mit den
Fingern in Kontakt, verringert sich die
Intensität des ausgestrahlten Lichts und die
Dauerhaftigkeit der Leuchte kann ebenfalls
beeinträchtigt werden. Bei versehentlicher
Berührung kann der Glühlampenkolben mit
einem mit Alkohol befeuchteten Lappen
gesäubert werden.

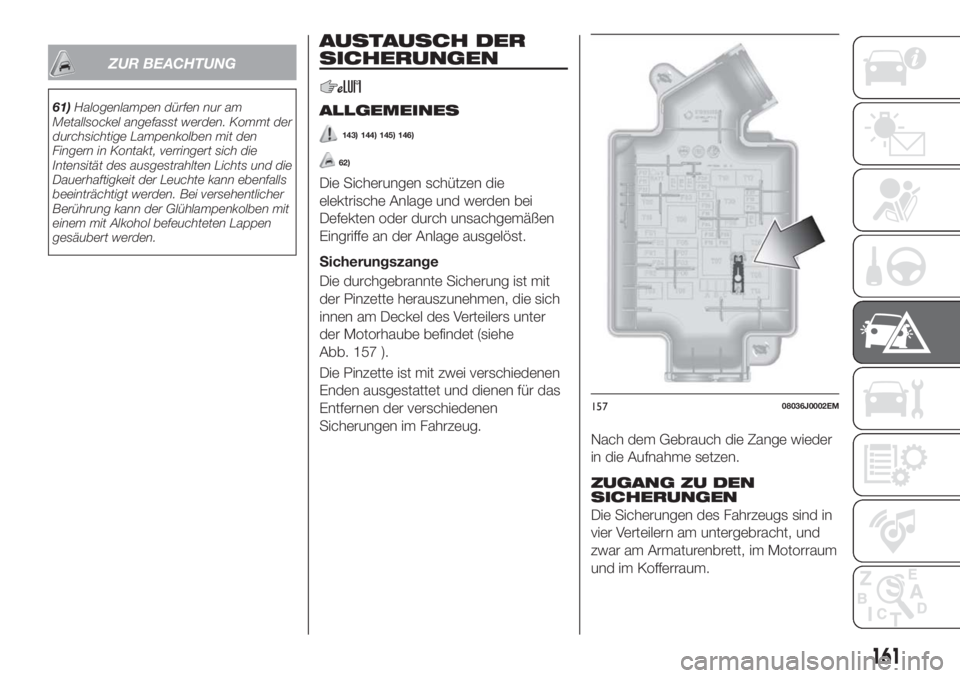

AUSTAUSCH DER
SICHERUNGEN
ALLGEMEINES
143) 144) 145) 146)
62)
Die Sicherungen schützen die
elektrische Anlage und werden bei
Defekten oder durch unsachgemäßen
Eingriffe an der Anlage ausgelöst.
Sicherungszange
Die durchgebrannte Sicherung ist mit
der Pinzette herauszunehmen, die sich
innen am Deckel des Verteilers unter
der Motorhaube befindet (siehe
Abb. 157 ).
Die Pinzette ist mit zwei verschiedenen
Enden ausgestattet und dienen für das
Entfernen der verschiedenen
Sicherungen im Fahrzeug.
Nach dem Gebrauch die Zange wieder
in die Aufnahme setzen.
ZUGANG ZU DEN
SICHERUNGEN
Die Sicherungen des Fahrzeugs sind in
vier Verteilern am untergebracht, und
zwar am Armaturenbrett, im Motorraum
und im Kofferraum.
15708036J0002EM
161

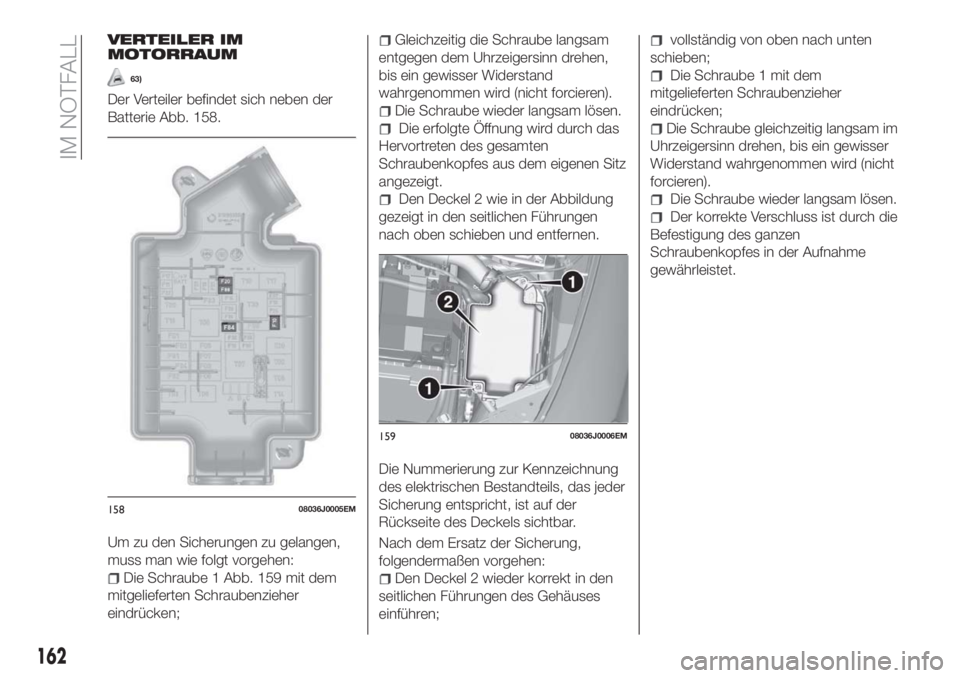

VERTEILER IM
MOTORRAUM
63)
Der Verteiler befindet sich neben der
Batterie Abb. 158.
Um zu den Sicherungen zu gelangen,
muss man wie folgt vorgehen:
Die Schraube 1 Abb. 159 mit dem
mitgelieferten Schraubenzieher
eindrücken;
Gleichzeitig die Schraube langsam
entgegen dem Uhrzeigersinn drehen,
bis ein gewisser Widerstand
wahrgenommen wird (nicht forcieren).
Die Schraube wieder langsam lösen.
Die erfolgte Öffnung wird durch das
Hervortreten des gesamten
Schraubenkopfes aus dem eigenen Sitz
angezeigt.
Den Deckel 2 wie in der Abbildung
gezeigt in den seitlichen Führungen
nach oben schieben und entfernen.
Die Nummerierung zur Kennzeichnung
des elektrischen Bestandteils, das jeder
Sicherung entspricht, ist auf der
Rückseite des Deckels sichtbar.
Nach dem Ersatz der Sicherung,
folgendermaßen vorgehen:
Den Deckel 2 wieder korrekt in den
seitlichen Führungen des Gehäuses
einführen;
vollständig von oben nach unten
schieben;
Die Schraube 1 mit dem
mitgelieferten Schraubenzieher
eindrücken;
Die Schraube gleichzeitig langsam im
Uhrzeigersinn drehen, bis ein gewisser
Widerstand wahrgenommen wird (nicht
forcieren).
Die Schraube wieder langsam lösen.
Der korrekte Verschluss ist durch die
Befestigung des ganzen
Schraubenkopfes in der Aufnahme
gewährleistet.
15808036J0005EM
15908036J0006EM
162
IM NOTFALL

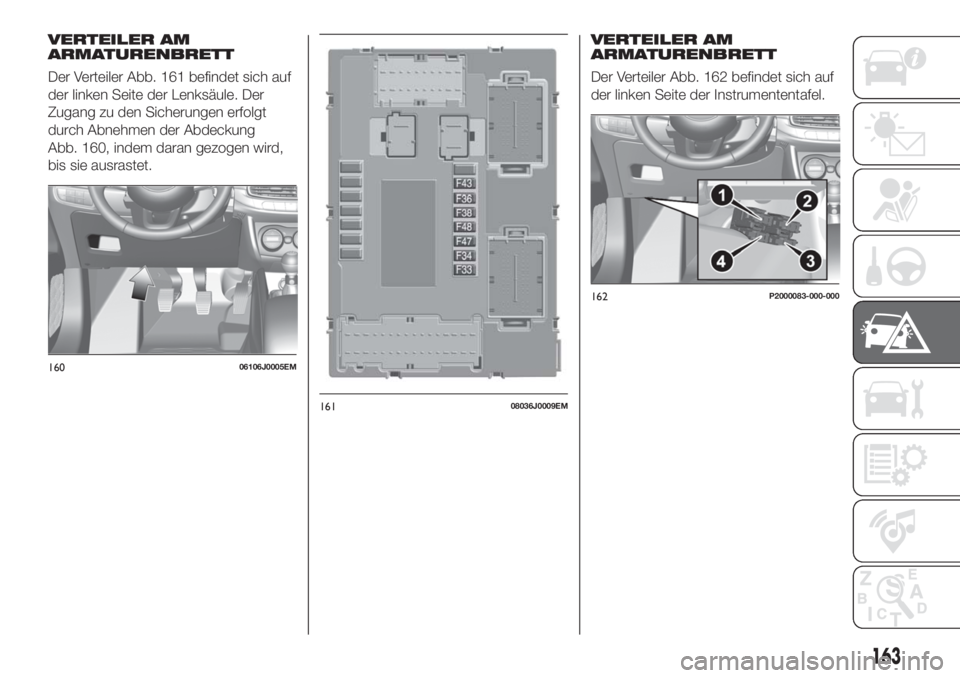

VERTEILER AM
ARMATURENBRETT
Der Verteiler Abb. 161 befindet sich auf
der linken Seite der Lenksäule. Der
Zugang zu den Sicherungen erfolgt
durch Abnehmen der Abdeckung
Abb. 160, indem daran gezogen wird,
bis sie ausrastet.
VERTEILER AM
ARMATURENBRETT
Der Verteiler Abb. 162 befindet sich auf
der linken Seite der Instrumententafel.
16006106J0005EM
16108036J0009EM
162P2000083-000-000
163

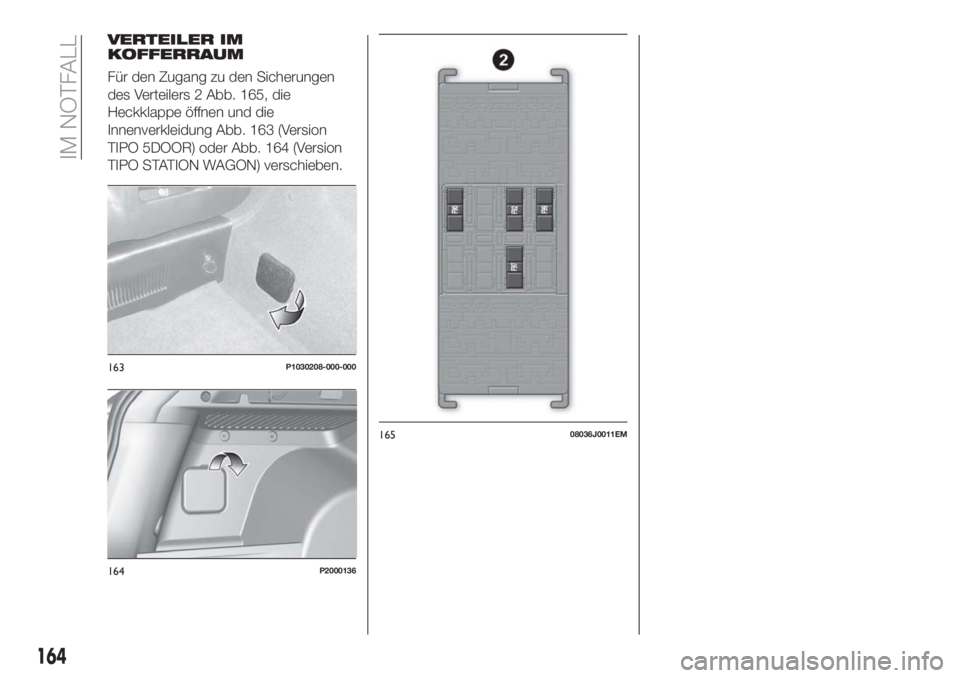

VERTEILER IM
KOFFERRAUM
Für den Zugang zu den Sicherungen
des Verteilers 2 Abb. 165, die
Heckklappe öffnen und die
Innenverkleidung Abb. 163 (Version
TIPO 5DOOR) oder Abb. 164 (Version
TIPO STATION WAGON) verschieben.
163P1030208-000-000
164P2000136
16508036J0011EM
164
IM NOTFALL

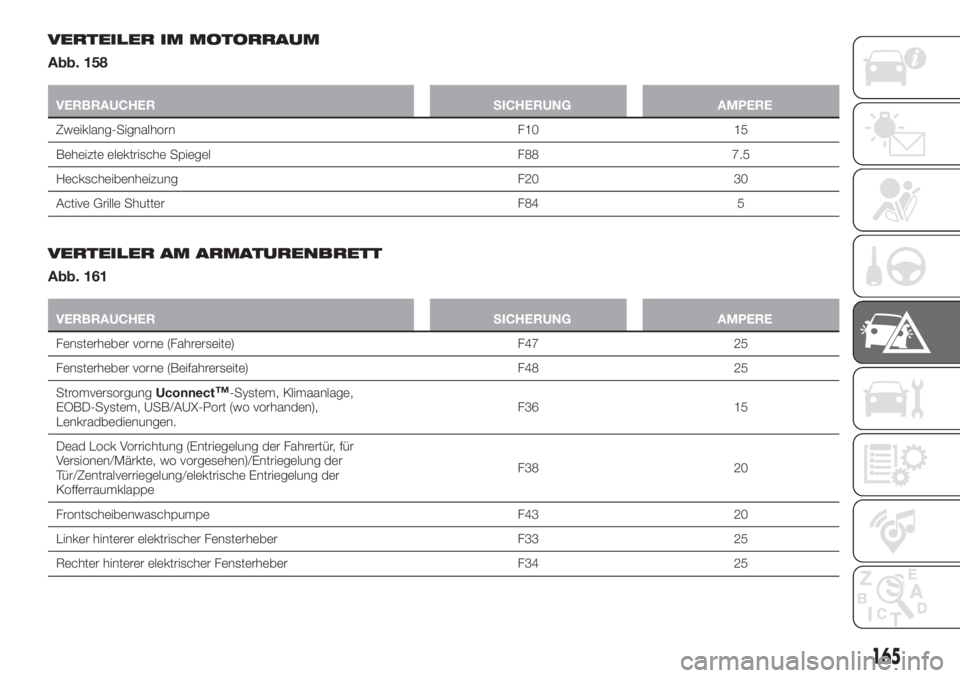

VERTEILER IM MOTORRAUM
Abb. 158
VERBRAUCHER SICHERUNG AMPERE
Zweiklang-Signalhorn F10 15
Beheizte elektrische Spiegel F88 7.5
Heckscheibenheizung F20 30
Active Grille Shutter F84 5
VERTEILER AM ARMATURENBRETT
Abb. 161
VERBRAUCHER SICHERUNG AMPERE
Fensterheber vorne (Fahrerseite) F47 25
Fensterheber vorne (Beifahrerseite) F48 25
StromversorgungUconnect
™-System, Klimaanlage,
EOBD-System, USB/AUX-Port (wo vorhanden),
Lenkradbedienungen.F36 15
Dead Lock Vorrichtung (Entriegelung der Fahrertür, für
Versionen/Märkte, wo vorgesehen)/Entriegelung der
Tür/Zentralverriegelung/elektrische Entriegelung der
KofferraumklappeF38 20
Frontscheibenwaschpumpe F43 20
Linker hinterer elektrischer Fensterheber F33 25
Rechter hinterer elektrischer Fensterheber F34 25
165

VERTEILER AM ARMATURENBRETT
Abb. 162
VERBRAUCHER SICHERUNG AMPERE
Entriegelung der Vordertür (Fahrerseite) 1 7.5
Entriegelung der Vordertür (Beifahrerseite) 2 7.5
Entriegelung der Hintertür (links) 3 7.5
Entriegelung der Hintertür (rechts) 4 7.5
VERTEILER IM KOFFERRAUM
Abb. 165
VERBRAUCHER SICHERUNG AMPERE
Stromsteckbuchse 12 V hinten F97 15
Heizung Fahrersitz F99 10
Heizung Beifahrersitz F92 10
Einstellung Lordosestütze Fahrersitz F90 10
166
IM NOTFALL

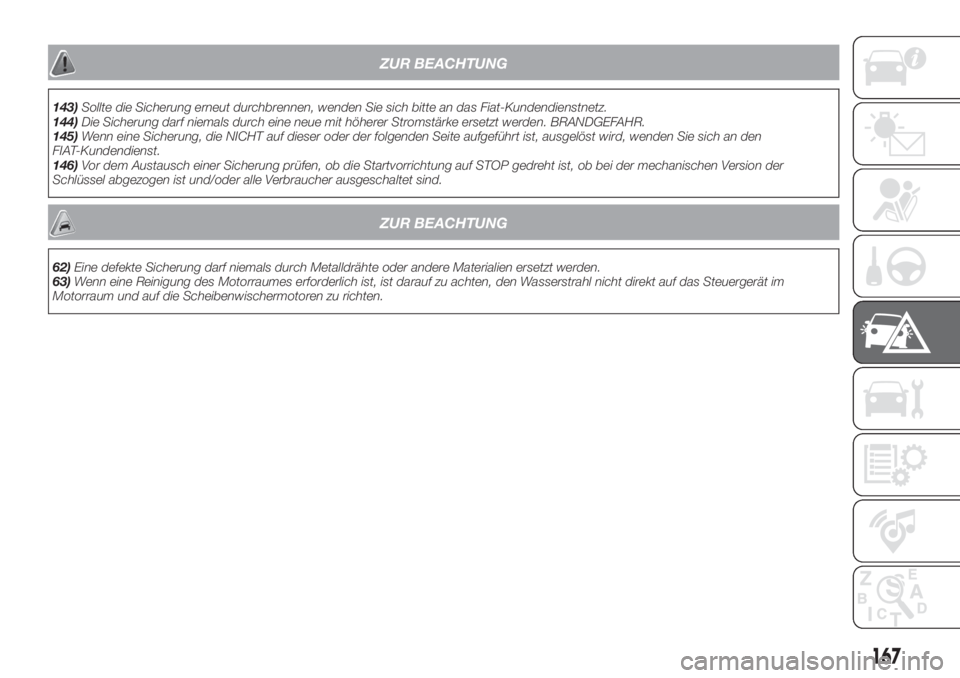

ZUR BEACHTUNG
143)Sollte die Sicherung erneut durchbrennen, wenden Sie sich bitte an das Fiat-Kundendienstnetz.
144)Die Sicherung darf niemals durch eine neue mit höherer Stromstärke ersetzt werden. BRANDGEFAHR.
145)Wenn eine Sicherung, die NICHT auf dieser oder der folgenden Seite aufgeführt ist, ausgelöst wird, wenden Sie sich an den
FIAT-Kundendienst.
146)Vor dem Austausch einer Sicherung prüfen, ob die Startvorrichtung auf STOP gedreht ist, ob bei der mechanischen Version der
Schlüssel abgezogen ist und/oder alle Verbraucher ausgeschaltet sind.
ZUR BEACHTUNG
62)Eine defekte Sicherung darf niemals durch Metalldrähte oder andere Materialien ersetzt werden.
63)Wenn eine Reinigung des Motorraumes erforderlich ist, ist darauf zu achten, den Wasserstrahl nicht direkt auf das Steuergerät im
Motorraum und auf die Scheibenwischermotoren zu richten.
167

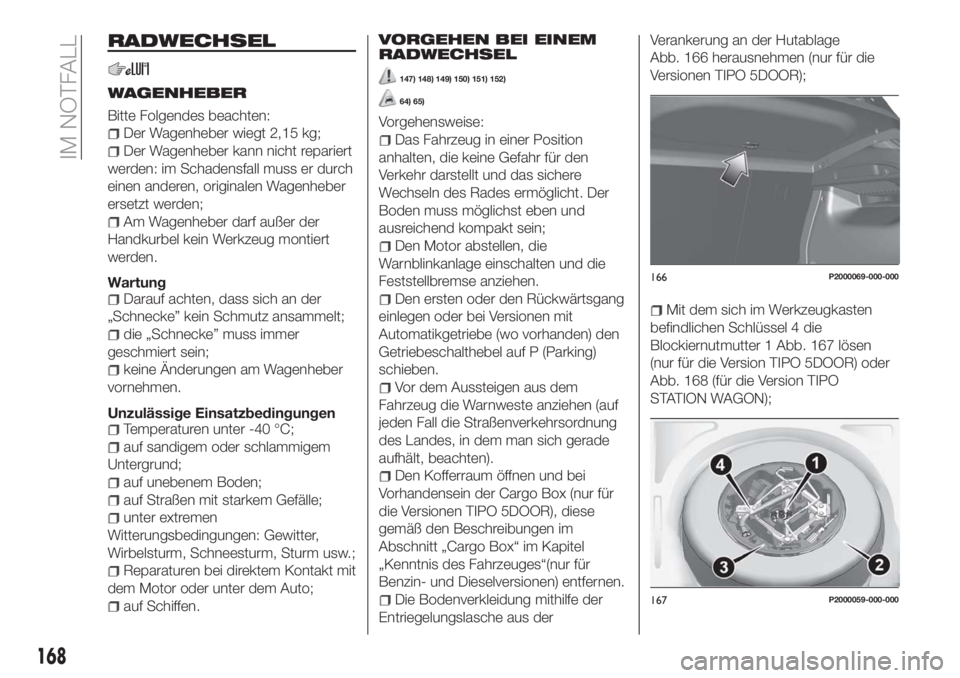

RADWECHSEL
WAGENHEBER
Bitte Folgendes beachten:
Der Wagenheber wiegt 2,15 kg;
Der Wagenheber kann nicht repariert
werden: im Schadensfall muss er durch
einen anderen, originalen Wagenheber
ersetzt werden;
Am Wagenheber darf außer der
Handkurbel kein Werkzeug montiert
werden.
Wartung
Darauf achten, dass sich an der
„Schnecke” kein Schmutz ansammelt;
die „Schnecke” muss immer
geschmiert sein;
keine Änderungen am Wagenheber
vornehmen.
Unzulässige Einsatzbedingungen
Temperaturen unter -40 °C;
auf sandigem oder schlammigem
Untergrund;
auf unebenem Boden;
auf Straßen mit starkem Gefälle;
unter extremen
Witterungsbedingungen: Gewitter,
Wirbelsturm, Schneesturm, Sturm usw.;
Reparaturen bei direktem Kontakt mit
dem Motor oder unter dem Auto;
auf Schiffen.
VORGEHEN BEI EINEM
RADWECHSEL
147) 148) 149) 150) 151) 152)
64) 65)
Vorgehensweise:
Das Fahrzeug in einer Position
anhalten, die keine Gefahr für den
Verkehr darstellt und das sichere
Wechseln des Rades ermöglicht. Der
Boden muss möglichst eben und
ausreichend kompakt sein;
Den Motor abstellen, die
Warnblinkanlage einschalten und die
Feststellbremse anziehen.
Den ersten oder den Rückwärtsgang
einlegen oder bei Versionen mit
Automatikgetriebe (wo vorhanden) den
Getriebeschalthebel auf P (Parking)
schieben.
Vor dem Aussteigen aus dem
Fahrzeug die Warnweste anziehen (auf
jeden Fall die Straßenverkehrsordnung
des Landes, in dem man sich gerade
aufhält, beachten).
Den Kofferraum öffnen und bei
Vorhandensein der Cargo Box (nur für
die Versionen TIPO 5DOOR), diese
gemäß den Beschreibungen im
Abschnitt „Cargo Box“ im Kapitel
„Kenntnis des Fahrzeuges“(nur für
Benzin- und Dieselversionen) entfernen.
Die Bodenverkleidung mithilfe der
Entriegelungslasche aus derVerankerung an der Hutablage
Abb. 166 herausnehmen (nur für die
Versionen TIPO 5DOOR);
Mit dem sich im Werkzeugkasten
befindlichen Schlüssel 4 die
Blockiernutmutter 1 Abb. 167 lösen
(nur für die Version TIPO 5DOOR) oder
Abb. 168 (für die Version TIPO
STATION WAGON);
166P2000069-000-000
167P2000059-000-000
168
