TANKOWANIE
Aby zagwarantować całkowite
zatankowanie zbiornika paliwa, należy
wykonać dwa dolania paliwa po
pierwszym zatrzaśnięciu pistoletu
dystrybutora.
Należy unikać dalszego dolewania,
które może spowodować
nieprawidłowe działanie układu
zasilania.

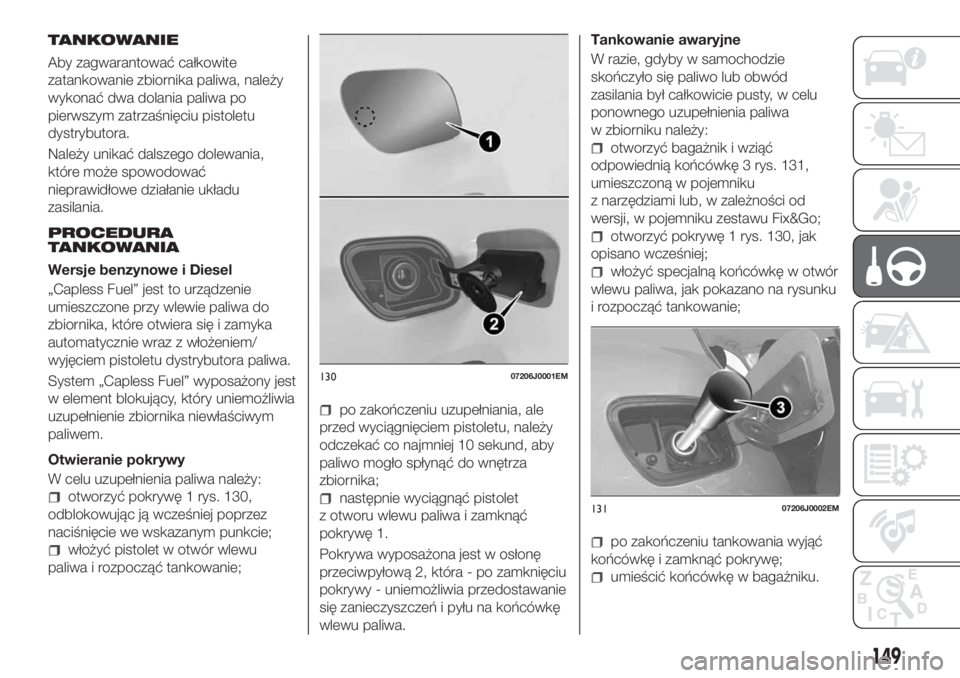

PROCEDURA
TANKOWANIA
Wersje benzynowe i Diesel
„Capless Fuel” jest to urządzenie
umieszczone przy wlewie paliwa do
zbiornika, które otwiera się i zamyka
automatycznie wraz z włożeniem/
wyjęciem pistoletu dystrybutora paliwa.
System „Capless Fuel” wyposażony jest
w element blokujący, który uniemożliwia
uzupełnienie zbiornika niewłaściwym
paliwem.
Otwieranie pokrywy
W celu uzupełnienia paliwa należy:
otworzyć pokrywę 1 rys. 130,
odblokowując ją wcześniej poprzez
naciśnięcie we wskazanym punkcie;
włożyć pistolet w otwór wlewu
paliwa i rozpocząć tankowanie;
po zakończeniu uzupełniania, ale
przed wyciągnięciem pistoletu, należy
odczekać co najmniej 10 sekund, aby
paliwo mogło spłynąć do wnętrza
zbiornika;
następnie wyciągnąć pistolet
z otworu wlewu paliwa i zamknąć
pokrywę 1.
Pokrywa wyposażona jest w osłonę
przeciwpyłową 2, która - po zamknięciu
pokrywy - uniemożliwia przedostawanie
się zanieczyszczeń i pyłu na końcówkę
wlewu paliwa.Tankowanie awaryjne
W razie, gdyby w samochodzie
skończyło się paliwo lub obwód
zasilania był całkowicie pusty, w celu
ponownego uzupełnienia paliwa
w zbiorniku należy:
otworzyć bagażnik i wziąć
odpowiednią końcówkę 3 rys. 131,
umieszczoną w pojemniku
z narzędziami lub, w zależności od
wersji, w pojemniku zestawu Fix&Go;
otworzyć pokrywę 1 rys. 130, jak
opisano wcześniej;
włożyć specjalną końcówkę w otwór
wlewu paliwa, jak pokazano na rysunku
i rozpocząć tankowanie;
po zakończeniu tankowania wyjąć
końcówkę i zamknąć pokrywę;
umieścić końcówkę w bagażniku.
13007206J0001EM
13107206J0002EM
149

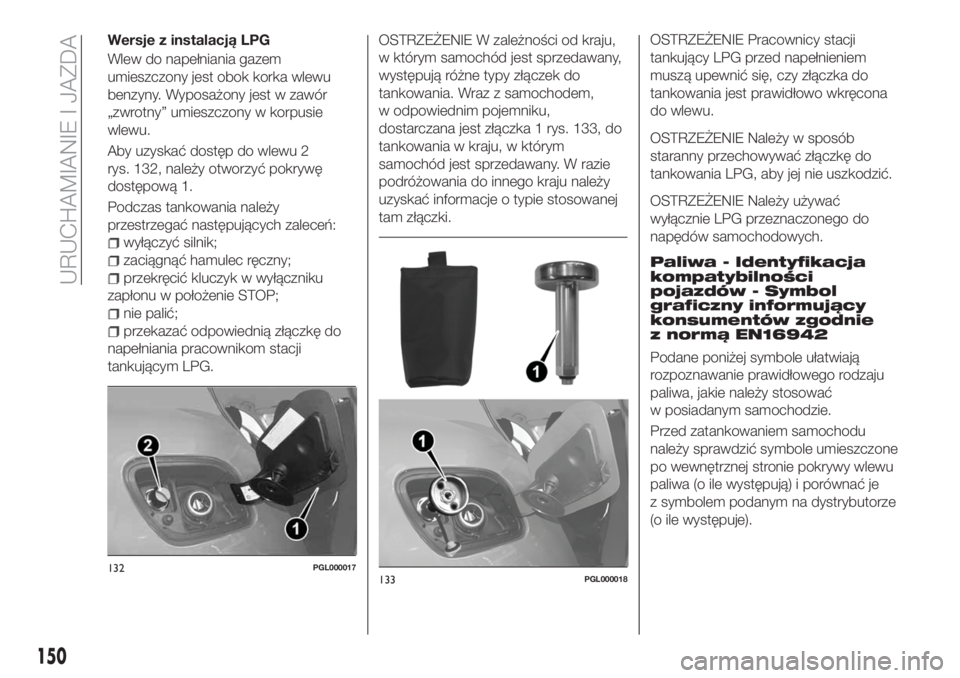

Wersje z instalacją LPG
Wlew do napełniania gazem
umieszczony jest obok korka wlewu
benzyny. Wyposażony jest w zawór
„zwrotny” umieszczony w korpusie
wlewu.
Aby uzyskać dostęp do wlewu 2
rys. 132, należy otworzyć pokrywę
dostępową 1.
Podczas tankowania należy
przestrzegać następujących zaleceń:
wyłączyć silnik;
zaciągnąć hamulec ręczny;
przekręcić kluczyk w wyłączniku
zapłonu w położenie STOP;
nie palić;
przekazać odpowiednią złączkę do
napełniania pracownikom stacji
tankującym LPG.
OSTRZEŻENIE W zależności od kraju,
w którym samochód jest sprzedawany,
występują różne typy złączek do
tankowania. Wraz z samochodem,
w odpowiednim pojemniku,
dostarczana jest złączka 1 rys. 133, do
tankowania w kraju, w którym
samochód jest sprzedawany. W razie
podróżowania do innego kraju należy
uzyskać informacje o typie stosowanej
tam złączki.OSTRZEŻENIE Pracownicy stacji
tankujący LPG przed napełnieniem
muszą upewnić się, czy złączka do
tankowania jest prawidłowo wkręcona
do wlewu.
OSTRZEŻENIE Należy w sposób
staranny przechowywać złączkę do
tankowania LPG, aby jej nie uszkodzić.
OSTRZEŻENIE Należy używać
wyłącznie LPG przeznaczonego do
napędów samochodowych.
Paliwa - Identyfikacja
kompatybilności
pojazdów - Symbol
graficzny informujący
konsumentów zgodnie
z normą EN16942

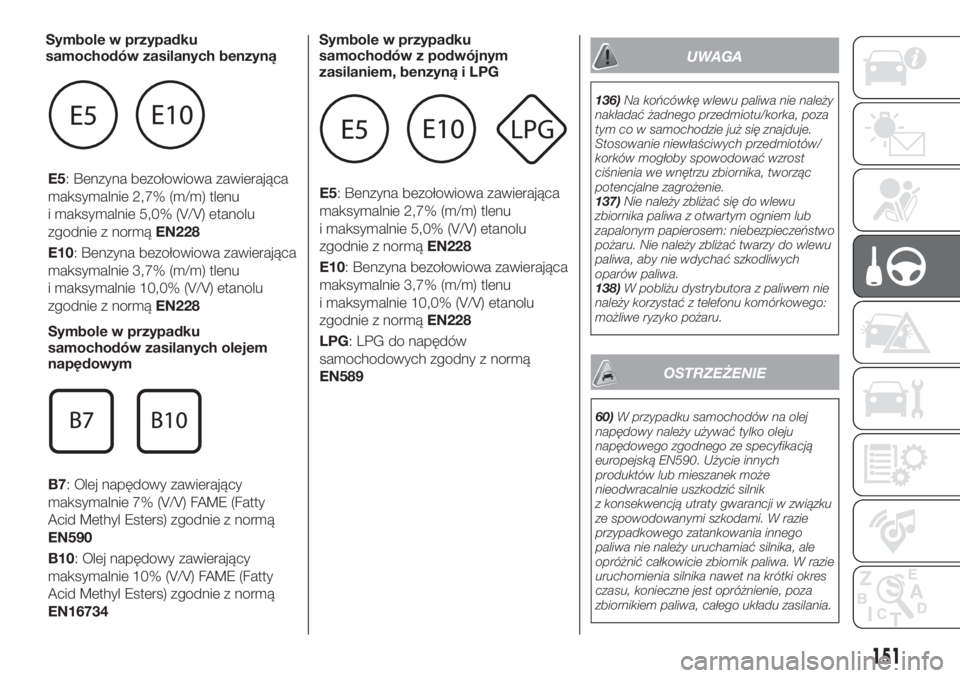

Podane poniżej symbole ułatwiają
rozpoznawanie prawidłowego rodzaju
paliwa, jakie należy stosować
w posiadanym samochodzie.
Przed zatankowaniem samochodu
należy sprawdzić symbole umieszczone
po wewnętrznej stronie pokrywy wlewu
paliwa (o ile występują) i porównać je
z symbolem podanym na dystrybutorze
(o ile występuje).
132PGL000017133PGL000018
150
URUCHAMIANIE I JAZDA

E5: Benzyna bezołowiowa zawierająca
maksymalnie 2,7% (m/m) tlenu
i maksymalnie 5,0% (V/V) etanolu
zgodnie z normąEN228
E10: Benzyna bezołowiowa zawierająca
maksymalnie 3,7% (m/m) tlenu
i maksymalnie 10,0% (V/V) etanolu
zgodnie z normąEN228
Symbole w przypadku
samochodów zasilanych olejem
napędowym
B7: Olej napędowy zawierający
maksymalnie 7% (V/V) FAME (Fatty
Acid Methyl Esters) zgodnie z normą
EN590
B10: Olej napędowy zawierający
maksymalnie 10% (V/V) FAME (Fatty
Acid Methyl Esters) zgodnie z normą
EN16734Symbole w przypadku
samochodów z podwójnym
zasilaniem, benzyną i LPG
E5: Benzyna bezołowiowa zawierająca
maksymalnie 2,7% (m/m) tlenu
i maksymalnie 5,0% (V/V) etanolu
zgodnie z normąEN228
E10: Benzyna bezołowiowa zawierająca
maksymalnie 3,7% (m/m) tlenu
i maksymalnie 10,0% (V/V) etanolu
zgodnie z normąEN228
LPG: LPG do napędów
samochodowych zgodny z normą
EN589
UWAGA
136)Na końcówkę wlewu paliwa nie należy
nakładać żadnego przedmiotu/korka, poza
tym co w samochodzie już się znajduje.
Stosowanie niewłaściwych przedmiotów/
korków mogłoby spowodować wzrost
ciśnienia we wnętrzu zbiornika, tworząc
potencjalne zagrożenie.
137)Nie należy zbliżać się do wlewu
zbiornika paliwa z otwartym ogniem lub
zapalonym papierosem: niebezpieczeństwo
pożaru. Nie należy zbliżać twarzy do wlewu
paliwa, aby nie wdychać szkodliwych
oparów paliwa.
138)W pobliżu dystrybutora z paliwem nie
należy korzystać z telefonu komórkowego:
możliwe ryzyko pożaru.
OSTRZEŻENIE
60)W przypadku samochodów na olej
napędowy należy używać tylko oleju
napędowego zgodnego ze specyfikacją
europejską EN590. Użycie innych
produktów lub mieszanek może
nieodwracalnie uszkodzić silnik
z konsekwencją utraty gwarancji w związku
ze spowodowanymi szkodami. W razie
przypadkowego zatankowania innego
paliwa nie należy uruchamiać silnika, ale
opróżnić całkowicie zbiornik paliwa. W razie
uruchomienia silnika nawet na krótki okres
czasu, konieczne jest opróżnienie, poza
zbiornikiem paliwa, całego układu zasilania.
151
Symbole w przypadku
samochodów zasilanych benzyną

W RAZIE AWARII
Przebita opona lub spalona żarówka?
Czasem może zdarzyć się, że drobna
usterka zakłóci spokój naszej podróży.
Na stronach poświęconych sytuacjom
awaryjnym można znaleźć użyteczne
informacje na temat tego, jak spokojnie
samodzielnie stawić im czoła.
W sytuacjach awaryjnych zalecamy
skontaktować się telefonicznie
z obsługą, dzwoniąc na Zielony Numer
infolinii podany w Książce gwarancyjnej.
Można również dzwonić na uniwersalny
Zielony Numer infolinii, krajowy lub
międzynarodowy, w celu odnalezienia
najbliższej ASO marki Fiat.ŚWIATŁA AWARYJNE.........153
WYMIANA ŻARÓWKI..........153
WYMIANA BEZPIECZNIKÓW. . . .163
WYMIANA KOŁA............170
ZESTAW FIX&GO AUTOMATIC . . .175
URUCHAMIANIE AWARYJNE. . . .178
SYSTEM BLOKOWANIA PALIWA . .180
AUTOMATYCZNA SKRZYNIA
BIEGÓW..................182
AUTOMATYCZNA SKRZYNIA
BIEGÓW Z PODWÓJNYM
SPRZĘGŁEM..............184
HOLOWANIE SAMOCHODU.....186
152
W RAZIE AWARII

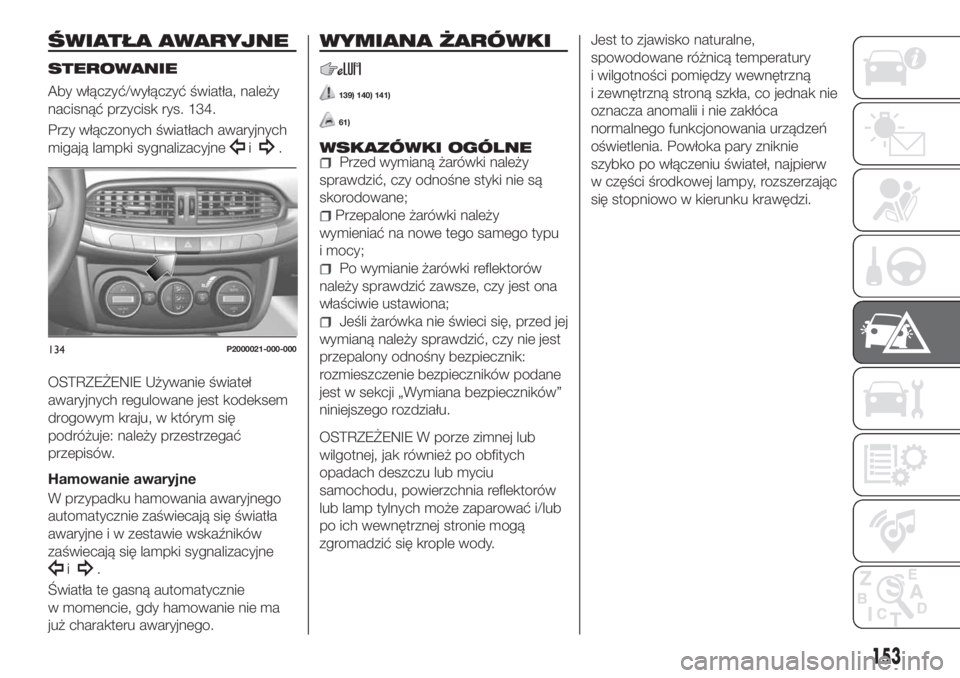

ŚWIATŁA AWARYJNE
STEROWANIE
Aby włączyć/wyłączyć światła, należy
nacisnąć przycisk rys. 134.
Przy włączonych światłach awaryjnych
migają lampki sygnalizacyjne
i.
OSTRZEŻENIE Używanie świateł
awaryjnych regulowane jest kodeksem
drogowym kraju, w którym się
podróżuje: należy przestrzegać
przepisów.
Hamowanie awaryjne
W przypadku hamowania awaryjnego
automatycznie zaświecają się światła
awaryjne i w zestawie wskaźników
zaświecają się lampki sygnalizacyjne
i.
Światła te gasną automatycznie
w momencie, gdy hamowanie nie ma
już charakteru awaryjnego.
WYMIANA ŻARÓWKI
139) 140) 141)
61)
WSKAZÓWKI OGÓLNEPrzed wymianą żarówki należy
sprawdzić, czy odnośne styki nie są
skorodowane;
Przepalone żarówki należy
wymieniać na nowe tego samego typu
i mocy;
Po wymianie żarówki reflektorów
należy sprawdzić zawsze, czy jest ona
właściwie ustawiona;
Jeśli żarówka nie świeci się, przed jej
wymianą należy sprawdzić, czy nie jest
przepalony odnośny bezpiecznik:
rozmieszczenie bezpieczników podane
jest w sekcji „Wymiana bezpieczników”
niniejszego rozdziału.
OSTRZEŻENIE W porze zimnej lub
wilgotnej, jak również po obfitych
opadach deszczu lub myciu
samochodu, powierzchnia reflektorów
lub lamp tylnych może zaparować i/lub
po ich wewnętrznej stronie mogą
zgromadzić się krople wody.Jest to zjawisko naturalne,
spowodowane różnicą temperatury
i wilgotności pomiędzy wewnętrzną
i zewnętrzną stroną szkła, co jednak nie
oznacza anomalii i nie zakłóca
normalnego funkcjonowania urządzeń
oświetlenia. Powłoka pary zniknie
szybko po włączeniu świateł, najpierw
w części środkowej lampy, rozszerzając
się stopniowo w kierunku krawędzi.
134P2000021-000-000
153

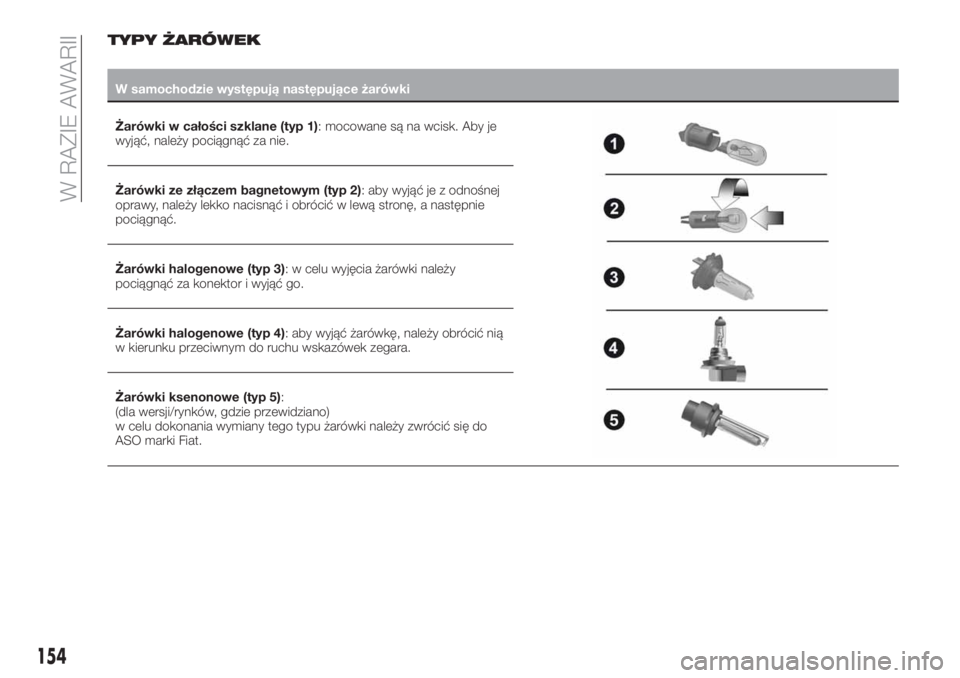

TYPY ŻARÓWEK
W samochodzie występują następujące żarówki
Żarówki w całości szklane (typ 1): mocowane są na wcisk. Aby je
wyjąć, należy pociągnąć za nie.
Żarówki ze złączem bagnetowym (typ 2): aby wyjąć je z odnośnej
oprawy, należy lekko nacisnąć i obrócić w lewą stronę, a następnie
pociągnąć.
Żarówki halogenowe (typ 3): w celu wyjęcia żarówki należy
pociągnąć za konektor i wyjąć go.
Żarówki halogenowe (typ 4): aby wyjąć żarówkę, należy obrócić nią
w kierunku przeciwnym do ruchu wskazówek zegara.
Żarówki ksenonowe (typ 5):
(dla wersji/rynków, gdzie przewidziano)
w celu dokonania wymiany tego typu żarówki należy zwrócić się do
ASO marki Fiat.
154
W RAZIE AWARII

Żarówki Typ Moc Punkt na rysunku
Światła do jazdy dziennej (D.R.L.) (wersje z reflektorami
polieliptycznymi)LED – –
Światła pozycyjne przednie/Światła do jazdy dziennej (D.R.L.)
(wersje z reflektorami biparabolicznymi)H15 15W 4
Światła drogowe (wersje z reflektorami polieliptycznymi) H7 55W 3
Światła drogowe (wersje z reflektorami biparabolicznymi) H15 55W 4
Światła mijania H7 55W 3
Światła mijania/drogowe (ksenonowe)
(dla wersji/rynków, gdzie przewidziano)D5S 25W 5
Kierunkowskazy przednie PY21W 21W 2
Kierunkowskazy boczne WY5W 5W 1
Podświetlenie tablicy rejestracyjnej W5W 5W 1
Tylne światła pozycyjne/Światła Stop P21W 21W 2
Kierunkowskazy tylne PY21W 21W 2
Światło cofania W16W 16W 1
3. światło stop LED – –
Przednie światła przeciwmgłowe H11 55W 4
Tylne światła przeciwmgłowe W16W 16W 1
Przednia lampa sufitowa C5W 5W 1
Przednie lampki w daszkach przeciwsłonecznych C5W 5W 1
Tylna lampa sufitowa C5W 6W 1
Lampa oświetlenie bagażnika W5W 5W 1
Lampa oświetlenia schowka W5W 5W 1
155

WYMIANA ŻARÓWKI
ŚWIATEŁ
ZEWNĘTRZNYCH

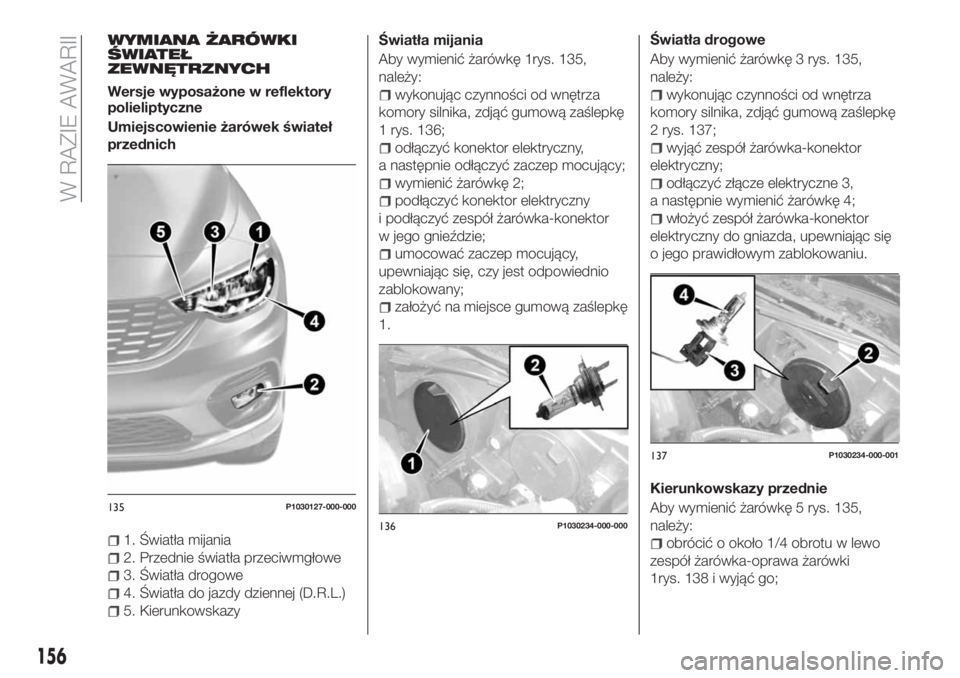

Wersje wyposażone w reflektory
polieliptyczne
Umiejscowienie żarówek świateł
przednich
1. Światła mijania
2. Przednie światła przeciwmgłowe
3. Światła drogowe
4. Światła do jazdy dziennej (D.R.L.)

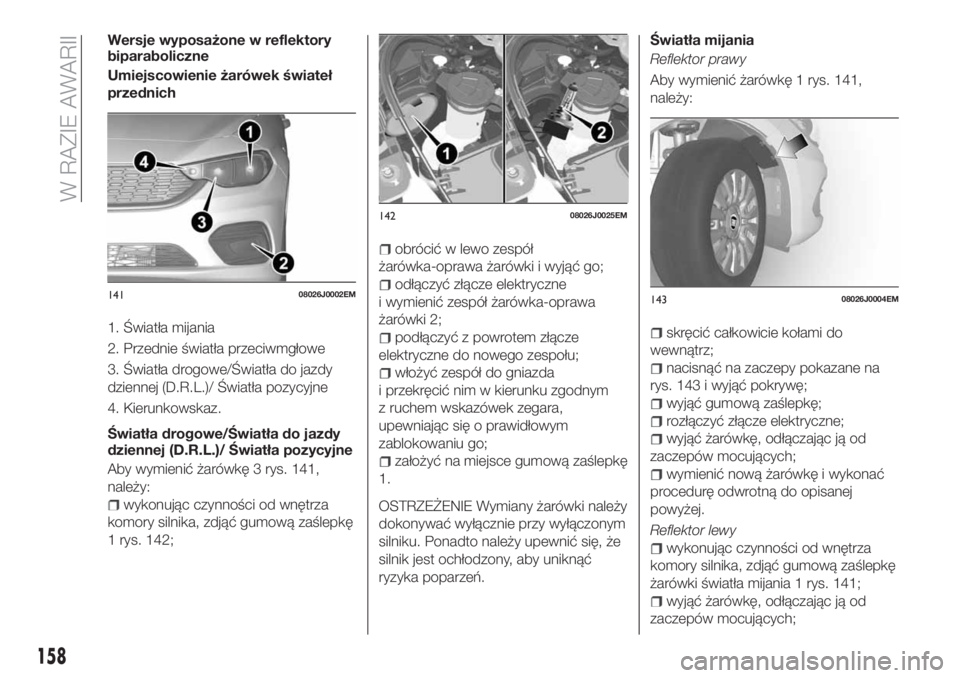

5. KierunkowskazyŚwiatła mijania
Aby wymienić żarówkę 1rys. 135,
należy:
wykonując czynności od wnętrza
komory silnika, zdjąć gumową zaślepkę
1 rys. 136;
odłączyć konektor elektryczny,
a następnie odłączyć zaczep mocujący;
wymienić żarówkę 2;
podłączyć konektor elektryczny
i podłączyć zespół żarówka-konektor
w jego gnieździe;
umocować zaczep mocujący,
upewniając się, czy jest odpowiednio
zablokowany;
założyć na miejsce gumową zaślepkę

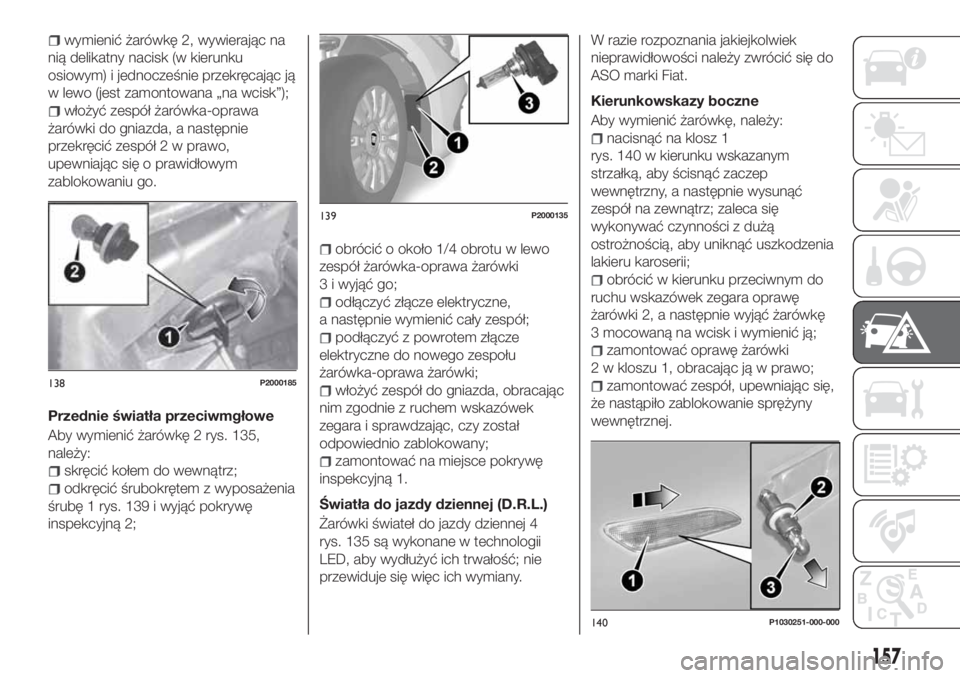

1.Światła drogowe
Aby wymienić żarówkę 3 rys. 135,
należy:
wykonując czynności od wnętrza
komory silnika, zdjąć gumową zaślepkę
2 rys. 137;
wyjąć zespół żarówka-konektor
elektryczny;
odłączyć złącze elektryczne 3,
a następnie wymienić żarówkę 4;
włożyć zespół żarówka-konektor
elektryczny do gniazda, upewniając się
o jego prawidłowym zablokowaniu.
Kierunkowskazy przednie
Aby wymienić żarówkę 5 rys. 135,
należy:
obrócić o około 1/4 obrotu w lewo
zespół żarówka-oprawa żarówki
1rys. 138 i wyjąć go;
135P1030127-000-000
136P1030234-000-000
137P1030234-000-001
156
W RAZIE AWARII

wymienić żarówkę 2, wywierając na
nią delikatny nacisk (w kierunku
osiowym) i jednocześnie przekręcając ją
w lewo (jest zamontowana „na wcisk”);
włożyć zespół żarówka-oprawa
żarówki do gniazda, a następnie
przekręcić zespół 2 w prawo,
upewniając się o prawidłowym
zablokowaniu go.
Przednie światła przeciwmgłowe
Aby wymienić żarówkę 2 rys. 135,
należy:
skręcić kołem do wewnątrz;
odkręcić śrubokrętem z wyposażenia
śrubę 1 rys. 139 i wyjąć pokrywę
inspekcyjną 2;
obrócić o około 1/4 obrotu w lewo
zespół żarówka-oprawa żarówki
3 i wyjąć go;
odłączyć złącze elektryczne,
a następnie wymienić cały zespół;
podłączyć z powrotem złącze
elektryczne do nowego zespołu
żarówka-oprawa żarówki;
włożyć zespół do gniazda, obracając
nim zgodnie z ruchem wskazówek
zegara i sprawdzając, czy został
odpowiednio zablokowany;
zamontować na miejsce pokrywę
inspekcyjną 1.
Światła do jazdy dziennej (D.R.L.)
Żarówki świateł do jazdy dziennej 4
rys. 135 są wykonane w technologii
LED, aby wydłużyć ich trwałość; nie
przewiduje się więc ich wymiany.W razie rozpoznania jakiejkolwiek
nieprawidłowości należy zwrócić się do
ASO marki Fiat.
Kierunkowskazy boczne
Aby wymienić żarówkę, należy:
nacisnąć na klosz 1
rys. 140 w kierunku wskazanym
strzałką, aby ścisnąć zaczep
wewnętrzny, a następnie wysunąć
zespół na zewnątrz; zaleca się
wykonywać czynności z dużą
ostrożnością, aby uniknąć uszkodzenia
lakieru karoserii;
obrócić w kierunku przeciwnym do
ruchu wskazówek zegara oprawę
żarówki 2, a następnie wyjąć żarówkę
3 mocowaną na wcisk i wymienić ją;
zamontować oprawę żarówki
2 w kloszu 1, obracając ją w prawo;
zamontować zespół, upewniając się,
że nastąpiło zablokowanie sprężyny
wewnętrznej.138P2000185
139P2000135
140P1030251-000-000
157

Wersje wyposażone w reflektory
biparaboliczne
Umiejscowienie żarówek świateł
przednich
1. Światła mijania
2. Przednie światła przeciwmgłowe
3. Światła drogowe/Światła do jazdy
dziennej (D.R.L.)/ Światła pozycyjne
4. Kierunkowskaz.
Światła drogowe/Światła do jazdy
dziennej (D.R.L.)/ Światła pozycyjne
Aby wymienić żarówkę 3 rys. 141,
należy:
wykonując czynności od wnętrza
komory silnika, zdjąć gumową zaślepkę
1 rys. 142;
obrócić w lewo zespół
żarówka-oprawa żarówki i wyjąć go;
odłączyć złącze elektryczne
i wymienić zespół żarówka-oprawa
żarówki 2;
podłączyć z powrotem złącze
elektryczne do nowego zespołu;
włożyć zespół do gniazda
i przekręcić nim w kierunku zgodnym
z ruchem wskazówek zegara,
upewniając się o prawidłowym
zablokowaniu go;
założyć na miejsce gumową zaślepkę
1.
OSTRZEŻENIE Wymiany żarówki należy
dokonywać wyłącznie przy wyłączonym
silniku. Ponadto należy upewnić się, że
silnik jest ochłodzony, aby uniknąć
ryzyka poparzeń.
Światła mijania
Reflektor prawy
Aby wymienić żarówkę 1 rys. 141,
należy:
skręcić całkowicie kołami do
wewnątrz;
nacisnąć na zaczepy pokazane na
rys. 143 i wyjąć pokrywę;
wyjąć gumową zaślepkę;
rozłączyć złącze elektryczne;
wyjąć żarówkę, odłączając ją od
zaczepów mocujących;
wymienić nową żarówkę i wykonać
procedurę odwrotną do opisanej
powyżej.
Reflektor lewy
wykonując czynności od wnętrza
komory silnika, zdjąć gumową zaślepkę
żarówki światła mijania 1 rys. 141;
wyjąć żarówkę, odłączając ją od
zaczepów mocujących;
14108026J0002EM
14208026J0025EM
14308026J0004EM
158
W RAZIE AWARII
