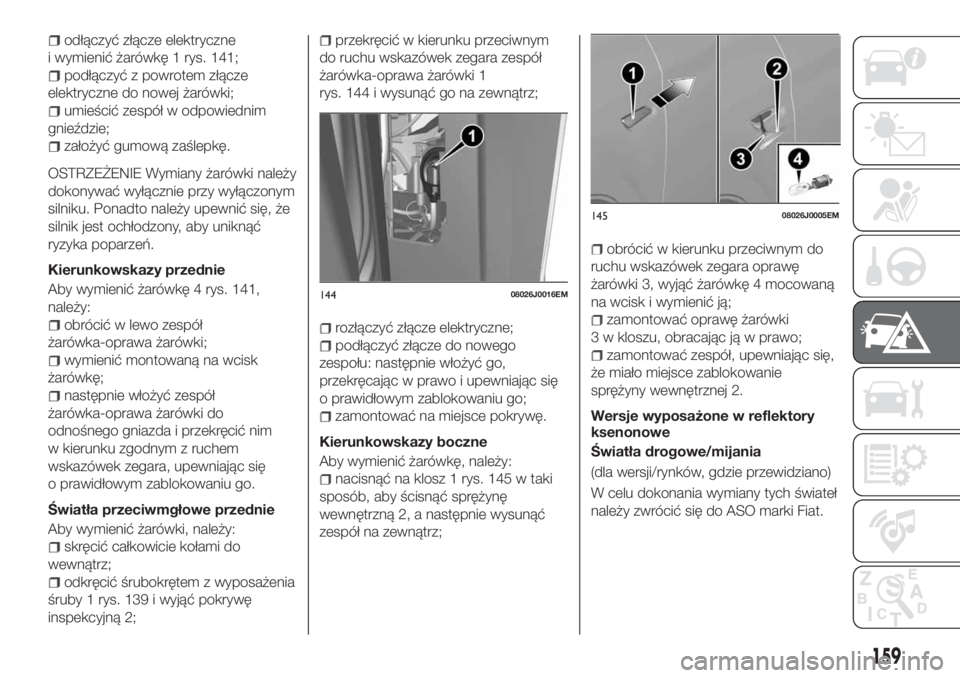

odłączyć złącze elektryczne
i wymienić żarówkę 1 rys. 141;
podłączyć z powrotem złącze
elektryczne do nowej żarówki;
umieścić zespół w odpowiednim
gnieździe;
założyć gumową zaślepkę.
OSTRZEŻENIE Wymiany żarówki należy
dokonywać wyłącznie przy wyłączonym
silniku. Ponadto należy upewnić się, że
silnik jest ochłodzony, aby uniknąć
ryzyka poparzeń.
Kierunkowskazy przednie
Aby wymienić żarówkę 4 rys. 141,
należy:
obrócić w lewo zespół
żarówka-oprawa żarówki;
wymienić montowaną na wcisk
żarówkę;
następnie włożyć zespół
żarówka-oprawa żarówki do
odnośnego gniazda i przekręcić nim
w kierunku zgodnym z ruchem
wskazówek zegara, upewniając się
o prawidłowym zablokowaniu go.
Światła przeciwmgłowe przednie
Aby wymienić żarówki, należy:
skręcić całkowicie kołami do
wewnątrz;
odkręcić śrubokrętem z wyposażenia
śruby 1 rys. 139 i wyjąć pokrywę
inspekcyjną 2;
przekręcić w kierunku przeciwnym
do ruchu wskazówek zegara zespół
żarówka-oprawa żarówki 1
rys. 144 i wysunąć go na zewnątrz;
rozłączyć złącze elektryczne;
podłączyć złącze do nowego
zespołu: następnie włożyć go,
przekręcając w prawo i upewniając się
o prawidłowym zablokowaniu go;
zamontować na miejsce pokrywę.
Kierunkowskazy boczne
Aby wymienić żarówkę, należy:
nacisnąć na klosz 1 rys. 145 w taki
sposób, aby ścisnąć sprężynę
wewnętrzną 2, a następnie wysunąć
zespół na zewnątrz;
obrócić w kierunku przeciwnym do
ruchu wskazówek zegara oprawę
żarówki 3, wyjąć żarówkę 4 mocowaną
na wcisk i wymienić ją;
zamontować oprawę żarówki
3 w kloszu, obracając ją w prawo;
zamontować zespół, upewniając się,
że miało miejsce zablokowanie
sprężyny wewnętrznej 2.
Wersje wyposażone w reflektory
ksenonowe
Światła drogowe/mijania
(dla wersji/rynków, gdzie przewidziano)
W celu dokonania wymiany tych świateł
należy zwrócić się do ASO marki Fiat.
14408026J0016EM
14508026J0005EM
159

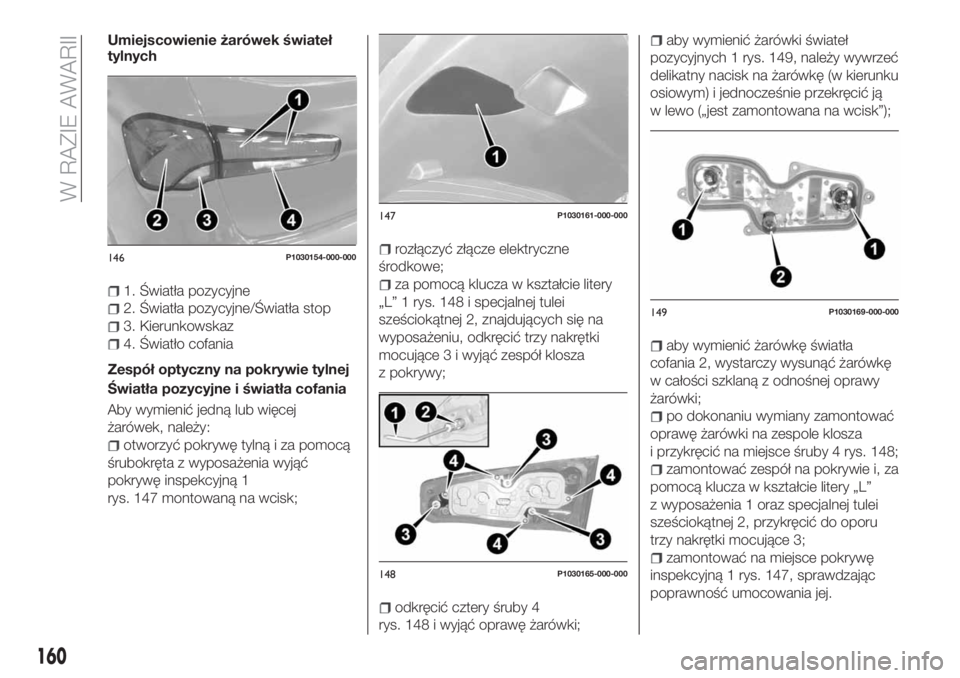

Umiejscowienie żarówek świateł
tylnych
1. Światła pozycyjne
2. Światła pozycyjne/Światła stop
3. Kierunkowskaz
4. Światło cofania
Zespół optyczny na pokrywie tylnej
Światła pozycyjne i światła cofania
Aby wymienić jedną lub więcej
żarówek, należy:
otworzyć pokrywę tylną i za pomocą
śrubokręta z wyposażenia wyjąć
pokrywę inspekcyjną 1
rys. 147 montowaną na wcisk;
rozłączyć złącze elektryczne
środkowe;
za pomocą klucza w kształcie litery
„L” 1 rys. 148 i specjalnej tulei
sześciokątnej 2, znajdujących się na
wyposażeniu, odkręcić trzy nakrętki
mocujące 3 i wyjąć zespół klosza
z pokrywy;
odkręcić cztery śruby 4
rys. 148 i wyjąć oprawę żarówki;
aby wymienić żarówki świateł
pozycyjnych 1 rys. 149, należy wywrzeć
delikatny nacisk na żarówkę (w kierunku
osiowym) i jednocześnie przekręcić ją
w lewo („jest zamontowana na wcisk”);
aby wymienić żarówkę światła
cofania 2, wystarczy wysunąć żarówkę
w całości szklaną z odnośnej oprawy
żarówki;
po dokonaniu wymiany zamontować
oprawę żarówki na zespole klosza
i przykręcić na miejsce śruby 4 rys. 148;
zamontować zespół na pokrywie i, za
pomocą klucza w kształcie litery „L”
z wyposażenia 1 oraz specjalnej tulei
sześciokątnej 2, przykręcić do oporu
trzy nakrętki mocujące 3;
zamontować na miejsce pokrywę
inspekcyjną 1 rys. 147, sprawdzając
poprawność umocowania jej.
146P1030154-000-000
147P1030161-000-000
148P1030165-000-000
149P1030169-000-000
160
W RAZIE AWARII

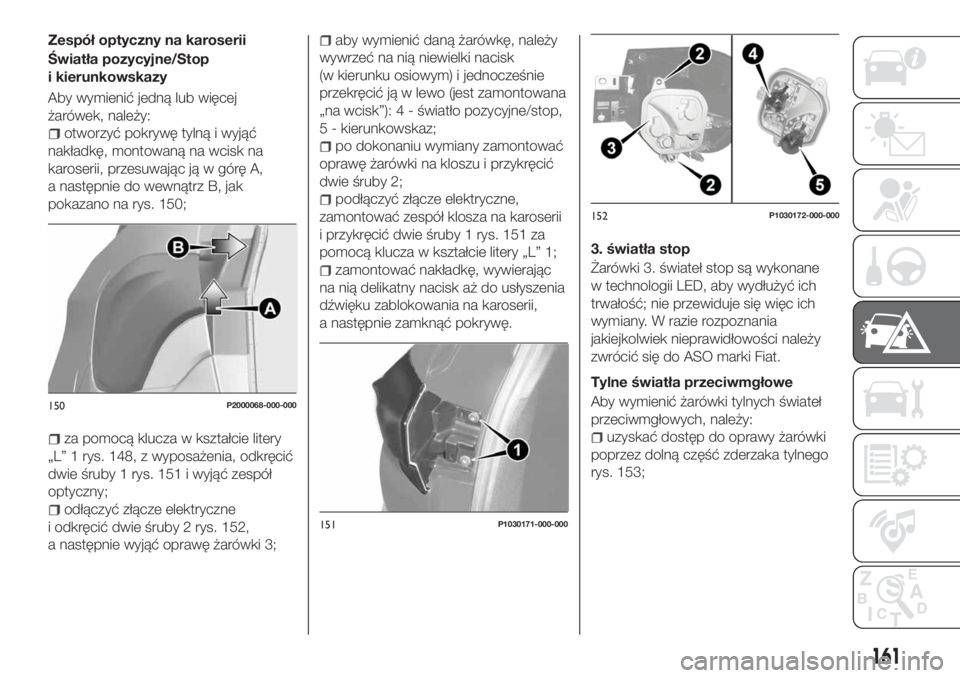

Zespół optyczny na karoserii
Światła pozycyjne/Stop
i kierunkowskazy
Aby wymienić jedną lub więcej
żarówek, należy:
otworzyć pokrywę tylną i wyjąć
nakładkę, montowaną na wcisk na
karoserii, przesuwając ją w górę A,
a następnie do wewnątrz B, jak
pokazano na rys. 150;
za pomocą klucza w kształcie litery
„L” 1 rys. 148, z wyposażenia, odkręcić
dwie śruby 1 rys. 151 i wyjąć zespół
optyczny;
odłączyć złącze elektryczne
i odkręcić dwie śruby 2 rys. 152,
a następnie wyjąć oprawę żarówki 3;
aby wymienić daną żarówkę, należy
wywrzeć na nią niewielki nacisk
(w kierunku osiowym) i jednocześnie
przekręcić ją w lewo (jest zamontowana
„na wcisk”): 4 - światło pozycyjne/stop,
5 - kierunkowskaz;
po dokonaniu wymiany zamontować
oprawę żarówki na kloszu i przykręcić
dwie śruby 2;
podłączyć złącze elektryczne,
zamontować zespół klosza na karoserii
i przykręcić dwie śruby 1 rys. 151 za
pomocą klucza w kształcie litery „L” 1;
zamontować nakładkę, wywierając
na nią delikatny nacisk aż do usłyszenia
dźwięku zablokowania na karoserii,
a następnie zamknąć pokrywę.3. światła stop
Żarówki 3. świateł stop są wykonane
w technologii LED, aby wydłużyć ich
trwałość; nie przewiduje się więc ich
wymiany. W razie rozpoznania
jakiejkolwiek nieprawidłowości należy
zwrócić się do ASO marki Fiat.
Tylne światła przeciwmgłowe
Aby wymienić żarówki tylnych świateł
przeciwmgłowych, należy:

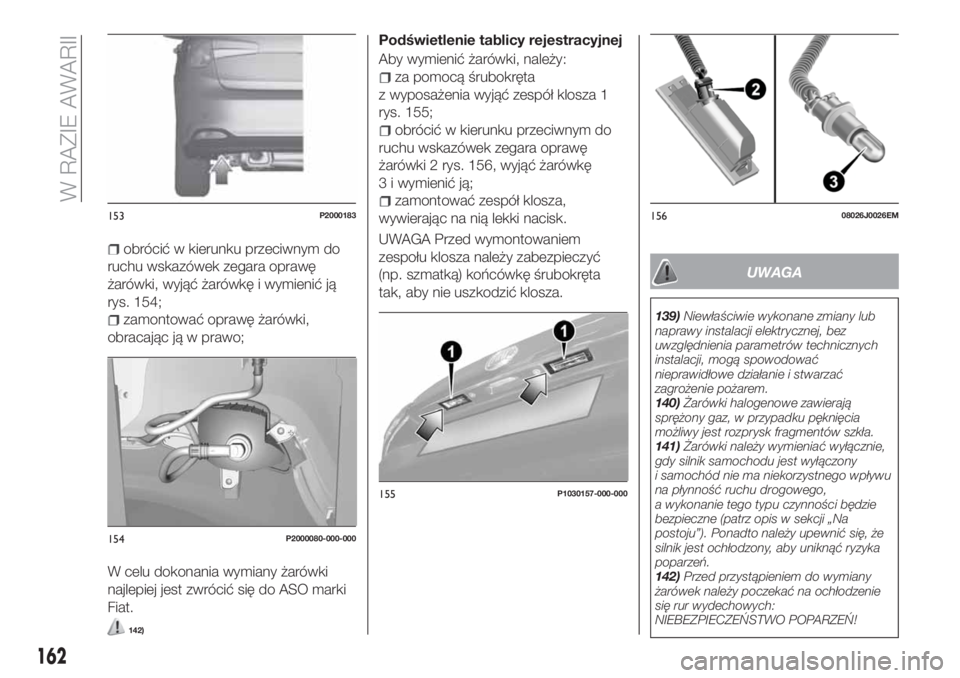

uzyskać dostęp do oprawy żarówki
poprzez dolną część zderzaka tylnego
rys. 153;
150P2000068-000-000
151P1030171-000-000
152P1030172-000-000
161

obrócić w kierunku przeciwnym do
ruchu wskazówek zegara oprawę
żarówki, wyjąć żarówkę i wymienić ją
rys. 154;
zamontować oprawę żarówki,
obracając ją w prawo;
W celu dokonania wymiany żarówki
najlepiej jest zwrócić się do ASO marki
Fiat.
142)
Podświetlenie tablicy rejestracyjnej
Aby wymienić żarówki, należy:
za pomocą śrubokręta
z wyposażenia wyjąć zespół klosza 1
rys. 155;
obrócić w kierunku przeciwnym do
ruchu wskazówek zegara oprawę
żarówki 2 rys. 156, wyjąć żarówkę
3 i wymienić ją;
zamontować zespół klosza,
wywierając na nią lekki nacisk.
UWAGA Przed wymontowaniem
zespołu klosza należy zabezpieczyć
(np. szmatką) końcówkę śrubokręta
tak, aby nie uszkodzić klosza.
UWAGA
139)Niewłaściwie wykonane zmiany lub
naprawy instalacji elektrycznej, bez
uwzględnienia parametrów technicznych
instalacji, mogą spowodować
nieprawidłowe działanie i stwarzać
zagrożenie pożarem.
140)Żarówki halogenowe zawierają
sprężony gaz, w przypadku pęknięcia
możliwy jest rozprysk fragmentów szkła.
141)Żarówki należy wymieniać wyłącznie,
gdy silnik samochodu jest wyłączony
i samochód nie ma niekorzystnego wpływu
na płynność ruchu drogowego,
a wykonanie tego typu czynności będzie
bezpieczne (patrz opis w sekcji „Na
postoju”). Ponadto należy upewnić się, że
silnik jest ochłodzony, aby uniknąć ryzyka
poparzeń.
142)Przed przystąpieniem do wymiany
żarówek należy poczekać na ochłodzenie
się rur wydechowych:
NIEBEZPIECZEŃSTWO POPARZEŃ!
153P2000183
154P2000080-000-000
155P1030157-000-000
15608026J0026EM
162
W RAZIE AWARII

OSTRZEŻENIE
61)Żarówkę halogenową należy trzymać
wyłącznie za część metalową. Jeżeli bańka
żarówki zostanie dotknięta dłonią,
spowoduje to zmniejszenie intensywności
światła oraz może zmniejszyć się jej
żywotność. W przypadku niezamierzonego
dotknięcia należy przetrzeć bańkę szklaną
żarówki szmatką zwilżoną alkoholem
i pozostawić do wyschnięcia.
WYMIANA
BEZPIECZNIKÓW
INFORMACJE OGÓLNE
143) 144) 145) 146)
62)
Bezpieczniki stanowią zabezpieczenie
instalacji elektrycznej samochodu,
interweniując w razie awarii lub
niewłaściwego jej działania.

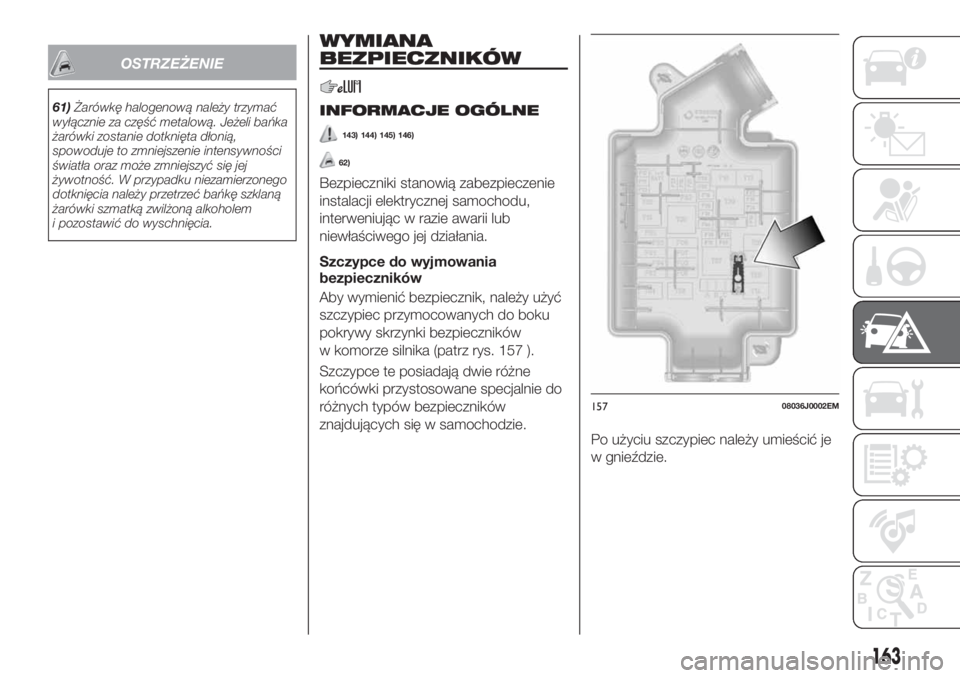

Szczypce do wyjmowania
bezpieczników
Aby wymienić bezpiecznik, należy użyć
szczypiec przymocowanych do boku
pokrywy skrzynki bezpieczników
w komorze silnika (patrz rys. 157 ).
Szczypce te posiadają dwie różne
końcówki przystosowane specjalnie do
różnych typów bezpieczników
znajdujących się w samochodzie.
Po użyciu szczypiec należy umieścić je
w gnieździe.
15708036J0002EM
163

DOSTĘP DO
BEZPIECZNIKÓW
Bezpieczniki w samochodzie
pogrupowane są w czterech
skrzynkach bezpieczników
znajdujących się w desce rozdzielczej,
pod deską rozdzielczą, w komorze
silnika i wewnątrz bagażnika.
SKRZYNKA
BEZPIECZNIKÓW
W KOMORZE SILNIKA
63)

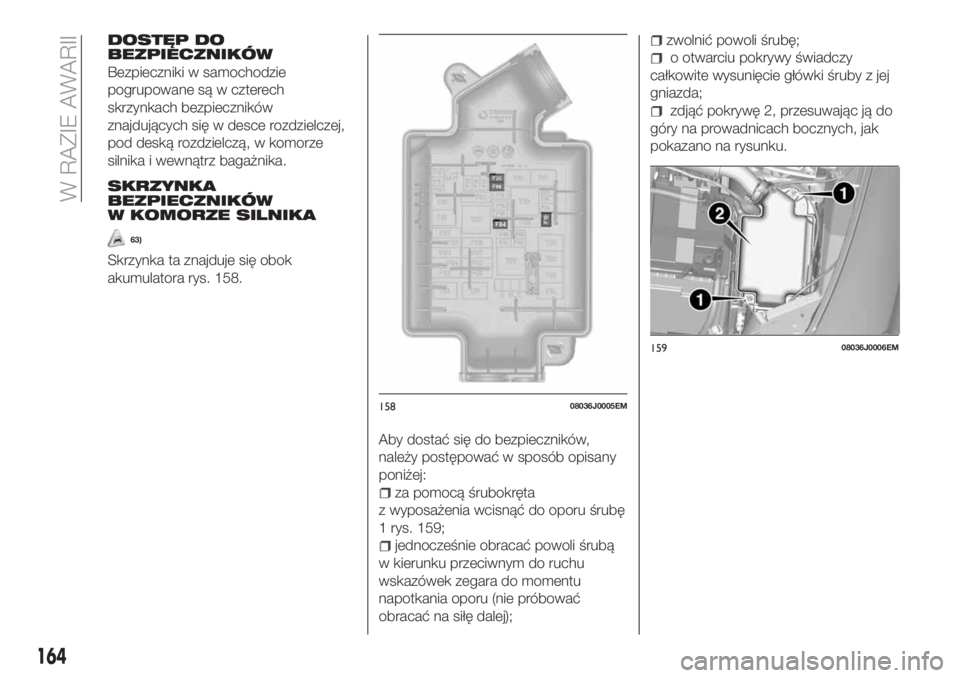

Skrzynka ta znajduje się obok
akumulatora rys. 158.
Aby dostać się do bezpieczników,
należy postępować w sposób opisany
poniżej:
za pomocą śrubokręta
z wyposażenia wcisnąć do oporu śrubę
1 rys. 159;
jednocześnie obracać powoli śrubą
w kierunku przeciwnym do ruchu
wskazówek zegara do momentu
napotkania oporu (nie próbować
obracać na siłę dalej);
zwolnić powoli śrubę;
o otwarciu pokrywy świadczy
całkowite wysunięcie główki śruby z jej
gniazda;
zdjąć pokrywę 2, przesuwając ją do
góry na prowadnicach bocznych, jak
pokazano na rysunku.
15808036J0005EM
15908036J0006EM
164
W RAZIE AWARII

Numery określające element elektryczny
odpowiadający każdemu
bezpiecznikowi widoczne są z tyłu
pokrywy.
Po wymienieniu bezpiecznika należy:
nałożyć prawidłowo pokrywę 2 na
boczne prowadnice obudowy;
przesunąć ją całkowicie od góry do
dołu;
za pomocą śrubokręta
z wyposażenia wcisnąć do oporu śrubę
1;
jednocześnie obracać powoli śrubą
w kierunku zgodnym z ruchem
wskazówek zegara do momentu
napotkania oporu (nie próbować
obracać na siłę dalej);
zwolnić powoli śrubę;
o zamknięciu pokrywy świadczy
umocowanie całej główki śruby w jej
gnieździe.
SKRZYNKA
BEZPIECZNIKÓW
W DESCE ROZDZIELCZEJ

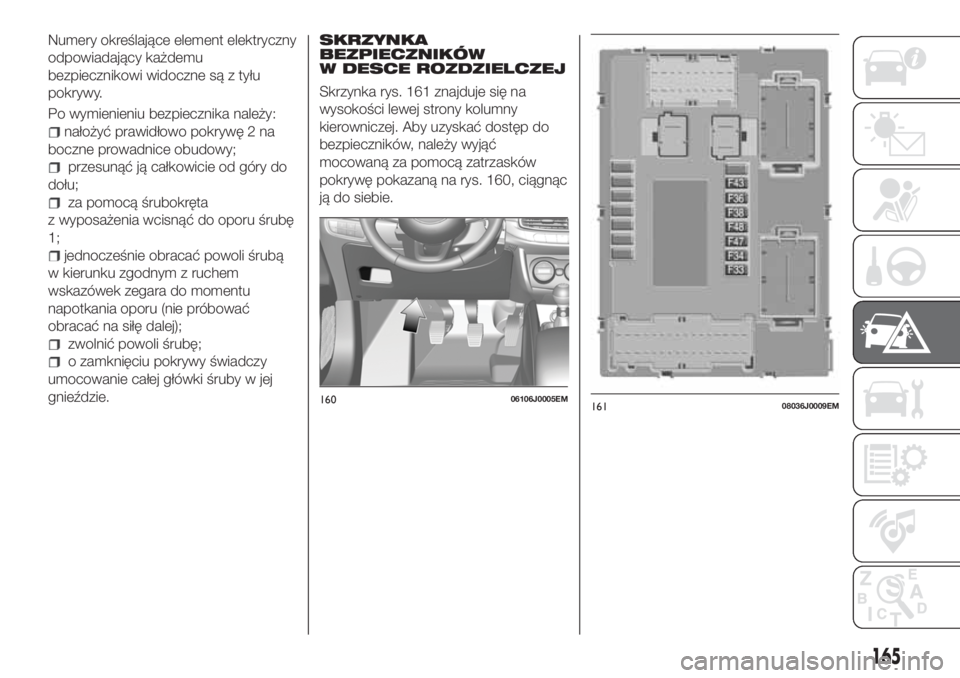

Skrzynka rys. 161 znajduje się na
wysokości lewej strony kolumny
kierowniczej. Aby uzyskać dostęp do
bezpieczników, należy wyjąć
mocowaną za pomocą zatrzasków
pokrywę pokazaną na rys. 160, ciągnąc
ją do siebie.
16006106J0005EM16108036J0009EM
165

SKRZYNKA
BEZPIECZNIKÓW POD
DESKĄ ROZDZIELCZĄ

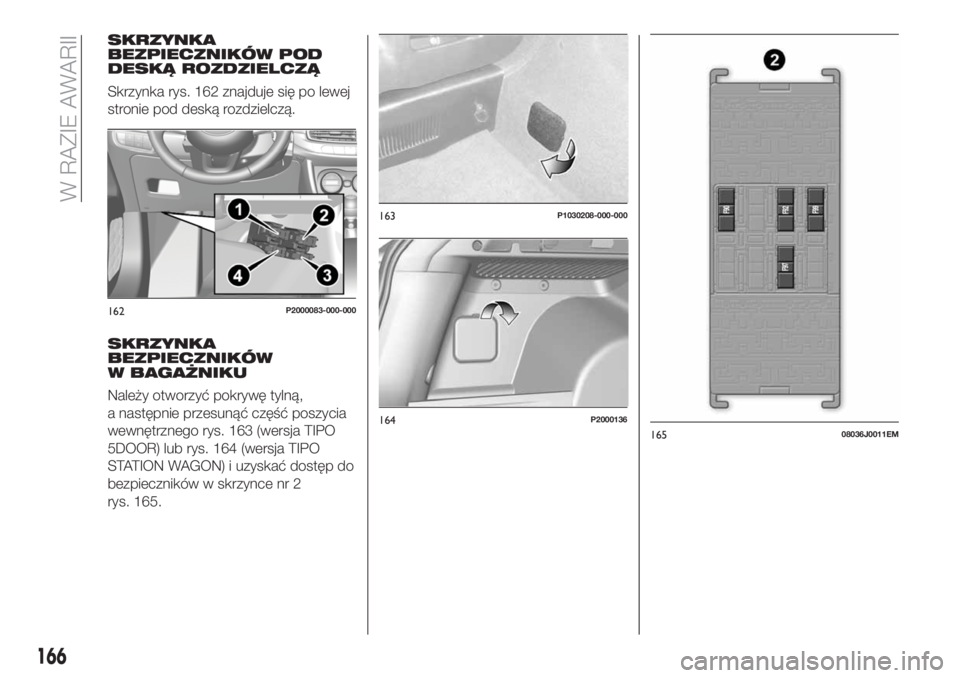

Skrzynka rys. 162 znajduje się po lewej
stronie pod deską rozdzielczą.
SKRZYNKA
BEZPIECZNIKÓW
W BAGAŻNIKU
Należy otworzyć pokrywę tylną,
a następnie przesunąć część poszycia
wewnętrznego rys. 163 (wersja TIPO
5DOOR) lub rys. 164 (wersja TIPO
STATION WAGON) i uzyskać dostęp do
bezpieczników w skrzynce nr 2
rys. 165.
162P2000083-000-000
163P1030208-000-000
164P2000136
16508036J0011EM
166
W RAZIE AWARII

SKRZYNKA BEZPIECZNIKÓW W KOMORZE SILNIKA
rys. 158
ODBIORNIKI BEZPIECZNIK AMPER
Sygnał dźwiękowy dwutonowy F10 15
Lusterka elektryczne ogrzewane F88 7.5
Szyba tylna ogrzewana F20 30
Active Grille Shutter F84 5
167

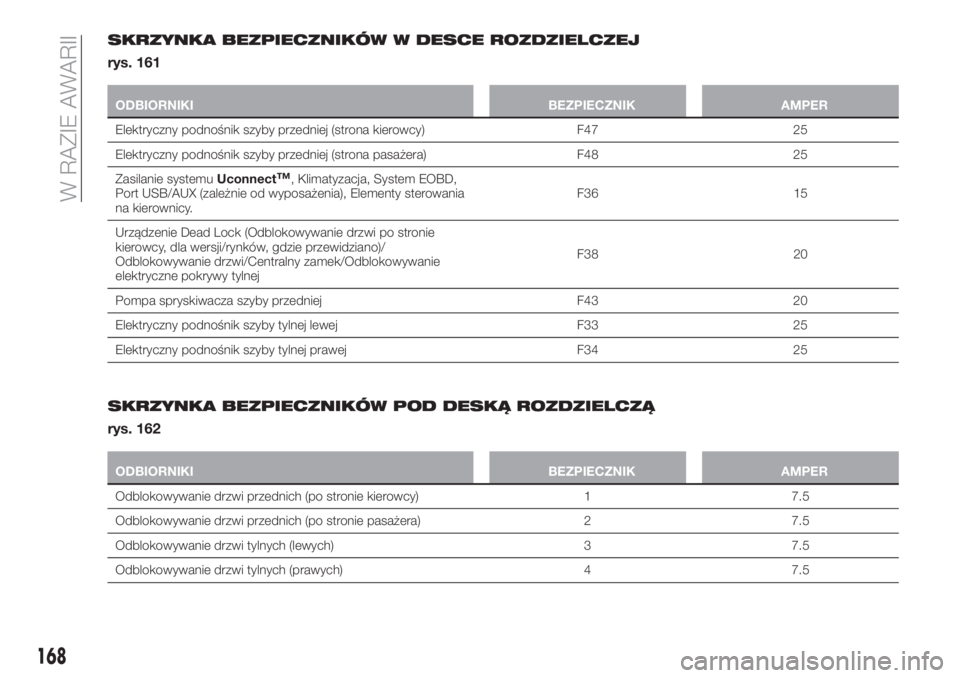

SKRZYNKA BEZPIECZNIKÓW W DESCE ROZDZIELCZEJ
rys. 161
ODBIORNIKI BEZPIECZNIK AMPER
Elektryczny podnośnik szyby przedniej (strona kierowcy) F47 25
Elektryczny podnośnik szyby przedniej (strona pasażera) F48 25
Zasilanie systemuUconnect
™, Klimatyzacja, System EOBD,
Port USB/AUX (zależnie od wyposażenia), Elementy sterowania
na kierownicy.F36 15
Urządzenie Dead Lock (Odblokowywanie drzwi po stronie
kierowcy, dla wersji/rynków, gdzie przewidziano)/
Odblokowywanie drzwi/Centralny zamek/Odblokowywanie
elektryczne pokrywy tylnejF38 20
Pompa spryskiwacza szyby przedniej F43 20
Elektryczny podnośnik szyby tylnej lewej F33 25
Elektryczny podnośnik szyby tylnej prawej F34 25
SKRZYNKA BEZPIECZNIKÓW POD DESKĄ ROZDZIELCZĄ
rys. 162
ODBIORNIKI BEZPIECZNIK AMPER
Odblokowywanie drzwi przednich (po stronie kierowcy) 1 7.5
Odblokowywanie drzwi przednich (po stronie pasażera) 2 7.5
Odblokowywanie drzwi tylnych (lewych) 3 7.5
Odblokowywanie drzwi tylnych (prawych) 4 7.5
168
