Težinska grupa Sedište Tip sedišta Montaža sedišta
Grupa 2:
od 15 do 25 kg
od 95 cm do
135 cmTakata Maxi Plus
Homologacioni broj: E4 0444 4003
Fiat narudžbeni broj: 50547087Montira se samo okrenuto
unapred, putem sigurnosnih
pojaseva na tri mesta i
eventualno putem ISOFIX
priključaka u vozilu.
Fiat savetuje da se instalira uz
korišćenje ankera vozila
ISOFIX.
Montira se na zadnja sedišta sa
strane.
Fiat preporučuje da se za decu
do 135 cm visineuvekkoristi
naslon.
Grupa 3:
od 22 do 36 kg
od 136 cm do
150 cm
Takata Maxi Plus
Homologacioni broj: E4 0444 4003
Fiat narudžbeni broj: 50547087Montira se samo okrenuto
unapred, putem sigurnosnih
pojaseva na tri mesta i
eventualno putem ISOFIX
priključaka u vozilu.
Fiat savetuje da se instalira uz
korišćenje ankera vozila
ISOFIX.
Montira se na zadnja sedišta sa
strane.
99

Najvažnija upozorenja koja treba
poštovati prilikom prevoza dece na
bezbedan način
Ugradite dečije sedište na zadnje
sedište, jer to se pokazalo kao
najzaštićeniji položaj u slučaju udara.
Preporučuje se da što je moguće
duže držite sedište okrenuto suprotno
od smera kretanja, najverovatnije do
3-4 godine starosti deteta.
U slučaju deaktiviranja prednjeg
vazdušnog jastuka na strani suvozača
proverite uvek, da li konstantno svetli
odgovarajuća lampica koja se nalazi na
instrument tabli i koja označava
deaktivaciju.
Strogo poštujte uputstva isporučena
uz dečije sedište. Čuvajte to uputstvo u
automobilu zajedno sa drugim
dokumentima i ovim Priručnikom. Ne
koristite polovna dečija sedišta bez
uputstava za upotrebu.
Svaki sistem zadržavanja je isključivo
za jednu osobu; nikada nemojte
prevoziti dvoje dece istovremeno.
Proverite uvek da sigurnosni pojasevi
ne prelaze preko vrata deteta.
Uvek proverite potezanjem trake da li
je sigurnosni pojas zakačen.
Tokom putovanja nemojte
dozvoljavati detetu da zauzme
nepravilan položaj ili da otkopča
sigurnosne pojaseve.
Nemojte dozvoljavati detetu da
dijagonalni deo pojasa stavi ispod ruke
li iza leđa.
Nikada ne prevozite decu u naručju,
čak ni novorođenčad. Niko nije u stanju
da ih zadrži u slučaju udara.
Ako je vozilo imalo udes, zamenite
dečije sedište novim. Osim toga, na
snovu vrste ugrađenog sedišta
zamenite ankere isofix ili sigurnosni
pojas na koji je sedište za decu bilo
pričvršćeno.
Za svako sedište montirano u smeru
kretanja vozila na zadnjem sedištu, bilo
koja grupa težine za koju je sedište
namenje, mora biti montirano tek kada
se skine zadnji naslon za glavu na
mestu na kom se instalira sedište. Ovo
ne važi za sedišta koja imaju samo
jastuk (bez naslona za leđa): ta sedišta
moraju se instalirati kada je montiran
naslon za glavu, na mestu na kojem se
instalira sedište.
PAŽNJA
80)VELIKA OPASNOST Kada je čeoni
vazdušni jastuk na strani suvozača aktivan
ne postavljajte dečije sedište na prednje
suvozačko sedište jer se ono ugrađuje
suprotno od smera kretanja. Aktiviranje
vazdušnog jastuka u slučaju nezgode
moglo bi da izazove fatalne povrede bebe
bez obzira na ozbiljnost sudara.
Preporučuje se stoga da se deca prevoze
uvek u dečijem sedištu na zadnjem sedištu
vozila, jer se to pokazalo kao najzaštićeniji
položaj u slučaju udara.
81)Obavezna deaktivacija vazdušnog
jastuka ako se dečije sedište montira u
smeru suprotnom od smera kretanja je
prikazana odgovarajućim simbolima na
etiketi koja se nalazi na štitniku za sunce.
Slediti uputstva na štitniku za sunce na
strani suvozača (videti opis u paragrafu
"Sistem za dodatnu zaštitu (SRS) -
Vazdušni jastuk").
82)U slučaju da je neophodno prevoziti
dete na prednjem sedištu sa suvozačke
strane u dečijem sedištu koje se ugrađuje u
smeru suprotnom od smera kretanja,
suvozački vazdušni jastuci, kako čeoni tako
i bočni (Side bag) moraju biti deaktivirani u
glavnom meniju sistema Connect (videti
opis u paragrafu "Sistem dodatne zaštite
(SRS) - Air bag", gde se isključivanje
potvrđuje paljenjem kontrolne LED lampice
koja se nalazi na instrument tabli. Pored
ovoga, suvozačko sedište mora biti
podešeno u krajnji zadnji položaj, kako bi se
izbegli eventualni kontakti dečijeg sedišta
sa komandnom tablom.
100
BEZBEDNOST

83)Nemojte pomerati prednje ili zadnje
sedište ako se na njemu nalazi dete u
dečijem sedištu.
84)Nepravilna montaža dečijeg sedišta
može učiniti sigurnosni sistem neefikasnim.
U slučaju nezgode, dečije sedište može da
se odvoji i dete može pretrpeti povrede
koje mogu biti i smrtonosne. Za instalaciju
sigurnosnog zaštitnog sistema za
novorođenčad ili decu pažljivo sledite
uputstva proizvođača.
85)Ako se ne koristi zaštitni sistem za
decu, fiksirajte ga sigurnosnim pojasevima
ili ankerima ISOFIX, ili ga izvadite iz vozila.
Nemojte ga ostavljati nepričvršćenog u
kabini. Ovako se izbegava da u slučaju
naglog kočenja ili nezgode izazove povrede
putnika.
86)Nakon montaže dečijeg sedišta,
nemojte pomerati sedište: prvo skinite
sedište pre svakog podešavanja.
87)Uvek proverite da deo sigurnosnog
pojasa koji ide preko grudi ne prolazi ispod
ruku ili iza leđa deteta. U slučaju nezgode
sigurnosni pojas nije u stanju da zadrži dete
i može doći do ozbiljnih povreda koje mogu
biti i smrtonosne. Zato dete uvek treba da
ima pravilno vezan sopstveni sigurnosni
pojas.
88)Nemojte koristiti isti donji anker za
montažu zaštitnog sistema za decu.
89)Ako univerzalno ISOFIX sedište za decu
nije fiksirano putem sva tri ankera, sedište
neće moći da zaštiti dete na ispravan
način. U slučaju nesreće dete može
pretrpeti ozbiljne povrede koje mogu biti i
smrtonosne.90)Dečije sedište ugrađujte samo dok je
vozilo zaustavljeno. Dečije sedište je
pravilno pričvršćeno za šine kada se čuju
udari koji označavaju da je kačenje
izvršeno. Pridržavajte se u svakom slučaju
uputstava za montažu, demontažu i
pozicioniranje koja je Proizvođač sedišta
dužan da isporuči uz isto.SISTEM ZA
DODATNU ZAŠTITU
(SRS) - AIR BAG
(VAZDUŠNI
JASTUCI)
Vozilo ima:
čeoni vazdušni jastuk na strani
vozača;
čeoni vazdušni jastuk na strani
suvozača;
bočni prednji vazdušni jastuk za
zaštitu karlice, grudi i ramena (Side bag)
vozača i suvozača;
bočni vazdušni jastuk za zaštitu glave
putnika na prednjim i zadnjim bočnim
sedištima (Window bag).
Položaj vazdušnih jastuka je označen
na vozilu natpisom "AIRBAG" koji se
nalazi u centru volana, na tabli, na
bočnom tapacirungu ili na etiketi blizu
mesta gde se vazdušni jastuk otvara.
ČEONI VAZDUŠNI
JASTUCI
Čeoni vazdušni jastuci (vozača i
suvozač) štite putnike na prednjim
sedištima od čeonih udara
srednje-jakog intenziteta, tako što
postavljaju jastuk između putnika i
volana ili komandne table.
Izostanak aktiviranja bočnih jastuka pri
drugim vrstama udara (bočni, od nazad,
prevrtanje, itd...) zato nije pokazatelj
nepravilnog rada sistema.
101

Čeoni vazdušni jastuci (kod vozača i
suvozača) nisu zamena nego dopuna
upotrebi sigurnosnih pojaseva, za koje
preporučujemo da ih uvek vezujete,
kako je, u ostalom, propisano zakonom
u Evropi i većini zemalja izvan Evropske
zajednice.
U slučaju udara osoba koja nije vezala
sigurnosni pojas naglo se pomera
prema napred i može doći u dodir sa
jastukom koji je još uvek u fazi
otvaranja. U takvoj situaciji zaštita koju
pruža jastuk je narušena.
Čeoni vazdušni jastuci mogu da se ne
aktiviraju u sledećim slučajevima:
čeoni udari u veoma mekane
predmete, koji ne pogađaju čeoni deo
vozila (npr. udar blatobrana u ogradu
puta);
zabijanje vozila ispod drugih vozila ili
zaštitnih barijera (na primer ispod
kamiona ili ograde puta);
Ako se vazdušni jastuci ne aktiviraju u
gore opisanim okolnostima, uzrok je što
ne bi mogli da pruže dodatnu zaštitu u
odnosu na sigurnosne pojaseve tako da
bi njihovo aktiviranje bilo nepoželjno.
Izostanak aktiviranja u tim slučajevima,
međutim, nije pokazatelj neispravnosti
sistema.
Čeoni vazdušni jastuci na strani vozača
i strani suvozača su osmišljeni i
baždareni da na najbolji način zaštiteputnike na prednjim sedištima koji imaju
vezane sigurnosne pojaseve. Njihova
zapremina u momentu maksimalnog
pumpanja je takva da popunjavaju
najveći deo prostora između volana i
vozača, i između komandne table i
putnika.
U slučaju čeonog udara malog
intenziteta (za koji je dovoljno dejstvo
zadržavanja koje imaju sigurnosni
pojasevi), vazdušni jastuk se ne aktivira.
Zato je potrebno uvek koristiti
sigurnosne pojaseve, koji u slučaju
čeonog udara osiguravaju svakako
pravilno držanje putnika.
Čeoni vazdušni jastuk na strani
vozača
Čini ga jastuk sa trenutnim
napumpavanjem smešten u
odgovarajuću šupljinu u sredini volana
sl. 105.Čeoni vazdušni jastuk na strani
suvozača
Čini ga jastuk sa trenutnim
napumpavanjem smešten u
odgovarajuću šupljinu u komandnoj
tabli sl. 106, i ima veću zapreminu nego
onaj na strani vozača.
Čeoni vazdušni jastuk na strani
suvozača i sedišta za decu
Dečija sedišta koja se ugrađuju
suprotno od smera kretanjaNE
ugrađuju se na prednje sedište kada
postoji aktivan vazdušni jastuk
suvozača, jer bi aktiviranje vazdušnog
jastuka u slučaju udara moglo naneti
smrtonosne povrede detetu koje se
prevozi.
PoštujteUVEKpreporuke na etiketi
koja se nalazi na štitniku za sunce sa
strane suvozača sl. 107.
10506106J0001EM
10606106J0002EM
102
BEZBEDNOST

Deaktivacija vazdušnih jastuka sa
strane suvozača: čeoni i bočni
vazdušni jastuk za zaštitu karlice,
grudi i ramena
Kada je neophodno prevoziti dete na
prednjem sedištu u sedištu za decu
okrenutom u suprotnom smeru od
smera kretanja, obavezno deaktivirajte
čeoni vazdušni jastuk na strani
suvozača i bočni prednji zaštitni jastuk
(Side bag).
Vazdušni jastuci se mogu deaktivirati u
meniju na displeju (videti odeljak
"Displej" u poglavlju "Upoznavanje sa
komandama instrument table").
U centralnom delu instrument table
sl. 108, nalazi se LED lampica
.Postavljanjem kontakt brave u poziciju
MAR, LED lampica se pali u trajanju od
oko 8 sekundi. U slučaju da do toga ne
dođe obratite se Mreži korisničke
podrške Fiat. Tokom prvih sekundi
paljenja LED lampice ne ukazuje na
stvarni status zaštite suvozača već za
cilj ima proveru ispravnosti
funkcionisanja. Nakon testa koji traje
nekoliko sekundi, LED lampica
pokazuje stanje zaštite zaštitnih jastuka
na strani suvozača.
Zaštita suvozača je aktivna: LED
lampica
je ugašena.
Zaštita suvozača nije aktivna: LED
lampica
neprekidno svetli.
LED lampica može svetleti različitim
intenzitetom u zavisnosti od uslova u
kojima se vozilo nalazi. Intenzitet može
varirati za vreme istog ciklusa ključa.
10706106J0003EM
108P2000023-000-000
103

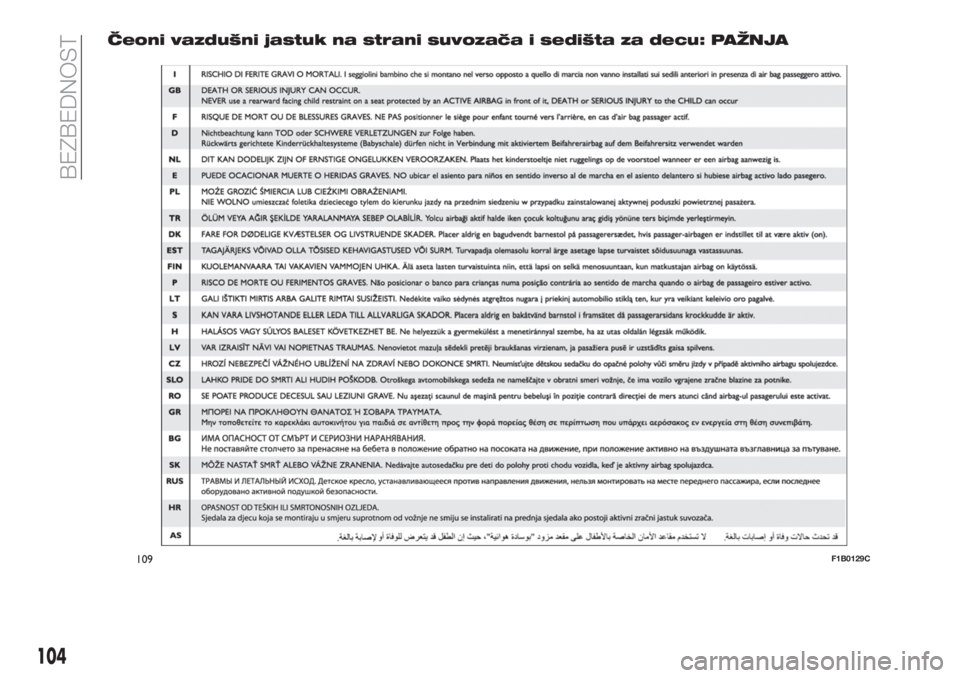

Čeoni vazdušni jastuk na strani suvozača i sedišta za decu: PAŽNJA
109F1B0129C
104
BEZBEDNOST

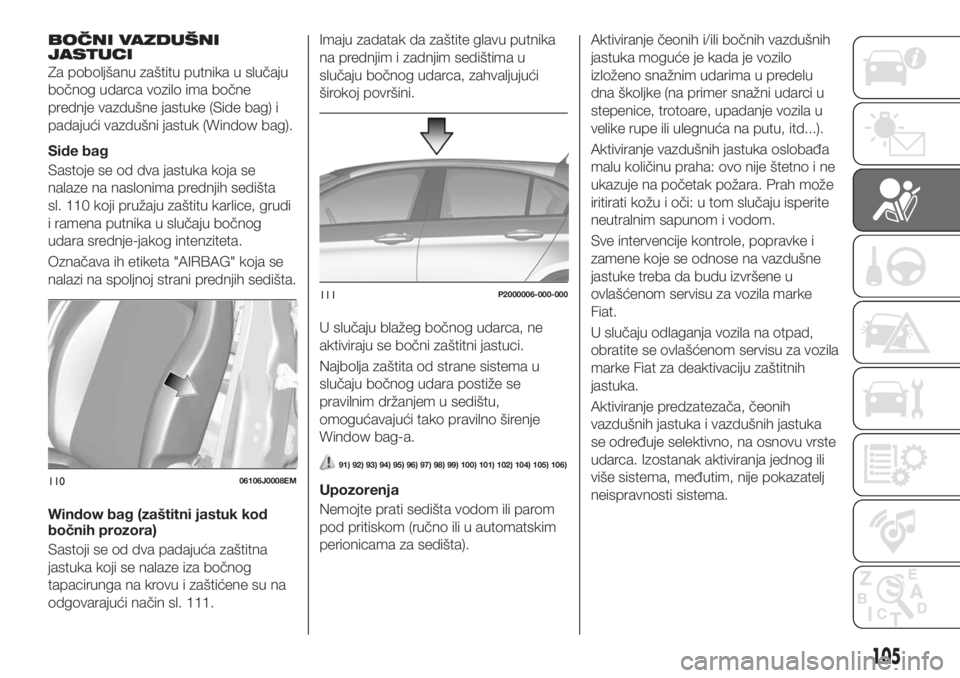

BOČNI VAZDUŠNI
JASTUCI
Za poboljšanu zaštitu putnika u slučaju
bočnog udarca vozilo ima bočne
prednje vazdušne jastuke (Side bag) i
padajući vazdušni jastuk (Window bag).
Side bag
Sastoje se od dva jastuka koja se
nalaze na naslonima prednjih sedišta
sl. 110 koji pružaju zaštitu karlice, grudi
i ramena putnika u slučaju bočnog
udara srednje-jakog intenziteta.
Označava ih etiketa "AIRBAG" koja se
nalazi na spoljnoj strani prednjih sedišta.
Window bag (zaštitni jastuk kod
bočnih prozora)
Sastoji se od dva padajuća zaštitna
jastuka koji se nalaze iza bočnog
tapacirunga na krovu i zaštićene su na
odgovarajući način sl. 111.Imaju zadatak da zaštite glavu putnika
na prednjim i zadnjim sedištima u
slučaju bočnog udarca, zahvaljujući
širokoj površini.
U slučaju blažeg bočnog udarca, ne
aktiviraju se bočni zaštitni jastuci.
Najbolja zaštita od strane sistema u
slučaju bočnog udara postiže se
pravilnim držanjem u sedištu,
omogućavajući tako pravilno širenje
Window bag-a.
91) 92) 93) 94) 95) 96) 97) 98) 99) 100) 101) 102) 104) 105) 106)
Upozorenja
Nemojte prati sedišta vodom ili parom
pod pritiskom (ručno ili u automatskim
perionicama za sedišta).Aktiviranje čeonih i/ili bočnih vazdušnih
jastuka moguće je kada je vozilo
izloženo snažnim udarima u predelu
dna školjke (na primer snažni udarci u
stepenice, trotoare, upadanje vozila u
velike rupe ili ulegnuća na putu, itd...).
Aktiviranje vazdušnih jastuka oslobađa
malu količinu praha: ovo nije štetno i ne
ukazuje na početak požara. Prah može
iritirati kožu i oči: u tom slučaju isperite
neutralnim sapunom i vodom.
Sve intervencije kontrole, popravke i
zamene koje se odnose na vazdušne
jastuke treba da budu izvršene u
ovlašćenom servisu za vozila marke
Fiat.
U slučaju odlaganja vozila na otpad,
obratite se ovlašćenom servisu za vozila
marke Fiat za deaktivaciju zaštitnih
jastuka.
Aktiviranje predzatezača, čeonih
vazdušnih jastuka i vazdušnih jastuka
se određuje selektivno, na osnovu vrste
udarca. Izostanak aktiviranja jednog ili
više sistema, međutim, nije pokazatelj
neispravnosti sistema.11006106J0008EM
111P2000006-000-000
105

PAŽNJA
91)Nemojte stavljati nalepnice ili druge
predmete na volan, komandnu tablu u zoni
vazdušnog jastuka na strani suvozača, na
bočne obloge na strani krova i na sedišta.
Ne postavljajte predmete na komandnu
tablu na strani suvozača (npr. mobilni
telefoni) jer bi mogli ometati pravilno
otvaranje vazdušnog jastuka na strani
suvozača i, pored toga, naneti teške
povrede putnicima u vozilu.
92)Vozite uvek sa rukama na volanu tako
da u slučaju intervencije vazdušnog jastuka
on može da se naduva bez nailaska na
prepreke. Nemojte voziti sa telom nagnutim
napred, držite naslon u uspravnom
položaju i lepo se naslonite.
93)Kada je vazdušni jastuk na strani
suvozača aktivan NE postavljajte dečije
sedište na prednje jer se ono ugrađuje
suprotno od smera kretanja. U slučaju
udara, aktiviranje vazdušnog jastuka moglo
bi izazvati smrtne povrede deteta koje se
prevozi, nezavisno od težine udara. Zato,
uvek isključite vazdušni jastuk na strani
suvozača kada na prednje suvozačko
sedište montirate dečije sedište okrenuto
suprotno od smera kretanja. Pored ovoga,
suvozačko sedište mora biti podešeno u
krajnji zadnji položaj, kako bi se izbegli
eventualni kontakti dečijeg sedišta sa
komandnom tablom. Odmah po skidanju
dečijeg sedišta ponovo aktivirajte vazdušni
jastuk na strani suvozača.
94)Za deaktiviranje vazdušnih jastuka sa
menija na instrument tabli pogledajte opis u
poglavlju "Poznavanje instrument table"
pod paragrafom "Polja menija".95)Nemojte vešati krute predmete na
kukice za garderobu i na rukohvate.
96)Nemojte oslanjati glavu, ruke ili laktove
na vrata, na prozore i u zoni Window bag-a
da se ne biste povredili za vreme
naduvavanja zaštitnog jastuka.
97)Nemojte nikada izbacivati glavu, ruke ili
laktove van prozora.
98)Ako se lampica
ne upali pri
okretanju kontakt brave u položaj MAR ili
ostane upaljena tokom vožnje, moguće je
da postoji nepravilnost sistema
zadržavanja; u tom slučaju moglo bi se
desiti da se vazdušni jastuci ili predzatezači
sigurnosnih pojaseva ne aktiviraju u slučaju
nezgode ili u ograničenom broju slučajeva,
da se aktiviraju greškom. Pre nego što
nastavite, obratite se ovlašćenom servisu
za vozila marke Fiat, radi trenutne kontrole
sistema.
99)U nekim slučajevima, ako se pokvari
LED lampica
(koja se nalazi na prikazu
na instrument tabli), pali se lampicana
instrument tabli i deaktiviraju se bočni
suvozačevi vazdušni jastuci.
100)Ukoliko je prisutan Side bag, nemojte
ponovo pokrivati naslon prednjih sedišta
presvlakama ili prekrivačima.
101)Nemojte putovati sa predmetima
položenim na stomak, ispred grudi, niti
između usana, na primer lula, olovke, itd. U
slučaju udara propraćenog intervencijom
vazdušnog jastuka mogli bi vam naneti
teške povrede.
102)Ako je vozilo bilo ukradeno ili izloženo
pokušaju krađe i vandalizmu ili poplavama
proverite sistem zaštitnih jastuka u
ovlašćenom servisu za vozila marke Fiat.103)Sa kontakt ključem u poziciji MAR,
čak i sa zaustavljenim motorom, vazdušni
jastuci mogu da se aktiviraju čak i u
zaustavljenom vozilu, ako je ono udareno
drugim vozilom u pokretu. Znači, čak i u
zaustavljenom vozilu, dečija sedišta koja se
montiraju suprotno od smera kretanja NE
postavljaju se na prednje sedište suvozača
kada postoji aktivan prednji vazdušni jastuk
suvozača. Aktiviranje vazdušnog jastuka, u
slučaju udara, moglo bi izazvati smrtne
povrede deteta koje se prevozi. Zato, uvek
isključite vazdušni jastuk na strani suvozača
kada na prednje suvozačko sedište
montirate dečije sedište okrenuto suprotno
od smera kretanja. Pored ovoga,
suvozačko sedište mora biti podešeno u
krajnji zadnji položaj, kako bi se izbegli
eventualni kontakti dečijeg sedišta sa
komandnom tablom. Odmah po skidanju
dečijeg sedišta ponovo aktivirajte vazdušni
jastuk na strani suvozača. Na kraju
podsećamo da, ako se kontakt ključ nalazi
u poziciji STOP, u slučaju udara neće se
aktivirati nijedan bezbednosni uređaj
(vazdušni jastuk ili zatezači); u ovim
slučajevima ako ne dođe do aktiviranja tih
uređaja, to se ne može smatrati indikacijom
kvara sistema.
104)Ako je lampica koja signalizira kvar
vazdušnog jastuka
neispravna, to će biti
označeno paljenjem simbol kvara
vazdušnog jastuka na displeju instrument
table, uz prikaz odgovarajuće poruke (ili u
verzijama u kojima je to predviđeno,
treptanjem lampice opšteg kvara).
Pirotehnička punjenja nisu onesposobljena.
Pre nego što nastavite, obratite se
ovlašćenom servisu za vozila marke Fiat,
radi trenutne kontrole sistema.
106
BEZBEDNOST

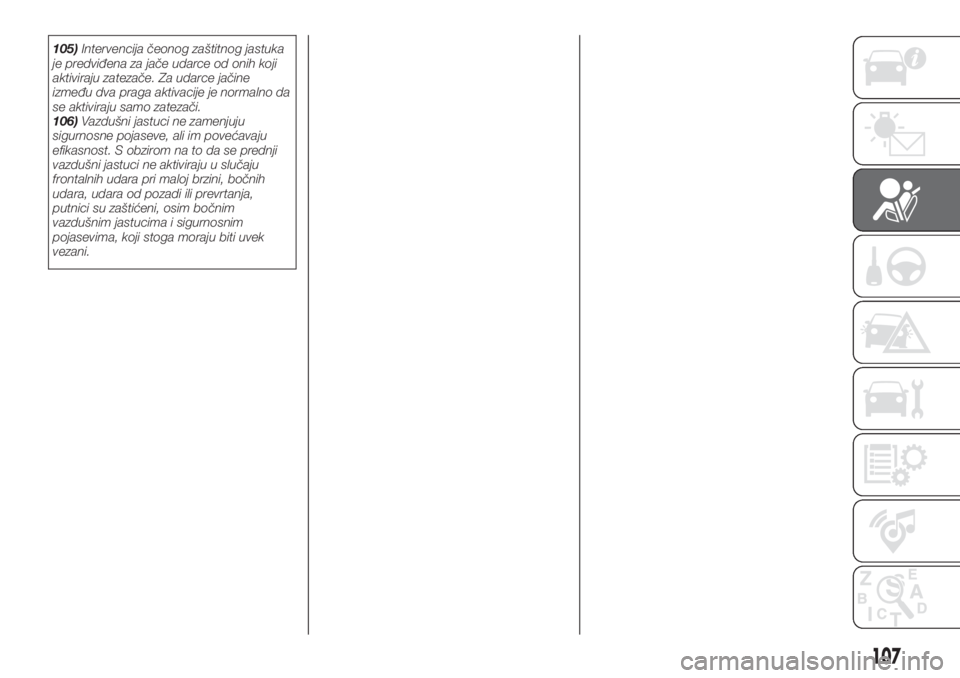

105)Intervencija čeonog zaštitnog jastuka
je predviđena za jače udarce od onih koji
aktiviraju zatezače. Za udarce jačine
između dva praga aktivacije je normalno da
se aktiviraju samo zatezači.
106)Vazdušni jastuci ne zamenjuju
sigurnosne pojaseve, ali im povećavaju
efikasnost. S obzirom na to da se prednji
vazdušni jastuci ne aktiviraju u slučaju
frontalnih udara pri maloj brzini, bočnih
udara, udara od pozadi ili prevrtanja,
putnici su zaštićeni, osim bočnim
vazdušnim jastucima i sigurnosnim
pojasevima, koji stoga moraju biti uvek
vezani.
107

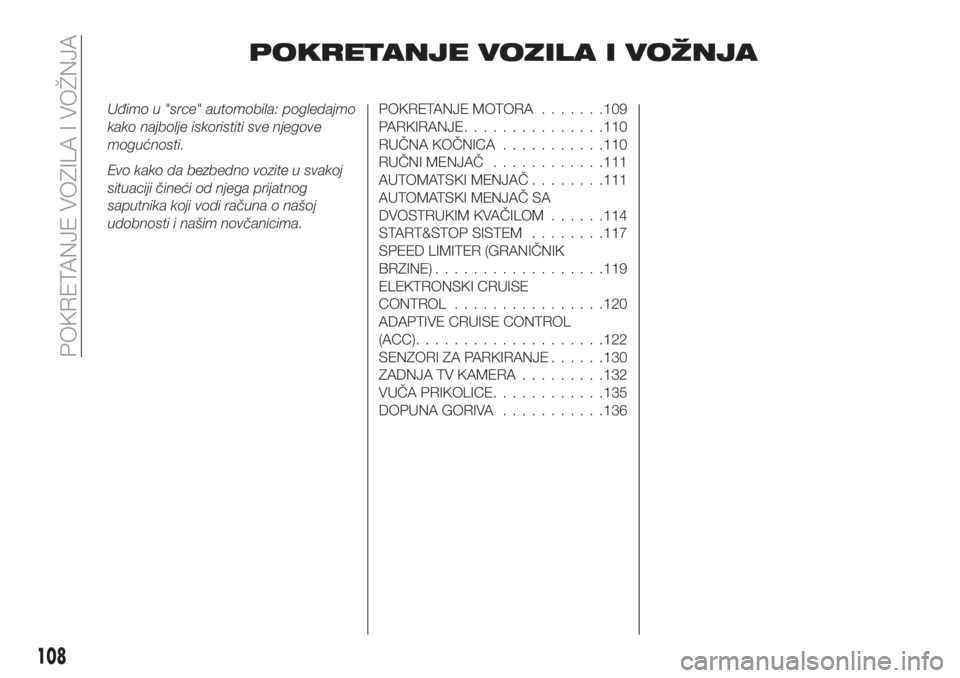

POKRETANJE VOZILA I VOŽNJA
Uđimo u "srce" automobila: pogledajmo
kako najbolje iskoristiti sve njegove
mogućnosti.
Evo kako da bezbedno vozite u svakoj
situaciji čineći od njega prijatnog
saputnika koji vodi računa o našoj
udobnosti i našim novčanicima.POKRETANJE MOTORA.......109
PARKIRANJE...............110
RUČNA KOČNICA...........110
RUČNI MENJAČ............111
AUTOMATSKI MENJAČ........111
AUTOMATSKI MENJAČ SA
DVOSTRUKIM KVAČILOM......114
START&STOP SISTEM........117
SPEED LIMITER (GRANIČNIK
BRZINE)..................119
ELEKTRONSKI CRUISE
CONTROL................120
ADAPTIVE CRUISE CONTROL
(ACC)....................122
SENZORI ZA PARKIRANJE......130
ZADNJA TV KAMERA.........132
VUČA PRIKOLICE............135
DOPUNA GORIVA...........136
108
POKRETANJE VOZILA I VOŽNJA
