FIAT TIPO 5DOORS STATION WAGON 2018 Knjižica za upotrebu i održavanje (in Serbian)

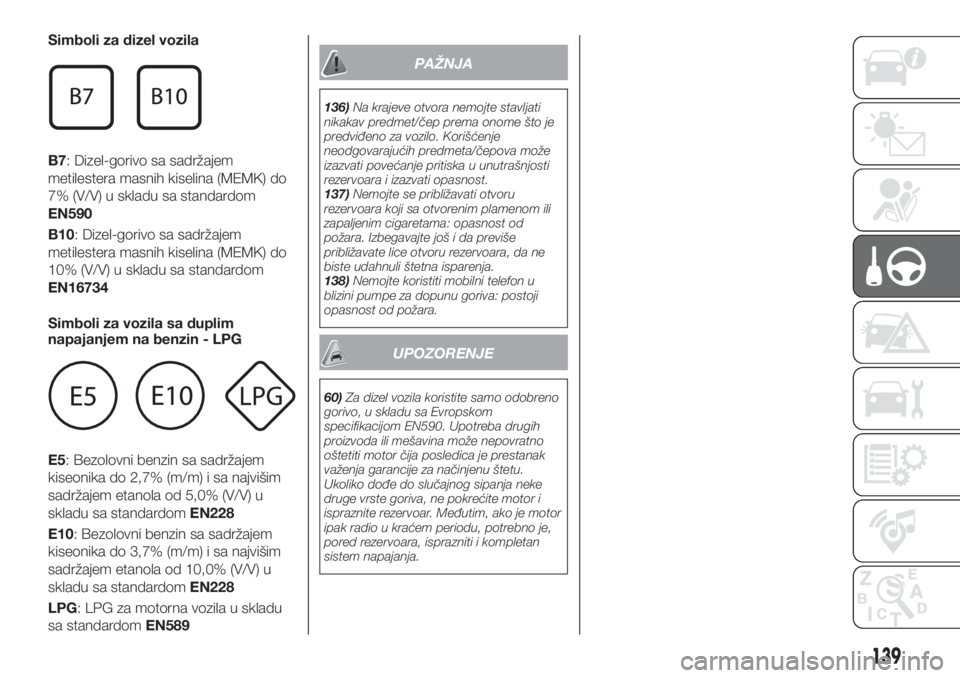

Simboli za dizel vozila
B7: Dizel-gorivo sa sadržajem
metilestera masnih kiselina (MEMK) do
7% (V/V) u skladu sa standardom
EN590
B10: Dizel-gorivo sa sadržajem
metilestera masnih kiselina (MEMK) do
10% (V/V) u skladu sa standardom
EN16734
Simboli za vozila sa duplim
napajanjem na benzin - LPG
E5: Bezolovni benzin sa sadržajem
kiseonika do 2,7% (m/m) i sa najvišim
sadržajem etanola od 5,0% (V/V) u
skladu sa standardomEN228
E10: Bezolovni benzin sa sadržajem
kiseonika do 3,7% (m/m) i sa najvišim
sadržajem etanola od 10,0% (V/V) u
skladu sa standardomEN228
LPG: LPG za motorna vozila u skladu
sa standardomEN589
PAŽNJA
136)Na krajeve otvora nemojte stavljati
nikakav predmet/čep prema onome što je
predviđeno za vozilo. Korišćenje
neodgovarajućih predmeta/čepova može
izazvati povećanje pritiska u unutrašnjosti
rezervoara i izazvati opasnost.
137)Nemojte se približavati otvoru
rezervoara koji sa otvorenim plamenom ili
zapaljenim cigaretama: opasnost od
požara. Izbegavajte još i da previše
približavate lice otvoru rezervoara, da ne
biste udahnuli štetna isparenja.
138)Nemojte koristiti mobilni telefon u
blizini pumpe za dopunu goriva: postoji
opasnost od požara.
UPOZORENJE
60)Za dizel vozila koristite samo odobreno
gorivo, u skladu sa Evropskom
specifikacijom EN590. Upotreba drugih
proizvoda ili mešavina može nepovratno
oštetiti motor čija posledica je prestanak
važenja garancije za načinjenu štetu.
Ukoliko dođe do slučajnog sipanja neke
druge vrste goriva, ne pokrećite motor i
ispraznite rezervoar. Međutim, ako je motor
ipak radio u kraćem periodu, potrebno je,
pored rezervoara, isprazniti i kompletan
sistem napajanja.
139

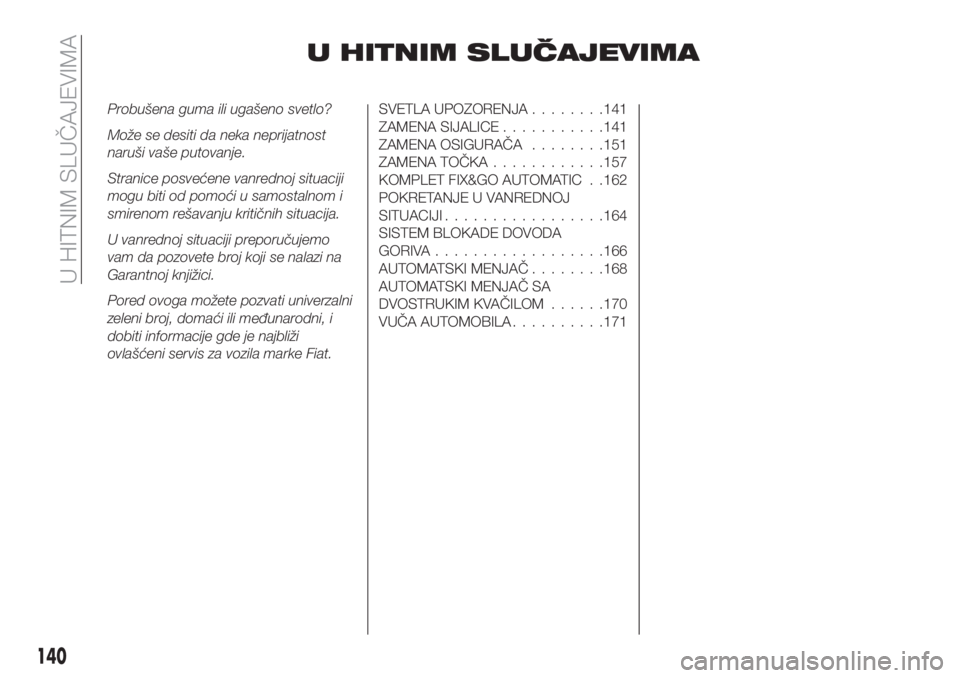

U HITNIM SLUČAJEVIMA
Probušena guma ili ugašeno svetlo?
Može se desiti da neka neprijatnost
naruši vaše putovanje.
Stranice posvećene vanrednoj situaciji
mogu biti od pomoći u samostalnom i
smirenom rešavanju kritičnih situacija.
U vanrednoj situaciji preporučujemo
vam da pozovete broj koji se nalazi na
Garantnoj knjižici.
Pored ovoga možete pozvati univerzalni
zeleni broj, domaći ili međunarodni, i
dobiti informacije gde je najbliži
ovlašćeni servis za vozila marke Fiat.SVETLA UPOZORENJA........141
ZAMENA SIJALICE...........141
ZAMENA OSIGURAČA........151
ZAMENA TOČKA............157
KOMPLET FIX&GO AUTOMATIC . .162
POKRETANJE U VANREDNOJ
SITUACIJI.................164
SISTEM BLOKADE DOVODA
GORIVA..................166
AUTOMATSKI MENJAČ........168
AUTOMATSKI MENJAČ SA
DVOSTRUKIM KVAČILOM......170
VUČA AUTOMOBILA..........171
140
U HITNIM SLUČAJEVIMA

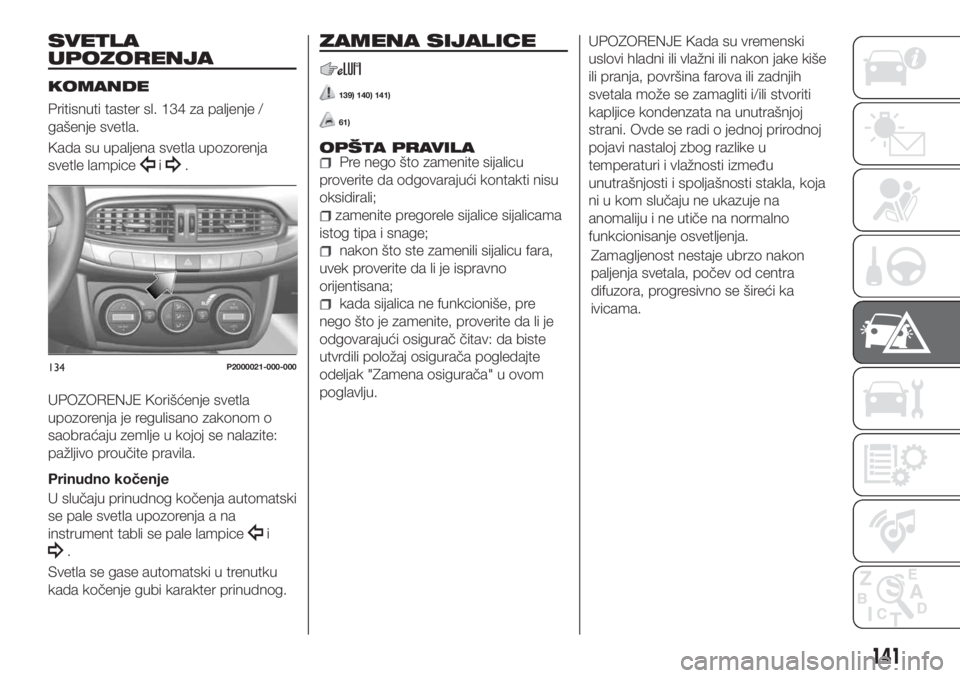

SVETLA
UPOZORENJA
KOMANDE
Pritisnuti taster sl. 134 za paljenje /
gašenje svetla.
Kada su upaljena svetla upozorenja
svetle lampice
i.
UPOZORENJE Korišćenje svetla
upozorenja je regulisano zakonom o
saobraćaju zemlje u kojoj se nalazite:
pažljivo proučite pravila.
Prinudno kočenje
U slučaju prinudnog kočenja automatski
se pale svetla upozorenja a na
instrument tabli se pale lampice
i
.
Svetla se gase automatski u trenutku
kada kočenje gubi karakter prinudnog.
ZAMENA SIJALICE
139) 140) 141)
61)
OPŠTA PRAVILAPre nego što zamenite sijalicu
proverite da odgovarajući kontakti nisu
oksidirali;
zamenite pregorele sijalice sijalicama
istog tipa i snage;
nakon što ste zamenili sijalicu fara,
uvek proverite da li je ispravno
orijentisana;
kada sijalica ne funkcioniše, pre
nego što je zamenite, proverite da li je
odgovarajući osigurač čitav: da biste
utvrdili položaj osigurača pogledajte
odeljak "Zamena osigurača" u ovom
poglavlju.
UPOZORENJE Kada su vremenski
uslovi hladni ili vlažni ili nakon jake kiše
ili pranja, površina farova ili zadnjih
svetala može se zamagliti i/ili stvoriti
kapljice kondenzata na unutrašnjoj
strani. Ovde se radi o jednoj prirodnoj
pojavi nastaloj zbog razlike u
temperaturi i vlažnosti između
unutrašnjosti i spoljašnosti stakla, koja
ni u kom slučaju ne ukazuje na
anomaliju i ne utiče na normalno
funkcionisanje osvetljenja.
Zamagljenost nestaje ubrzo nakon
paljenja svetala, počev od centra
difuzora, progresivno se šireći ka
ivicama.
134P2000021-000-000
141

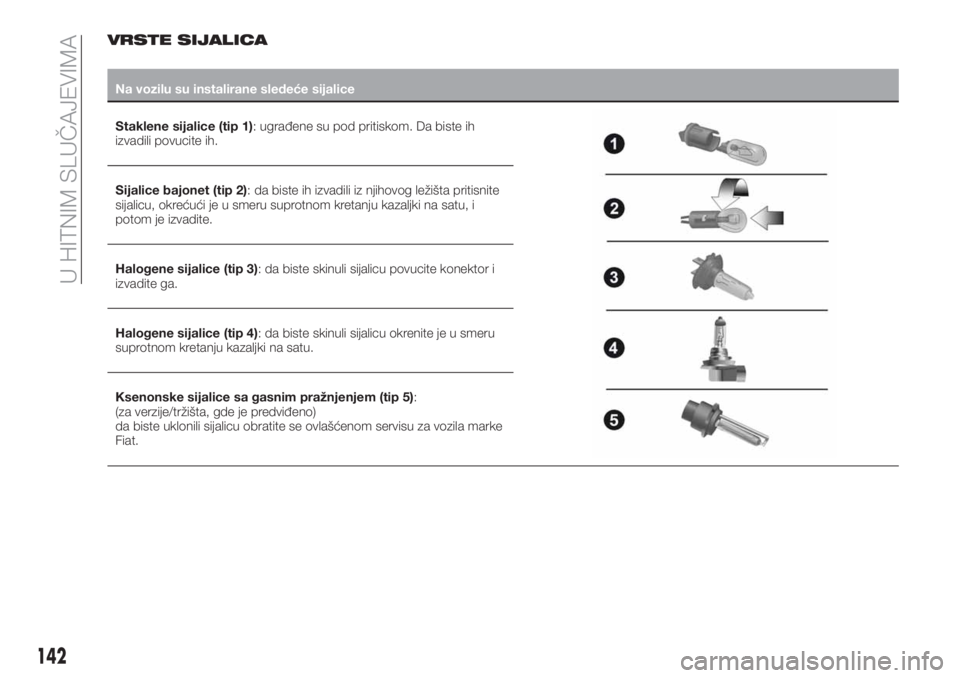

VRSTE SIJALICA
Na vozilu su instalirane sledeće sijalice
Staklene sijalice (tip 1): ugrađene su pod pritiskom. Da biste ih
izvadili povucite ih.
Sijalice bajonet (tip 2): da biste ih izvadili iz njihovog ležišta pritisnite
sijalicu, okrećući je u smeru suprotnom kretanju kazaljki na satu, i
potom je izvadite.
Halogene sijalice (tip 3): da biste skinuli sijalicu povucite konektor i
izvadite ga.
Halogene sijalice (tip 4): da biste skinuli sijalicu okrenite je u smeru
suprotnom kretanju kazaljki na satu.
Ksenonske sijalice sa gasnim pražnjenjem (tip 5):
(za verzije/tržišta, gde je predviđeno)
da biste uklonili sijalicu obratite se ovlašćenom servisu za vozila marke
Fiat.
142
U HITNIM SLUČAJEVIMA

Sijalice Tip Snaga Referentna figura
Dnevna svetla (D.R.L.) (Verzije sa polieliptičnim farovima) LED – –
Prednja pozicija/Dnevna svetla (D.R.L.) (Verzije sa biparaboličnim
farovima)H15 15W 4
Duga svetla (Verzije sa polieliptičnim farovima) H7 55 W 3
Duga svetla (Verzije sa biparaboličnim farovima) H15 55 W 4
Oborena svetla H7 55 W 3
Duga/Oborena (Xenon)
(za verzije/tržišta, gde je predviđeno)D5S 25W 5
Prednji pokazivači pravca PY21W 21 W 2
Bočni pokazivači pravca WY5W 5 W 1
Tablica W5W 5 W 1
Zadnja pozicija / Stop P21W 21 W 2
Zadnji pokazivači pravca PY21W 21 W 2
Rikverc svetla W16W 16 W 1
treća štop svetla LED – –
Svetla za maglu H11 55 W 4
Zadnja svetla za maglu W16W 16 W 1
Prednje enterijer svetlo na plafonu C5W 5 W 1
Prednja enterijer svetla na plafonu (vizirima) C5W 5 W 1
Zadnje enterijer svetlo na plafonu C5W 6W 1
Krovno svetlo prtljažnika W5W 5 W 1
Svetlo u kaseti za predmete W5W 5 W 1
143

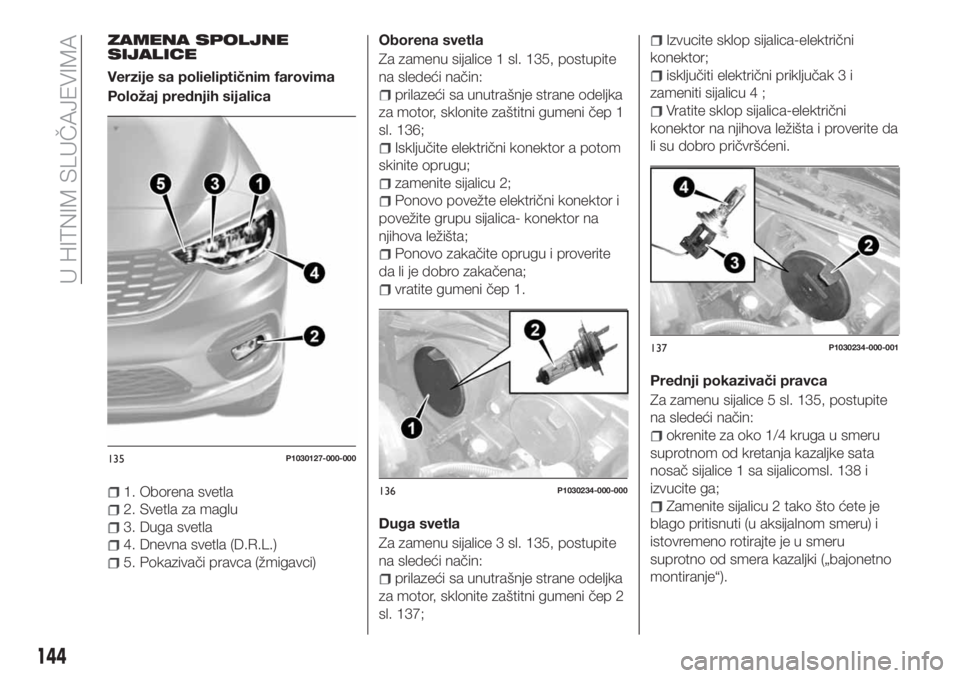

ZAMENA SPOLJNE
SIJALICE
Verzije sa polieliptičnim farovima
Položaj prednjih sijalica
1. Oborena svetla
2. Svetla za maglu
3. Duga svetla
4. Dnevna svetla (D.R.L.)
5. Pokazivači pravca (žmigavci)Oborena svetla
Za zamenu sijalice 1 sl. 135, postupite
na sledeći način:
prilazeći sa unutrašnje strane odeljka
za motor, sklonite zaštitni gumeni čep 1
sl. 136;
Isključite električni konektor a potom
skinite oprugu;
zamenite sijalicu 2;
Ponovo povežte električni konektor i
povežite grupu sijalica- konektor na
njihova ležišta;
Ponovo zakačite oprugu i proverite
da li je dobro zakačena;
vratite gumeni čep 1.
Duga svetla
Za zamenu sijalice 3 sl. 135, postupite
na sledeći način:
prilazeći sa unutrašnje strane odeljka
za motor, sklonite zaštitni gumeni čep 2
sl. 137;
Izvucite sklop sijalica-električni
konektor;
isključiti električni priključak 3 i
zameniti sijalicu 4 ;
Vratite sklop sijalica-električni
konektor na njihova ležišta i proverite da
li su dobro pričvršćeni.
Prednji pokazivači pravca
Za zamenu sijalice 5 sl. 135, postupite
na sledeći način:
okrenite za oko 1/4 kruga u smeru
suprotnom od kretanja kazaljke sata
nosač sijalice 1 sa sijalicomsl. 138 i
izvucite ga;
Zamenite sijalicu 2 tako što ćete je
blago pritisnuti (u aksijalnom smeru) i
istovremeno rotirajte je u smeru
suprotno od smera kazaljki („bajonetno
montiranje“).
135P1030127-000-000
136P1030234-000-000
137P1030234-000-001
144
U HITNIM SLUČAJEVIMA

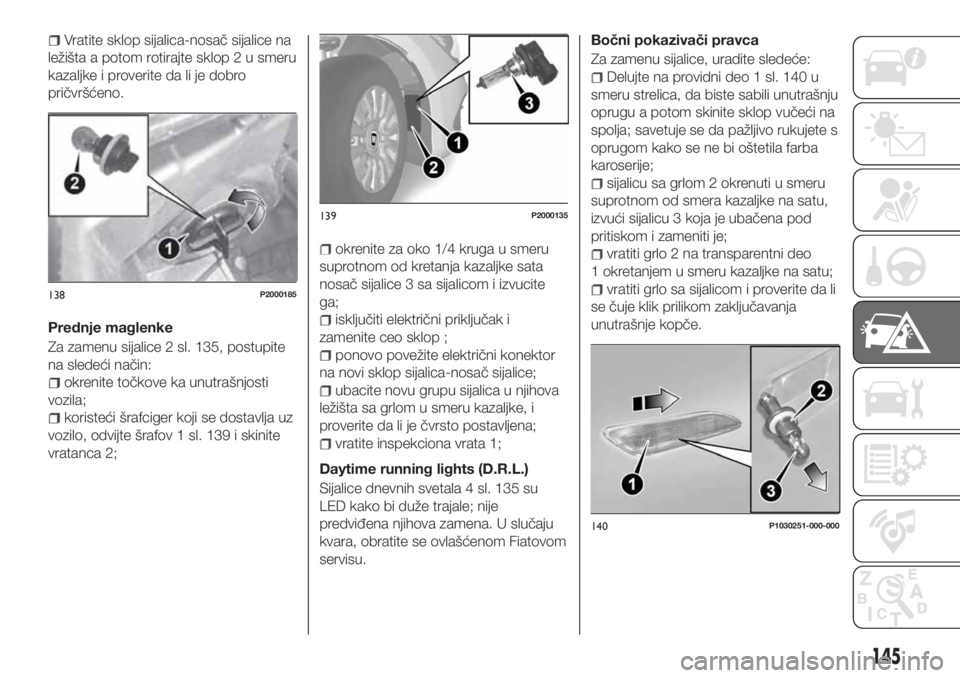

Vratite sklop sijalica-nosač sijalice na
ležišta a potom rotirajte sklop 2 u smeru
kazaljke i proverite da li je dobro
pričvršćeno.
Prednje maglenke
Za zamenu sijalice 2 sl. 135, postupite
na sledeći način:
okrenite točkove ka unutrašnjosti
vozila;
koristeći šrafciger koji se dostavlja uz
vozilo, odvijte šrafov 1 sl. 139 i skinite
vratanca 2;
okrenite za oko 1/4 kruga u smeru
suprotnom od kretanja kazaljke sata
nosač sijalice 3 sa sijalicom i izvucite
ga;
isključiti električni priključak i
zamenite ceo sklop ;
ponovo povežite električni konektor
na novi sklop sijalica-nosač sijalice;
ubacite novu grupu sijalica u njihova
ležišta sa grlom u smeru kazaljke, i
proverite da li je čvrsto postavljena;
vratite inspekciona vrata 1;
Daytime running lights (D.R.L.)
Sijalice dnevnih svetala 4 sl. 135 su
LED kako bi duže trajale; nije
predviđena njihova zamena. U slučaju
kvara, obratite se ovlašćenom Fiatovom
servisu.Bočni pokazivači pravca
Za zamenu sijalice, uradite sledeće:
Delujte na providni deo 1 sl. 140 u
smeru strelica, da biste sabili unutrašnju
oprugu a potom skinite sklop vučeći na
spolja; savetuje se da pažljivo rukujete s
oprugom kako se ne bi oštetila farba
karoserije;
sijalicu sa grlom 2 okrenuti u smeru
suprotnom od smera kazaljke na satu,
izvući sijalicu 3 koja je ubačena pod
pritiskom i zameniti je;
vratiti grlo 2 na transparentni deo
1 okretanjem u smeru kazaljke na satu;
vratiti grlo sa sijalicom i proverite da li
se čuje klik prilikom zaključavanja
unutrašnje kopče.138P2000185
139P2000135
140P1030251-000-000
145

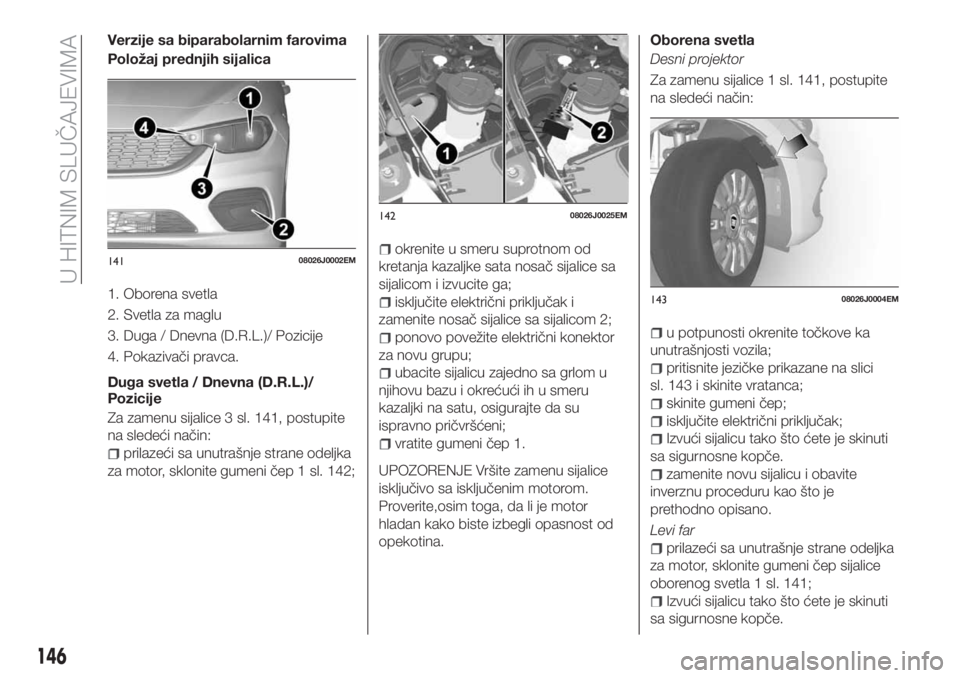

Verzije sa biparabolarnim farovima
Položaj prednjih sijalica
1. Oborena svetla
2. Svetla za maglu
3. Duga / Dnevna (D.R.L.)/ Pozicije
4. Pokazivači pravca.
Duga svetla / Dnevna (D.R.L.)/
Pozicije
Za zamenu sijalice 3 sl. 141, postupite
na sledeći način:
prilazeći sa unutrašnje strane odeljka
za motor, sklonite gumeni čep 1 sl. 142;
okrenite u smeru suprotnom od
kretanja kazaljke sata nosač sijalice sa
sijalicom i izvucite ga;
isključite električni priključak i
zamenite nosač sijalice sa sijalicom 2;
ponovo povežite električni konektor
za novu grupu;
ubacite sijalicu zajedno sa grlom u
njihovu bazu i okrećući ih u smeru
kazaljki na satu, osigurajte da su
ispravno pričvršćeni;
vratite gumeni čep 1.
UPOZORENJE Vršite zamenu sijalice
isključivo sa isključenim motorom.
Proverite,osim toga, da li je motor
hladan kako biste izbegli opasnost od
opekotina.
Oborena svetla
Desni projektor
Za zamenu sijalice 1 sl. 141, postupite
na sledeći način:
u potpunosti okrenite točkove ka
unutrašnjosti vozila;
pritisnite jezičke prikazane na slici
sl. 143 i skinite vratanca;
skinite gumeni čep;
isključite električni priključak;
Izvući sijalicu tako što ćete je skinuti
sa sigurnosne kopče.
zamenite novu sijalicu i obavite
inverznu proceduru kao što je
prethodno opisano.
Levi far
prilazeći sa unutrašnje strane odeljka
za motor, sklonite gumeni čep sijalice
oborenog svetla 1 sl. 141;
Izvući sijalicu tako što ćete je skinuti
sa sigurnosne kopče.
14108026J0002EM
14208026J0025EM
14308026J0004EM
146
U HITNIM SLUČAJEVIMA

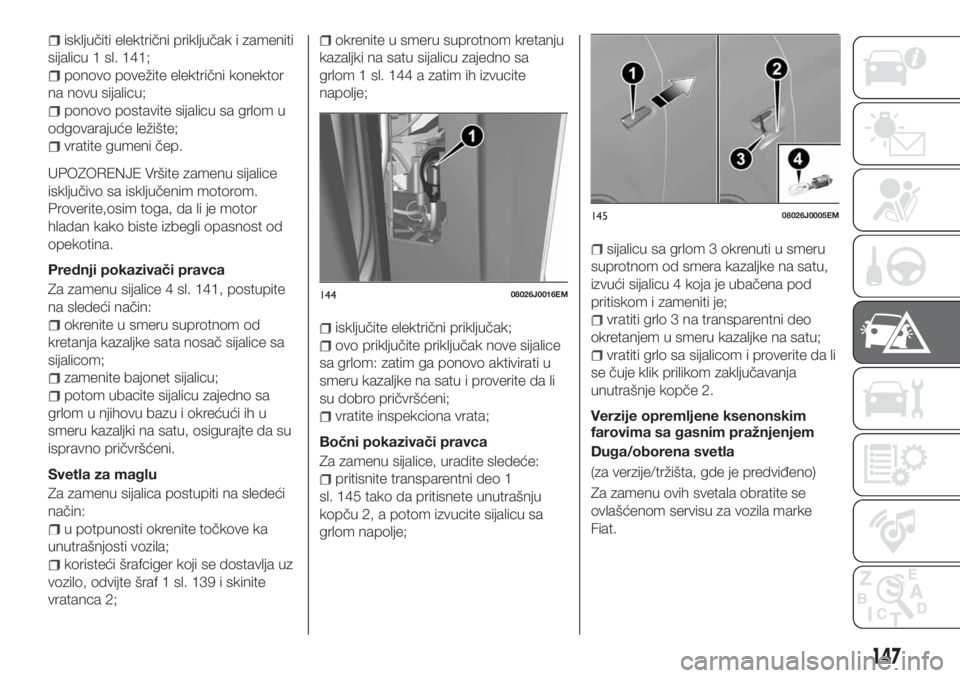

isključiti električni priključak i zameniti
sijalicu 1 sl. 141;
ponovo povežite električni konektor
na novu sijalicu;
ponovo postavite sijalicu sa grlom u
odgovarajuće ležište;
vratite gumeni čep.
UPOZORENJE Vršite zamenu sijalice
isključivo sa isključenim motorom.
Proverite,osim toga, da li je motor
hladan kako biste izbegli opasnost od
opekotina.
Prednji pokazivači pravca
Za zamenu sijalice 4 sl. 141, postupite
na sledeći način:
okrenite u smeru suprotnom od
kretanja kazaljke sata nosač sijalice sa
sijalicom;
zamenite bajonet sijalicu;
potom ubacite sijalicu zajedno sa
grlom u njihovu bazu i okrećući ih u
smeru kazaljki na satu, osigurajte da su
ispravno pričvršćeni.
Svetla za maglu
Za zamenu sijalica postupiti na sledeći
način:
u potpunosti okrenite točkove ka
unutrašnjosti vozila;
koristeći šrafciger koji se dostavlja uz
vozilo, odvijte šraf 1 sl. 139 i skinite
vratanca 2;
okrenite u smeru suprotnom kretanju
kazaljki na satu sijalicu zajedno sa
grlom 1 sl. 144 a zatim ih izvucite
napolje;
isključite električni priključak;
ovo priključite priključak nove sijalice
sa grlom: zatim ga ponovo aktivirati u
smeru kazaljke na satu i proverite da li
su dobro pričvršćeni;
vratite inspekciona vrata;
Bočni pokazivači pravca
Za zamenu sijalice, uradite sledeće:
pritisnite transparentni deo 1
sl. 145 tako da pritisnete unutrašnju
kopču 2, a potom izvucite sijalicu sa
grlom napolje;
sijalicu sa grlom 3 okrenuti u smeru
suprotnom od smera kazaljke na satu,
izvući sijalicu 4 koja je ubačena pod
pritiskom i zameniti je;
vratiti grlo 3 na transparentni deo
okretanjem u smeru kazaljke na satu;
vratiti grlo sa sijalicom i proverite da li
se čuje klik prilikom zaključavanja
unutrašnje kopče 2.
Verzije opremljene ksenonskim
farovima sa gasnim pražnjenjem
Duga/oborena svetla
(za verzije/tržišta, gde je predviđeno)
Za zamenu ovih svetala obratite se
ovlašćenom servisu za vozila marke
Fiat.
14408026J0016EM
14508026J0005EM
147

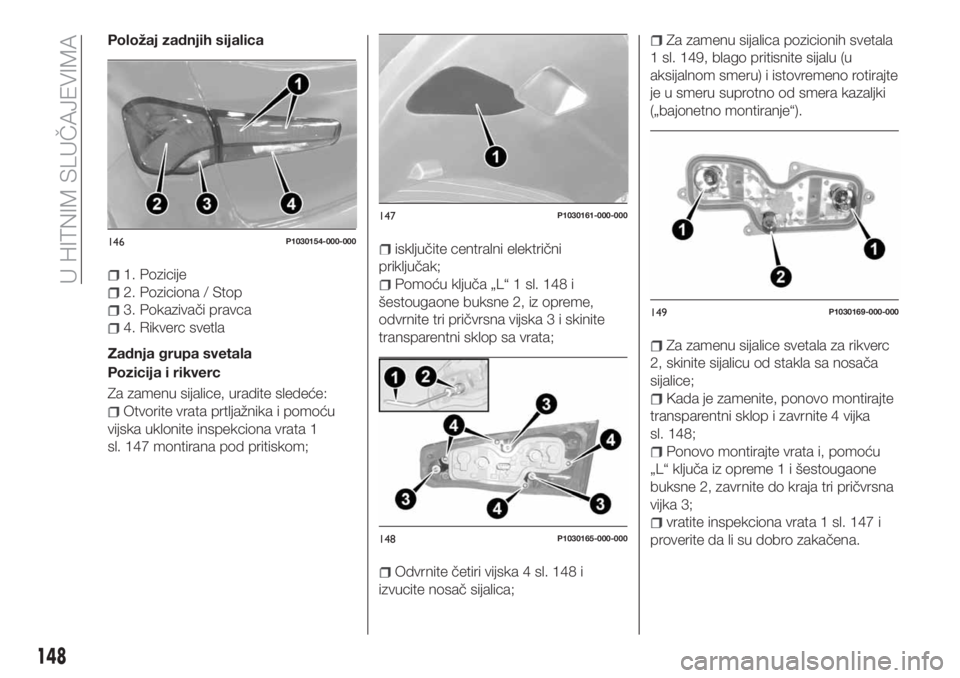

Položaj zadnjih sijalica
1. Pozicije
2. Poziciona / Stop
3. Pokazivači pravca
4. Rikverc svetla
Zadnja grupa svetala
Pozicija i rikverc
Za zamenu sijalice, uradite sledeće:
Otvorite vrata prtljažnika i pomoću
vijska uklonite inspekciona vrata 1
sl. 147 montirana pod pritiskom;
isključite centralni električni
priključak;
Pomoću ključa „L“ 1 sl. 148 i
šestougaone buksne 2, iz opreme,
odvrnite tri pričvrsna vijska 3 i skinite
transparentni sklop sa vrata;
Odvrnite četiri vijska 4 sl. 148 i
izvucite nosač sijalica;
Za zamenu sijalica pozicionih svetala
1 sl. 149, blago pritisnite sijalu (u
aksijalnom smeru) i istovremeno rotirajte
je u smeru suprotno od smera kazaljki
(„bajonetno montiranje“).
Za zamenu sijalice svetala za rikverc
2, skinite sijalicu od stakla sa nosača
sijalice;
Kada je zamenite, ponovo montirajte
transparentni sklop i zavrnite 4 vijka
sl. 148;
Ponovo montirajte vrata i, pomoću
„L“ ključa iz opreme 1 i šestougaone
buksne 2, zavrnite do kraja tri pričvrsna
vijka 3;
vratite inspekciona vrata 1 sl. 147 i
proverite da li su dobro zakačena.
146P1030154-000-000
147P1030161-000-000
148P1030165-000-000
149P1030169-000-000
148
U HITNIM SLUČAJEVIMA
