VANO MOTORE
VERIFICA DEI LIVELLI
163) 164)
71)

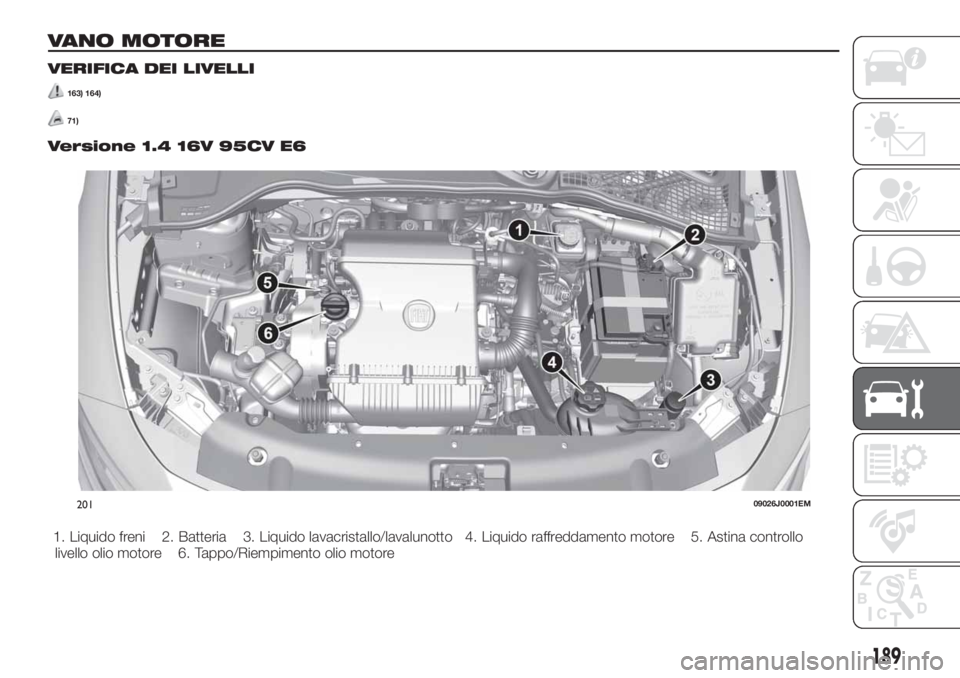

Versione 1.4 16V 95CV E6
20109026J0001EM
189
1. Liquido freni 2. Batteria 3. Liquido lavacristallo/lavalunotto 4. Liquido raffreddamento motore 5. Astina controllo
livello olio motore 6. Tappo/Riempimento olio motore

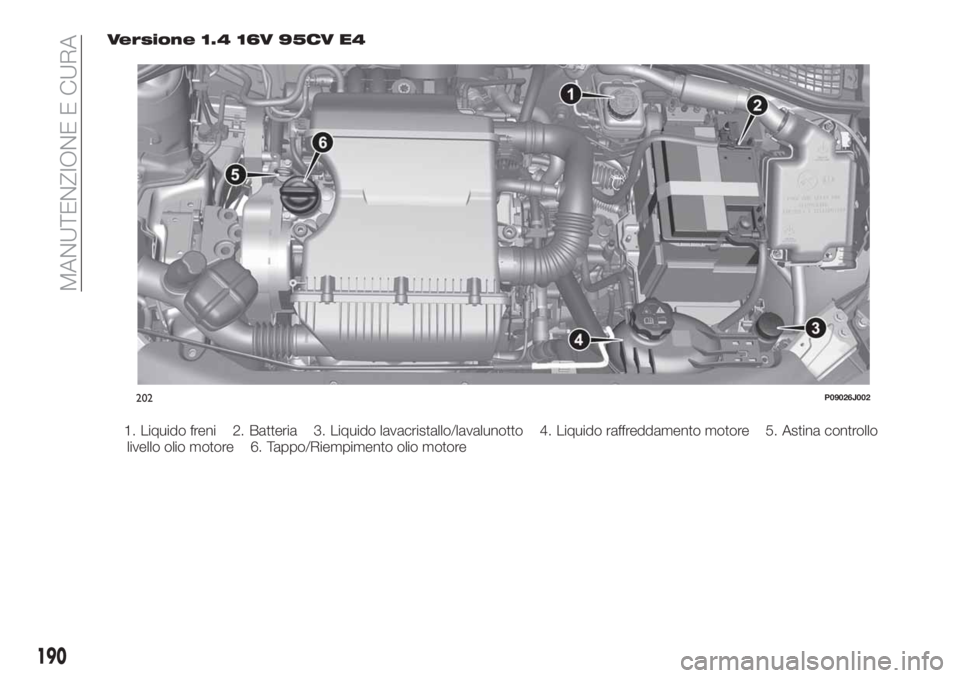

Versione 1.4 16V 95CV E4
202P09026J002
190
MANUTENZIONE E CURA
1. Liquido freni 2. Batteria 3. Liquido lavacristallo/lavalunotto 4. Liquido raffreddamento motore 5. Astina controllo
livello olio motore 6. Tappo/Riempimento olio motore

Versione 1.4 T-Jet 120CV
203P1030198-000-000
191
1. Liquido freni 2. Batteria 3. Liquido lavacristallo/lavalunotto 4. Liquido raffreddamento motore 5. Astina controllo livello
olio motore 6. Tappo/Riempimento olio motore

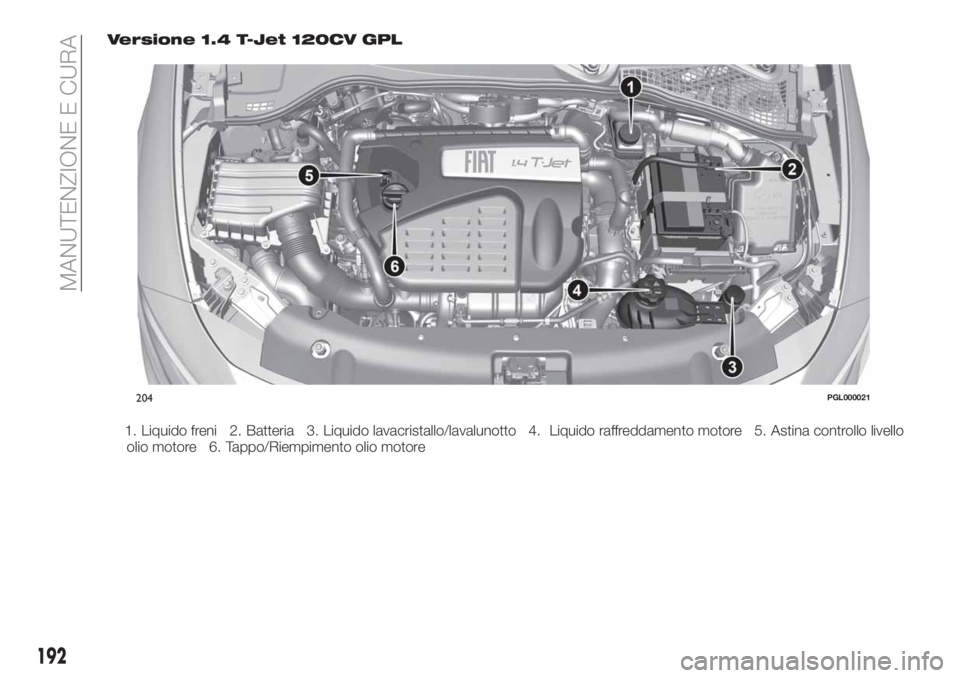

Versione 1.4 T-Jet 120CV GPL
204PGL000021
192
MANUTENZIONE E CURA
1. Liquido freni 2. Batteria 3. Liquido lavacristallo/lavalunotto 4. Liquido raffreddamento motore 5. Astina controllo livello
olio motore 6. Tappo/Riempimento olio motore

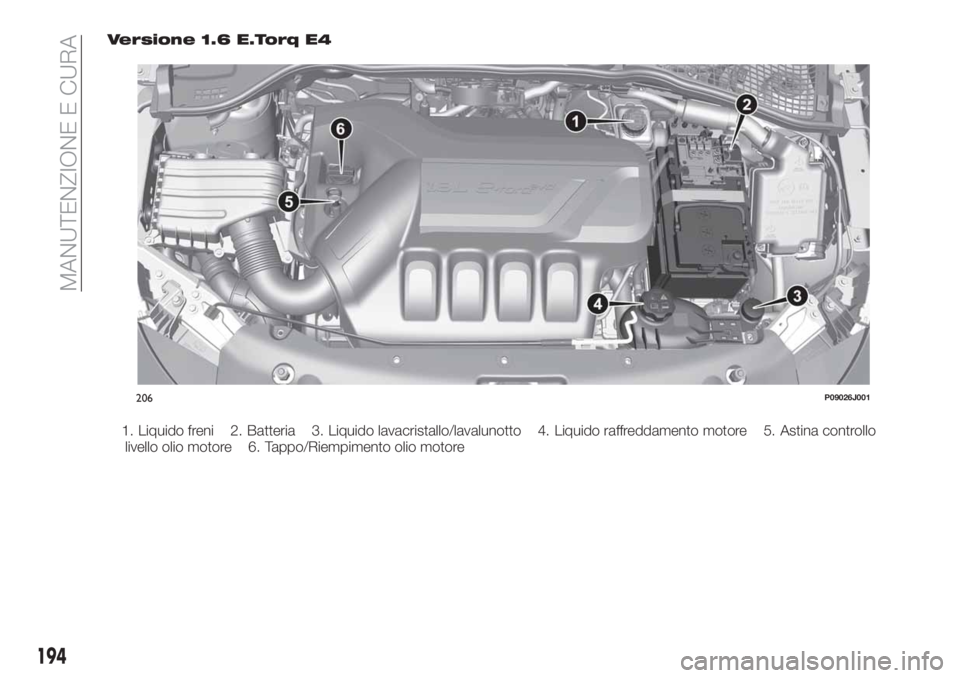

Versione 1.6 E.Torq E6
20509026J0004EM
193
1. Liquido freni 2. Batteria 3. Liquido lavacristallo/lavalunotto 4. Liquido raffreddamento motore 5. Astina controllo
livello olio motore 6. Tappo/Riempimento olio motore

Versione 1.6 E.Torq E4
206P09026J001
194
MANUTENZIONE E CURA
1. Liquido freni 2. Batteria 3. Liquido lavacristallo/lavalunotto 4. Liquido raffreddamento motore 5. Astina controllo
livello olio motore 6. Tappo/Riempimento olio motore

Versione 1.6 16V Multijet / 1.6 16V Multijet ECO
20709026J0003EM
195
1. Liquido freni 2. Batteria 3. Liquido lavacristallo/lavalunotto 4. Liquido raffreddamento motore 5. Astina controllo
livello olio motore 6. Tappo/Riempimento olio motore

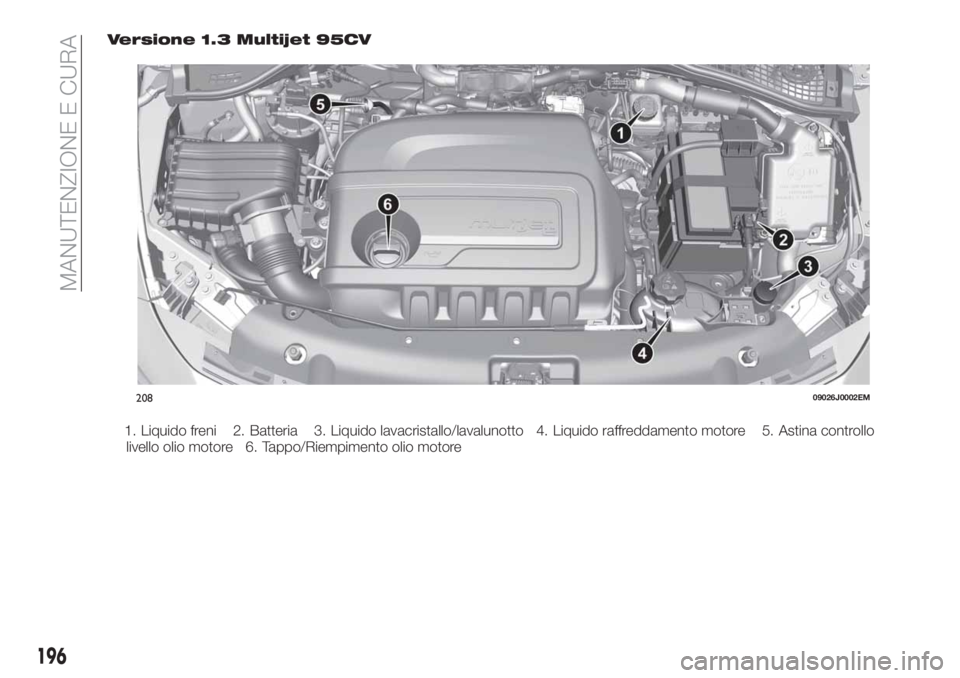

Versione 1.3 Multijet 95CV
20809026J0002EM
196
MANUTENZIONE E CURA
1. Liquido freni 2. Batteria 3. Liquido lavacristallo/lavalunotto 4. Liquido raffreddamento motore 5. Astina controllo
livello olio motore 6. Tappo/Riempimento olio motore

OLIO MOTORE
165)
72)
Il controllo dell'olio deve essere
effettuato con vettura in piano, alcuni
minuti (circa 5) dopo l'arresto del
motore.
Verificare che il livello dell’olio sia
compreso tra i livelli MIN e MAX
presenti sull’astina di controllo.
Se il livello dell’olio è vicino o sotto il
riferimento MIN, aggiungere olio
attraverso il bocchettone di
riempimento fino a raggiungere il
riferimento MAX.
Sfilare l'asta di controllo livello olio
motore, pulirla con un panno che non
lasci tracce, ed inserirla nuovamente.
Sfilare una seconda volta e verificare
che il livello olio motore sia compresofra i riferimenti MIN e MAX ricavati
sull'asta stessa.
Consumo olio motore73)
3)
Indicativamente il consumo massimo di
olio motore è di 400 grammi ogni
1000 km. Nel primo periodo d’uso della
vettura il motore è in fase di
assestamento, pertanto i consumi di
olio motore possono essere considerati
stabilizzati solo dopo aver percorso i
primi 5000 ÷ 6000 km.
AVVERTENZA Dopo aver aggiunto o
sostituito l'olio, prima di verificarne il
livello, fare girare il motore per alcuni
secondi ed attende qualche minuto
dopo l'arresto.
LIQUIDO
RAFFREDDAMENTO
MOTORE
166)
74)
Se il livello è insufficiente svitare il tappo
della vaschetta 4 e versare il liquido
descritto nel capitolo "Dati tecnici".
LIQUIDO LAVACRISTALLO
/ LAVALUNOTTO
167) 168)
Se il livello è insufficiente sollevare il
tappo 3 della vaschetta e versare il
liquido descritto nel capitolo "Dati
tecnici".
LIQUIDO FRENI
169) 170)
75)
Controllare che il liquido sia al livello
massimo.
Se il livello del liquido nel serbatoio è
insufficiente svitare il tappo 1 della
vaschetta e versare il liquido descritto
nel capitolo "Dati tecnici".
AVVERTENZA Pulire accuratamente il
tappo del serbatoio e la superficie
circostante. All'apertura del tappo
prestare la massima attenzione affinché
eventuali impurità non entrino nel
serbatoio.
Per il rabbocco utilizzare, sempre, un
imbuto con filtro integrato a maglia
minore o uguale a 0,12 mm.
AVVERTENZA Il liquido freni assorbe
l'umidità pertanto, se la vettura viene
utilizzata prevalentemente in zone ad
alta percentuale di umidità atmosferica,
il liquido deve essere sostituito più
209P2000167
197

spesso di quanto indicato sul "Piano di
Manutenzione Programmata".
OLIO SISTEMA DI
ATTUAZIONE CAMBIO
AUTOMATICO / CAMBIO
AUTOMATICO A DOPPIA
FRIZIONE
(ove presente)
4)
Per il controllo del livello dell’olio
comando cambio rivolgersi
esclusivamente alla Rete Assistenziale
Fiat.
BATTERIA
171) 172) 173)
75)
5)
La batteria non richiede rabbocchi
dell'elettrolito con acqua distillata.
Un controllo periodico, eseguito dalla
Rete Assistenziale Fiat, è comunque
necessario per verificarne l'efficienza.
Sostituzione della batteria
In caso di necessità, sostituire la
batteria con un'altra originale avente le
stesse caratteristiche. Per la
manutenzione della batteria, attenersi
alle indicazioni fornite dal Costruttore
della batteria stessa.
CONSIGLI UTILI PER
PROLUNGARE LA
DURATA DELLA BATTERIA
Consigli utili per prolungare della
batteria
Per evitare di scaricare rapidamente la
batteria e per preservarne la funzionalità
nel tempo, seguire scrupolosamente le
seguenti indicazioni:
parcheggiando la vettura, assicurarsi
che porte, cofani e sportelli siano ben
chiusi per evitare che rimangano
accese, all’interno dell’abitacolo, delle
plafoniere;
spegnere le luci delle plafoniere
interne: in ogni caso la vettura é
provvista di un sistema di spegnimento
automatico delle luci interne;
a motore arrestato, non tenere
dispositivi accesi per lungo tempo (ad
es. autoradio, luci di emergenza, ecc.);
prima di qualsiasi intervento
sull’impianto elettrico staccare il cavo
del polo negativo della batteria.
Se, dopo l'acquisto della vettura, si
desidera installare accessori elettrici
che necessitano di alimentazione
elettrica permanente (ad es. allarme,
ecc.) oppure accessori gravanti sul
bilancio elettrico, rivolgersi alla Rete
Assistenziale Fiat il cui personale
qualificato ne valuterà l'assorbimento
elettrico complessivo.
77)
AVVERTENZA A seguito di uno stacco
batteria lo sterzo necessita di
un’inizializzazione, che viene indicata
con l’accensione della spia
sul
quadro strumenti (o simbolo sul
display). Per eseguire questa procedura
è sufficiente girare il volante da una
estremità all’altra oppure
semplicemente proseguire in direzione
rettilinea per un centinaio di metri.
AVVERTENZA La batteria mantenuta
per lungo tempo in stato di carica
inferiore al 50% si danneggia per
solfatazione, riducendo la capacità e
l’attitudine all’avviamento. Inoltre risulta
maggiormente soggetta alla possibilità
di congelamento (può già verificarsi a
–10°C). In caso di sosta prolungata,
fare riferimento al paragrafo “Lunga
inattività della vettura” nel capitolo
“Avviamento e guida”.
