CONOCIMIENTO DEL CUADRO DE
INSTRUMENTOS
Este capítulo del manual contiene toda
la información útil para conocer,
interpretar y utilizar correctamente el
cuadro de instrumentos.CUADRO E INSTRUMENTOS DE A
BORDO...................50
PANTALLA.................53
ORDENADOR DE VIAJE (TRIP
COMPUTER)................56
TESTIGOS Y MENSAJES........57
49

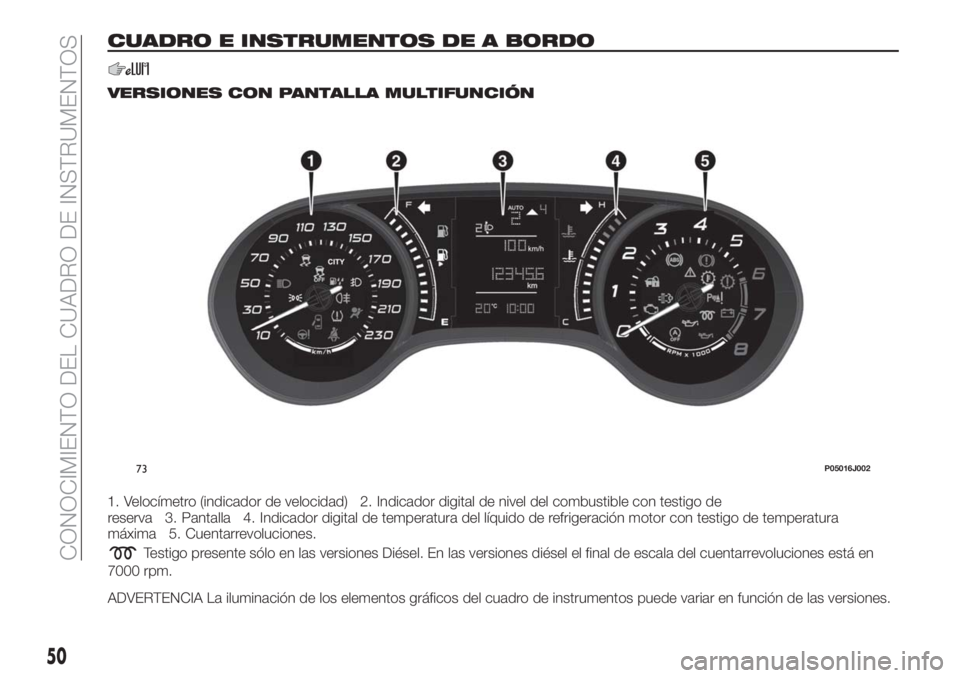

CUADRO E INSTRUMENTOS DE A BORDO
VERSIONES CON PANTALLA MULTIFUNCIÓN
1. Velocímetro (indicador de velocidad) 2. Indicador digital de nivel del combustible con testigo de
reserva 3. Pantalla 4. Indicador digital de temperatura del líquido de refrigeración motor con testigo de temperatura
máxima 5. Cuentarrevoluciones.
Testigo presente sólo en las versiones Diésel. En las versiones diésel el final de escala del cuentarrevoluciones está en
7000 rpm.
ADVERTENCIA La iluminación de los elementos gráficos del cuadro de instrumentos puede variar en función de las versiones.
73P05016J002
50
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

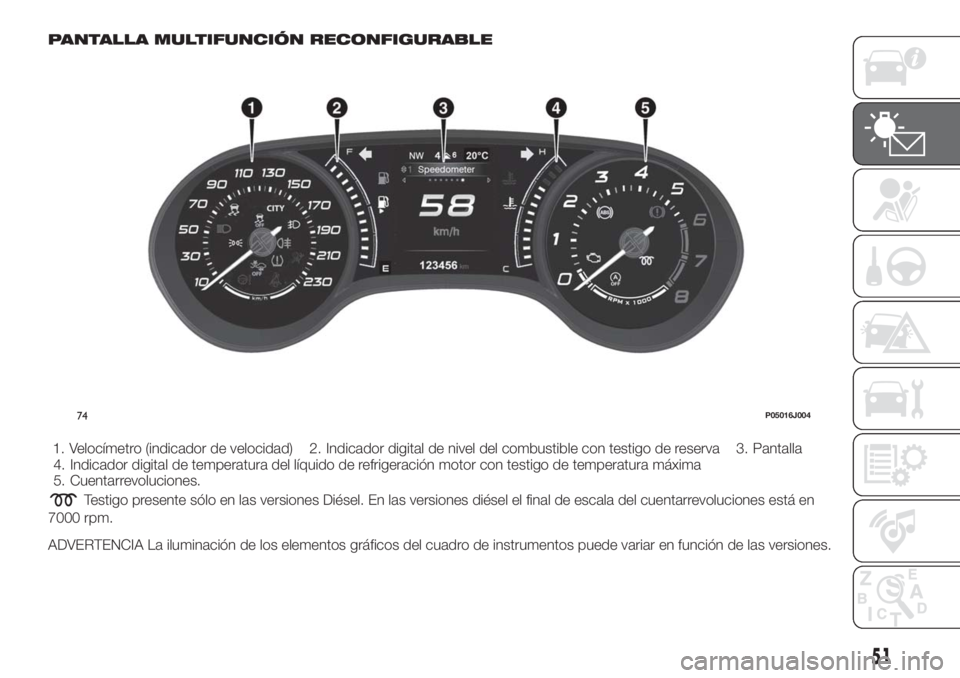

PANTALLA MULTIFUNCIÓN RECONFIGURABLE
1. Velocímetro (indicador de velocidad) 2. Indicador digital de nivel del combustible con testigo de reserva 3. Pantalla
4. Indicador digital de temperatura del líquido de refrigeración motor con testigo de temperatura máxima
5. Cuentarrevoluciones.
Testigo presente sólo en las versiones Diésel. En las versiones diésel el final de escala del cuentarrevoluciones está en
7000 rpm.
ADVERTENCIA La iluminación de los elementos gráficos del cuadro de instrumentos puede variar en función de las versiones.
74P05016J004
51

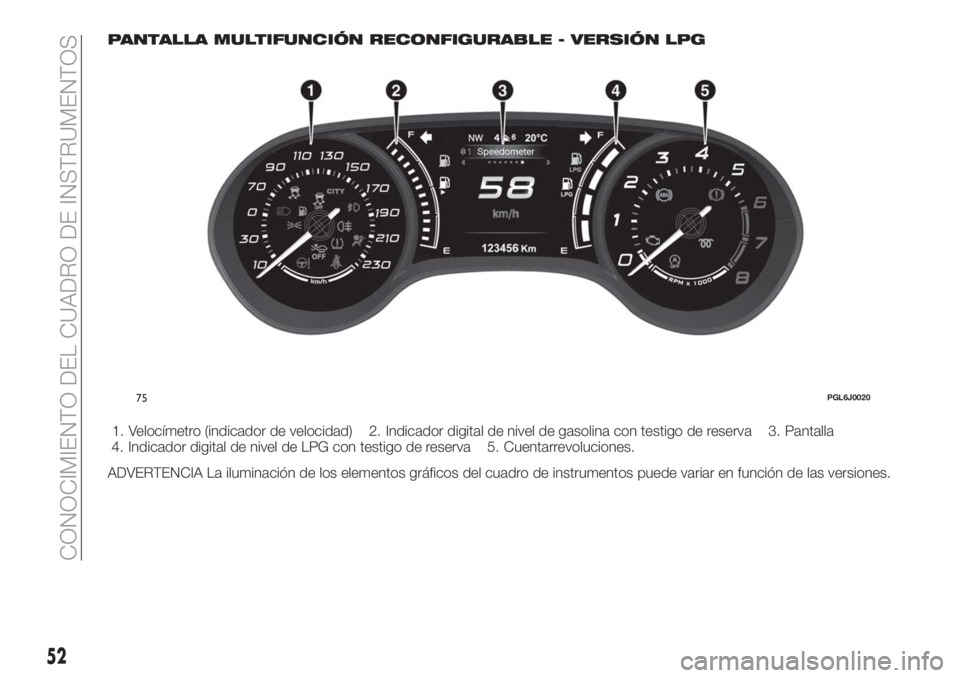

PANTALLA MULTIFUNCIÓN RECONFIGURABLE - VERSIÓN LPG
1. Velocímetro (indicador de velocidad) 2. Indicador digital de nivel de gasolina con testigo de reserva 3. Pantalla
4. Indicador digital de nivel de LPG con testigo de reserva 5. Cuentarrevoluciones.
ADVERTENCIA La iluminación de los elementos gráficos del cuadro de instrumentos puede variar en función de las versiones.
75PGL6J0020
52
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

PANTALLA
DESCRIPCIÓN
El vehículo está equipado con una
pantalla que ofrece información útil al
conductor durante el viaje.
Con el dispositivo de arranque en la
posición STOP y la llave extraída, al
abrir/cerrar una puerta la pantalla se
activa mostrando durante unos
segundos la hora y los kilómetros (o
millas) totales recorridos.
GEAR SHIFT INDICATOR
El sistema Gear Shift Indicator (GSI)
señala al conductor el mejor momento
para cambiar de marcha a través de
una indicación específica (2 fig. 76 en
las versiones con pantalla multifunción
o 4 fig. 77 en las versiones con pantalla
multifunción reconfigurable) en la
pantalla del cuadro de instrumentos.
A través del GSI se informa al
conductor de que el paso a otra
marcha permitiría reducir el consumo.
Cuando se visualiza el símbolo
en la
pantalla, el GSI propone pasar a una
marcha superior y cuando se visualiza
el símbolo
, a una inferior.La indicación en la pantalla permanece
encendida hasta que el conductor
efectúa el cambio de marcha o hasta
que las condiciones de marcha se
hacen adecuadas para reducir el
consumo.
En algunas versiones, también se
visualiza la marcha seleccionada o la
sugerida al lado de los símbolos
o
.
También es posible que se visualicen
los iconos
o, cuando el
GSI sugiere cambiar dos marchas por
encima o por debajo de la
seleccionada. En estas versiones,
cuando las condiciones de conducción
no requieren un cambio de marcha
para optimizar los consumos, el
sistema muestra exclusivamente la
indicación de la marcha seleccionada.
Durante el cambio de marcha, la
indicación de marcha seleccionada y la
sugerencia de cambio de marcha,
desaparecen de la pantalla y se
visualizan nuevamente al finalizar el
cambio de marcha.

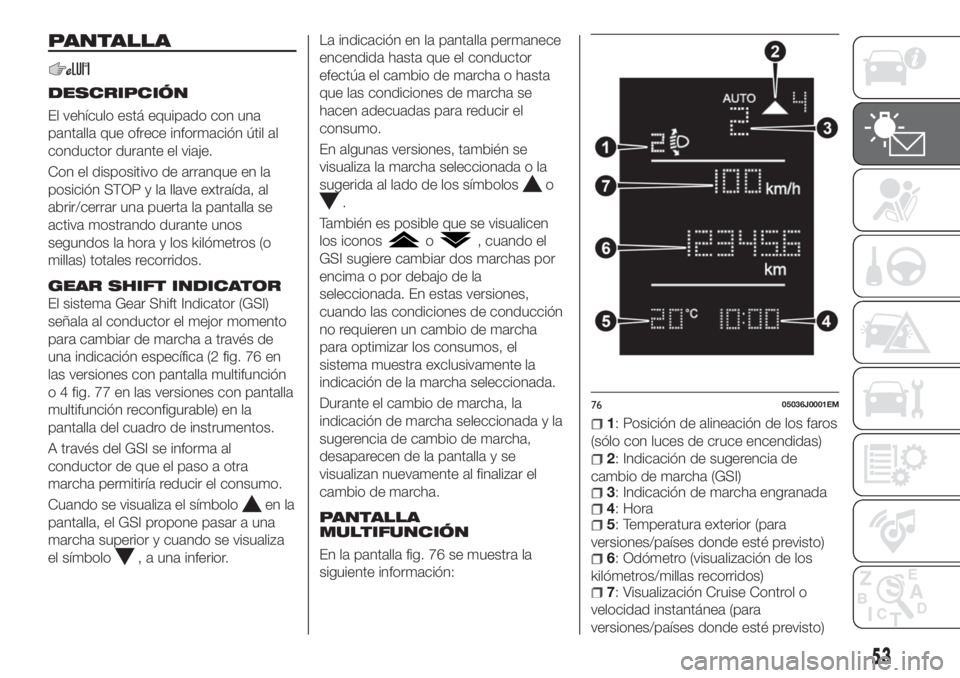

PANTALLA
MULTIFUNCIÓN
En la pantalla fig. 76 se muestra la
siguiente información:
1: Posición de alineación de los faros
(sólo con luces de cruce encendidas)
2: Indicación de sugerencia de
cambio de marcha (GSI)
3: Indicación de marcha engranada4: Hora5: Temperatura exterior (para
versiones/países donde esté previsto)
6: Odómetro (visualización de los
kilómetros/millas recorridos)
7: Visualización Cruise Control o
velocidad instantánea (para
versiones/países donde esté previsto)
7605036J0001EM
53

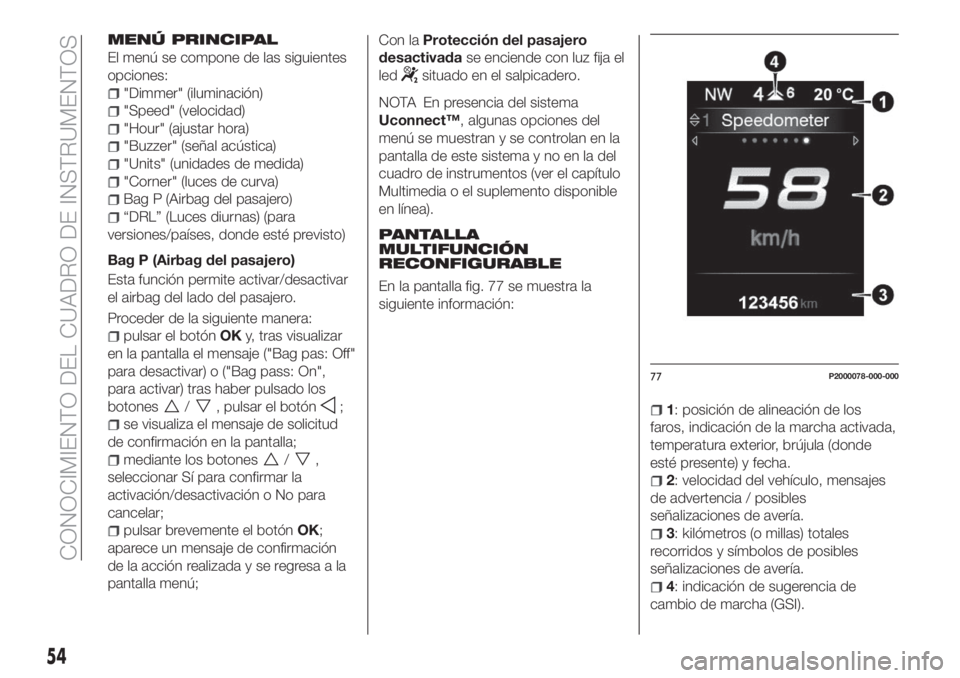

MENÚ PRINCIPAL
El menú se compone de las siguientes
opciones:
"Dimmer" (iluminación)
"Speed" (velocidad)
"Hour" (ajustar hora)
"Buzzer" (señal acústica)
"Units" (unidades de medida)
"Corner" (luces de curva)
Bag P (Airbag del pasajero)
“DRL” (Luces diurnas) (para
versiones/países, donde esté previsto)
Bag P (Airbag del pasajero)
Esta función permite activar/desactivar
el airbag del lado del pasajero.
Proceder de la siguiente manera:
pulsar el botónOKy, tras visualizar
en la pantalla el mensaje ("Bag pas: Off"
para desactivar) o ("Bag pass: On",
para activar) tras haber pulsado los
botones
/, pulsar el botón;
se visualiza el mensaje de solicitud
de confirmación en la pantalla;
mediante los botones/,
seleccionar Sí para confirmar la
activación/desactivación o No para
cancelar;
pulsar brevemente el botónOK;
aparece un mensaje de confirmación
de la acción realizada y se regresa a la
pantalla menú;Con laProtección del pasajero
desactivadase enciende con luz fija el
led
situado en el salpicadero.
NOTA En presencia del sistema
Uconnect™, algunas opciones del
menú se muestran y se controlan en la
pantalla de este sistema y no en la del
cuadro de instrumentos (ver el capítulo
Multimedia o el suplemento disponible
en línea).
PANTALLA
MULTIFUNCIÓN
RECONFIGURABLE
En la pantalla fig. 77 se muestra la
siguiente información:
1: posición de alineación de los
faros, indicación de la marcha activada,
temperatura exterior, brújula (donde
esté presente) y fecha.
2: velocidad del vehículo, mensajes
de advertencia / posibles
señalizaciones de avería.
3: kilómetros (o millas) totales
recorridos y símbolos de posibles
señalizaciones de avería.
4: indicación de sugerencia de
cambio de marcha (GSI).
77P2000078-000-000
54
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

MENÚ PRINCIPAL
El menú se compone de las siguientes
opciones:
TRIP
GSI
INFO VEHÍCULO
DRIVER ASSIST
AUDIO (función disponible en las
versiones y los países donde esté
presente)
TELÉFONO (función disponible en
las versiones y los países donde esté
presente)
NAVEGACIÓN (función disponible en
las versiones y los países donde esté
presente)
AVISOS
CONF. VEHÍCULO
Conf. Vehículo
Esta opción del menú permite modificar
los ajustes relativos a:
Pantalla;
Unidad de medida;
Reloj & Fecha;
Seguridad
Seguridad y asistencia;
Luces;
Puertas & Bloq.Puertas
Pantalla
Seleccionando la opción "Pantalla" se
puede acceder a los ajustes o
informaciones relativos a:
“Config.pantalla”, Lengua", "Verteléfono" (disponible en las versiones y
países donde esté presente), "Ver
navegación" (disponible en las
versiones y países donde esté
presente), "Reset automático Trip B",
“Luminosidad pantalla”.
Unidad de medida
Seleccionando la opción "Unidad de
medida" se puede seleccionar la unidad
de medida entre: "Imperial", "Métrica" y
"Personalizada".
Reloj & Fecha
Seleccionando la opción "Reloj & fecha"
se pueden hacer las siguientes
regulaciones: "Ajustar hora", "Formato
de hora" y "Ajustar fecha".
Seguridad
Seleccionando la opción "Seguridad"
se pueden realizar las siguientes
regulaciones: "AIRBAG pasajero",
"Señal acúst.velocidad",
"Zumb.cint.segur.".
La opción "AIRBAG pasajero" permite
activar/desactivar el airbag del
pasajero.Protección del pasajero
desactivada: encendido con luz fija del
ledsituado en el salpicadero.
Seguridad y asistencia
Seleccionando la opción "Seguridad y
asistencia" se pueden realizar las
siguientes regulaciones: Sensor delluvia, Volumen Avisos, Brake Control,
Brake C.Sensivity, Park Assist, Vol. Park
Assist.
Luces
Seleccionando la opción "Luces" se
pueden realizar las siguientes
regulaciones: "Luces de cortesía",
"Luces diurnas", "Luces cornering",
"Sensor faros" y "Follow me home".
Puertas & Bloqueo Puertas
Seleccionando la opción "Puertas &
Bloqueo Puertas" se pueden realizar las
siguientes regulaciones: "Autoclose",
"Parpadeo luces cierre" y "Desbloq.
puertas salida".
NOTA En presencia del sistema
Uconnect™, algunas opciones del
menú se muestran y se controlan en la
pantalla de este sistema y no en la del
cuadro de instrumentos (ver el capítulo
Multimedia o el suplemento disponible
en línea).
BOTONES DE MANDO
Están situados en el lado izquierdo del
volante fig. 78.
Permiten seleccionar e interactuar con
las opciones del menú principal de la
pantalla (ver lo descrito en el apartado
"Menú principal").
55

/: pulsar y soltar los botones
para acceder al menú principal y para
desplazarse hacia arriba o hacia abajo
por las diferentes opciones del menú y
de los submenús.
/: pulsar y soltar los botones
para acceder a las vistas de
información o a los submenús de una
opción del menú principal.
OK: pulsar el botón para
acceder/seleccionar las vistas de
información o los submenús de una
opción del menú principal. Mantener
pulsado el botón durante 1 segundo
para restablecer las funciones
mostradas/seleccionadas.
ORDENADOR DE
VIAJE (TRIP
COMPUTER)
El ordenador de viaje (Trip computer)
permite visualizar, con el dispositivo de
arranque en la posición MAR, los
valores relativos al estado de
funcionamiento del vehículo.
Esta función incluye dos memorias
separadas, denominadas "Trip A" y
"Trip B", en las cuales se registran los
datos del viaje de modo independiente
entre sí.
Las dos memorias se pueden poner a
cero.
El "Trip A" y el "Trip B" permiten
visualizar los siguientes valores:
Autonomía
Consumo instantáneo
Distancia (recorrida)
Consumo medio
Velocidad media
Tiempo de viaje (tiempo de
conducción)
NOTA Los datos visualizados pueden
ser diferentes en función del
equipamiento del vehículo.
Para realizar el reset de los valores,
pulsar y mantener pulsado elbotón
OKdel volante.NOTA Los valores "Autonomía" y
"Consumo instantáneo" no pueden
ponerse a cero.
7805036J0004EM7905036J0004EM
56
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

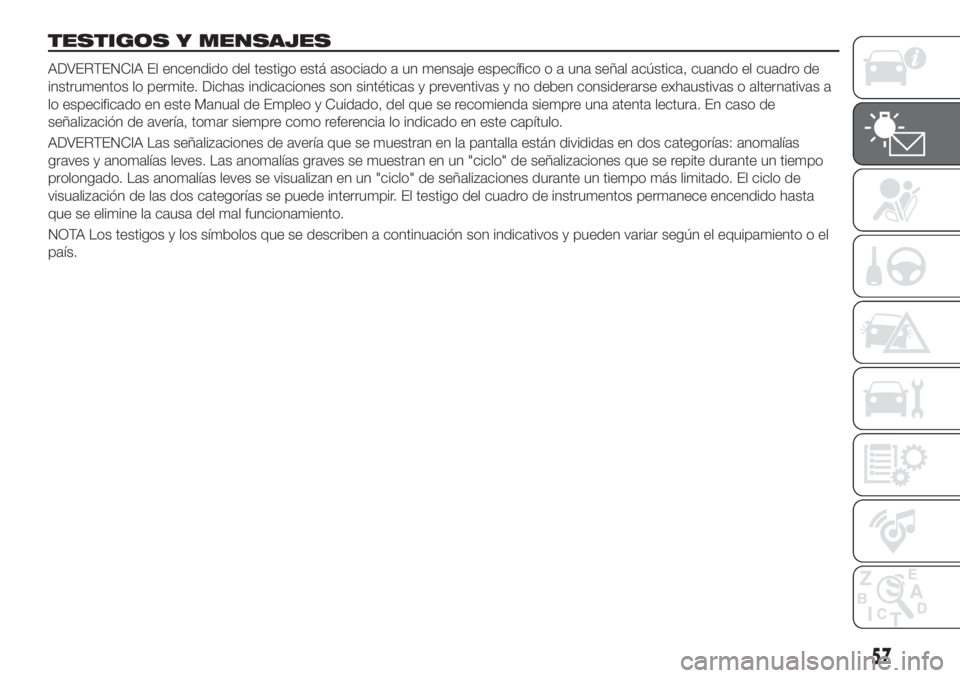

TESTIGOS Y MENSAJES
ADVERTENCIA El encendido del testigo está asociado a un mensaje específico o a una señal acústica, cuando el cuadro de
instrumentos lo permite. Dichas indicaciones son sintéticas y preventivas y no deben considerarse exhaustivas o alternativas a
lo especificado en este Manual de Empleo y Cuidado, del que se recomienda siempre una atenta lectura. En caso de
señalización de avería, tomar siempre como referencia lo indicado en este capítulo.
ADVERTENCIA Las señalizaciones de avería que se muestran en la pantalla están divididas en dos categorías: anomalías
graves y anomalías leves. Las anomalías graves se muestran en un "ciclo" de señalizaciones que se repite durante un tiempo
prolongado. Las anomalías leves se visualizan en un "ciclo" de señalizaciones durante un tiempo más limitado. El ciclo de
visualización de las dos categorías se puede interrumpir. El testigo del cuadro de instrumentos permanece encendido hasta
que se elimine la causa del mal funcionamiento.
NOTA Los testigos y los símbolos que se describen a continuación son indicativos y pueden variar según el equipamiento o el
país.
57

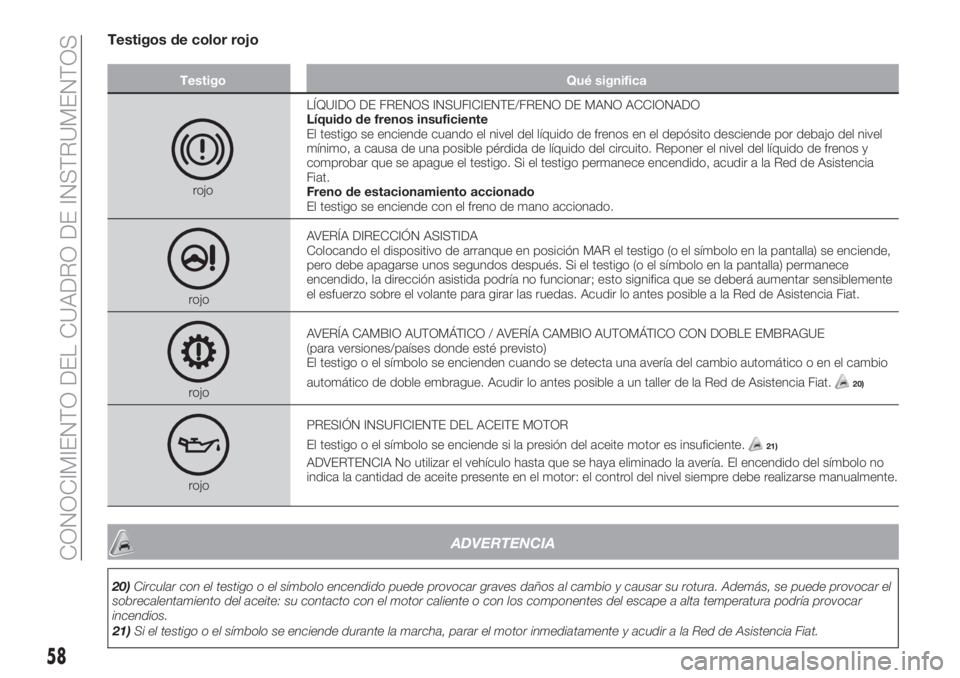

Testigos de color rojo
Testigo Qué significa
rojoLÍQUIDO DE FRENOS INSUFICIENTE/FRENO DE MANO ACCIONADO
Líquido de frenos insuficiente
El testigo se enciende cuando el nivel del líquido de frenos en el depósito desciende por debajo del nivel
mínimo, a causa de una posible pérdida de líquido del circuito. Reponer el nivel del líquido de frenos y
comprobar que se apague el testigo. Si el testigo permanece encendido, acudir a la Red de Asistencia
Fiat.
Freno de estacionamiento accionado
El testigo se enciende con el freno de mano accionado.
rojoAVERÍA DIRECCIÓN ASISTIDA
Colocando el dispositivo de arranque en posición MAR el testigo (o el símbolo en la pantalla) se enciende,
pero debe apagarse unos segundos después. Si el testigo (o el símbolo en la pantalla) permanece
encendido, la dirección asistida podría no funcionar; esto significa que se deberá aumentar sensiblemente
el esfuerzo sobre el volante para girar las ruedas. Acudir lo antes posible a la Red de Asistencia Fiat.
rojoAVERÍA CAMBIO AUTOMÁTICO / AVERÍA CAMBIO AUTOMÁTICO CON DOBLE EMBRAGUE
(para versiones/países donde esté previsto)
El testigo o el símbolo se encienden cuando se detecta una avería del cambio automático o en el cambio
automático de doble embrague. Acudir lo antes posible a un taller de la Red de Asistencia Fiat.20)
rojoPRESIÓN INSUFICIENTE DEL ACEITE MOTOR
El testigo o el símbolo se enciende si la presión del aceite motor es insuficiente.
21)
ADVERTENCIA No utilizar el vehículo hasta que se haya eliminado la avería. El encendido del símbolo no
indica la cantidad de aceite presente en el motor: el control del nivel siempre debe realizarse manualmente.
ADVERTENCIA
58
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS
20)Circular con el testigo o el símbolo encendido puede provocar graves daños al cambio y causar su rotura. Además, se puede provocar el
sobrecalentamiento del aceite: su contacto con el motor caliente o con los componentes del escape a alta temperatura podría provocar
incendios.
21)Si el testigo o el símbolo se enciende durante la marcha, parar el motor inmediatamente y acudir a la Red de Asistencia Fiat.
