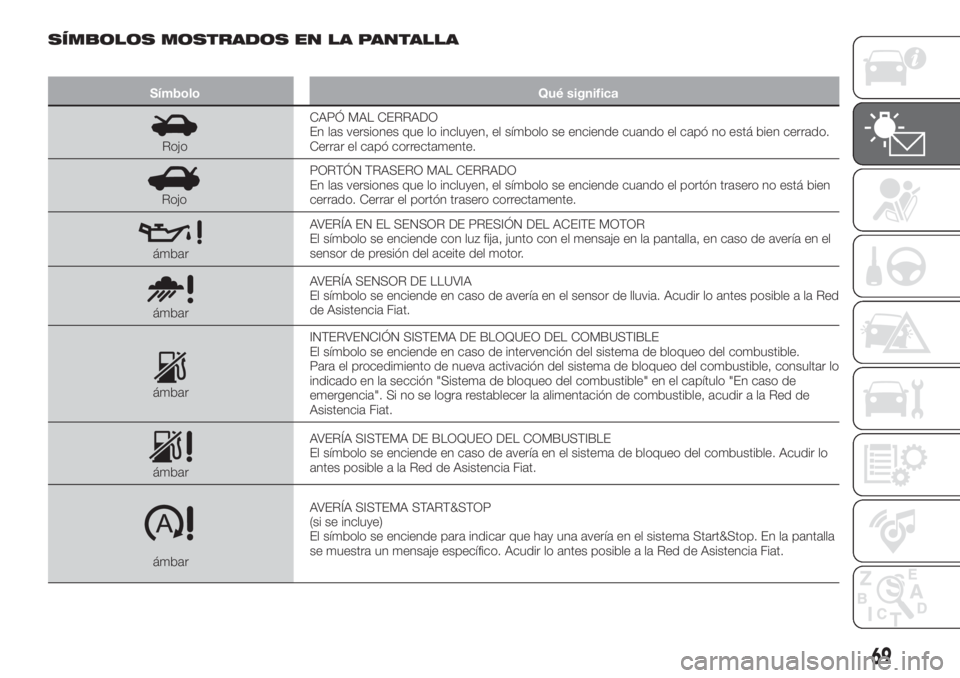

SÍMBOLOS MOSTRADOS EN LA PANTALLA
Símbolo Qué significa
RojoCAPÓ MAL CERRADO
En las versiones que lo incluyen, el símbolo se enciende cuando el capó no está bien cerrado.
Cerrar el capó correctamente.
RojoPORTÓN TRASERO MAL CERRADO
En las versiones que lo incluyen, el símbolo se enciende cuando el portón trasero no está bien
cerrado. Cerrar el portón trasero correctamente.
ámbarAVERÍA EN EL SENSOR DE PRESIÓN DEL ACEITE MOTOR
El símbolo se enciende con luz fija, junto con el mensaje en la pantalla, en caso de avería en el
sensor de presión del aceite del motor.
ámbarAVERÍA SENSOR DE LLUVIA
El símbolo se enciende en caso de avería en el sensor de lluvia. Acudir lo antes posible a la Red
de Asistencia Fiat.
ámbarINTERVENCIÓN SISTEMA DE BLOQUEO DEL COMBUSTIBLE
El símbolo se enciende en caso de intervención del sistema de bloqueo del combustible.
Para el procedimiento de nueva activación del sistema de bloqueo del combustible, consultar lo
indicado en la sección "Sistema de bloqueo del combustible" en el capítulo "En caso de
emergencia". Si no se logra restablecer la alimentación de combustible, acudir a la Red de
Asistencia Fiat.
ámbarAVERÍA SISTEMA DE BLOQUEO DEL COMBUSTIBLE
El símbolo se enciende en caso de avería en el sistema de bloqueo del combustible. Acudir lo
antes posible a la Red de Asistencia Fiat.
ámbarAVERÍA SISTEMA START&STOP
(si se incluye)
El símbolo se enciende para indicar que hay una avería en el sistema Start&Stop. En la pantalla
se muestra un mensaje específico. Acudir lo antes posible a la Red de Asistencia Fiat.
69

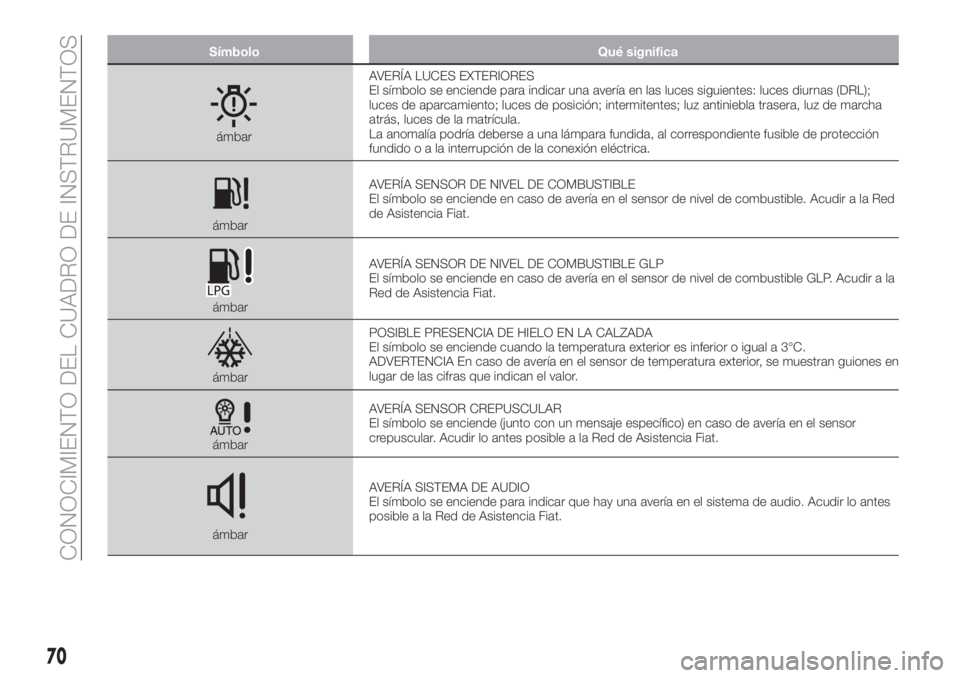

Símbolo Qué significa
ámbarAVERÍA LUCES EXTERIORES
El símbolo se enciende para indicar una avería en las luces siguientes: luces diurnas (DRL);
luces de aparcamiento; luces de posición; intermitentes; luz antiniebla trasera, luz de marcha
atrás, luces de la matrícula.
La anomalía podría deberse a una lámpara fundida, al correspondiente fusible de protección
fundidooalainterrupción de la conexión eléctrica.
ámbarAVERÍA SENSOR DE NIVEL DE COMBUSTIBLE
El símbolo se enciende en caso de avería en el sensor de nivel de combustible. Acudir a la Red
de Asistencia Fiat.
ámbarAVERÍA SENSOR DE NIVEL DE COMBUSTIBLE GLP
El símbolo se enciende en caso de avería en el sensor de nivel de combustible GLP. Acudir a la
Red de Asistencia Fiat.
ámbarPOSIBLE PRESENCIA DE HIELO EN LA CALZADA
El símbolo se enciende cuando la temperatura exterior es inferior o igual a 3°C.
ADVERTENCIA En caso de avería en el sensor de temperatura exterior, se muestran guiones en
lugar de las cifras que indican el valor.
ámbarAVERÍA SENSOR CREPUSCULAR
El símbolo se enciende (junto con un mensaje específico) en caso de avería en el sensor
crepuscular. Acudir lo antes posible a la Red de Asistencia Fiat.
ámbarAVERÍA SISTEMA DE AUDIO
El símbolo se enciende para indicar que hay una avería en el sistema de audio. Acudir lo antes
posible a la Red de Asistencia Fiat.
70
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Símbolo Qué significa
amarillo, ámbar o rojoAVERÍA SENSORES DE APARCAMIENTO (PARK ASSIST)
El símbolo amarillo se enciende en caso de avería temporal de los sensores de aparcamiento.
Si el problema permanece después de limpiar la zona de los sensores de aparcamiento, acudir
a la Red de Asistencia Fiat.
El símbolo rojo se enciende en caso de avería permanente de los sensores de aparcamiento.
La falta de funcionamiento podría deberse a una tensión insuficiente de la batería o posibles
averías en la instalación eléctrica. Acudir lo antes posible a la Red de Asistencia Fiat.
amarillo, ámbar o rojoAVERÍA SISTEMA FULL BRAKE CONTROL
El símbolo amarillo se enciende (junto al mensaje mostrado en la pantalla) en caso de avería
temporal del sistema Full Brake Control. Acudir lo antes posible a la Red de Asistencia Fiat.
El símbolo rojo se enciende (junto al mensaje mostrado en la pantalla) en caso de avería
permanente del sistema Full Brake Control. Acudir lo antes posible a la Red de Asistencia Fiat.
ámbarAVERÍA LIMITADOR DE VELOCIDAD (SPEED LIMITER)
El símbolo se enciende en caso de avería en el limitador de velocidad. Acudir lo antes posible a
la Red de Asistencia Fiat para que solucionen la avería.
ámbarAVERÍA ADAPTIVE CRUISE CONTROL
El símbolo se enciende y se visualiza el mensaje en la pantalla en caso de avería en el sistema
Adaptive Cruise Control. En este caso, acudir lo antes posible a la Red de Asistencia Fiat.
71

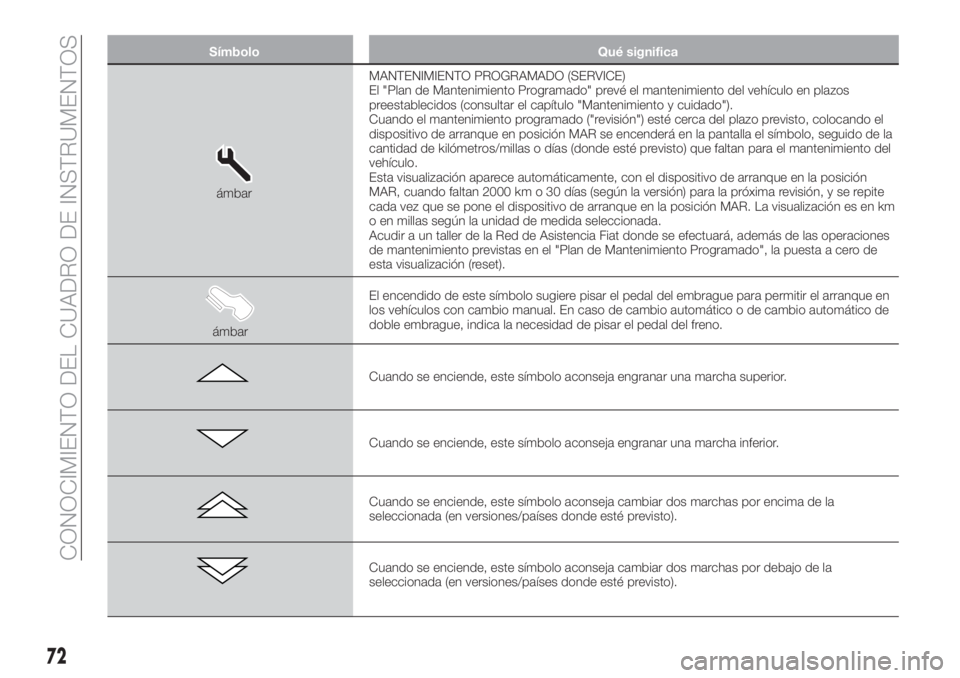

Símbolo Qué significa
ámbarMANTENIMIENTO PROGRAMADO (SERVICE)
El "Plan de Mantenimiento Programado" prevé el mantenimiento del vehículo en plazos
preestablecidos (consultar el capítulo "Mantenimiento y cuidado").
Cuando el mantenimiento programado ("revisión") esté cerca del plazo previsto, colocando el
dispositivo de arranque en posición MAR se encenderá en la pantalla el símbolo, seguido de la
cantidad de kilómetros/millas o días (donde esté previsto) que faltan para el mantenimiento del
vehículo.
Esta visualización aparece automáticamente, con el dispositivo de arranque en la posición
MAR, cuando faltan 2000 km o 30 días (según la versión) para la próxima revisión, y se repite
cada vez que se pone el dispositivo de arranque en la posición MAR. La visualización es en km
o en millas según la unidad de medida seleccionada.
Acudir a un taller de la Red de Asistencia Fiat donde se efectuará, además de las operaciones
de mantenimiento previstas en el "Plan de Mantenimiento Programado", la puesta a cero de
esta visualización (reset).
ámbarEl encendido de este símbolo sugiere pisar el pedal del embrague para permitir el arranque en
los vehículos con cambio manual. En caso de cambio automático o de cambio automático de
doble embrague, indica la necesidad de pisar el pedal del freno.
Cuando se enciende, este símbolo aconseja engranar una marcha superior.
Cuando se enciende, este símbolo aconseja engranar una marcha inferior.
Cuando se enciende, este símbolo aconseja cambiar dos marchas por encima de la
seleccionada (en versiones/países donde esté previsto).
Cuando se enciende, este símbolo aconseja cambiar dos marchas por debajo de la
seleccionada (en versiones/países donde esté previsto).
72
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

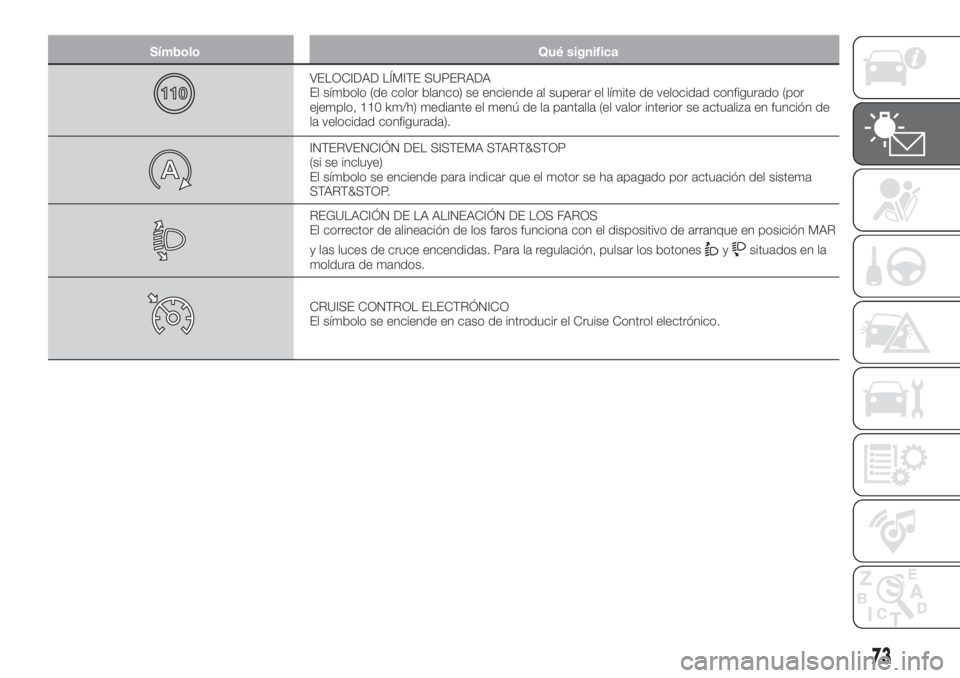

Símbolo Qué significa
VELOCIDAD LÍMITE SUPERADA
El símbolo (de color blanco) se enciende al superar el límite de velocidad configurado (por
ejemplo, 110 km/h) mediante el menú de la pantalla (el valor interior se actualiza en función de
la velocidad configurada).
INTERVENCIÓN DEL SISTEMA START&STOP
(si se incluye)
El símbolo se enciende para indicar que el motor se ha apagado por actuación del sistema
START&STOP.
REGULACIÓN DE LA ALINEACIÓN DE LOS FAROS
El corrector de alineación de los faros funciona con el dispositivo de arranque en posición MAR
y las luces de cruce encendidas. Para la regulación, pulsar los botones
ysituados en la
moldura de mandos.
CRUISE CONTROL ELECTRÓNICO
El símbolo se enciende en caso de introducir el Cruise Control electrónico.
73

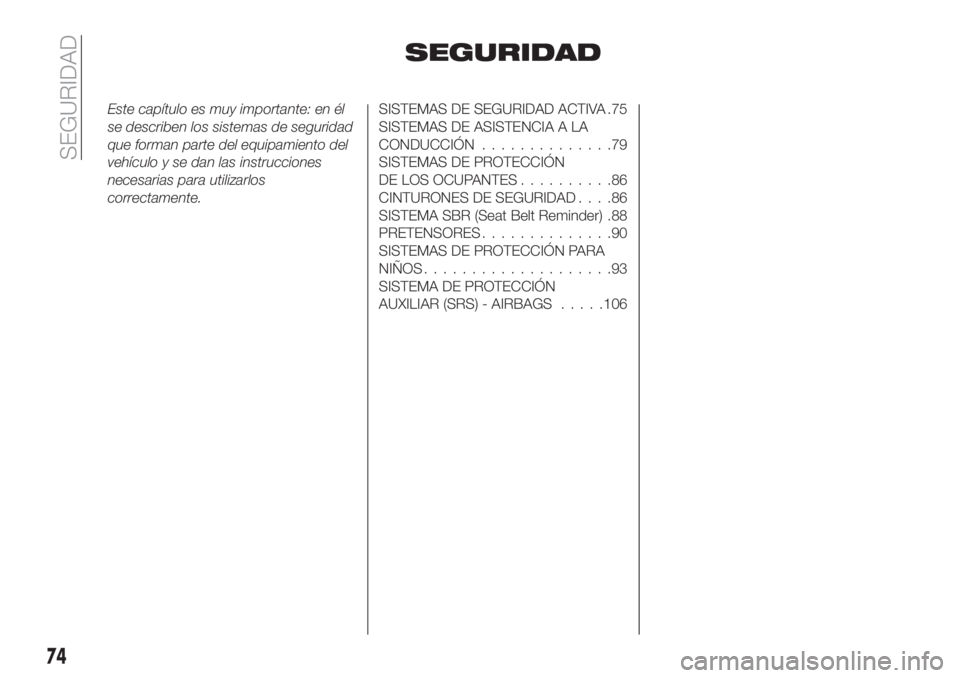

SEGURIDAD
Este capítulo es muy importante: en él
se describen los sistemas de seguridad
que forman parte del equipamiento del
vehículo y se dan las instrucciones
necesarias para utilizarlos
correctamente.SISTEMAS DE SEGURIDAD ACTIVA .75
SISTEMAS DE ASISTENCIA A LA
CONDUCCIÓN..............79
SISTEMAS DE PROTECCIÓN
DE LOS OCUPANTES..........86
CINTURONES DE SEGURIDAD....86
SISTEMA SBR (Seat Belt Reminder) .88
PRETENSORES..............90
SISTEMAS DE PROTECCIÓN PARA
NIÑOS....................93
SISTEMA DE PROTECCIÓN
AUXILIAR (SRS) - AIRBAGS.....106
74
SEGURIDAD

SISTEMAS DE
SEGURIDAD ACTIVA
El vehículo está equipado con los
siguientes dispositivos de seguridad
activa:
ABS (Anti-lock Braking System);
DTC (Drag Torque Control);
ESC (Electronic Stability Control);
TC (Traction Control);
PBA (Panic Brake Assist);
HHC (Hill Hold Control);
ERM (Electronic Rollover Mitigation);
TSC (Trailer Sway Control).
Para más información sobre el
funcionamiento de los sistemas, ver lo
descrito a continuación.
SISTEMA ABS (Anti-lock
Braking System)
Es un sistema que forma parte del
sistema de frenos y evita, sea cual sea
el estado del firme de la carretera y la
intensidad de la acción de frenado, el
bloqueo de una o varias ruedas
impidiendo que patinen, con el fin de
garantizar el control del vehículo incluso
durante una frenada de emergencia y
reduciendo la distancia de frenado.
El sistema interviene en frenada cuando
las ruedas están a punto de
bloquearse, en condiciones de frenada
de emergencia o de baja adherencia,
cuando los bloqueos pueden ser más
frecuentes.El sistema también aumenta la
capacidad de control y la estabilidad
del vehículo cuando se frena en una
superficie con diferentes tipos de
adherencia entre las ruedas del lado
derecho e izquierdo o en curva.
Completa el sistema el EBD (Electronic
Braking Force Distribution) que
distribuye la acción de frenado entre las
ruedas delanteras y traseras.
Intervención del sistema
La intervención del ABS se indica a
través de una ligera pulsación del pedal
de freno y un ruido: se trata de un
comportamiento completamente
normal del sistema en fase de
intervención.37) 38) 39) 40) 40) 42) 43)
SISTEMA DTC (Drag
Torque Control)
El sistema evita el bloqueo de las
ruedas motrices que podría verificarse,
por ejemplo, si se suelta de improviso el
pedal del acelerador o se baja de
marcha bruscamente en condiciones
de escasa adherencia. En esa
situación, el efecto de frenado del
motor podría causar el deslizamiento
de las ruedas motrices con la
consiguiente pérdida de estabilidad del
vehículo.Cuando el sistema DTC detecta este
inconveniente, aumenta la velocidad del
motor para mantener la estabilidad y las
condiciones de estabilidad.
SISTEMA ESC
(Electronic Stability
Control)
El sistema ESC mejora el control de la
dirección y la estabilidad del vehículo en
diferentes condiciones de conducción.
El sistema ESC corrige el subviraje y el
sobreviraje del vehículo, repartiendo el
frenado en las ruedas de manera
adecuada. Además, el par suministrado
por el motor puede reducirse para
mantener el control del vehículo.
El sistema ESC utiliza sensores
instalados en el vehículo para
interpretar la trayectoria que el
conductor desea seguir y la compara
con la real del vehículo. Cuando la
trayectoria deseada y la real son
diferentes, el sistema ESC interviene
contrarrestando el subviraje o el
sobreviraje del vehículo.
Sobreviraje: se produce cuando el
vehículo gira más de lo debido para el
ángulo del volante realizado.
Subviraje: se produce cuando el
vehículo gira menos de lo debido para
el ángulo del volante realizado.
75

Intervención del sistema
La intervención del sistema se indica
mediante el parpadeo del testigo
en
el cuadro de instrumentos, para
informar al conductor de que el
vehículo está en condiciones críticas de
estabilidad y adherencia.
44) 45) 46) 47) 48)
SISTEMA TC (Traction
Control)
El sistema actúa automáticamente en
caso de deslizamiento, de pérdida de
adherencia sobre firme mojado
(aquaplaning) y de aceleración sobre
superficies deslizantes, nevadas o
heladas, etc. de una o ambas ruedas
motrices En función de las condiciones
de deslizamiento, se activan dos
lógicas de control diferentes:
si el deslizamiento afecta a las dos
ruedas motrices, el sistema actúa
reduciendo la potencia transmitida por
el motor;
si el deslizamiento sólo afecta a una
de las dos ruedas motrices, la función
BLD (Brake Limited Differential) se
activa frenando automáticamente la
rueda que patina (se simula el
comportamiento de un diferencial
autoblocante). Esto determinará un
aumento de trasferencia del par motor
a la rueda que no patina.Esta función permanece activa también
si se seleccionan las modalidades
"Sistemas parcialmente deshabilitados"
y "Sistemas deshabilitados" (ver lo
descrito en las páginas siguientes).
Intervención del sistema
La intervención del sistema se indica
mediante el parpadeo del testigo
en
el cuadro de instrumentos, para
informar al conductor de que el
vehículo está en condiciones críticas de
estabilidad y adherencia.
49) 50) 51) 52) 53)
SISTEMA PBA (Panic
Brake Assist)
El sistema PBA se ha diseñado para
optimizar la capacidad de frenado del
vehículo durante una frenada de
emergencia.
El sistema detecta la frenada de
emergencia monitorizando la velocidad
y la fuerza con la que se pisa el pedal
del freno y aplica, en consecuencia, la
presión óptima en los frenos. Esto
puede ayudar a reducir la distancia de
frenado: el sistema PBA complementa
así el sistema ABS.
Se logra la máxima asistencia del
sistema PBA al pisar muy rápidamente
el pedal del freno. Asimismo, para
obtener la máxima funcionalidad del
sistema, es necesario pisarcontinuamente el pedal del freno
durante la frenada, evitando pisarlo
intermitentemente. No reducir la presión
en el pedal del freno hasta que ya no
sea necesario frenar.
El sistema PBA se desactiva cuando se
suelta el pedal del freno.
55) 55) 56)
SISTEMA HHC (Hill Hold
Control)
Forma parte del sistema ESC y facilita
el arranque en subida, activándose
automáticamente en los siguientes
casos:
en subida: con el vehículo parado en
una carretera con una pendiente
superior al 5%, motor arrancado, freno
pisado y cambio en punto muerto o
con una marcha engranada que no sea
la marcha atrás;
en bajada: con el vehículo parado en
una carretera con una pendiente
superior al 5%, motor arrancado, freno
pisado y marcha atrás engranada.
En fase de aceleración la centralita del
sistema ESC mantiene la presión de
frenado en las ruedas hasta que se
alcanza el par motor necesario para el
arranque, o en cualquier caso durante
un tiempo máximo de 2 segundos,
permitiendo pasar fácilmente el pie
derecho del freno al acelerador.
76
SEGURIDAD

Pasados 2 segundos, si no se ha
efectuado la puesta en marcha, el
sistema se desactiva automáticamente
disminuyendo poco a poco la presión
de frenado. Durante esta fase puede
escucharse un ruido típico del
desenganche mecánico de los frenos,
que indica el inminente movimiento del
vehículo.
57) 58)
SISTEMA ERM
(Electronic Rollover
Mitigation)
El sistema controla la tendencia a la
elevación de las ruedas del suelo en
caso de que el conductor efectúe
maniobras extremas como al evitar
repentinamente un obstáculo, sobre
todo en carreteras en mal estado.
Si se producen estas condiciones, en el
cuadro de instrumentos parpadea el
testigo
y el sistema, ajustando los
frenos y la potencia del motor, reduce la
posibilidad de que las ruedas se
levanten del suelo. Sin embargo, no se
puede evitar la tendencia al vuelco del
vehículo si el fenómeno se debe a
causas como la conducción en
pendientes laterales pronunciadas o el
impacto contra objetos u otros
vehículos.
59)
SISTEMA TSC (Trailer
Sway Control)
El sistema utiliza una serie de sensores
situados en el vehículo para detectar el
exceso de derrape del remolque y
tomar las precauciones necesarias para
detenerlo.
Para compensar el efecto del derrape
del remolque, el sistema puede reducir
la potencia del motor e intervenir en las
ruedas correspondientes. Al detectar
un exceso de derrape del remolque, el
sistema TSC se activa
automáticamente.
Intervención del sistema
Cuando el sistema está activo, en el
cuadro de instrumentos parpadea el
testigo
, la potencia del motor se
reduce y puede observarse que alguna
de las ruedas frena, debido al intento
de detener el derrape del remolque.
60) 61)
ADVERTENCIA
37)Cuando el ABS está interviniendo y se
notan las pulsaciones en el pedal del freno,
no disminuir la presión y seguir pisando el
pedal sin ningún temor; de este modo, el
espacio de frenada será el mínimo posible
permitido por el estado del firme de la
calzada.38)Para obtener el máximo rendimiento
del sistema de frenos, es necesario
recorrer 500 km aproximadamente para su
ajuste: durante este período no se debe
frenar de manera brusca, continua o
prolongada.
39)Si el ABS interviene, significa que se
está alcanzando el límite de adherencia
entre los neumáticos y el firme de la
carretera: será necesario disminuir la
velocidad para adaptar la marcha a la
adherencia disponible.
40)El sistema ABS no puede contrariar las
leyes naturales de la física ni aumentar la
adherencia permitida por el estado de la
calzada.
41)El sistema ABS no puede evitar los
accidentes, incluidos aquellos debidos a
una velocidad excesiva en curva, al
conducir sobre superficies con baja
adherencia o en caso de aquaplaning.
42)Las capacidades del sistema ABS no
deben probarse de manera irresponsable y
peligrosa, comprometiendo la seguridad
del conductor y de los demás ocupantes.
43)Para el funcionamiento correcto del
sistema ABS es indispensable que los
neumáticos sean de la misma marca y del
mismo tipo en todas las ruedas, que estén
en buen estado y sobre todo que respeten
el tipo y las dimensiones indicadas.
44)El sistema ESC no puede modificar las
leyes naturales de la física ni aumentar la
adherencia según las condiciones de la
calle.
45)El sistema ESC no puede evitar los
accidentes, incluidos aquellos debidos a
una velocidad excesiva en curva, al
conducir sobre superficies con baja
adherencia o en caso de aquaplaning.
77

46)Las funciones del sistema ESC nunca
deben probarse de manera irresponsable y
peligrosa, comprometiendo la seguridad
de todos los usuarios de la carretera
47)Para el funcionamiento correcto del
sistema ESC es indispensable que los
neumáticos sean de la misma marca y del
mismo tipo en todas las ruedas, que estén
en buen estado y sobre todo que respeten
el tipo y las dimensiones indicadas.
48)Las prestaciones del sistema ESC no
deben inducir al conductor a correr riesgos
inútiles e innecesarios. El estilo de
conducción debe adaptarse siempre al
estado de la calzada, a la visibilidad y al
tráfico. La responsabilidad de la seguridad
en carretera corresponde siempre al
conductor.
49)Para el funcionamiento correcto del
sistema TC es indispensable que los
neumáticos sean de la misma marca y del
mismo tipo en todas las ruedas, que estén
en buen estado y sobre todo que respeten
el tipo y las dimensiones indicadas.
50)Las prestaciones del sistema TC no
deben inducir al conductor a correr riesgos
inútiles e innecesarios. El estilo de
conducción debe adaptarse siempre al
estado de la calzada, a la visibilidad y al
tráfico. La responsabilidad de la seguridad
en carretera corresponde siempre al
conductor.
51)El sistema TC no puede modificar las
leyes naturales de la física ni aumentar la
adherencia permitida por el estado de la
calzada.
52)El sistema TC no puede evitar los
accidentes, incluidos aquellos debidos a
una velocidad excesiva en curva, al
conducir sobre superficies con baja
adherencia o en caso de aquaplaning.53)Las funciones del sistema TC nunca
deben probarse de manera irresponsable y
peligrosa, comprometiendo la seguridad
propia y de todos los usuarios de la
carretera.
54)El sistema PBA no puede modificar las
leyes naturales de la física ni aumentar la
adherencia permitida por el estado de la
calzada.
55)El sistema PBA no puede evitar los
accidentes, incluidos aquellos debidos a
una velocidad excesiva en curva, al
conducir sobre superficies con baja
adherencia o en caso de aquaplaning.
56)Las capacidades del sistema PBA
nunca deben probarse de manera
irresponsable y peligrosa, comprometiendo
la seguridad del conductor, de los demás
ocupantes a bordo del vehículo y de todos
los demás usuarios de la carretera.
57)El sistema Hill Hold Control no es un
freno de estacionamiento, por lo tanto, no
abandonar el vehículo sin haber accionado
el freno de mano, apagado el motor y
haber engranado la primera marcha
dejando así parado el vehículo en
condiciones de seguridad (para más
información ver lo descrito en el apartado
"En parada" del capítulo "Arranque y
conducción").
58)Pueden haber situaciones con
pendientes poco pronunciadas (inferiores
al 8%), en condiciones de vehículo
cargado, en las que el sistema Hill Hold
Control podría no activarse y causar un
ligero retraso y aumentando así el riesgo
de una colisión con otro vehículo o un
objeto. La responsabilidad de la seguridad
en carretera corresponde siempre al
conductor.59)Las prestaciones de un vehículo
equipado con ERM no deben ponerse a
prueba de una manera imprudente y
peligrosa, con la posibilidad de afectar a la
seguridad del conductor y de otras
personas.
60)En caso de tracción de remolques se
recomienda siempre, durante la guía, la
máxima cautela. No superar nunca las
cargas máximas admitidas (ver el apartado
"Pesos" en el capítulo "Datos técnicos").
61)El sistema TSC no es capaz de parar el
patinazo de cualquier remolque. Si el
sistema se activa durante la marcha,
aminorar la velocidad, detener el vehículo
en un lugar seguro y colocar
correctamente la carga para impedir que el
remolque derrape.
78
SEGURIDAD
