tirer la languette 4 fig. 198 vers le bas
avec une main et extraire la clé en la
tirant vers l'extérieur en utilisant l'autre
main ;
après avoir retiré la clé, remonter le
revêtement inférieur 3 fig. 197 , en
s'assurant qu'il est correctement
bloqué et visser à fond les vis de
fixation 2.
ATTENTION
70)Il est conseillé de faire exécuter le
remontage auprès du Réseau Après-vente
Fiat. Si l'on souhaite procéder de manière
autonome, veiller à ce que les agrafes de
fixation soient bien accouplées. Dans le cas
contraire, le revêtement inférieur mal fixé au
revêtement supérieur risque de s'avérer
bruyant.

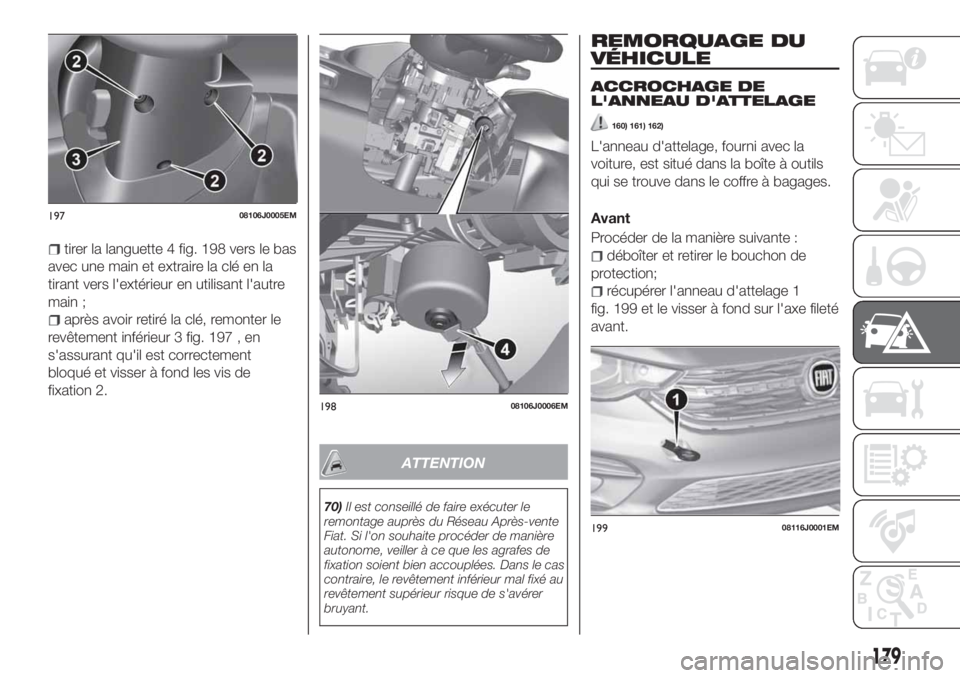

REMORQUAGE DU
VÉHICULE
ACCROCHAGE DE
L'ANNEAU D'ATTELAGE
160) 161) 162)
L'anneau d'attelage, fourni avec la
voiture, est situé dans la boîte à outils
qui se trouve dans le coffre à bagages.
Avant
Procéder de la manière suivante :
déboîter et retirer le bouchon de
protection;
récupérer l'anneau d'attelage 1
fig. 199 et le visser à fond sur l'axe fileté
avant.
19708106J0005EM
19808106J0006EM
19908116J0001EM
179

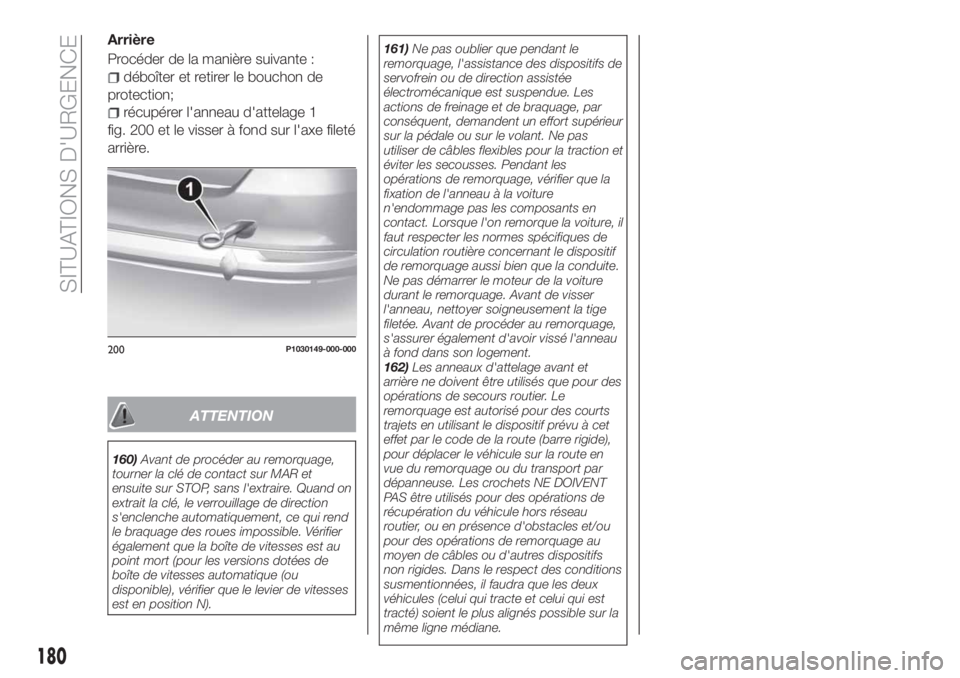

Arrière
Procéder de la manière suivante :
déboîter et retirer le bouchon de
protection;
récupérer l'anneau d'attelage 1
fig. 200 et le visser à fond sur l'axe fileté
arrière.
ATTENTION
160)Avant de procéder au remorquage,
tourner la clé de contact sur MAR et
ensuite sur STOP, sans l'extraire. Quand on
extrait la clé, le verrouillage de direction
s'enclenche automatiquement, ce qui rend
le braquage des roues impossible. Vérifier
également que la boîte de vitesses est au
point mort (pour les versions dotées de
boîte de vitesses automatique (ou
disponible), vérifier que le levier de vitesses
est en position N).161)Ne pas oublier que pendant le
remorquage, l'assistance des dispositifs de
servofrein ou de direction assistée
électromécanique est suspendue. Les
actions de freinage et de braquage, par
conséquent, demandent un effort supérieur
sur la pédale ou sur le volant. Ne pas
utiliser de câbles flexibles pour la traction et
éviter les secousses. Pendant les
opérations de remorquage, vérifier que la
fixation de l'anneau à la voiture
n'endommage pas les composants en
contact. Lorsque l'on remorque la voiture, il
faut respecter les normes spécifiques de
circulation routière concernant le dispositif
de remorquage aussi bien que la conduite.
Ne pas démarrer le moteur de la voiture
durant le remorquage. Avant de visser
l'anneau, nettoyer soigneusement la tige
filetée. Avant de procéder au remorquage,
s'assurer également d'avoir vissé l'anneau
à fond dans son logement.
162)Les anneaux d'attelage avant et
arrière ne doivent être utilisés que pour des
opérations de secours routier. Le
remorquage est autorisé pour des courts
trajets en utilisant le dispositif prévu à cet
effet par le code de la route (barre rigide),
pour déplacer le véhicule sur la route en
vue du remorquage ou du transport par
dépanneuse. Les crochets NE DOIVENT
PAS être utilisés pour des opérations de
récupération du véhicule hors réseau
routier, ou en présence d'obstacles et/ou
pour des opérations de remorquage au
moyen de câbles ou d'autres dispositifs
non rigides. Dans le respect des conditions
susmentionnées, il faudra que les deux
véhicules (celui qui tracte et celui qui est
tracté) soient le plus alignés possible sur la
même ligne médiane.
200P1030149-000-000
180
SITUATIONS D'URGENCE

ENTRETIEN DU VÉHICULE
Un entretien soigné de votre voiture
permet de maintenir ses performances,
de réduire les frais de gestion associés
et de conserver l'efficacité des
systèmes de sécurité dans le temps.
Ce chapitre explique comment faire.ENTRETIEN PROGRAMMÉ......182
COMPARTIMENT MOTEUR.....194
RECHARGE DE LA BATTERIE. . . .205
PROCÉDURES D'ENTRETIEN. . . .206
SOULÈVEMENT DE LA VOITURE . .210
ROUES ET PNEUS...........210
CARROSSERIE.............211
HABITACLE................213
181

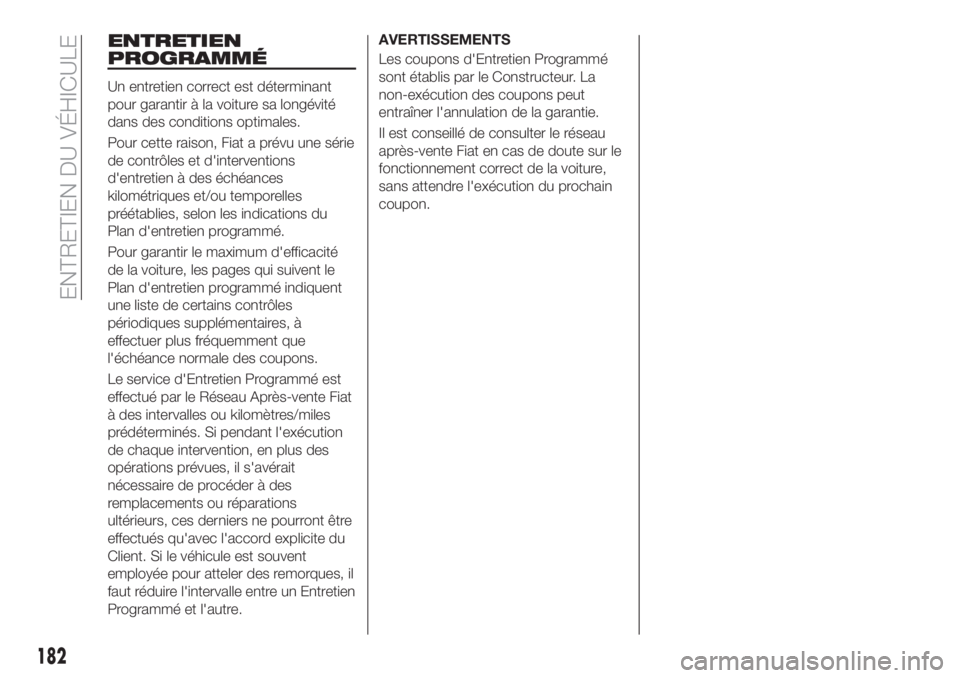

ENTRETIEN
PROGRAMMÉ
Un entretien correct est déterminant
pour garantir à la voiture sa longévité
dans des conditions optimales.
Pour cette raison, Fiat a prévu une série
de contrôles et d'interventions
d'entretien à des échéances
kilométriques et/ou temporelles
préétablies, selon les indications du
Plan d'entretien programmé.
Pour garantir le maximum d'efficacité
de la voiture, les pages qui suivent le
Plan d'entretien programmé indiquent
une liste de certains contrôles
périodiques supplémentaires, à
effectuer plus fréquemment que
l'échéance normale des coupons.
Le service d'Entretien Programmé est
effectué par le Réseau Après-vente Fiat
à des intervalles ou kilomètres/miles
prédéterminés. Si pendant l'exécution
de chaque intervention, en plus des
opérations prévues, il s'avérait
nécessaire de procéder à des
remplacements ou réparations
ultérieurs, ces derniers ne pourront être
effectués qu'avec l'accord explicite du
Client. Si le véhicule est souvent
employée pour atteler des remorques, il
faut réduire l'intervalle entre un Entretien
Programmé et l'autre.AVERTISSEMENTS
Les coupons d'Entretien Programmé
sont établis par le Constructeur. La
non-exécution des coupons peut
entraîner l'annulation de la garantie.
Il est conseillé de consulter le réseau
après-vente Fiat en cas de doute sur le
fonctionnement correct de la voiture,
sans attendre l'exécution du prochain
coupon.
182
ENTRETIEN DU VÉHICULE

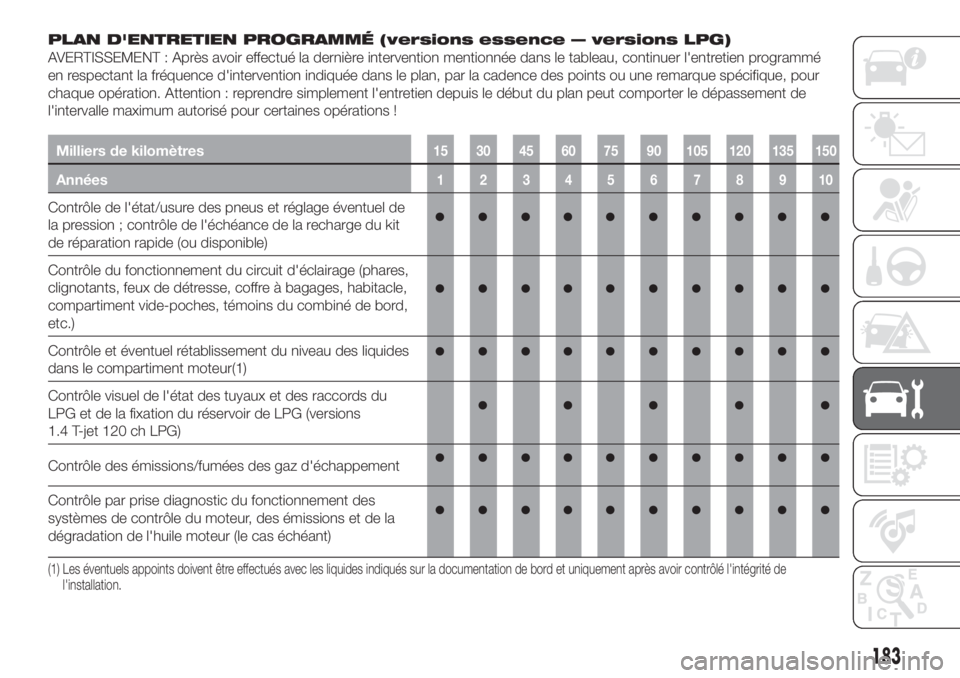

PLAN D'ENTRETIEN PROGRAMMÉ (versions essence — versions LPG)
AVERTISSEMENT : Après avoir effectué la dernière intervention mentionnée dans le tableau, continuer l'entretien programmé
en respectant la fréquence d'intervention indiquée dans le plan, par la cadence des points ou une remarque spécifique, pour
chaque opération. Attention : reprendre simplement l'entretien depuis le début du plan peut comporter le dépassement de
l'intervalle maximum autorisé pour certaines opérations !

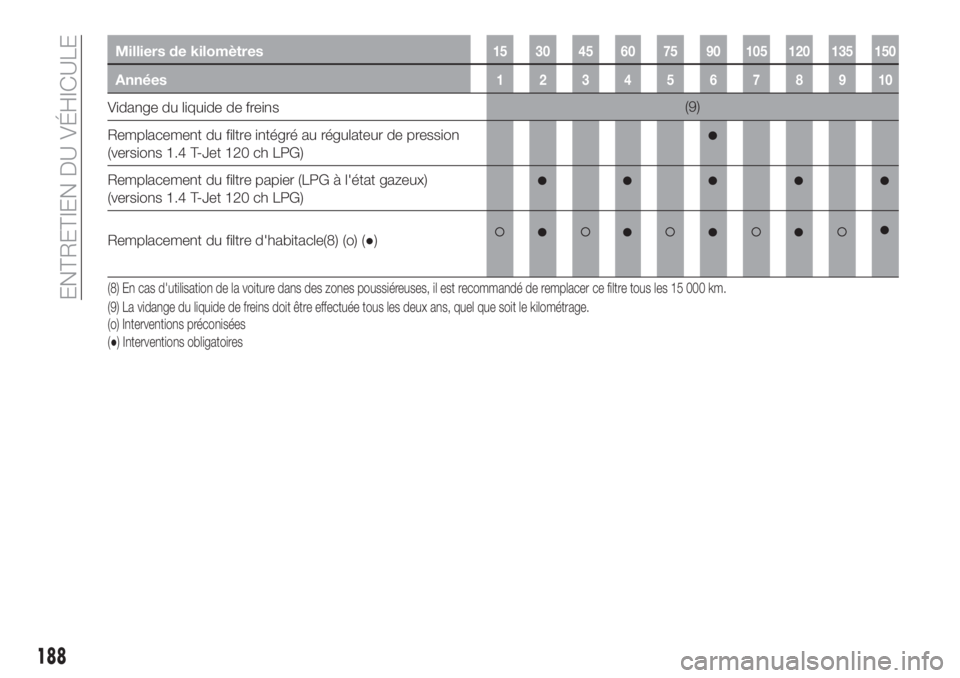

Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910
Contrôle de l'état/usure des pneus et réglage éventuel de
la pression ; contrôle de l'échéance de la recharge du kit
de réparation rapide (ou disponible)
Contrôle du fonctionnement du circuit d'éclairage (phares,
clignotants, feux de détresse, coffre à bagages, habitacle,
compartiment vide-poches, témoins du combiné de bord,
etc.)
Contrôle et éventuel rétablissement du niveau des liquides
dans le compartiment moteur(1)
Contrôle visuel de l'état des tuyaux et des raccords du
LPG et de la fixation du réservoir de LPG (versions
1.4 T-jet 120 ch LPG)
Contrôle des émissions/fumées des gaz d'échappement
Contrôle par prise diagnostic du fonctionnement des
systèmes de contrôle du moteur, des émissions et de la
dégradation de l'huile moteur (le cas échéant)
(1) Les éventuels appoints doivent être effectués avec les liquides indiqués sur la documentation de bord et uniquement après avoir contrôlé l'intégrité de
l'installation.
183

Milliers de kilomètres15 30 45 60 75 90 105 120 135 150

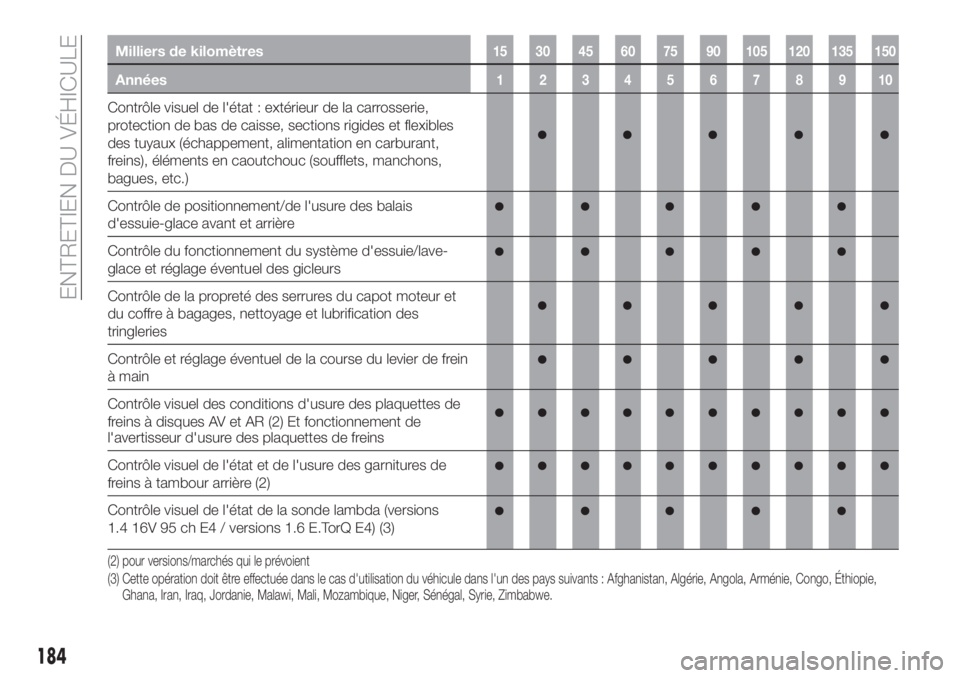

Années12345678910
Contrôle visuel de l'état : extérieur de la carrosserie,
protection de bas de caisse, sections rigides et flexibles
des tuyaux (échappement, alimentation en carburant,
freins), éléments en caoutchouc (soufflets, manchons,
bagues, etc.)
Contrôle de positionnement/de l'usure des balais
d'essuie-glace avant et arrière
Contrôle du fonctionnement du système d'essuie/lave-
glace et réglage éventuel des gicleurs
Contrôle de la propreté des serrures du capot moteur et
du coffre à bagages, nettoyage et lubrification des
tringleries
Contrôle et réglage éventuel de la course du levier de frein
à main
Contrôle visuel des conditions d'usure des plaquettes de
freins à disques AV et AR (2)
Et fonctionnement de
l'avertisseur d'usure des plaquettes de freins
Contrôle visuel de l'état et de l'usure des garnitures de
freins à tambour arrière (2)
Contrôle visuel de l'état de la sonde lambda (versions
1.4 16V 95 ch E4 / versions 1.6 E.TorQ E4) (3)
(2) pour versions/marchés qui le prévoient
(3) Cette opération doit être effectuée dans le cas d'utilisation du véhicule dans l'un des pays suivants : Afghanistan, Algérie, Angola, Arménie, Congo, Éthiopie,
Ghana, Iran, Iraq, Jordanie, Malawi, Mali, Mozambique, Niger, Sénégal, Syrie, Zimbabwe.
184
ENTRETIEN DU VÉHICULE

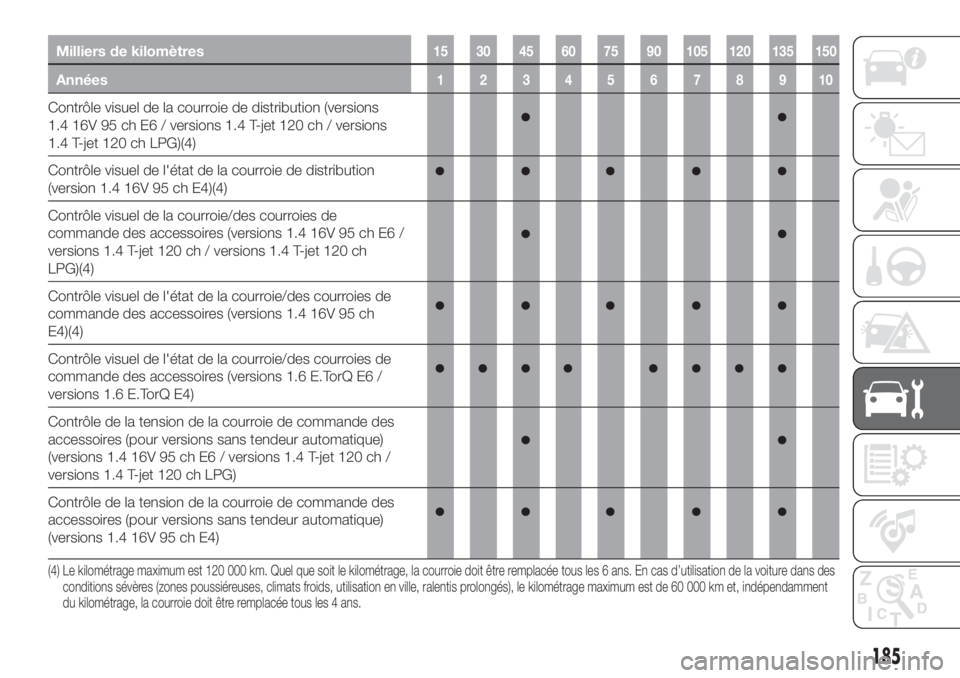

Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910
Contrôle visuel de la courroie de distribution (versions
1.4 16V 95 ch E6 / versions 1.4 T-jet 120 ch / versions
1.4 T-jet 120 ch LPG)(4)
Contrôle visuel de l'état de la courroie de distribution
(version 1.4 16V 95 ch E4)(4)
Contrôle visuel de la courroie/des courroies de
commande des accessoires (versions 1.4 16V 95 ch E6 /
versions 1.4 T-jet 120 ch / versions 1.4 T-jet 120 ch
LPG)(4)
Contrôle visuel de l'état de la courroie/des courroies de
commande des accessoires (versions 1.4 16V 95 ch
E4)(4)
Contrôle visuel de l'état de la courroie/des courroies de
commande des accessoires (versions 1.6 E.TorQ E6 /
versions 1.6 E.TorQ E4)
Contrôle de la tension de la courroie de commande des
accessoires (pour versions sans tendeur automatique)
(versions 1.4 16V 95 ch E6 / versions 1.4 T-jet 120 ch /
versions 1.4 T-jet 120 ch LPG)
Contrôle de la tension de la courroie de commande des
accessoires (pour versions sans tendeur automatique)
(versions 1.4 16V 95 ch E4)
(4) Le kilométrage maximum est 120 000 km. Quel que soit le kilométrage, la courroie doit être remplacée tous les 6 ans. En cas d’utilisation de la voiture dans des
conditions sévères (zones poussiéreuses, climats froids, utilisation en ville, ralentis prolongés), le kilométrage maximum est de 60 000 km et, indépendamment
du kilométrage, la courroie doit être remplacée tous les 4 ans.
185

Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910
Contrôle de la tension de la courroie de commande des

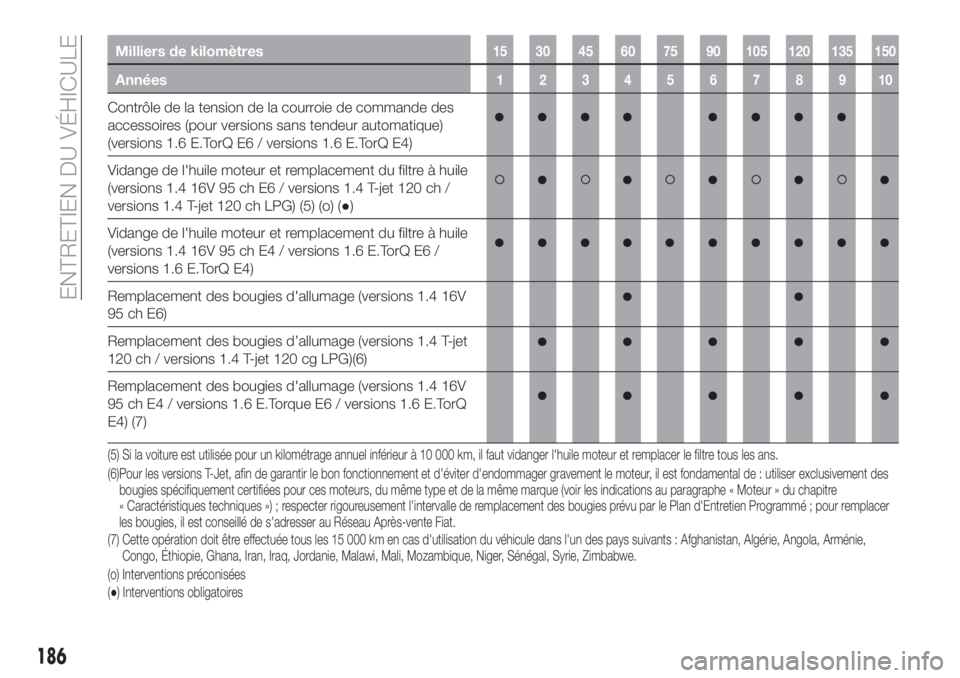

accessoires (pour versions sans tendeur automatique)
(versions 1.6 E.TorQ E6 / versions 1.6 E.TorQ E4)
Vidange de l'huile moteur et remplacement du filtre à huile
(versions 1.4 16V 95 ch E6 / versions 1.4 T-jet 120 ch /
versions 1.4 T-jet 120 ch LPG) (5) (o) (●)
Vidange de l'huile moteur et remplacement du filtre à huile
(versions 1.4 16V 95 ch E4 / versions 1.6 E.TorQ E6 /
versions 1.6 E.TorQ E4)
Remplacement des bougies d'allumage (versions 1.4 16V
95 ch E6)
Remplacement des bougies d’allumage (versions 1.4 T-jet
120 ch / versions 1.4 T-jet 120 cg LPG)(6)
Remplacement des bougies d'allumage (versions 1.4 16V
95 ch E4 / versions 1.6 E.Torque E6 / versions 1.6 E.TorQ
E4) (7)
(5) Si la voiture est utilisée pour un kilométrage annuel inférieur à 10 000 km, il faut vidanger l'huile moteur et remplacer le filtre tous les ans.
(o) Interventions préconisées
(●) Interventions obligatoires (6)Pour les versions T-Jet, afin de garantir le bon fonctionnement et d'éviter d'endommager gravement le moteur, il est fondamental de : utiliser exclusivement des
bougies spécifiquement certifiées pour ces moteurs, du même type et de la même marque (voir les indications au paragraphe « Moteur » du chapitre
« Caractéristiques techniques ») ; respecter rigoureusement l'intervalle de remplacement des bougies prévu par le Plan d'Entretien Programmé ; pour remplacer
les bougies, il est conseillé de s'adresser au Réseau Après-vente Fiat.
(7) Cette opération doit être effectuée tous les 15 000 km en cas d'utilisation du véhicule dans l'un des pays suivants : Afghanistan, Algérie, Angola,Arménie,
Congo, Éthiopie, Ghana, Iran, Iraq, Jordanie, Malawi, Mali, Mozambique, Niger, Sénégal, Syrie, Zimbabwe.
186
ENTRETIEN DU VÉHICULE

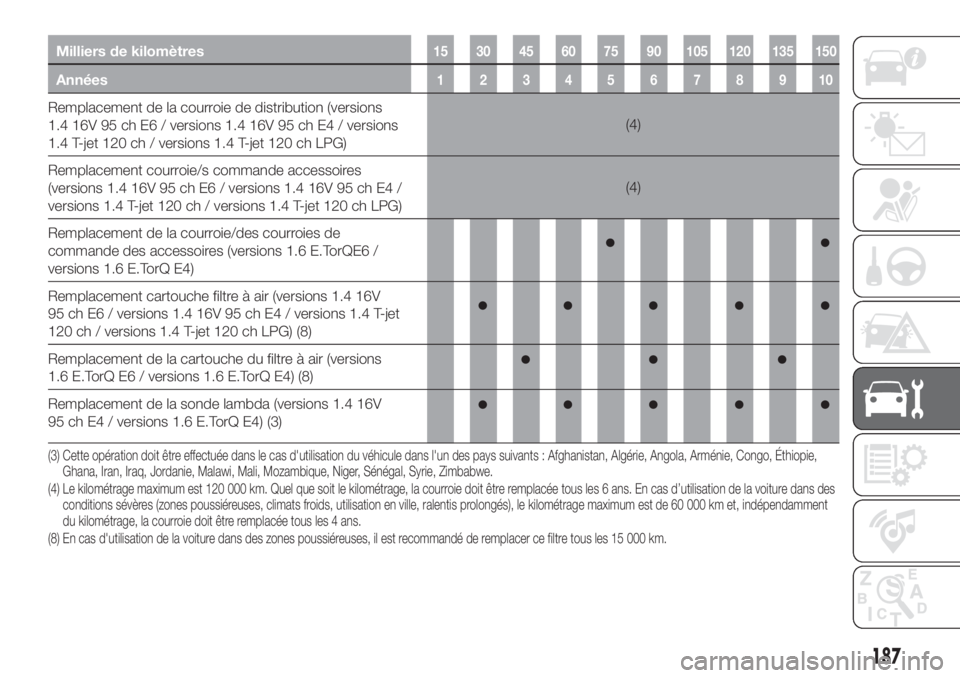

Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910
Remplacement de la courroie de distribution (versions
1.4 16V 95 ch E6 / versions 1.4 16V 95 ch E4 / versions
1.4 T-jet 120 ch / versions 1.4 T-jet 120 ch LPG)(4)
Remplacement courroie/s commande accessoires
(versions 1.4 16V 95 ch E6 / versions 1.4 16V 95 ch E4 /
versions 1.4 T-jet 120 ch / versions 1.4 T-jet 120 ch LPG)(4)
Remplacement de la courroie/des courroies de
commande des accessoires (versions 1.6 E.TorQE6 /
versions 1.6 E.TorQ E4)
Remplacement cartouche filtre à air (versions 1.4 16V
95 ch E6 / versions 1.4 16V 95 ch E4 / versions 1.4 T-jet
120 ch / versions 1.4 T-jet 120 ch LPG) (8)
Remplacement de la cartouche du filtre à air (versions
1.6 E.TorQ E6 / versions 1.6 E.TorQ E4) (8)
Remplacement de la sonde lambda (versions 1.4 16V
95 ch E4 / versions 1.6 E.TorQ E4) (3)
(4) Le kilométrage maximum est 120 000 km. Quel que soit le kilométrage, la courroie doit être remplacée tous les 6 ans. En cas d’utilisation de la voiture dans des
conditions sévères (zones poussiéreuses, climats froids, utilisation en ville, ralentis prolongés), le kilométrage maximum est de 60 000 km et, indépendamment
du kilométrage, la courroie doit être remplacée tous les 4 ans.
(8) En cas d'utilisation de la voiture dans des zones poussiéreuses, il est recommandé de remplacer ce filtre tous les 15 000 km. (3) Cette opération doit être effectuée dans le cas d'utilisation du véhicule dans l'un des pays suivants : Afghanistan, Algérie, Angola, Arménie, Congo, Éthiopie,
Ghana, Iran, Iraq, Jordanie, Malawi, Mali, Mozambique, Niger, Sénégal, Syrie, Zimbabwe.
187

Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910
Vidange du liquide de freins(9)
Remplacement du filtre intégré au régulateur de pression
(versions 1.4 T-Jet 120 ch LPG)
Remplacement du filtre papier (LPG à l'état gazeux)
(versions 1.4 T-Jet 120 ch LPG)
Remplacement du filtre d'habitacle(8) (o) (●)
(9) La vidange du liquide de freins doit être effectuée tous les deux ans, quel que soit le kilométrage. (8) En cas d'utilisation de la voiture dans des zones poussiéreuses, il est recommandé de remplacer ce filtre tous les 15 000 km.
(o) Interventions préconisées
(●) Interventions obligatoires
188
ENTRETIEN DU VÉHICULE
