FIAT TIPO 5DOORS STATION WAGON 2018 Notice d'entretien (in French)

Version 1.6 E-TorQ E4
1. Liquide de freins 2. Batterie 3. Liquide lave-glace/lave-lunette arrière 4. Liquide de refroidissement du moteur
5. Jauge de contrôle du niveau d'huile moteur 6. Bouchon/Remplissage d'huile moteur
206P09026J001
199

Version 1.6 16V Multijet / 1.6 16V Multijet ECO
1. Liquide de freins 2. Batterie 3. Liquide lave-glace/lave-lunette arrière 4. Liquide de refroidissement du moteur
5. Jauge de contrôle du niveau d'huile moteur 6. Bouchon/Remplissage d'huile moteur
20709026J0003EM
200
ENTRETIEN DU VÉHICULE

Versions 1.3 Multijet 95 ch
1. Liquide de freins 2. Batterie 3. Liquide lave-glace/lave-lunette arrière 4. Liquide de refroidissement du moteur
5. Jauge de contrôle du niveau d'huile moteur 6. Bouchon/Remplissage d'huile moteur
20809026J0002EM
201

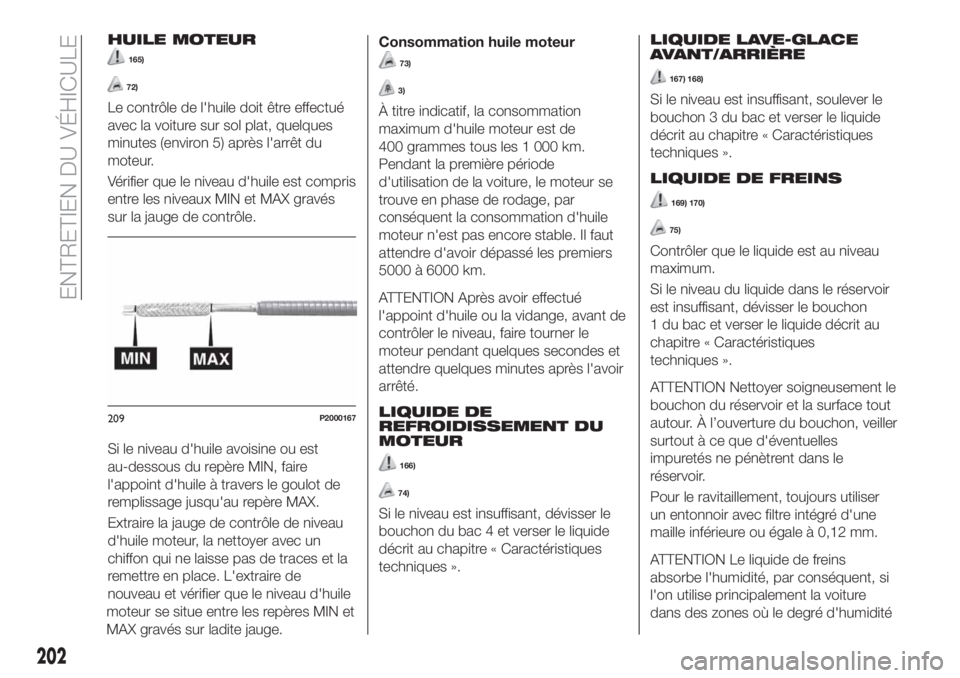

HUILE MOTEUR
165)
72)
Le contrôle de l'huile doit être effectué
avec la voiture sur sol plat, quelques
minutes (environ 5) après l'arrêt du
moteur.
Vérifier que le niveau d'huile est compris
entre les niveaux MIN et MAX gravés
sur la jauge de contrôle.
Si le niveau d'huile avoisine ou est
au-dessous du repère MIN, faire
l'appoint d'huile à travers le goulot de
remplissage jusqu'au repère MAX.
Extraire la jauge de contrôle de niveau
d'huile moteur, la nettoyer avec un
chiffon qui ne laisse pas de traces et la
remettre en place. L'extraire de
nouveau et vérifier que le niveau d'huile
moteur se situe entre les repères MIN et
MAX gravés sur ladite jauge.Consommation huile moteur
73)
3)
À titre indicatif, la consommation
maximum d'huile moteur est de
400 grammes tous les 1 000 km.
Pendant la première période
d'utilisation de la voiture, le moteur se
trouve en phase de rodage, par
conséquent la consommation d'huile
moteur n'est pas encore stable. Il faut
attendre d'avoir dépassé les premiers
5000 à 6000 km.
ATTENTION Après avoir effectué
l'appoint d'huile ou la vidange, avant de
contrôler le niveau, faire tourner le
moteur pendant quelques secondes et
attendre quelques minutes après l'avoir
arrêté.
LIQUIDE DE
REFROIDISSEMENT DU
MOTEUR
166)
74)
Si le niveau est insuffisant, dévisser le
bouchon du bac 4 et verser le liquide
décrit au chapitre « Caractéristiques
techniques ».
LIQUIDE LAVE-GLACE
AVANT/ARRIÈRE
167) 168)
Si le niveau est insuffisant, soulever le
bouchon 3 du bac et verser le liquide
décrit au chapitre « Caractéristiques
techniques ».
LIQUIDE DE FREINS
169) 170)
75)
Contrôler que le liquide est au niveau
maximum.
Si le niveau du liquide dans le réservoir
est insuffisant, dévisser le bouchon
1 du bac et verser le liquide décrit au
chapitre « Caractéristiques
techniques ».
ATTENTION Nettoyer soigneusement le
bouchon du réservoir et la surface tout
autour. À l’ouverture du bouchon, veiller
surtout à ce que d'éventuelles
impuretés ne pénètrent dans le
réservoir.
Pour le ravitaillement, toujours utiliser
un entonnoir avec filtre intégré d'une
maille inférieure ou égale à 0,12 mm.
ATTENTION Le liquide de freins
absorbe l'humidité, par conséquent, si
l'on utilise principalement la voiture
dans des zones où le degré d'humidité
209P2000167
202
ENTRETIEN DU VÉHICULE

atmosphérique est élevé, le liquide doit
être remplacé plus fréquemment que
prévu par le « Plan d'Entretien
Programmé ».
HUILE DU SYSTÈME DE
COMMANDE B.V.
AUTOMATIQUE/
AUTOMATIQUE À DOUBLE
EMBRAYAGE
(selon le modèle)
4)
Pour le contrôle du niveau d'huile de
commande de la boîte de vitesses,
s'adresser exclusivement au Réseau
Après-vente Fiat.
BATTERIE
171) 172) 173)
75)
5)
La batterie n'exige aucun appoint en
eau distillée de l'électrolyte.
Un contrôle périodique de son état,
confié au Réseau Après-vente Fiat, est
néanmoins nécessaire.
Remplacement de la batterie
En cas de besoin, remplacer la batterie
par une pièce d'origine ayant les
mêmes caractéristiques. Pour
l'entretien de la batterie, se conformer
strictement aux indications fournies par
le Fabriquant.
CONSEILS UTILES POUR
PROLONGER LA DURÉE
DE VIE DE LA BATTERIE
Conseils utiles pour prolonger la
durée de vie de la batterie
Pour éviter que la batterie ne se
décharge rapidement et pour en
préserver la fonctionnalité, suivre
scrupuleusement les indications
suivantes :
quand on gare la voiture, s'assurer
que les portes, les capots et les trappes
soient bien fermés pour éviter que des
plafonniers ne restent allumés à
l'intérieur de l'habitacle ;
éteindre les feux des plafonniers
intérieurs : de toute façon la voiture est
équipée d’un système de coupure
automatique des feux intérieures ;
le moteur coupé, éviter de laisser des
dispositifs allumés pendant longtemps
(par ex. autoradio, feux de détresse,
etc.) ;
avant toute intervention sur
l'équipement électrique, débrancher le
câble du pôle négatif de la batterie.
Si après l'achat de la voiture l'utilisateur
souhaite installer des accessoires
électriques à absorption de courant
permanent (par ex. alarme, etc.) ou des
accessoires influençant le bilan
électrique, s'adresser au Réseau
Après-vente Fiat pour que sonpersonnel qualifié puisse évaluer
l'absorption électrique totale.
77)
ATTENTION Suite à une dépose de la
batterie, il est nécessaire d'initialiser la
direction comme l'indique l'allumage du
témoin
sur le combiné de bord (ou
symbole sur l'écran). Pour exécuter
cette procédure, il suffit de tourner le
volant d'une extrémité à l'autre, ou tout
simplement, de continuer tout droit sur
une centaine de mètres.
ATTENTION La batterie maintenue
pendant longtemps à un état de charge
inférieure à 50 % subit des dommages
dus à la sulfatation, ce qui réduit sa
capacité et son aptitude au démarrage.
Elle est aussi plus exposée au risque de
gel (qui peut se produire même à -10
°C). En cas d'immobilisation prolongée,
voir le paragraphe « Inactivité prolongée
de la voiture » au chapitre « Démarrage
et conduite ».
ATTENTION
163)Ne jamais fumer durant une
intervention dans le compartiment moteur :
il pourrait y avoir du gaz ou des vapeurs
inflammables, avec risque d’incendie.
203

164)Lorsque le moteur est chaud, agir
avec extrême prudence à l'intérieur du
compartiment moteur : risque de brûlures.
Ne pas s'approcher excessivement du
ventilateur de refroidissement du radiateur :
le ventilateur électrique peut se mettre en
mouvement, risque de lésions. Attention
aux écharpes, cravates et vêtements non
adhérents : ils peuvent être entraînés par
les éléments en mouvement.
165)En cas d'appoint du niveau d'huile
moteur, attendre que le moteur refroidisse
avant d'intervenir sur le bouchon de
remplissage, notamment sur les voitures
dotées de bouchon en aluminium (le cas
échéant). ATTENTION : risque de brûlures !
166)Le circuit de refroidissement est
pressurisé. Au besoin, ne remplacer le
bouchon que par une pièce d'origine, sous
peine de détérioration du circuit. Lorsque le
moteur est chaud, ne jamais ôter le
bouchon du bac : risque de brûlures.
167)Ne jamais voyager avec le réservoir
de lave-glaces vide : l'action du lave-glace
est fondamentale pour améliorer la
visibilité. Le fonctionnement fréquent du
dispositif sans liquide risque
d'endommager ou de détériorer
rapidement certaines de ses pièces.
168)Certains additifs commerciaux du
liquide pour lave-glace sont inflammables :
le compartiment moteur contient des
parties chaudes qui, en contact, pourraient
provoquer un incendie.
169)Le liquide de freins est toxique et très
fortement corrosif. En cas de contact
accidentel, laver immédiatement les
endroits concernés à l'eau et au savon
neutre, puis rincer abondamment. En cas
d'ingestion, s'adresser immédiatement à
un médecin.170)Le symbolesur le bidon indique
que le liquide de freins est de type
synthétique et non minéral. L'utilisation de
liquides de type minéral endommage
définitivement les joints spéciaux en
caoutchouc du système de freinage.
171)Le liquide contenu dans la batterie est
toxique et corrosif. Éviter tout contact avec
la peau et les yeux. Ne pas s'approcher de
la batterie avec des flammes nues ou de
possibles sources d'étincelles : risque
d'explosion et d'incendie.
172)Le fonctionnement avec un niveau de
liquide trop bas endommage
irréparablement la batterie et peut même la
faire exploser.
173)Lorsqu'il faut intervenir sur la batterie
ou à proximité, toujours se protéger les
yeux avec des lunettes prévues à cet effet.
ATTENTION
71)Attention, pendant les opérations
d'appoint, ne pas confondre les différents
types de liquides : ils sont tous
incompatibles entre eux ! Faire l'appoint
avec un liquide inadapté pourrait
endommager gravement la voiture.
72)Le niveau d'huile ne doit jamais
dépasser le repère MAX.
73)Ne pas faire l'appoint avec une huile
ayant des caractéristiques différentes de
celle qui est déjà dans le moteur.74)Le circuit de refroidissement du moteur
utilise le fluide de protection antigel
PARAFLU
UP. Pour l'appoint éventuel,
utiliser un fluide du même type que celui
qui se trouve dans le circuit de
refroidissement. Le fluide PARAFLU
UPne
peut être mélangé avec aucun autre fluide.
Si cela devait se produire, ne démarrer en
aucun cas le moteur et s'adresser au
Réseau Après-vente Fiat.
75)Veiller à ce que le liquide de freins, qui
est très corrosif, ne vienne au contact avec
les parties peintes. Si ceci venait à se
produire, laver immédiatement à l'eau.
76)Si la voiture doit rester immobilisée
longtemps dans des conditions de froid
intense, démonter la batterie et la
transporter dans un lieu chauffé, pour éviter
qu'elle ne gèle.
77)Le mauvais montage d'accessoires
électriques et électroniques peut provoquer
des dommages graves à la voiture. Si on
souhaite installer des accessoires (par ex.
antivol, radiotéléphone, etc.) après l'achat
de la voiture, s'adresser au Réseau
Après-vente Fiat, qui est en mesure de
conseiller les dispositifs les plus adaptés et
surtout d'évaluer s'il est nécessaire
d'utiliser une batterie d'une capacité plus
importante.
204
ENTRETIEN DU VÉHICULE

ATTENTION
3)L'huile usagée du moteur et le filtre
remplacé contiennent des substances
nocives pour l'environnement. Pour la
vidange de l'huile et le remplacement des
filtres, il est conseillé de s'adresser au
Réseau Après-vente Fiat.
4)L'huile de B.V. vidangée contient des
substances nocives pour l'environnement.
Pour la vidange de l'huile, il est conseillé de
s'adresser au Réseau Après-vente Fiat.
5)Les batteries contiennent des
substances très dangereuses pour
l'environnement. Pour faire remplacer la
batterie, s'adresser au Réseau Après-vente
Fiat.
RECHARGE DE LA
BATTERIE
AVERTISSEMENTS
ATTENTION La description de la
procédure de recharge de la batterie
n'est donnée qu'à titre indicatif. Pour
effectuer cette opération, s'adresser au
Réseau Après-vente Fiat.
ATTENTION Avant de procéder au
débranchement de l'alimentation
électrique de la batterie, attendre au
moins 1 minute après avoir mis le
dispositif de démarrage sur STOP et
après avoir fermé la porte côté
conducteur. Au rebranchement suivant
de l'alimentation électrique de la
batterie, s'assurer que le dispositif de
démarrage soit sur STOP et que la
porte côté conducteur soit fermée.
ATTENTION Il est conseillé de procéder
à une charge lente à bas ampérage
pendant 24 heures environ. Une charge
plus longue pourrait endommager la
batterie.
ATTENTION Il est essentiel que les
câbles du circuit électrique soient
correctement reliés à la batterie,
c'est-à-dire le câble positif (+) à la
borne positive et le câble négatif (–) à la
borne négative. Les bornes de la
batterie sont marquées par lessymboles de borne positive (+) et de
borne négative (–) et sont indiquées sur
le couvercle de la batterie. Les
extrémités des câbles doivent aussi être
dépourvues de traces de corrosion et
être solidement fixées aux bornes. Si on
utilise un chargeur de batterie du type
« rapide » avec la batterie montée sur la
voiture, avant de brancher le chargeur
de batterie, débrancher les deux câbles
de la batterie de la voiture. Ne pas
utiliser de chargeur de batterie de type
« rapide » pour fournir la tension de
démarrage.
VERSIONS SANS
SYSTÈME START&STOP
Pour effectuer la charge, procéder
comme suit :
débrancher la borne du pôle négatif
de la batterie ;
brancher les câbles de l'appareil de
recharge aux pôles de la batterie, en
respectant les polarités ;
allumer l'appareil de recharge ;
quand la recharge est terminée,
éteindre l'appareil avant de le
débrancher de la batterie ;
rebrancher la borne au pôle négatif
de la batterie.
205

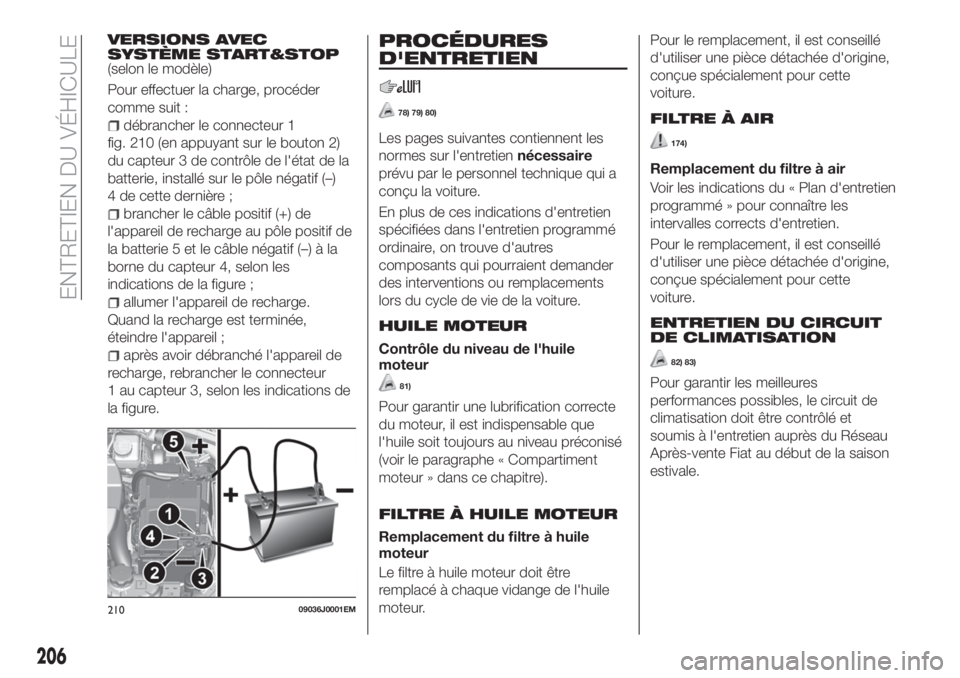

VERSIONS AVEC
SYSTÈME START&STOP
(selon le modèle)
Pour effectuer la charge, procéder
comme suit :
débrancher le connecteur 1
fig. 210 (en appuyant sur le bouton 2)
du capteur 3 de contrôle de l'état de la
batterie, installé sur le pôle négatif (–)
4 de cette dernière ;
brancher le câble positif (+) de
l'appareil de recharge au pôle positif de
la batterie 5 et le câble négatif (–) à la
borne du capteur 4, selon les
indications de la figure ;
allumer l'appareil de recharge.
Quand la recharge est terminée,
éteindre l'appareil ;
après avoir débranché l'appareil de
recharge, rebrancher le connecteur
1 au capteur 3, selon les indications de
la figure.
PROCÉDURES
D'ENTRETIEN
78) 79) 80)
Les pages suivantes contiennent les
normes sur l'entretiennécessaire
prévu par le personnel technique qui a
conçu la voiture.
En plus de ces indications d'entretien
spécifiées dans l'entretien programmé
ordinaire, on trouve d'autres
composants qui pourraient demander
des interventions ou remplacements
lors du cycle de vie de la voiture.
HUILE MOTEUR
Contrôle du niveau de l'huile
moteur
81)
Pour garantir une lubrification correcte
du moteur, il est indispensable que
l'huile soit toujours au niveau préconisé
(voir le paragraphe « Compartiment
moteur » dans ce chapitre).
FILTRE À HUILE MOTEUR
Remplacement du filtre à huile
moteur
Le filtre à huile moteur doit être
remplacé à chaque vidange de l'huile
moteur.Pour le remplacement, il est conseillé
d'utiliser une pièce détachée d'origine,
conçue spécialement pour cette
voiture.
FILTRE À AIR
174)
Remplacement du filtre à air
Voir les indications du « Plan d'entretien
programmé » pour connaître les
intervalles corrects d'entretien.
Pour le remplacement, il est conseillé
d'utiliser une pièce détachée d'origine,
conçue spécialement pour cette
voiture.
ENTRETIEN DU CIRCUIT
DE CLIMATISATION
82) 83)
Pour garantir les meilleures
performances possibles, le circuit de
climatisation doit être contrôlé et
soumis à l'entretien auprès du Réseau
Après-vente Fiat au début de la saison
estivale.
21009036J0001EM
206
ENTRETIEN DU VÉHICULE

ESSUIE-GLACE AVANT/
ARRIÈRE
175)
Nettoyer régulièrement la vitre du
pare-brise et de la lunette arrière, ainsi
que le profil en caoutchouc des balais
de l'essuie-glace avant et de
l'essuie-vitre de lunette arrière à l'aide
d'une éponge ou d'un chiffon doux et
d'un détergent non abrasif. De cette
manière, le sel ou les impuretés
accumulés lors de la conduite sont
éliminés.
Le fonctionnement prolongé des
essuie-glaces avec la vitre sèche peut
endommager les balais et entraîner
l'abrasion de la surface de la vitre. Pour
éliminer les impuretés présentes sur la
vitre sèche, toujours actionner les
lave-glaces avant et arrière.
Par températures extérieures très
froides (inférieures à 0 °C), avant
d'actionner l'essuie-glace avant ou de
l'essuie-vitre de lunette arrière,
s'assurer que le mouvement de la
partie en caoutchouc en contact avec
la vitre ne soit pas empêché. Si
nécessaire, la débloquer à l'aide d'un
produit antigel adapté.
Éviter d'utiliser l'essuie-glace pour
enlever le givre ou la glace.
Éviter aussi tout contact du profil en
caoutchouc des balais avec les dérivésdu pétrole tels que l'huile moteur,
l'essence, etc.
ATTENTION La durée de vie prévue des
balais de l'essuie-glace avant et de
l'essuie-vitre de lunette arrière varie en
fonction de la fréquence de l'utilisation.
Dans tous les cas, il est conseillé de
remplacer les balais environ une fois
par an. Lorsque les balais sont usés, on
peut percevoir un bruit, des traces sur
la vitre ou des rayures d'eau. En
présence de ces conditions, nettoyer
les balais ou les remplacer si
nécessaire.
ATTENTION Voyager avec des balais
d'essuie-glace avant ou d'essuie-vitre
de lunette arrière usés représente un
grave risque, car cela réduit la visibilité
en cas de mauvaises conditions
atmosphériques.
Soulèvement des balais de
l'essuie-glace (Fonction « Service
position »)
La fonction « Service position » permet
au conducteur d'effectuer le
remplacement des balais
d'essuie-glace plus aisément, en les
protégeant en cas de neige.
Activation de la fonction
Pour activer cette fonction, désactiver
l'essuie-glace avant (bague 1
fig. 211 en position
) avant de placer
le dispositif de démarrage sur STOP.Cette fonction ne peut être activée que
dans les 2 minutes après avoir placé le
dispositif de démarrage sur STOP.
Pour activer cette fonction, déplacer le
levier vers le haut (position instable)
pendant au moins une demi-seconde.
Pour chaque activation valable de la
fonction, les balais se déplacent pour
signaler l'acquisition correcte de la
commande.
La commande peut être répétée trois
fois maximum. La quatrième répétition
de la commande désactive la fonction.
Si, après avoir utilisé cette fonction, on
replace le dispositif de démarrage sur
MAR avec les balais dans une autre
position qu'au repos (sur la base du
pare-brise), ils retourneront en position
de repos uniquement après avoir
effectué une commande au moyen du
levier (déplacement du levier vers le
211P2000173
207

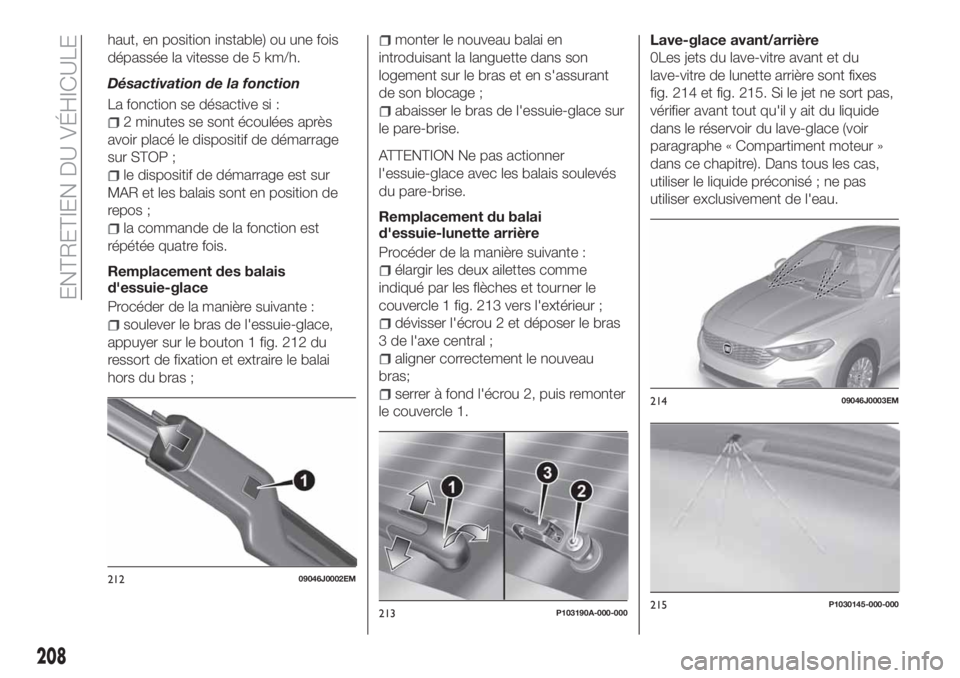

haut, en position instable) ou une fois
dépassée la vitesse de 5 km/h.
Désactivation de la fonction
La fonction se désactive si :
2 minutes se sont écoulées après
avoir placé le dispositif de démarrage
sur STOP ;
le dispositif de démarrage est sur
MAR et les balais sont en position de
repos ;
la commande de la fonction est
répétée quatre fois.
Remplacement des balais
d'essuie-glace
Procéder de la manière suivante :
soulever le bras de l'essuie-glace,
appuyer sur le bouton 1 fig. 212 du
ressort de fixation et extraire le balai
hors du bras ;
monter le nouveau balai en
introduisant la languette dans son
logement sur le bras et en s'assurant
de son blocage ;
abaisser le bras de l'essuie-glace sur
le pare-brise.
ATTENTION Ne pas actionner
l'essuie-glace avec les balais soulevés
du pare-brise.
Remplacement du balai
d'essuie-lunette arrière
Procéder de la manière suivante :
élargir les deux ailettes comme
indiqué par les flèches et tourner le
couvercle 1 fig. 213 vers l'extérieur ;
dévisser l'écrou 2 et déposer le bras
3 de l'axe central ;
aligner correctement le nouveau
bras;
serrer à fond l'écrou 2, puis remonter
le couvercle 1.Lave-glace avant/arrière
0Les jets du lave-vitre avant et du
lave-vitre de lunette arrière sont fixes
fig. 214 et fig. 215. Si le jet ne sort pas,
vérifier avant tout qu'il y ait du liquide
dans le réservoir du lave-glace (voir
paragraphe « Compartiment moteur »
dans ce chapitre). Dans tous les cas,
utiliser le liquide préconisé ; ne pas
utiliser exclusivement de l'eau.
21209046J0002EM
213P103190A-000-000
21409046J0003EM
215P1030145-000-000
208
ENTRETIEN DU VÉHICULE
