FIAT TIPO 5DOORS STATION WAGON 2018 Руководство по эксплуатации и техобслуживанию (in Russian)

Лампы Тип МощностьОбозначение на
рисунке
Передний потолочный светильник C5W 5 Вт 1
Передние потолочные светильники
(над солнцезащитными козырьками)C5W 5 Вт 1
Задний потолочный светильник C5W 6 Вт 1
Плафон багажного отделения W5W 5 Вт 1
Плафон перчаточного ящика W5W 5 Вт 1
159

ЗАМЕНА ЛАМПЫ НАРУЖНОГО
ОСВЕЩЕНИЯ
Исполнения, оснащенные
полиэллиптическими фарами
Положение переднихламп
1. Фары ближнего света
2. Передние противотуманные фары
3. Фары дальнего света
4. Дневные ходовые огни (D.R.L.)
5. Указатели поворота (стрелки)Фары ближнего света
Замена лампы 1РИС. 135 выполняется
следующим образом:
действуя внутри моторного отсека,
снимите защитнуюрезиновуюзаглушку
1 РИС. 136;
отсоедините электрический разъем,
затем откройте фиксирующий зажим;
замените лампу 2;
подсоедините электрический разъем
и установите блок лампы и разъема в
соответствующее гнездо;
закройте фиксирующий зажим и
убедитесь в его правильном закрытии;
поставьте на место резиновую
заглушку 1.
Фары дальнего света
Замена лампы 3 РИС. 135 выполняется
следующим образом:
действуя внутри моторного отсека,
снимите защитнуюрезиновуюзаглушку
2 РИС. 137;
извлеките блок лампы и
электрического разъема;
отсоедините электрический разъем 3
и замените лампу 4;
установите в соответствующее
гнездо блок лампы и электрического
разъема и убедитесь в его правильной
блокировке.

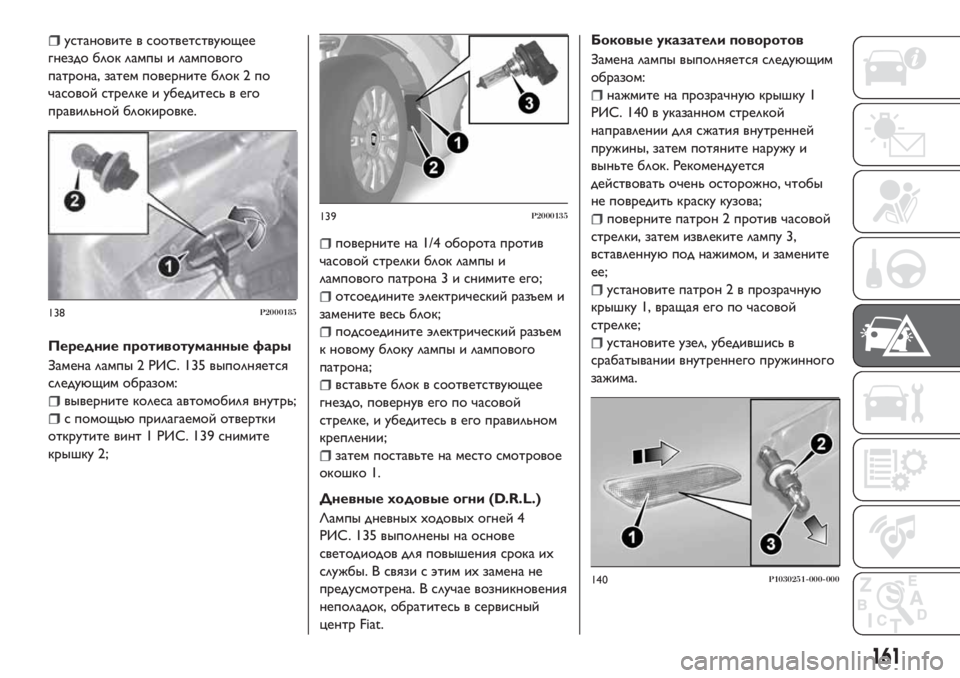

Передние указатели поворотов
Замена лампы 5 РИС. 135 выполняется
следующим образом:
поверните на 1/4 оборота против
часовой стрелки блок лампы и
лампового патрона 1 РИС. 138 и
извлеките его;
замените лампу 2, слегка нажав на
нее (в осевом направлении) и
одновременно поверните ее против
часовой стрелки (установка с
байонетным креплением);
135P1030127-000-000
136P1030234-000-000
137P1030234-000-001
160
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

установите в соответствующее
гнездо блок лампы и лампового
патрона, затем поверните блок 2 по
часовой стрелке и убедитесь в его
правильной блокировке.
Передние противотуманные фары
Замена лампы 2 РИС. 135 выполняется
следующим образом:
выверните колеса автомобиля внутрь;
с помощьюприлагаемой отвертки
открутите винт 1 РИС. 139 снимите
крышку 2;
поверните на 1/4 оборота против
часовой стрелки блок лампы и
лампового патрона 3 и снимите его;
отсоедините электрический разъем и
замените весь блок;
подсоедините электрический разъем
к новому блоку лампы и лампового
патрона;
вставьте блок в соответствующее
гнездо, повернув его по часовой
стрелке, и убедитесь в его правильном
креплении;
затем поставьте на место смотровое
окошко 1.
Дневные ходовые огни (D.R.L.)
Лампы дневных ходовых огней 4
РИС. 135 выполнены на основе
светодиодов для повышения срока их
службы. В связи с этим их замена не
предусмотрена. В случае возникновения
неполадок, обратитесь в сервисный
центр Fiat.Боковые указатели поворотов
Замена лампы выполняется следующим
образом:
нажмите на прозрачнуюкрышку 1
РИС. 140 в указанном стрелкой
направлении для сжатия внутренней
пружины, затем потяните наружу и
выньте блок. Рекомендуется
действовать очень осторожно, чтобы
не повредить краску кузова;
поверните патрон 2 против часовой
стрелки, затем извлеките лампу 3,
вставленнуюпод нажимом, и замените
ее;
установите патрон 2 в прозрачную
крышку 1, вращая его по часовой
стрелке;
установите узел, убедившись в
срабатывании внутреннего пружинного
зажима.
138P2000185
139P2000135
140P1030251-000-000
161

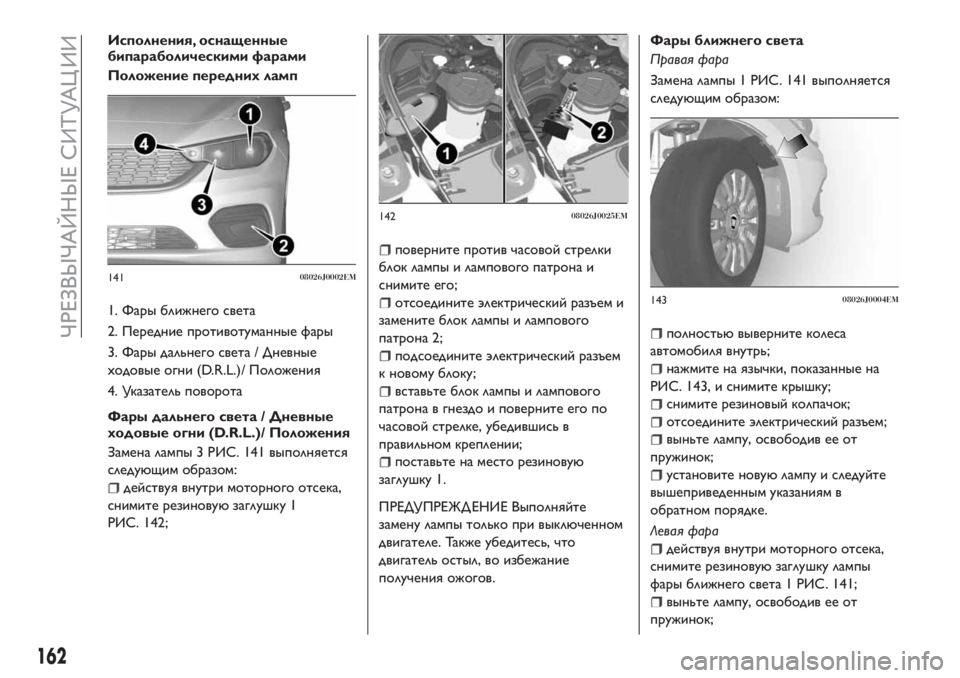

Исполнения, оснащенные
бипараболическими фарами
Положение переднихламп
1. Фары ближнего света
2. Передние противотуманные фары
3. Фары дальнего света / Дневные
ходовые огни (D.R.L.)/ Положения
4. Указатель поворота
Фары дальнего света / Дневные
ходовые огни (D.R.L.)/ Положения
Замена лампы 3 РИС. 141 выполняется
следующим образом:
действуя внутри моторного отсека,
снимите резиновуюзаглушку 1
РИС. 142;
поверните против часовой стрелки
блок лампы и лампового патрона и
снимите его;
отсоедините электрический разъем и
замените блок лампы и лампового
патрона 2;
подсоедините электрический разъем
к новому блоку;
вставьте блок лампы и лампового
патрона в гнездо и поверните его по
часовой стрелке, убедившись в
правильном креплении;
поставьте на место резиновую
заглушку 1.
ПРЕДУПРЕЖД ЕНИЕ Выполняйте
замену лампы только при выключенном
двигателе. Также убедитесь, что
двигатель остыл, во избежание
получения ожогов.
Фары ближнего света
Правая фара
Замена лампы 1 РИС. 141 выполняется
следующим образом:
полностьювыверните колеса
автомобиля внутрь;
нажмите на язычки, показанные на
РИС. 143, и снимите крышку;
снимите резиновый колпачок;
отсоедините электрический разъем;
выньте лампу, освободив ее от
пружинок;
установите новуюлампу и следуйте
вышеприведенным указаниям в
обратном порядке.

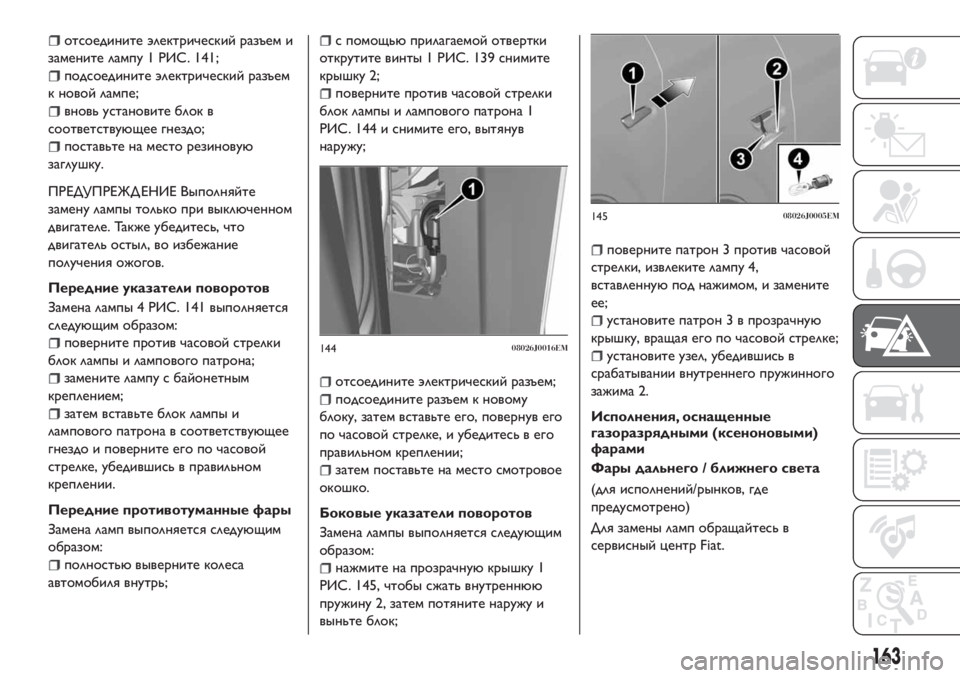

Левая фара
действуя внутри моторного отсека,
снимите резиновуюзаглушку лампы
фары ближнего света 1 РИС. 141;
выньте лампу, освободив ее от
пружинок;
14108026J0002EM
14208026J0025EM
14308026J0004EM
162
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

отсоедините электрический разъем и
замените лампу 1 РИС. 141;
подсоедините электрический разъем
к новой лампе;
вновь установите блок в
соответствующее гнездо;
поставьте на место резиновую
заглушку.
ПРЕДУПРЕЖД ЕНИЕ Выполняйте
замену лампы только при выключенном
двигателе. Также убедитесь, что
двигатель остыл, во избежание
получения ожогов.
Передние указатели поворотов
Замена лампы 4 РИС. 141 выполняется
следующим образом:
поверните против часовой стрелки
блок лампы и лампового патрона;
замените лампу с байонетным
креплением;
затем вставьте блок лампы и
лампового патрона в соответствующее
гнездо и поверните его по часовой
стрелке, убедившись в правильном
креплении.
Передние противотуманные фары
Замена ламп выполняется следующим
образом:
полностьювыверните колеса
автомобиля внутрь;
с помощьюприлагаемой отвертки
открутите винты 1 РИС. 139 снимите
крышку 2;
поверните против часовой стрелки
блок лампы и лампового патрона 1
РИС. 144 и снимите его, вытянув
наружу;
отсоедините электрический разъем;
подсоедините разъем к новому
блоку, затем вставьте его, повернув его
по часовой стрелке, и убедитесь в его
правильном креплении;
затем поставьте на место смотровое
окошко.
Боковые указатели поворотов
Замена лампы выполняется следующим
образом:
нажмите на прозрачнуюкрышку 1
РИС. 145, чтобы сжать внутреннюю
пружину 2, затем потяните наружу и
выньте блок;
поверните патрон 3 против часовой
стрелки, извлеките лампу 4,
вставленнуюпод нажимом, и замените
ее;
установите патрон 3 в прозрачную
крышку, вращая его по часовой стрелке;
установите узел, убедившись в
срабатывании внутреннего пружинного
зажима 2.
Исполнения, оснащенные
газоразрядными (ксеноновыми)
фарами
Фары дальнего / ближнего света
(для исполнений/рынков, где
предусмотрено)
Для замены ламп обращайтесь в
сервисный центр Fiat.14408026J0016EM
14508026J0005EM
163

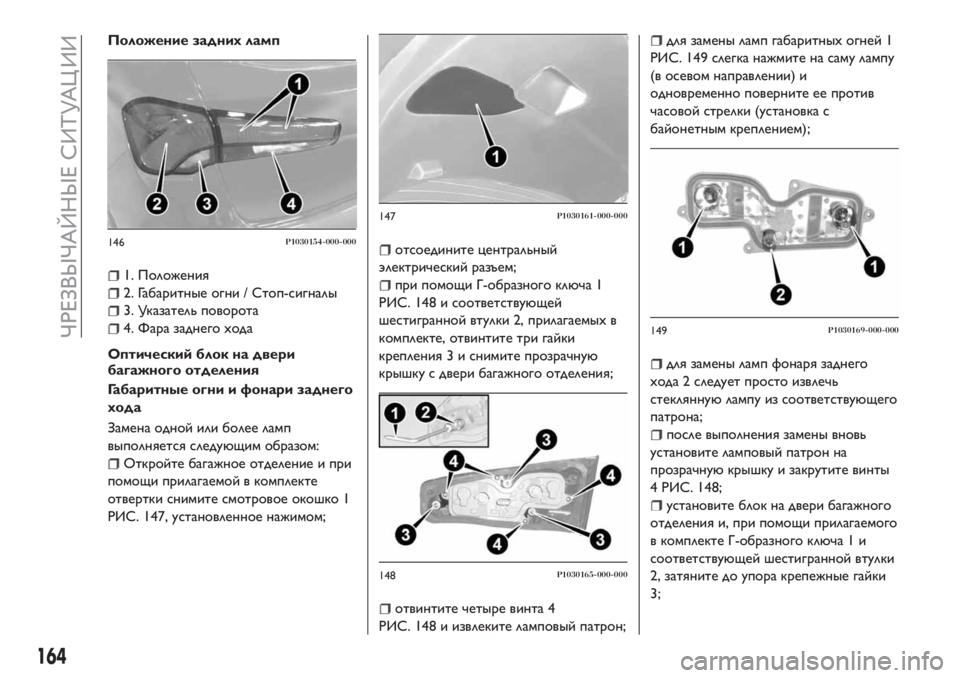

Положение заднихламп
1. Положения
2. Габаритные огни / Стоп-сигналы
3. Указатель поворота
4. Фара заднего хода
Оптический блок на двери
багажного отделения
Габаритные огни и фонари заднего
хода
Замена одной или более ламп
выполняется следующим образом:
Откройте багажное отделение и при
помощи прилагаемой в комплекте
отвертки снимите смотровое окошко 1
РИС. 147, установленное нажимом;
отсоедините центральный
электрический разъем;
при помощи Г-образного ключа 1
РИС. 148 и соответствующей
шестигранной втулки 2, прилагаемых в
комплекте, отвинтите три гайки
крепления 3 и снимите прозрачную
крышку с двери багажного отделения;
отвинтите четыре винта 4
РИС. 148 и извлеките ламповый патрон;
для замены ламп габаритных огней 1
РИС. 149 слегка нажмите на саму лампу
(в осевом направлении) и
одновременно поверните ее против
часовой стрелки (установка с
байонетным креплением);
для замены ламп фонаря заднего
хода 2 следует просто извлечь
стекляннуюлампу из соответствующего
патрона;
после выполнения замены вновь
установите ламповый патрон на
прозрачнуюкрышку и закрутите винты
4 РИС. 148;
установите блок на двери багажного
отделения и, при помощи прилагаемого
в комплекте Г-образного ключа 1 и
соответствующей шестигранной втулки
2, затяните до упора крепежные гайки
3;
146P1030154-000-000
147P1030161-000-000
148P1030165-000-000
149P1030169-000-000
164
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

затем поставьте на место смотровое
окошко 1 РИС. 147, убедившись в его
правильной блокировке.

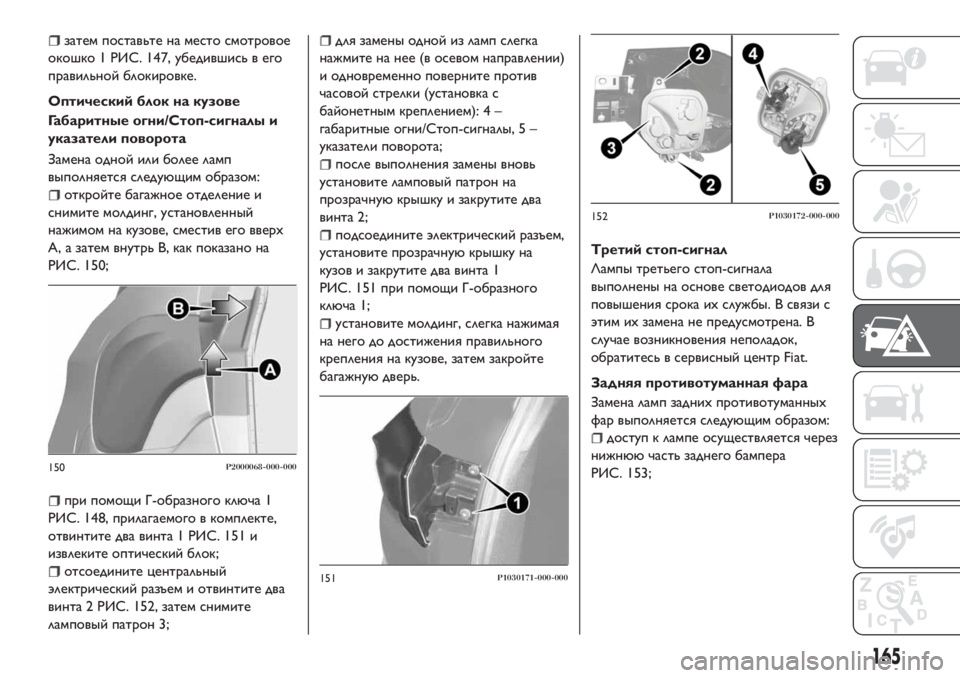

Оптический блок на кузове
Габаритные огни/Стоп-сигналы и
указатели поворота
Замена одной или более ламп
выполняется следующим образом:
откройте багажное отделение и
снимите молдинг, установленный
нажимом на кузове, сместив его вверх
A, а затем внутрь B, как показано на
РИС. 150;
при помощи Г-образного ключа 1
РИС. 148, прилагаемого в комплекте,
отвинтите два винта 1 РИС. 151 и
извлеките оптический блок;
отсоедините центральный
электрический разъем и отвинтите два
винта 2 РИС. 152, затем снимите
ламповый патрон 3;
для замены одной из ламп слегка
нажмите на нее (в осевом направлении)
и одновременно поверните против
часовой стрелки (установка с
байонетным креплением): 4 –
габаритные огни/Стоп-сигналы, 5 –
указатели поворота;
после выполнения замены вновь
установите ламповый патрон на
прозрачнуюкрышку и закрутите два
винта 2;
подсоедините электрический разъем,
установите прозрачнуюкрышку на
кузов и закрутите два винта 1
РИС. 151 при помощи Г-образного
ключа 1;
установите молдинг, слегка нажимая
на него до достижения правильного
крепления на кузове, затем закройте
багажнуюдверь.Третий стоп-сигнал
Лампы третьего стоп-сигнала
выполнены на основе светодиодов для
повышения срока их службы. В связи с
этим их замена не предусмотрена. В
случае возникновения неполадок,
обратитесь в сервисный центр Fiat.

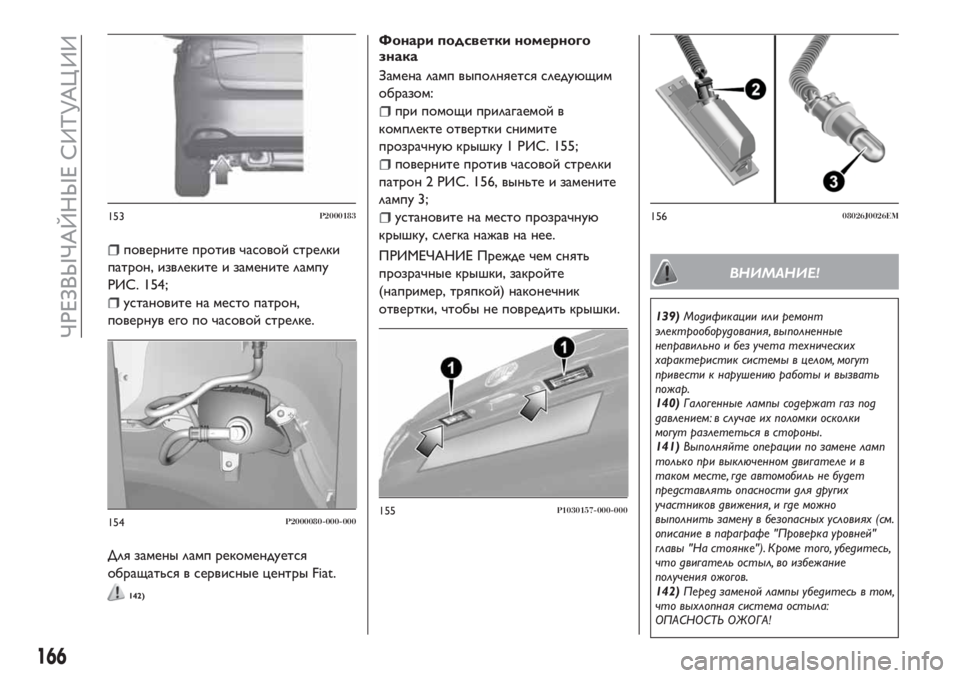

Задняя противотуманная фара
Замена ламп задних противотуманных
фар выполняется следующим образом:
доступ к лампе осуществляется через
нижнюю часть заднего бампера
РИС. 153;
150P2000068-000-000
151P1030171-000-000
152P1030172-000-000
165

поверните против часовой стрелки
патрон, извлеките и замените лампу
РИС. 154;
установите на место патрон,
повернув его по часовой стрелке.
Для замены ламп рекомендуется
обращаться в сервисные центры Fiat.
142)
Фонари подсветки номерного
знака
Замена ламп выполняется следующим
образом:
при помощи прилагаемой в
комплекте отвертки снимите
прозрачнуюкрышку 1 РИС. 155;
поверните против часовой стрелки
патрон 2 РИС. 156, выньте и замените
лампу 3;
установите на место прозрачную
крышку, слегка нажав на нее.
ПРИМЕЧАНИЕ Прежде чем снять
прозрачные крышки, закройте
(например, тряпкой) наконечник
отвертки, чтобы не повредить крышки.
ВНИМАНИЕ!
139)Модификации или ремонт
электрооборудования, выполненные
неправильно и без учета технических
характеристик системы в целом, могут
привести к нарушению работы и вызвать
пожар.
140)Галогенные лампы содержат газ под
давлением: в случае их поломки осколки
могут разлететься в стороны.
141)Выполняйте операции по замене ламп
только при выключенном двигателе и в
таком месте, где автомобиль не будет
представлять опасности для других
участников движения, и где можно
выполнить замену в безопасных условиях (см.
описание в параграфе "Проверка уровней"
главы "На стоянке"). Кроме того, убедитесь,
что двигатель остыл, во избежание
получения ожогов.
142)Перед заменой лампы убедитесь в том,
что выхлопная система остыла:
ОПАСНОСТЬ ОЖОГА!
153P2000183
154P2000080-000-000155P1030157-000-000
15608026J0026EM
166
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

ПРЕДУПРЕЖДЕНИЕ
61)При работе с галогенными лампами
касайтесь только металлических частей
лампы. Прикосновение пальцев к стеклянной
колбе лампы снижает яркость света лампы
и ведет к сокращению срока ее службы. При
случайном контакте с колбой протрите ее
тканью, смоченной в спирте, и дайте
высохнуть.
ЗАМЕНА
ПРЕДОХРАНИТЕЛЕЙ
ОБЩИЕ СВЕДЕНИЯ
143) 144) 145) 146)
62)
Плавкие предохранители служат для
защиты электрооборудования,
срабатывая в случае его неисправности
или неправильных с ним действий.

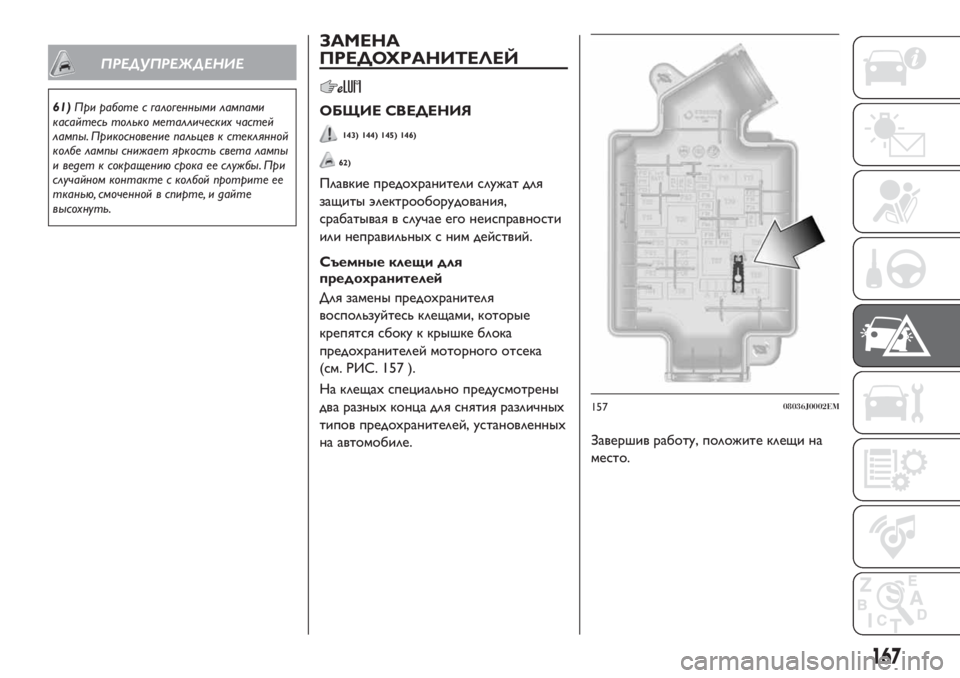

Съемные клещи для
предохранителей
Для замены предохранителя
воспользуйтесь клещами, которые
крепятся сбоку к крышке блока
предохранителей моторного отсека
(см. РИС. 157 ).
На клещах специально предусмотрены
два разных конца для снятия различных
типов предохранителей, установленных
на автомобиле.Завершив работу, положите клещи на
место.
15708036J0002EM
167

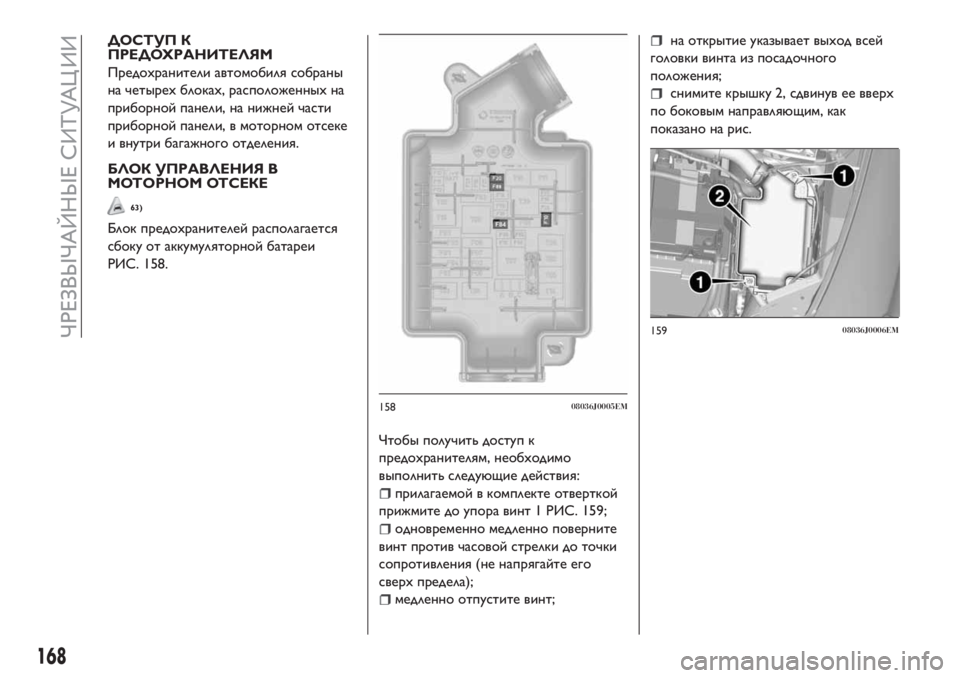

ДОСТУП К
ПРЕДОХРАНИТЕЛЯМ
Предохранители автомобиля собраны
на четырех блоках, расположенных на
приборной панели, на нижней части
приборной панели, в моторном отсеке
и внутри багажного отделения.
БЛОК УПРАВЛЕНИЯ В
МОТОРНОМ ОТСЕКЕ
63)
Блок предохранителей располагается
сбоку от аккумуляторной батареи
РИС. 158.
Чтобы получить доступ к
предохранителям, необходимо
выполнить следующие действия:
прилагаемой в комплекте отверткой
прижмите до упора винт 1 РИС. 159;
одновременно медленно поверните
винт против часовой стрелки до точки
сопротивления (не напрягайте его
сверх предела);
медленно отпустите винт;
на открытие указывает выход всей
головки винта из посадочного
положения;
снимите крышку 2, сдвинув ее вверх
по боковым направляющим, как
показано на рис.
15808036J0005EM
15908036J0006EM
168
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ
