ПРЕДУПРЕЖДЕНИЯ
ПРЕДУПРЕЖД ЕНИЕ В некоторых
ситуациях, как например, при наличии
льда, снега или грязи на поверхности
телекамеры, ее чувствительность может
быть ограниченной.
ПРЕДУПРЕЖД ЕНИЕ Во время
выполнения парковочных маневров
обращайте самое пристальное
внимание на препятствия, которые
могут находиться выше или ниже
радиуса действия телекамеры.
ВНИМАНИЕ!
133)Ответственность за парковочные
маневры и другие потенциально опасные
действия всегда лежит на водителе. Перед
выполнением таких маневров обязательно
убедитесь, что в радиусе их выполнения нет
людей (особенно детей) и животных.
Видеокамера помогает водителю, который,
однако, никогда не должен ослаблять
внимание при выполнении потенциально
опасных маневров, даже на низкой скорости.
Необходимо всегда двигаться на умеренной
скорости, чтобы можно было вовремя
затормозить в случае выявления
препятствия.
ПРЕДУПРЕЖДЕНИЕ
59)Для правильной работы системы
необходимо, чтобы камера была всегда
очищена от грязи, снега и льда. Во время
очистки видеокамеры внимательно следите
за тем, чтобы ее не поцарапать и не
повредить; не пользуйтесь для очистки
сухими, грубыми или жесткими тряпками.
Мойте видеокамеру чистой водой с
добавлением автомобильного шампуня. На
моечных станциях, где используются
пароструйные моечные установки или
моечные аппараты высокого давления,
необходимо быстро очистить видеокамеру,
держа распылитель на расстоянии более 10
см. Не закрывайте видеокамеру наклейками.
БУКСИРОВКА ПРИЦЕПОВ
ПРЕДУПРЕЖДЕНИЯ
134) 135)
Для буксировки прицепов с жилым
кузовом или прицепов другого типа на
автомобиле должно быть установлено
омологированное тягово-сцепное
устройство (буксирный крюк), а
электрооборудование автомобиля
должно быть доработано
соответствующим образом. При
необходимости установить крюк в
рамках послепродажного обслуживания
операции должны выполняться
квалифицированными специалистами.
В соответствии с действующими
правилами дорожного движения
следует установить специальные и/или
дополнительные зеркала заднего вида.
Помните, что при буксировке прицепа
снижается возможность преодоления
максимальных уклонов, длина
тормозного пути увеличивается и
повышается время обгона в
зависимости от общей массы прицепа.
При движении на спуске лучше
включить пониженную передачу, чем
использовать рабочуютормозную
систему на длине всего спуска.
149

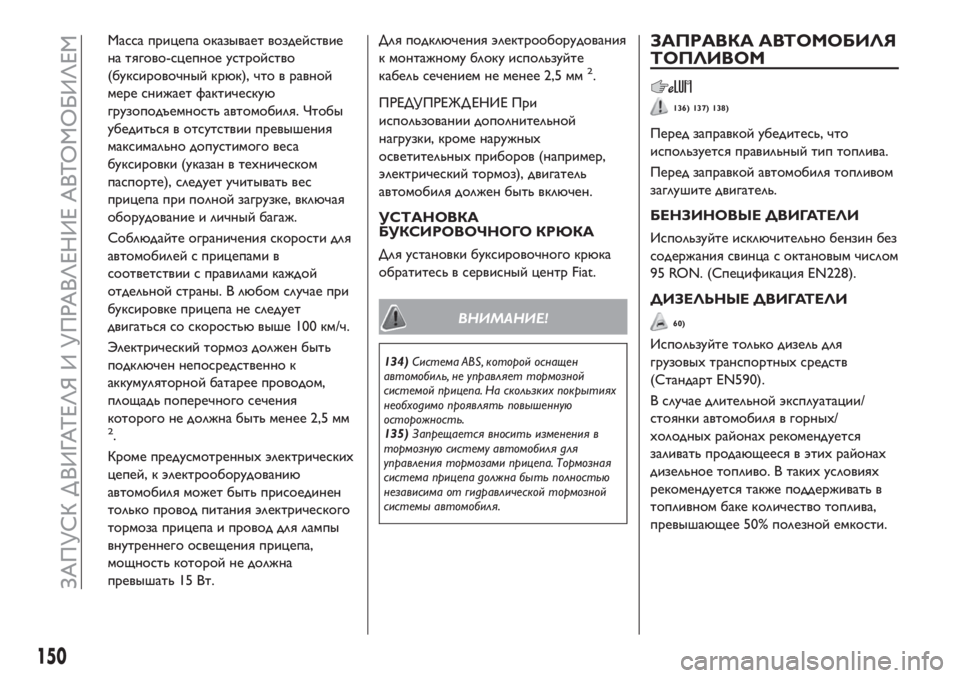

Масса прицепа оказывает воздействие
на тягово-сцепное устройство
(буксировочный крюк), что в равной
мере снижает фактическую
грузоподъемность автомобиля. Чтобы
убедиться в отсутствии превышения
максимально допустимого веса
буксировки (указан в техническом
паспорте), следует учитывать вес
прицепа при полной загрузке, включая
оборудование и личный багаж.
Соблюдайте ограничения скорости для
автомобилей с прицепами в
соответствии с правилами каждой
отдельной страны. В любом случае при
буксировке прицепа не следует
двигаться со скоростьювыше 100 км/ч.
Электрический тормоз должен быть
подключен непосредственно к
аккумуляторной батарее проводом,
площадь поперечного сечения
которого не должна быть менее 2,5 мм
2.
Кроме предусмотренных электрических
цепей, к электрооборудованию
автомобиля может быть присоединен
только провод питания электрического
тормоза прицепа и провод для лампы
внутреннего освещения прицепа,
мощность которой не должна
превышать 15 Вт.Для подключения электрооборудования
к монтажному блоку используйте
кабель сечением не менее 2,5 мм
2.
ПРЕДУПРЕЖД ЕНИЕ При
использовании дополнительной
нагрузки, кроме наружных
осветительных приборов (например,
электрический тормоз), двигатель
автомобиля должен быть включен.
УСТАНОВКА
БУКСИРОВОЧНОГО КРЮКА
Для установки буксировочного крюка
обратитесь в сервисный центр Fiat.
ВНИМАНИЕ!
134)Система ABS, которой оснащен
автомобиль, не управляет тормозной
системой прицепа. На скользких покрытиях
необходимо проявлять повышенную
осторожность.
135)Запрещается вносить изменения в
тормозную систему автомобиля для
управления тормозами прицепа. Тормозная
система прицепа должна быть полностью
независима от гидравлической тормозной
системы автомобиля.
ЗАПРАВКА АВТОМОБИЛЯ
ТОПЛИВОМ
136) 137) 138)
Перед заправкой убедитесь, что
используется правильный тип топлива.
Перед заправкой автомобиля топливом
заглушите двигатель.
БЕНЗИНОВЫЕ ДВИГАТЕЛИ
Используйте исключительно бензин без
содержания свинца с октановым числом
95 RON. (Спецификация EN228).
ДИЗЕЛЬНЫЕ ДВИГАТЕЛИ
60)
Используйте только дизель для
грузовых транспортных средств
(Стандарт EN590).
В случае длительной эксплуатации/
стоянки автомобиля в горных/
холодных районах рекомендуется
заливать продающееся в этих районах
дизельное топливо. В таких условиях
рекомендуется также поддерживать в
топливном баке количество топлива,
превышающее 50% полезной емкости.
150
ЗАПУСК Д ВИГАТЕЛЯ И УПРАВЛЕНИЕ АВТОМОБИЛЕМ

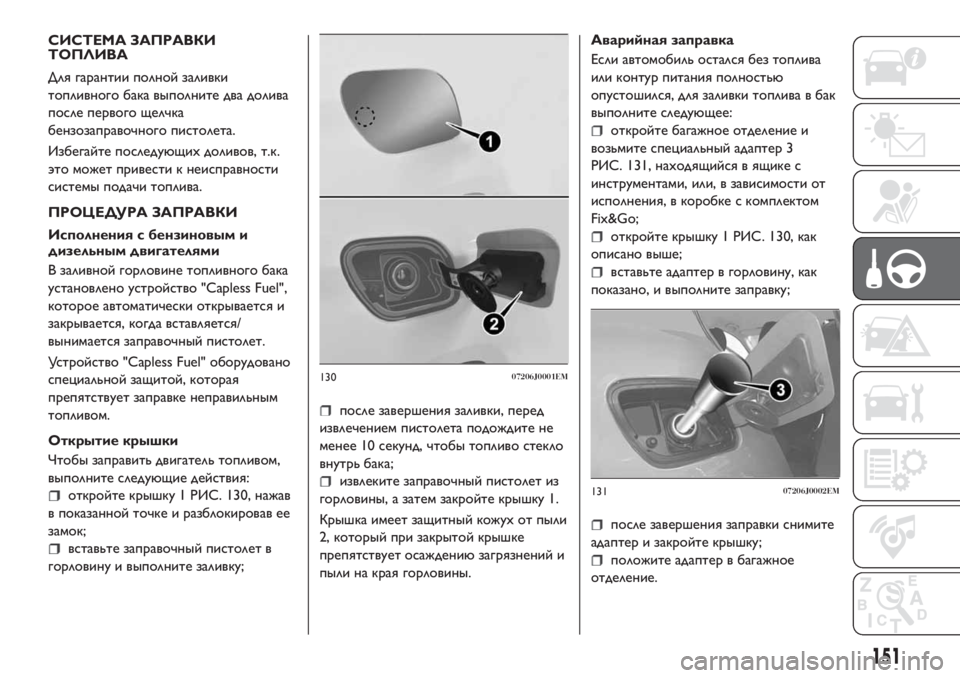

СИСТЕМА ЗАПРАВКИ
ТОПЛИВА
Для гарантии полной заливки
топливного бака выполните два долива
после первого щелчка
бензозаправочного пистолета.
Избегайте последующих доливов, т.к.
это может привести к неисправности
системы подачи топлива.
ПРОЦЕДУРА ЗАПРАВКИ
Исполнения с бензиновым и
дизельным двигателями
В заливной горловине топливного бака
установлено устройство "Capless Fuel",
которое автоматически открывается и
закрывается, когда вставляется/
вынимается заправочный пистолет.
Устройство "Capless Fuel" оборудовано
специальной защитой, которая
препятствует заправке неправильным
топливом.
Открытие крышки
Чтобы заправить двигатель топливом,
выполните следующие действия:
откройте крышку 1 РИС. 130, нажав
в показанной точке и разблокировав ее
замок;
вставьте заправочный пистолет в
горловину и выполните заливку;
после завершения заливки, перед
извлечением пистолета подождите не
менее 10 секунд, чтобы топливо стекло
внутрь бака;
извлеките заправочный пистолет из
горловины, а затем закройте крышку 1.
Крышка имеет защитный кожух от пыли
2, который при закрытой крышке
препятствует осаждениюзагрязнений и
пыли на края горловины.Аварийная заправка
Если автомобиль остался без топлива
или контур питания полностью
опустошился, для заливки топлива в бак
выполните следующее:
откройте багажное отделение и
возьмите специальный адаптер 3
РИС. 131, находящийся в ящике с
инструментами, или, в зависимости от
исполнения, в коробке с комплектом
Fix&Go;
откройте крышку 1 РИС. 130, как
описано выше;
вставьте адаптер в горловину, как
показано, и выполните заправку;
после завершения заправки снимите
адаптер и закройте крышку;
положите адаптер в багажное
отделение.
13007206J0001EM
13107206J0002EM
151

Исполнения с системой СНГ
Горловина для заправки газа
расположена около крышки горловины
бензобака. Она оборудована обратным
клапаном, встроенным в ее корпус.
Чтобы получить доступ к горловине 2
РИС. 132, откройте крышку доступа 1.
Во время заправки необходимо
соблюдать следующие меры
предосторожности:
заглушите двигатель;
поднимите рычаг стояночного
тормоза;
поверните ключ в замке зажигания в
положение STOP;
не курите;
предоставьте соответствующий
адаптер для заправки персоналу,
выполняющему заправку СНГ.
ПРЕДУПРЕЖД ЕНИЕ В зависимости от
страны продажи автомобиля,
существуют разные адаптеры для
заправочного насоса. Вместе с
автомобилем поставляется адаптер 1
РИС. 133, расположенный внутри
специального футляра и
предназначенный для заправки
топливом в стране продажи данного
автомобиля. В случае, если вы
собираетесь эксплуатировать
автомобиль в другой стране, следует
узнать, какой тип адаптера
используется в этой стране.
ПРЕДУПРЕЖД ЕНИЕ Работники,
выполняющие заправку СНГ, перед тем,
как начать ее, должны убедиться в том,
что адаптер правильно прикручен к
горловине.
ПРЕДУПРЕЖД ЕНИЕ Бережно храните
адаптер для заправки СНГ, чтобы не
повредить его.
ПРЕДУПРЕЖД ЕНИЕ Для грузовых
перевозок используется исключительно
СНГ.
132PGL000017
133PGL000018
152
ЗАПУСК Д ВИГАТЕЛЯ И УПРАВЛЕНИЕ АВТОМОБИЛЕМ

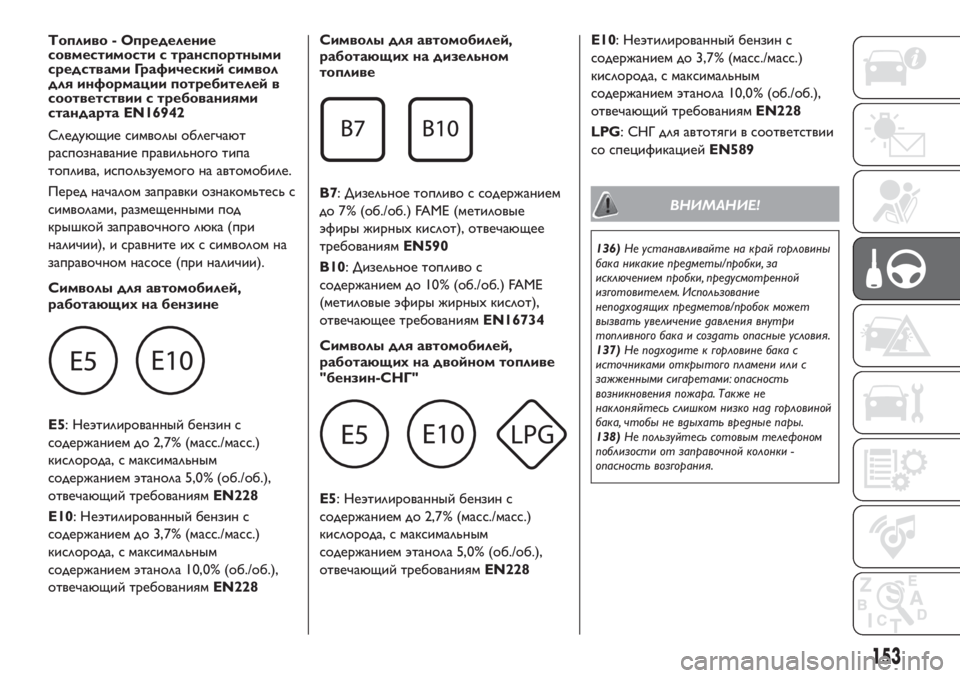

Топливо - Определение
совместимости с транспортными
средствами Графический символ
для информации потребителей в
соответствии с требованиями
стандарта EN16942
Следующие символы облегчают
распознавание правильного типа
топлива, используемого на автомобиле.
Перед началом заправки ознакомьтесь с
символами, размещенными под
крышкой заправочного люка (при
наличии), и сравните их с символом на
заправочном насосе (при наличии).
Символы для автомобилей,
работающихна бензине
E5: Неэтилированный бензин с
содержанием до 2,7% (масс./масс.)
кислорода, с максимальным
содержанием этанола 5,0% (об./об.),
отвечающий требованиямEN228
E10: Неэтилированный бензин с
содержанием до 3,7% (масс./масс.)
кислорода, с максимальным
содержанием этанола 10,0% (об./об.),
отвечающий требованиямEN228Символы для автомобилей,
работающихна дизельном
топливе
B7: Дизельное топливо с содержанием
до 7% (об./об.) FAME (метиловые
эфиры жирных кислот), отвечающее
требованиямEN590
B10: Дизельное топливо с
содержанием до 10% (об./об.) FAME
(метиловые эфиры жирных кислот),
отвечающее требованиямEN16734
Символы для автомобилей,
работающихна двойном топливе
"бензин-СНГ"
E5: Неэтилированный бензин с
содержанием до 2,7% (масс./масс.)
кислорода, с максимальным
содержанием этанола 5,0% (об./об.),
отвечающий требованиямEN228E10: Неэтилированный бензин с
содержанием до 3,7% (масс./масс.)
кислорода, с максимальным
содержанием этанола 10,0% (об./об.),
отвечающий требованиямEN228
LPG: СНГ для автотяги в соответствии
со спецификациейEN589
ВНИМАНИЕ!
136)Не устанавливайте на край горловины
бака никакие предметы/пробки, за
исключением пробки, предусмотренной
изготовителем. Использование
неподходящих предметов/пробок может
вызвать увеличение давления внутри
топливного бака и создать опасные условия.
137)Не подходите к горловине бака с
источниками открытого пламени или с
зажженными сигаретами: опасность
возникновения пожара. Также не
наклоняйтесь слишком низко над горловиной
бака, чтобы не вдыхать вредные пары.
138)Не пользуйтесь сотовым телефоном
поблизости от заправочной колонки -
опасность возгорания.
153

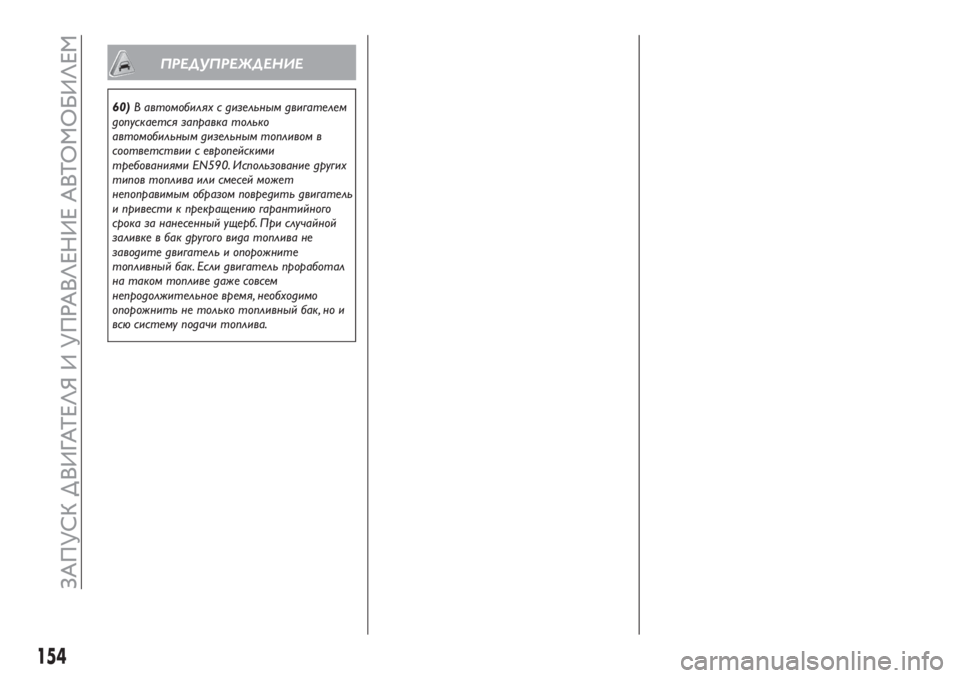

ПРЕДУПРЕЖДЕНИЕ
60)В автомобилях с дизельным двигателем
допускается заправка только
автомобильным дизельным топливом в
соответствии с европейскими
требованиями EN590. Использование других
типов топлива или смесей может
непоправимым образом повредить двигатель
и привести к прекращению гарантийного
срока за нанесенный ущерб. При случайной
заливке в бак другого вида топлива не
заводите двигатель и опорожните
топливный бак. Если двигатель проработал
на таком топливе даже совсем
непродолжительное время, необходимо
опорожнить не только топливный бак, но и
всю систему подачи топлива.
154
ЗАПУСК Д ВИГАТЕЛЯ И УПРАВЛЕНИЕ АВТОМОБИЛЕМ

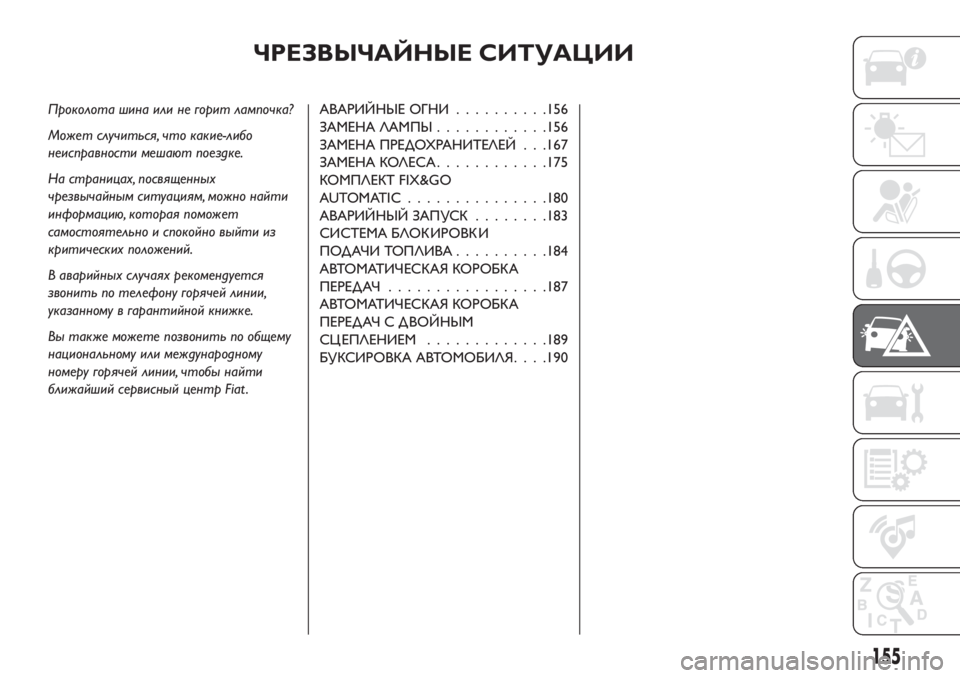

ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ
Проколота шина или не горит лампочка?
Может случиться, что какие-либо
неисправности мешают поездке.
На страницах, посвященных
чрезвычайным ситуациям, можно найти
информацию, которая поможет
самостоятельно и спокойно выйти из
критических положений.
В аварийных случаях рекомендуется
звонить по телефону горячей линии,
указанному в гарантийной книжке.
Вы также можете позвонить по общему
национальному или международному
номеру горячей линии, чтобы найти
ближайший сервисный центр Fiat .АВАРИЙНЫЕ ОГНИ..........156
ЗАМЕНА ЛАМПЫ............156
ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ . . .167
ЗАМЕНА КОЛЕСА............175
КОМПЛЕКТ FIX&GO
AUTOMATIC...............180
АВАРИЙНЫЙ ЗАПУСК........183
СИСТЕМА БЛОК ИРОВК И
ПОДАЧИ ТОПЛИВА..........184
АВТОМАТИЧЕСКАЯ КОРОБКА
ПЕРЕДАЧ .................187
АВТОМАТИЧЕСКАЯ КОРОБКА
ПЕРЕДАЧ С Д ВОЙНЫМ
СЦ ЕПЛЕНИЕМ.............189
БУКСИРОВКА АВТОМОБИЛЯ. . . .190
155

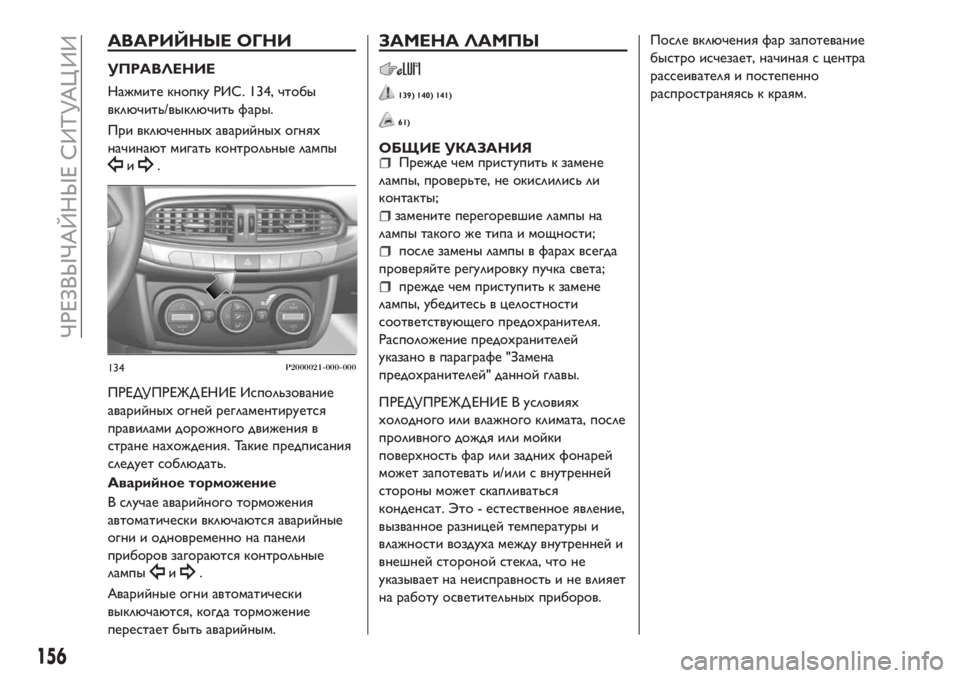

АВАРИЙНЫЕ ОГНИ
УПРАВЛЕНИЕ
Нажмите кнопку РИС. 134, чтобы
включить/выключить фары.
При включенных аварийных огнях
начинают мигать контрольные лампы
и.
ПРЕДУПРЕЖД ЕНИЕ Использование
аварийных огней регламентируется
правилами дорожного движения в
стране нахождения. Такие предписания
следует соблюдать.
Аварийное торможение
В случае аварийного торможения
автоматически включаются аварийные
огни и одновременно на панели
приборов загораются контрольные
лампы
и.
Аварийные огни автоматически
выключаются, когда торможение
перестает быть аварийным.
ЗАМЕНА ЛАМПЫ
139) 140) 141)
61)
ОБЩИЕ УКАЗАНИЯПрежде чем приступить к замене
лампы, проверьте, не окислились ли
контакты;
замените перегоревшие лампы на
лампы такого же типа и мощности;
после замены лампы в фарах всегда
проверяйте регулировку пучка света;
прежде чем приступить к замене
лампы, убедитесь в целостности
соответствующего предохранителя.
Расположение предохранителей
указано в параграфе "Замена
предохранителей" данной главы.
ПРЕДУПРЕЖД ЕНИЕ В условиях
холодного или влажного климата, после
проливного дождя или мойки
поверхность фар или задних фонарей
может запотевать и/или с внутренней
стороны может скапливаться
конденсат. Это - естественное явление,
вызванное разницей температуры и
влажности воздуха между внутренней и
внешней стороной стекла, что не
указывает на неисправность и не влияет
на работу осветительных приборов.После включения фар запотевание
быстро исчезает, начиная с центра
рассеивателя и постепенно
распространяясь к краям.
134P2000021-000-000
156
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

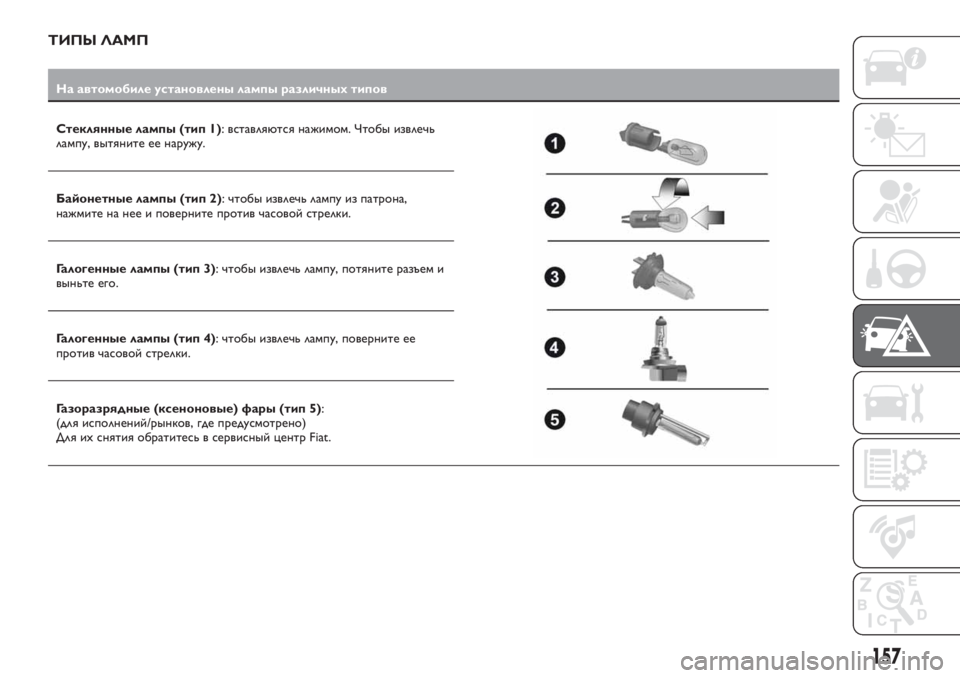

ТИПЫ ЛАМП
На автомобиле установлены лампы различныхтипов
Стеклянные лампы (тип 1): вставляются нажимом. Чтобы извлечь
лампу, вытяните ее наружу.
Байонетные лампы (тип 2): чтобы извлечь лампу из патрона,
нажмите на нее и поверните против часовой стрелки.
Галогенные лампы (тип 3): чтобы извлечь лампу, потяните разъем и
выньте его.
Галогенные лампы (тип 4): чтобы извлечь лампу, поверните ее
против часовой стрелки.
Газоразрядные (ксеноновые) фары (тип 5):
(для исполнений/рынков, где предусмотрено)
Для их снятия обратитесь в сервисный центр Fiat.
157

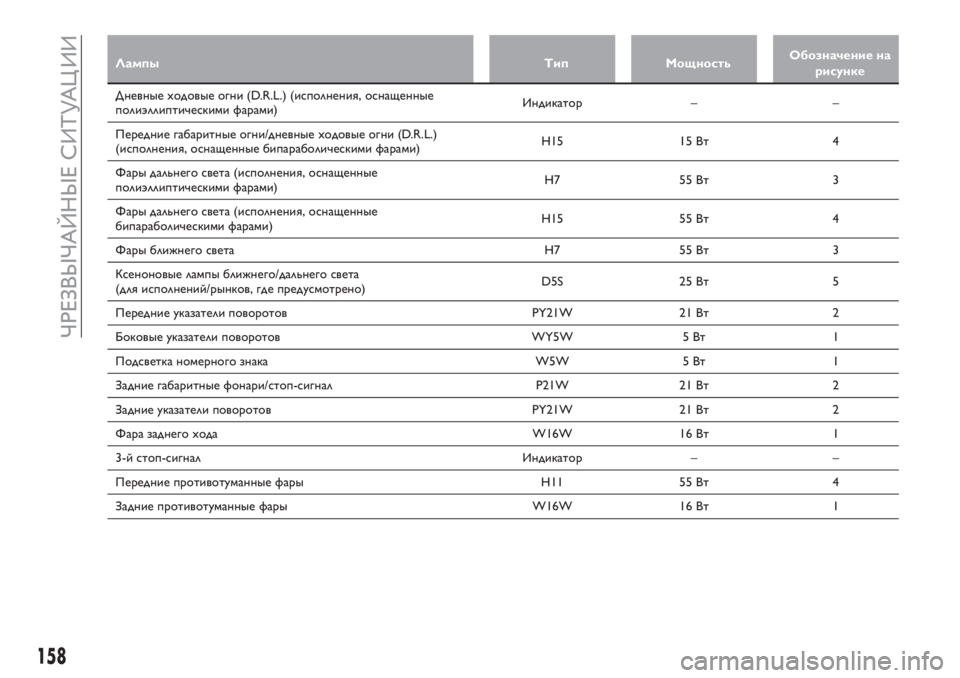

Лампы Тип МощностьОбозначение на
рисунке
Дневные ходовые огни (D.R.L.) (исполнения, оснащенные
полиэллиптическими фарами)Индикатор – –
Передние габаритные огни/дневные ходовые огни (D.R.L.)
(исполнения, оснащенные бипараболическими фарами)H15 15 Вт 4
Фары дальнего света (исполнения, оснащенные
полиэллиптическими фарами)H7 55 Вт 3
Фары дальнего света (исполнения, оснащенные
бипараболическими фарами)H15 55 Вт 4
Фары ближнего света H7 55 Вт 3
Ксеноновые лампы ближнего/дальнего света
(для исполнений/рынков, где предусмотрено)D5S 25 Вт 5
Передние указатели поворотов PY21W 21 Вт 2
Боковые указатели поворотов WY5W 5 Вт 1
Подсветка номерного знака W5W 5 Вт 1
Задние габаритные фонари/стоп-сигнал P21W 21 Вт 2
Задние указатели поворотов PY21W 21 Вт 2
Фара заднего хода W16W 16 Вт 1
3-й стоп-сигнал Индикатор – –
Передние противотуманные фары H11 55 Вт 4
Задние противотуманные фары W16W 16 Вт 1
158
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ
