FIAT TIPO 5DOORS STATION WAGON 2019 Instructieboek (in Dutch)

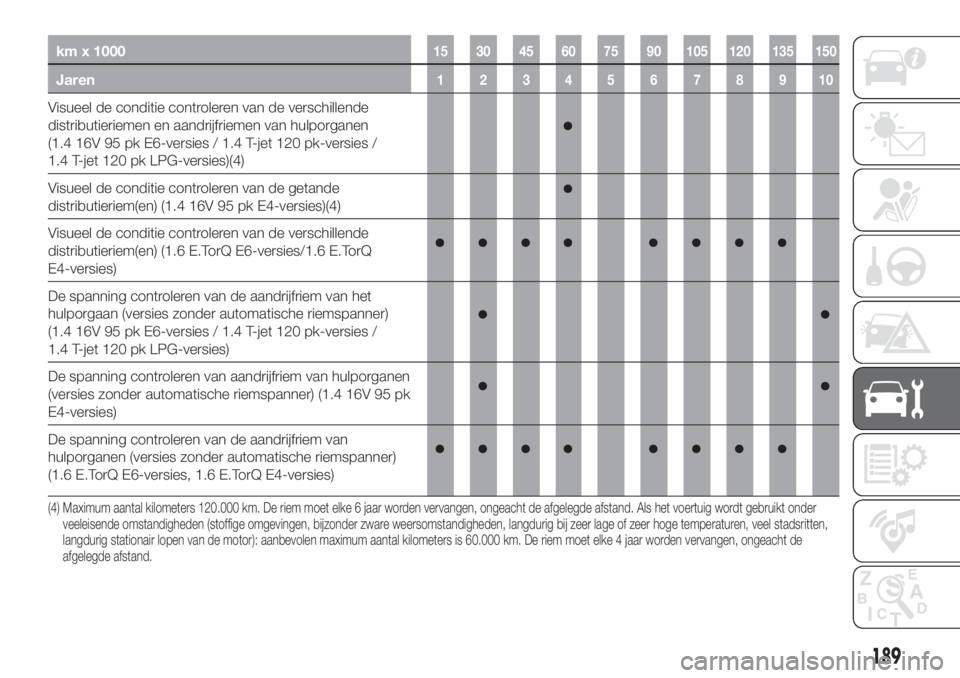

km x 100015 30 45 60 75 90 105 120 135 150
Jaren12345678910
Visueel de conditie controleren van de verschillende
distributieriemen en aandrijfriemen van hulporganen
(1.4 16V 95 pk E6-versies / 1.4 T-jet 120 pk-versies /
1.4 T-jet 120 pk LPG-versies)(4)
Visueel de conditie controleren van de getande
distributieriem(en) (1.4 16V 95 pk E4-versies)(4)
Visueel de conditie controleren van de verschillende
distributieriem(en) (1.6 E.TorQ E6-versies/1.6 E.TorQ
E4-versies)
De spanning controleren van de aandrijfriem van het
hulporgaan (versies zonder automatische riemspanner)
(1.4 16V 95 pk E6-versies / 1.4 T-jet 120 pk-versies /
1.4 T-jet 120 pk LPG-versies)
De spanning controleren van aandrijfriem van hulporganen
(versies zonder automatische riemspanner) (1.4 16V 95 pk
E4-versies)
De spanning controleren van de aandrijfriem van
hulporganen (versies zonder automatische riemspanner)
(1.6 E.TorQ E6-versies, 1.6 E.TorQ E4-versies)
(4) Maximum aantal kilometers 120.000 km. De riem moet elke 6 jaar worden vervangen, ongeacht de afgelegde afstand. Als het voertuig wordt gebruikt onder
veeleisende omstandigheden (stoffige omgevingen, bijzonder zware weersomstandigheden, langdurig bij zeer lage of zeer hoge temperaturen, veel stadsritten,
langdurig stationair lopen van de motor): aanbevolen maximum aantal kilometers is 60.000 km. De riem moet elke 4 jaar worden vervangen, ongeacht de
afgelegde afstand.
189

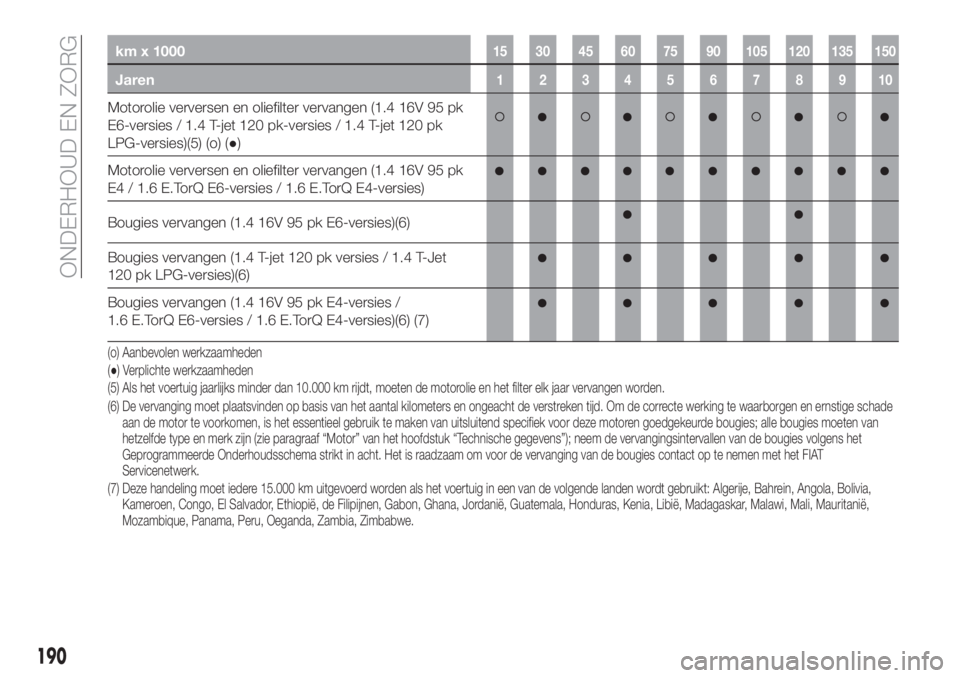

km x 100015 30 45 60 75 90 105 120 135 150
Jaren12345678910
Motorolie verversen en oliefilter vervangen (1.4 16V 95 pk
E6-versies / 1.4 T-jet 120 pk-versies / 1.4 T-jet 120 pk
LPG-versies)(5) (o) (●)
Motorolie verversen en oliefilter vervangen (1.4 16V 95 pk
E4 / 1.6 E.TorQ E6-versies / 1.6 E.TorQ E4-versies)
Bougies vervangen (1.4 16V 95 pk E6-versies)(6)
Bougies vervangen (1.4 T-jet 120 pk versies / 1.4 T-Jet
120 pk LPG-versies)(6)
Bougies vervangen (1.4 16V 95 pk E4-versies /
1.6 E.TorQ E6-versies / 1.6 E.TorQ E4-versies)(6) (7)
(5) Als het voertuig jaarlijks minder dan 10.000 km rijdt, moeten de motorolie en het filter elk jaar vervangen worden. (o) Aanbevolen werkzaamheden
(●) Verplichte werkzaamheden
(6) De vervanging moet plaatsvinden op basis van het aantal kilometers en ongeacht de verstreken tijd. Om de correcte werking te waarborgen en ernstige schade
aan de motor te voorkomen, is het essentieel gebruik te maken van uitsluitend specifiek voor deze motoren goedgekeurde bougies; alle bougies moeten van
hetzelfde type en merk zijn (zie paragraaf “Motor” van het hoofdstuk “Technische gegevens”); neem de vervangingsintervallen van de bougies volgenshet
Geprogrammeerde Onderhoudsschema strikt in acht. Het is raadzaam om voor de vervanging van de bougies contact op te nemen met het FIAT
Servicenetwerk.
(7) Deze handeling moet iedere 15.000 km uitgevoerd worden als het voertuig in een van de volgende landen wordt gebruikt: Algerije, Bahrein, Angola, Bolivia,
Kameroen, Congo, El Salvador, Ethiopië, de Filipijnen, Gabon, Ghana, Jordanië, Guatemala, Honduras, Kenia, Libië, Madagaskar, Malawi, Mali, Mauritanië,
Mozambique, Panama, Peru, Oeganda, Zambia, Zimbabwe.
190
ONDERHOUD EN ZORG

km x 100015 30 45 60 75 90 105 120 135 150
Jaren12345678910
Getande distributieriem vervangen (1.4 16V 95 pk
E6-versies / 1.4 16V 95 pk E4-versies / 1.4 T-jet
120 pk-versies / 1.4 T-jet 120 pk LPG-versies)(4)
Aandrijfriem(en) van hulporganen vervangen (1.4 16V
95 pk E6-versies / 1.4 16V 95 pk E4-versies / 1.4 T-jet
120 pk-versies / 1.4 T-jet 120 pk LPG-versies)(4)
Aandrijfriem(en) van hulporganen vervangen (1.6 E.TorQ
E6-versies / 1.6 E.TorQ E4-versies)
Luchtfilterelement vervangen (1.4 16V 95 pk E6-versies /
1.4 16V 95 pk E4-versies / 1.4 T-jet 120 pk-versies /
1.4 T-jet 120 pk LPG-versies)(8)
Luchtfilterelement vervangen (1.6 E.TorQ E6-versies /
1.6 E.TorQ E4-versies)(8)
Zuurstofsensor vervangen (1.4 16V 95 pk E4-versies /
1.6 E.TorQ E4-versies)(9)
Remvloeistof verversen(10)
(4) Maximum aantal kilometers 120.000 km. De riem moet elke 6 jaar worden vervangen, ongeacht de afgelegde afstand. Als het voertuig wordt gebruikt onder
veeleisende omstandigheden (stoffige omgevingen, bijzonder zware weersomstandigheden, langdurig bij zeer lage of zeer hoge temperaturen, veel stadsritten,
langdurig stationair lopen van de motor): aanbevolen maximum aantal kilometers is 60.000 km. De riem moet elke 4 jaar worden vervangen, ongeacht de
afgelegde afstand.
(8) Als het voertuig in stoffige gebieden gebruikt wordt, wordt geadviseerd dit filter om de 15.000 km te vervangen.
(9) Deze handeling moet uitgevoerd worden als het voertuig in een van de volgende landen wordt gebruikt: Algerije, Bahrein, Angola, Bolivia, Kameroen, Congo, El
Salvador, Ethiopië, de Filipijnen, Gabon, Ghana, Jordanië, Guatemala, Honduras, Kenia, Libië, Madagaskar, Malawi, Mali, Mauritanië, Mozambique, Panama,
Peru, Oeganda, Zambia, Zimbabwe.
(10) De remvloeistof moet iedere twee jaar worden vervangen, ongeacht de kilometerstand.
191

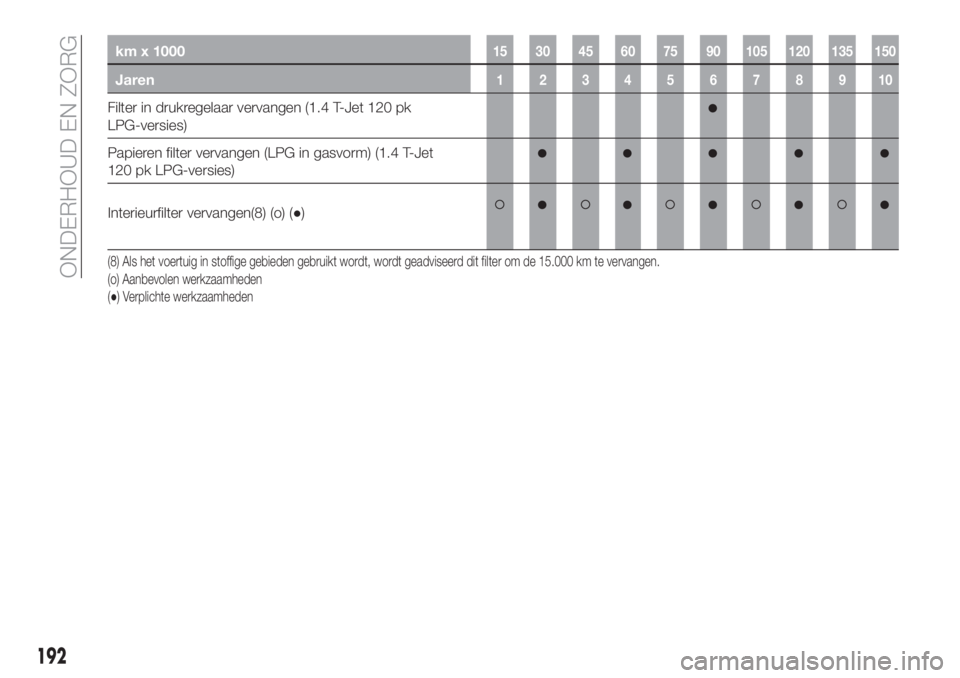

km x 100015 30 45 60 75 90 105 120 135 150
Jaren12345678910
Filter in drukregelaar vervangen (1.4 T-Jet 120 pk
LPG-versies)
Papieren filter vervangen (LPG in gasvorm) (1.4 T-Jet
120 pk LPG-versies)
Interieurfilter vervangen(8) (o) (●)
(8) Als het voertuig in stoffige gebieden gebruikt wordt, wordt geadviseerd dit filter om de 15.000 km te vervangen.
(o) Aanbevolen werkzaamheden
(●) Verplichte werkzaamheden
192
ONDERHOUD EN ZORG

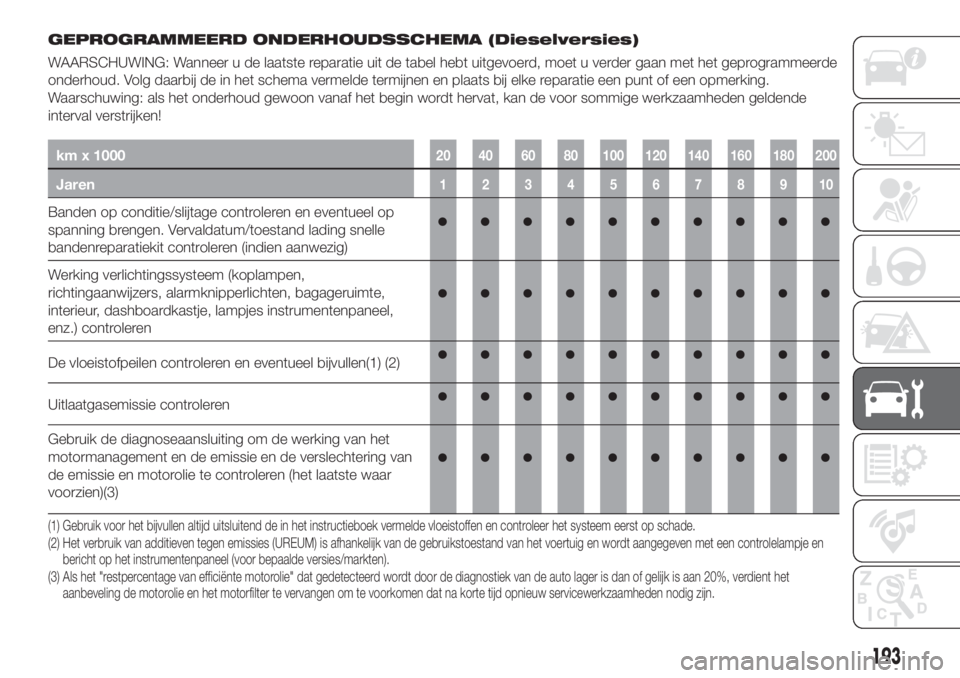

GEPROGRAMMEERD ONDERHOUDSSCHEMA (Dieselversies)
WAARSCHUWING: Wanneer u de laatste reparatie uit de tabel hebt uitgevoerd, moet u verder gaan met het geprogrammeerde
onderhoud. Volg daarbij de in het schema vermelde termijnen en plaats bij elke reparatie een punt of een opmerking.
Waarschuwing: als het onderhoud gewoon vanaf het begin wordt hervat, kan de voor sommige werkzaamheden geldende
interval verstrijken!
km x 100020 40 60 80 100 120 140 160 180 200
Jaren12345678910
Banden op conditie/slijtage controleren en eventueel op
spanning brengen. Vervaldatum/toestand lading snelle
bandenreparatiekit controleren (indien aanwezig)
Werking verlichtingssysteem (koplampen,
richtingaanwijzers, alarmknipperlichten, bagageruimte,
interieur, dashboardkastje, lampjes instrumentenpaneel,
enz.) controleren
De vloeistofpeilen controleren en eventueel bijvullen(1) (2)
Uitlaatgasemissie controleren
Gebruik de diagnoseaansluiting om de werking van het
motormanagement en de emissie en de verslechtering van
de emissie en motorolie te controleren (het laatste waar
voorzien)(3)
(1) Gebruik voor het bijvullen altijd uitsluitend de in het instructieboek vermelde vloeistoffen en controleer het systeem eerst op schade.
(2) Het verbruik van additieven tegen emissies (UREUM) is afhankelijk van de gebruikstoestand van het voertuig en wordt aangegeven met een controlelampje en
bericht op het instrumentenpaneel (voor bepaalde versies/markten).
(3) Als het "restpercentage van efficiënte motorolie" dat gedetecteerd wordt door de diagnostiek van de auto lager is dan of gelijk is aan 20%, verdient het
aanbeveling de motorolie en het motorfilter te vervangen om te voorkomen dat na korte tijd opnieuw servicewerkzaamheden nodig zijn.
193

km x 100020 40 60 80 100 120 140 160 180 200
Jaren12345678910
Visueel de toestand controleren van: buitenzijde van
carrosserie, bodemplaatbescherming, slangen en
leidingen (uitlaat, brandstof- en remsysteem) en rubber
elementen (hoezen, slangen, bussen enz.)
Stand/conditie van wisrubbers van ruitenwissers
voor/achter controleren
Werking van het ruitenwisser/-sproeiersysteem controleren
en zo nodig de sproeiers afstellen
Sloten van motorkap en achterklep op aanwezigheid van
vuil controleren, mechanismen reinigen en smeren
Slag van handrem controleren en zo nodig afstellen
Conditie en slijtage van remblokken van schijfremmen
voor/achter visueel controleren (4)
en conditie van
remblokslijtagesensor
Conditie en slijtage van de achterste trommelremvoeringen
visueel inspecteren(4)
Visueel de conditie controleren van de getande
distributieriem (1.6 Multijet 120 pk / 115 pk versies)(5)
(4) Voor bepaalde versies/markten
(5) Maximum aantal kilometers 120.000 km. De riem moet elke 6 jaar worden vervangen, ongeacht de afgelegde afstand. Als het voertuig wordt gebruikt onder
veeleisende omstandigheden (stoffige omgevingen, bijzonder zware weersomstandigheden, langdurig bij zeer lage of zeer hoge temperaturen, veel stadsritten,
langdurig stationair lopen van de motor): aanbevolen maximum aantal kilometers is 60.000 km. De riem moet elke 4 jaar worden vervangen, ongeacht de
afgelegde afstand.
194
ONDERHOUD EN ZORG

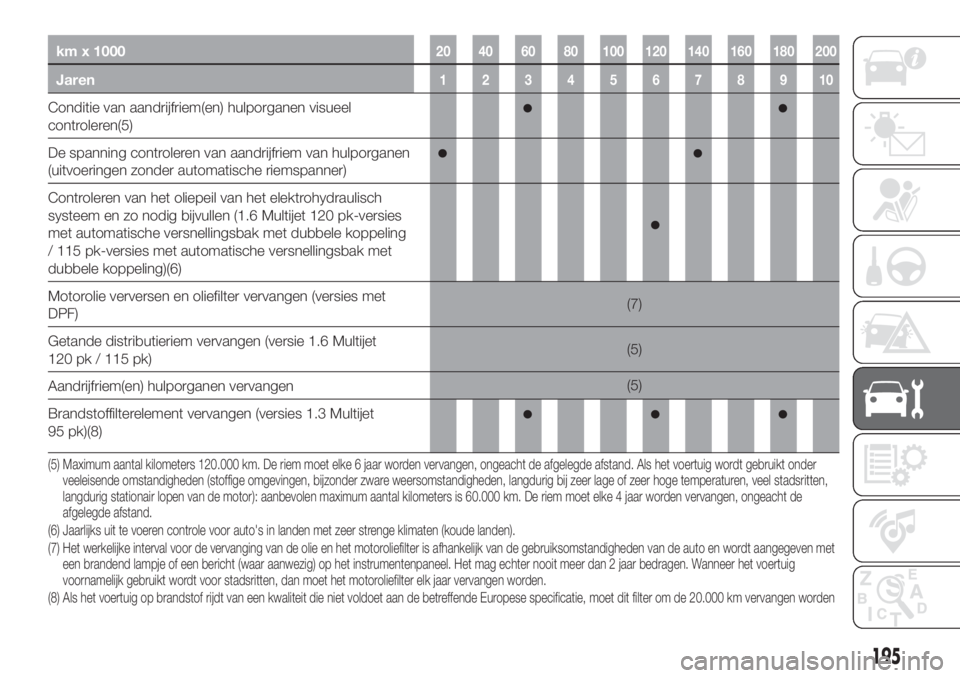

km x 100020 40 60 80 100 120 140 160 180 200
Jaren12345678910
Conditie van aandrijfriem(en) hulporganen visueel
controleren(5)
De spanning controleren van aandrijfriem van hulporganen
(uitvoeringen zonder automatische riemspanner)
Controleren van het oliepeil van het elektrohydraulisch
systeem en zo nodig bijvullen (1.6 Multijet 120 pk-versies
met automatische versnellingsbak met dubbele koppeling
/ 115 pk-versies met automatische versnellingsbak met
dubbele koppeling)(6)
Motorolie verversen en oliefilter vervangen (versies met
DPF)(7)
Getande distributieriem vervangen (versie 1.6 Multijet
120 pk / 115 pk)(5)
Aandrijfriem(en) hulporganen vervangen(5)
Brandstoffilterelement vervangen (versies 1.3 Multijet
95 pk)(8)
(5) Maximum aantal kilometers 120.000 km. De riem moet elke 6 jaar worden vervangen, ongeacht de afgelegde afstand. Als het voertuig wordt gebruikt onder
veeleisende omstandigheden (stoffige omgevingen, bijzonder zware weersomstandigheden, langdurig bij zeer lage of zeer hoge temperaturen, veel stadsritten,
langdurig stationair lopen van de motor): aanbevolen maximum aantal kilometers is 60.000 km. De riem moet elke 4 jaar worden vervangen, ongeacht de
afgelegde afstand.
(6) Jaarlijks uit te voeren controle voor auto's in landen met zeer strenge klimaten (koude landen).
(7) Het werkelijke interval voor de vervanging van de olie en het motoroliefilter is afhankelijk van de gebruiksomstandigheden van de auto en wordt aangegeven met
een brandend lampje of een bericht (waar aanwezig) op het instrumentenpaneel. Het mag echter nooit meer dan 2 jaar bedragen. Wanneer het voertuig
voornamelijk gebruikt wordt voor stadsritten, dan moet het motoroliefilter elk jaar vervangen worden.
(8) Als het voertuig op brandstof rijdt van een kwaliteit die niet voldoet aan de betreffende Europese specificatie, moet dit filter om de 20.000 km vervangen worden
195

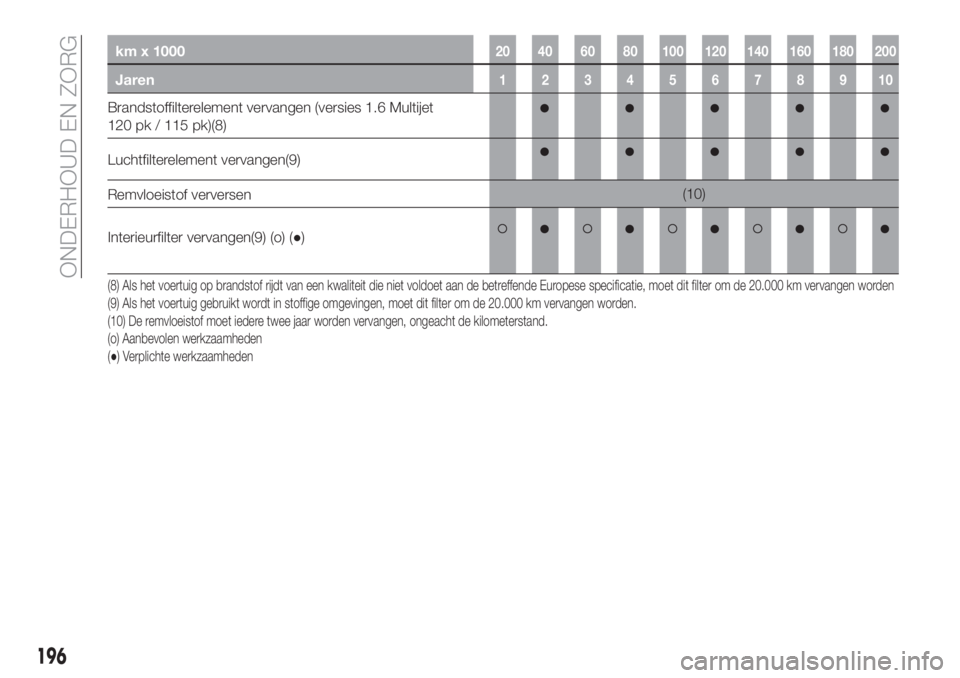

km x 100020 40 60 80 100 120 140 160 180 200
Jaren12345678910
Brandstoffilterelement vervangen (versies 1.6 Multijet
120 pk / 115 pk)(8)
Luchtfilterelement vervangen(9)
Remvloeistof verversen(10)
Interieurfilter vervangen(9) (o) (●)
(8) Als het voertuig op brandstof rijdt van een kwaliteit die niet voldoet aan de betreffende Europese specificatie, moet dit filter om de 20.000 km vervangen worden
(9) Als het voertuig gebruikt wordt in stoffige omgevingen, moet dit filter om de 20.000 km vervangen worden.
(10) De remvloeistof moet iedere twee jaar worden vervangen, ongeacht de kilometerstand.
(o) Aanbevolen werkzaamheden
(●) Verplichte werkzaamheden
196
ONDERHOUD EN ZORG

REGELMATIGE
CONTROLES
Elke1.000km of vóór een lange reis
controleren en eventueel bijvullen:
niveau motorkoelvloeistof;
remvloeistofpeil;
ruitensproeiervloeistofpeil;
conditie en bandenspanning;
werking verlichting (koplampen,
richtingaanwijzers, alarmknipperlichten,
etc.);
werking wis/-sproeisysteem en
stand/slijtage van wisserbladen;
controle en bijvullen van het peil van
het
AdBlue®
-additief voor
dieseluitstoot (UREUM) (voor
versies/markten, indien van
toepassing);
Elke3000km controleren en eventueel
bijvullen: motorolieniveau.
ZWAAR GEBRUIK VAN DE
AUTO
Als vooral een intensief gebruik van de
auto wordt gemaakt, zoals:
het rijden op stoffige wegen;
talrijke korte ritten (minder dan
7-8 km) en bij buitentemperaturen
onder het vriespunt;
de motor vaak stationair draait of
lange afstanden worden gereden bij
lage snelheden of als de auto lang niet
wordt gebruikt;
dienen de volgende controles vaker te
worden uitgevoerd dan aangegeven in
het Geprogrammeerd
onderhoudsschema:
remblokken van schijfremmen voor
op conditie en slijtage controleren;
sloten van motorkap en achterklep
op aanwezigheid van vuil controleren,
mechanismen reinigen en smeren;
visueel de toestand controleren van:
motor, versnellingsbak, transmissie,
slangen en leidingen (uitlaat/brandstof-
en remsysteem) en rubber elementen
(hoezen/slangen /bussen enz.);
laadtoestand accu en niveau
accuvloeistof (elektrolyt) controleren;
conditie van aandrijfriemen van
hulporganen visueel controleren;
motorolie en oliefilter controleren en
zo nodig vervangen;
pollenfilter controleren en zo nodig
vervangen;
luchtfilter controleren en zo nodig
vervangen;
Herstel het peil van het
AdBlue®
-additief voor dieseluitstoot
(UREUM) (voor versies/markten, indien
van toepassing) wanneer het
waarschuwingslampje gaat branden of
het bericht op het instrumentenpaneel
wordt weergegeven;
197

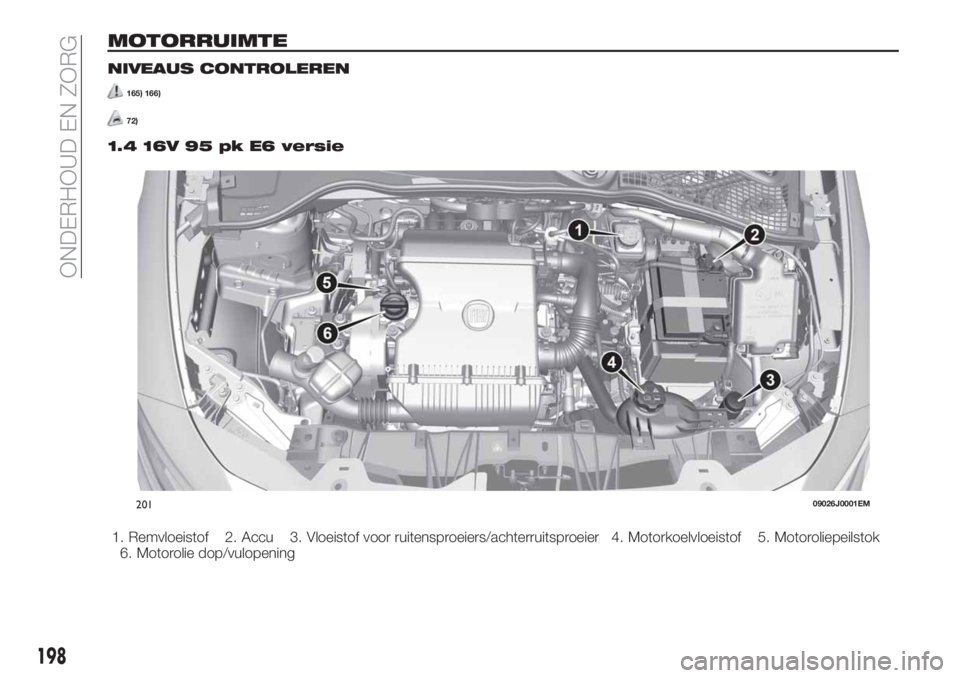

MOTORRUIMTE
NIVEAUS CONTROLEREN
165) 166)
72)
1.4 16V 95 pk E6 versie
1. Remvloeistof 2. Accu 3. Vloeistof voor ruitensproeiers/achterruitsproeier 4. Motorkoelvloeistof 5. Motoroliepeilstok
6. Motorolie dop/vulopening
20109026J0001EM
198
