FIAT TIPO 5DOORS STATION WAGON 2019 Instructieboek (in Dutch)

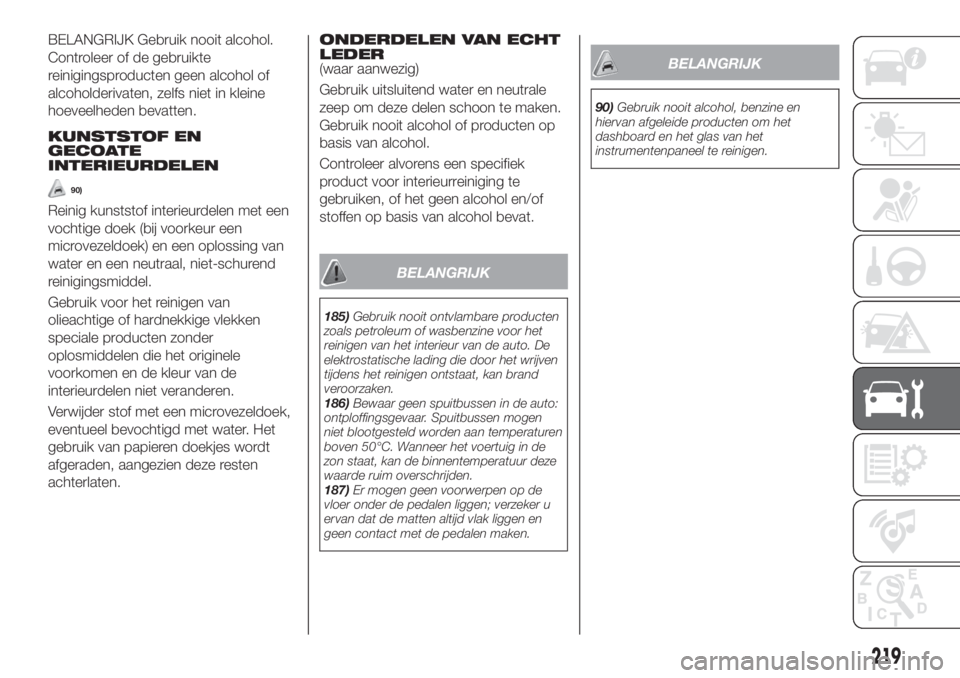

BELANGRIJK Gebruik nooit alcohol.
Controleer of de gebruikte
reinigingsproducten geen alcohol of
alcoholderivaten, zelfs niet in kleine
hoeveelheden bevatten.
KUNSTSTOF EN
GECOATE
INTERIEURDELEN
90)
Reinig kunststof interieurdelen met een
vochtige doek (bij voorkeur een
microvezeldoek) en een oplossing van
water en een neutraal, niet-schurend
reinigingsmiddel.
Gebruik voor het reinigen van
olieachtige of hardnekkige vlekken
speciale producten zonder
oplosmiddelen die het originele
voorkomen en de kleur van de
interieurdelen niet veranderen.
Verwijder stof met een microvezeldoek,
eventueel bevochtigd met water. Het
gebruik van papieren doekjes wordt
afgeraden, aangezien deze resten
achterlaten.
ONDERDELEN VAN ECHT
LEDER
(waar aanwezig)
Gebruik uitsluitend water en neutrale
zeep om deze delen schoon te maken.
Gebruik nooit alcohol of producten op
basis van alcohol.
Controleer alvorens een specifiek
product voor interieurreiniging te
gebruiken, of het geen alcohol en/of
stoffen op basis van alcohol bevat.
BELANGRIJK
185)Gebruik nooit ontvlambare producten
zoals petroleum of wasbenzine voor het
reinigen van het interieur van de auto. De
elektrostatische lading die door het wrijven
tijdens het reinigen ontstaat, kan brand
veroorzaken.
186)Bewaar geen spuitbussen in de auto:
ontploffingsgevaar. Spuitbussen mogen
niet blootgesteld worden aan temperaturen
boven 50°C. Wanneer het voertuig in de
zon staat, kan de binnentemperatuur deze
waarde ruim overschrijden.
187)Er mogen geen voorwerpen op de
vloer onder de pedalen liggen; verzeker u
ervan dat de matten altijd vlak liggen en
geen contact met de pedalen maken.
BELANGRIJK
90)Gebruik nooit alcohol, benzine en
hiervan afgeleide producten om het
dashboard en het glas van het
instrumentenpaneel te reinigen.
219

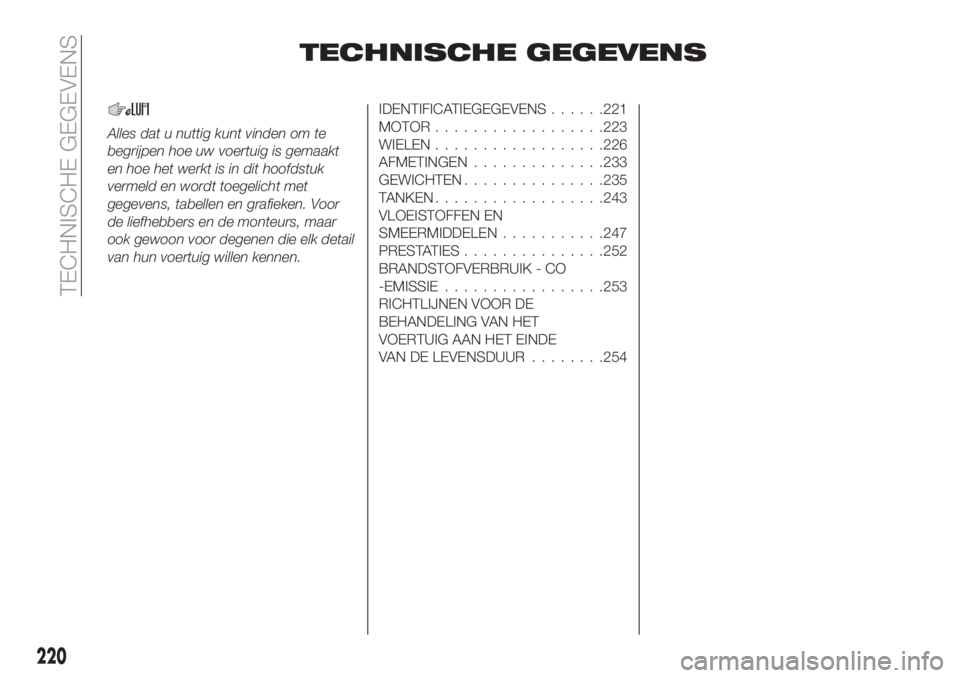

TECHNISCHE GEGEVENS
Alles dat u nuttig kunt vinden om te
begrijpen hoe uw voertuig is gemaakt
en hoe het werkt is in dit hoofdstuk
vermeld en wordt toegelicht met
gegevens, tabellen en grafieken. Voor
de liefhebbers en de monteurs, maar
ook gewoon voor degenen die elk detail
van hun voertuig willen kennen.
IDENTIFICATIEGEGEVENS......221
MOTOR..................223
WIELEN..................226
AFMETINGEN..............233
GEWICHTEN...............235
TANKEN..................243
VLOEISTOFFEN EN
SMEERMIDDELEN...........247
PRESTATIES...............252
BRANDSTOFVERBRUIK - CO
-EMISSIE.................253
RICHTLIJNEN VOOR DE
BEHANDELING VAN HET
VOERTUIG AAN HET EINDE
VAN DE LEVENSDUUR........254
220
TECHNISCHE GEGEVENS

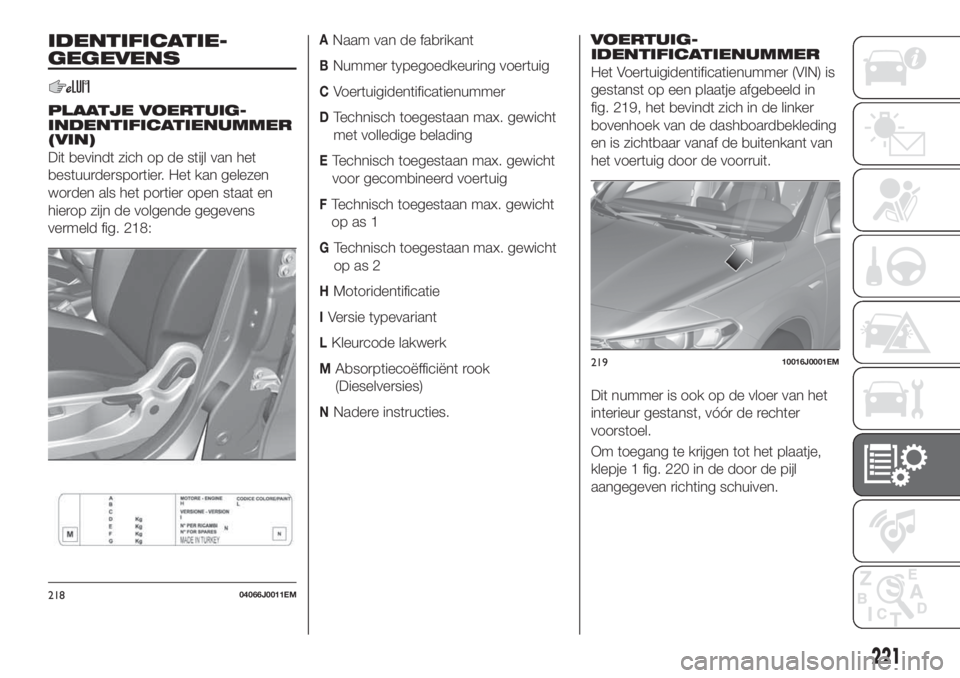

IDENTIFICATIE-
GEGEVENS
PLAATJE VOERTUIG-
INDENTIFICATIENUMMER
(VIN)
Dit bevindt zich op de stijl van het
bestuurdersportier. Het kan gelezen
worden als het portier open staat en
hierop zijn de volgende gegevens
vermeld fig. 218:
ANaam van de fabrikant
BNummer typegoedkeuring voertuig
CVoertuigidentificatienummer
DTechnisch toegestaan max. gewicht
met volledige belading
ETechnisch toegestaan max. gewicht
voor gecombineerd voertuig
FTechnisch toegestaan max. gewicht
op as 1
GTechnisch toegestaan max. gewicht
op as 2
HMotoridentificatie
IVersie typevariant
LKleurcode lakwerk
MAbsorptiecoëfficiënt rook
(Dieselversies)
NNadere instructies.VOERTUIG-
IDENTIFICATIENUMMER
Het Voertuigidentificatienummer (VIN) is
gestanst op een plaatje afgebeeld in
fig. 219, het bevindt zich in de linker
bovenhoek van de dashboardbekleding
en is zichtbaar vanaf de buitenkant van
het voertuig door de voorruit.
Dit nummer is ook op de vloer van het
interieur gestanst, vóór de rechter
voorstoel.

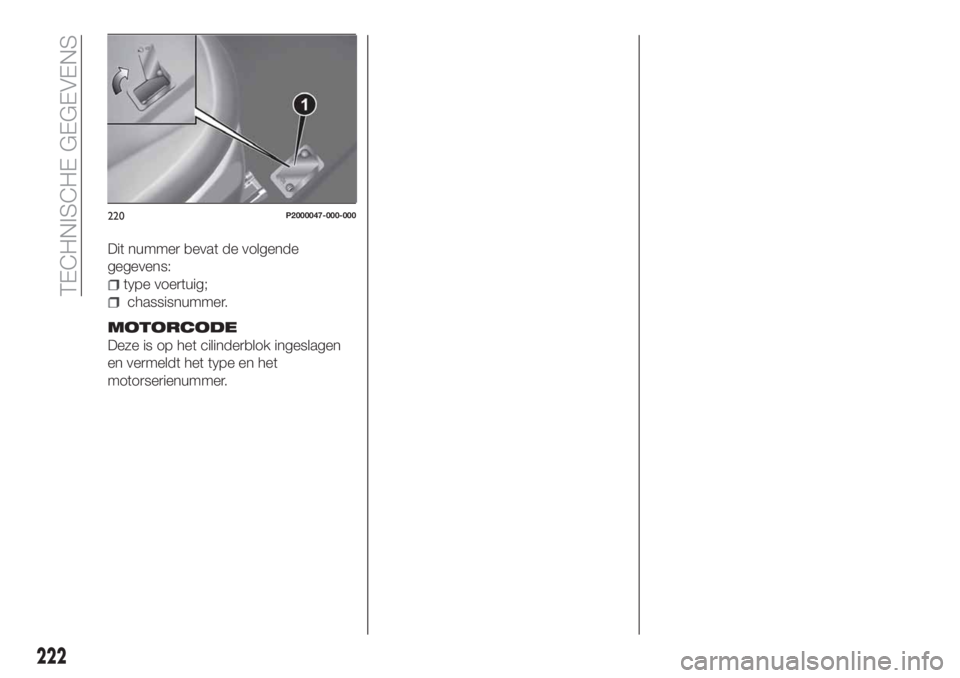

Om toegang te krijgen tot het plaatje,
klepje 1 fig. 220 in de door de pijl
aangegeven richting schuiven.
21804066J0011EM
21910016J0001EM
221

Dit nummer bevat de volgende
gegevens:
type voertuig;
chassisnummer.
MOTORCODE
Deze is op het cilinderblok ingeslagen
en vermeldt het type en het
motorserienummer.
220P2000047-000-000
222
TECHNISCHE GEGEVENS

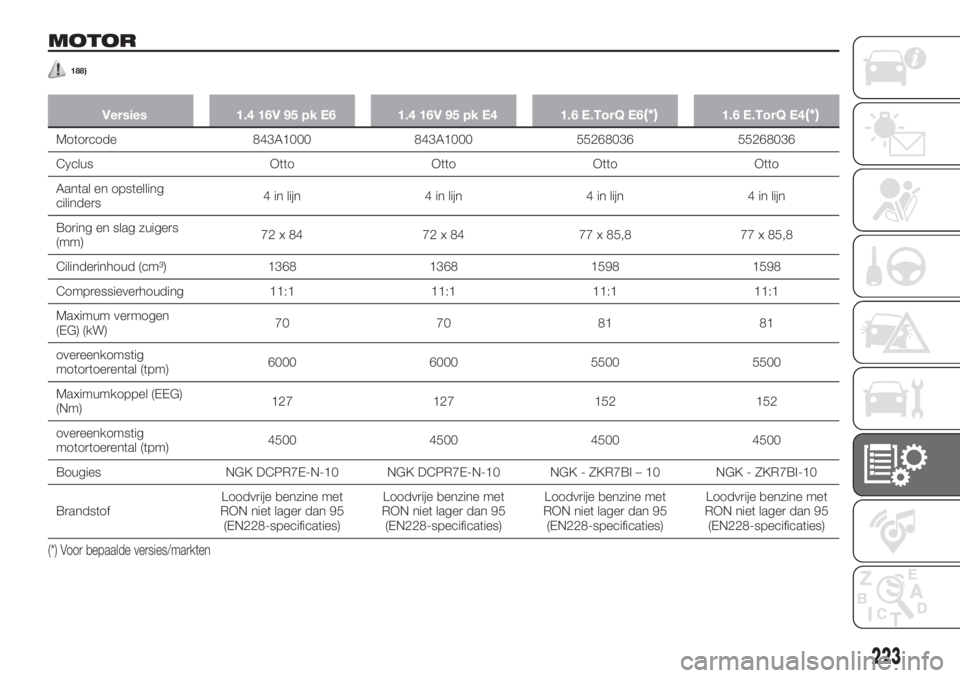

MOTOR
188)
Versies 1.4 16V 95 pk E6 1.4 16V 95 pk E4 1.6 E.TorQ E6(*)1.6 E.TorQ E4(*)
Motorcode 843A1000 843A1000 55268036 55268036
Cyclus Otto Otto Otto Otto
Aantal en opstelling
cilinders4 in lijn 4 in lijn 4 in lijn 4 in lijn
Boring en slag zuigers
(mm)72 x 84 72 x 84 77 x 85,8 77 x 85,8
Cilinderinhoud (cm³) 1368 1368 1598 1598
Compressieverhouding 11:1 11:1 11:1 11:1
Maximum vermogen
(EG) (kW)70 70 81 81
overeenkomstig
motortoerental (tpm)6000 6000 5500 5500
Maximumkoppel (EEG)
(Nm)127 127 152 152
overeenkomstig
motortoerental (tpm)4500 4500 4500 4500
Bougies NGK DCPR7E-N-10 NGK DCPR7E-N-10 NGK - ZKR7BI – 10 NGK - ZKR7BI-10
BrandstofLoodvrije benzine met
RON niet lager dan 95
(EN228-specificaties)Loodvrije benzine met
RON niet lager dan 95
(EN228-specificaties)Loodvrije benzine met
RON niet lager dan 95
(EN228-specificaties)Loodvrije benzine met
RON niet lager dan 95
(EN228-specificaties)
(*) Voor bepaalde versies/markten
223

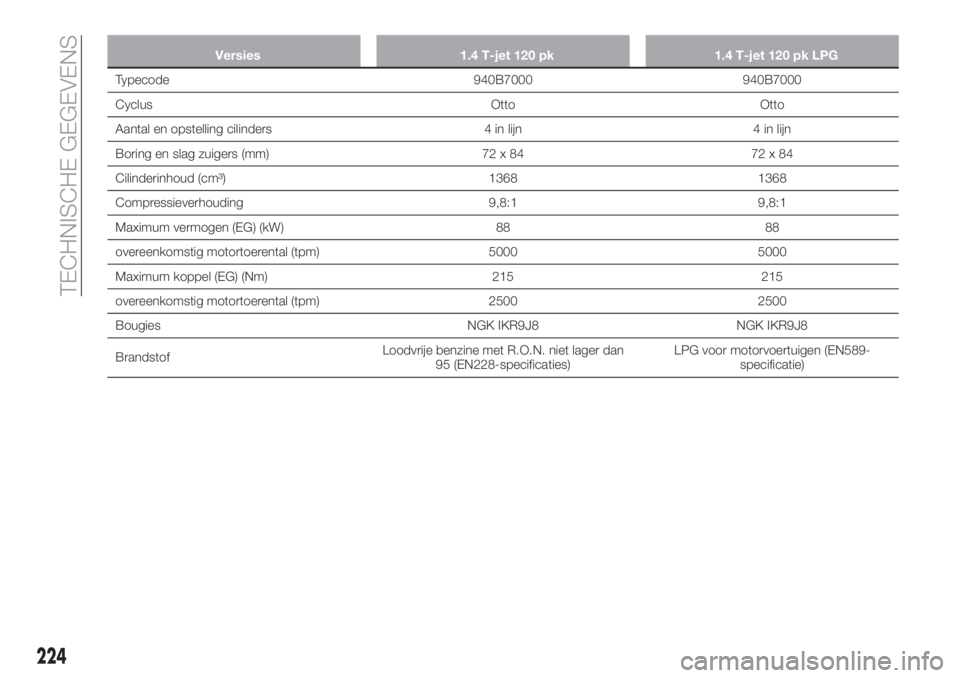

Versies 1.4 T-jet 120 pk 1.4 T-jet 120 pk LPG
Typecode 940B7000 940B7000
Cyclus Otto Otto
Aantal en opstelling cilinders 4 in lijn 4 in lijn
Boring en slag zuigers (mm) 72 x 84 72 x 84
Cilinderinhoud (cm³) 1368 1368
Compressieverhouding 9,8:1 9,8:1
Maximum vermogen (EG) (kW) 88 88
overeenkomstig motortoerental (tpm) 5000 5000
Maximum koppel (EG) (Nm) 215 215
overeenkomstig motortoerental (tpm) 2500 2500
Bougies NGK IKR9J8 NGK IKR9J8
BrandstofLoodvrije benzine met R.O.N. niet lager dan
95 (EN228-specificaties)LPG voor motorvoertuigen (EN589-
specificatie)
224
TECHNISCHE GEGEVENS

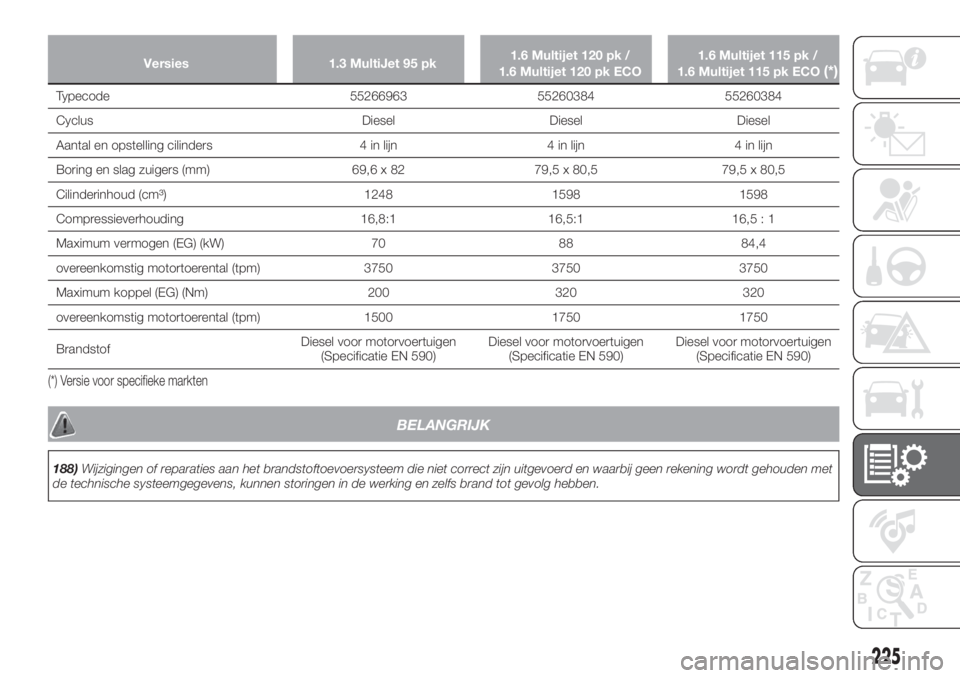

Versies 1.3 MultiJet 95 pk1.6 Multijet 120 pk /
1.6 Multijet 120 pk ECO1.6 Multijet 115 pk /
1.6 Multijet 115 pk ECO(*)
Typecode 55266963 55260384 55260384
Cyclus Diesel Diesel Diesel
Aantal en opstelling cilinders 4 in lijn 4 in lijn 4 in lijn
Boring en slag zuigers (mm) 69,6 x 82 79,5 x 80,5 79,5 x 80,5
Cilinderinhoud (cm³) 1248 1598 1598
Compressieverhouding 16,8:1 16,5:1 16,5 : 1
Maximum vermogen (EG) (kW) 70 88 84,4
overeenkomstig motortoerental (tpm) 3750 3750 3750
Maximum koppel (EG) (Nm) 200 320 320
overeenkomstig motortoerental (tpm) 1500 1750 1750
BrandstofDiesel voor motorvoertuigen
(Specificatie EN 590)Diesel voor motorvoertuigen
(Specificatie EN 590)Diesel voor motorvoertuigen
(Specificatie EN 590)
(*) Versie voor specifieke markten
BELANGRIJK
188)Wijzigingen of reparaties aan het brandstoftoevoersysteem die niet correct zijn uitgevoerd en waarbij geen rekening wordt gehouden met
de technische systeemgegevens, kunnen storingen in de werking en zelfs brand tot gevolg hebben.
225

WIELEN
WINTERBANDEN
189)
De winterbanden moeten dezelfde
maat hebben als de standaard
geleverde banden.
Het Fiat Servicenetwerk kan u
adviseren over de meest geschikte
band voor elk gebruik.
Voor het type, de bandenspanning en
de specificaties van de winterbanden
de instructies volgen die worden
gegeven in dit hoofdstuk.
De specifieke eigenschappen van
winterbanden verminderen drastisch
wanneer de profieldiepte minder is dan
4 mm. Vervang ze in dat geval.
Door hun specifieke eigenschappen zijn
de prestaties van winterbanden onder
normale omstandigheden of wanneer
lang op de snelweg wordt gereden,
lager dan die van de standaard
gemonteerde banden.
Beperk het gebruik van winterbanden in
overeenstemming met de
omstandigheden waarvoor ze zijn
goedgekeurd; houdt u altijd aan de
specifieke plaatselijke voorschriften met
betrekking tot het gebruik van
winterbanden.Monteer op de vier wielen dezelfde
banden (zelfde merk en profieldiepte)
voor meer veiligheid tijdens het rijden en
het remmen en voor een betere
bestuurbaarheid. Denk eraan dat de
draairichting van de banden niet
omgedraaid mag worden.
226
TECHNISCHE GEGEVENS

STANDAARD VELGEN EN BANDEN
190)
Lichtmetalen of geperste stalen velgen. Tubeless radiaalbanden.
Alle typegoedgekeurde banden zijn op het kentekenbewijs vermeld.
BELANGRIJK Als de gegevens in het instructieboek afwijken van die van het kentekenbewijs, dient men zich altijd aan de
gegevens van het kentekenbewijs te houden. Voor de rijveiligheid moeten alle wielen zijn voorzien van banden van hetzelfde
merk en type.
BELANGRIJK Monteer geen binnenbanden in tubeless-banden.
Versies Wielen Standaard banden Reservewiel(*)
1.4 16V 95 pk /
1.3 Multijet 95 pk6J X 15 H2 ET38 195/65 R15 91H 195/65 R15 91H
6.5J X 16 H2 ET39
205/55 R16 91H(**)205/55 R16 91H
7J X 17 H2 ET41
225/45 R17 91V
(**)205/55 R16 91H
191)
1.4 T-jet 120 pk /
1.6 E.TorQ(°)
6J X 15 H2 ET38(***)195/65 R15 91H(***)195/65 R15 91H(***)
6.5J X 16 H2 ET39
205/55 R16 91H(**)205/55 R16 91H
7J X 17 H2 ET41
225/45 R17 91V
(**)205/55 R16 91H
191)
7.5J X 18 H2 ET44
225/40 R18 92W XL GoodYear(****)205/55 R16 91H
191)
(*) Een thuiskomer van 135/70 R16 kan besteld worden als alternatief voor het reservewiel voor TIPO 5-DEURS-versies.
(**) M+S Goodyear Vector 4Seasons Gen-2 of gelijkwaardige banden van dezelfde maat zijn optioneel verkrijgbaar voor bepaalde versies/markten (°) indien voorzien
(***) Voor TIPO 5-DEURS-versies
(****) Voor bepaalde versies/markten. Als alternatief kunnen banden gebruikt worden die gelijkwaardige prestaties bieden.
227

Versies Wielen Standaard banden Reservewiel(*)
1.4 T-jet 120 pk
LPG6.5J X 16 H2 ET39
205/55 R16 91H
(**)—
7J X 17 H2 ET41
225/45 R17 91V
(**)—
7.5J X 18 H2 ET44
225/40 R18 92W XL GoodYear
(****)—
1.6 Multijet
120 pk /
1.6 Multijet
115 pk
(*****)
6J X 15 H2 ET38 195/65 R15 91H 195/65 R15 91H
6.5J X 16 H2 ET39
205/55 R16 91H
(**)205/55 R16 91H
7J X 17 H2 ET41
225/45 R17 91V
(**)205/55 R16 91H
191)
7.5J X 18 H2 ET44
225/40 R18 92W XL GoodYear(****)205/55 R16 91H
191)
1.6 Multijet
120 pk ECO /
1.6 Multijet
115 pk ECO
(*****)
6.5J X 16 H2 ET39205/55 R16 91H Goodyear
EfficientGrip Performance(**) (****)205/55 R16 91H Goodyear
EfficientGrip Performance(****)
(*) Een thuiskomer van 135/70 R16 kan besteld worden als alternatief voor het reservewiel voor TIPO 5-DEURS-versies.
(**) M+S Goodyear Vector 4Seasons Gen-2 of gelijkwaardige banden van dezelfde maat zijn optioneel verkrijgbaar voor bepaalde versies/markten
(****) Voor bepaalde versies/markten. Als alternatief kunnen banden gebruikt worden die gelijkwaardige prestaties bieden.
(*****) Versie voor specifieke markten
Opmerking Bij versies met 195 / 65 R15 en 205 / 55 R16 banden, sneeuwkettingen met smalle schakels gebruiken, die
maximaal 9 mm uitsteken buiten het bandprofiel.
Opmerking Sneeuwkettingen met een onopvallend profiel die maximaal 7 mm buiten het bandprofiel uitsteken kunnen
gemonteerd worden op versies met 225/45 R17 banden.
Opmerking Kettingen kunnen niet gemonteerd worden op 225/40 R18 92W XL-banden.
