FORD MUSTANG 2003 Workshop Manual

Fig. 44: Premium Sound Radio Circuit, Convertible W/ Mach 1000 Sound System (2 of 2)

2003 Ford Mustang Cobra
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:47:06Page 45 © 2006 Mitchell Repair Information Company, LLC.

Fig. 45: Premium Sound Radio Circuit, Coupe W/ Mach 1000 Sound System (1 of 2)

2003 Ford Mustang Cobra
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:47:06Page 46 © 2006 Mitchell Repair Information Company, LLC.

Fig. 46: Premium Sound Radio Circuit, Coupe W/ Mach 1000 Sound System (2 of 2)

2003 Ford Mustang Cobra
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:47:06Page 47 © 2006 Mitchell Repair Information Company, LLC.

Fig. 47: Premium Sound Radio Circuit, W/ Mach 460 Sound System
SHIFT INTERLOCK

2003 Ford Mustang Cobra
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:47:07Page 48 © 2006 Mitchell Repair Information Company, LLC.

Fig. 48: Shift Interlock Circuit
STARTING/CHARGING

2003 Ford Mustang Cobra
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:47:07Page 49 © 2006 Mitchell Repair Information Company, LLC.

Fig. 49: Charging Circuit

2003 Ford Mustang Cobra
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:47:07Page 50 © 2006 Mitchell Repair Information Company, LLC.

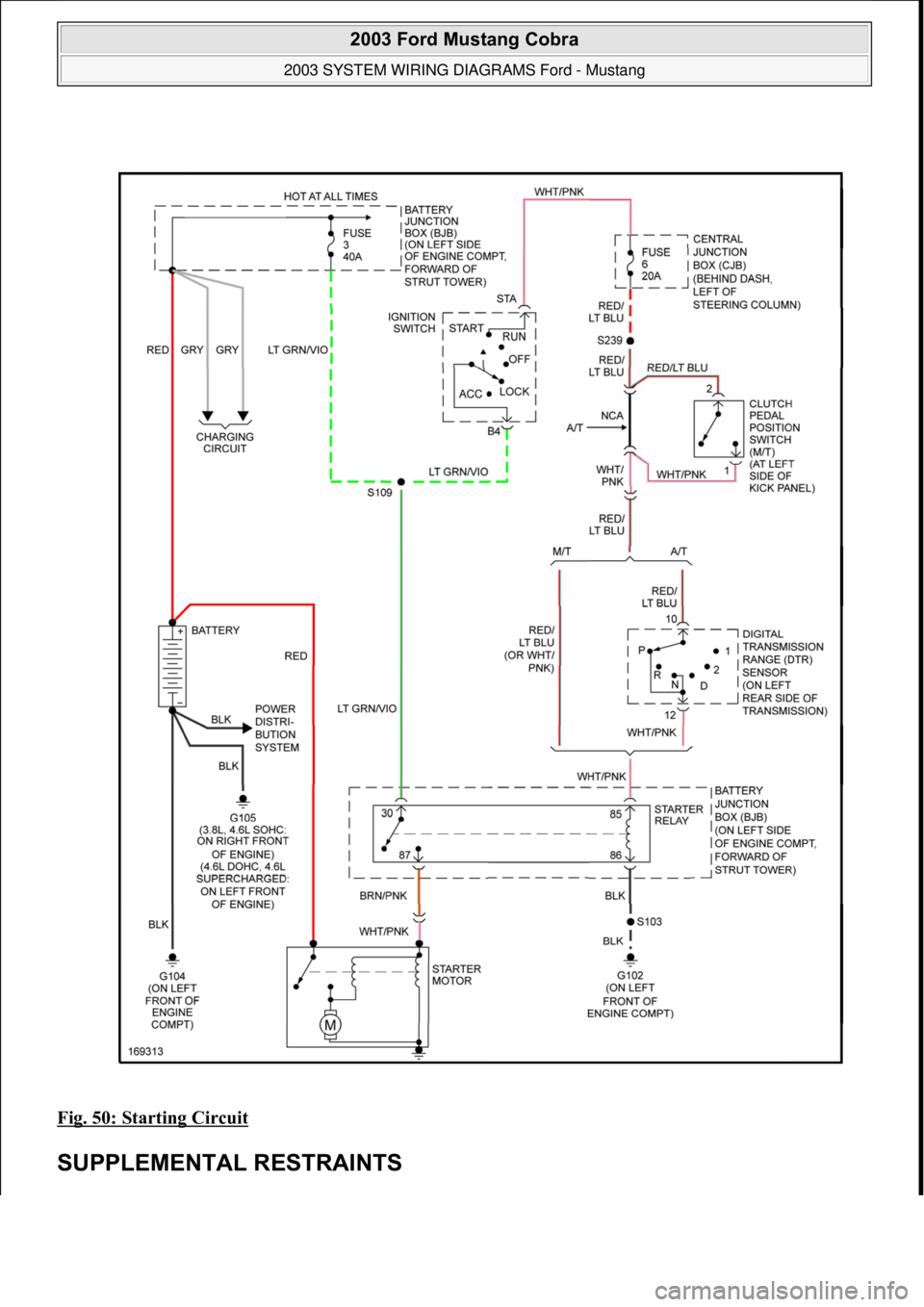

Fig. 50: Starting Circuit
SUPPLEMENTAL RESTRAINTS

2003 Ford Mustang Cobra
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:47:07Page 51 © 2006 Mitchell Repair Information Company, LLC.

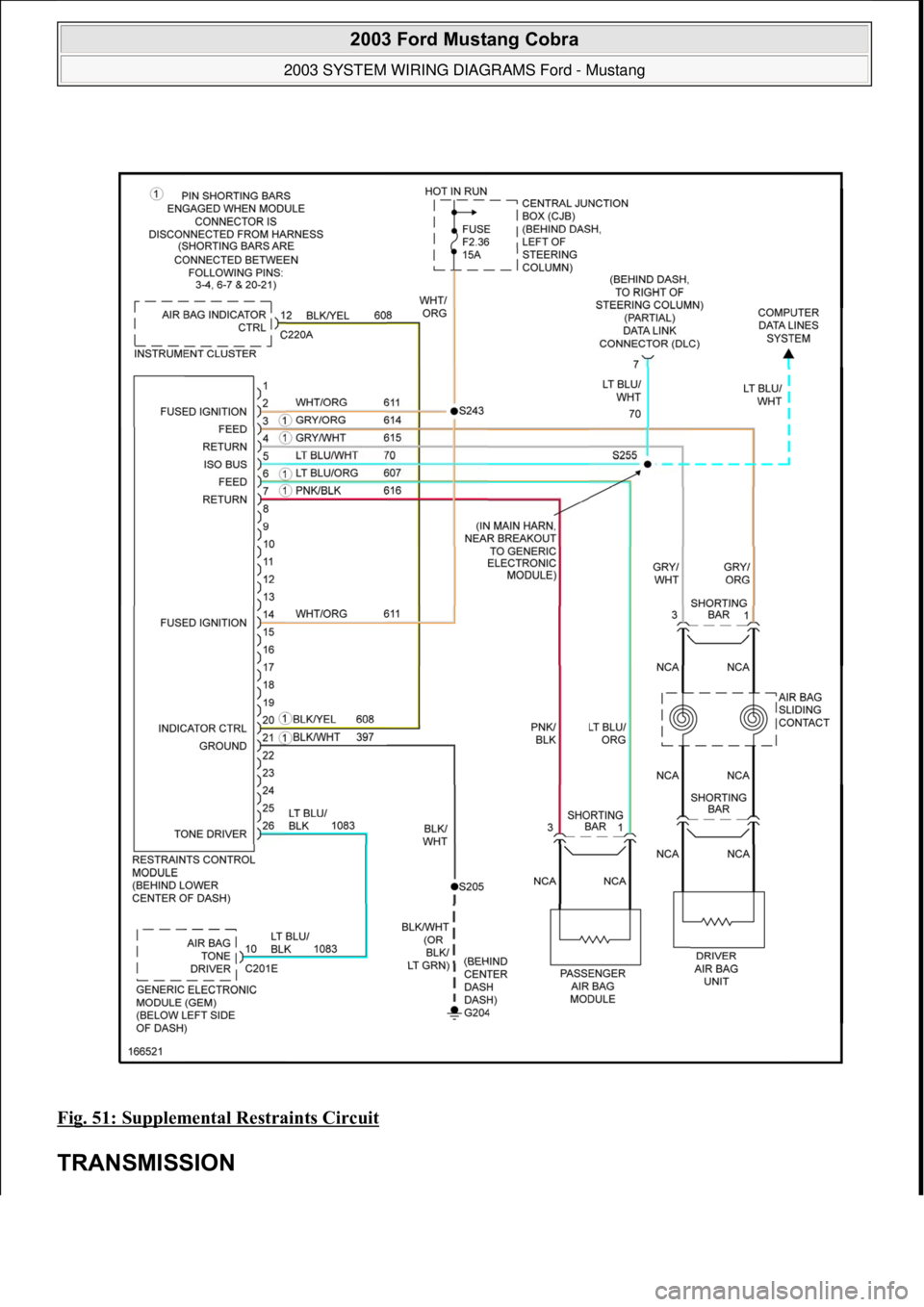

Fig. 51: Supplemental Restraints Circuit
TRANSMISSION

2003 Ford Mustang Cobra
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:47:07Page 52 © 2006 Mitchell Repair Information Company, LLC.

Fig. 52: A/T Circuit
TRUNK, TAILGATE, FUEL DOOR

2003 Ford Mustang Cobra
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:47:07Page 53 © 2006 Mitchell Repair Information Company, LLC.

Fig. 53: Trunk, Tailgate, Fuel Door Circuit
WARNING SYSTEMS

2003 Ford Mustang Cobra
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:47:07Page 54 © 2006 Mitchell Repair Information Company, LLC.
