Hyundai Accent 2008 Manual do proprietário (in Portuguese)

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
13
!
CUIDADO:
o O funcionamento do motor, sem este elemento, pode causar um desgaste excessivo do motor.
o Ao remover o filtro de limpeza do ar, tenha cuidado para não deixarentrar poeiras e lixo na entradade ar.Estes lixos e poeiras podemdanificar o filtro do ar.
ESCOVAS LIMPA- PARABRISAS
G080A02A-APT As escovas do limpa-parabrisas devem ser inspeccionadas de tempo a tempo e limpas para retirar a película de pó e sujidade acumuladas. Para limpá-las,deverá usar uma esponja com água limpa e sabão. Se as escovas deixam sulcos ou marcas no vidro, deverásubstitui-las por peças originais HYUNDAI ou equivalentes.
! CUIDADO:
o Não ponha a funcionar as escovas limpa-parabrisas com o parabrisas seco, encurtará a vida das escovas e pode riscar o vidro.
o Evitar o contacto da borracha com quaisquer produtos derivados de petróleo, como óleo de motor,gasolina, etc. G080B01HR-GPT
Substituir as Escovas dos Limpa Pára-brisas
Para substituir as escovas dos limpa pára-brisas, coloque os limpa pára-brisas na posição vertical.
Remover as escovas dos limpa pára-brisas 1. Empurre para baixo a escova do limpa pára-brisas com o grampo de bloqueio (1) premido, para a soltar do braço de accionamento.
HHR5048(1)

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
14
Instalar uma nova escova no limpa pára-brisas
1. Coloque uma nova escova no braçode accionamento e baixe-a até ao nível do braço de accionamento como mostrado no desenho.
2. Eleve um pouco a escova do limpa
pára-brisas e puxe-a para cima. 2. Puxe a escova do limpa pára-brisas
para cima até ouvir um estalido queindica que esta encaixou na extremidade do braço deaccionamento.
NOTA: Não deixe que o braço de accionamento bata contra o pára- brisas.
HHR5050
HHR5049HHR5051

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
15ABASTECIMENTO DO DEPÓSITO LÁVA PÁRA-BRISAS
G090A01MC-GPT O depósito láva pára-brisas proporciona
água para o pára-brisas. Líquido de boa qualidade deve ser usado no depósito. O nível de líquido deve serverificado mais frequentemente em condições desfavoráveis de tempo, ou quando usar com mais frequência osistema de lavagem. OMC055016CUIDADO:
o O anti-congelante do radiador (refrigerante do motor) não deveser utilizado no sistema delavagem do pára-brisas, pois danificará a pintura.
o A alavanca do esguicho não deve ser accionada, quando o depósito se encontrar vazio. Pois poderádanificar a bomba do limpa pára- brisas.
!!AVISO:
o Os agentes do líquido de lavagem do pára-brisas contém algum teor de álcool, pelo que o líquidopode tornar-se inflamável em certas situações. Não faça faíscas nem chamas passíveis de entrarem contacto com o líquido de lavagem ou o seu depósito. Pode danificar o veículo ou ferir osseus ocupantes.
o O líquido de lavagem do pára- brisas é venenoso para pessoas e animais. Não o beba e evite o contacto directo com o líquido.Risco de lesões graves ou morte.

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
16VERIFICAR O ÓLEO DA TRANSMISSÃO AUTOMÁTICA
!
VERIFICAÇÃO DO ÓLEO DA CAIXA (MANUAL)
G110A01MC-APT O óleo da transmissão automática
deve ser substituído aos intervalos especificados nos quadros de manutenção programada no capitulon° 5.
NOTA: Normalmente o fluído da
transmissão automática é encarnado. À medida que osquilómetros vão aumentando, o fluído adquire gradualmente um tom encarnado escuro.
Esta mudança de cor é normal e
não deve ser utilizada como critériopara a mudança do fluído da transmissão.
Deve substituir o fluído da
transmissão automática de acordocom os intervalos especificados no plano de manutenção do veículo nasecção 5.
G100A01MC-GPT O lubrificante da caixa manual/ mecânica deverá ser substituido a intervalos especificados no esquema de manutenção do veiculo na Secção5.
AVISO:
É sempre melhor verificar o níveldo óleo da caixa mecânica quando o motor está frio ou morno. Se o motor estiver quente, deverá tergrande precaução, pois poderá queimar-se no motor ou nas peças do sistema de escape. NOTA: Recomenda-se que o fluido da transmissão seja verificado por um concessionário Hyundai autorizado.
!AVISO:
O nível do fluido da transmissão
deve ser verificado quando o motor está à sua temperatura de funcionamento normal. Isto significaque o motor, o radiador, o sistema de escape, etc. estão muito quentes.
Tenha muito cuidado para não se
queimar ao executar este procedimento.

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
17
G110D03A-GPT
Verificar o nível do fluido da transmissão automática
Deve verificar com regularidade o nível
do fluido da transmissão automática. Mantenha o veículo ao nível do chão
com o travão de mão aplicado e verifique o nível do fluido seguindo os procedimentos descritos abaixo. 1. Coloque a alavanca selectora de velocidades na posição N (Neutral – Ponto morto) e certifique-se de que o motor está a trabalhar à velocidade de ralenti normal.
G110D02MC
AVISO:
A ventoinha do radiador é controlada
pela temperatura do refrigerante do motor e pode algumas vezesfuncionar mesmo despois de desligada a chave na ignição. Use de extremo cuidado quandotrabalhar junto das pás da ventoínha, para não ser ferido por uma das lâminas das pás da ventoínha.Quando a temperatura diminui, a ventoínha desliga automáticamente, o que é normal.!O nível de óleo deverá estar entre
esta marca
G110D03MC
3. Certifique-se de que o nível do fluido está no intervalo “HOT” no indicador de nível. Se o nível do fluido estiver abaixo deste intervalo, acrescente o fluido especificadoatravés do orifício de enchimento. Se o nível do fluido estiver acima deste intervalo, drene o fluidoatravés do orifício de drenagem.
2. Depois da transmissão estar
suficientemente quente (temperaturado fluido de 70~80°C), por exemplo após 10 minutos de condução nor- mal, desloque a alavanca develocidades por todas as posições e, em seguida, coloque a alavanca selectora de velocidades na posiçãoN (Neutral – Ponto morto) ou na posição P (Park - Estacionamento). 4. Se o nível do fluido for verificado a
frio (temperatura do fluido de 20~30°C) acrescente o fluido até à linha com a indicação “COLD” e, em seguida, verifique novamente o níveldo fluido tendo em conta o passo 2 acima.

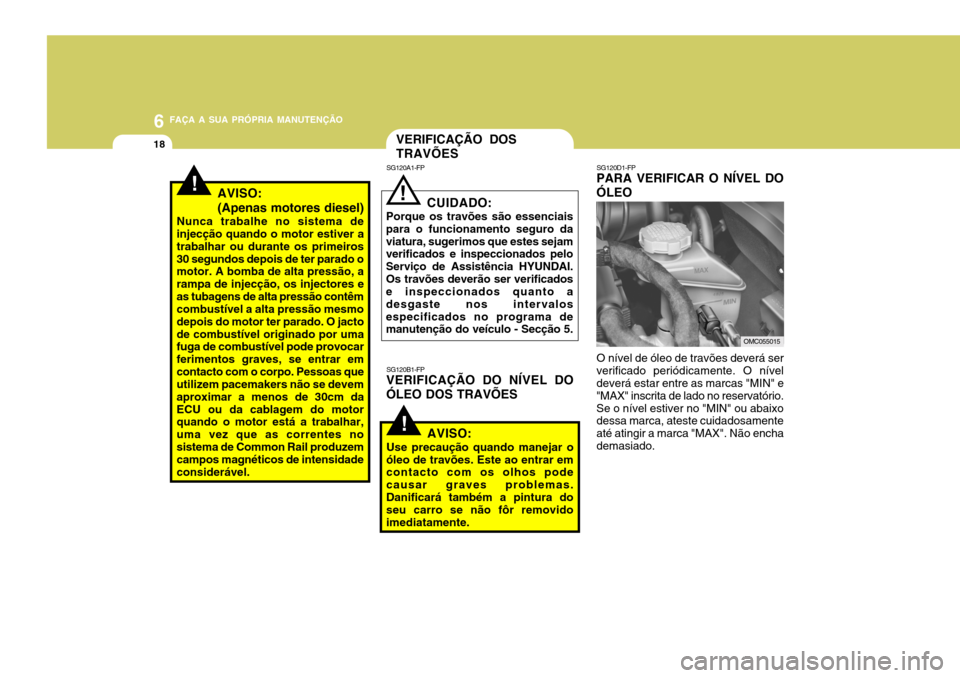

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
18
!
VERIFICAÇÃO DOS TRAVÕES
!AVISO: (Apenas motores diesel)
Nunca trabalhe no sistema de injecção quando o motor estiver a trabalhar ou durante os primeiros30 segundos depois de ter parado o motor. A bomba de alta pressão, a rampa de injecção, os injectores eas tubagens de alta pressão contêm combustível a alta pressão mesmo depois do motor ter parado. O jactode combustível originado por uma fuga de combustível pode provocar ferimentos graves, se entrar emcontacto com o corpo. Pessoas que utilizem pacemakers não se devem aproximar a menos de 30cm daECU ou da cablagem do motor quando o motor está a trabalhar, uma vez que as correntes nosistema de Common Rail produzem campos magnéticos de intensidade considerável. SG120A1-FP
CUIDADO:
Porque os travões são essenciaispara o funcionamento seguro daviatura, sugerimos que estes sejam verificados e inspeccionados pelo Serviço de Assistência HYUNDAI.Os travões deverão ser verificados e inspeccionados quanto a desgaste nos intervalosespecificados no programa de manutenção do veículo - Secção 5.!
SG120B1-FP
VERIFICAÇÃO DO NÍVEL DO ÓLEO DOS TRAVÕES
AVISO:
Use precaução quando manejar o
óleo de travões. Este ao entrar em contacto com os olhos pode causar graves problemas.Danificará também a pintura do seu carro se não fôr removido imediatamente. SG120D1-FP
PARA VERIFICAR O NÍVEL DO ÓLEO
OMC055015
O nível de óleo de travões deverá ser
verificado periódicamente. O nível deverá estar entre as marcas "MIN" e "MAX" inscrita de lado no reservatório.Se o nível estiver no "MIN" ou abaixo dessa marca, ateste cuidadosamente até atingir a marca "MAX". Não enchademasiado.

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
19VERIFICAÇÃO DO NÍVEL DO ÓLEO DA EMBRAIAGEMCUIDADOS A TER COM O AR CONDICIONADO
ZG140A1-AP Mantenha o condensador limpo O condensador do Ar Condicionado (e o radiador do motor) deverão ser verificados periódicamente, por causa da acumulação da sujidade, insectosmortos, folhas, etc. Isso pode interferir com a eficiência da refrigeração. A limpeza deve fazer-se com umaescova e depois aplicar água com uma mangueira, tudo com o maior cuidado para evitar danos naslâminas.
ZG130A1-AP
(Se instalado)
SG120E2-FP
ATESTAR O OLEO DOS TRAVÕES Para adicionar oleo, limpar primeiro alguma sujidade que possa existir, seguidamente retire a tampa doreservatório. Lentamente, acrescente o óleo. Não encha demasiado. Coloque a tampa com cuidado eaperte firmemente.
!AVISO:
Manuseie cuidadosamente o oleo dos travões. Pode afectar a suavisão se este atingir os olhos. Use só óleo DOT 3 ou DOT 4 em embalagem selada. Não deixe oreservatório aberto mais do que o tempo suficiente para o encher. Isso evitará que caia sujidade ouhúmidade que poderá danificar o sistema de travões e causar o mau funcionamento dos mesmos.
G130A01MC
Volante á direita

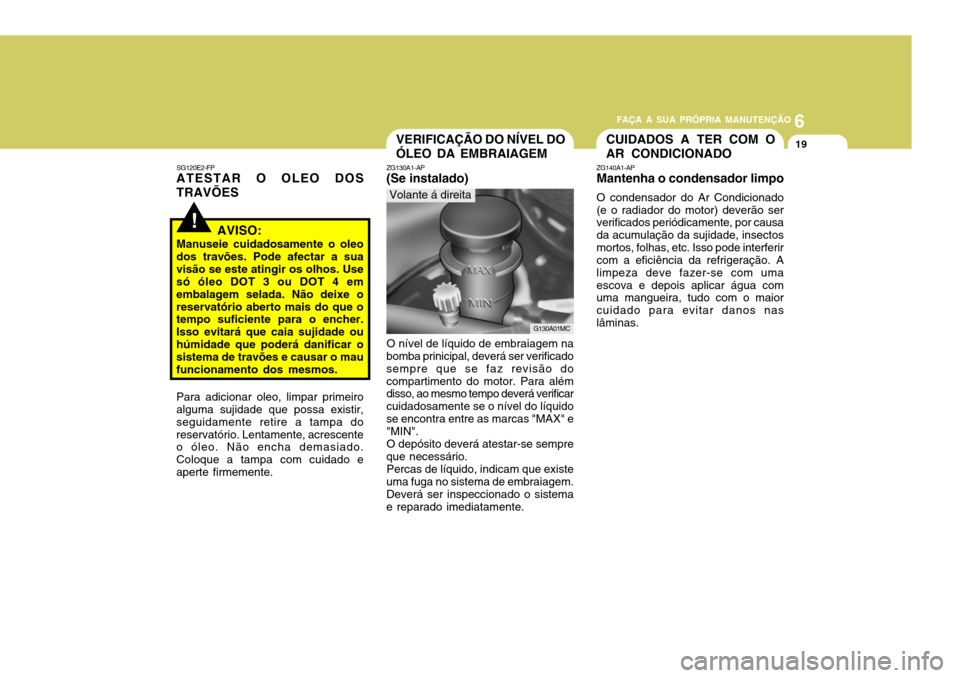

O nível de líquido de embraiagem na
bomba prinicipal, deverá ser verificado sempre que se faz revisão docompartimento do motor. Para além disso, ao mesmo tempo deverá verificar cuidadosamente se o nível do líquidose encontra entre as marcas "MAX" e "MIN".
O depósito deverá atestar-se sempre
que necessário.
Percas de líquido, indicam que existe
uma fuga no sistema de embraiagem.Deverá ser inspeccionado o sistema e reparado imediatamente.

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
20SUBSTITUIR O FILTRO DE AR DO SISTEMA DE CLIMATIZAÇÃO
SG140C1-FP
VERIFICAÇÃO DO REFRIGER- ANTE
1. Ponha o motor a trabalhar ao ralenti
acelerado durante alguns minutos e com o ar condicionado ajustado para uma das posições de maior frio.
2. Abra o capot e verifique através da
janelinha no topo do secador do arcondicionado (um cilindro preto, perto do condensador). Se existir espuma ou bolhas de ar contínuas,o refrigerante está abaixo do nível e deverá ser recarregado pelo Serviço de Assistência HYUNDAI. SG140D1-FP
LUBRIFICAÇÃO
Para lubrificar o compressor e os
vedantes do sistema, o ar condicionado deverá ser posto a trabalhar semanalmente,pelo menosdurante 10 minutos. Isto é particularmente importante durante o Inverno, quando o sistema do arcondicionado não é usado.
CUIDADO:
Pôr o ar condicionado a funcionar
por períodos largos com orefrigerante abaixo do nível, podedanificar o compressor.
! B145A01MC-GPT
(Para a Unidade do Evaporador e Ventilador) (Se instalado)
O filtro de ar do sistema de climatização
está situado em frente da unidade evaporadora por trás do porta-luvas.
A sua função é reduzir a entrada de
poluentes e filtrar o ar.
1. Abra metade do compartimento para
luvas e remova os pinos de ajuste localizados de ambos os lados do compartimento para luvas.
B145A01MC

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
21VERIFICANDO E SUBSTITUINDO OS FUSÍVEIS
SG200A1-FP Substituição de um Fusível prin- cipal Um fusível pode derreter devido a uma sobrecarga eléctrica. Isto provém de um circuito eléctrico que se queima. (Pode ser provocado por umapassagem excessiva de corrente). Se isto acontecer muitas vezes, deverá ser visto pelo Serviço de AssistênciaHYUNDAI para determinar a causa da anomalia, reparar o sistema e substituir o fusível. Os fusíveisprincipais, estão localizados junto à bateria, de muito fácil acesso para inspecção.
2. Puxe o filtro de ar do sistema de
climatização para fora premindo osganchos existentes de ambos os lados.
CUIDADO:
Certifique-se de que instala o filtro do ar com a seta voltada para o lado correcto. Se não o fizer, isso poderá causar ruídos e deteriorar ofiltro.
!
OMC055012OMC055013
3. Retire o filtro de ar do sistema de climatização e substitua-o por um novo.
4. A instalação deve ser feita pela
ordem inversa da desmontagem.
OMC045003

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
22
G200B02A-APT
SUBSTITUIÇÃO DOS FUSÍVEIS DOS ACESSÓRIOS
A caixa de fusíveis para os faróis ou
outros acessórios eléctricos encontra- se na parte inferior do tablier, no lado do condutor. No interior da caixa defusíveis, encontrará uma lista dos circuitos protegidos pelos fusíveis. Se alguma das luzes ou outro acessórionão funciona, pode-se ter queimado um fusível. Se o fusível se queimou, verá que o fio de metal, no interior dofusível se encontra queimada. Se suspeita de fusível queimado, proceda da seguinte forma:
CUIDADO:
Quando substituir um fusível prin-cipal, utilize apenas outro da mesma capacidade ou mesmo inferior. Nunca aplique um pedaço de fio ouum fusivel de maior capacidade. Isso poderia dar origem a graves avarias e constituiría risco deincêndio.
!
OMC045001 1. Desligue a ignição e todos os outros
interruptores.
2. Abra a caixa de fusíveis e examine cada um deles. Tire os fusíveis um a um, puxando-os para si (umapequena pinça para fusíveis encontra-se dentro da caixa, para simplificar esta operação).
3. Verifique todos os fusíveis, mesmo
que tenha encontrado um que lhepareça queimado.
G200B02MC
4. Substitua o fusível queimado, colocando com leve pressão um novo, com a mesma amperagem no lugar do anterior. O fusível deverá ficar perfeitamente ajustado. Se nãoficar, peça para o substituirem no Serviço de Assistência HYUNDAI.
