Hyundai Azera 2005 Betriebsanleitung (in German)

1
EIGENSCHAFTEN DES HYUNDAI
127
1
EIGENSCHAFTEN DES HYUNDAI
127
1
EIGENSCHAFTEN DES HYUNDAI
127
VORSICHT:
o Den Filter alle 15.000 km oder einmal jährlich auswechseln. Wenn das Fahrzeug untererschwerten Bedingungen wie z.B. auf staubigen oder nicht geteerten Straßen gefahren wird,muß der Filter öfter kontrolliert und gewechselt werden.
o Wenn die Luftdurchflußmenge absinkt, muß der Filter von einemautorisierten Hyundai Vertragshändler überprüftwerden.
!
KLIMAANLAGENFILTER
B760A01TG
B760A01TG-GST (FÜR VERDAMPFER- UND GEBLÄSEEINHEIT)(Falls vorhanden) Der Klimaanlagenfilter befindet sich im
oberen Teil des Gebläses. Er dient dazu, die in den Innenraum eindringenden Stoffe wie Staub undPollen zu reduzieren. Zum Auswechseln der Klimaanlagen filter siehe Seite 6-19.
Im Fahrzeuginnenraum
Innenluft
Gebläse
Verdampferkern
Filter
Außenluft

1EIGENSCHAFTEN DES HYUNDAI
128STEREOANLAGE
B750A02L
AM-Empfang
Ionosphäre
AM-und FM-Funksignale werden von den Funktürmen der einzelnen Städteausgesandt. Sie werden von der Antenne des Autoradios, die auf dem Kotflügel montiert ist, aufgenommen.Das Signal wird so vom Radio empfangen und an die Lautsprecher des Kraftfahrzeugs weitergegeben. Erreicht ein starkes Funksignal das Fahrzeug, gewährleistet die präziseFunktionsweise der Stereoanlage eine qualitativ hochwertige Wiedergabe. In manchen Fällen ist allerdings das vonder Autoantenne empfangene Signal schwach und unklar. Der Empfang von AM-Signalen ist im allgemeinen besser als der Empfang von FM-Signalen. Dies ist darauf zurückzuführen, daß AM-Funkwellen
mit niedriger Frequenz gesendet werden. Diese langen, niederfrequenten Funkwellen können der Erdkrümmungfolgen und werden nicht so sehr in die Atmosphäre abgegeben.
B750A01A-AST Funktion des Autoradios
Ionosphäre
FM-Empfang
Dies kann auf unterschiedliche Faktoren zurückzu-führen sein, wie z.B. auf den Abstand zur Rundfunkstation, auf die Nähe vonanderen Rundfunkstationen mit starker Sendeleistung oder auf im Sendebereich befindliche Gebäude,Brücken oder andere große Hindernisse.
B750A01L
FM-Sender
Berge Gebäude Behinderter Bereich
Eisen-brücken
Nicht behinderter Bereich
FM-Rundfunkübertragungen werden mit hoher Frequenz übertragen und die Funkwellen können sich nicht der Erdoberfläche anpassen.Aufgrunddessen schwinden FM- Funkwellen im allgemeinen in kurzen Entfernungen zur Sendestation.Darüber hinaus werden FM-Signale leicht von Gebäuden, Bergen oder anderen Hindernissen beeinträchtigt. B750A03L
Darüber hinaus übersteigen sieHindernisse, so daß eine bessereSignalabdeckung gewährleistet wird. Aufgrund dessen können AM- Rundfunkübertragungen in großenEntfernungen klarer empfangen werden, als FM-Rundfunküber- tragungen.

1
EIGENSCHAFTEN DES HYUNDAI
129
1
EIGENSCHAFTEN DES HYUNDAI
129
1
EIGENSCHAFTEN DES HYUNDAI
129
o Senderwechsel- Wird ein FM-Signal schwächer, kann ein anderes, stärkeres Signal mit fast der gleichen Frequenz zu hören sein. Dies ist darauf zurückzuführen, daß das Ra-dio darauf ausgerichtet ist, auf das klarste Signal zu schalten. Ist dies der Fall, einen anderen Sender miteinem stärkeren Signal anwählen.
o Aufheben von Mehrwegüber-
tragungen-Werden Funksignale ausmehreren Richtungen empfangen, kann es zu Verzerrungen oder Höhen-schwankungen kommen. Dies kann auf den Empfang eines direkten und eines reflektierten Signals von einemSender oder auf den Empfang von unterschiedlichen Signalen von zwei
Stationen mit ähnlichen Frequenzen zurückzführen sein. Ist dies der
Fall,eine andere Sendestationanwählen, bis dieMehrwegeübertragung aufgehoben ist.
Daher kann mitunter der Eindruck entstehen, daß das Autoradio defektist. Die folgenden Empfangsbeding- ungen sind normal und zeigen keine Störung des Radios an.
o Schwund-Entfernt sich das Fahrzeug
von dem Sender, schwächt sich das Signal ab, und der Ton beginnt zu schwinden. Ist dies der Fall, sollte eine andere, stärkereRundfunkstation gewählt werden. B750A04L
B750A05L
o Schwache FM-Signale oder große
Hindernisse zwischen Sender und Radio können das Signal stören, wodurch es zu Rauschen durch atmosphärische Störungen oderTonhöhenschwankungen kommt. Durch Herabsetzen der Höhen- einstellung kann dieser Effektabgeschwächt werden, bis die Funkstörungen nicht mehr vorhanden sind.

1EIGENSCHAFTEN DES HYUNDAI
130PFLEGE DER DISCS
B850A01F-AST Richtige Handhabung Fassen Sie die Discs wie dargestellt an. Die Disc nicht fallen lassen. BeimAnfassen der Disc keine Fingerabdrücke auf der Oberfläche hinterlassen. Wenn die Oberflächezerkratzt ist, werden möglicherweise Signale übersprungen. Kein Klebeband, Papier oder gummierteAufkleber auf die Disc kleben. Nicht auf die Disc schreiben.
B850A01L
!
B750B03Y-AST Benutzung eines Mobiltelefons und Stereo-Radios Die Benutzung eines Mobiltelefons im Fahrzeug kann Störungen in derAudioanlage verursachen. Dies bedeutet nicht, daß das Audioteil defekt ist. Halten Sie das Mobiltelefon indiesem Fall so weit wie möglich von der Anlage weg.
VORSICHT:
Bei Verwendung eines Kommuni-kationssystemes, wie z.B. eines Mobiltelefons oder Radioteilsinnerhalb des Fahrzeugs muß eine separate externe Antenne montiert sein. Werden Mobiltelefon oderRadio nur über die interne Antenne betrieben, kann es zu Störungen in der Fahrzeugelektrik und damit zueiner Beeinträchtigung der Fahrzeugsicherheit kommen. WARNUNG:
Während der Fahrt kein Mobiltelefon benutzen. Dadurch kann es zu einem Verlust der Kontrolle über das Fahrzeugkommen, in deren Folge ein Unfall verursacht werden kann, der schwere Verletzungen bis hin zumTod oder schwere Schäden verursachen kann. Zum Telefonieren unbedingt an einersicheren Stelle anhalten.
!

1
EIGENSCHAFTEN DES HYUNDAI
131
1
EIGENSCHAFTEN DES HYUNDAI
131
1
EIGENSCHAFTEN DES HYUNDAI
131PFLEGE DER KASSETTEN
Durch eine sorgfältige Pflege der Kassetten kann die Lebensdauer einer Kassette sowie der Hörgenuß erhöht werden. Kassetten undKassettenhüllen grundsätzlich gegen direkte Sonneneinstrahlung, starke Kälte und gegen Staub schützen. Nichtbenutzte Kassetten grundsätzlich in den ursprünglichen Kassettenschutzhüllen aufbewahren.Ist es im Fahrzeug sehr heiß oder kalt, muß die Innenraumtemperatur zuerst auf eine angemessene Temperaturgeregelt werden, bevor eine Kassette gehört werden kann.
B860A01A-AST
B860A01L
Beschädigte Disc Keine beschädigten, verzogenen oder zerkratzten Discs abspielen. Dadurchkann der Abspielmechanismus schwer beschädigt werden. Lagerung Wenn sie nicht gebraucht werden, die Discs in die Hüllen legen und an einemkühlen Ort lagern, an dem sie weder der Sonne, Wärme oder Staub ausgesetzt sind.Die Disc nicht herauszuziehen versuchen, wenn sie vom automatischen Lademechanismuseingezogen wird. Die Einheit nicht aus dem Armaturenbrett herausziehen, nachdemeine Disc eingelegt oder der Auswurfknopf betätigt wurde. Wenn die Einheit herausgezogen wird, bevor einVorgang abgeschlossen ist, liegt die Disc nicht stabil im Gerät und kann beschädigt werden.Nicht versuchen, eine Disc in das Gerät einzulegen, wenn das Gerät nicht im Armaturenbrett eingebaut oder der Stromabgeschaltet ist.B850A02L
Als Folge von Fingerabdrücken, Staub oder Schmutz auf der Oberflächewerden möglicherweise Signale übersprungen. Die Oberfläche mit einem sauberen, weichen Tuchreinigen. Wenn die Oberfläche stark verschmutzt ist, ein sauberes, weiches Tuch in einer Lösung von mildemSpülmittel tränken und die Disc sauberwischen. Siehe Zeichnung.
Halten Sie Ihre Discs sauber

1EIGENSCHAFTEN DES HYUNDAI
132
o Die Flächen des Magnetbandsniemals berühren oder verunreinigen.
o In die Nähe der Kassetten sowie
des Kassettenrecorders dürfenkeine magnetisierten Gegenstände, wie z.B. Elektromotoren, Lautsprecher oder Transformatorengelangen.
o Die Kassetten an einem kühlen,
trockenen Ort mit nach untengerichteter Öffnung aufbewahren, damit kein Staub in die Kassette gelangt.
o Ein überhäufiges Rückspulen zum Wiederholen einer bestimmtenMelodie oder Bandstelle vermeiden.Hierdurch kann es zu einer fehlerhaften Aufwicklung des Magnetbands und unter Umständenzu einer hohen inneren Spannung kommen. Dies könnte eine Beeinträchtigung der Abspielqualitätder Kassette zur Folge haben. Tritt diese Erscheinung auf, kann sie mitunter durch schnelles,mehrmaliges Spulen der Kassette vom Anfang bis zum Ende und umgekehrt behoben werden.
o Wird eine Kassette nicht abgespielt,
darf sie nicht im Kassettenrecorder verbleiben. Dies kann zur Beschädigung sowohl desKassettenrecorders als auch der Kassetten führen.
o Es sollten keine längeren Kassetten
als C-60 (Gesamtspiellänge 60 min)verwendet werden. C-120-oder C- 180-Kassetten sind sehr dünn undeignen sich nicht so sehr für die Verwendung im Fahrzeug.
o Ein Kassettenetikett dart nicht lose sein oder sich abschälen, da andernfalls Probleme beimKassettenauswurf auftreten können.
B860A01TG Wird das Problem auf diese Weise nicht beseitigt, darf die Kassettenicht mehr im Fahrzeug abgespielt werden.
Magnetkopf
B860A02L
Wattestäbchen
o Auf Wiedergabekopf, Bandantriebs- rolle und Klemmrolle können sich Rückstände des Magnetbandsansammeln, die zu einer Beeinträchtigung der Tonqualität, z.B. zu Tonschwankungen führenkönnen. Diese Elemente müssen monatlich mit einer handelsüblichen Reinigungskassette oder mit einerbesonderen Lösung gereinigt werden, die in Hifi-Geschäften erhältlich sind.

1
EIGENSCHAFTEN DES HYUNDAI
133
1
EIGENSCHAFTEN DES HYUNDAI
133
1
EIGENSCHAFTEN DES HYUNDAI
133SCHEIBENANTENNE
B870D01Y-GST Wird der Radioschalter eingeschaltet, während der Zündschalter auf "ON" oder "ACC" steht, können Sie in IhremAuto über die Antenne in der Heckscheibe sowohl Mittelwelle als auch Ultrakurzwelle empfangen. HTG2189
Die Anweisungen des Herstellersmüssen sorgfältig befolgt werden.Grundsätzlich keinen Teil des Kassettenrecorders ölen.
o Vor dem Einlegen der Kassette
sicherstellen, daß das Magnetbandfest auf der Spule aufgewickelt ist. Ein lockeres Band durch Dreheneines Stifts in den Transportrollen spannen.
B860A03L HINWEIS: Untersuchen Sie jede Kassette, bevor Sie diese in die Anlage hineinstecken. Wenn das Bandlocker ist, befestigen Sie eine der Aufwicklungen mit einem Bleistift oder Ihrem Finger. Wenn das Etikettsich löst, stecken Sie die Kassette nicht in den Rekorder. Das lockere Etikett kann zu einer Störung in derAntriebsmechanik bei der Herausahme der Kassette führen. Kassettenbänder sollten nichthohen Temperaturen oder hoher Luftfeuchtigkeit, auf dem Armaturenbrett oder imKassettenspieler, ausgesetzt werden. Wenn ein Band extrem heiß oder kalt ist, sollte es auf einegemäßigte Temperatur gelangen, bevor es in den Rekorder gesteckt wird.

1EIGENSCHAFTEN DES HYUNDAI
134
VORSICHT:
o Die Heckscheibe darf von innen nicht mit einem Reinigungsmittel gereinigt werden, dasSchleifpartikel enthält, und Schmutzablagerungen dürfen auch nicht mit einem Schaberentfernt werden. Andernfalls können die Antennenbauteile beschädigt werden.
o Keine Metallbeschichtung wie z.B. Ni, Cd. usw. hinzufügen.Dadurch kann der Empfang vonUKW- und Mittelwellensignalen gestört werden.
!

2
Motorabgase können lebensgefährlich sein! ................ 2-2
Vor dem Anlassen des Motors ..................................... 2-3Schlüsselstellungen...................................................... 2-4
Anlassen ....................................................................... 2-5
Automatikgetriebe ......................................................... 2-5
Antiblockiersystem (ABS) ........................................... 2-11
Elektronisches Stabilitätsprogramm (ESP) .................2-12
Einparkhilfe .................................................................. 2-13
Bremshinweise ............................................................ 2-15
Wirtschaftlich Fahren ................................................... 2-16
Gleichmässige Ku rvenfahrt ......................................... 2-18
Fahren im Winter ......................................................... 2-18
Anhänger- oder Fahrzeug- Schleppbetrieb ..................2-21
FAHREN MIT DEM HYUNDAI
2

2FAHREN MIT DEM HYUNDAI
2
C010A01A-AST

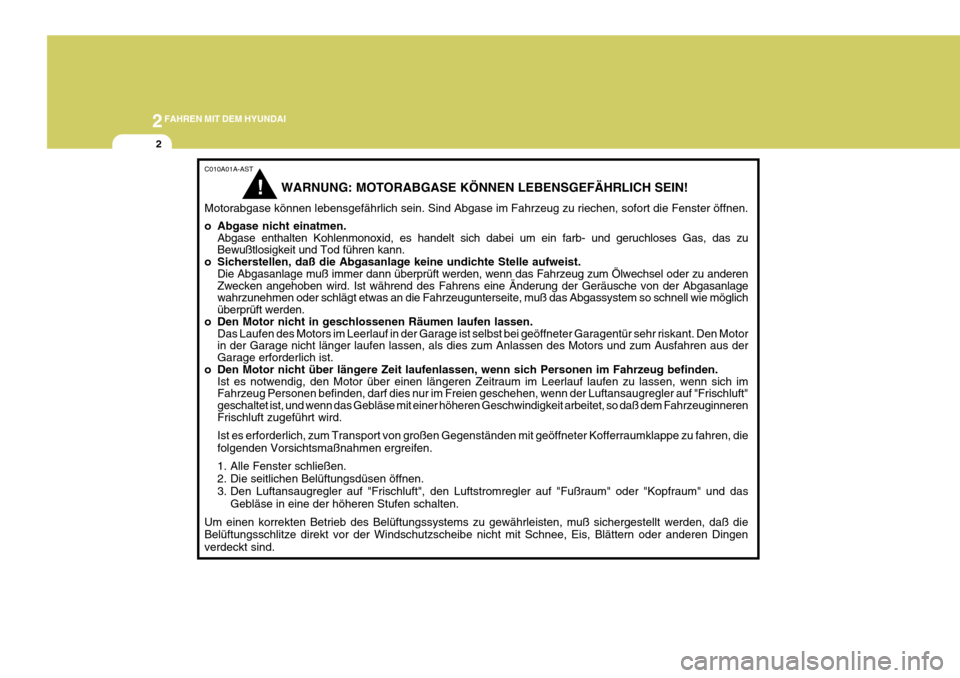

WARNUNG: MOTORABGASE KÖNNEN LEBENSGEFÄHRLICH SEIN!
Motorabgase können lebensgefährlich sein. Sind Abgase im Fahrzeug zu riechen, sofort die Fenster öffnen.
o Abgase nicht einatmen. Abgase enthalten Kohlenmonoxid, es handelt sich dabei um ein farb- und geruchloses Gas, das zu Bewußtlosigkeit und Tod führen kann.
o Sicherstellen, daß die Abgasanlage keine undichte Stelle aufweist. Die Abgasanlage muß immer dann überprüft werden, wenn das Fahrzeug zum Ölwechsel oder zu anderen Zwecken angehoben wird. Ist während des Fahrens eine Änderung der Geräusche von der Abgasanlage wahrzunehmen oder schlägt etwas an die Fahrzeugunterseite, muß das Abgassystem so schnell wie möglich überprüft werden.
o Den Motor nicht in geschlossenen Räumen laufen lassen.
Das Laufen des Motors im Leerlauf in der Garage ist selbst bei geöffneter Garagentür sehr riskant. Den Motor in der Garage nicht länger laufen lassen, als dies zum Anlassen des Motors und zum Ausfahren aus der Garage erforderlich ist.
o Den Motor nicht über längere Zeit laufenlassen, wenn sich Personen im Fahrzeug befinden.
Ist es notwendig, den Motor über einen längeren Zeitraum im Leerlauf laufen zu lassen, wenn sich im Fahrzeug Personen befinden, darf dies nur im Freien geschehen, wenn der Luftansaugregler auf "Frischluft" geschaltet ist, und wenn das Gebläse mit einer höheren Geschwindigkeit arbeitet, so daß dem Fahrzeuginneren Frischluft zugeführt wird. Ist es erforderlich, zum Transport von großen Gegenständen mit geöffneter Kofferraumklappe zu fahren, die folgenden Vorsichtsmaßnahmen ergreifen.
1. Alle Fenster schließen.
2. Die seitlichen Belüftungsdüsen öffnen.
3. Den Luftansaugregler auf "Frischluft", den Luftstromregler auf "Fußraum" oder "Kopfraum" und das
Gebläse in eine der höheren Stufen schalten.
Um einen korrekten Betrieb des Belüftungssystems zu gewährleisten, muß sichergestellt werden, daß die Belüftungsschlitze direkt vor der Windschutzscheibe nicht mit Schnee, Eis, Blättern oder anderen Dingen verdeckt sind.
!
