6EENVOUDIG ONDERHOUD
36
HNF5019
3. Vervang de lamp door een nieuwe.
G270C01MC
G270E01TGG270E02TG
G270E01A-GXT

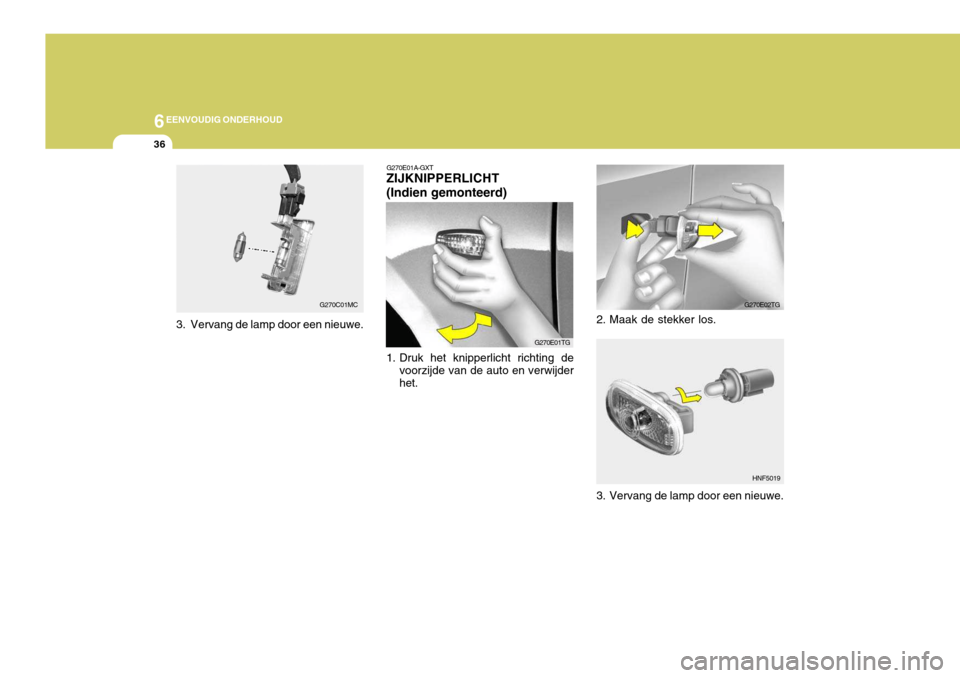

ZIJKNIPPERLICHT (Indien gemonteerd)
1. Druk het knipperlicht richting de
voorzijde van de auto en verwijder het.
3. Vervang de lamp door een nieuwe.2. Maak de stekker los.

6
EENVOUDIG ONDERHOUD
37

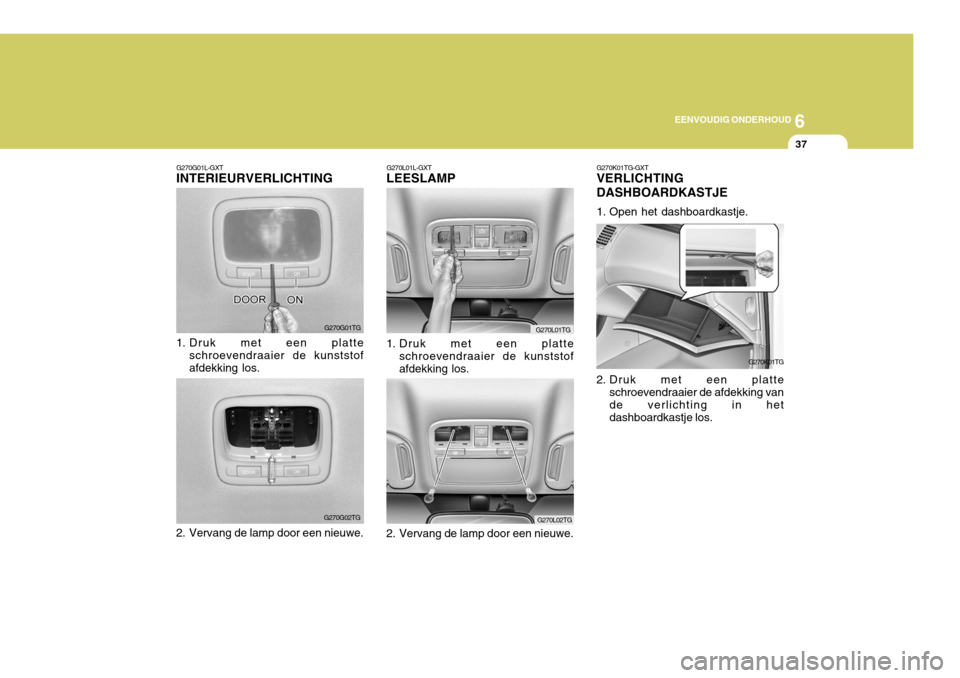

G270K01TG-GXT VERLICHTING DASHBOARDKASTJE
1. Open het dashboardkastje.
2. Druk met een platte
schroevendraaier de afdekking van de verlichting in het dashboardkastje los. G270K01TG
G270L01TG
G270L02TG
G270L01L-GXT
LEESLAMP
1. Druk met een platte
schroevendraaier de kunststof afdekking los.
2. Vervang de lamp door een nieuwe.
G270G02TG
G270G01L-GXT
INTERIEURVERLICHTING
1. Druk met een platte
schroevendraaier de kunststof afdekking los.
2. Vervang de lamp door een nieuwe. G270G01TG

6EENVOUDIG ONDERHOUD
38

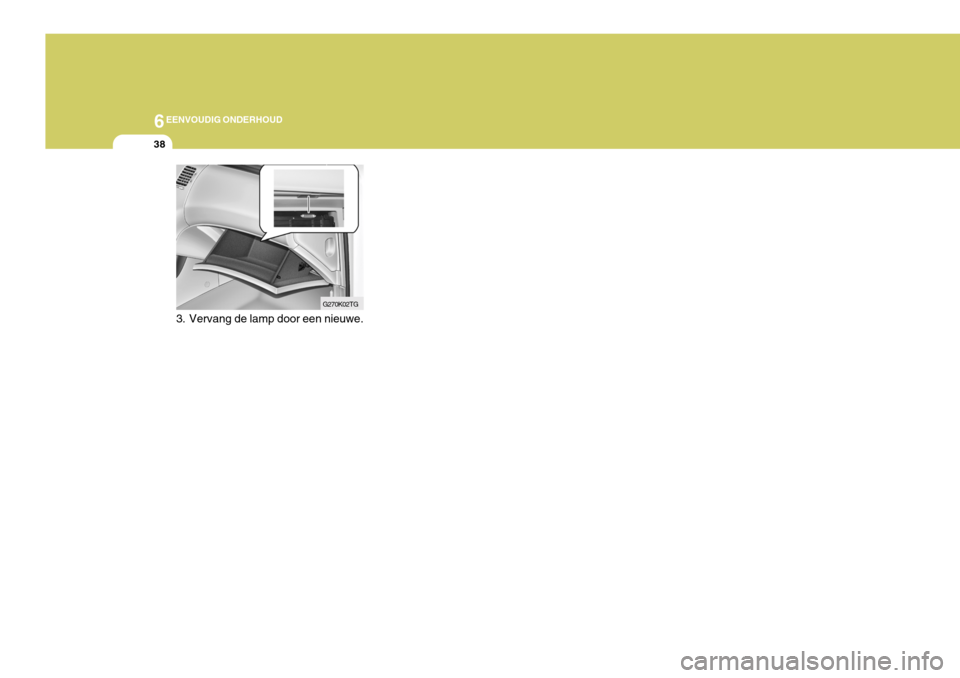

3. Vervang de lamp door een nieuwe.
G270K02TG

6
EENVOUDIG ONDERHOUD

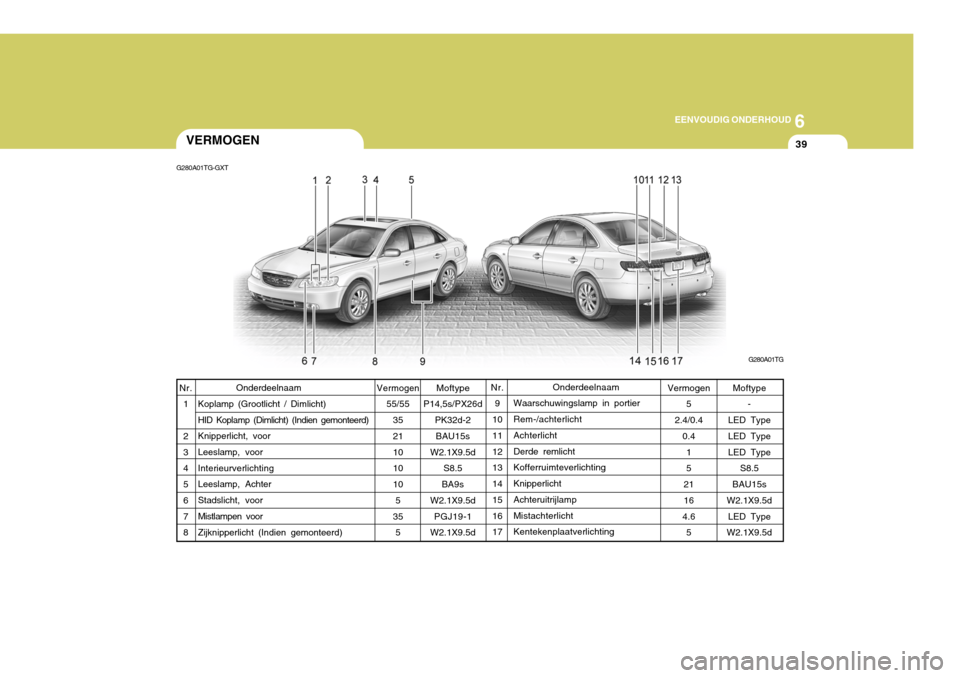

39VERMOGEN
G280A01TG-GXT
G280A01TG
Moftype
P14,5s/PX26d
PK32d-2BAU15s
W2.1X9.5d S8.5
BA9s
W2.1X9.5d
PGJ19-1
W2.1X9.5d Onderdeelnaam
Waarschuwingslamp in portier Rem-/achterlicht Achterlicht Derde remlicht Kofferruimteverlichting Knipperlicht Achteruitrijlamp Mistachterlicht Kentekenplaatverlichting
Onderdeelnaam
Koplamp (Grootlicht / Dimlicht)HID Koplamp (Dimlicht) (Indien gemonteerd)Knipperlicht, voorLeeslamp, voor Interieurverlichting Leeslamp, Achter Stadslicht, voor Mistlampen voor Zijknipperlicht (Indien gemonteerd)
Nr.
1 2 3 4 5 6 7 8 Nr.
9
1011 12 13 14 15 16 17
Vermogen
55/55
3521 10 10 105
35 5
Vermogen 5
2.4/0.4 0.4
1 5
2116
4.6 5 Moftype
-
LED TypeLED Type LED Type S8.5
BAU15s
W2.1X9.5d
LED Type
W2.1X9.5d

6EENVOUDIG ONDERHOUD

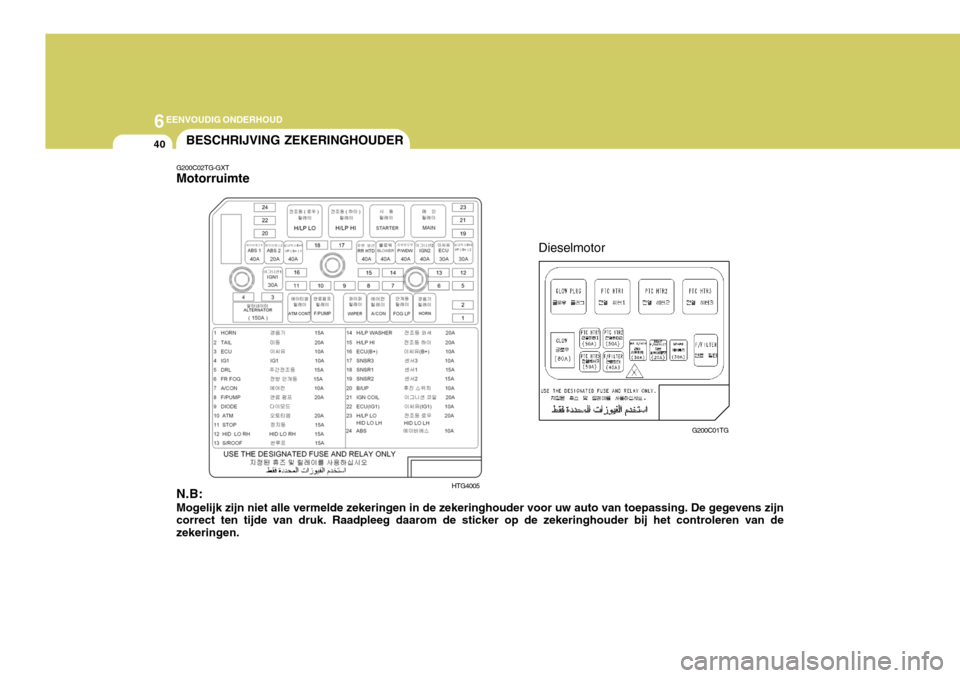

40BESCHRIJVING ZEKERINGHOUDER
G200C02TG-GXT Motorruimte N.B: Mogelijk zijn niet alle vermelde zekeringen in de zekeringhouder voor uw auto van toepassing. De gegevens zijn correct ten tijde van druk. Raadpleeg daarom de sticker op de zekeringhouder bij het controleren van de zekeringen. HTG4005Dieselmotor
G200C01TG

6
EENVOUDIG ONDERHOUD
41
BEVEILIGDE CIRCUITS
ABS/ESP regeleenheid, Multifunctionele diagnosestekker ABS/ESP regeleenheid, Multifunctionele diagnosestekker Zekering (PASS.STOEL RV, KOFFERDEKSEL, SIG.AANST. ACHTER, KANTEL, PEDAAL, BWS, JALOEZIE RA) Ruitverwarmingsrelais Aanjagerrelais Zekering (RUIT L, RUIT R) Startrelais, Start-/contactslot (IG2, START) Relais motormanagementregeleenheid, PCM, ECM Zekering (CONTACTSLOTSPOEL, MIST RA), Vermogensaansluiting Start-/contactslot (ACC, IG1) Gezekerde verbinding (ABS1, ABS2, ACHTERRUITVERW., AANJAGER) Claxonrelais Achterlichtrelais Regeleenheid motormanagementsysteem (Benzine) TCM (Diesel) Relais sirene diefstalbeveiliging, Relais portiervergrendeling Relais mistlampen voor Airco-relais Brandstofpomprelais Niet gebruikt Automaat inschakelrelais Remlichtschakelaar Relais gasontladingslampen Plafondlampje (Motor schuifdak) Koplampsproeierrelais Koplamprelais (grootlicht) Regeleenheid motormanagementsysteem, TCM, Dynamo Inspuitventiel, Airco-relais, Ventilatorrelais, Zuurstofsensor Luchtmassasensor, regeleenh. motormanagementsyteem, oliedrukregelklep, Klep variabel inlaatspruitstuk, Nokkenasstandsensor, EGR-actuator Zuurstofsensor, Brandstofpomprelais, PCM, VGT-actuator Remlichtschakelaar, Functieschakelaar automaat, Pulsgenerator, Snelheidssensor Bobine (Benzine), Condensor (Benzine) Regeleenheid motormanagementsysteem, ECM, Luchtmassasensor Koplamprelais (dimlicht) ABS/ESP regeleenheid, Multifunctionele diagnosestekker
BENAMING
ABS1 ABS2
I/P (B+)1 RR HTD
BLOWER P/WDW
IGN2
ECU RLY
I/P (B+)2 IGN1
ALT
1 2 3 4 5 6 7 8 9
1011 12 13 14 15 16 17 18 19 20 21 22 23 24 HORN
TAIL
ECU IG1
DRL
FR FOG
A/CON
F/PUMP
DIODE ATM
STOP
H/LP LO RH
S/ROOF
H/LP WASHER
H/LP HI
ECU (B+)
SNSR3 SNSR1 SNSR2
B/UP
IGN COIL
ECU (IG1) H/LP LO
ABS WAARDE
40A 20A 40A 40A 40A 40A 40A 30A 30A 30A
150A
15A 20A 10A 10A 15A 15A 10A 20A -
20A 15A 15A 15A 20A 20A 10A 10A 15A 15A 10A 20A 10A 20A 10A

6EENVOUDIG ONDERHOUD
42
G200E03TG-GXT Elektrobox instrumentenpaneel
G200E01TG

6
EENVOUDIG ONDERHOUD
43
BEVEILIGDE CIRCUITS
Actuator tankluikje & kofferdekselschakelaar Lendensteunschakelaar voor, Regeleenheid stoelgeh., Schakelaar bestuurders-/passagiersstoelverstelling Automaat key-lock regeleenheid, Audio, Stoelgeheugen-schakelaar, Accessoire-relais, BCM,Digitaal klokje & Waarsch. passagiersgordel.AudioFunctieschakelaar automaat, Relais diefstalalarmRuitbeveiligingsmodule LV, Ruitschakelaar LA Ruitbeveiligingsmodule RV, Ruitschakelaar RA Niet gebruiktInstrumentenpaneel, Boordcomputer, Jaloeziemodule achter, Regensensor,Stoelgeheugen regeleenheid, Hoofdschakelaar ruitbedieningWaarschuwingszoemer parkeerhulpInklapmotor buitenspiegel Links/Rechts, Airco-regeleenheid Spoel om contactslot, Hoofdschakelaar ruitbediening Relais mistachterlichtInstrumentenpaneelAirbag-onderbreekschakelaar, Airbag-regeleenheidRegeleenheid stuurverstelling, Schakelaar sport-functieRelais mistlampen voor, Achterlichtunit links, Kentekenverlichting, Koplamp links Achterlichtunit rechts, Kentekenverlichting, Koplamp rechts, Rheostaat
WAARDE
20A 30A 10A 15A 10A30A 30A 30A 10A 15A 10A20A15A 10A 15A15A10A10A
BENAMING
T/LID
FR P/SEAT
AUDIO-2 AUDIO-1START
P/WDW LH
P/WDW RH RR P/SEAT
MODULE-1
PEDAL ADJ MIRR HTD
KEY SOLRR FOG
A/BAG IND A/BAG
TILT
TAIL LH
TAIL RH

6EENVOUDIG ONDERHOUD
44
BEVEILIGDE CIRCUITS
Schakelaar bestuurders-/passagiersstoelverwarming Instrumentenpaneel, ESP-schakelaar, Boordcomputer, Aut. key-lock regeleenheid, Gierhoeksensor, Multifunctionele schakelaar Airco-regeleenheid, Regeleenheid stuurverstelling, Lichtdimmer, Elektrisch dimbare spiegel, Motorschuifdak, VervuilingssensorRelais PTC-verwarming, BrandstoffilterrelaisSigarettenaanstekerBoordcomputerRegeleenheid jaloezieën achter Koplamprelais, Relais gasontl.lampen, Actuator koplampverst., Koplampsproeierrelais Airco-regeleenheid, Aanjagerrelais, AanjagermotorDiagnosestekker, Airco-regeleenheid, Instrumentenpaneel, Multifunct. schakelaar, Regeleenheid stuurverst., Boordcomputer, Portierschakelaar, Interieurverl., Dorpelverl. L/R, Portierverl., IMS regeleenheidNiet gebruiktAansluitpunt achterRuitensproeierrelais, Wisserrelais (hoge snelheid), RuitenwissermotorZekering (GEHEUGEN, AUDIO-1)
WAARDE 10A 10A 10A 10A 15A 15A 10A10A10A 15A 15A 15A25A30A
BENAMING
S/HTR
MODULE-2
A/CON
DIESEL
C/LIGHTER
T/SIG
RR CURTAIN H/LP
A/CON SW
MEMORY
PIC
ACC SOCKET WIPER
POWER CONN
