Hyundai Azera 2012 Manual del propietario (in Spanish)

Sistema de seguridad del vehículo
44
3
Si su vehículo está equipado con el
interruptor de activación/desactivación
del airbag delantero del acompañante,
puede activar o desactivar el airbagdelantero del acompañante según sea
necesario. Para más información, véaselas páginas 3-51.
Indicador de advertencia del
airbag
Indicador de advertencia del airbag
El objeto del piloto de aviso de airbag del
panel de instrumentos es avisar de
posibles deficiencias del SRS (sistema
complementario de sujeción).
Cuando se gira el contacto a la posición
ON, el piloto de aviso se ilumina duranteunos 6 segundos y después se apaga.
Haga revisar el sistema si: El piloto no se enciende brevemente al
llevar el contacto a ON.
La luz permanece encendida durante 6 segundos.
La luz se enciende con el vehículo en marcha.
La luz parpadea cuando el interruptor de encendido está en la posición ON.
ADVERTENCIA
asiento infantil orientado hacia
atrás en un asiento protegido por
un airbag situado delante.
No coloque jamás un sistema de sujeción para niños en el asiento
del acompañante. Si se inflara el
airbag del acompañante,
provocaría lesiones graves o
mortales.
Cuando se sienten niños en los asientos traseros exteriores con
airbag laterales, asegúrese decolocar el sistema de sujeciónpara niños tan alejado de la
puerta como sea posible, ymonte el sistema de sujeción demodo que quede bien fijo.
El inflado del airbag lateral o de
cortina produciría lesiones
graves o mortales a causa de la
expansión.
W7-147
PRECAUCIÓN
Si hay una avería en el interruptor
ON/OFF del airbag delantero del
acompañante, el indicador OFF del airbag delantero del acompañanteno se iluminará (el indicador ON del airbag delantero del acompañante
se enciende y se apaga tras unos 60 segundos) y el airbag delanterodel acompañante se infla en casode impacto delantero aunque el interruptor ON/OFF del airbag del
acompañante delantero estéajustado a la posición OFF.
Si esto sucede, haga que unconcesionario autorizado HYUNDAI
revise lo antes posible elconmutador ON/OFF del airbag del acompañante y el sistema SRS delos airbag.

345
Sistema de seguridad del vehículo
Componentes y funciones del SRS
El SRS consta de los siguientes componentes:
1. Módulo del airbag delantero delconductor
2. Módulo del airbag delantero del acompañante
3. Módulos de airbags laterales*
4. Módulos de airbags de cortina*
5. Conjuntos pretensores del retractor
6. Piloto de control de AIRBAG
7. Módulo de control del SRS (SRSCM)
8. Sensores de impacto frontal
9. Sensores de impacto laterales*
10. Módulo del airbag para rodillas para el conductor 11. Indicador ON/OFF del airbag
delantero del acompañante* (sólo asiento del acompañante)
12. Conmutador ON/OFF del airbag delantero del acompañante* (sólo asiento del acompañante)
* : opcional El SRSCM controla continuamente todos
los elementos cuando la llave de
contacto está en la posición ON, para
determinar si un impacto frontal o casi
frontal reviste la intensidad suficiente
para exigir el despliegue de los airbag olos pretensores de los cinturones de
seguridad.
El piloto de control del aviso de airbag
" " del panel de instrumentos se
encenderá durante unos 6 segundos
después de girar la llave de contacto a laposición ON, y se apagará a
continuación.
OHG030064L

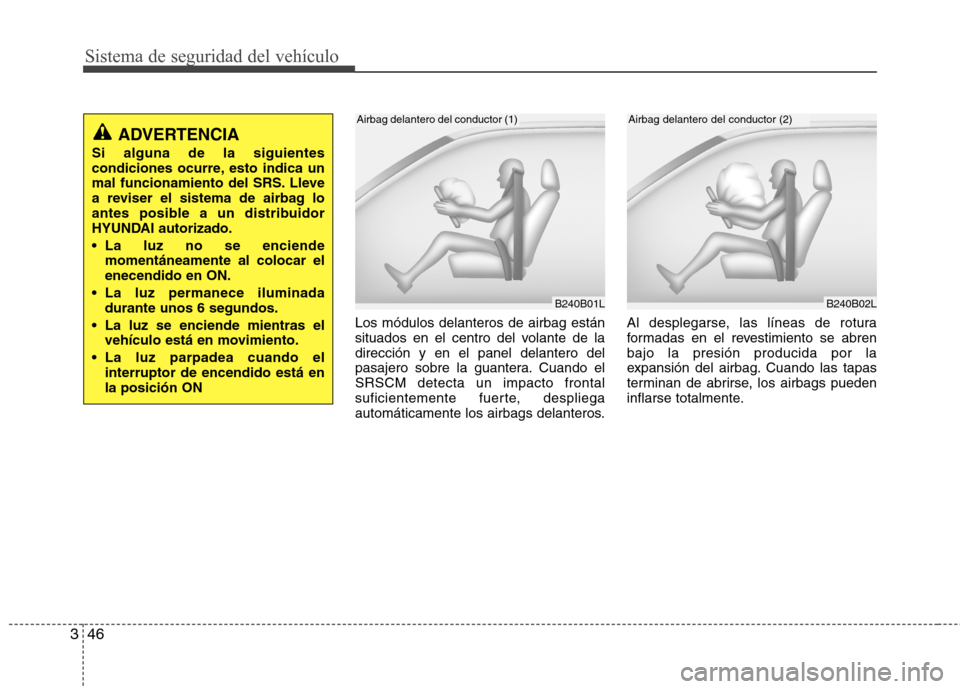

Sistema de seguridad del vehículo
46
3
Los módulos delanteros de airbag están
situados en el centro del volante de ladirección y en el panel delantero del
pasajero sobre la guantera. Cuando elSRSCM detecta un impacto frontal
suficientemente fuerte, despliega
automáticamente los airbags delanteros. Al desplegarse, las líneas de rotura
formadas en el revestimiento se abrenbajo la presión producida por la
expansión del airbag. Cuando las tapas
terminan de abrirse, los airbags pueden
inflarse totalmente.
B240B01L
Airbag delantero del conductor (1)
ADVERTENCIA
Si alguna de la siguientes
condiciones ocurre, esto indica un
mal funcionamiento del SRS. Lleve
a reviser el sistema de airbag lo
antes posible a un distribuidor
HYUNDAI autorizado.
La luz no se enciende momentáneamente al colocar el enecendido en ON.
La luz permanece iluminada durante unos 6 segundos.
La luz se enciende mientras el vehículo está en movimiento.
La luz parpadea cuando el interruptor de encendido está enla posición ON
B240B02L
Airbag delantero del conductor (2)

347
Sistema de seguridad del vehículo
Un airbag inflado totalmente, en combinación con un cinturón ajustado
adecuadamente, ralentiza el movimientohacia adelante del conductor y del
acompañante, lo que reduce el riesgo de
sufrir lesiones en el cuello y en lacabeza. Inmediatamente después de haberse
desplegado totalmente, el airbag
comienza a deshincharse, para que el
conductor pueda conservar la visibilidad
y la capacidad para maniobrar o
accionar otros controles.
ADVERTENCIA
En un vehículo con airbag para el acompañante, no instale ningún
accesorio (sujetavasos, soporte
de cassettes, pegatinas, etc.) enel panel del acompañante sobre
la guantera. Estos objetos
podrían ser proyectiles
peligrosos y provocar lesiones si
se despliega el airbag.
No coloque un ambientador cerca del panel de instrumentos
ni en su superficie.
Podría ser un proyectil peligroso
y provocar lesiones si se
despliega el airbag.
B240B03L
Airbag delantero del conductor (3)
B240B05L
Airbag delantero del acompañante
ADVERTENCIA
Si se desplegara el airbag, puede que se escuche un fuerte ruido y
se vea un polvo fino en el
habitáculo. Esto es normal y no
supone ningún peligro; los
airgbags están envueltos en este
polvillo. El polvo liberado
durante el despliegue del airbag
puede producir irritación en la
piel y los ojos, además de
agravar el asma en ciertas
personas. Lávese a fondo todas
las zonas expuestas de la piel
con agua tibia y jabón suavedespués de sufrir un accidente
en el que se hayan activado los
airbags.
(continúa)

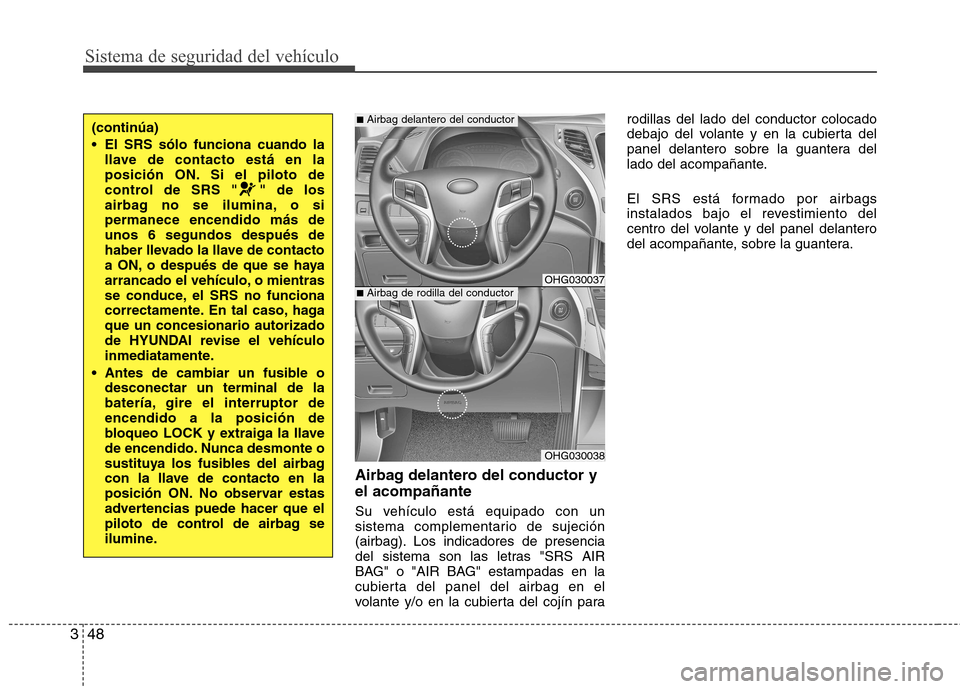

Sistema de seguridad del vehículo
48
3
Airbag delantero del conductor y el acompañante
Su vehículo está equipado con un
sistema complementario de sujeción
(airbag). Los indicadores de presencia
del sistema son las letras "SRS AIR
BAG" o "AIR BAG" estampadas en la
cubierta del panel del airbag en el
volante y/o en la cubierta del cojín para rodillas del lado del conductor colocado
debajo del volante y en la cubierta del
panel delantero sobre la guantera del
lado del acompañante.
El SRS está formado por airbags
instalados bajo el revestimiento del
centro del volante y del panel delantero
del acompañante, sobre la guantera.
(continúa)
El SRS sólo funciona cuando la
llave de contacto está en la
posición ON. Si el piloto de
control de SRS " " de los
airbag no se ilumina, o sipermanece encendido más deunos 6 segundos después de
haber llevado la llave de contacto
a ON, o después de que se haya
arrancado el vehículo, o mientras
se conduce, el SRS no funciona
correctamente. En tal caso, hagaque un concesionario autorizado
de HYUNDAI revise el vehículo
inmediatamente.
Antes de cambiar un fusible o desconectar un terminal de la
batería, gire el interruptor deencendido a la posición de
bloqueo LOCK y extraiga la llave
de encendido. Nunca desmonte o
sustituya los fusibles del airbag
con la llave de contacto en la
posición ON. No observar estas
advertencias puede hacer que el
piloto de control de airbag se
ilumine.
OHG030037
■Airbag delantero del conductor
OHG030038
■Airbag de rodilla del conductor

349
Sistema de seguridad del vehículo
La finalidad del SRS es proporcionar al
conductor del vehículo y al acompañante
una protección complementaria a los
cinturones de seguridad en caso de
impacto frontal de gravedad.
(continúa)
Los airbags delanteros ylaterales pueden lesionar a los ocupantes sentadosincorrectamente en los asientos
delanteros.
Eche su asiento hacia atrás para separarlo todo lo posible de los
airbags delanteros, hasta unaposición que le permita mantener
el control del vehículo.
Los pasajeros y el conductor nunca deberían apoyarse o
sentarse demasiado cerca de los
airbags sin necesidad. Los
pasajeros y el conductor
sentados de forma inadecuada
pueden sufrir lesiones graves al
activarse los airbags.
Nunca se incline sobre la puerta o la consola central; siéntese
siempre en posición vertical.
No permita que un pasajero se monte en el asiento delanterocuando está iluminado elindicador OFF (si está equipado)
del airbag delantero del
acompañante, porque el airbagno se dispararía en caso de un
choque frontal moderado o
grave.
(continúa)ADVERTENCIA
Use siempre los cinturones de seguridad y la sujeción para niños,
para todos los pasajeros y en todos
los viajes. Los airbag se inflan con
una fuerza considerable e
instantáneamente. Los cinturonesmantienen a los ocupantes en unaposición adecuada para obtener el
máximo beneficio de los airbags.
Los ocupantes que no lleven
puesto el cinturón o que lo lleven
mal abrochado pueden sufrir
lesiones graves al activarse el
airbag. Siga siempre las
precauciones sobre los cinturones,
los airbags y la seguridad de losocupantes contenidas en este
manual.
Para reducir el riesgo de lesiones
graves o mortales y para sacar el
máximo partido al sistema desujeción:
No coloque nunca a un niño en una silla infantil o cojín elevador
en el asiento delantero.
ABC – Lleve siempre a los niños en el asiento trasero. Es el lugar
más seguro para los niños decualquier edad.
(continúa)
OHG030039
■Airbag delantero del acompañante
OHG030039L

Tipo B

Tipo A

Sistema de seguridad del vehículo
50
3

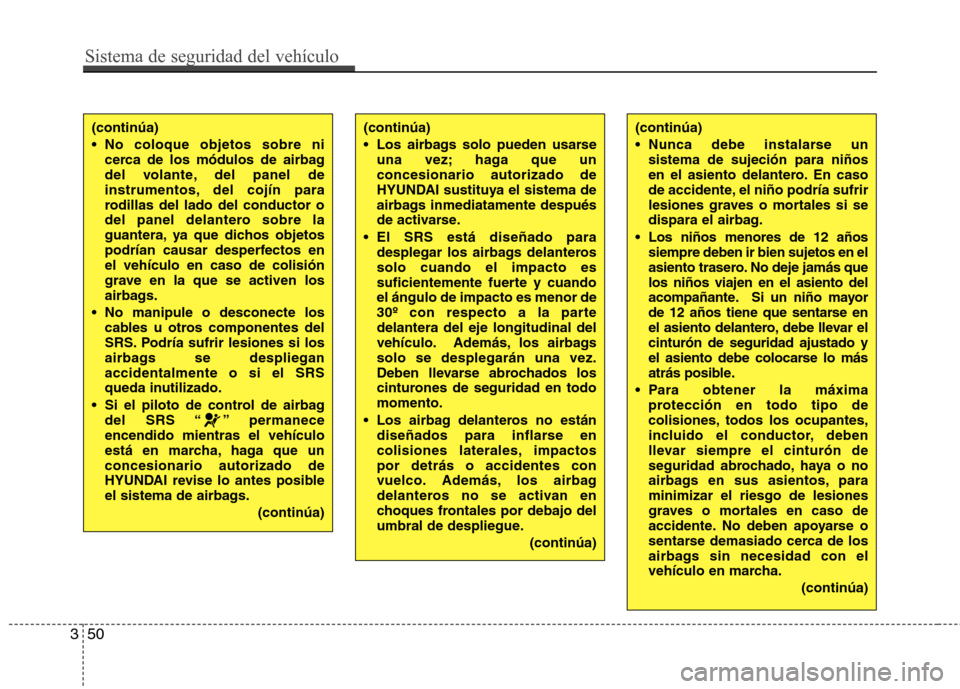

(continúa)
No coloque objetos sobre ni
cerca de los módulos de airbag
del volante, del panel de
instrumentos, del cojín para
rodillas del lado del conductor o
del panel delantero sobre la
guantera, ya que dichos objetos
podrían causar desperfectos enel vehículo en caso de colisión
grave en la que se activen los
airbags.
No manipule o desconecte los cables u otros componentes del
SRS. Podría sufrir lesiones si los
airbags se desplieganaccidentalmente o si el SRS
queda inutilizado.
Si el piloto de control de airbag del SRS “ ” permaneceencendido mientras el vehículo
está en marcha, haga que unconcesionario autorizado de
HYUNDAI revise lo antes posible
el sistema de airbags.
(continúa)(continúa)
Los airbags solo pueden usarseuna vez; haga que un concesionario autorizado de
HYUNDAI sustituya el sistema de
airbags inmediatamente después
de activarse.
El SRS está diseñado para desplegar los airbags delanterossolo cuando el impacto es
suficientemente fuerte y cuandoel ángulo de impacto es menor de
30º con respecto a la partedelantera del eje longitudinal del
vehículo. Además, los airbagssolo se desplegarán una vez.
Deben llevarse abrochados los
cinturones de seguridad en todomomento.
Los airbag delanteros no están diseñados para inflarse en
colisiones laterales, impactospor detrás o accidentes con
vuelco. Además, los airbag
delanteros no se activan en
choques frontales por debajo del
umbral de despliegue.
(continúa)(continúa)
Nunca debe instalarse unsistema de sujeción para niños
en el asiento delantero. En caso
de accidente, el niño podría sufrir
lesiones graves o mortales si se
dispara el airbag.
Los niños menores de 12 años siempre deben ir bien sujetos en el
asiento trasero. No deje jamás quelos niños viajen en el asiento del
acompañante. Si un niño mayor
de 12 años tiene que sentarse en
el asiento delantero, debe llevar elcinturón de seguridad ajustado y
el asiento debe colocarse lo más
atrás posible.
Para obtener la máxima protección en todo tipo de
colisiones, todos los ocupantes,
incluido el conductor, deben
llevar siempre el cinturón de
seguridad abrochado, haya o no
airbags en sus asientos, paraminimizar el riesgo de lesiones
graves o mortales en caso de
accidente. No deben apoyarse o
sentarse demasiado cerca de los
airbags sin necesidad con el
vehículo en marcha.
(continúa)

351
Sistema de seguridad del vehículo

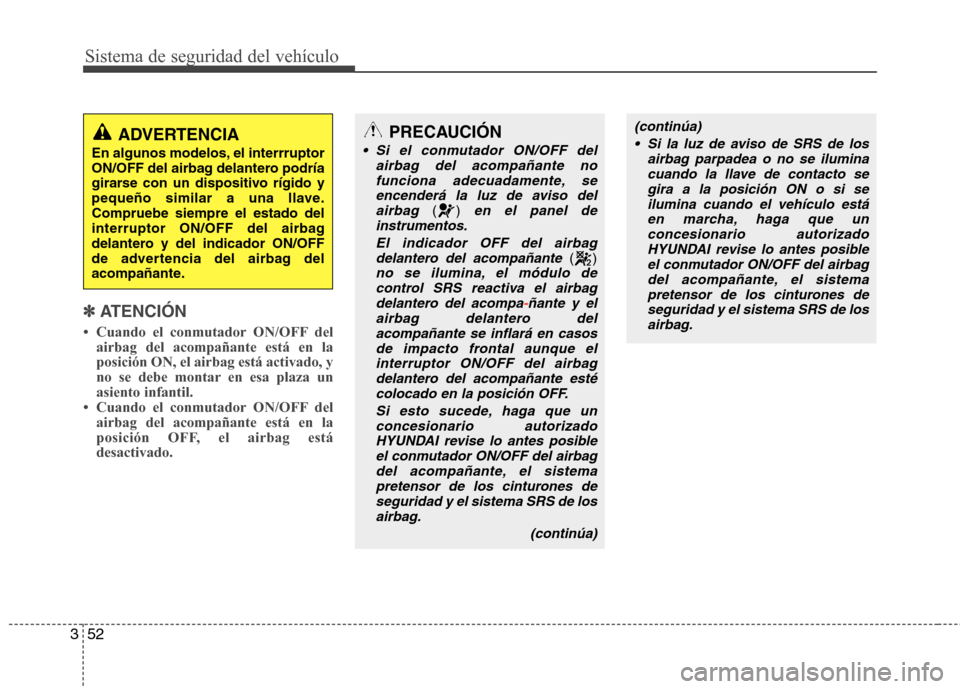

Interruptor "ON/OFF" del airbag delacompañante (opcional)
El airbag del acompañante se puede
desactivar con un conmutador ON/OFF
si se instala un sistema de sujeción paraniños en dicho asiento o si éste no está
ocupado.
Para garantizar la seguridad de su niño,
desactive el airbag del asiento del
acompañante si, por motivos
excepcionales, tiene que montar en él un
asiento infantil mirando hacia atrás. Para desactivar o volver a activar alairbag del acompañante:
Para desactivar el airbag del
acompañante, inserte la llave maestra en
el conmutador ON/OFF correspondiente
y gírela hasta la posición OFF. Se
iluminará el indicador OFF ( ) del
airbag del acompañante, que
permanecerá encendido hasta que dicho
airbag se vuelva a activar.
Para reactivar el airbag del
acompañante, inserte la llave maestra en
el conmutador ON/OFF correspondiente
y gírela hasta la posición ON. Seapagará el indicador OFF del airbag del
acompañante.
(continúa)
Sentarse inadecuadamente o
fuera de su sitio puede producir
lesiones graves o mortales en
caso de accidente. Todos los
ocupantes deben sentarse
erguidos, con el respaldo
vertical, centrados en el asiento
con el cinturón abrochado, las
piernas extendidascómodamente y los pies en el
suelo, hasta que el vehículo esté
parado y se haya retirado la llavede contacto.
El sistema de airbag debe desplegarse muy rápidamente
para ofrecer protección en caso
de accidente. Si un ocupante está
fuera de su sitio por no llevar
abrochado el cinturón de
seguridad, el airbag le golpeará y
le provocará lesiones graves o
mortales.
OHG030065LOHG030067L

Sistema de seguridad del vehículo
52
3
✽✽
ATENCIÓN

353
Sistema de seguridad del vehículo
OHG030040
OHG030041
OHG030042
■Detrás
■Delantero
ADVERTENCIA
El conductor es responsable de la correcta posición del conmutador
ON/OFF del airbag del acom-
pañante.
Desactive el airbag del acom- pañante sólo con el contacto
apagado; de otro modo podría
estropearse el módulo de controlde SRS.
En caso de colisión, hay riesgo de
que los airbag del conductor o el
acompañante o los airbag
laterales o de cortina no seactiven o no se activen correcta-
mente.
No monte nunca un asiento infantil orientado hacia atrás en elasiento del acompañante sin
desactivar el airbag de dicho
asiento. En caso de accidente, el
niño podría sufrir lesiones graves
o mortales si se dispara el airbag.
(continúa)(continúa)
Aunque su vehículo está equipa
-do con conmutador ON/OFF del
airbag del acompañante, no
monte nunca una silla infantil en
dicho asiento.
Nunca debe instalarse un sistema de sujeción para niños
en el asiento delantero. Los niños demasiado grandes para los sistemas de sujecióndeben ocupar siempre los
asientos traseros y utilizar los
cinturones de seguridadabdominales y de bandolera
instalados en ellos. Los niños
están más seguros en caso deaccidente cuando están sujetoscon un sistema adecuado en el
asiento trasero.
En cuanto deje de necesitar asiento infantil en el lugar del
acompañante, vuelva a activar el
airbag correspondiente.
