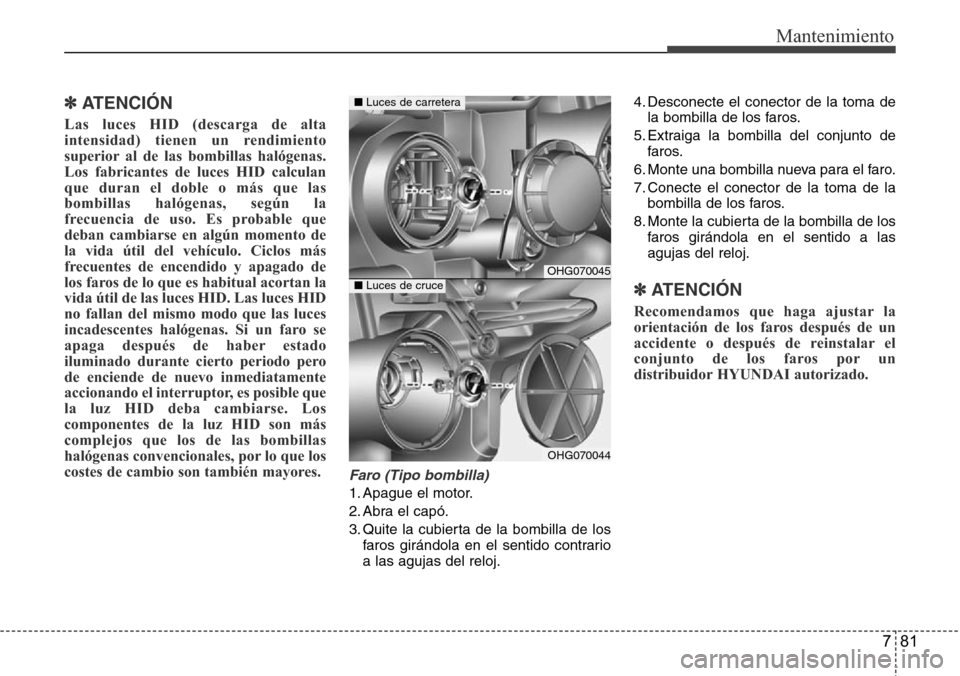

Hyundai Azera 2016 Manual del propietario (Grandeur) (in Spanish)

781
Mantenimiento
✽ ATENCIÓN
Las luces HID (descarga de alta
intensidad) tienen un rendimiento
superior al de las bombillas halógenas.
Los fabricantes de luces HID calculan
que duran el doble o más que las
bombillas halógenas, según la
frecuencia de uso. Es probable que
deban cambiarse en algún momento de
la vida útil del vehículo. Ciclos más
frecuentes de encendido y apagado de
los faros de lo que es habitual acortan la
vida útil de las luces HID. Las luces HID
no fallan del mismo modo que las luces
incadescentes halógenas. Si un faro se
apaga después de haber estado
iluminado durante cierto periodo pero
de enciende de nuevo inmediatamente
accionando el interruptor, es posible que
la luz HID deba cambiarse. Los
componentes de la luz HID son más
complejos que los de las bombillas
halógenas convencionales, por lo que los
costes de cambio son también mayores.
Faro (Tipo bombilla)
1. Apague el motor.
2. Abra el capó.
3. Quite la cubierta de la bombilla de los
faros girándola en el sentido contrario
a las agujas del reloj.4. Desconecte el conector de la toma de
la bombilla de los faros.
5. Extraiga la bombilla del conjunto de
faros.
6. Monte una bombilla nueva para el faro.
7. Conecte el conector de la toma de la
bombilla de los faros.
8. Monte la cubierta de la bombilla de los
faros girándola en el sentido a las
agujas del reloj.
✽ ATENCIÓN
Recomendamos que haga ajustar la
orientación de los faros después de un
accidente o después de reinstalar el
conjunto de los faros por un
distribuidor HYUNDAI autorizado.
OHG070045
OHG070044
■Luces de carretera
■Luces de cruce

Mantenimiento
82 7

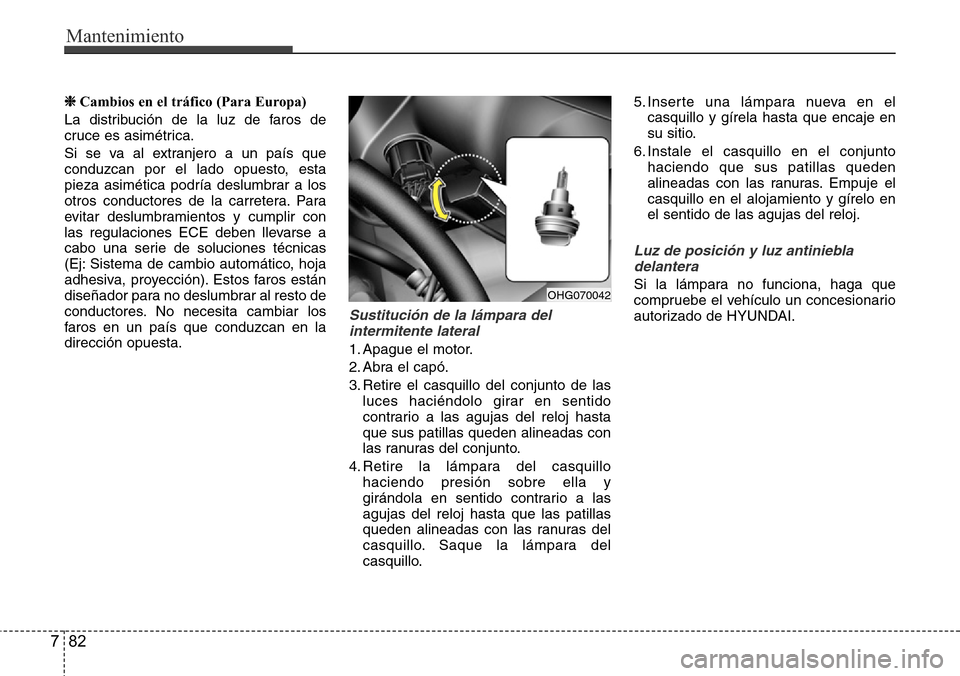

❈Cambios en el tráfico (Para Europa)
La distribución de la luz de faros de
cruce es asimétrica.
Si se va al extranjero a un país que
conduzcan por el lado opuesto, esta
pieza asimética podría deslumbrar a los
otros conductores de la carretera. Para
evitar deslumbramientos y cumplir con
las regulaciones ECE deben llevarse a
cabo una serie de soluciones técnicas
(Ej: Sistema de cambio automático, hoja
adhesiva, proyección). Estos faros están
diseñador para no deslumbrar al resto de
conductores. No necesita cambiar los
faros en un país que conduzcan en la
dirección opuesta.
Sustitución de la lámpara del
intermitente lateral
1. Apague el motor.
2. Abra el capó.
3. Retire el casquillo del conjunto de las
luces haciéndolo girar en sentido
contrario a las agujas del reloj hasta
que sus patillas queden alineadas con
las ranuras del conjunto.
4. Retire la lámpara del casquillo
haciendo presión sobre ella y
girándola en sentido contrario a las
agujas del reloj hasta que las patillas
queden alineadas con las ranuras del
casquillo. Saque la lámpara del
casquillo.5. Inserte una lámpara nueva en el
casquillo y gírela hasta que encaje en
su sitio.
6. Instale el casquillo en el conjunto
haciendo que sus patillas queden
alineadas con las ranuras. Empuje el
casquillo en el alojamiento y gírelo en
el sentido de las agujas del reloj.
Luz de posición y luz antiniebla
delantera
Si la lámpara no funciona, haga que
compruebe el vehículo un concesionario
autorizado de HYUNDAI.OHG070042

783
Mantenimiento

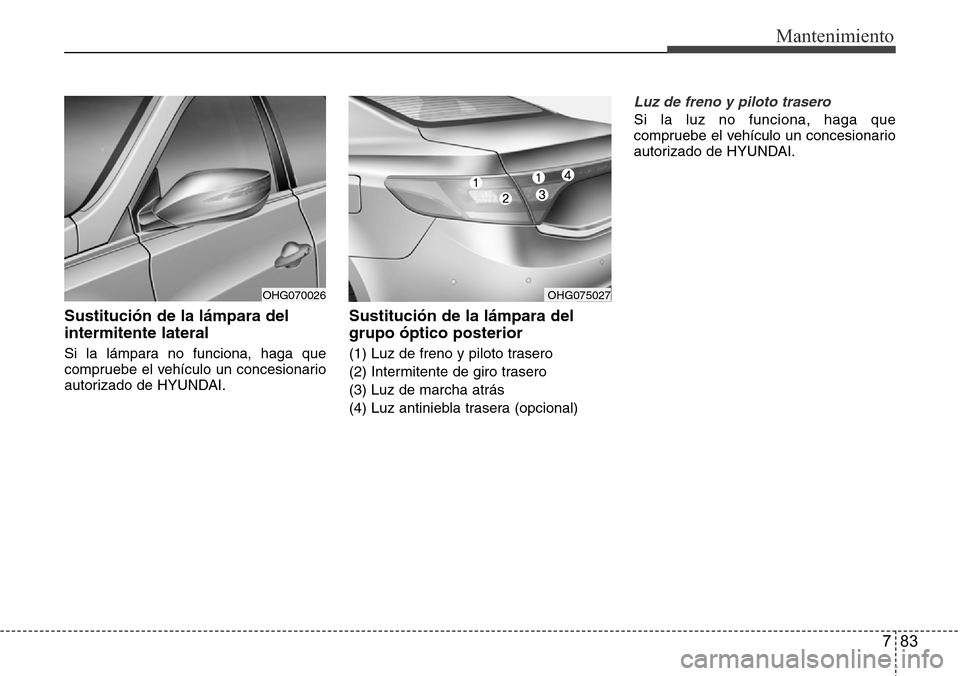

Sustitución de la lámpara del
intermitente lateral
Si la lámpara no funciona, haga que
compruebe el vehículo un concesionario
autorizado de HYUNDAI.
Sustitución de la lámpara del
grupo óptico posterior
(1) Luz de freno y piloto trasero
(2) Intermitente de giro trasero
(3) Luz de marcha atrás
(4) Luz antiniebla trasera (opcional)
Luz de freno y piloto trasero
Si la luz no funciona, haga que
compruebe el vehículo un concesionario
autorizado de HYUNDAI.
OHG070026OHG075027

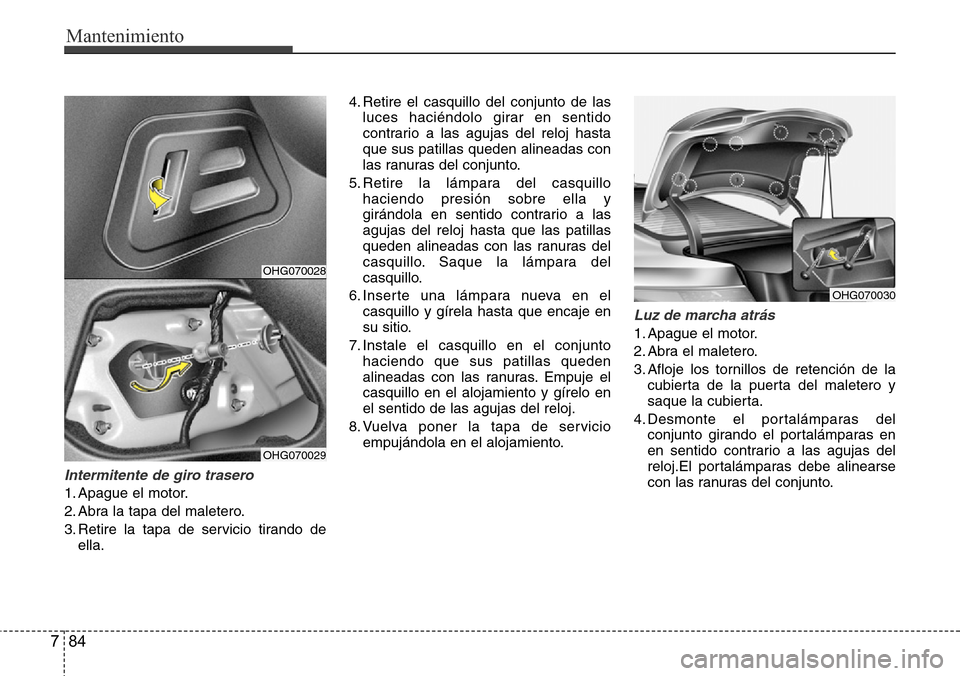

Mantenimiento
84 7
Intermitente de giro trasero
1. Apague el motor.
2. Abra la tapa del maletero.
3. Retire la tapa de servicio tirando de
ella.4. Retire el casquillo del conjunto de las
luces haciéndolo girar en sentido
contrario a las agujas del reloj hasta
que sus patillas queden alineadas con
las ranuras del conjunto.
5. Retire la lámpara del casquillo
haciendo presión sobre ella y
girándola en sentido contrario a las
agujas del reloj hasta que las patillas
queden alineadas con las ranuras del
casquillo. Saque la lámpara del
casquillo.
6. Inserte una lámpara nueva en el
casquillo y gírela hasta que encaje en
su sitio.
7. Instale el casquillo en el conjunto
haciendo que sus patillas queden
alineadas con las ranuras. Empuje el
casquillo en el alojamiento y gírelo en
el sentido de las agujas del reloj.
8. Vuelva poner la tapa de servicio
empujándola en el alojamiento.
Luz de marcha atrás
1. Apague el motor.
2. Abra el maletero.
3. Afloje los tornillos de retención de la
cubierta de la puerta del maletero y
saque la cubierta.
4. Desmonte el portalámparas del
conjunto girando el portalámparas en
en sentido contrario a las agujas del
reloj.El portalámparas debe alinearse
con las ranuras del conjunto.
OHG070028
OHG070029
OHG070030

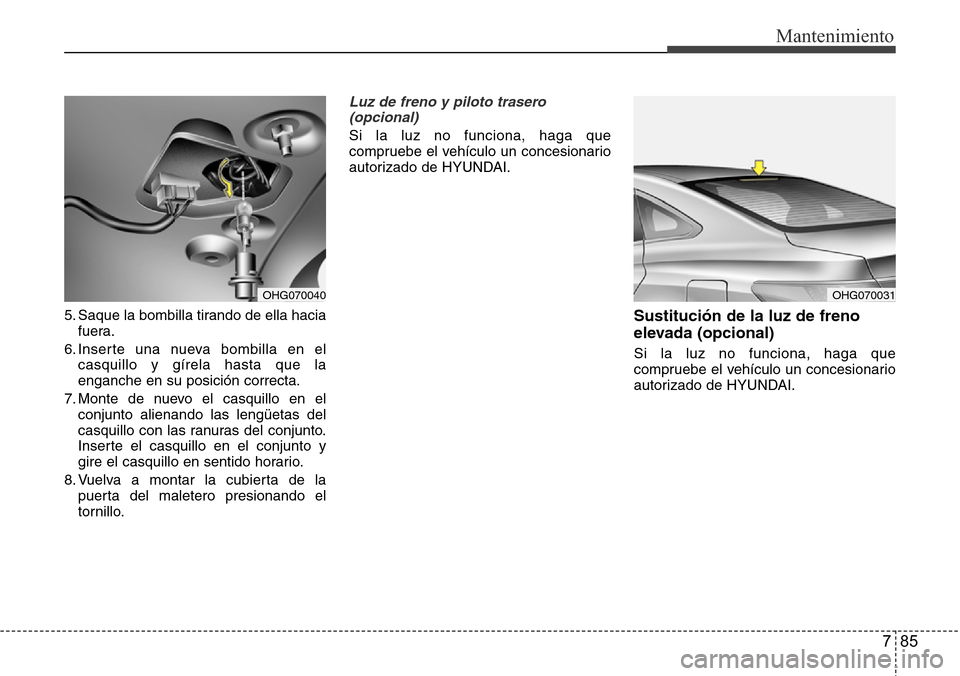

785
Mantenimiento
5. Saque la bombilla tirando de ella hacia
fuera.
6. Inserte una nueva bombilla en el
casquillo y gírela hasta que la
enganche en su posición correcta.
7. Monte de nuevo el casquillo en el
conjunto alienando las lengüetas del
casquillo con las ranuras del conjunto.
Inserte el casquillo en el conjunto y
gire el casquillo en sentido horario.
8. Vuelva a montar la cubierta de la
puerta del maletero presionando el
tornillo.
Luz de freno y piloto trasero
(opcional)
Si la luz no funciona, haga que
compruebe el vehículo un concesionario
autorizado de HYUNDAI.
Sustitución de la luz de freno
elevada (opcional)
Si la luz no funciona, haga que
compruebe el vehículo un concesionario
autorizado de HYUNDAI.
OHG070040OHG070031

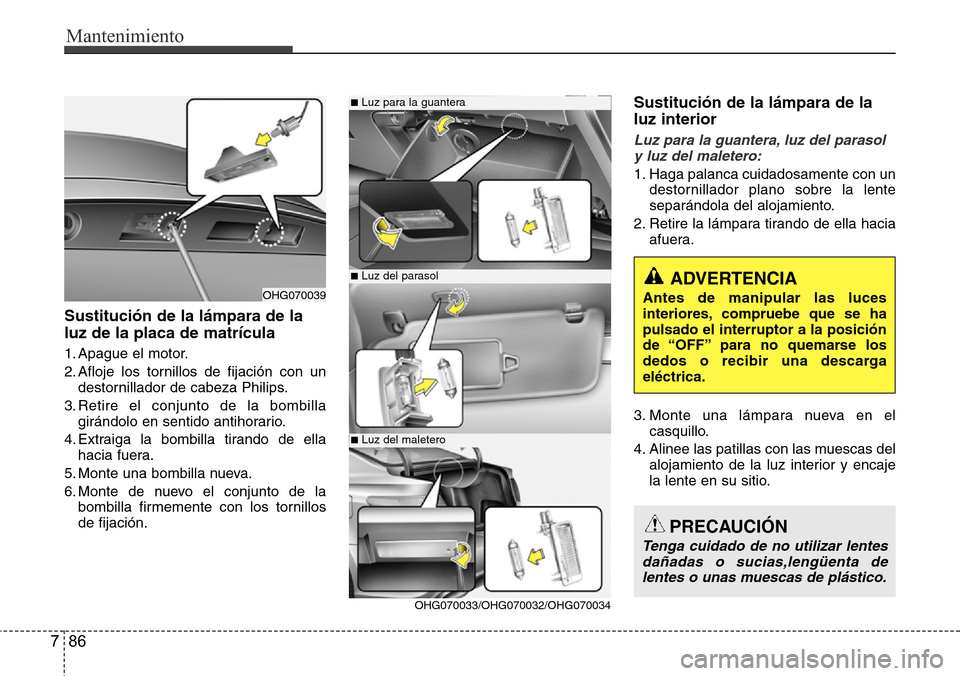

Mantenimiento
86 7
Sustitución de la lámpara de la
luz de la placa de matrícula
1. Apague el motor.
2. Afloje los tornillos de fijación con un
destornillador de cabeza Philips.
3. Retire el conjunto de la bombilla
girándolo en sentido antihorario.
4. Extraiga la bombilla tirando de ella
hacia fuera.
5. Monte una bombilla nueva.
6. Monte de nuevo el conjunto de la
bombilla firmemente con los tornillos
de fijación.
Sustitución de la lámpara de la
luz interior
Luz para la guantera, luz del parasol
y luz del maletero:
1. Haga palanca cuidadosamente con un
destornillador plano sobre la lente
separándola del alojamiento.
2. Retire la lámpara tirando de ella hacia
afuera.
3. Monte una lámpara nueva en el
casquillo.
4. Alinee las patillas con las muescas del
alojamiento de la luz interior y encaje
la lente en su sitio.
■Luz para la guantera
■Luz del parasol
■Luz del maletero
OHG070039
OHG070033/OHG070032/OHG070034ADVERTENCIA
Antes de manipular las luces
interiores, compruebe que se ha
pulsado el interruptor a la posición
de “OFF” para no quemarse los
dedos o recibir una descarga
eléctrica.
PRECAUCIÓN
Tenga cuidado de no utilizar lentes
dañadas o sucias,lengüenta de
lentes o unas muescas de plástico.

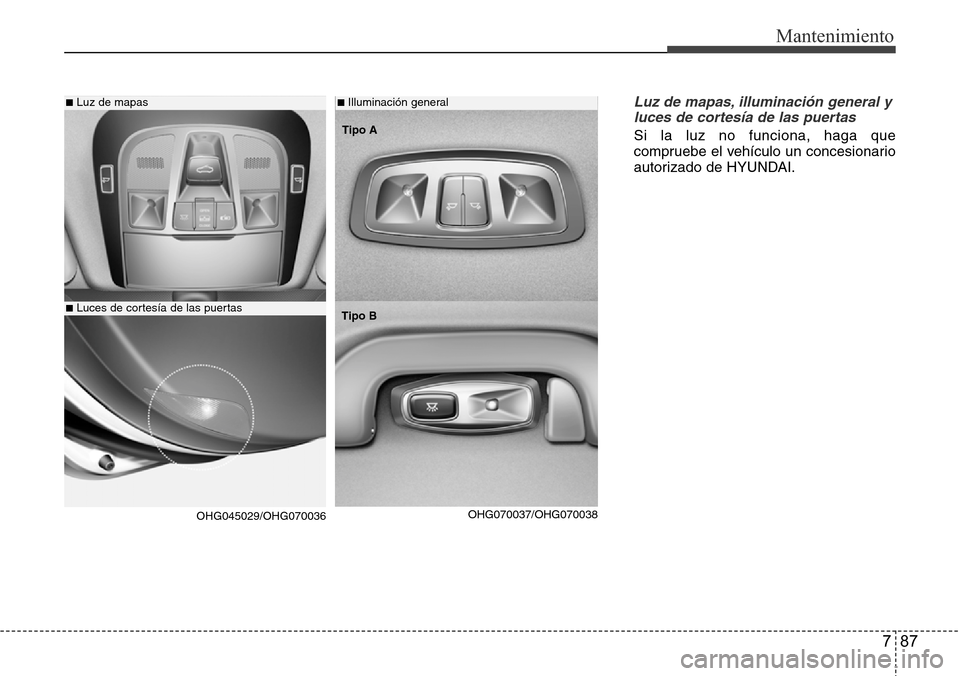

787
Mantenimiento
Luz de mapas, illuminación general y
luces de cortesía de las puertas
Si la luz no funciona, haga que
compruebe el vehículo un concesionario
autorizado de HYUNDAI.
■Luz de mapas
■Luces de cortesía de las puertas
■Illuminación general
Tipo A
OHG045029/OHG070036OHG070037/OHG070038 Tipo B

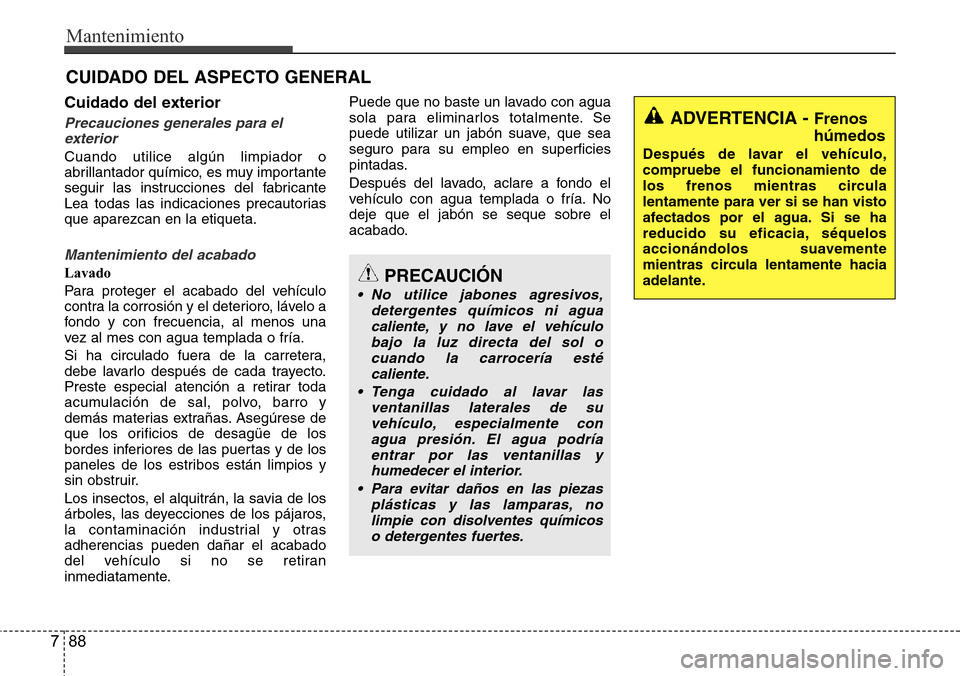

Mantenimiento
88 7
CUIDADO DEL ASPECTO GENERAL
Cuidado del exterior
Precauciones generales para el
exterior
Cuando utilice algún limpiador o
abrillantador químico, es muy importante
seguir las instrucciones del fabricante
Lea todas las indicaciones precautorias
que aparezcan en la etiqueta.
Mantenimiento del acabado
Lavado
Para proteger el acabado del vehículo
contra la corrosión y el deterioro, lávelo a
fondo y con frecuencia, al menos una
vez al mes con agua templada o fría.
Si ha circulado fuera de la carretera,
debe lavarlo después de cada trayecto.
Preste especial atención a retirar toda
acumulación de sal, polvo, barro y
demás materias extrañas. Asegúrese de
que los orificios de desagüe de los
bordes inferiores de las puertas y de los
paneles de los estribos están limpios y
sin obstruir.
Los insectos, el alquitrán, la savia de los
árboles, las deyecciones de los pájaros,
la contaminación industrial y otras
adherencias pueden dañar el acabado
del vehículo si no se retiran
inmediatamente.Puede que no baste un lavado con agua
sola para eliminarlos totalmente. Se
puede utilizar un jabón suave, que sea
seguro para su empleo en superficies
pintadas.
Después del lavado, aclare a fondo el
vehículo con agua templada o fría. No
deje que el jabón se seque sobre el
acabado.
ADVERTENCIA - Frenos
húmedos
Después de lavar el vehículo,
compruebe el funcionamiento de
los frenos mientras circula
lentamente para ver si se han visto
afectados por el agua. Si se ha
reducido su eficacia, séquelos
accionándolos suavemente
mientras circula lentamente hacia
adelante.
PRECAUCIÓN
• No utilice jabones agresivos,
detergentes químicos ni agua
caliente, y no lave el vehículo
bajo la luz directa del sol o
cuando la carrocería esté
caliente.
• Tenga cuidado al lavar las
ventanillas laterales de su
vehículo, especialmente con
agua presión. El agua podría
entrar por las ventanillas y
humedecer el interior.
• Para evitar daños en las piezas
plásticas y las lamparas, no
limpie con disolventes químicos
o detergentes fuertes.

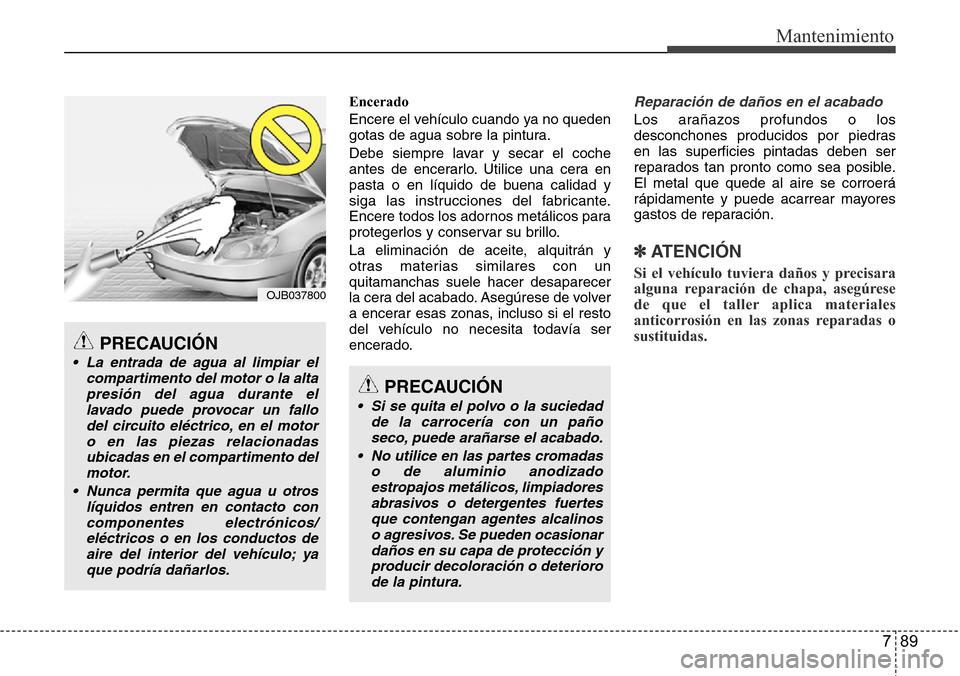

789
Mantenimiento
Encerado
Encere el vehículo cuando ya no queden
gotas de agua sobre la pintura.
Debe siempre lavar y secar el coche
antes de encerarlo. Utilice una cera en
pasta o en líquido de buena calidad y
siga las instrucciones del fabricante.
Encere todos los adornos metálicos para
protegerlos y conservar su brillo.
La eliminación de aceite, alquitrán y
otras materias similares con un
quitamanchas suele hacer desaparecer
la cera del acabado. Asegúrese de volver
a encerar esas zonas, incluso si el resto
del vehículo no necesita todavía ser
encerado.Reparación de daños en el acabado
Los arañazos profundos o los
desconchones producidos por piedras
en las superficies pintadas deben ser
reparados tan pronto como sea posible.
El metal que quede al aire se corroerá
rápidamente y puede acarrear mayores
gastos de reparación.
✽ATENCIÓN
Si el vehículo tuviera daños y precisara
alguna reparación de chapa, asegúrese
de que el taller aplica materiales
anticorrosión en las zonas reparadas o
sustituidas.
PRECAUCIÓN
• Si se quita el polvo o la suciedad
de la carrocería con un paño
seco, puede arañarse el acabado.
• No utilice en las partes cromadas
o de aluminio anodizado
estropajos metálicos, limpiadores
abrasivos o detergentes fuertes
que contengan agentes alcalinos
o agresivos. Se pueden ocasionar
daños en su capa de protección y
producir decoloración o deterioro
de la pintura.
PRECAUCIÓN
• La entrada de agua al limpiar el
compartimento del motor o la alta
presión del agua durante el
lavado puede provocar un fallo
del circuito eléctrico, en el motor
o en las piezas relacionadas
ubicadas en el compartimento del
motor.
• Nunca permita que agua u otros
líquidos entren en contacto con
componentes electrónicos/
eléctricos o en los conductos de
aire del interior del vehículo; ya
que podría dañarlos.
OJB037800

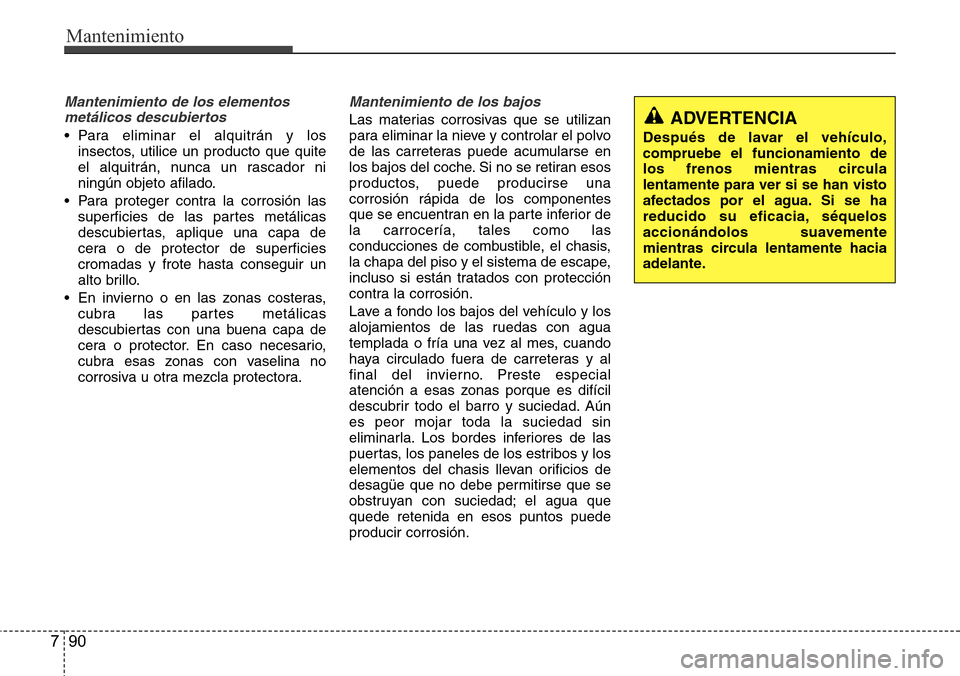

Mantenimiento
90 7
Mantenimiento de los elementos
metálicos descubiertos
• Para eliminar el alquitrán y los
insectos, utilice un producto que quite
el alquitrán, nunca un rascador ni
ningún objeto afilado.
• Para proteger contra la corrosión las
superficies de las partes metálicas
descubiertas, aplique una capa de
cera o de protector de superficies
cromadas y frote hasta conseguir un
alto brillo.
• En invierno o en las zonas costeras,
cubra las partes metálicas
descubiertas con una buena capa de
cera o protector. En caso necesario,
cubra esas zonas con vaselina no
corrosiva u otra mezcla protectora.
Mantenimiento de los bajos
Las materias corrosivas que se utilizan
para eliminar la nieve y controlar el polvo
de las carreteras puede acumularse en
los bajos del coche. Si no se retiran esos
productos, puede producirse una
corrosión rápida de los componentes
que se encuentran en la parte inferior de
la carrocería, tales como las
conducciones de combustible, el chasis,
la chapa del piso y el sistema de escape,
incluso si están tratados con protección
contra la corrosión.
Lave a fondo los bajos del vehículo y los
alojamientos de las ruedas con agua
templada o fría una vez al mes, cuando
haya circulado fuera de carreteras y al
final del invierno. Preste especial
atención a esas zonas porque es difícil
descubrir todo el barro y suciedad. Aún
es peor mojar toda la suciedad sin
eliminarla. Los bordes inferiores de las
puertas, los paneles de los estribos y los
elementos del chasis llevan orificios de
desagüe que no debe permitirse que se
obstruyan con suciedad; el agua que
quede retenida en esos puntos puede
producir corrosión.ADVERTENCIA
Después de lavar el vehículo,
compruebe el funcionamiento de
los frenos mientras circula
lentamente para ver si se han visto
afectados por el agua. Si se ha
reducido su eficacia, séquelos
accionándolos suavemente
mientras circula lentamente hacia
adelante.
