Hyundai Azera 2016 Manual del propietario (Grandeur) (in Spanish)
Manufacturer: HYUNDAI, Model Year: 2016, Model line: Azera, Model: Hyundai Azera 2016Pages: 517, PDF Size: 10.69 MB
Page 481 of 517

771
Mantenimiento
Panel de instrumentos (panel de fusibles del lado del conductor)
Núm.Amperaje del
fusibleSímbolo Componentes protegidos
F1 7.5AMódulo del inmovilizador, Módulo de control de llave smart
F2 7.5A INDTablero de instrumentos (IND. A/BAG)
F3 15AInterruptor de margen del semieje
F410AAUDIO
AMP, luz de lectura, fusible E/R y caja de relés (relé 13),
A/V y unidad principal de navegación, módulo de control de la llave smart,
módulo de ayuda de estacionamiento, audio
F57.5AAyuda al estacionamiento delantero/trasero, sensor del ángulo de dirección, módulo de control A/C,
módulo IMS del conductor, módulo de control ESP, sensor IZQ/DCH/IZQ (Central)/DCH (Central)
F610A
Interruptor del asiento eléctrico del conductor, interruptor de consola IZQ/DCH, calefactor del asiento
trasero IZQ/DCH, módulo del calefactor del asiento del conductor/acompañante, interruptor del
dispositivo de nivelación de los faros, módulo de la puerta del conductor/acompañante, interruptor de la
luz de freno, módulo de inclinación y telescópico de la dirección, módulo de control CCS del
conductor/acompañante, Radar de control de crucero inteligente, panel de instrumentos, interruptor del
panel de protección, interruptor del elevalunas eléctrico trasero IZQ/DCH, interruptor multifunción,
actuador del dispositivo de nivelación de faros IZQ/DCH, módulo del dispositivo de autonivelación de
los faros, módulo de freno de estacionamiento eléctrico, retrovisor electrocrómico, indicador de la
palanca ATM, módulo de control de presión de los neumáticos, radar detector de ángulo muerto
IZQ/DCH, sensor de advertencia de choque delantero, unidad principal de navegación A/V, unidad de
advertencia de salida de carril
F710ARetrovisor eléctrico exterior del conductor/acompañante, módulo de control A/C
F920ATomacorriente de la consola central
Page 482 of 517

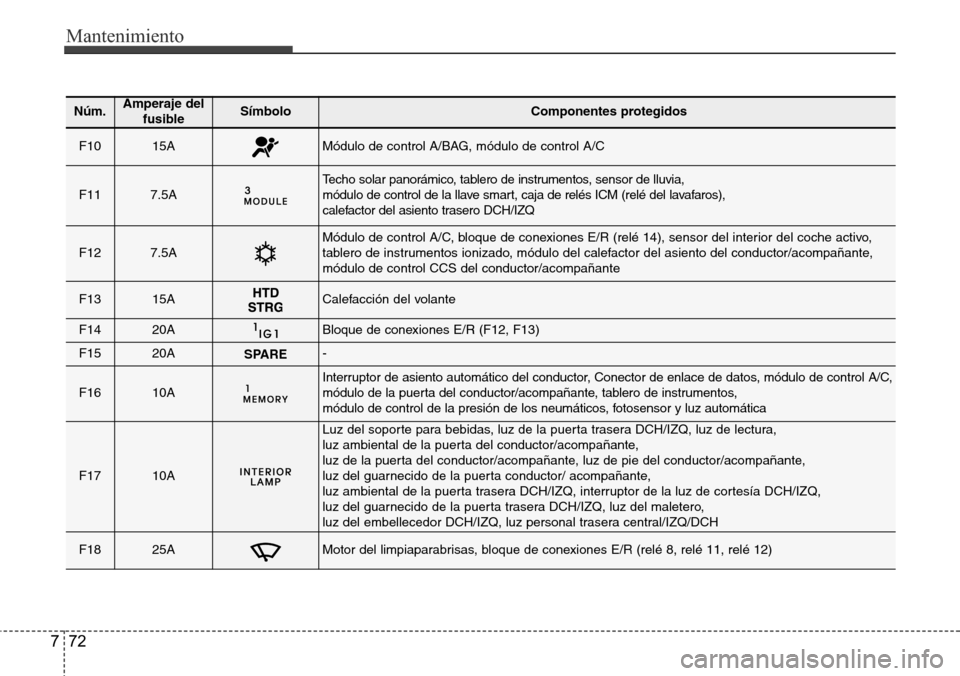

Mantenimiento
72 7
Núm.Amperaje del
fusibleSímbolo Componentes protegidos
F1015AMódulo de control A/BAG, módulo de control A/C
F117.5ATecho solar panorámico, tablero de instrumentos, sensor de lluvia,
módulo de control de la llave smart, caja de relés ICM (relé del lavafaros),
calefactor del asiento trasero DCH/IZQ
F127.5AMódulo de control A/C, bloque de conexiones E/R (relé 14), sensor del interior del coche activo,
tablero de instrumentos ionizado, módulo del calefactor del asiento del conductor/acompañante,
módulo de control CCS del conductor/acompañante
F1315ACalefacción del volante
F1420ABloque de conexiones E/R (F12, F13)
F1520ASPARE-
F1610AInterruptor de asiento automático del conductor, Conector de enlace de datos, módulo de control A/C,
módulo de la puerta del conductor/acompañante, tablero de instrumentos,
módulo de control de la presión de los neumáticos, fotosensor y luz automática
F1710A
Luz del soporte para bebidas, luz de la puerta trasera DCH/IZQ, luz de lectura,
luz ambiental de la puerta del conductor/acompañante,
luz de la puerta del conductor/acompañante, luz de pie del conductor/acompañante,
luz del guarnecido de la puerta conductor/ acompañante,
luz ambiental de la puerta trasera DCH/IZQ, interruptor de la luz de cortesía DCH/IZQ,
luz del guarnecido de la puerta trasera DCH/IZQ, luz del maletero,
luz del embellecedor DCH/IZQ, luz personal trasera central/IZQ/DCH
F1825AMotor del limpiaparabrisas, bloque de conexiones E/R (relé 8, relé 11, relé 12)
Page 483 of 517

773

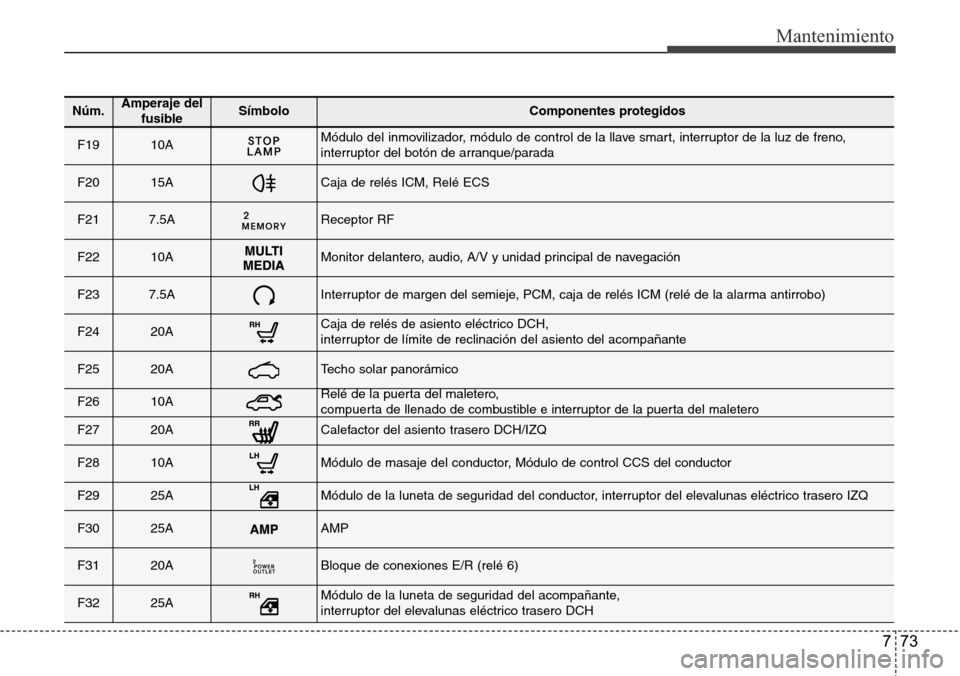

Mantenimiento
Núm.Amperaje del
fusibleSímbolo Componentes protegidos
F1910AMódulo del inmovilizador, módulo de control de la llave smart, interruptor de la luz de freno,
interruptor del botón de arranque/parada
F2015ACaja de relés ICM, Relé ECS
F217.5AReceptor RF
F2210AMonitor delantero, audio, A/V y unidad principal de navegación
F237.5AInterruptor de margen del semieje, PCM, caja de relés ICM (relé de la alarma antirrobo)
F2420ACaja de relés de asiento eléctrico DCH,
interruptor de límite de reclinación del asiento del acompañante
F2520ATecho solar panorámico
F2610ARelé de la puerta del maletero,
compuerta de llenado de combustible e interruptor de la puerta del maletero
F2720ACalefactor del asiento trasero DCH/IZQ
F2810AMódulo de masaje del conductor, Módulo de control CCS del conductor
F2925AMódulo de la luneta de seguridad del conductor, interruptor del elevalunas eléctrico trasero IZQ
F3025AAMP
F3120ABloque de conexiones E/R (relé 6)
F3225AMódulo de la luneta de seguridad del acompañante,
interruptor del elevalunas eléctrico trasero DCH
Page 484 of 517

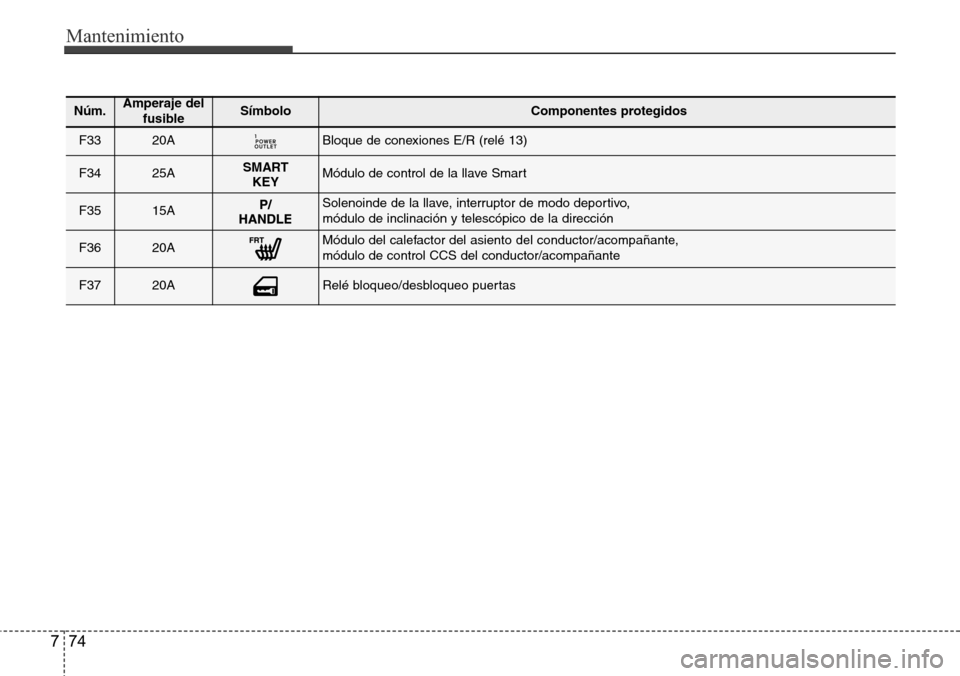

Mantenimiento
74 7
Núm.Amperaje del
fusibleSímbolo Componentes protegidos
F3320ABloque de conexiones E/R (relé 13)
F3425ASMART
KEYMódulo de control de la llave Smart
F3515ASolenoinde de la llave, interruptor de modo deportivo,
módulo de inclinación y telescópico de la dirección
F3620AMódulo del calefactor del asiento del conductor/acompañante,
módulo de control CCS del conductor/acompañante
F3720ARelé bloqueo/desbloqueo puertas
Page 485 of 517

775

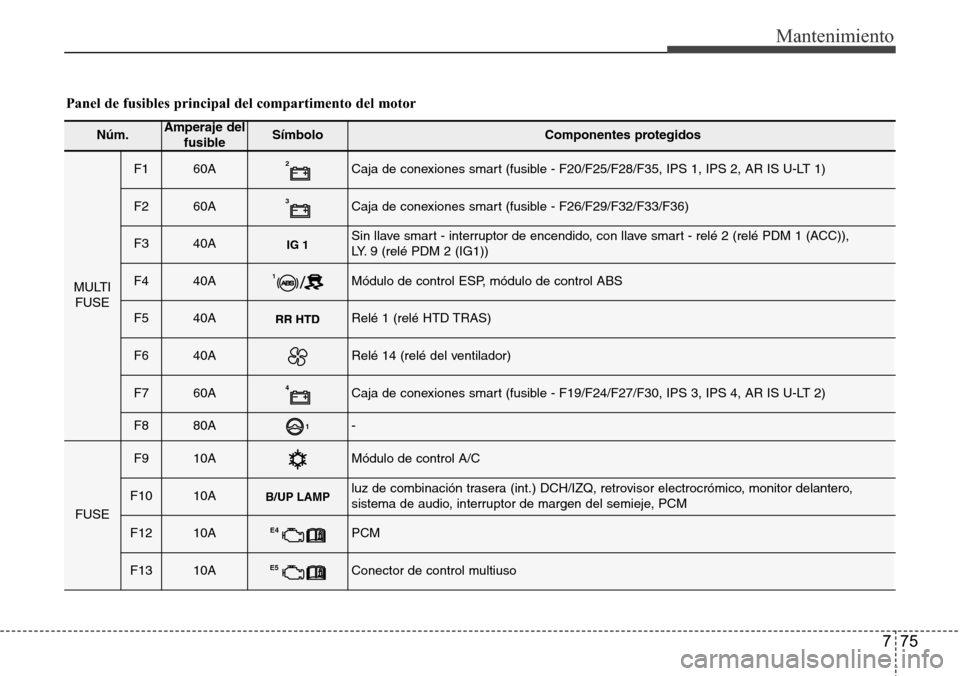

Mantenimiento
Núm.Amperaje del
fusibleSímbolo Componentes protegidos
MULTI
FUSE
F1 60A2Caja de conexiones smart (fusible - F20/F25/F28/F35, IPS 1, IPS 2, AR IS U-LT 1)
F2 60A3Caja de conexiones smart (fusible - F26/F29/F32/F33/F36)
F3 40AIG 1Sin llave smart - interruptor de encendido, con llave smart - relé 2 (relé PDM 1 (ACC)),
LY. 9 (relé PDM 2 (IG1))
F440A1Módulo de control ESP, módulo de control ABS
F540ARelé 1 (relé HTD TRAS)
F640ARelé 14 (relé del ventilador)
F760A4Caja de conexiones smart (fusible - F19/F24/F27/F30, IPS 3, IPS 4, AR IS U-LT 2)
F880A1-
FUSE
F910AMódulo de control A/C
F1010AB/UP LAMPluz de combinación trasera (int.) DCH/IZQ, retrovisor electrocrómico, monitor delantero,
sistema de audio, interruptor de margen del semieje, PCM
F1210AE4PCM
F1310AE5Conector de control multiuso
Panel de fusibles principal del compartimento del motor
Page 486 of 517

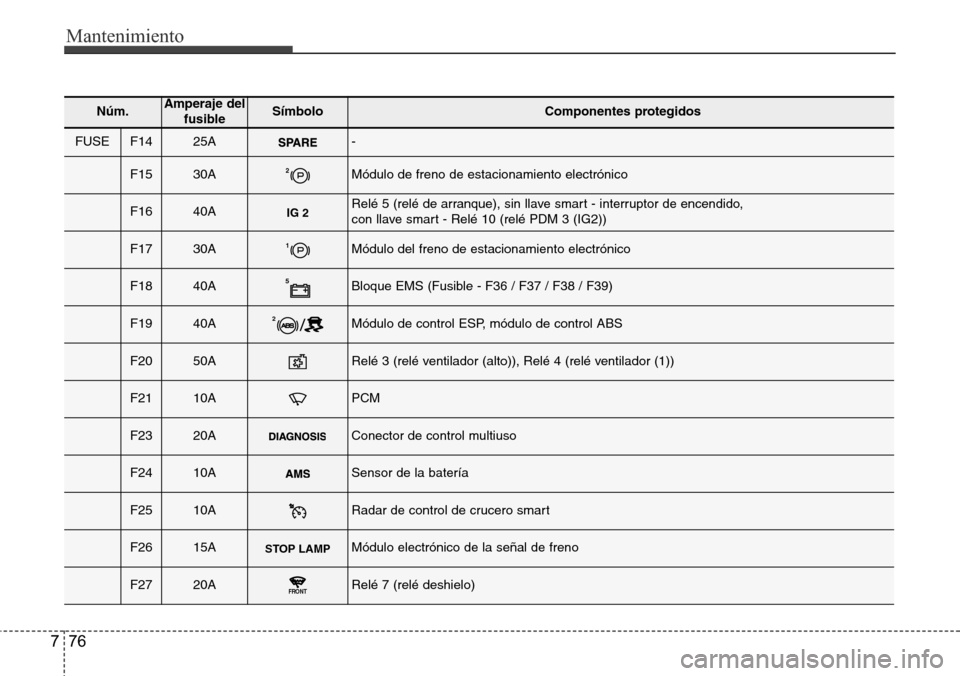

Mantenimiento
76 7
Núm.Amperaje del
fusibleSímbolo Componentes protegidos
FUSEF1425A-
F1530A2Módulo de freno de estacionamiento electrónico
F1640AIG 2Relé 5 (relé de arranque), sin llave smart - interruptor de encendido,
con llave smart - Relé 10 (relé PDM 3 (IG2))
F1730A1Módulo del freno de estacionamiento electrónico
F1840A5Bloque EMS (Fusible - F36 / F37 / F38 / F39)
F1940A2Módulo de control ESP, módulo de control ABS
F2050ARelé 3 (relé ventilador (alto)), Relé 4 (relé ventilador (1))
F2110APCM
F2320AConector de control multiuso
F2410ASensor de la batería
F2510ARadar de control de crucero smart
F2615ASTOP LAMPMódulo electrónico de la señal de freno
F2720AFRONTRelé 7 (relé deshielo)
Page 487 of 517

777
Mantenimiento
Núm.Amperaje del
fusibleSímbolo Componentes protegidos
FUSE
F2820ACaja de relés ICM (relé del lavafaros)
F2930ADRVInterruptor de límite del soporte lumbar del conductor, módulo IMS del conductor, caja de
relés del asiento eléctrico IZQ,
interruptor límite de reclinación del asiento del conductor
F3040A1Caja de conexiones smart (fusible - F37/F34,
dispositivo de corte automático de fugas de corriente (relé de corte automático de fugas de
corriente, interruptor de corte automático de fugas de corriente, IPS 5))
Núm.Amperaje del
fusibleSímbolo Componentes protegidos
F3120ABobinas de encendido #1~#4, condensador
F3210AS2Sensor de posición del árbol de levas 1/2, válvula de control del aceite 1/2,
fusible E/R y caja de relés (relé 3 : relé del ventilador (2))
F3310AE2-
F3410ACaja EMS (relé 1 : relé de la bomba de combustible), inyector #1~#4
F3515AS1Sensor de posición del árbol de levas, sensor de oxígeno (ARRIBA/ABAJO),
válvula solenoide de control de purgas, PCM, válvula solenoide de admisión variable
F3615AE3PCM
F3720AFUEL PUMPBloque EMS (relé 1 : Relé de la bomba del combustible)
Panel de fusibles principal del compartimento del motor (2,4 L)
Page 488 of 517

Mantenimiento
78 7
Núm.Amperaje del
fusibleSímbolo Componentes protegidos
F3815ABloque EMS (relé 2 : relé del claxon), caja de relés ICM (relé de la alarma antirrobo)
F3930AE1Bloque EMS (relé 3 : relé de control del motor)
Núm.Amperaje del
fusibleSímbolo Componentes protegidos
F3120ABobina de encendido #1~#6, condensador #1/#2
F3210ASensor de posición del árbol de levas #1~#4,
bloque de conexiones E/R (relé 3 : relé del ventilador (alto)), PCM
F3310AS2-
F3410ACaja EMS (relé 1 : relé de la bomba de combustible), inyector #1~#6
F3515AS1Sensor de oxígeno #1~#4, válvula solenoide de control de purgas,
válvula solenoide de admisión variable #1, 2, válvula de control del aceite #1~#4, PCM
F3615AE3PCM
F3720AFUEL PUMPBloque EMS (relé 1 : Relé de la bomba del combustible)
F3815ABloque EMS (relé 2 : relé del claxon), caja de relés ICM (relé de la alarma antirrobo)
F3930AE1Bloque EMS (relé 3 : relé de control del motor)
Panel de fusibles principal del compartimento del motor (3,0 L)
Page 489 of 517

779
Mantenimiento
LÁMPARAS
Utilice únicamente lámparas de la
potencia indicada.
✽ ATENCIÓN
Después de una lluvia fuerte o torrencial
o un lavado, las lentes de los faros y las
luces traseras pueden aparecer
empañadas. Esto se debe a la diferencia
de temperatura entre el interior y el
exterior del grupo óptico. Es parecido a
la condensación que se produce en el
interior de las ventanillas del vehículo
cuando llueve, y no indica ningún
problema del vehículo. Si entrara agua
en las conexiones de la lámpara, haga
que le comprueben el vehículo en un
concesionario autorizado de
HYUNDAI.
Sustitución de lámparas de los
faros, las luces de posición, los
intermitentes de giro, los
antiniebla delanteros
(1) Faros (largas)/Luces de conducción
diurna (DRL) (opcional)
(2) Faros (cruce)
(3) Intermitente de giro delantero
(4) Luz de posición
(5) Luz antiniebla delantera
ADVERTENCIA - Trabajo
con las luces
Antes de efectuar ningún trabajo
en las luces, aplique el freno de
estacionamiento a fondo,
asegúrese de que la llave de
contacto está puesta en la posición
LOCK y apague las luces, para
evitar que el vehículo se mueva
repentinamente y pueda quemarse
los dedos o recibir una descarga
eléctrica.
PRECAUCIÓN
Asegúrese de cambiar la lámpara
fundida por otra del mismo
amperaje. De lo contrario, puede
dañar el fusible o el sistema de
conexiones eléctricas.
PRECAUCIÓN
Si no dispone de las herramientas
necesarias, las lámparas
adecuadas o la experiencia precisa,
consulte con un concesionario
autorizado de HYUNDAI. En
muchos casos, es difícil sustituir
las lámparas de los faros, pues hay
que desmontar otras partes del
vehículo para llegar a ellas. Esto es
especialmente cierto si tiene que
desmontar los faros para acceder a
la(s) lámpara(s). Al desmontar y
montar los faros, es fácil dañar el
vehículo.
OHG075025
Page 490 of 517

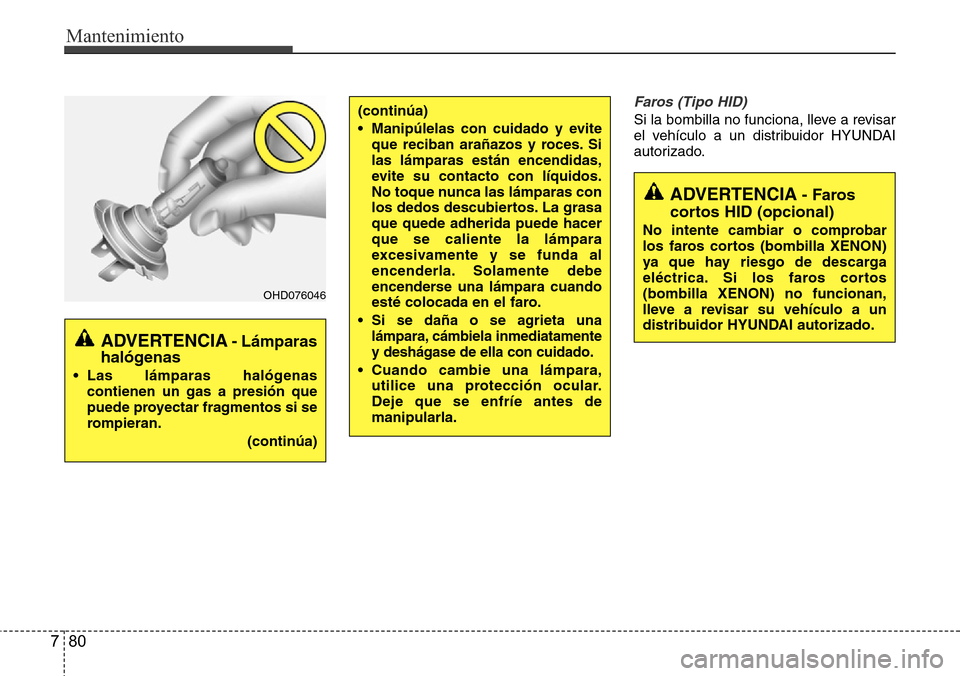

Mantenimiento
80 7
Faros (Tipo HID)
Si la bombilla no funciona, lleve a revisar
el vehículo a un distribuidor HYUNDAI
autorizado.(continúa)
• Manipúlelas con cuidado y evite
que reciban arañazos y roces. Si
las lámparas están encendidas,
evite su contacto con líquidos.
No toque nunca las lámparas con
los dedos descubiertos. La grasa
que quede adherida puede hacer
que se caliente la lámpara
excesivamente y se funda al
encenderla. Solamente debe
encenderse una lámpara cuando
esté colocada en el faro.
•
Si se daña o se agrieta una
lámpara, cámbiela inmediatamente
y deshágase de ella con cuidado.
• Cuando cambie una lámpara,
utilice una protección ocular.
Deje que se enfríe antes de
manipularla.
ADVERTENCIA- Lámparas
halógenas
• Las lámparas halógenas
contienen un gas a presión que
puede proyectar fragmentos si se
rompieran.
(continúa)
OHD076046
ADVERTENCIA- Faros
cortos HID (opcional)
No intente cambiar o comprobar
los faros cortos (bombilla XENON)
ya que hay riesgo de descarga
eléctrica. Si los faros cortos
(bombilla XENON) no funcionan,
lleve a revisar su vehículo a un
distribuidor HYUNDAI autorizado.
