Page 511 of 517
4 8
Características técnicas y Información para el consumidor

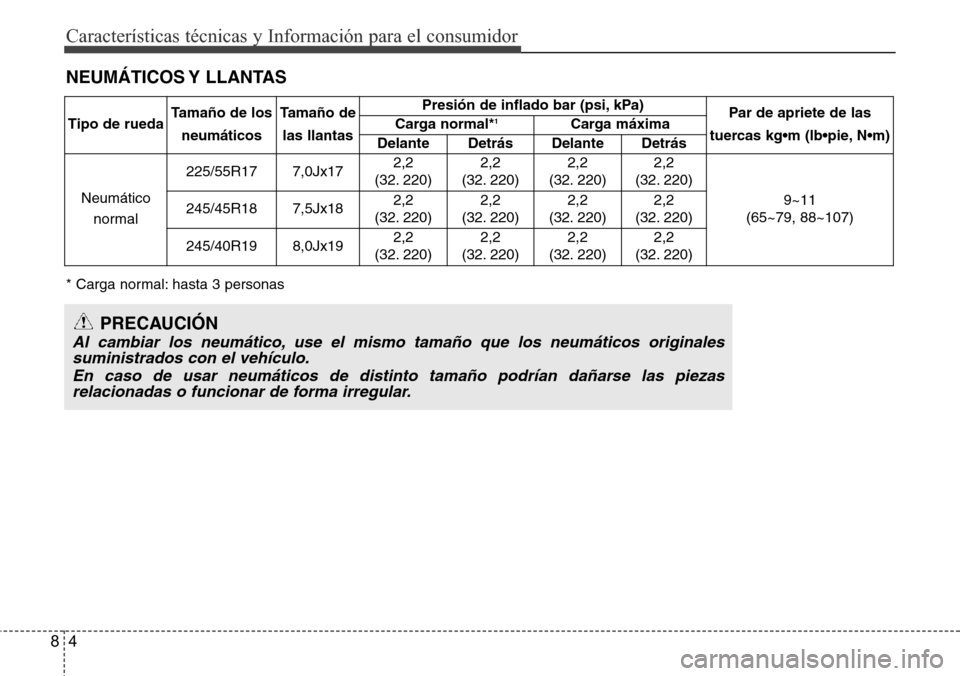

NEUMÁTICOS Y LLANTAS
Tipo de ruedaTamaño de los
neumáticosTamaño de
las llantasPresión de inflado bar (psi, kPa)
Par de apriete de las
tuercas kg•m (lb•pie, N•m) Carga normal*1Carga máxima
Delante Detrás Delante Detrás
Neumático
normal225/55R17 7,0Jx172,2
(32. 220)2,2
(32. 220)2,2
(32. 220)2,2
(32. 220)
9~11
(65~79, 88~107) 245/45R18 7,5Jx182,2
(32. 220)2,2
(32. 220)2,2
(32. 220)2,2
(32. 220)
245/40R19 8,0Jx192,2
(32. 220)2,2
(32. 220)2,2
(32. 220)2,2
(32. 220)
PRECAUCIÓN
Al cambiar los neumático, use el mismo tamaño que los neumáticos originales
suministrados con el vehículo.
En caso de usar neumáticos de distinto tamaño podrían dañarse las piezas
relacionadas o funcionar de forma irregular.
* Carga normal: hasta 3 personas
Page 512 of 517
85
Características técnicas y Información para el consumidor

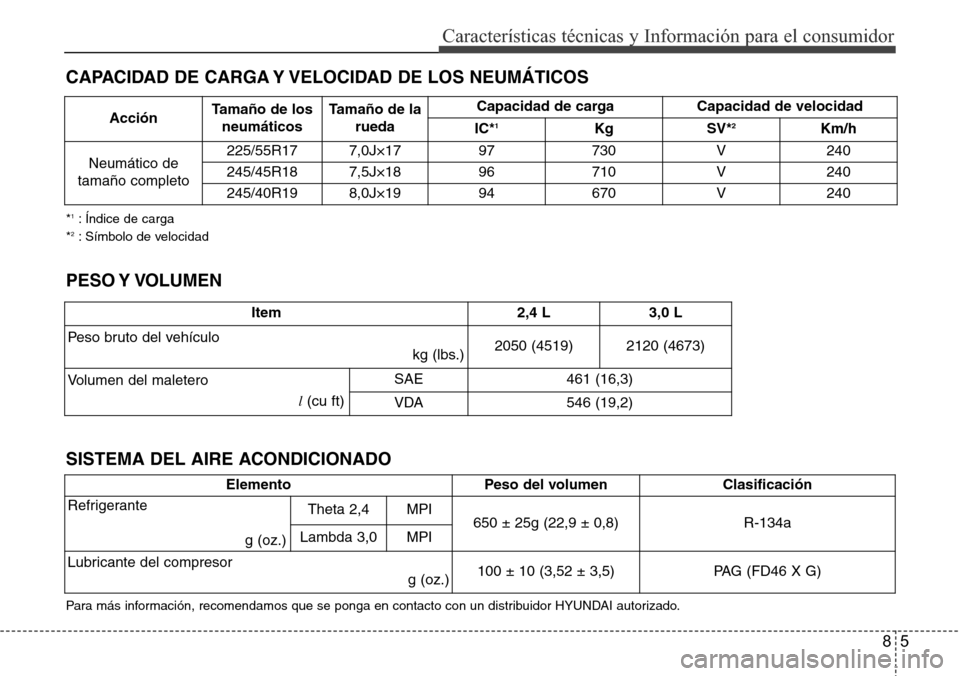

CAPACIDAD DE CARGA Y VELOCIDAD DE LOS NEUMÁTICOS
Item 2,4 L 3,0 L
Peso bruto del vehículo
kg (lbs.)2050 (4519) 2120 (4673)
Volumen del maletero
l(cu ft)SAE 461 (16,3)
VDA 546 (19,2)
PESO Y VOLUMEN
*1: Índice de carga
*2: Símbolo de velocidad
AcciónTamaño de los
neumáticosTamaño de la
ruedaCapacidad de carga Capacidad de velocidad
IC*1Kg SV*2Km/h
Neumático de
tamaño completo225/55R17 7,0J×17 97 730 V 240
245/45R18 7,5J×18 96 710 V 240
245/40R19 8,0J×19 94 670 V 240
SISTEMA DEL AIRE ACONDICIONADO
ElementoPeso del volumen Clasificación
Refrigerante
g (oz.)Theta 2,4MPI650 ± 25g (22,9 ± 0,8)R-134aLambda 3,0MPI
Lubricante del compresor
g (oz.) 100 ± 10 (3,52 ± 3,5)PAG (FD46 X G)
Para más información, recomendamos que se ponga en contacto con un distribuidor HYUNDAI autorizado.
Page 513 of 517
6 8
Características técnicas y Información para el consumidor
Para garantizar el correcto funcionamiento y la duración del motor y la transmisión, utilice sólo lubricantes de calidad adecuada.
El uso de los lubricantes adecuados mejora además la eficacia y la economía de combustible.

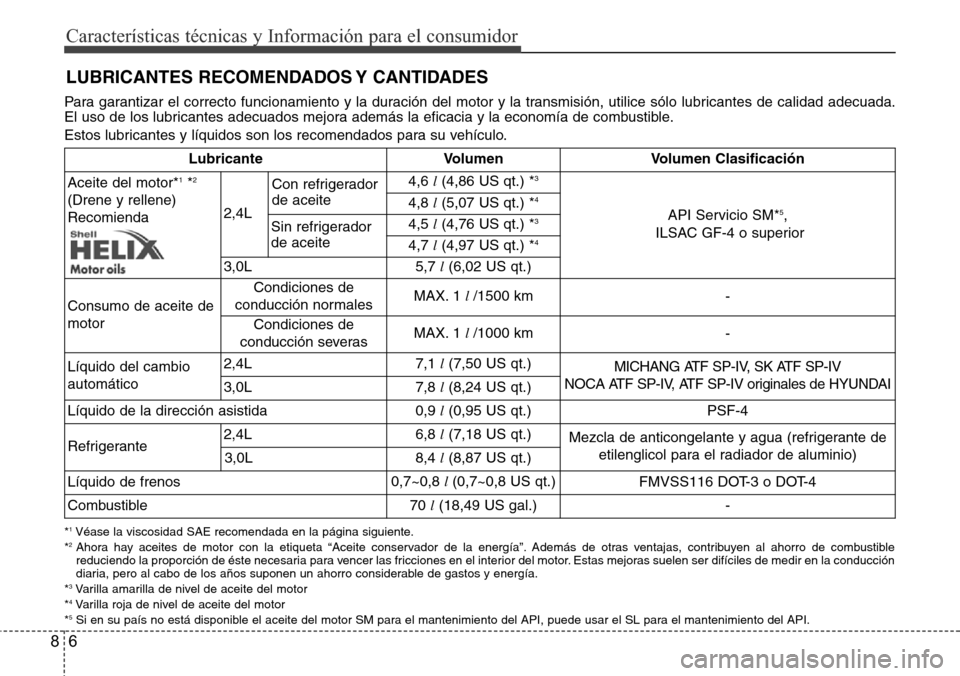

LUBRICANTES RECOMENDADOS Y CANTIDADES
Estos lubricantes y líquidos son los recomendados para su vehículo.
*1Véase la viscosidad SAE recomendada en la página siguiente.
*2Ahora hay aceites de motor con la etiqueta “Aceite conservador de la energía”. Además de otras ventajas, contribuyen al ahorro de combustible
reduciendo la proporción de éste necesaria para vencer las fricciones en el interior del motor. Estas mejoras suelen ser difíciles de medir en la conducción
diaria, pero al cabo de los años suponen un ahorro considerable de gastos y energía.
*
3Varilla amarilla de nivel de aceite del motor
*4Varilla roja de nivel de aceite del motor
*5Si en su país no está disponible el aceite del motor SM para el mantenimiento del API, puede usar el SL para el mantenimiento del API.
Lubricante Volumen Volumen Clasificación
Aceite del motor*
1*2
(Drene y rellene)
Recomienda2,4LCon refrigerador
de aceite4,6 l(4,86 US qt.) *3
API Servicio SM*5,
ILSAC GF-4 o superior 4,8 l(5,07 US qt.) *
4
Sin refrigerador
de aceite4,5 l(4,76 US qt.) *3
4,7 l(4,97 US qt.) *4
3,0L5,7 l(6,02 US qt.)
Consumo de aceite de
motor
Condiciones de
conducción normalesMAX. 1l /1500 km-
Condiciones de
conducción severasMAX. 1l /1000 km-
Líquido del cambio
automático2,4L7,1 l(7,50 US qt.)
MICHANG ATF SP-IV, SK ATF SP-IV
NOCA ATF SP-IV, ATF SP-IV originales de HYUNDAI
3,0L7,8 l(8,24 US qt.)
Líquido de la dirección asistida0,9 l(0,95 US qt.)
PSF-4
Refrigerante2,4L6,8 l(7,18 US qt.)
Mezcla de anticongelante y agua (refrigerante de
etilenglicol para el radiador de aluminio)
3,0L8,4 l(8,87 US qt.)
Líquido de frenos0,7~0,8 l (0,7~0,8 US qt.)
FMVSS116 DOT-3 o DOT-4
Combustible70 l(18,49 US gal.)
-
Page 514 of 517
87
Características técnicas y Información para el consumidor

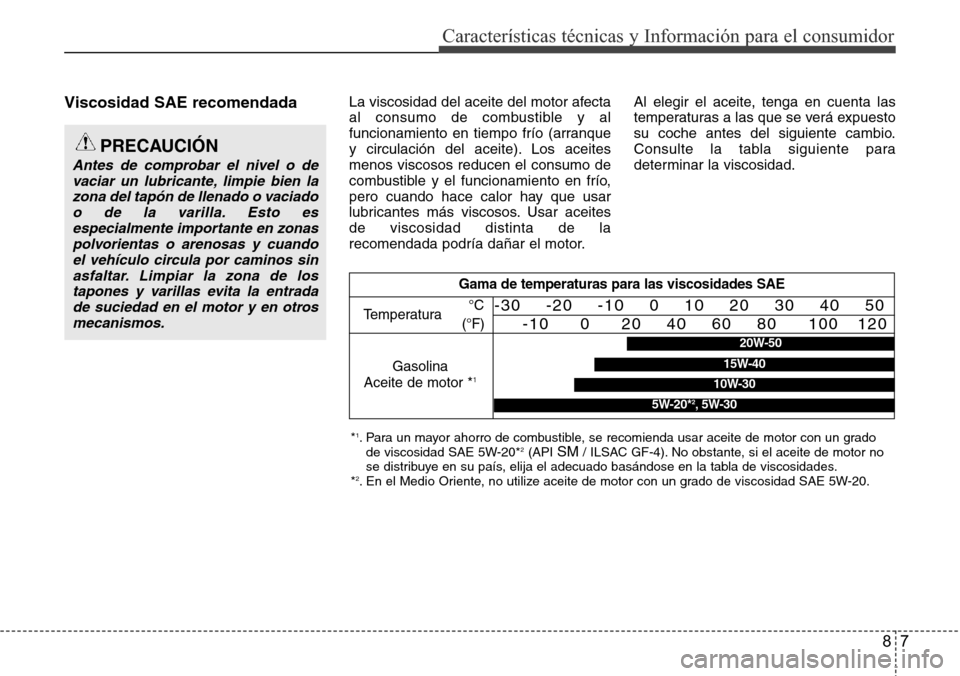

Viscosidad SAE recomendadaLa viscosidad del aceite del motor afecta
al consumo de combustible y al
funcionamiento en tiempo frío (arranque
y circulación del aceite). Los aceites
menos viscosos reducen el consumo de
combustible y el funcionamiento en frío,
pero cuando hace calor hay que usar
lubricantes más viscosos. Usar aceites
de viscosidad distinta de la
recomendada podría dañar el motor.Al elegir el aceite, tenga en cuenta las
temperaturas a las que se verá expuesto
su coche antes del siguiente cambio.
Consulte la tabla siguiente para
determinar la viscosidad.
PRECAUCIÓN
Antes de comprobar el nivel o de
vaciar un lubricante, limpie bien la
zona del tapón de llenado o vaciado
o de la varilla. Esto es
especialmente importante en zonas
polvorientas o arenosas y cuando
el vehículo circula por caminos sin
asfaltar. Limpiar la zona de los
tapones y varillas evita la entrada
de suciedad en el motor y en otros
mecanismos.
Gama de temperaturas para las viscosidades SAE
Temperatura°C
(°F)-30 -20 -10 0 10 20 30 40 50
-10 0 20 40 60 80 100 120
Gasolina
Aceite de motor *1
20W-50
10W-30
15W-40
5W-20*2, 5W-30
*1. Para un mayor ahorro de combustible, se recomienda usar aceite de motor con un grado
de viscosidad SAE 5W-20*2(API SM/ ILSAC GF-4). No obstante, si el aceite de motor no
se distribuye en su país, elija el adecuado basándose en la tabla de viscosidades.
*
2. En el Medio Oriente, no utilize aceite de motor con un grado de viscosidad SAE 5W-20.
Page 515 of 517
8 8
Características técnicas y Información para el consumidor

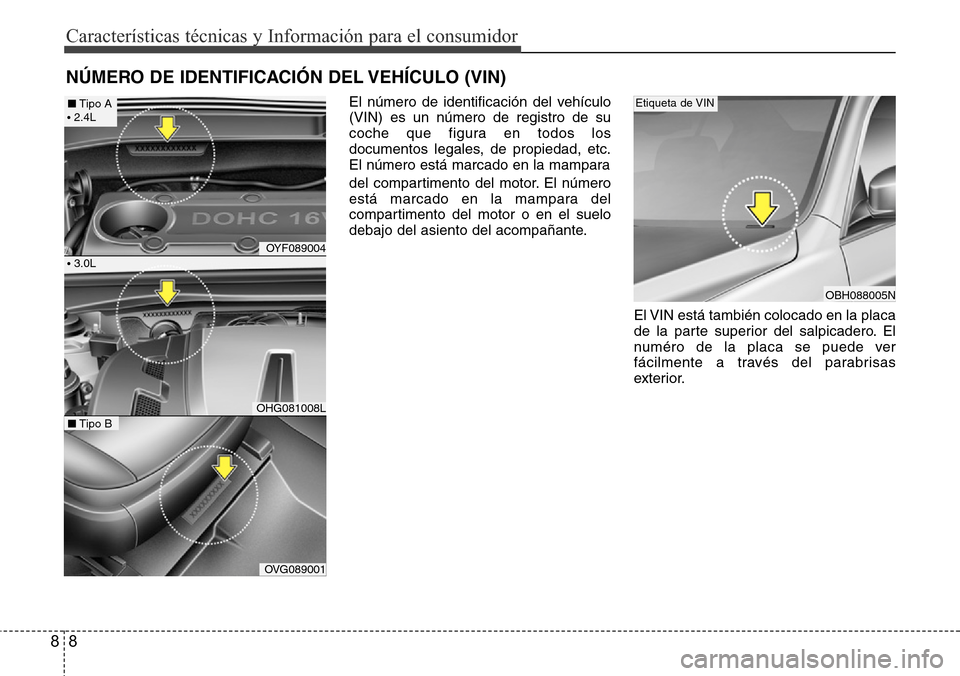

El número de identificación del vehículo
(VIN) es un número de registro de su
coche que figura en todos los
documentos legales, de propiedad, etc.
El número está marcado en la mampara
del compartimento del motor. El número
está marcado en la mampara del
compartimento del motor o en el suelo
debajo del asiento del acompañante.
El VIN está también colocado en la placa
de la parte superior del salpicadero. El
numéro de la placa se puede ver
fácilmente a través del parabrisas
exterior.
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCULO (VIN)
OBH088005N
Etiqueta de VIN
OYF089004
OHG081008L
OVG089001
•3.0L
■Tipo A•2.4L
■Tipo B
Page 516 of 517
89
Características técnicas y Información para el consumidor

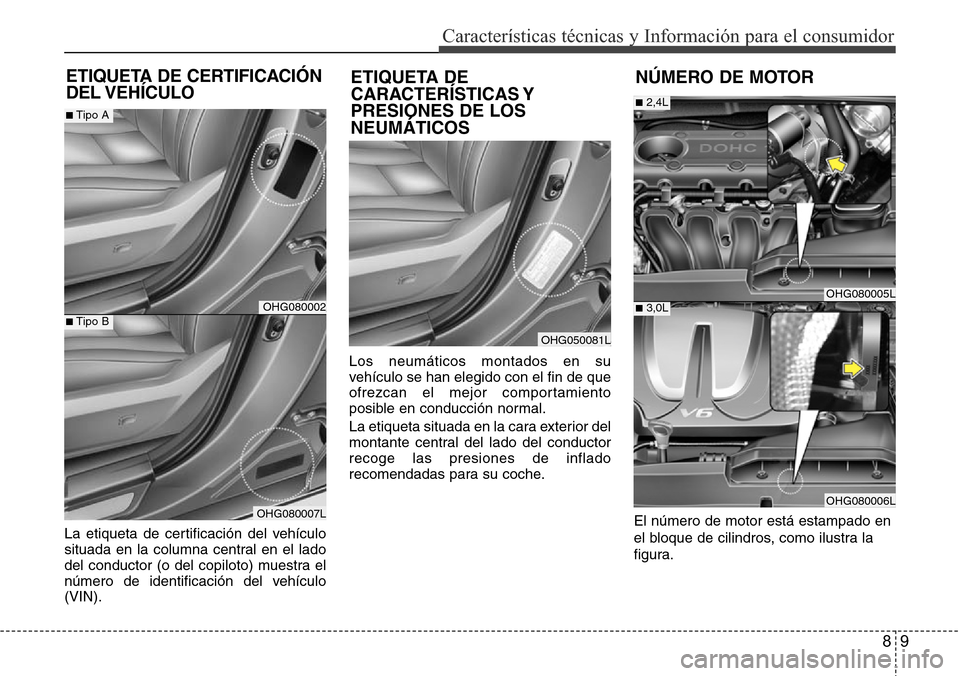

La etiqueta de certificación del vehículo
situada en la columna central en el lado
del conductor (o del copiloto) muestra el
número de identificación del vehículo
(VIN).Los neumáticos montados en su
vehículo se han elegido con el fin de que
ofrezcan el mejor comportamiento
posible en conducción normal.
La etiqueta situada en la cara exterior del
montante central del lado del conductor
recoge las presiones de inflado
recomendadas para su coche.
El número de motor está estampado en
el bloque de cilindros, como ilustra la
figura.
ETIQUETA DE
CARACTERÍSTICAS Y
PRESIONES DE LOS
NEUMÁTICOSNÚMERO DE MOTOR
OHG080005L
■2,4L
OHG080006L
■3,0L
OHG050081L
ETIQUETA DE CERTIFICACIÓN
DEL VEHÍCULO
OHG080002
OHG080007L
■Tipo A
■Tipo B
Page 517 of 517
Los componentes de frecuencia de radio
del vehículo cumplen los requisitos y
demás disposiciones relevantes de la
Directiva 1995/5/CE.
Encontrará más información, incluyendo
la declaración de conformidad del
fabricante, en el sitio web de HYUNDAI:
http://service.hyundai-motor.com
CE0678
■ Ejemplo
Características técnicas y Información para el consumidor
DECLARACIÓN DE CONFORMIDAD
