1DERES HYUNDAIS EGENSKABER
80
Defrost gulv
Luften kommer ud af defroster dyserne med frontruden, ventilerne ved gulvet, defroster dyserne i siderne og sideventilerne.Hvis "Floor-Defrost" (gulv defrost) indstillingen er valgt, vil A/C fungere automatisk og vil skifte til "Fresh Mode"(frisk luft). Defrost niveau
Luften kommer ud af defroster dysernemed frontruden, defroster dyserne i siderne og sideventilerne. Ved valg af "Defrost" indstillingen, vilA/C blive slået til automatisk og vil skifte til "Fresh" mode (frisk luft).
OGK016098
OGK016099
OGK016103
MAX A/C-niveau (Hvis monteret)
Luft sendes ud gennem ventilationerne i ansigtshøjde. Hvis "MAX A/C"-funktionen vælges, vilA/C automatisk blive tændt og recirkulationsfunktionen vil blive aktiveret. MAX
A/C

1
DERES HYUNDAIS EGENSKABER
81BI-LEVEL OPVARMNING
B700A02A-ACT Bilen er udstyret med bi-level varmeregulering. Dette gør det muligt samtidig at få køligere luft fra udgangene i instrumentbordet og varmere luft fragulvudgangene. Dette gøres således:
o Sæt luftindtagsreguleringen på ( ).
o Sæt luftstrømsreguleringen på
( ).
o Indstil blæserreguleringen til den ønskede blæserhastighed.
o Sæt temperaturreguleringen mellem "Kold" og "Varm". OGK016700VARMEREGULERING
B690A02S-ACT Til normal brug af varmeapparatet flyttes luftindtagsreguleringen til stillingen ( ) og luftstrømsre-guleringen til ( ). Til hurtigere opvarming stilles
luftindtagsreguleringen til stillingen
( ). Hvis ruderne dugger, skal luftstrømsreguleringen flyttes
til stillingen ( ) (defrost)(A/C vilautomatisk være slået til og ændret til ( ) mode (frisk luft).) Maksimal opvarmning opnås ved atflytte temperaturreguleringen til "Varm". OGK046038
BEMÆRK:
o Kontrolkontakten for luftindtaget
vil ændres til ( )-funktion, når tændingsnøglen drejes i "ON" med valgt MAX A/C-funktion.
o Når der skiftes til en anden funktion
fra MAX A/C, indstillesluftindtagets kontrolkontakt som fremgår af følgende skema.
A/C
ON
ON eller OFF *
ON eller OFF * ON ON Luftindtagsregulering
eller *
* Kontrolkontakterne for A/C og luftindtag vender tilbage til den tidligere indstilling.

1DERES HYUNDAIS EGENSKABER
82DEFROSTNING/AFDUGNINGVENTILATION
B710A01A-ACT Sådan bruges ventilationssystemet:
o Sæt luftindtagsreguleringen på ( ).
o Sæt luftstrømsreguleringen på ( ) for at lede al luft til udgangene i instrumentbordet.
o Indstil blæserreguleringen til den ønskede blæserhastighed.
o Sæt temperaturreguleringen mellem "Kold" og "Varm". B720A02FC-GCT Sådan bruges varme/ ventilationssystemet til defrostning/ afdugning af forruden: Afrimning/afdugning Sådan fjernes indvendig dug fra forrude:
o Stil kontakt til luftgennemstrømning
på afrimning ( ). (A/C vil automatisk være slået til og ændret til "Fresh" mode (frisk luft).)
o Stil temperaturkontrolgreb på den ønskede position.
o Stil ventilatorstyring på en position
mellem 1 og 4.
OGK016701 OGK016702
Sådan fjernes is og udvendig dug fra forrude:
o Stil kontakt til luftgennemstrømning
på afrimning ( ). (A/C vil automatisk være slået til og ændret til "Fresh" mode (frisk luft).)
o Stil temperaturkontrolgreb på "varm".
o Stil ventilatorstyring på position 3
eller 4.
OGK016703

1
DERES HYUNDAIS EGENSKABER
83
BEMÆRK: Hvis klimaanlægget (A/C) anvendes uafbrudt til opvarmning i gulvhøjde ( ) eller afrimning ( ), kantemperaturforskellen medføre, at der opstår dug på indersiden af forruden. Sker dette, indstilles blæseren tilansigtshøjde ( ) og ventilatoren til lav hastighed.
B730A01L -GCT Tips
o De undgår at få støv eller ubehagelige lugte ind i bilen via ventilationssystemet ved midlertidigt at sætte luftindtagsreguleringen på
" ".Husk, for at holde luften i kabinen frisk, at stille håndtaget tilbage til " ", når det ubehagelige område erpasseret. Dette vil hjælpe til at holde føreren frisk og komfortabel.
o Luften til varme/kølesystemet trækkes ind gennem ristene lige foranforruden. Hold øje med, at de ikke blokeres af blade, sne, is eller andet.
o Til forebyggelse af dugdannelse på den indvendige side af forruden,sættes luftindsugningskontrollen påfriskluft ( ), ventilatoren sættes i den ønskede position, airconditioneringssystemet slås tilog den ønskede temperatur indstilles.

1DERES HYUNDAIS EGENSKABER
84AIR CONDITION ANLÆG
SB730A1-FC (Hvis monteret) Air conditionenes kontakt Air conditionen tændes og slukkes ved at trykke på kontakten. B740B02A-ACT Airconditionens funktion Køling
OGK046047 OGK016704
Anvendelse af aircondition til afkøling af kabinen:
o Tænd for blæserne.
o Tænd for aircondition ved at trykke på airconditionknappen. Indikatorlampen for aircondition tændes.
o Indstil luftindsugningssystemet til
( ). o Indstil temperaturstyringen til "Cool".
("Cool" giver maksimal køling. Temperaturen kan øges ved at skubbe indstillingsarmen hen mod "Warm".)
o Indstil ventilatoren til den ønskede hastighed. Vælg højere hastighedfor at opnå bedre afkøling, eller vælgrecirkulation ( ) på luftindsugningen for en periode.

1
DERES HYUNDAIS EGENSKABER
85

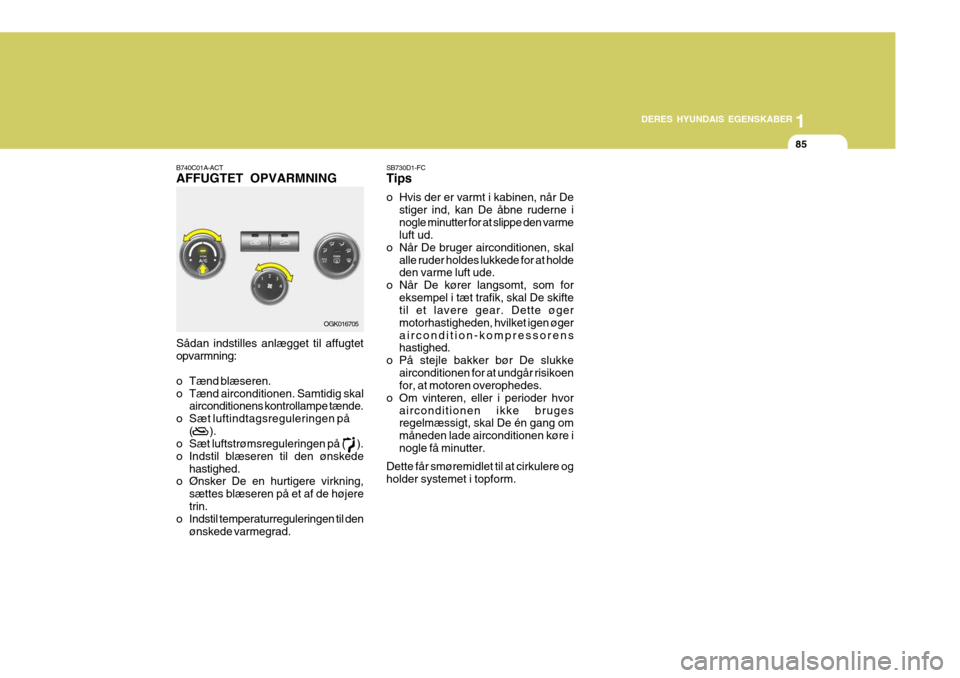

B740C01A-ACT AFFUGTET OPVARMNING SB730D1-FCTips
o Hvis der er varmt i kabinen, når De
stiger ind, kan De åbne ruderne i nogle minutter for at slippe den varme luft ud.
o Når De bruger airconditionen, skal alle ruder holdes lukkede for at holdeden varme luft ude.
o Når De kører langsomt, som for eksempel i tæt trafik, skal De skiftetil et lavere gear. Dette øger motorhastigheden, hvilket igen øgeraircondition-kompressorens hastighed.
o På stejle bakker bør De slukke airconditionen for at undgår risikoenfor, at motoren overophedes.
o Om vinteren, eller i perioder hvor airconditionen ikke brugesregelmæssigt, skal De én gang om måneden lade airconditionen køre inogle få minutter.
Dette får smøremidlet til at cirkulere ogholder systemet i topform.
OGK016705
Sådan indstilles anlægget til affugtetopvarmning:
o Tænd blæseren.
o Tænd airconditionen. Samtidig skal airconditionens kontrollampe tænde.
o Sæt luftindtagsreguleringen på ( ).
o Sæt luftstrømsreguleringen på ( ).
o Indstil blæseren til den ønskede
hastighed.
o Ønsker De en hurtigere virkning,
sættes blæseren på et af de højeretrin.
o Indstil temperaturreguleringen til den
ønskede varmegrad.

1DERES HYUNDAIS EGENSKABER
86AIRCONDITION (AUTOMATISK)
6YB970A1-AC (Hvis monteret) Deres Hyundai er udstyret med aircondition, der fungerer således, at De blot skal indstille den ønskedetemperatur. TYPE A (Uden A.Q.S)
B970B02GK-GCT Styring af opvarmning og køling
1. Temperaturkontrolgreb
2. Display-rude
3. Blæserstyringskontakt
4. AUTO-kontakt (Automatisk styring)
5. Kontakt til luftgennemstrømning
6. Kontakt til air-condition
7. Afrimningskontakt
8. Kontakt til bagrudeafrimning
9. Kontakt til styring af luftindtag
10. OFF-kontakt
11. Luftkvalitetssystem (Hvis monteret) TYPE B (Med A.Q.S)
OGK046057C
OGK046057L

1
DERES HYUNDAIS EGENSKABER
87
B970C01NF-GCT Automatisk funktion
OGK046058 OGK046061
FATC-systemet (fuldautomatisk temperaturstyring) styrer automatisk opvarmningen og nedkølingen således:
1. Tryk på "AUTO"-kontakten. Kontrollampen tændes og bekræfter, at alle varmeudtagene - ansigt, gulv og/eller begge niveauer - samt blæserhastigheden og air-conditionen vil blive styret automatisk. 2. Drej på "TEMP"-knappen for at
indstille den ønskede temperatur. Ved at dreje knappen med uret viltemperaturen stige til maksimum 32°C. Ved at dreje knappen mod uret viltemperaturen gå ned til minimum 17°C. BEMÆRK: Hvis batteriet er blevet afladet eller fjernet, vil temperaturen blive stillettilbage til Celsius. Dette er helt normalt, og temperaturen kan ændres fra Celsius til Fahrenheitpå følgende måde: Tryk på "OFF" og "AUTO" samtidig i 3 sekunder. Displayet viser, at det erindstillet til at vise Celsius eller Fahrenheit (°C


°F eller °F


°C).

1DERES HYUNDAIS EGENSKABER
88
B980B01NF-ACT Blæserregulering
OGK046064
Blæserens hastighed kan indstilles ved at dreje på kontrolknappen. Jo højere blæserhastigheden er, jo mere luftkommer der ind. Ved tryk på "OFF"- knappen afbrydes blæseren.B995A01GK-GCT KONTAKT TIL UDVENDIGT TERMOMETER Tryk på knappen og display’et viser, om det udvendige termometer viser temperaturen i celsius eller fahrenheit
(°C ->°F eller °F -> °C). 6YB980A1-AC MANUEL BETJENING Klimaanlægget kan betjenes manuelt ved at trykke på knapperne, dog undtagen "Auto"-knappen. Ved manuel betjening fungerer aircionditionen efterhvilke knapper, der aktiveres. De knapper, der ikke trykkes ind, vil blive kontrolleret automatisk. Tryk på "Auto"-knappen igen, og airconditionen fungerer automatisk igen.
BEMÆRK: Placér aldrlg genstande oven på sensoren, der er placeret i bilen, daklimaanlægget ellers ikke kan fungere optlmalt. 1JBA4067
OGK046066
Fotocelle

1
DERES HYUNDAIS EGENSKABER
89

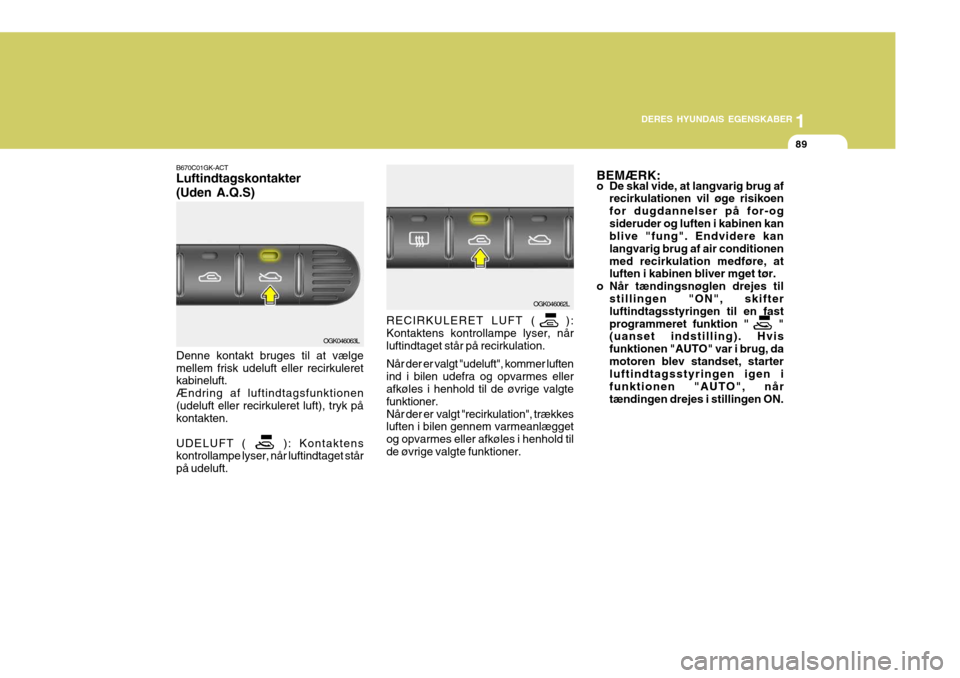

B670C01GK-ACT Luftindtagskontakter (Uden A.Q.S) Denne kontakt bruges til at vælge mellem frisk udeluft eller recirkuleret kabineluft. Ændring af luftindtagsfunktionen(udeluft eller recirkuleret luft), tryk på kontakten. UDELUFT ( ): Kontaktens kontrollampe lyser, når luftindtaget står på udeluft. OGK046063LBEMÆRK:
o De skal vide, at langvarig brug af
recirkulationen vil øge risikoen for dugdannelser på for-ogsideruder og luften i kabinen kan blive "fung". Endvidere kan langvarig brug af air conditionenmed recirkulation medføre, at luften i kabinen bliver mget tør.
o Når tændingsnøglen drejes til
stillingen "ON", skifterluftindtagsstyringen til en fast programmeret funktion " " (uanset indstilling). Hvis funktionen "AUTO" var i brug, damotoren blev standset, starter luftindtagsstyringen igen i funktionen "AUTO", nårtændingen drejes i stillingen ON.
RECIRKULERET LUFT ( ): Kontaktens kontrollampe lyser, når luftindtaget står på recirkulation. Når der er valgt "udeluft", kommer luften ind i bilen udefra og opvarmes eller afkøles i henhold til de øvrige valgte funktioner.Når der er valgt "recirkulation", trækkes luften i bilen gennem varmeanlægget og opvarmes eller afkøles i henhold tilde øvrige valgte funktioner.
OGK046062L
