Hyundai Coupe 2006 Manuale del proprietario (in Italian)

5
OPERAZIONI DI MANUTENZIONE
9
6ZF060F1-FT
o Tubi del vuoto, di ventilazione
del basamento
Controllare la superficie dei tubi, verificando eventuali tracce di calore eccessivo e/o danni meccanici. La presenza di gomma dura e fragile, dicrepe, strappi, tagli, abrasioni ed eccessivo rigonfiamento indica uno stato di deterioramento. Prestareparticolare attenzione ai tratti di tubo che si trovano in prossimità di fonti di calore, quali il collettore di scarico. Controllare il percorso dei tubi per assicurarsi che nessuno di questi sia a contatto di fonti di calore, spigoliaffilati o componenti soggetti a movimento, che potrebbero provocare danni a causa del calore o usurameccanica. Controllare tutti gli attacchi e i raccordi dei tubi, le fascette e i giunti, per verificare che siano benfissati e non vi siano perdite. Se si rilevano tracce di deterioramento o danni, sostituire i tubi immediatamente. 6ZF060H1-FT
o Filtro dell'aria
Per la sostituzione di questo filtro, si
raccomanda di utilizzare un filtro aria originale Hyundai.
6ZF060J1-FT
o Candele
Quando si sostituiscono le candele,
ricordare di verificare che quelle nuovesiano del tipo corretto.
F060N02E-GTT
o Gioco valvole
Controllare il rumore eccessivo prodotto
dalle valvole e/o la vibrazione eccessiva del motore e effettuare le opportune regolazioni. Far eseguire tale operazione solo da personale tecnicoqualificato. 6ZF070B1-FT
o Sistema di raffreddamento Controllare i componenti del sistema di raffreddamento, quali il radiatore, la vaschetta del refrigerante, i tubi flessibili e gli attacchi, verificandol'eventuale presenza di perdite e danni. Sostituire le parti eventualmente danneggiate. 6ZF070C1-FT
o Refrigerante del motore Sostituire il refrigerante agli intervalli specificati sulla tabella di manutenzione. 6ZF070D1-FT
o Olio del cambio manuale Controllare le condizioni dell'olio del cambio manuale in base a quanto specificato sulla tabella di manutenzione. NOTA: Se il livello dell'olio è basso, prima di aggiungere altro olio controllareche non vi siano perdite. Non superare il limite di riempimento massimo.

5OPERAZIONI DI MANUTENZIONE
10
6ZF070F1-FT
o Tubi dei freni
Effettuare un controllo visivo dei tubi,
verificando che siano correttamente installati e non presentino tracce di sfregamento, crepe, deterioramento o perdite. Sostituire immediatamente leparti deteriorate o danneggiate. 6ZF070G2-FT
o Fluido dei freni
Controllare il livello del fluido freni
nell'apposita vaschetta. Il livello dev'essere compreso tra i limiti "MIN" e "MAX" segnati sul fianco dellavaschetta. Utilizzare esclusivamente fluido per freni idraulici conforme a DOT 3 o DOT 4.
6ZF070H1-FT
o Tamburi e ceppi freno poste
riori/freno di stazionamento
Controllare che i tamburi e i ceppi
freno posteriori non presentino traccedi rigature, bruciature, perdite di fluido, componenti rotti ed usura eccessiva. Controllare il sistema del freno distazionamento, compresa la leva e i cavi. Per la procedura dettagliata d'intervento in assistenza, consultareil Manuale d'Officina. 6ZF070J1-FT
o Pastiglie freno, pinze e rotori
Controllare che le pastiglie non
presentino segni di usura eccessiva, che i dischi non siano scentrati e consumati, e che le pinze nonpresentino tracce di perdite di fluido.
6ZF070K1-FT
o Tubo di scarico e silenziatore
Eseguire un controllo visivo dei tubi di
scarico, del silenziatore e dei supporti, verificando l'eventuale presenza di crepe, deterioramento, o danni.Accendere il motore ed ascoltare attentamente se si percepiscono rumori provocati da perdite di gas di scarico.Serrare gli attacchi o sostituire eventualmente dei componenti, secondo necessità.
6ZF070L1-FT
o Viti di fissaggio delle
sospensioni
Controllare che gli attacchi delle
sospensioni non siano allentati odanneggiati. Serrare eventualmente allacoppia specificata.
F070E05A-ATT
o Fluido per il cambio
automatico
Una volta che il motore e il cambio
hanno raggiunto la loro normale temperatura di funzionamento, il livello del fluido deve essere sulla tacca"HOT" dell'astina graduata. Controllare il livello del fluido del cambio automatico mentre il motore stagirando, con il cambio in folle ed il freno di stazionamento correttamente inserito. Per i rabbocchi o il cambio difluido utilizzare il fluido Originale Hyundai ATF SP-III, DIAMOND ATF SP-III, SK ATF SP-III o altre marcheapprovate dalla Hyndai Motor Co.

5
OPERAZIONI DI MANUTENZIONE
11
6ZF070M1-FT
o Scatola guida, tiranteria dello
sterzo e cuffie/giunto sferico braccio inferiore
A veicolo fermo e motore spento, controllare che lo sterzo non abbiatroppo gioco. Verificare che la tiranteria non sia piegata o danneggiata. Controllare le cuffie parapolvere e igiunti sferici, verificando l'eventuale presenza di deterioramento, crepe o danni. Sostituire le parti eventualmentedanneggiate. 6ZF070N1-FT
o Pompa, cinghia e tubi del
servosterzo
Controllare che la pompa e i tubi del servosterzo non presentino perdite o tracce di danni. Le parti eventualmentedanneggiate, o che presentano perdite, debbono essere sostituite immediatamente. Verificare che lacinghia del servosterzo non presenti segni di tagli, crepe, usura eccessiva. Inoltre, essa non deve presentaretracce di olio e deve avere la giusta tensione. Sostituire o registrare se necessario. 6ZF070P1-FT
o Semiassi e cuffie
Controllare i semiassi, le cuffie e le
fascette, verificando l'eventuale presenza di crepe, deterioramento, o danni. Sostituire le parti eventualmentedanneggiate e, se necessario, aggiungere nuovo grasso.
6ZF070Q1-FT
o Refrigerante del sistema di
condizionamento dell'aria
Controllare che il circuito e i raccordi
del sistema di condizionamento nonpresentino tracce di perdite o danni. Se necessario, verificare le prestazionidel sistema di condizionamento dell'aria in base a quanto specificato sul manuale d'officina.

6
Vano motore ................................................................ 6-2
Controlli generali da effettuarsi ogni giorno ............... 6-5
Controllo livello olio motore .......................................... 6-7
Controllo e sostituzione del liquido refrigerante ........... 6-9Cambio del filtro dell'aria ............................................. 6-12
Controllo dell'olio del cambio manuale........................ 6-14
Controllo dell'olio del cambio automatico.................... 6-14
Controllo dei freni ........................................................ 6-16
Controllo del liquido frizione .......... ..............................6-17
Aria condizi onata......................................................... 6-17
Sostituzione del filtro aria del controllo climatizza zione ........................................................... 6-18
Controllo dei fusib ili principali ...................................... 6-19
Controllo della batteria ................................................. 6-20
Controllo della ventole di raffreddamento .................... 6-22
Regolazione del fascio di luce dei proiettori ...............6-23
Sostituzione delle lampadine .......................................6-25
N. Watt delle lampadine .............................................. 6-34
Descrizione del pannello fusibili .................................. 6-35
MANUTENZIONE "FAI-DA-TE"
6

6MANUTENZIONE "FAI-DA-TE"
2

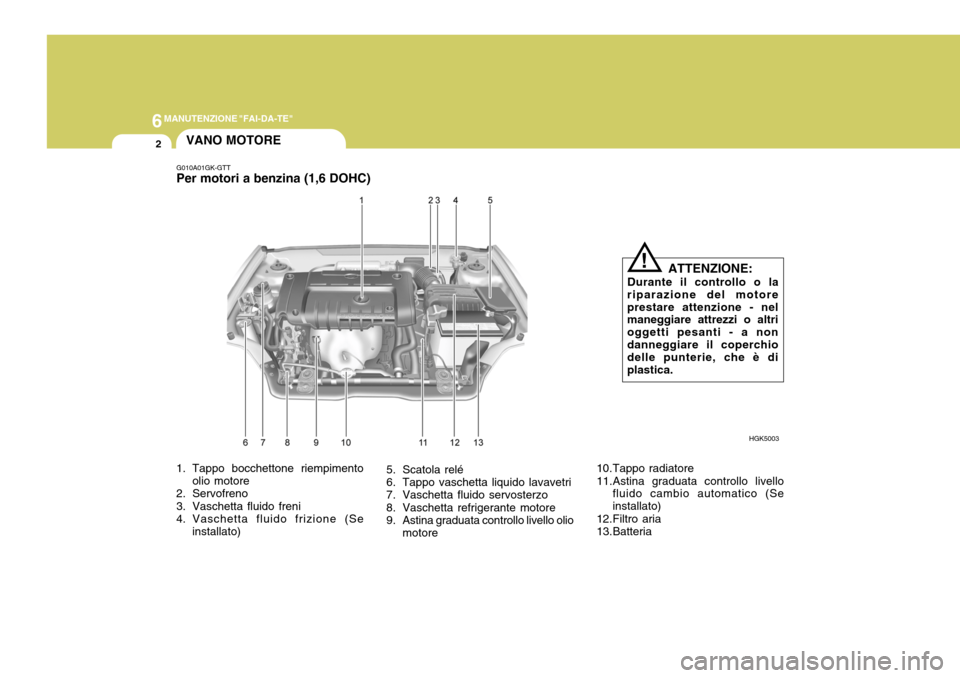

1. Tappo bocchettone riempimento
olio motore
2. Servofreno
3. Vaschetta fluido freni
4. Vaschetta fluido frizione (Se
installato)
G010A01GK-GTT Per motori a benzina (1,6 DOHC)
VANO MOTORE
HGK5003
ATTENZIONE:
Durante il controllo o la
riparazione del motore prestare attenzione - nel maneggiare attrezzi o altri oggetti pesanti - a nondanneggiare il coperchio delle punterie, che è di plastica.
!
5. Scatola relé
6. Tappo vaschetta liquido lavavetri
7. Vaschetta fluido servosterzo
8. Vaschetta refrigerante motore
9. Astina graduata controllo livello olio motore 10.Tappo radiatore
11.Astina graduata controllo livello
fluido cambio automatico (Se installato)
12.Filtro aria
13.Batteria

6
MANUTENZIONE "FAI-DA-TE"
3
G010A01GK-GTT
(2,0L DOHC CVVT)

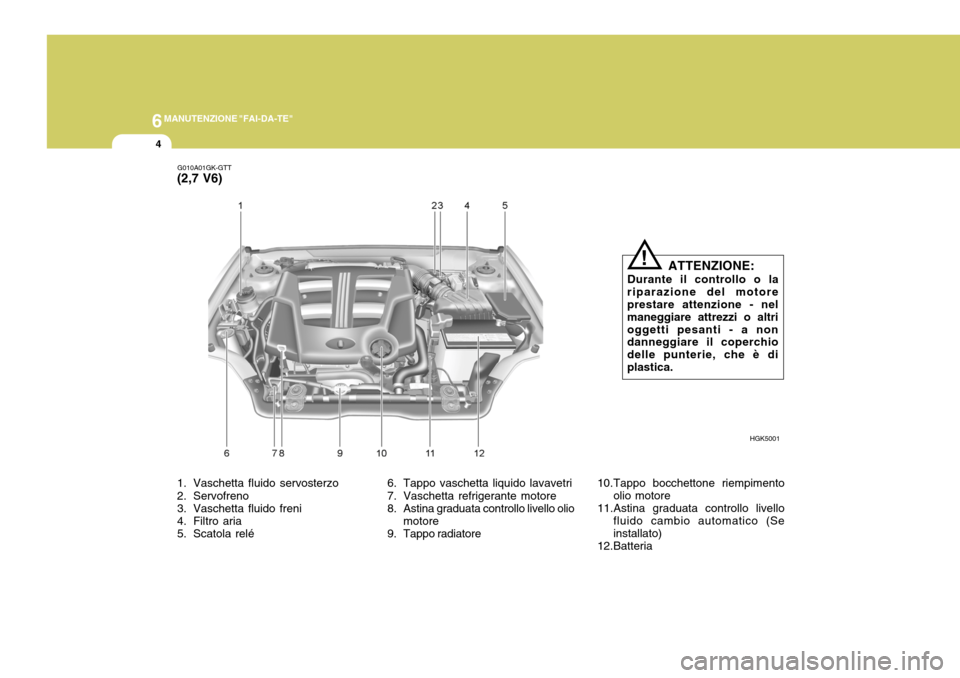

1. Vaschetta fluido servosterzo
2. Servofreno
3. Vaschetta fluido freni
4. Filtro aria
5. Scatola relé 6. Tappo vaschetta liquido lavavetri
7. Vaschetta refrigerante motore
8. Astina graduata controllo livello olio
motore
9. Tappo radiatore 10.Tappo bocchettone riempimento
olio motore
11.Astina graduata controllo livello fluido cambio automatico (Seinstallato)
12.Batteria ATTENZIONE:
Durante il controllo o lariparazione del motoreprestare attenzione - nel maneggiare attrezzi o altri oggetti pesanti - a nondanneggiare il coperchio delle punterie, che è di plastica.
!
HGK5002

6MANUTENZIONE "FAI-DA-TE"
4
1. Vaschetta fluido servosterzo
2. Servofreno
3. Vaschetta fluido freni
4. Filtro aria
5. Scatola relé 6. Tappo vaschetta liquido lavavetri
7. Vaschetta refrigerante motore
8. Astina graduata controllo livello olio
motore
9. Tappo radiatore 10.Tappo bocchettone riempimento
olio motore
11.Astina graduata controllo livello fluido cambio automatico (Seinstallato)
12.Batteria
G010A01GK-GTT
(2,7 V6)
HGK5001
ATTENZIONE:
Durante il controllo o la
riparazione del motore prestare attenzione - nel maneggiare attrezzi o altrioggetti pesanti - a non danneggiare il coperchio delle punterie, che è di plastica.!

6
MANUTENZIONE "FAI-DA-TE"
5
SG020B1-FT
Esterno del veicolo
Controllare mensilmente le seguenti
voci:
o Aspetto e condizioni complessive
o Condizioni delle gomme e serraggio
dei bulloni ruota
o Condizioni del sistema di scarico
o Condizioni e funzionamento delle luci
o Condizioni del cristallo del parabrezza
o Condizioni delle spazzole del tergicristallo
o Condizioni e corrosione della
verniciatura
o Perdite di fluido
o Condizioni della chiusura delle porte e del cofano
o Pressione e condizioni dei pneumatici (inclusa la gomma di scorta) SG020C1-FT
Interno del veicolo
Controllare le voci che seguono ogni volta che ci si appresta a guidare il veicolo:
o Funzionamento delle luci
o Funzionamento del tergicristallo
o Funzionamento dell'avvisatore acustico
o Funzionamento dello sbrinatore, del
riscaldamento (e del sistema ariacondizionata, se previsto)
o Funzionamento e condizioni dello
sterzo
o Condizioni e funzionamento degli
specchietti
o Funzionamento della spia degli indicatori di direzione
o Funzionamento del pedale dell'acceleratore
o Funzionamento dei freni, incluso il freno di stazionamento
o Funzionamento del cambio manuale, incluso il funzionamento della frizione
SG020A1-FT
Vano motore
controllare regolarmente le seguenti voci:
o Livello e condizione dell'olio motore
o Livello e condizione del fluido del cambio
o Livello del liquido freni nella vaschetta
o Livello del refrigerante del motore
o Livello del liquido del lava vetri
o Condizione della cinghia di comando degli accessori
o Condizione del tubo del refrigerante
o Condizione del filtro dell'aria
o Condizione del sistema di scarico
o Perdite di fluido (sopra o sotto i componenti)
o Livello e condizione del fluido del servosterzo
CONTROLLI GENERALI DA EFFETTUARSI OGNIGIORNO

6MANUTENZIONE "FAI-DA-TE"
6
o Funzionamento del cambioautomatico, incluso il funzionamento del meccanismo "Park"
o Condizioni e funzionamento del comando del sedile
o Condizioni e funzionamento delle cinture di sicurezza
o Funzionamento della visiera
parasole
Se si dovesse rilevare che qualcosa non funziona correttamente, o sembra non funzionare correttamente, effettuare un'ispezione accurata e, senecessario, rivolgersi al concessionario Hyundai per ricevere assistenza.

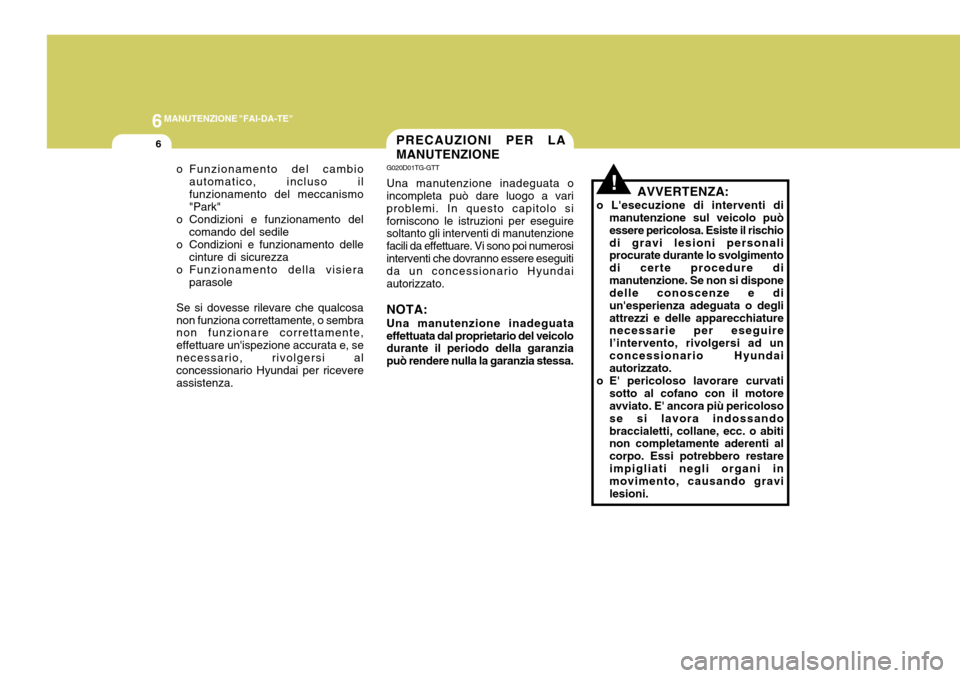

!AVVERTENZA:
o L'esecuzione di interventi di manutenzione sul veicolo può essere pericolosa. Esiste il rischiodi gravi lesioni personali procurate durante lo svolgimento di certe procedure dimanutenzione. Se non si dispone delle conoscenze e di un'esperienza adeguata o degliattrezzi e delle apparecchiature necessarie per eseguire l’intervento, rivolgersi ad unconcessionario Hyundai autorizzato.
o E' pericoloso lavorare curvati sotto al cofano con il motoreavviato. E' ancora più pericoloso se si lavora indossandobraccialetti, collane, ecc. o abiti non completamente aderenti al corpo. Essi potrebbero restareimpigliati negli organi in movimento, causando gravi lesioni.
PRECAUZIONI PER LA MANUTENZIONE
G020D01TG-GTT Una manutenzione inadeguata o incompleta può dare luogo a vari problemi. In questo capitolo siforniscono le istruzioni per eseguire soltanto gli interventi di manutenzione facili da effettuare. Vi sono poi numerosiinterventi che dovranno essere eseguiti da un concessionario Hyundai autorizzato. NOTA: Una manutenzione inadeguata effettuata dal proprietario del veicolo durante il periodo della garanzia può rendere nulla la garanzia stessa.

6
MANUTENZIONE "FAI-DA-TE"
7CONTROLLO LIVELLO OLIO MOTORE
G030A02O-GTT Tipo di olio raccomandato Si suggerisce di controllare il livello
dell'olio almeno una volta alla settimana per l'uso normale, piùsovente in condizioni gravose di utilizzo.
La qualità dell'Olio Motore dovrà
corrispondere alle seguenti specifiche.
API SJ, SL o SUPERIORE, ILSAC GF-3 o SUPERIORE G030B01JMNOTA:
o Per un risparmio di carburante l'olio motore di tipo SAE 5W-20 (5W-30), ILSAC GF-3F è consigliato secondo I tipi di motore e di opzioni.
o Se l'olio motore SAE 5W-20, ILSAC GF-3 non è disponibile sipuo utilizzare un'olio concaratteristiche di temperature di esercizio corrispondenti.
Pertanto, se fosse indispensabile lasciare avviato il motore mentresi lavora a cofano aperto, ricordare di togliere ogni oggetto che potrebbe risultare pericoloso(anelli, braccialetti, orologi, collane, ecc.) oltre a cravatte, sciarpe e indumenti simili, primadi avvicinarsi al motore o alle ventole di raffreddamento.
