6MANUTENZIONE "FAI-DA-TE"
28

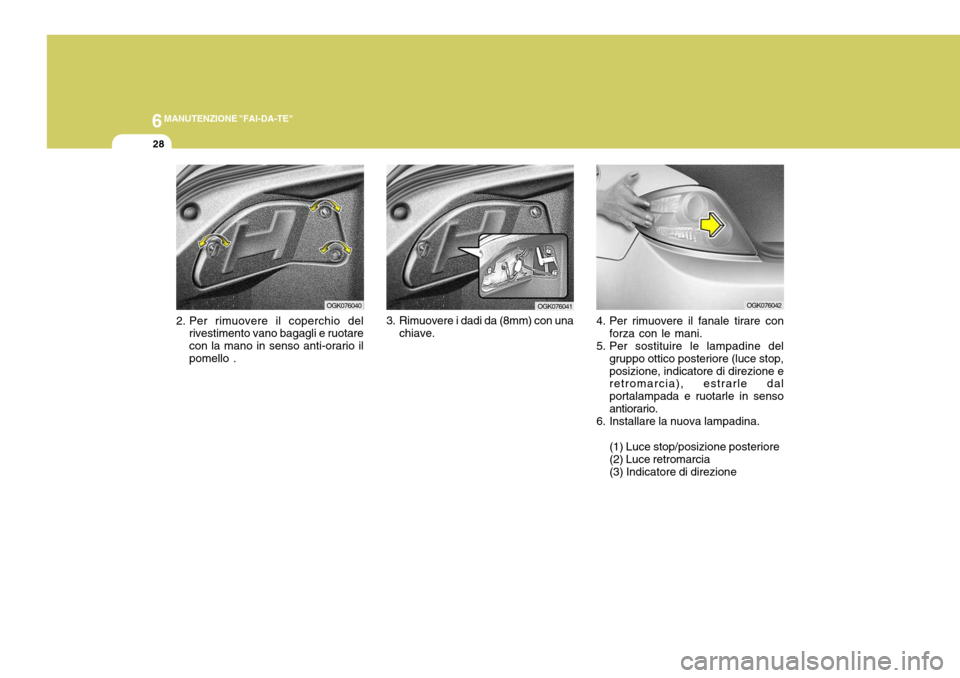

3. Rimuovere i dadi da (8mm) con una
chiave. OGK076041
4. Per rimuovere il fanale tirare conforza con le mani.
5. Per sostituire le lampadine del gruppo ottico posteriore (luce stop, posizione, indicatore di direzione e retromarcia), estrarle dal portalampada e ruotarle in sensoantiorario.
6. Installare la nuova lampadina.
(1) Luce stop/posizione posteriore (2) Luce retromarcia (3) Indicatore di direzione OGK076042
OGK076040
2. Per rimuovere il coperchio del rivestimento vano bagagli e ruotare con la mano in senso anti-orario ilpomello .

6
MANUTENZIONE "FAI-DA-TE"
29
OGK076040
5. Per rimuovere il coperchio del rivestimento vano bagagli e ruotare con la mano in senso anti-orario il pomello .
1. Aprire il portellone posteriore. OGK076039
3. Rimuovere con una chiave le viti da (10mm) che fissano l'altoparlante woofer.
4. Scollegare il connettore dall'altoparlante woofer.
HGK5038
G275B01GK-GTT

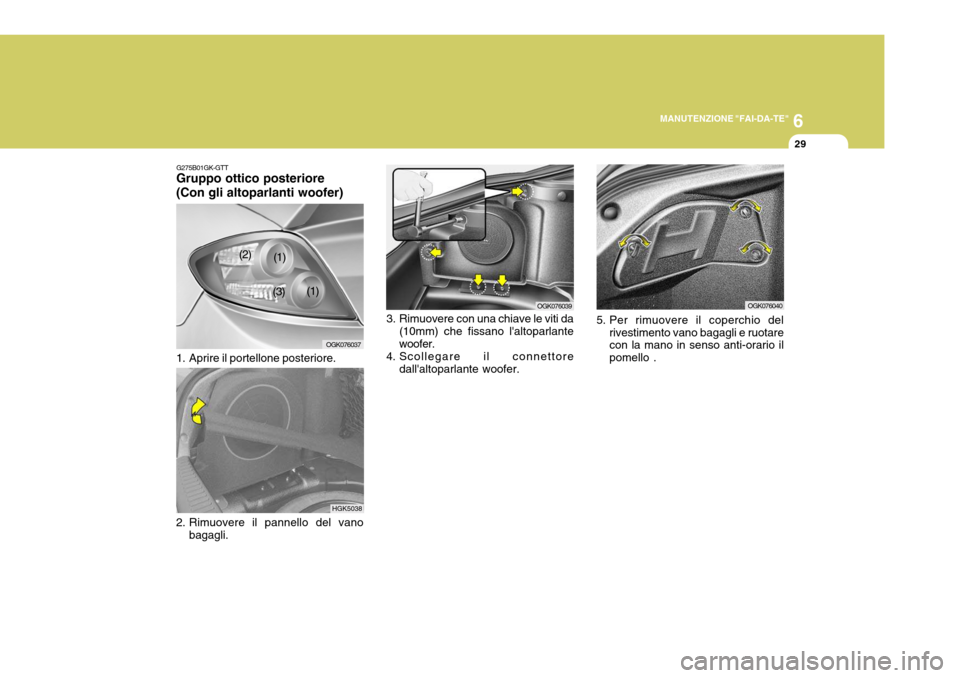

Gruppo ottico posteriore (Con gli altoparlanti woofer)
OGK076037
(1)
(2)
(3)
2. Rimuovere il pannello del vano bagagli. (1)

6MANUTENZIONE "FAI-DA-TE"
30

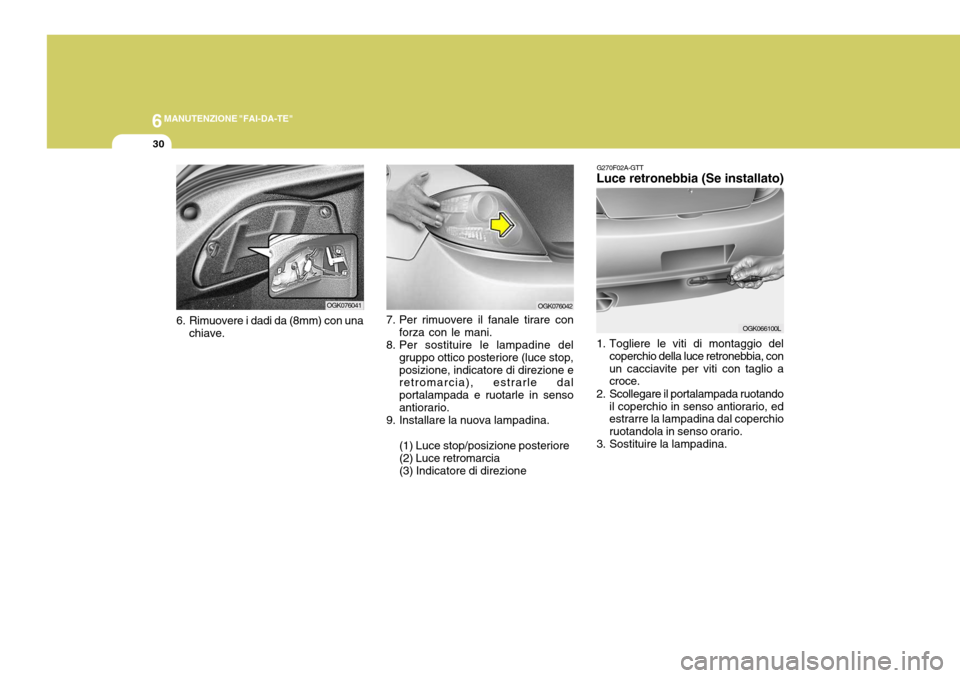

OGK076041
6. Rimuovere i dadi da (8mm) con una chiave.OGK076042
7. Per rimuovere il fanale tirare con forza con le mani.
8. Per sostituire le lampadine del gruppo ottico posteriore (luce stop, posizione, indicatore di direzione e retromarcia), estrarle dal portalampada e ruotarle in sensoantiorario.
9. Installare la nuova lampadina.
(1) Luce stop/posizione posteriore (2) Luce retromarcia (3) Indicatore di direzione
1. Togliere le viti di montaggio delcoperchio della luce retronebbia, con un cacciavite per viti con taglio a croce.
2. Scollegare il portalampada ruotando il coperchio in senso antiorario, edestrarre la lampadina dal coperchio ruotandola in senso orario.
3. Sostituire la lampadina. G270F02A-GTT
Luce retronebbia (Se installato)
OGK066100L

6
MANUTENZIONE "FAI-DA-TE"
31

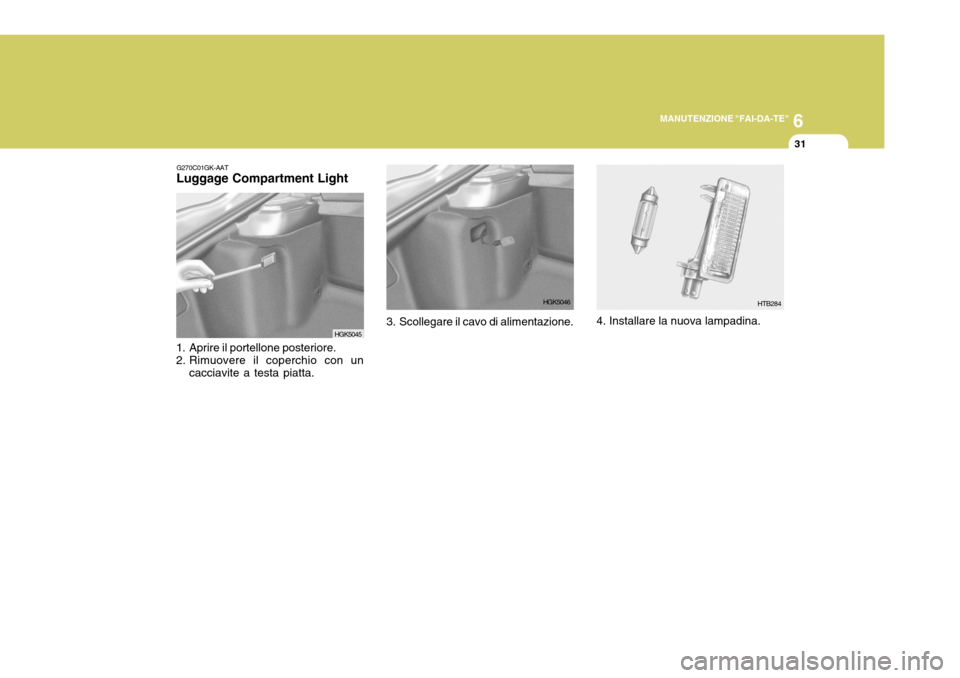

HTB284
HGK5046
3. Scollegare il cavo di alimentazione. 4. Installare la nuova lampadina.
G270C01GK-AAT
Luggage Compartment Light
1. Aprire il portellone posteriore.
2. Rimuovere il coperchio con un cacciavite a testa piatta.
HGK5045

6MANUTENZIONE "FAI-DA-TE"
32
2. Aprire il vano portaoggetti erimuovere le viti di montaggio dalla parte superiore del vano stesso.
OGK076021
G270G01GK-ATT

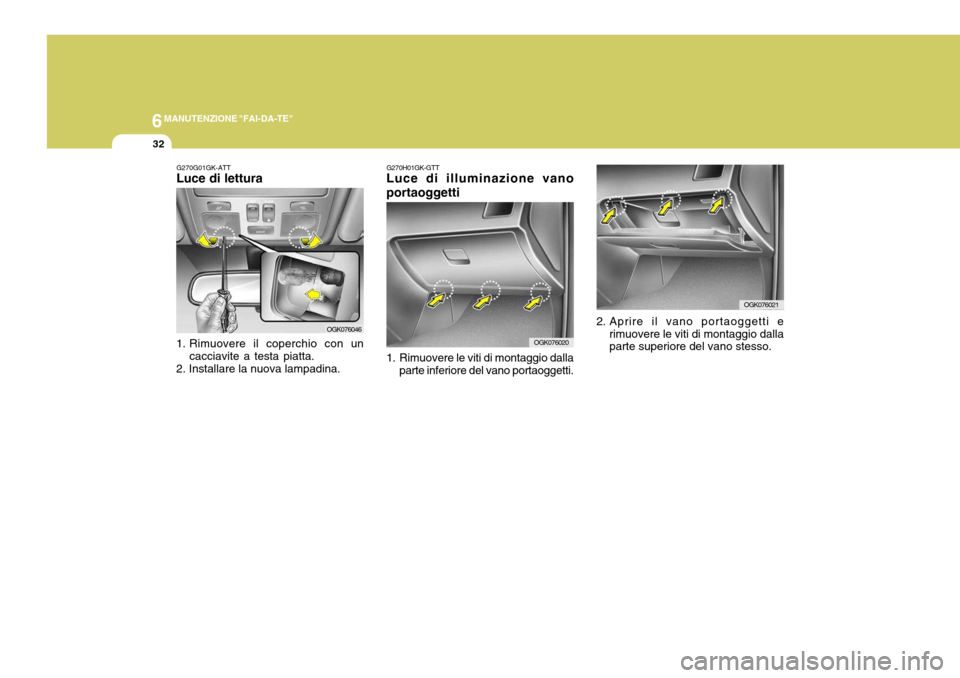

Luce di lettura
1. Rimuovere il coperchio con un
cacciavite a testa piatta.
2. Installare la nuova lampadina.
OGK076046 G270H01GK-GTT
Luce di illuminazione vano portaoggetti
OGK076020
1. Rimuovere le viti di montaggio dalla parte inferiore del vano portaoggetti.

6
MANUTENZIONE "FAI-DA-TE"
33

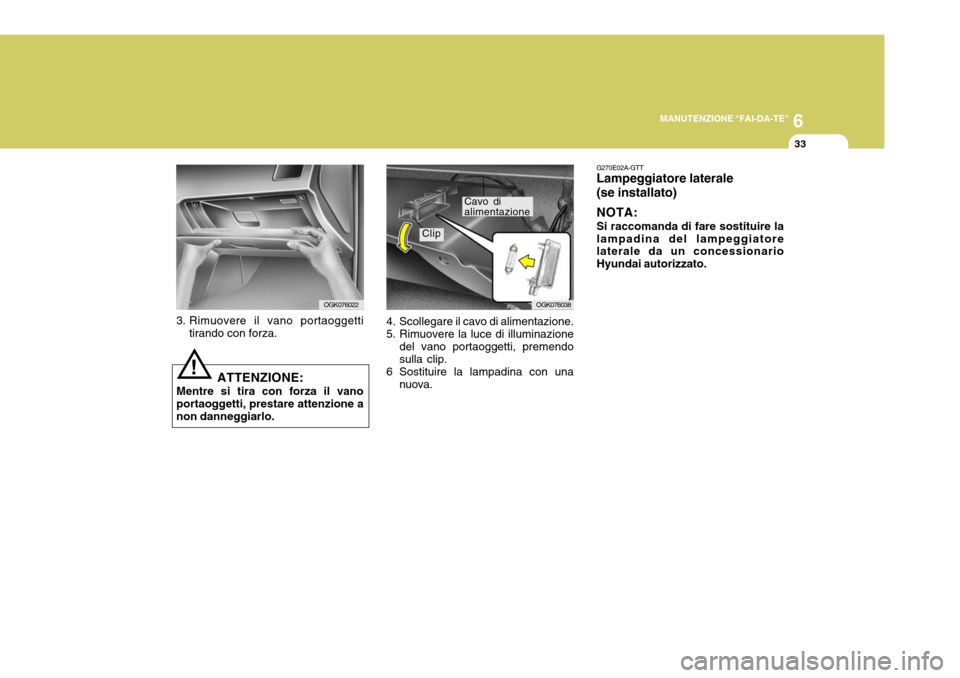

3. Rimuovere il vano portaoggetti tirando con forza.
OGK076022OGK076038
4. Scollegare il cavo di alimentazione.
5. Rimuovere la luce di illuminazione del vano portaoggetti, premendosulla clip.
6 Sostituire la lampadina con una
nuova. G270E02A-GTT Lampeggiatore laterale (se installato) NOTA: Si raccomanda di fare sostituire la lampadina del lampeggiatore laterale da un concessionario Hyundai autorizzato.
!
ATTENZIONE:
Mentre si tira con forza il vano portaoggetti, prestare attenzione a non danneggiarlo.
Clip
Cavo di alimentazione

6MANUTENZIONE "FAI-DA-TE"

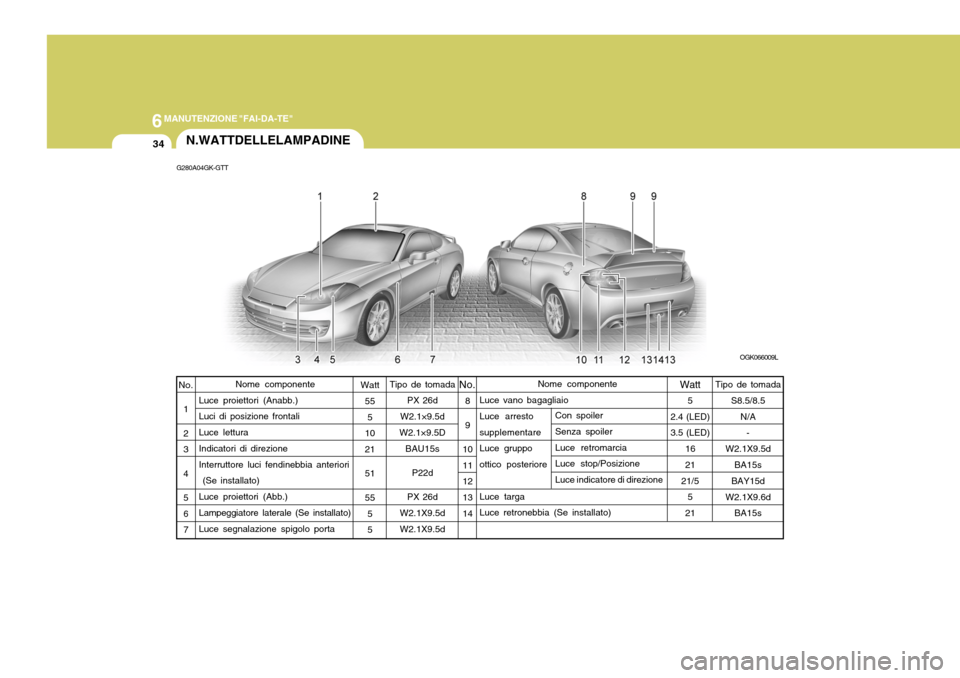

34N.WATTDELLELAMPADINE
G280A04GK-GTT
OGK066009L
Nome componente
Luce vano bagagliaio Luce arresto supplementare Luce gruppo ottico posteriore Luce targa Luce retronebbia (Se installato)
8 9
10 11 12 13 14
Nome componente
Luce proiettori (Anabb.)Luci di posizione frontali Luce lettura Indicatori di direzione Interruttore luci fendinebbia anteriori (Se installato) Luce proiettori (Abb.) Lampeggiatore laterale (Se installato) Luce segnalazione spigolo porta Watt
55
5
1021 51 55
5 5 Watt
No.
No.
1 2 3 4 5 6 7
5
2.4 (LED)
3.5 (LED) 1621
21/5 5
21
Con spoilerSenza spoiler Luce retromarcia Luce stop/Posizione Luce indicatore di direzione
Tipo de tomada
PX 26d
W2.1×9.5d
W2.1×9.5D
BAU15s
P22d
PX 26d
W2.1X9.5d W2.1X9.5dTipo de tomada S8.5/8.5N/A
-
W2.1X9.5d
BA15s
BAY15d
W2.1X9.6d BA15s

6
MANUTENZIONE "FAI-DA-TE"
35DESCRIZIONE DEL PANNELLO FUSIBILI
G200C02GK-GTT
Vano motore NOTA: I testi riferiti alla scatola di derivazione, contenuti nel presente manuale, potrebbero non essere tutti applicabili al vostro veicolo. Essa riflette fedelmente il modello installato al momento di andare in stampa. Al momento diispezionare la scatola di derivazione sul vostro veicolo, consultare l'etichetta applicata su di questa. HGK4005

6MANUTENZIONE "FAI-DA-TE"
36
COMPONENTI PROTETTI
Alternatore (1,6L/2,0L) BCM BOX (Relay luci posteriori, Connettore di alimentazione, Fusibile(2,7,12,13,19,20,24)Relay ventola condensatoreRelay ventola radiatoreRelay controllo motore, relay pompa benzina, relay controllo A/T, Alternatore, ECM(1,6L/2,7L), PCM(2,0L) INterruttore di accensione, relay avviamentoModulo di controllo ABS/ESP, connettore spurgo aria ESPModulo di controllo ABS/ESP, connettore spurgo aria ESPRelay ventilatoreIniettore Sensore ossigeno, sensore posizione albero a cammes, Motorino controllo minimo Modulo di controllo DRLRelay fari fendinebbia anterioriTCM (2,7L), ECM (2,7L/1,6L)Realy clacson, Relay A/C Relay fari anteriori (Abbaglianti) Relay fari anteriori (Anabbaglianti)
AMPERAGGIO 120A50A 30A 30A 30A30A 40A 40A 30A15A10A15A 15A 10A15A15A15A
FUSIBILE
BATTBATT
COND RAD ECU
IGN
ABS 1 ABS 2
BLOWER INJ
SNSR DRL
F/FOG ECU
HORN,A/CON H/LP (HI)
H/LP (LO)

6
MANUTENZIONE "FAI-DA-TE"
37

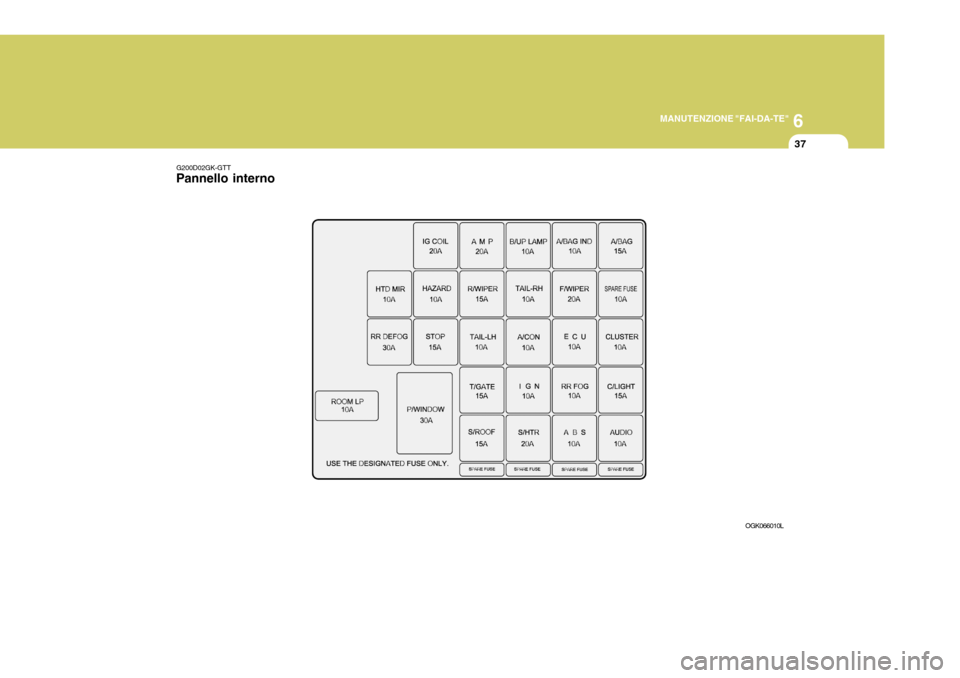

G200D02GK-GTT
Pannello interno
OGK066010L
