Hyundai Creta 2017 Инструкция по эксплуатации (in Russian)

6-36

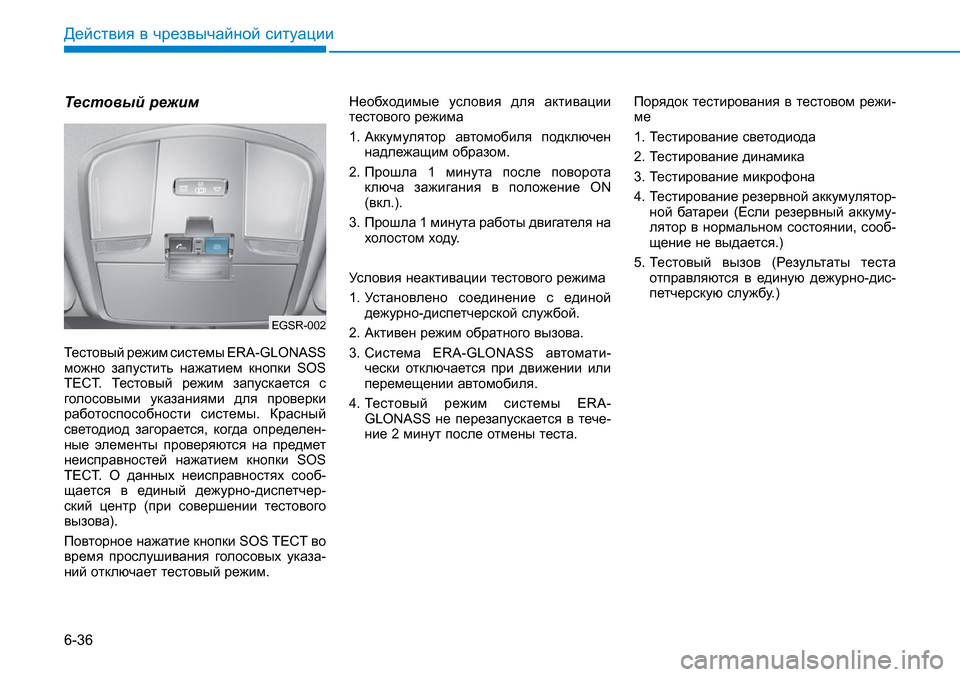

Тестовый режим
Тестовый режим системы ERA-GLONASS можно запустить нажатием кнопки SOS TECT. Тестовый режим запускается с голосовыми указаниями для проверки работоспособности системы. Красный светодиод загорается, когда определен-ные элементы проверяются на предмет неисправностей нажатием кнопки SOS TECT. О данных неисправностях сооб-щается в единый дежурно-диспетчер-ский центр (при совершении тестового вызова).
Повторное нажатие кнопки SOS TECT во время прослушивания голосовых указа-ний отключает тестовый режим.
Необходимые условия для активации тестового режима
1.
Аккумулятор автомобиля подключен надлежащим образом.
2.
Прошла 1 минута после поворота ключа зажигания в положение ON (вкл.).
3.
Прошла 1 минута работы двигателя на холостом ходу.
Условия неактивации тестового режима
1.
Установлено соединение с единой дежурно-диспетчерской службой.
2.
Активен режим обратного вызова.
3.
Система ERA-GLONASS автомати-чески отключается при движении или перемещении автомобиля.
4.
Тестовый режим системы ERA-GLONASS не перезапускается в тече-ние 2 минут после отмены теста.
Порядок тестирования в тестовом режи-ме
1. Тестирование светодиода
2. Тестирование динамика
3. Тестирование микрофона
4.
Тестирование резервной аккумулятор-ной батареи (Если резервный аккуму-лятор в нормальном состоянии, сооб-щение не выдается.)
5.
Тестовый вызов (Результаты теста отправляются в единую дежурно-дис-петчерскую службу.)
Действия в чрезвычайной ситуации
EGSR-002

6-37
Действия в чрезвычайной ситуацииК СВЕДЕНИЮ
[Проверка аккумуляторной батареи системы ERA-GLONASS]
• Аккумуляторная батарея системы ERA-GLONASS обеспечивает вре-менное питание в случае отключе-ния основного источника питания автомобиля вследствие удара в чрезвычайной ситуации.
Параметры зарядки/разрядки акку-муляторной батареи системы ERA-GLONASS могут снижаться на про-тяжении ее срока службы.
• Аккумуляторную батарею системы ERA-GLONASS необходимо менять каждые 3 года. Для получения дополнительной информации см. раздел «Регламент технического обслуживания» в главе 7.
[Светодиод горит красным (неис-правность системы)]
Постоянно красный светодиод при нормальных дорожных условиях или отсутствие голосового отклика после нажатия кнопки SOS TECT при вклю-ченном зажигании могут указывать на критическую неисправность систе-мы ERA-GLONASS, которая не может гарантировать надлежащую работу в чрезвычайной ситуации. Немедленно обратитесь к официальному дилеру HYUNDAI для проверки системы ERA-GLONASS.

[Случайное удаление или изменение]
Система ERA-GLONASS вызыва-ет аварийные службы для оказания помощи. Поэтому случайное удале-ние или изменение настроек систе-мы ERA-GLONASS может повлиять на безопасность движения. Также это может стать причиной ошибочных звонков в единую дежурно-диспет-черскую службу.
Информация
Данныйавтомобиль оборудовансистемойERA-GLONASS. СистемаERA-GLONASS вслучае ДТПпередает вединую дежурно-диспетчерскую службунеобходи-мыеданные, такиекакместоположение автомобиля,еготип, VIN(идентификаци-онный номеравтомобиля) ит. д.
Данные, хранящиеся всистеме ERA-GLONASS, доставляются ваварийную службудляпомощи водителю ипассажи-рам воказании помощи,послезаверше-нияспасательных работониудаляются.
6

7

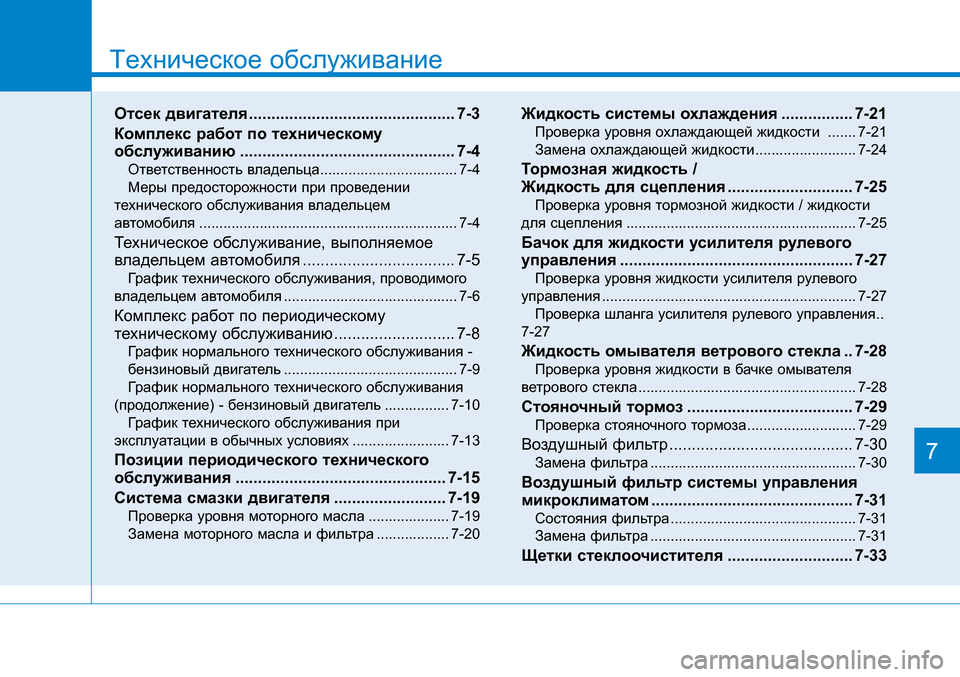

Техническое обслуживание
7
Техническое обслуживание
Отсек двигателя .............................................. 7-3
Комплекс работ по техническому
обслуживанию ................................................ 7-4
Ответственность владельца .................................. 7-4
Меры предосторожности при проведении
технического обслуживания владельцем
автомобиля ................................................................ 7-4
Техническое обслуживание, выполняемое
владельцем автомобиля .................................. 7-5
График технического обслуживания, проводимого
владельцем автомобиля ........................................... 7-6
Комплекс работ по периодическому
техническому обслуживанию ........................... 7-8

График нормального технического обслуживания -
бензиновый двигатель ........................................... 7-9
График нормального технического обслуживания
(продолжение) - бензиновый двигатель ................ 7-10
График технического обслуживания при
эксплуатации в обычных условиях ........................ 7-13
Позиции периодического технического
обслуживания ............................................... 7-15
Система смазки двигателя ......................... 7-19
Проверка уровня моторного масла .................... 7-19
Замена моторного масла и фильтра .................. 7-20
Жидкость системы охлаждения ................ 7-21
Проверка уровня охлаждающей жидкости ....... 7-21
Замена охлаждающей жидкости ......................... 7-24
Тормозная жидкость /
Жидкость для сцепления ............................ 7-25
Проверка уровня тормозной жидкости / жидкости
для сцепления ......................................................... 7-25
Бачок для жидкости усилителя рулевого
управления .................................................... 7-27
Проверка уровня жидкости усилителя рулевого
управления ............................................................... 7-27
Проверка шланга усилителя рулевого управления ..
7-27
Жидкость омывателя ветрового стекла .. 7-28
Проверка уровня жидкости в бачке омывателя
ветрового стекла ...................................................... 7-28
Стояночный тормоз ..................................... 7-29
Проверка стояночного тормоза ........................... 7-29
Воздушный фильтр ......................................... 7-30
Замена фильтра ................................................... 7-30
Воздушный фильтр системы управления
микроклиматом ............................................. 7-31
Состояния фильтра .............................................. 7-31
Замена фильтра ................................................... 7-31
Щетки стеклоочистителя ............................ 7-33
7

7

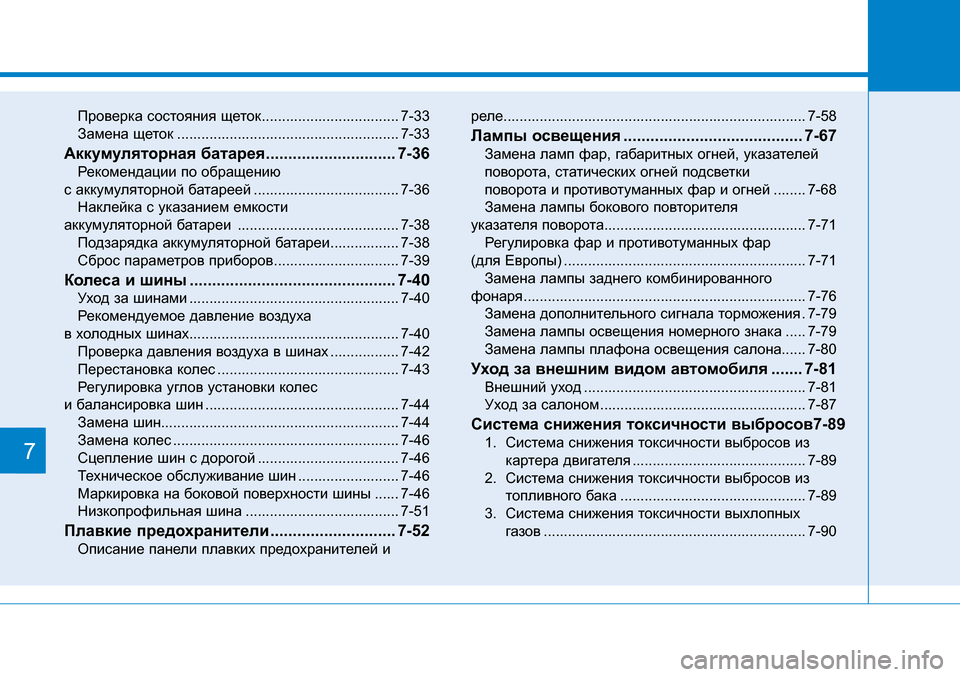

Проверка состояния щеток .................................. 7-33
Замена щеток ....................................................... 7-33
Аккумуляторная батарея ............................. 7-36
Рекомендации по обращению
с аккумуляторной батареей .................................... 7-36
Наклейка с указанием емкости
аккумуляторной батареи ........................................ 7-38
Подзарядка аккумуляторной батареи ................. 7-38
Сброс параметров приборов ............................... 7-39
Колеса и шины .............................................. 7-40
Уход за шинами .................................................... 7-40
Рекомендуемое давление воздуха
в холодных шинах.................................................... 7-40
Проверка давления воздуха в шинах ................. 7-42
Перестановка колес ............................................. 7-43
Регулировка углов установки колес
и балансировка шин ................................................ 7-44
Замена шин........................................................... 7-44
Замена колес ........................................................ 7-46
Сцепление шин с дорогой ................................... 7-46
Техническое обслуживание шин ......................... 7-46
Маркировка на боковой поверхности шины ...... 7-46
Низкопрофильная шина ...................................... 7-51
Плавкие предохранители ............................ 7-52
Описание панели плавких предохранителей и реле ........................................................................... 7-58
Лампы освещения ........................................ 7-67

Замена ламп фар, габаритных огней, указателей
поворота, статических огней подсветки
поворота и противотуманных фар и огней ........ 7-68
Замена лампы бокового повторителя
указателя поворота .................................................. 7-71
Регулировка фар и противотуманных фар
(для Европы) ............................................................ 7-71
Замена лампы заднего комбинированного
фонаря ...................................................................... 7-76
Замена дополнительного сигнала торможения . 7-79
Замена лампы освещения номерного знака ..... 7-79
Замена лампы плафона освещения салона...... 7-80
Уход за внешним видом автомобиля ....... 7-81
Внешний уход ....................................................... 7-81
Уxoд зa caлoнoм ................................................... 7-87
Система снижения токсичности выбросов
7-89
1. Система снижения токсичности выбросов из
картера двигателя ........................................... 7-89
2. Система снижения токсичности выбросов из
топливного бака .............................................. 7-89
3. Система снижения токсичности выхлопных
газов ................................................................. 7-90

7-3
7
Техническое обслуживание

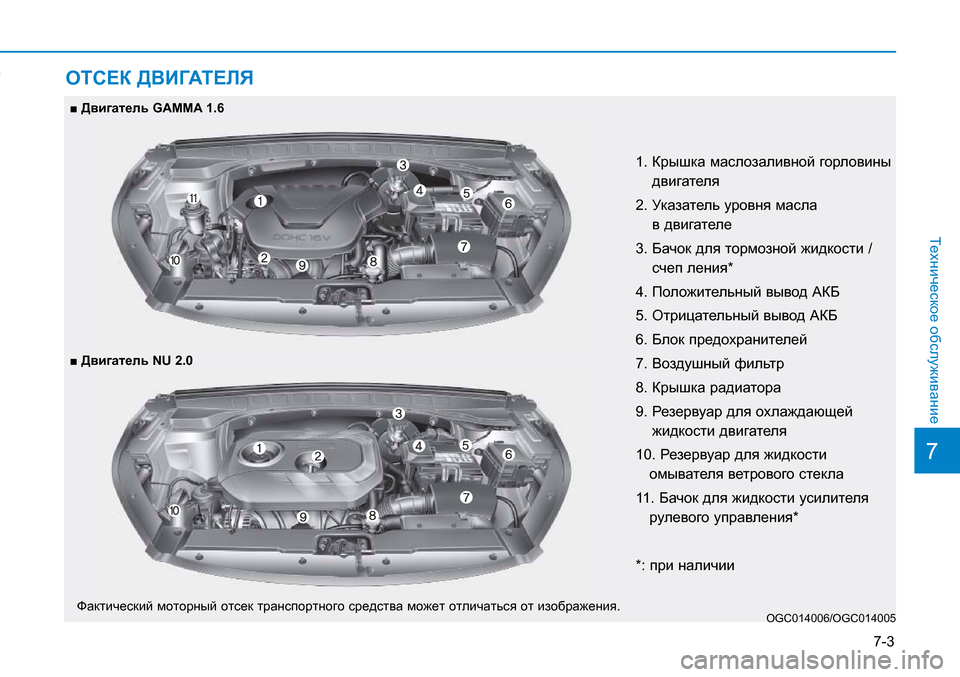

ОТСЕК ДВИГАТЕЛЯ
OGC014006/OGC014005
1. Крышка маслозаливной горловины
двигателя
2. Ук азатель уровня масла
в двигателе
3. Бачок для тормозной жидкости /
счеп ления*
4. Положительный вывод АКБ
5. Отрицательный вывод АКБ
6. Блок предохранителей
7. Воздушный фильтр
8. Крышка радиатора
9. Резервуар для охлаждающей
жидкости двигателя
10. Резервуар для жидкости
омывателя ветрового стекла
11. Бачок для жидкости усилителя
рулевого управления*
*: при наличии
Фактический моторный отсек транспортного средства может отличаться от изображения.
■ Двигатель GAMMA 1.6
■ Двигатель NU 2.0

7-4

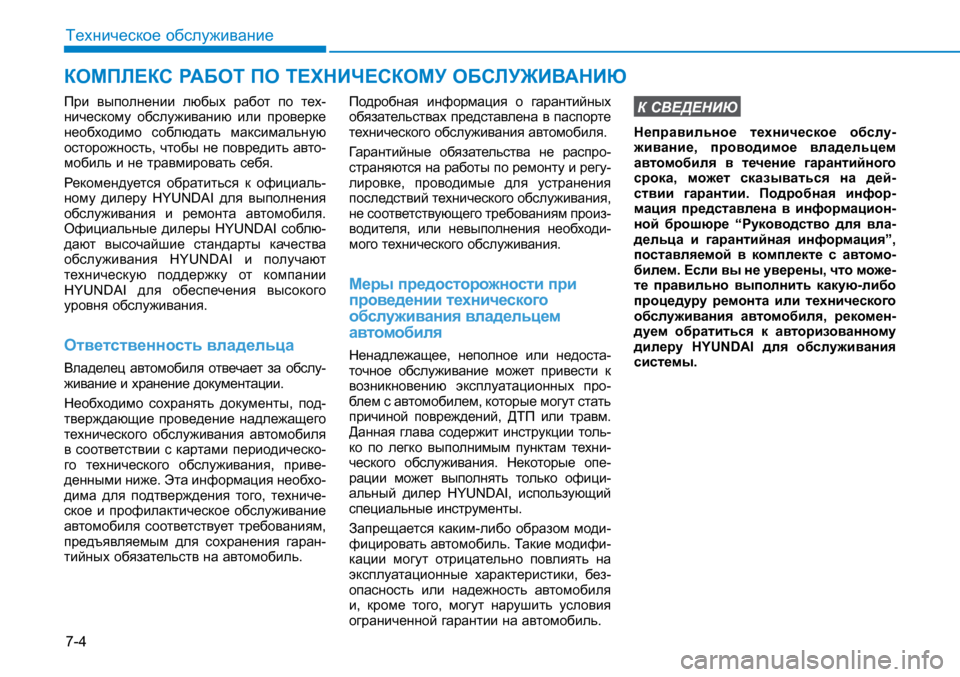

Техническое обслуживание
При выполнении любых работ по тех-
ническому обслуживанию или проверке
необходимо соблюдать максимальную
осторожность, чтобы не повредить авто-
мобиль и не травмировать себя.
Рекомендуется обратиться к официаль-
ному дилеру HYUNDAI для выполнения
обслуживания и ремонта автомобиля.
Официальные дилеры HYUNDAI соблю-
дают высочайшие стандарты качества
обслуживания HYUNDAI и получают
техническую поддержку от компании
HYUNDAI для
обеспечения высокого
уровня обслуживания.
Ответственность владельца
Владелец автомобиля отвечает за обслу-
живание и хранение документации.
Необходимо сохранять документы, под-
тверждающие проведение надлежащего
технического обслуживания автомобиля
в соответствии с картами периодическо-
го технического обслуживания, приве-
денными ниже. Эта информация необхо-
дима для подтверждения того, техниче-
ское и профилактическое обслуживание
автомобиля соответствует требованиям,
предъявляемым для сохранения гаран-
тийных обязательств
на автомобиль. Подробная информация о гарантийных
обязательствах представлена в паспорте
технического обслуживания автомобиля.
Гарантийные обязательства не распро-
страняются на работы по ремонту и регу-
лировке, проводимые для устранения
последствий технического обслуживания,
не соответствующего требованиям произ-
водителя, или невыполнения необходи-
мого технического обслуживания.
Меры предосторожности при
проведении технического
обслуживания владельцем
автомобиля
Ненадлежащее, неполное или недоста-
точное обслуживание может привести к
возникновению эксплуатационных про-
блем с автомобилем, которые могут стать
причиной повреждений, ДТП или травм.
Данная глава содержит инструкции толь-
ко по легко выполнимым пунктам техни-
ческого обслуживания. Некоторые опе-
рации может выполнять только офици-
альный дилер HYUNDAI, использующий
специальные инструменты.
Запрещается каким-либо
образом моди-
фицировать автомобиль. Такие модифи-
кации могут отрицательно повлиять на
эксплуатационные характеристики, без-
опасность или надежность автомобиля
и, кроме того, могут нарушить условия
ограниченной гарантии на автомобиль.
К СВЕДЕНИЮ
Неправильное техническое обслу-
живание, проводимое владельцем
автомобиля в течение гарантийного
срока, может сказываться на дей-
ствии гарантии. Подробная инфор-
мация представлена в информацион-
ной брошюре “Руководство для вла-
дельца и гарантийная информация”,
поставляемой в комплекте с автомо-
билем. Если вы не уверены, что може-
те правильно выполнить какую-либо
процедуру
ремонта или технического
обслуживания автомобиля, рекомен-
дуем обратиться к авторизованному
дилеру HYUNDAI для обслуживания
системы.
КОМПЛЕКС РАБОТ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

7-5
7
Техническое обслуживание

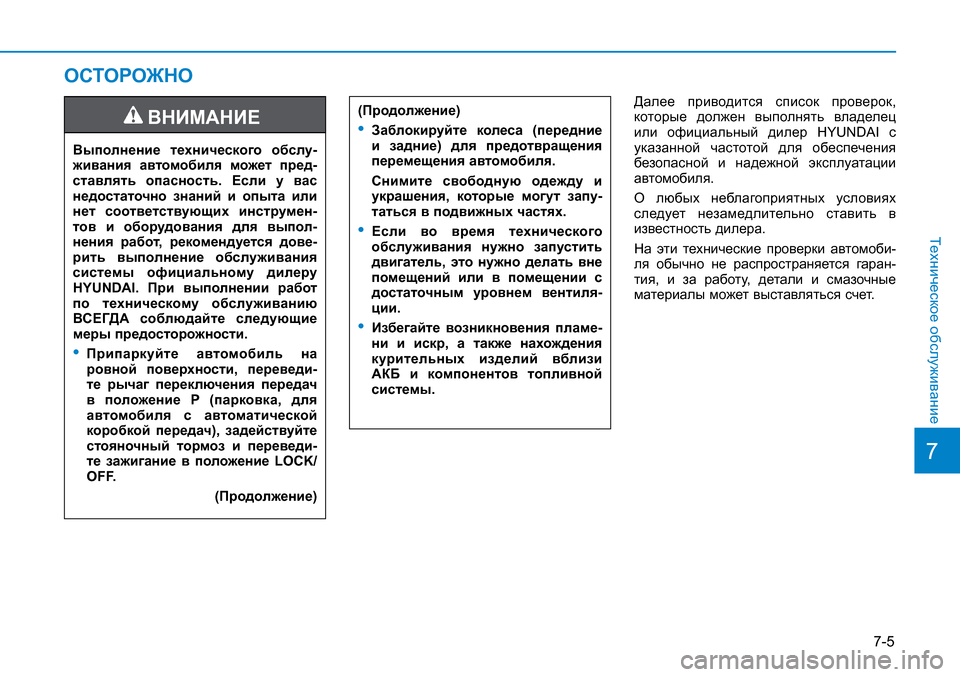

Далее приводится список проверок,
которые должен выполнять владелец
или официальный дилер HYUNDAI с
указанной частотой для обеспечения
безопасной и надежной эксплуатации
автомобиля.
О любых неблагоприятных условиях
следует незамедлительно ставить в
известность дилера.
На эти технические проверки автомоби-
ля обычно не распространяется гаран-
тия, и за работу, детали и смазочные
материалы может выставляться
счет. Выполнение технического обслу-
живания автомобиля может пред-
ставлять опасность. Если у вас
недостаточно знаний и опыта или
нет соответствующих инструмен-
тов и оборудования для выпол-
нения работ, рекомендуется дове-
рить выполнение обслуживания
системы официальному дилеру
HYUNDAI. При выполнении работ
по техническому обслуживанию
ВСЕГДА соблюдайте следующие
меры предосторожности.
• Припаркуйте автомобиль на
ровной поверхности, переведи-
те рычаг переключения передач
в положение P (парковка, для
автомобиля с автоматической
коробкой передач), задействуйте
стояночный тормоз и переведи-
те зажигание в положение LOCK/
OFF.
(Продолжение)
ВНИМАНИЕ(Продолжение)
• Заблокируйте колеса (передние
и задние) для предотвращения
перемещения автомобиля.
Снимите свободную одежду и
украшения, которые могут запу-
таться в подвижных частях.
• Если во время технического
обслуживания нужно запустить
двигатель, это нужно делать вне
помещений или в помещении с
достаточным уровнем вентиля-
ции.
• Избегайте возникновения пламе-
ни и искр, а также нахождения
курительных изделий вблизи
АКБ и компонентов топливной
системы.
ОСТОРОЖНО

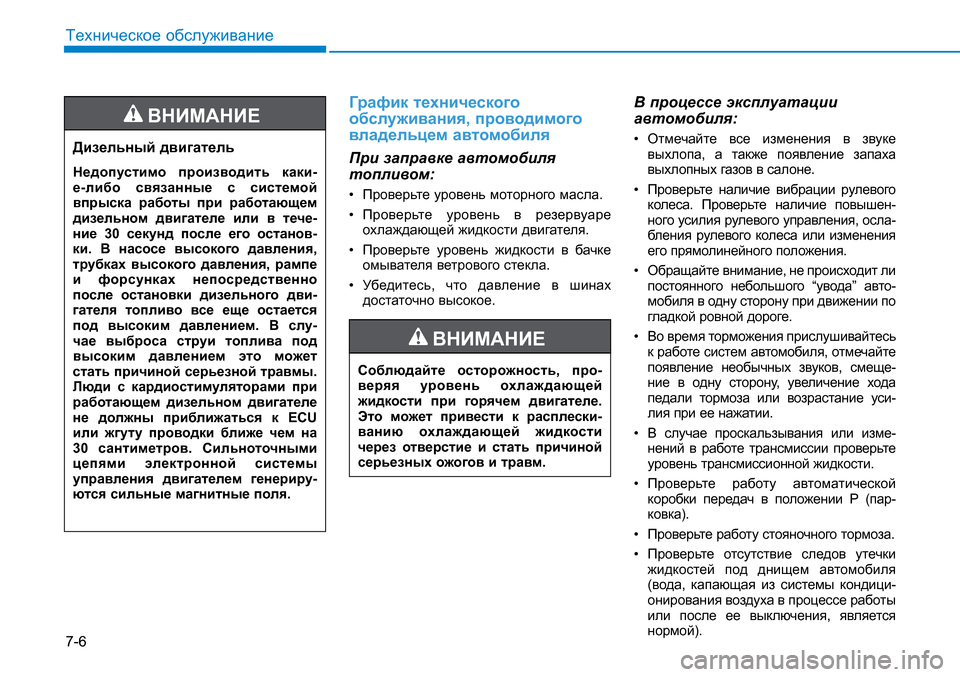

График технического
обслуживания, проводимого
владельцем автомобиля
При заправке автомобиля
топливом:
• Проверьте уровень моторного масла.
• Проверьте уровень в резервуаре
охлаждающей жидкости двигателя.
• Проверьте уровень жидкости в бачке
омывателя ветрового стекла.
• Убедитесь, что давление в шинах
достаточно высокое.
В процессе эксплуатации
автомобиля:
• Отмечайте все изменения в звуке
выхлопа, а также появление запаха
выхлопных газов в салоне.
• Проверьте наличие вибрации рулевого
колеса. Проверьте наличие повышен-
ного усилия рулевого управления, осла-
бления рулевого колеса или изменения
его прямолинейного положения.
• Обращайте внимание, не происходит ли
постоянного небольшого “увода” авто-
мобиля в одну сторону при
движении по
гладкой ровной дороге.
• Во время торможения прислушивайтесь
к работе систем автомобиля, отмечайте
появление необычных звуков, смеще-
ние в одну сторону, увеличение хода
педали тормоза или возрастание уси-
лия при ее нажатии.
• В случае проскальзывания или изме-
нений в работе трансмиссии проверьте
уровень трансмиссионной жидкости.
• Проверьте работу автоматической
коробки передач в положении P (пар-
ковка).
• Проверьте работу стояночного тормоза.
• Проверьте отсутствие следов утечки
жидкостей под днищем автомобиля
(вода, капающая из системы кондици-
онирования воздуха в процессе работы
или после ее выключения, является
нормой).
7-6
Техническое обслуживание
Соблюдайте осторожность, про-
веряя уровень охлаждающей
жидкости при горячем двигателе.
Это может привести к расплески-
ванию охлаждающей жидкости
через отверстие и стать причиной
серьезных ожогов и травм.
ВНИМАНИЕ
Дизельный двигатель
Недопустимо производить каки-
е-либо связанные с системой
впрыска работы при работающем
дизельном двигателе или в тече-
ние 30 секунд после его останов-
ки. В насосе высокого давления,
трубках высокого давления, рампе
и форсунках непосредственно
после остановки дизельного дви-
гателя топливо все еще остается
под высоким давлением. В слу-
чае выброса струи
топлива под
высоким давлением это может
стать причиной серьезной травмы.
Люди с кардиостимуляторами при
работающем дизельном двигателе
не должны приближаться к ECU
или жгуту проводки ближе чем на
30 сантиметров. Сильноточными
цепями электронной системы
управления двигателем генериру-
ются сильные магнитные поля.
ВНИМАНИЕ

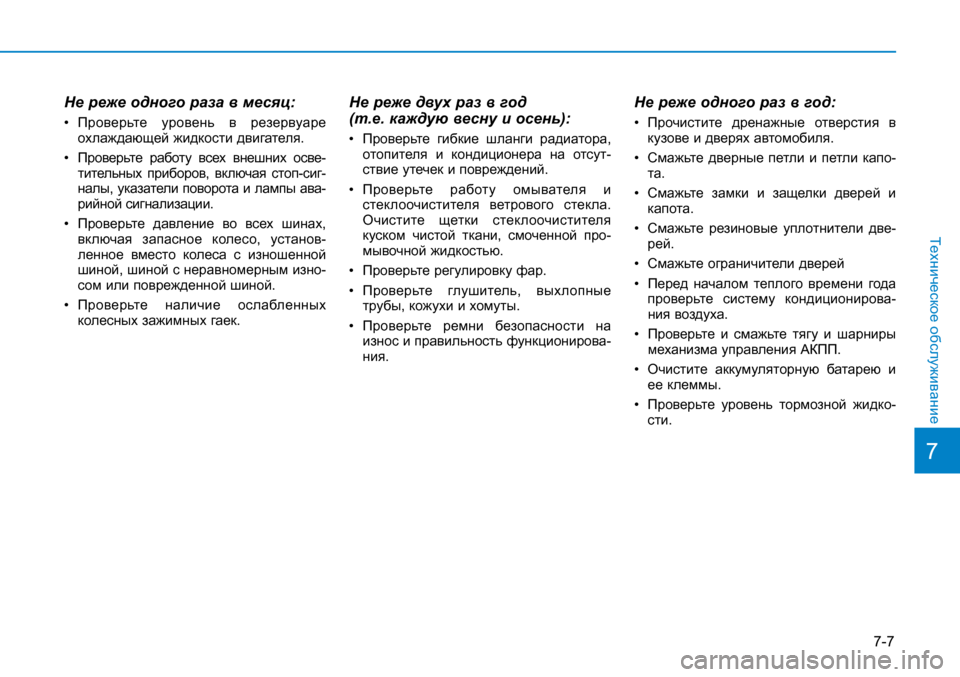

Не реже одного раза в месяц:
• Проверьте уровень в резервуаре
охлаждающей жидкости двигателя.
• Проверьте работу всех внешних осве-
тительных приборов, включая стоп-сиг-
налы, указатели поворота и лампы ава-
рийной сигнализации.
• Проверьте давление во всех шинах,
включая запасное колесо, установ-
ленное вместо колеса с изношенной
шиной, шиной с неравномерным изно-
сом или поврежденной шиной.
• Проверьте
наличие ослабленных
колесных зажимных гаек.
Не реже двух раз в год
(т.е. каждую весну и осень):
• Проверьте гибкие шланги радиатора,
отопителя и кондиционера на отсут-
ствие утечек и повреждений.
• Проверьте работу омывателя и
стеклоочистителя ветрового стекла.
Очистите щетки стеклоочистителя
куском чистой ткани, смоченной про-
мывочной жидкостью.
• Проверьте регулировку фар.
• Проверьте глушитель, выхлопные
трубы, кожухи и хомуты.
• Проверьте ремни безопасности на
износ и правильность функционирова-
ния.
Не реже одного раз в год:
• Прочистите дренажные отверстия в
кузове и дверях автомобиля.
• Смажьте дверные петли и петли капо-
та.
• Смажьте замки и защелки дверей и
капота.
• Смажьте резиновые уплотнители две-
рей.
• Смажьте ограничители дверей
• Перед началом теплого времени года
проверьте систему кондиционирова-
ния воздуха.
• Проверьте и смажьте тягу и шарниры
механизма управления
АКПП.
• Очистите аккумуляторную батарею и
ее клеммы.
• Проверьте уровень тормозной жидко-
сти.
7-7
7
Техническое обслуживание

7-8
Техническое обслуживание

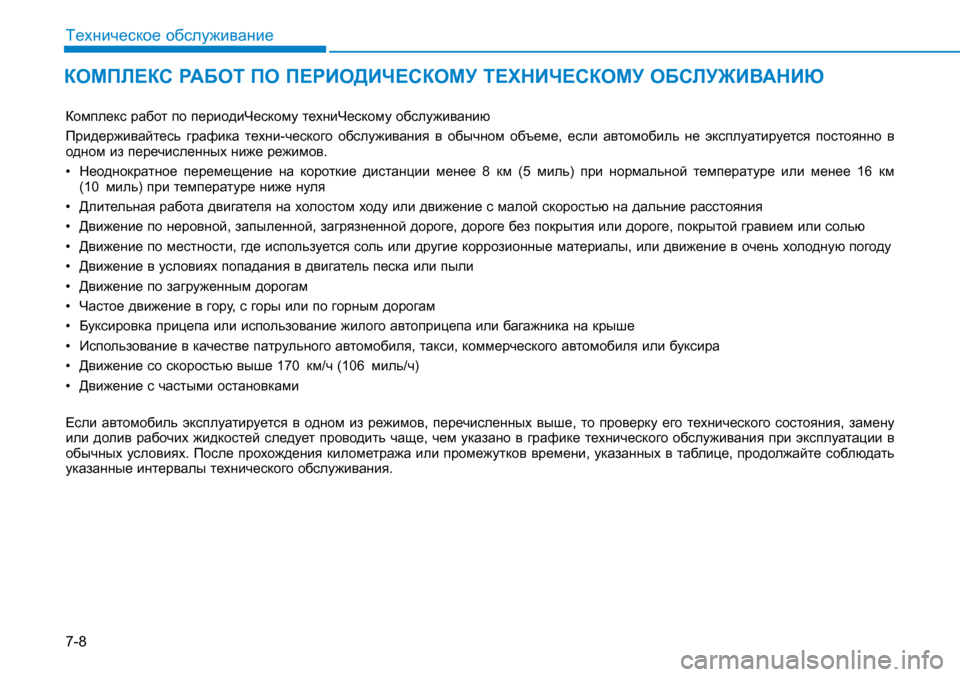

Комплекс работ по периодиЧескому техниЧескому обслуживанию
Придерживайтесь графика техни-ческого обслуживания в обычном объеме, если автомобиль не эксплуатируется постоянно в
одном из перечисленных ниже режимов.
• Неоднократное перемещение на короткие дистанции менее 8 км (5 миль) при нормальной температуре или менее 16 км
(10 миль) при температуре ниже нуля
• Длительная работа двигателя на холостом ходу
или движение с малой скоростью на дальние расстояния
• Движение по неровной, запыленной, загрязненной дороге, дороге без покрытия или дороге, покрытой гравием или солью
• Движение по местности, где используется соль или другие коррозионные материалы, или движение в очень холодную погоду
• Движение в условиях попадания в двигатель песка или пыли
• Движение по
загруженным дорогам
• Частое движение в гору, с горы или по горным дорогам
• Буксировка прицепа или использование жилого автоприцепа или багажника на крыше
• Использование в качестве патрульного автомобиля, такси, коммерческого автомобиля или буксира
• Движение со скоростью выше 170 км/ч (106 миль/ч)
• Движение с частыми остановками
Если автомобиль эксплуатируется в одном из режимов
, перечисленных выше, то проверку его технического состояния, замену
или долив рабочих жидкостей следует проводить чаще, чем указано в графике технического обслуживания при эксплуатации в
обычных условиях. После прохождения километража или промежутков времени, указанных в таблице, продолжайте соблюдать
указанные интервалы технического обслуживания.
КОМПЛЕКС РАБОТ ПО ПЕРИОДИЧЕСКОМУ ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
