Hyundai Elantra 2005 Manuale del proprietario (in Italian)

3
IN CASO DI EMERGENZA
13TRAINO DI EMERGENZA
SD110A2-FT
Per il traino in caso d'emergenza, qualora non fosse disponibile un carro attrezzi del tipo adatto, attaccare uncavo, una catena o una cinghia ad uno dei ganci appositi posti sotto la parte anteriore del veicolo. Nell'eseguirequesta procedura, prestare la massima attenzione a non danneggiare il veicolo qualora questo si trovi su strada nonasfaltata. Non effettuare il traino se le ruote, la trasmissione, gli assali, lo sterzo o ifreni sono danneggiati. Prima di effettuare il traino, verificare che il cambio sia in folle e la chiave sia inposizione "ACC" (con il motore spento) ATTENZIONE:
o Se la vettura è trainata con le 4 ruote poggianti sul terreno, deveessere trainata dalla parte anteriore. AssicurateVi che la leva del selettore sia in posizione "N".Non trainate la vettura ad una velocità maggiore di 50 km/h e per più di 25 km.
o AssicurateVi che il volante sia
sbloccato, posizionando lachiave di avviamento su "ACC". È consigliabile, inoltre, che all'interno della vettura trainatavi sia un guidatore che possa azionare il freno e lo sterzo.
!
HXD370
! ATTENZIONE:
Un veicolo con il cambio automatico non dovrebbe mai essere trainato dalla parte posteriore e con le ruote anteriori per terra. Ciò potrebbecausare dei gravi danni proprio al cambio.
3) Si consiglia di trainare il veicolo con tutte le ruote sollevate da terra. Anteriori
Posteriore oppure in posizione "ON" (con il motore acceso). Alla guida del veicolo cheviene trainato deve sedere una per- sona, per azionare lo sterzo e i freni.

3 IN CASO DI EMERGENZA
14IN CASO DI SMARRIMENTO DELLE CHIAVI
D120A02A-GTT Per avere informazioni sulla chiava del sistema dell'immobilizzatore, andare a pagina 1-4.

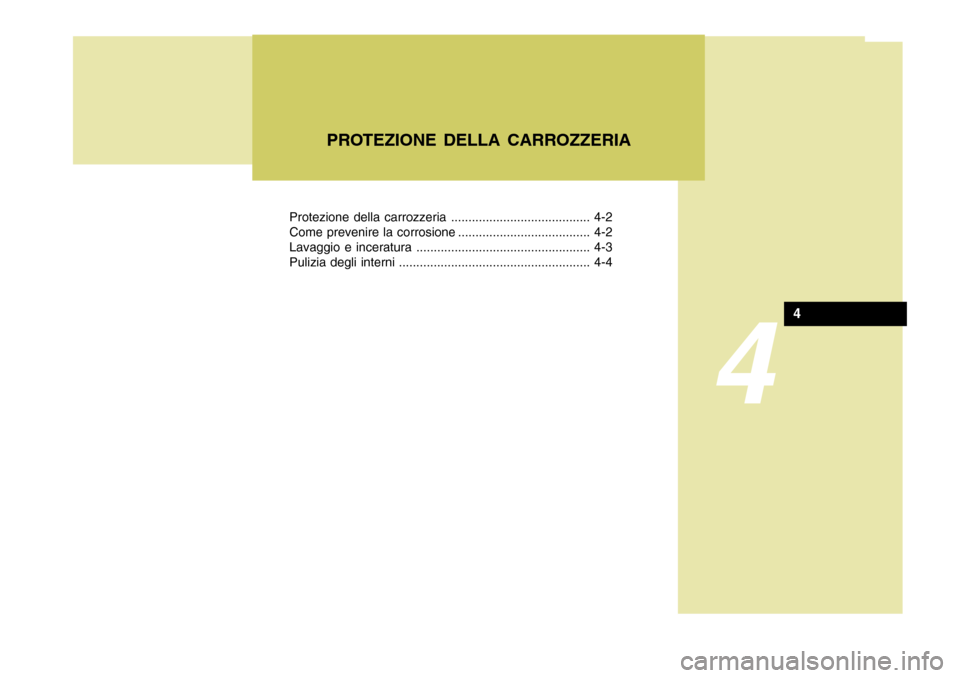

Protezione della carrozzeria ........................................ 4-2
Come prevenire la corrosione ...................................... 4-2
Lavaggio e inceratura .................................................. 4-3
Pulizia degli interni ....................................................... 4-4PROTEZIONE DELLA CARROZZERIA
4
4

44PROTEZIONE DELLA CARROZZERIA
2PROTEZIONE DELLA CARROZZERIACOME PREVENIRE LA CORROSIONE
SE030B1-FT Mantenete pulita la Vostra vettura
o Frequenti lavaggi della Vostra vettura asportano il materiale corrosivo depositatosi sulla carrozzeria.
o Quando pulite la Vostra vettura
abbiate l'accortezza anche dieliminare polvere e fango dal sottoscocca. Il miglior lavaggio si ottiene con acqua ad alta pressionee vapore.
o Gli elementi scatolati delle vetture
(portiere, cofani, ecc.) sono dotati difori di drenaggio per lo scarico dell'acqua. AccertateVi sempre che siano efficienti, in modo da evitarepresenza di condensa nei vari elementi.
SE020A1-FT La Vostra vettura è stata realizzata per resistere alla corrosione. Tuttavia, essa è pur sempre soggetta agli effetti degli agenti atmosferici e degli aggressivichimici presenti nell'atmosfera.
SE020C1-FT Aree maggiormente soggette alla corrosione Le aree industriali e quelle sottoposte ad agenti salini, sono più soggette afenomeni corrosivi: località marine, aree particolarmente inquinate da smog, percorsi stradali trattati conprodotti salini per evitare la formazione di ghiaccio.
SE020B1-FT Cause principali della corrosione
o Smog, polvere, umidità, prodotti
salini, sono gli aggressivi principali.
o L'asportazione della vernice e della pellicola protettiva, causata da graffi, abrasioni o urti, espone il metallo alla corrosione. SE020D1-FT Danni prodotti dall'umidità La condensa, depositandosi sulla superficie della vettura, facilita il contatto delle sostanze aggressivesulla carrozzeria. Questa situazione si presenta principalmente nella parte inferiore della scocca e negli scatolati. SE030A1-FT Vi diamo alcuni consigli che possono aiutare a prevenire la corrosione e a conservare la Vostra vettura in buone condizioni per lungo tempo:

4
CORROSION PREVENTION AND APPEARANCE CARE
3
4
PROTEZIONE DELLA CARROZZERIA
3
SE030C1-FT Evitate di lasciare la vettura in luoghi umidi L'umidità facilita la corrosione. AssicurateVi che il Vostro garage siaben ventilato. SE030D1-FT Abbiate cura della verniciatura Ritoccate immediatamente eventuali graffi della vernice. In caso di incidente, non ritardate il ripristino della carrozzeria. SE030E1-FT Non trascurate l'interno Anche l'umidità all'interno dell'abitacolo può essere nociva. Controllate periodicamente che i tappetini della Vostra vettura non presentino traccedi umidità.LAVAGGIO E INCERATURA
ZE040A2-AT Non lavate la Vostra vettura se è stata a lungo esposta al sole. Asportate polvere e fango con un getto d'acqua ad alta pressione, evitando di strofinarela carrozzeria. Utilizzate prodotti specifici per il lavaggio, non usate altri tipi di detergenti, nè benzina o prodottiabrasivi. Dopo il risciacquo asciugate la vettura con pelle di camoscio o con un pannomorbido. Se riscontrate graffi o scheggiature di vernice, ritoccateli immediatamente.Per proteggere la vernice della vettura dalla corrosione, è bene pulirla almeno una volta al mese. Prestare particolareattenzione nel rimuovere ogni traccia di sale, fango ed altre sostanze sotto i paraspruzzi della vettura. Assicurarsiche le bocchette di scarico sotto le porte non siano otturate. Le cause più comuni che portano al danneggiamentodella vernice sono: i piccoli accumuli di catrame, il deposito di sostanze chimiche lasciato dalle piogge, la re-sina degli alberi, gli insetti e gli escrementi degli uccelli. E' necessario eliminarli immediatamente. Inoltre, nel lavaggio della vettura si deveaggiungere all'acqua un prodotto detergente specifico. Dopo il lavaggio, riasciacquare la vettura con acquafredda o tiepida. Non lasciare asciugare sulla superficie verniciata il prodotto detergente. SE040B1-FT Sporco resistente Non usate benzina, solventi, o prodotti corrosivi. Per rimuovere macchie di catrame, usate un batuffolo imbevuto di trementina, strofinando leggermente. Per rimuovere materiale organico, usate acqua calda e un detersivo pervetture. Se la vernice ha perso la sua brillantezza, lucidatela con gli appositiprodotti non abrasivi.

44PROTEZIONE DELLA CARROZZERIA
4PULIZIA DEGLI INTERNI
SE040D1-FT Quando incerare Incerate la Vostra vettura almeno un paio di volte all'anno tutte le volte che la carrozzeria non respinge più l'acqua. SE040E1-FT Manutenzione dei paraurti Non puliteli con detergenti o cere che contengano sostanze abrasive nè conbenzina o solventi.
o La pulizia, se effettuata con materiali non adatti, può portare ad un'immediata scoloritura.
o Non esponete i paraurti ad alte tem- perature. In caso di riverniciaturadella vettura, non lasciate i paraurti montati durante l'essiccatura a forno. SE050A1-FT Tutte le tappezzerie ed i velluti interni vanno puliti esclusivamente con detergenti neutri. Per eventuali macchie, potete usare gli appositismacchiatori, utilizzandoli, però in luoghi ben ventilati e facendo attenzione a lasciarli fuori dalla portatadei bambini. Non usate mai benzina, kerosene, nafta o candeggianti.
SE040C1-FT Inceratura Lavate e asciugate la vettura sempre prima di incerarla. Usate cere di buonaqualità seguendo le istruzioni del produttore.
SE050C1-FT Pulizia della moquette Usate l'aspiratore per eliminare polvere e sporco. Lavate i tessuti con l'apposita schiuma senza utilizzare acqua. SE050D1-FT Pulizia delle cinture di sicurezza Le cinture di sicurezza vanno pulite con detergenti o sapone diluiti in acqua.Non utilizzate materiali abrasivi. Non bagnate il meccanismo di arrotolamento o di bloccaggio inquanto, essendo costruito in materiale metallico, si danneggerebbe. Non riverniciate le cinture. SE050E1-FT Pulizia dei vetri Usate normali prodotti lavavetri. Fate attenzione a non danneggiare il lunottotermico pulendo la parte interna del vetro posteriore. SE060A1-FT Per qualsiasi ulteriore informazione, rivolgeteVi al Vostro ConcessionarioHyundai.

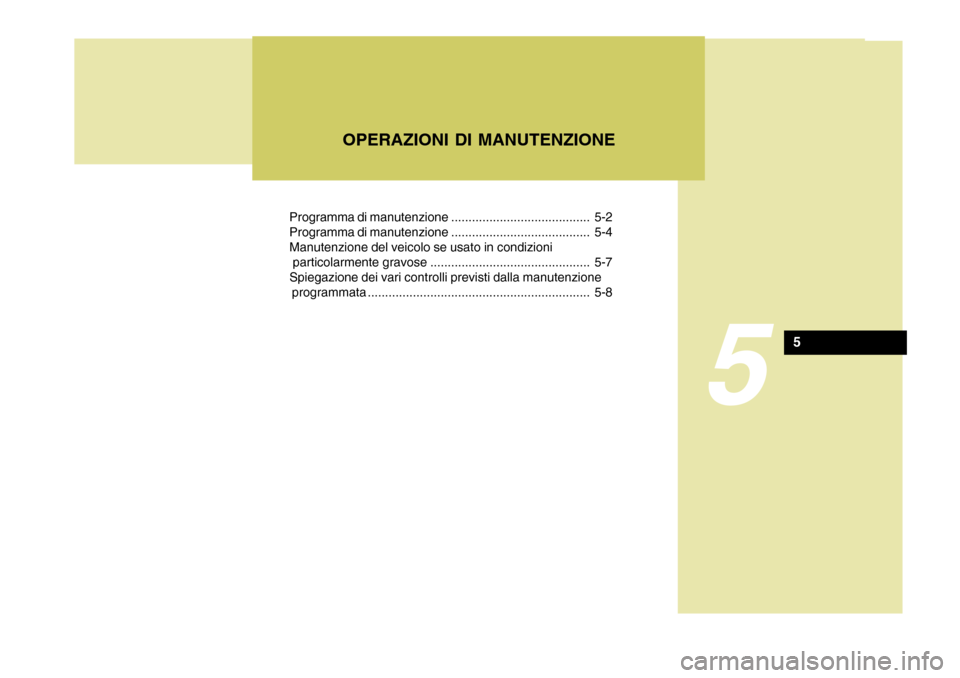

Programma di manutenzione ........................................ 5-2
Programma di manutenzione ........................................ 5-4Manutenzione del veicolo se usato in condizioni
particolarmente gravose .............................................. 5-7Spiegazione dei vari controlli previsti dalla manutenzione
programmata ................................................................ 5-8OPERAZIONI DI MANUTENZIONE
5
5

5OPERAZIONI DI MANUTENZIONE
2PROGRAMMA DI MANUTENZIONE
F010C01A-GTT
Procedure specifiche programmate
Si tratta di procedure quali i controlli,
le regolazioni e le sostituzioni che si trovano elencate nelle tabelle di manutenzione a partire da pagina 5-4.Queste procedure debbono essere eseguite agli intervalli indicati nel pro- gramma di manutenzione, perassicurare la continuità della validità della garanzia. Si consiglia di fare eseguire questi interventi pressol'officina di un rivenditore autorizzato HYUNDAI, da tecnici addestrati dal distributore o direttamente dallostabilimento di produzione. Si SF020D1-FT
Controlli giornalieri
Questi controlli dovrebbero essere
effettuati ogni qualvolta utilizziate lavettura o quando fate rifornimento.L'elenco di questi controlli si trova a pagina 6-5.
SF020A1-FT Il programma di manutenzione illustrato, Vi permetterà di mantenere in efficienza la Vostra vettura per lunghichilometraggi, assicurandoVi una piena soddisfazione dall'utilizzo della Vostra Hyundai. Una qualificata progettazione ed un'accurata produzione hanno reso minimi gli interventi di manutenzione richiesti che però risultano strettamenteindispensabili. È resposabilità del proprietario che il programma di manutenzione venga eseguito agli intervalli richiesti. Unacorretta manutenzione è condizione necessaria perchè garanzia sulla Vostra vettura abbia validità. Il libretto di garanzie fornitoVi con la Vostra nuova vettura, Vi fornirà ulteriori informazioni sul programma di manutenzione e sulle condizioni digaranzia.
SF020B1-FT
Operazioni di manutenzione
Le operazioni di manutenzione richieste
per la Vostra Hyundai si dividono in 3 gruppi:
o Procedure specifiche di
manutenzione.
o Controlli giornalieri.
o Operazioni "fai-da-te". raccomanda che per ogni riparazione o sostituzione si utilizzino semprericambi originali Hyundai. E' altresì possibile utilizzare i prodotti e componenti di altro genere - chedebbono avere una qualità equivalente ai prodotti Hyundai, quali l'olio motore, il refrigerante, l'olio per il cambiomanuale o automatico, il fluido freni, ecc. che non sono forniti dalla Hyundai Motor Company o dal suo distributore,senza per questo influire sulle garanzie di copertura offerte dalla Hyundai, ma si dovrà sempre verificare che taliprodotti siano equivalenti alla qualità dei ricambi originali Hyundai. Il libretto di assistenza che vi è stato consegnatocontiene ulteriori informazioni sulle voci coperte dalla garanzia.

5
OPERAZIONI DI MANUTENZIONE
3
SF020E1-FT
Operazioni "Fai-da-te"
L'elenco di queste operazioni, che possono essere eseguite senza l'ausilio di attrezzature particolari, è indicato nella Sezione 6. SF020F1-FT
Consigli pratici
o Vi suggeriamo di registrare le
operazioni eseguite sulla Vostra vettura Questo, oltre ad essere di aiuto per programmare lamanutenzione ordinaria, Vi servirà inoltre per documentare le condizioni della vettura.
o Per qualsiasi informazione, potete
sempre rivolgerVi al VostroConcessionario. SF030A1-FT
REQUISITI PER LA MANUTENZIONE PROGRAMMATA
Ogni volta che si rileva un difetto di funzionamento o se ne sospetta lapresenza, si deve effettuare un controllo sui componenti. Conservare tutte le ricevute che attestano gli interventi sul sistema di controllo delle emissioni, per dimostrareil rispetto delle condizioni previste dalla garanzia sul sistema delle emissioni. Per i requisiti di manutenzione in caso di uso del veicolo in condizioni particolarmente gravose, si veda la pagina 5-7 di questo capitolo.

5OPERAZIONI DI MANUTENZIONE
4
NO.
1 2 3 4 5 6 7 8 9
10 DESCRIZIONE
MANUTENZIONE SISTEMA CONTROLLO GENERALE (BENZINA)OLIO MOTORE E FILTRO CINGHIA TRASM. (POMPA DELL'ACQUA, ALTERNATORE E ARIA CONDIZIONATA)
FILTRO CARBURANTE (MPI)TUBAZIONI CARBURANTE E RACCORDI CINGHIA DISTRIBUZIONE TUBO VAPORI E TAPPO BOCCHETTONE RIFORNIM TUBI DEPRESSIONE E VENTILAZIONE BASMENTO FILTRO ARIA CANDELE GIOCO VALVOLE (2,0 DOHC)
F030A02A-GTT Un controllo regolare effettuato dalle officine autorizzate è essenziale per garantire sicurezza alla Vostra guida e lunga vita alla Vostra vettura. Per la manutenzione viene solitamente indicato come punto di riferimento un intervallo chilometrico; nei casi in cui sia indicato anche un intervallo di tempo, la frequenza della manutenzione è determinata dalla scadenza che sipresenta per prima. F030B05E-GTT R : Sostituire I : Controllare-dopo il controllo: Pulire, lubrificare, regolare, riparare o sostituire se necessario105
84
R
I I 120
96
R I
R I I I
R
90
72
R I I
R I I
R
75
60
R
I I
60
48
R I
R I I I I
R
45
36
R
I I
30
24
R I II I
R
15
12
R
I I
CHILOMETRI X 1000 MESI
Vedere nota (1) Vedere nota (2)
PROGRAMMA DI MANUTENZIONE
Nota : (1) OGNI 40.000 KM : "R"
(2) OGNI 48 MESI O 90.000 KM, QUALE DELLE DUE CONDIZIONI SI VERIFICHI PRIMA : "I"
