Hyundai Elantra 2013 Manual del propietario (in Spanish)

461
Características del vehículo
Indicador del inmovilizador (opcional)
Sin sistema de llave smart
Se ilumina cuando se introduce la llave
del inmovilizador y se gira a la posición
ON para arrancar el motor.
Ahora puede arrancar el motor. Ell
indicador se apaga tras 30 segundos
aprox.
Si esta luz parpadea cuando el contacto
está en la posición ON antes de arrancar
el motor, haga comprobar el sistema en
un concesionario autorizado de
HYUNDAI. Con el sistema de llave smart Si las siguientes condiciones ocurren en
un vehículo equipado con la llave smart,el indicador del inmobilizador se ilumina,
parpadea o la luz se apaga.
Cuando la llave smart está dentro del
vehículo, si el botón de INICIO/PARADA
del MOTOR está en la posición ACC o
ON, el indicador se ilumina durante 30
minutos aproximadamente para indicar
que puede arrancar el motor. Sin
embargo, si la llave smart no está en el
vehículo, si está pulsado el botón de
INICIO/PARADA del MOTOR, el
indicador parpadeará unos minutos
para indicarle que no puede encender
el motor.
Si el indicador se ilumina sólo durante 2 segundos y se apaga cuando el botón
INICIO/PARADA del MOTOR se cambia
a la posición ON con la llave Smart
dentro del vehículo, lleve a revisar por
un distribuidor HYUNDAI autorizado.
Cuando la batería es débil, si se pulsa el botón de INICIO/PARADA del MOTOR,
el indicador parpadea si no es capaz de
arrancar el motor. Sin embargo, será
capaz de arrancar el motor pulsando el
botón INICIO/PARADA del MOTOR
directamente con la llave Smart. Si laspiezaa relacionadas con sistema de la
llave smart tienen un problema, el
indicador parpadea.
Piloto indicador de reserva
de combustible
Indica que el depósito de combustible
está casi vacío. Si se enciende, debe
repostar lo antes posible. Circular con la
luz de aviso del nivel de combustible
encendida o con el nivel por debajo de la
“E” puede causar fallos de encendido en
el motor y dañar el convertidor catalítico(opcional).

Características del vehículo
62
4

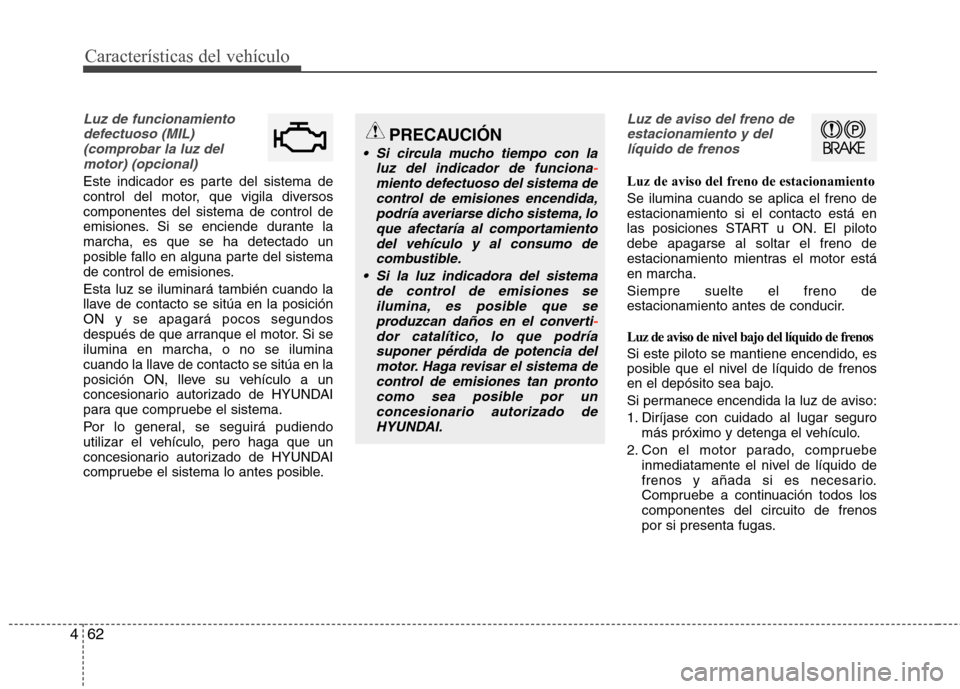

Luz de funcionamiento
defectuoso (MIL)(comprobar la luz delmotor) (opcional)
Este indicador es parte del sistema de
control del motor, que vigila diversoscomponentes del sistema de control de
emisiones. Si se enciende durante lamarcha, es que se ha detectado un
posible fallo en alguna parte del sistema
de control de emisiones. Esta luz se iluminará también cuando la
llave de contacto se sitúa en la posiciónON y se apagará pocos segundos
después de que arranque el motor. Si seilumina en marcha, o no se ilumina
cuando la llave de contacto se sitúa en la
posición ON, lleve su vehículo a un
concesionario autorizado de HYUNDAI
para que compruebe el sistema.
Por lo general, se seguirá pudiendo
utilizar el vehículo, pero haga que un
concesionario autorizado de HYUNDAI
compruebe el sistema lo antes posible.
Luz de aviso del freno deestacionamiento y del líquido de frenos
Luz de aviso del freno de estacionamiento Se ilumina cuando se aplica el freno de estacionamiento si el contacto está en
las posiciones START u ON. El pilotodebe apagarse al soltar el freno de
estacionamiento mientras el motor estáen marcha. Siempre suelte el freno de
estacionamiento antes de conducir.
Luz de aviso de nivel bajo del líquido de frenos
Si este piloto se mantiene encendido, es
posible que el nivel de líquido de frenos
en el depósito sea bajo.
Si permanece encendida la luz de aviso:
1. Diríjase con cuidado al lugar seguro más próximo y detenga el vehículo.
2. Con el motor parado, compruebe inmediatamente el nivel de líquido de
frenos y añada si es necesario.
Compruebe a continuación todos loscomponentes del circuito de frenos
por si presenta fugas.
PRECAUCIÓN
Si circula mucho tiempo con la
luz del indicador de funciona-miento defectuoso del sistema decontrol de emisiones encendida,
podría averiarse dicho sistema, lo que afectaría al comportamientodel vehículo y al consumo de
combustible.
Si la luz indicadora del sistema de control de emisiones seilumina, es posible que seproduzcan daños en el converti
-dor catalítico, lo que podría suponer pérdida de potencia del
motor. Haga revisar el sistema decontrol de emisiones tan prontocomo sea posible por unconcesionario autorizado de
HYUNDAI.

463
Características del vehículo

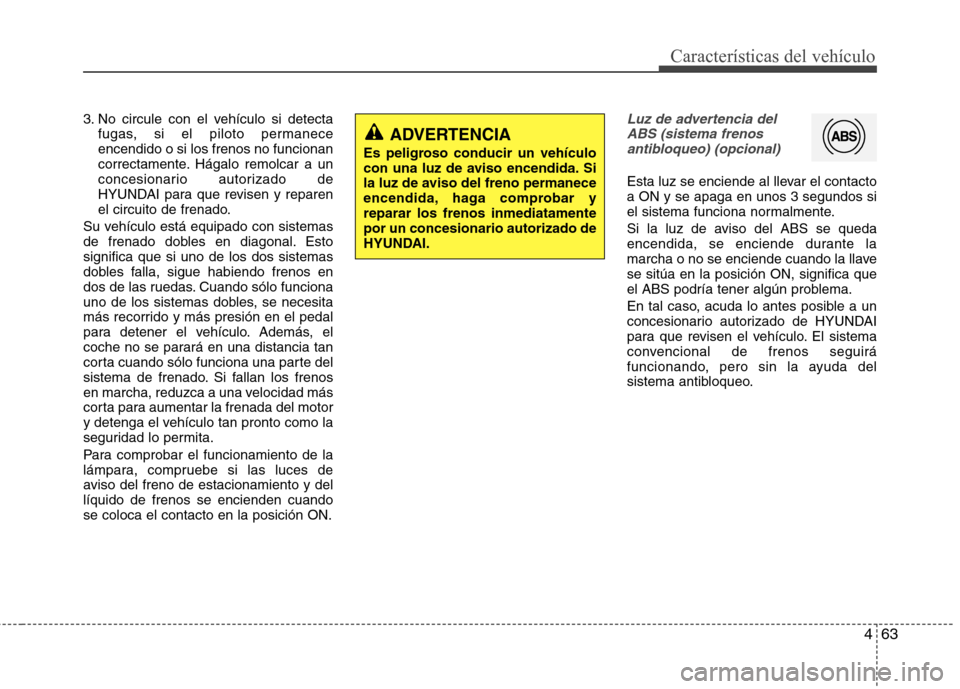

3. No circule con el vehículo si detectafugas, si el piloto permanece encendido o si los frenos no funcionan
correctamente. Hágalo remolcar a un
concesionario autorizado de
HYUNDAI para que revisen y reparen
el circuito de frenado.
Su vehículo está equipado con sistemas
de frenado dobles en diagonal. Estosignifica que si uno de los dos sistemas
dobles falla, sigue habiendo frenos en
dos de las ruedas. Cuando sólo funciona
uno de los sistemas dobles, se necesita
más recorrido y más presión en el pedal
para detener el vehículo. Además, el
coche no se parará en una distancia tan
corta cuando sólo funciona una parte del
sistema de frenado. Si fallan los frenos
en marcha, reduzca a una velocidad más
corta para aumentar la frenada del motor
y detenga el vehículo tan pronto como la
seguridad lo permita.
Para comprobar el funcionamiento de la
lámpara, compruebe si las luces de
aviso del freno de estacionamiento y dellíquido de frenos se encienden cuandose coloca el contacto en la posición ON.Luz de advertencia del ABS (sistema frenos antibloqueo) (opcional)
Esta luz se enciende al llevar el contacto a ON y se apaga en unos 3 segundos si
el sistema funciona normalmente.
Si la luz de aviso del ABS se queda
encendida, se enciende durante la
marcha o no se enciende cuando la llavese sitúa en la posición ON, significa que
el ABS podría tener algún problema.
En tal caso, acuda lo antes posible a un
concesionario autorizado de HYUNDAI
para que revisen el vehículo. El sistema
convencional de frenos seguirá
funcionando, pero sin la ayuda del
sistema antibloqueo.
ADVERTENCIA
Es peligroso conducir un vehículo
con una luz de aviso encendida. Si
la luz de aviso del freno permanece
encendida, haga comprobar yreparar los frenos inmediatamentepor un concesionario autorizado de
HYUNDAI.

Características del vehículo
64
4
Luz de aviso del sistema electrónico de distribución de
fuerza de frenado (EBD) Si se encienden dos luces
de aviso al mismo tiempo
durante la marcha, es quelos sistemas ABS y EBD
presentan algún fallo.
En este caso, puede que tanto el sistema
ABS como el sistema normal de frenos
no funcionen con normalidad. Haga que
un concesionario autorizado de
HYUNDAI compruebe el vehículo tan
pronto como sea posible.Indicador ESP (programa
electrónico de estabilidad)(opcional)
El indicador ESP se ilumina al girar el contacto a la posición ON, pero debe
apagarse pasados unos 3 segundos.
Cuando se activa el ESP, controla lascondiciones de conducción y cuando
estas condiciones son normales, la luz
ESP debe estar apagada. Si se produceuna condición de deslizamiento o de
tracción reducida, el ESP entra en
acción y el indicador ESP parpadeará
para indicar que funciona.
Pero, si avería la sistema ESP, el
indicador se ilumina y se queda. Lleve su
coche a un taller HYUNDAI autorizado y
haga que revisen el sistema.
Indicador ESP OFF (opcional)
El indicador ESP OFF se ilumina al girar el contacto a la posición ON, pero debe
apagarse pasados unos 3 segundos.
Para cambiar al modo ESP OFF,
presione el botón ESP OFF. El indicador
ESP OFF se encenderá para recordar
que se ha desactivado el ESP.
Indicador de velocidad de crucero(opcional)
Indicador de VELOCIDAD DE CRUCERO
Esta luz indicadora se enciende cuando
se activa el sistema de control de
crucero.
El indicador de crucero en el panel de
instrumentos se ilumina cuando se pulsa
el botón ON-OFF del control de crucero
en el volante de dirección. El indicador se apaga cuando se pulsa
de nuevo el botón ON-OFF del control de
crucero.
Para más información sobre el uso del
control de crucero, consulte en el
apartado 5 “Sistema de control de
crucero”.
ADVERTENCIA
Si las dos luces de aviso del ABS y el freno se encienden y
permanecen encendidas, elsistema normal de frenos delvehículo no funcionará normal
-mente. Por tanto, puede verse sometido a una situación
inesperada y peligrosa en caso de
frenazo brusco. En esta situación,
evite conducir a gran velocidad y
frenar bruscamente. Haga que unconcesionario autorizado de
HYUNDAI compruebe el vehículo
tan pronto como sea posible.
CRUISE

465
Características del vehículo

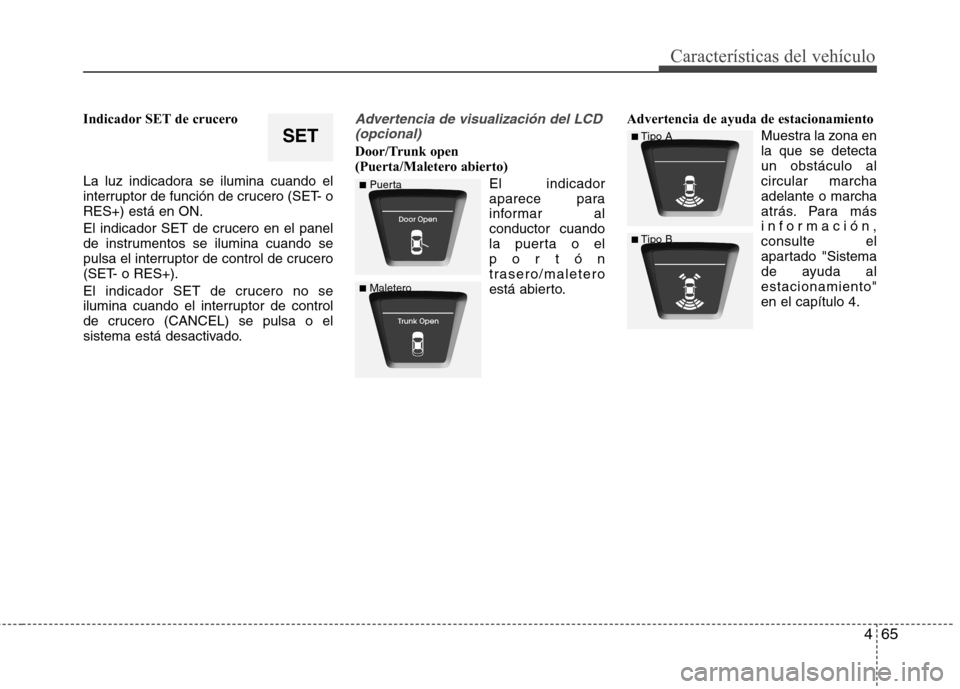

Indicador SET de crucero
La luz indicadora se ilumina cuando el
interruptor de función de crucero (SET- oRES+) está en ON.
El indicador SET de crucero en el panel
de instrumentos se ilumina cuando se
pulsa el interruptor de control de crucero
(SET- o RES+).
El indicador SET de crucero no se
ilumina cuando el interruptor de control
de crucero (CANCEL) se pulsa o el
sistema está desactivado.Advertencia de visualización del LCD(opcional)
Door/Trunk open
(Puerta/Maletero abierto)
El indicador
aparece para
informar alconductor cuando
la puerta o el
portón
trasero/maletero
está abierto. Advertencia de ayuda de estacionamiento
Muestra la zona enla que se detectaun obstáculo alcircular marchaadelante o marcha
atrás. Para más
información,consulte el
apartado "Sistema
de ayuda alestacionamiento"en el capítulo 4.SET■Tipo A
■ Tipo B
■
Puerta
■ Maletero

Características del vehículo
66
4
Key is not in vehicle (La llave no está en el vehículo)
Si la llave smart no
está en el vehículoy si se abre o se
cierra alguna
puerta con elbotón de INICIO/
PARADA del
MOTOR en posisión ACC, ON o START,
la advertencia ilumina la pantalla LCD.
La señal acústica sonará durante 5
segundos cuando la llave smart no esté
dentro del vehículo y la puerta esté
cerrada.
Lleve siempre consigo la llave smart. Key is not detected (No se detecta la llave)
Si la llave smart no
está en el vehículoo no se detecta yusted pulsa elbotón de INICIO/
PARADA del
MOTOR, las luces
de advertencia de la pantalla LCD se
iluminarán durante 10 segundos.
El indicador del inmovilizador parpadea
durante 10 segundos. Low key battery (Batería baja de la llave)
Si el botón de
INICIO/PARADA
del MOTOR secoloca en laposición OFFcuando se
descarga la llave
smart del vehículo, la advertencia se
iluminará en la pantalla LCD durante 10
segundos. La señal de advertencia
sonará una vez.
Cambie la batería por una nueva.

467
Características del vehículo
Press brake pedal to start engine
(Pise el pedal del freno para arrancar el
motor (Cambio automático))Si el botón de
INICIO/PARADA
del MOTOR secoloca en la
posición ACC dos
veces mientras se
pulsa varias veces
el botón sin pisar el pedal del freno, la luz
de advertencia se iluminará en la
pantalla LCD durante 10 segundos paraindicar que debe pisar el pedal del freno
para arrancar el motor. Press clutch pedal to start engine
(Pise el embrague para arrancar el motor(Cambio manual))
Si el botón de
INICIO/PARADA
del MOTOR secoloca en la
posición ACC dos
veces mientras se
pulsa varias veces
el botón sin pisar el embrague, la luz de
advertencia se iluminará en la pantalla
LCD durante 10 segundos para indicar
que debe pisar el pedal del freno para
arrancar el motor. Shift to "P" position (Cambie a la posición "P" (Cambio automático))
Si intenta apagarel motor sincolocar la palancade cambios en laposición P(estacionamiento),el botón de
INICIO/PARADA del MOTOR se
cambiará a la posición ACC. Si se pulsa
el botón una vez más, se colocará en la
posición ON. La advertencia se iluminará
en la pantalla LCD durante 10 segundos
para indicar que debe pulsar el botón de
INICIO/PARADA del MOTOR con lapalanca de cambios en la posición P
(estacionamiento) para apagar el motor.
La señal acústica de advertencia
también sonará durante unos 10
segundos. (opcional)

Características del vehículo
68
4
Press start button again (Pulse de nuevo el botón de inicio)
Si no puede operarel botón de
INICIO/PARADA
del MOTOR
cuando hay un
problema en elsistema del botón
de INICIO/PARADA del MOTOR, la
advertencia se iluminará durante 10segundos y la señal acústica sonará
continuamente para indicarle que puede
arrancar el botón pulsando una vez más
el botón de INICIO/PARADA del
MOTOR.
La señal acústica parará si el sistema del
botón de INICIO/PARADA del MOTOR
funciona correctamente o si se activa la
alarma antirrobo. Si la advertencia se
ilumina cada vez que pulsa el botón de
INICIO/PARADA del MOTOR, lleve su
vehículo a distribuidor HYUNDAI
autorizado y haga revisar el vehículo. Shift to "P" or "N" to start engine(Cambie a las posiciones "P" o "N" para
arrancar el motor (Cambio automático))
Si intenta arrancarel motor sin la
transmisión en laposición P(estacionamiento)o N (punto
muerto), la
advertencia se ilumina durante 10
segundos en la pantalla LCD.
Puede arrancar el motor con la
transmisión colocada en N (punto
muerto), pero por su seguridad es mejor
que arranque el motor con la transmisióncolocada en la posición P(estacionamiento). Press start button while turn steering
(Pulsar el botón de inicio mientras se girael volante)
Si el volante no se
desbloquea como
normalmentecuando se pulsa elbotón de
INICIO/PARADA
del MOTOR, la
advertencia se ilumina durante 10
segundos en la pantalla LCD. La señal
acústica de advertencia sonará una vez
y la luz del botón de INICIO/PARADA del
MOTOR parpadeará durante 10
segundos.
Una vez advertido, pulse el botón de
INICIO/PARADA del MOTOR mientras
gira el volante a la derecha y a laizquierda.

469
Características del vehículo
Check steering wheel lock
(Comprobación del bloqueo del volante)Si el volante no se
bloquea como
normalmente alcolocar el botón de
INICIO/PARADA
del MOTOR en la
posición OFF, la
advertencia se ilumina durante 10
segundos en la pantalla LCD. La señal
acústica de advertencia sonará durante3 segundos y la luz del botón de
INICIO/PARADA del MOTOR
parpadeará durante 10 segundos. Please press start button with smart key (Pulse el botón de arranque lo la llavesmart)
Si pulsa el botónde INICIO/
PARADA del
MOTOR durante el
estado de "Llaveno detectada", seilumina la
advertencia "Pulse el botón de inicio con
la llave smart"durante 10 segundos en la
pantalla LCD. El indicador del
inmovilizador parpadea durante 10
segundos. Check stop lamp fuse
(Compruebe el fusible de la luz de freno)
Cuando el fusiblede la luz de freno
está desconectado,la luz de
advertencia se
ilumina durante 10segundos en la
pantalla LCD.
Cambie el fusible por uno nuevo. Si no es
posible, puede arrancar el motor
pulsando el botón de INICIO/PARADA
del MOTOR durante 10 segundos en el
ACC.

Características del vehículo
70
4
El sistema de ayuda de estacionamiento
trasero asiste al conductor en el
movimiento de marcha atrás del vehículoemitiendo una señal acústica si sedetecta algún objeto a una distancia de
120 cm (47 pulg.) detrás del vehículo.
Este es un sistema complementario y nointenta reemplazar la necesidades de
cuidado y atención extremos del
conductor. El margen de detención y losobjetos que dectectan los sensores
traseros son limitados. Al dar marcha
atrás, preste atención a lo que está
detrás suyo como si estuviese en un
vehículo sin sistema de ayuda de
estacionamiento trasero. Funcionamiento del sistema de
ayuda de estacionamiento trasero
Condiciones de funcionamiento
El sistema se activa cuando se
retrocede con la llave de contacto en ON.
La distancia de detención mientras está funcionanado el sistema de ayuda
de estacimonamiento trasero es de120cm (47 pulg).
Cuando se detectan más de dos objetos al tiempo, se reconoce en primer lugar
el que está más próximo.
Tipos de aviso acústico
Cuando hay un objeto a una distanciade 81 a 120 cm (32 pulg a 47 pulg) del
paragolpes trasero:
Zumbido intermitente.
Cuando hay un objeto a una distancia de 41 a 80 cm (16 pulg a 31 pulg) del
paragolpes trasero:
Aumenta la frecuencia del zumbador.
Cuando hay un objeto a menos de 40 cm (15 pulg) del paragolpes trasero: El
zumbador suena continuamente.
SISTEMA DE AYUDA DE ESTACIONAMIENTO TRASERO (OPCIONAL)
OMD040090
Sensores
ADVERTENCIA
El sistema de ayuda de
estacionamiento trasero es tansólo una función complementaria.El funcionamiento del sistema de
ayuda de estacionamiento trasero
puede verse afectado por
diferentes factores (entre los que
se incluyen las condiciones medio
ambientales). El conductor es
responsable de comprobar la zonatrasera del vehículo antes de dar
marcha atrás.
