Hyundai Elantra 2013 Manual del propietario (in Spanish)

471
Características del vehículo

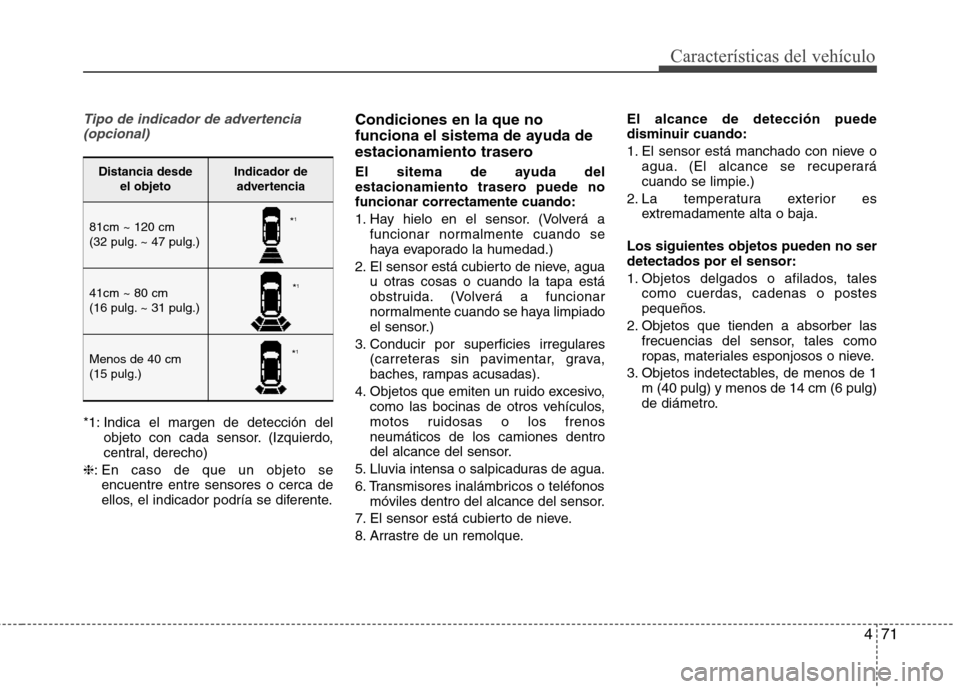

Tipo de indicador de advertencia (opcional)
*1: Indica el margen de detección del objeto con cada sensor. (Izquierdo,
central, derecho)
❈ : En caso de que un objeto se
encuentre entre sensores o cerca de
ellos, el indicador podría se diferente. Condiciones en la que no
funciona el sistema de ayuda de
estacionamiento trasero
El sitema de ayuda del
estacionamiento trasero puede nofuncionar correctamente cuando:
1. Hay hielo en el sensor. (Volverá a
funcionar normalmente cuando se
haya evaporado la humedad.)
2. El sensor está cubierto de nieve, agua u otras cosas o cuando la tapa está
obstruida. (Volverá a funcionar
normalmente cuando se haya limpiado
el sensor.)
3. Conducir por superficies irregulares (carreteras sin pavimentar, grava,
baches, rampas acusadas).
4. Objetos que emiten un ruido excesivo, como las bocinas de otros vehículos,
motos ruidosas o los frenosneumáticos de los camiones dentro
del alcance del sensor.
5. Lluvia intensa o salpicaduras de agua.
6. Transmisores inalámbricos o teléfonos móviles dentro del alcance del sensor.
7. El sensor está cubierto de nieve.
8. Arrastre de un remolque. El alcance de detección puede
disminuir cuando:
1. El sensor está manchado con nieve o
agua. (El alcance se recuperará
cuando se limpie.)
2. La temperatura exterior es extremadamente alta o baja.
Los siguientes objetos pueden no serdetectados por el sensor:
1. Objetos delgados o afilados, tales como cuerdas, cadenas o postes
pequeños.
2. Objetos que tienden a absorber las frecuencias del sensor, tales como
ropas, materiales esponjosos o nieve.
3. Objetos indetectables, de menos de 1 m (40 pulg) y menos de 14 cm (6 pulg)
de diámetro.
Distancia desde el objetoIndicador deadvertencia
81cm ~ 120 cm
(32 pulg. ~ 47 pulg.)
41cm ~ 80 cm
(16 pulg. ~ 31 pulg.)
Menos de 40 cm (15 pulg.)
* 1
* 1
* 1

Características del vehículo
72
4

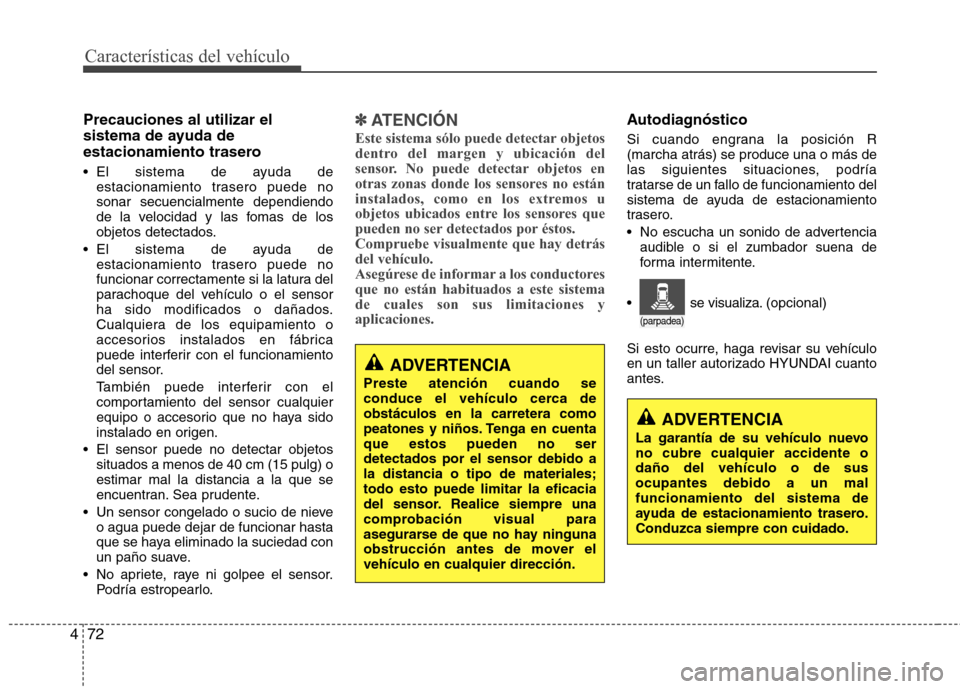

Precauciones al utilizar el
sistema de ayuda de
estacionamiento trasero
El sistema de ayuda de
estacionamiento trasero puede no sonar secuencialmente dependiendo
de la velocidad y las fomas de los
objetos detectados.
El sistema de ayuda de estacionamiento trasero puede no
funcionar correctamente si la latura del
parachoque del vehículo o el sensor
ha sido modificados o dañados.
Cualquiera de los equipamiento o
accesorios instalados en fábrica
puede interferir con el funcionamiento
del sensor.
También puede interferir con el
comportamiento del sensor cualquier
equipo o accesorio que no haya sido
instalado en origen.
El sensor puede no detectar objetos situados a menos de 40 cm (15 pulg) oestimar mal la distancia a la que se
encuentran. Sea prudente.
Un sensor congelado o sucio de nieve o agua puede dejar de funcionar hasta
que se haya eliminado la suciedad con
un paño suave.
No apriete, raye ni golpee el sensor. Podría estropearlo.✽✽ ATENCIÓN
Este sistema sólo puede detectar objetos
dentro del margen y ubicación del
sensor. No puede detectar objetos en
otras zonas donde los sensores no están
instalados, como en los extremos u
objetos ubicados entre los sensores que
pueden no ser detectados por éstos.Compruebe visualmente que hay detrásdel vehículo.
Asegúrese de informar a los conductoresque no están habituados a este sistemade cuales son sus limitaciones yaplicaciones.Autodiagnóstico
Si cuando engrana la posición R (marcha atrás) se produce una o más de
las siguientes situaciones, podría
tratarse de un fallo de funcionamiento del
sistema de ayuda de estacionamiento
trasero.
No escucha un sonido de advertencia audible o si el zumbador suena de
forma intermitente.
Si esto ocurre, haga revisar su vehículo
en un taller autorizado HYUNDAI cuanto
antes.
ADVERTENCIA
Preste atención cuando se
conduce el vehículo cerca deobstáculos en la carretera como
peatones y niños. Tenga en cuentaque estos pueden no serdetectados por el sensor debido ala distancia o tipo de materiales;todo esto puede limitar la eficacia
del sensor. Realice siempre una
comprobación visual para
asegurarse de que no hay ninguna
obstrucción antes de mover elvehículo en cualquier dirección.
ADVERTENCIA
La garantía de su vehículo nuevo no cubre cualquier accidente odaño del vehículo o de susocupantes debido a un malfuncionamiento del sistema de
ayuda de estacionamiento trasero.Conduzca siempre con cuidado.
(parpadea)
se visualiza. (opcional)

473
Características del vehículo
El sistema de ayuda al estacionamiento
ayuda al conductor durante el
movimiento del vehículo emitiendo una
señal acústica o mostrando un obstáculo
de la zona en el panel de instrumentosen caso de detectar un objeto dentro dela distancia de 60 cm (24 pulgadas)delante y 120 cm (47 pulgadas) detrás
del vehículo.Este es un sistema complementario y nointenta reemplazar la necesidades de
cuidado y atención extremos del
conductor. El margen de detección y los objetos que
dectectan los sensores son limitados.
Cuando se mueva, preste la máxima atención a lo que está delante y detrás
de usted como lo haría en un vehículoque no estuviese equipado con el
sistema de ayuda de estacionamiento.
Funcionamiento del sistema de
ayuda de estacionamiento
Condición operativa
El botón de ayuda de estacionameintose enciende automáticamente y activa
el sistema de ayuda deestacionamiento cuando cambia a la
marcha R (marcha atrás). Se apagaráautomáticamente si sale de R (marchaatrás) y conduce a más de 10 km/h.
Puede apagar el sistema de ayuda al estacionamiento pulsando el botón.
SISTEMA DE AYUDA DE ESTACIONAMIENTO (OPCIONAL)
OMD042164L
OMD042163L
OMD040090
■
Delantero
■TraseroSSSSeeeennnnssssoooorrrreeeessss
SSSSeeeennnnssssoooorrrreeeessss
ADVERTENCIA
El sistema de ayuda de estacionamiento sólo debe serconsiderado como una función
suplementaria. El conductor debe
comprobar la visión delantera y
trasera. La función operativa del
sistema de ayuda de
estacionamiento puede verse
afectada por muchos factores y
condiciones del entorno, es decir,la responsabilidad recae siempre
sobre el conductor.

Características del vehículo
74
4
La distancia de detección hacia
delante es de aproximadamente 60 cm (24 pulg.) cuando se está conduciendoa menos de 10 km/h.
Si se detectan más de dos objetos al mismo tiempo, el más cercano se
reconocerá primero.
✽✽ ATENCIÓN
Puede no funcionar si la distancia al
objeto ya es menor a 25 cm
aproximadamente cuando el sistemaestá activado.
Distancia del objeto
Indicador de advertenciaSeñal acústica de advertencia
Al conducir
hacia delanteAl conducir hacia atrás
120cm~61cm
Delante---
Detrás-El zumbador pita
intermitentemente
60cm~31cm
DelanteEl zumbador pita rápidamente
Detrás-El zumbador pitarápidamente
30cm
DelanteEl zumbador pitaconstantemente
Detrás-El zumbador pitaconstantemente
✽✽ ATENCIÓN

475
Características del vehículo

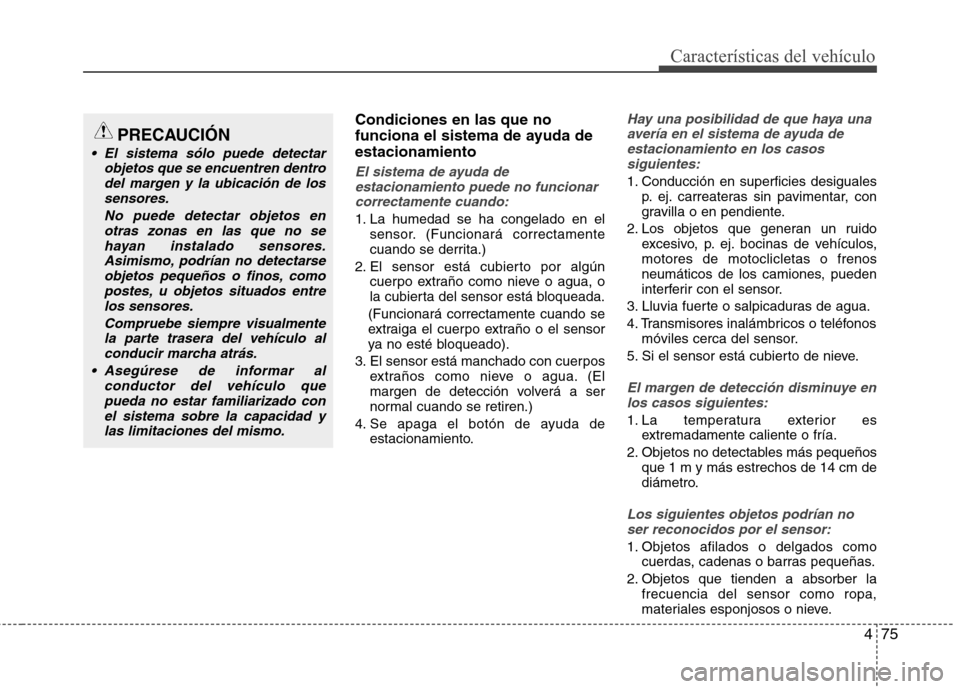

Condiciones en las que no
funciona el sistema de ayuda deestacionamiento
El sistema de ayuda deestacionamiento puede no funcionarcorrectamente cuando:
1. La humedad se ha congelado en el sensor. (Funcionará correctamente
cuando se derrita.)
2. El sensor está cubierto por algún cuerpo extraño como nieve o agua, o
la cubierta del sensor está bloqueada.
(Funcionará correctamente cuando se extraiga el cuerpo extraño o el sensor
ya no esté bloqueado).
3. El sensor está manchado con cuerpos extraños como nieve o agua. (El
margen de detección volverá a ser
normal cuando se retiren.)
4. Se apaga el botón de ayuda de estacionamiento.
Hay una posibilidad de que haya una
avería en el sistema de ayuda de estacionamiento en los casossiguientes:
1. Conducción en superficies desiguales p. ej. carreateras sin pavimentar, con
gravilla o en pendiente.
2. Los objetos que generan un ruido excesivo, p. ej. bocinas de vehículos,motores de motoclicletas o frenos
neumáticos de los camiones, pueden
interferir con el sensor.
3. Lluvia fuerte o salpicaduras de agua.
4. Transmisores inalámbricos o teléfonos móviles cerca del sensor.
5. Si el sensor está cubierto de nieve.
El margen de detección disminuye en los casos siguientes:
1. La temperatura exterior es extremadamente caliente o fría.
2. Objetos no detectables más pequeños que 1 m y más estrechos de 14 cm de
diámetro.
Los siguientes objetos podrían no
ser reconocidos por el sensor:
1. Objetos afilados o delgados como cuerdas, cadenas o barras pequeñas.
2. Objetos que tienden a absorber la frecuencia del sensor como ropa,
materiales esponjosos o nieve.
PRECAUCIÓN
El sistema sólo puede detectar
objetos que se encuentren dentrodel margen y la ubicación de lossensores.
No puede detectar objetos enotras zonas en las que no sehayan instalado sensores.Asimismo, podrían no detectarseobjetos pequeños o finos, como
postes, u objetos situados entrelos sensores.
Compruebe siempre visualmentela parte trasera del vehículo alconducir marcha atrás.
Asegúrese de informar al conductor del vehículo quepueda no estar familiarizado con el sistema sobre la capacidad ylas limitaciones del mismo.

Características del vehículo
76
4
✽✽

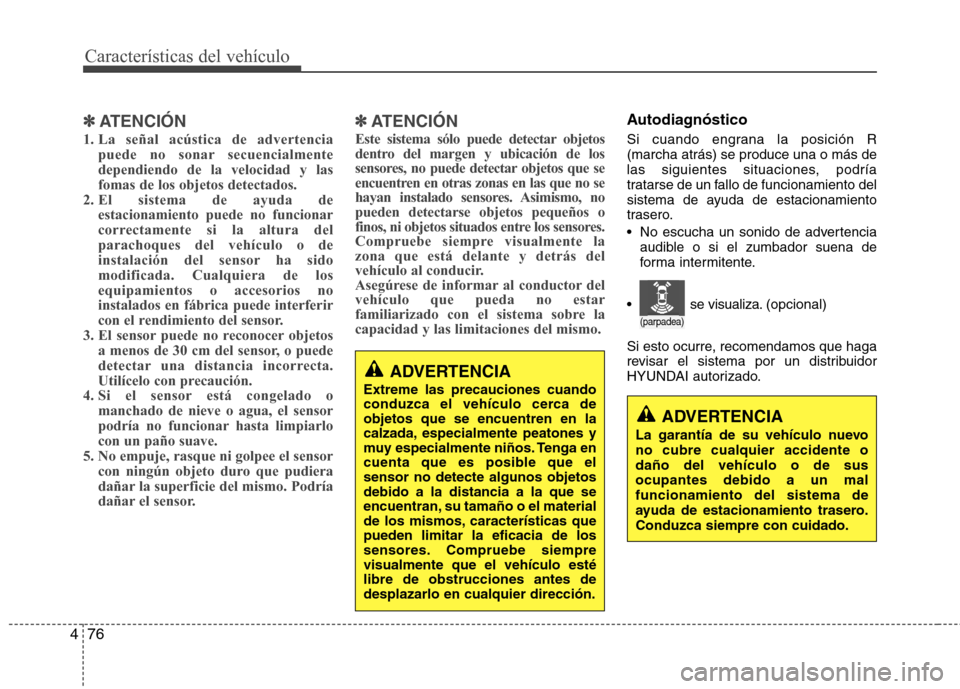

ATENCIÓN
1. La señal acústica de advertencia puede no sonar secuencialmente dependiendo de la velocidad y lasfomas de los objetos detectados.
2. El sistema de ayuda de estacionamiento puede no funcionar
correctamente si la altura delparachoques del vehículo o de
instalación del sensor ha sidomodificada. Cualquiera de losequipamientos o accesorios noinstalados en fábrica puede interferir
con el rendimiento del sensor.
3. El sensor puede no reconocer objetos
a menos de 30 cm del sensor, o puede
detectar una distancia incorrecta.
Utilícelo con precaución.
4. Si el sensor está congelado o
manchado de nieve o agua, el sensor
podría no funcionar hasta limpiarlocon un paño suave.
5. No empuje, rasque ni golpee el sensor
con ningún objeto duro que pudiera
dañar la superficie del mismo. Podría
dañar el sensor. ✽✽
ATENCIÓN
Este sistema sólo puede detectar objetos
dentro del margen y ubicación de los
sensores, no puede detectar objetos que se
encuentren en otras zonas en las que no se
hayan instalado sensores. Asimismo, nopueden detectarse objetos pequeños o
finos, ni objetos situados entre los sensores.
Compruebe siempre visualmente lazona que está delante y detrás del
vehículo al conducir.
Asegúrese de informar al conductor delvehículo que pueda no estar
familiarizado con el sistema sobre lacapacidad y las limitaciones del mismo.Autodiagnóstico
Si cuando engrana la posición R (marcha atrás) se produce una o más de
las siguientes situaciones, podría
tratarse de un fallo de funcionamiento del
sistema de ayuda de estacionamiento
trasero.
No escucha un sonido de advertencia audible o si el zumbador suena de
forma intermitente.
Si esto ocurre, recomendamos que haga
revisar el sistema por un distribuidor
HYUNDAI autorizado.
ADVERTENCIA
Extreme las precauciones cuando
conduzca el vehículo cerca deobjetos que se encuentren en la
calzada, especialmente peatones y
muy especialmente niños. Tenga en
cuenta que es posible que elsensor no detecte algunos objetosdebido a la distancia a la que se
encuentran, su tamaño o el material
de los mismos, características quepueden limitar la eficacia de los
sensores. Compruebe siemprevisualmente que el vehículo estélibre de obstrucciones antes dedesplazarlo en cualquier dirección.
ADVERTENCIA
La garantía de su vehículo nuevo no cubre cualquier accidente odaño del vehículo o de susocupantes debido a un malfuncionamiento del sistema de
ayuda de estacionamiento trasero.Conduzca siempre con cuidado.
(parpadea)
se visualiza. (opcional)

477
Características del vehículo

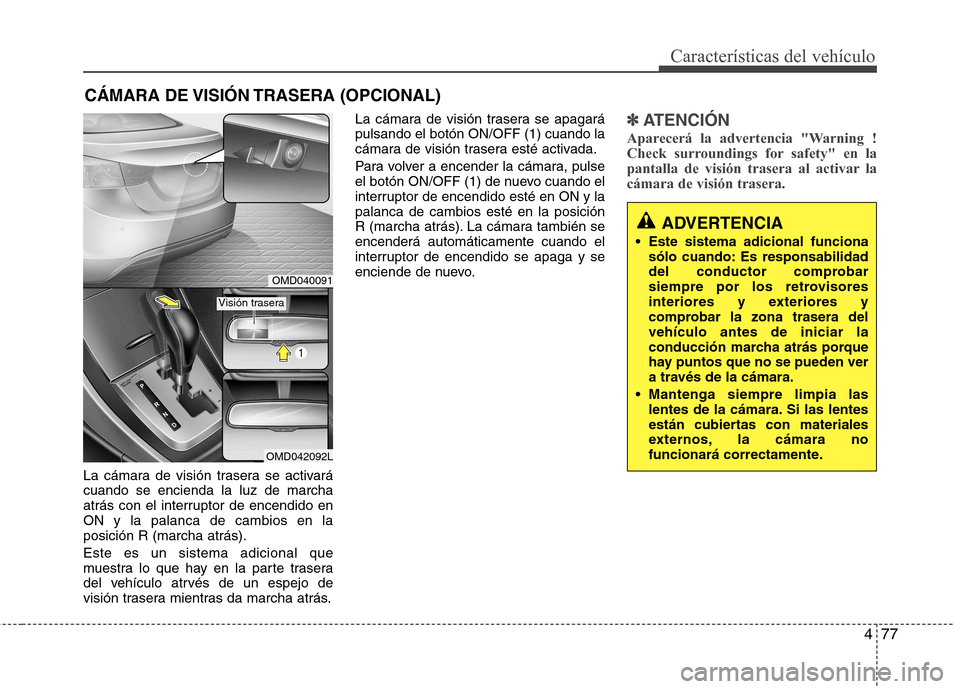

La cámara de visión trasera se activará cuando se encienda la luz de marcha
atrás con el interruptor de encendido enON y la palanca de cambios en laposición R (marcha atrás). Este es un sistema adicional que
muestra lo que hay en la parte trasera
del vehículo atrvés de un espejo de
visión trasera mientras da marcha atrás.La cámara de visión trasera se apagarápulsando el botón ON/OFF (1) cuando la
cámara de visión trasera esté activada.
Para volver a encender la cámara, pulse
el botón ON/OFF (1) de nuevo cuando el
interruptor de encendido esté en ON y lapalanca de cambios esté en la posición
R (marcha atrás). La cámara también seencenderá automáticamente cuando el
interruptor de encendido se apaga y se
enciende de nuevo.
✽✽
ATENCIÓN
Aparecerá la advertencia "Warning !
Check surroundings for safety" en la
pantalla de visión trasera al activar lacámara de visión trasera.
CÁMARA DE VISIÓN TRASERA (OPCIONAL)
ADVERTENCIA
Este sistema adicional funciona sólo cuando: Es responsabilidad
del conductor comprobar
siempre por los retrovisores
interiores y exteriores y
comprobar la zona trasera delvehículo antes de iniciar la
conducción marcha atrás porque
hay puntos que no se pueden ver
a través de la cámara.
Mantenga siempre limpia las lentes de la cámara. Si las lentes
están cubiertas con materiales
externos, la cámara no
funcionará correctamente.
OMD040091
OMD042092L
Visión trasera

Características del vehículo
78
4

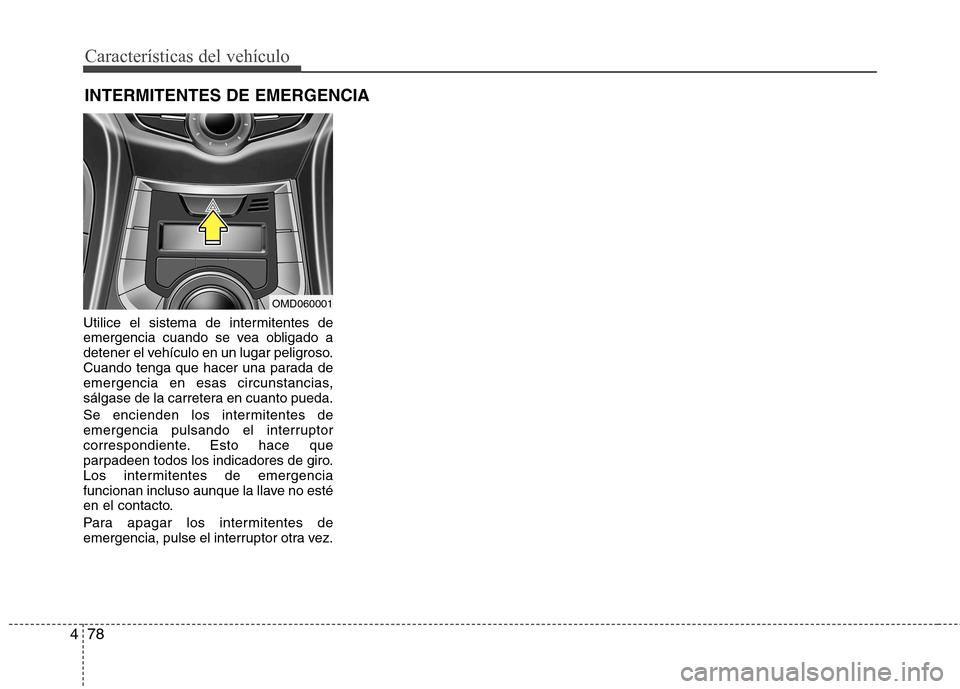

Utilice el sistema de intermitentes de
emergencia cuando se vea obligado a
detener el vehículo en un lugar peligroso.
Cuando tenga que hacer una parada de
emergencia en esas circunstancias,
sálgase de la carretera en cuanto pueda.
Se encienden los intermitentes de
emergencia pulsando el interruptor
correspondiente. Esto hace que
parpadeen todos los indicadores de giro.
Los intermitentes de emergencia
funcionan incluso aunque la llave no esté
en el contacto.
Para apagar los intermitentes de
emergencia, pulse el interruptor otra vez. INTERMITENTES DE EMERGENCIA
OMD060001

479
Características del vehículo

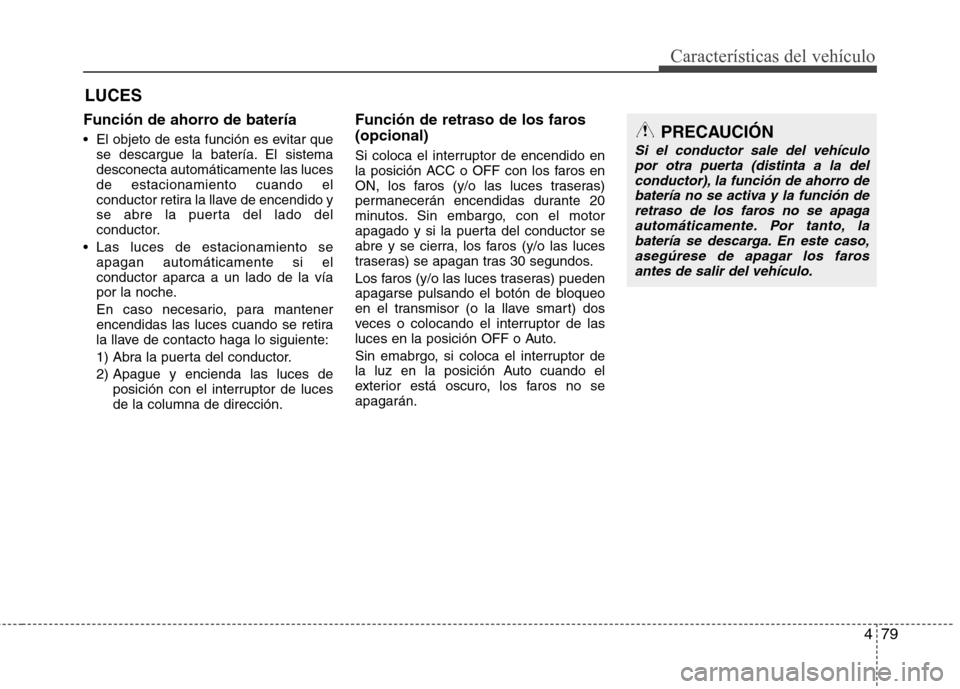

Función de ahorro de batería
El objeto de esta función es evitar quese descargue la batería. El sistema desconecta automáticamente las lucesde estacionamiento cuando el
conductor retira la llave de encendido y
se abre la puerta del lado del
conductor.
Las luces de estacionamiento se apagan automáticamente si elconductor aparca a un lado de la vía
por la noche.
En caso necesario, para mantener
encendidas las luces cuando se retira
la llave de contacto haga lo siguiente:
1) Abra la puerta del conductor.
2) Apague y encienda las luces de posición con el interruptor de luces de la columna de dirección. Función de retraso de los faros (opcional)
Si coloca el interruptor de encendido en
la posición ACC o OFF con los faros en
ON, los faros (y/o las luces traseras)
permanecerán encendidas durante 20
minutos. Sin embargo, con el motor
apagado y si la puerta del conductor se
abre y se cierra, los faros (y/o las luces
traseras) se apagan tras 30 segundos.
Los faros (y/o las luces traseras) pueden
apagarse pulsando el botón de bloqueo
en el transmisor (o la llave smart) dos
veces o colocando el interruptor de las
luces en la posición OFF o Auto.
Sin emabrgo, si coloca el interruptor de
la luz en la posición Auto cuando el
exterior está oscuro, los faros no seapagarán.
LUCESPRECAUCIÓN
Si el conductor sale del vehículo
por otra puerta (distinta a la del
conductor), la función de ahorro de batería no se activa y la función deretraso de los faros no se apaga automáticamente. Por tanto, la
batería se descarga. En este caso,asegúrese de apagar los faros antes de salir del vehículo.

Características del vehículo
80
4

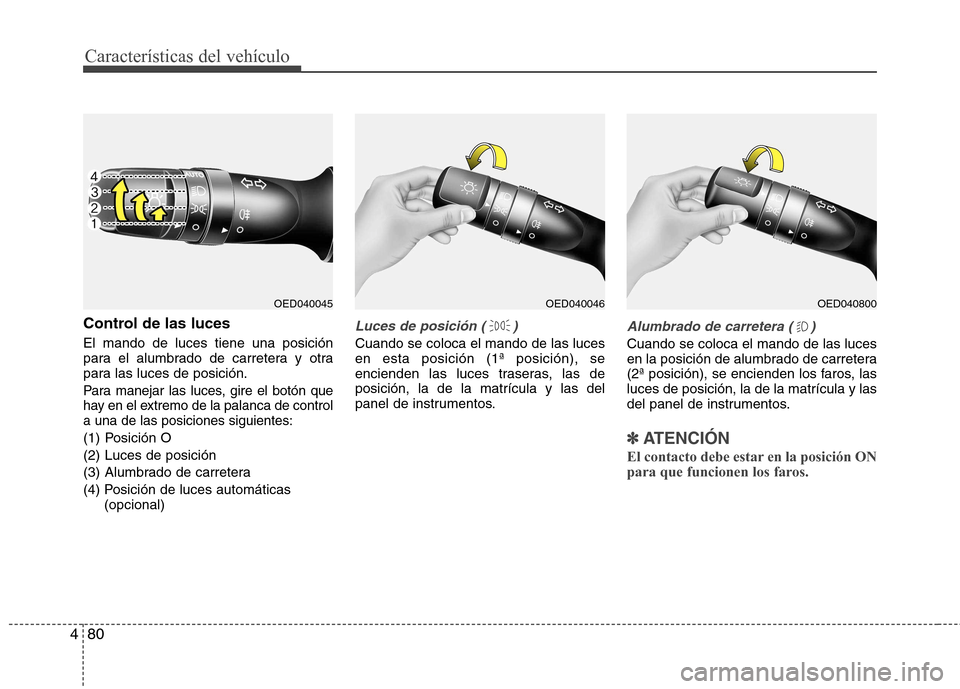

Control de las luces El mando de luces tiene una posición
para el alumbrado de carretera y otra
para las luces de posición.
Para manejar las luces, gire el botón que
hay en el extremo de la palanca de controla una de las posiciones siguientes:
(1) Posición O
(2) Luces de posición
(3) Alumbrado de carretera
(4) Posición de luces automáticas
(opcional)
Luces de posición ( )
Cuando se coloca el mando de las luces en esta posición (1ª posición), se
encienden las luces traseras, las deposición, la de la matrícula y las del
panel de instrumentos.
Alumbrado de carretera ( )
Cuando se coloca el mando de las luces
en la posición de alumbrado de carretera
(2ª posición), se encienden los faros, lasluces de posición, la de la matrícula y las
del panel de instrumentos.
✽✽ATENCIÓN
El contacto debe estar en la posición ON
para que funcionen los faros.
OED040045OED040800OED040046
