Manutenção
48
7

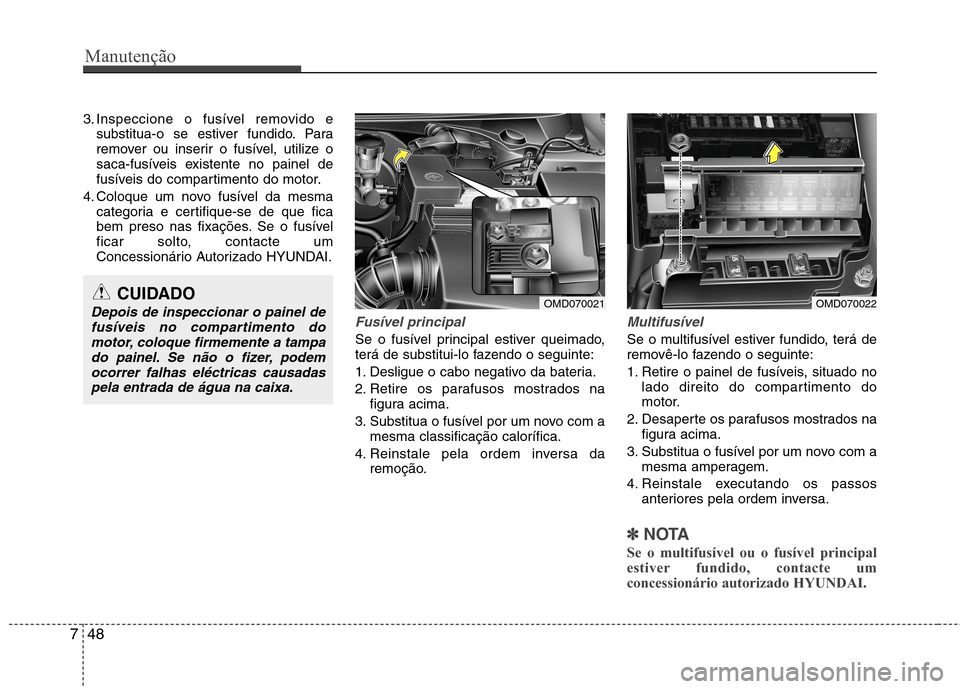

3. Inspeccione o fusível removido e
substitua-o se estiver fundido. Para
remover ou inserir o fusível, utilize o
saca-fusíveis existente no painel de
fusíveis do compartimento do motor.
4. Coloque um novo fusível da mesma categoria e certifique-se de que fica
bem preso nas fixações. Se o fusível
ficar solto, contacte um
Concessionário Autorizado HYUNDAI.
Fusível principal
Se o fusível principal estiver queimado,
terá de substitui-lo fazendo o seguinte:
1. Desligue o cabo negativo da bateria.
2. Retire os parafusos mostrados na
figura acima.
3. Substitua o fusível por um novo com a mesma classificação calorífica.
4. Reinstale pela ordem inversa da remoção.
Multifusível
Se o multifusível estiver fundido, terá de
removê-lo fazendo o seguinte:
1. Retire o painel de fusíveis, situado nolado direito do compartimento do
motor.
2. Desaperte os parafusos mostrados na figura acima.
3. Substitua o fusível por um novo com a mesma amperagem.
4. Reinstale executando os passos anteriores pela ordem inversa.
✽✽ NOTA
Se o multifusível ou o fusível principal
estiver fundido, contacte umconcessionário autorizado HYUNDAI.
CUIDADO
Depois de inspeccionar o painel de fusíveis no compartimento do
motor, coloque firmemente a tampado painel. Se não o fizer, podemocorrer falhas eléctricas causadaspela entrada de água na caixa.OMD070021OMD070022

749
Manutenção
✽✽NOTA
Nem todas as descrições do painel de fusíveis contidas neste Manual se
aplicam ao seu veículo. As informações
estão correctas à data da impressão. Ao
inspeccionar um painel de fusíveis do
seu veículo, consulte a respectivaetiqueta.

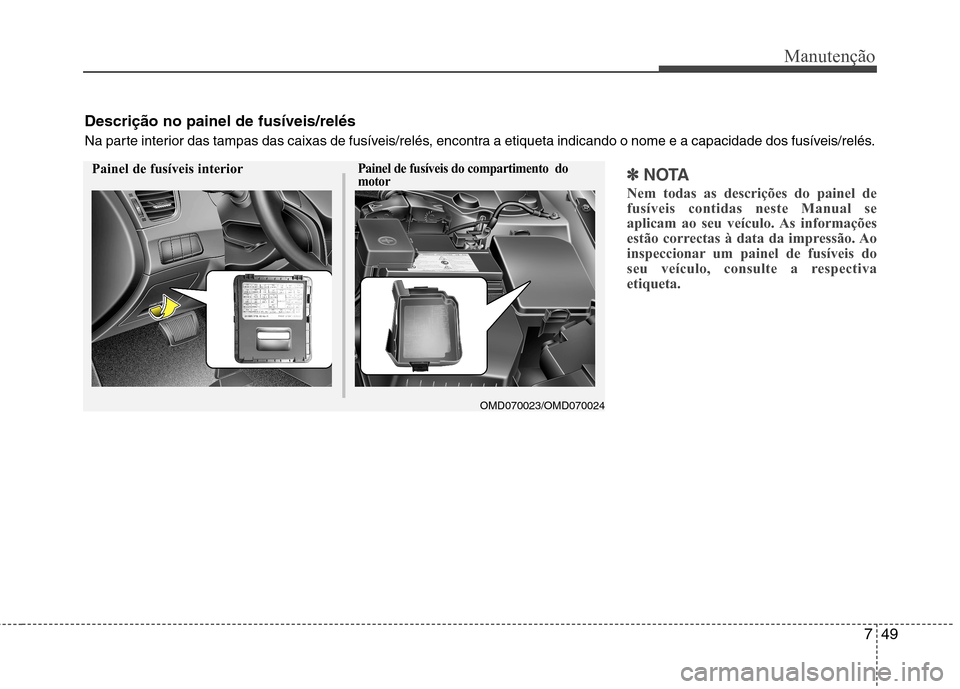

Descrição no painel de fusíveis/relés
Na parte interior das tampas das caixas de fusíveis/relés, encontra a etiqueta indicando o nome e a capacidade dos fusíveis/rel és.
Painel de fusíveis interiorPainel de fusíveis do compartimento do motor
OMD070023/OMD070024

Manutenção
50
7

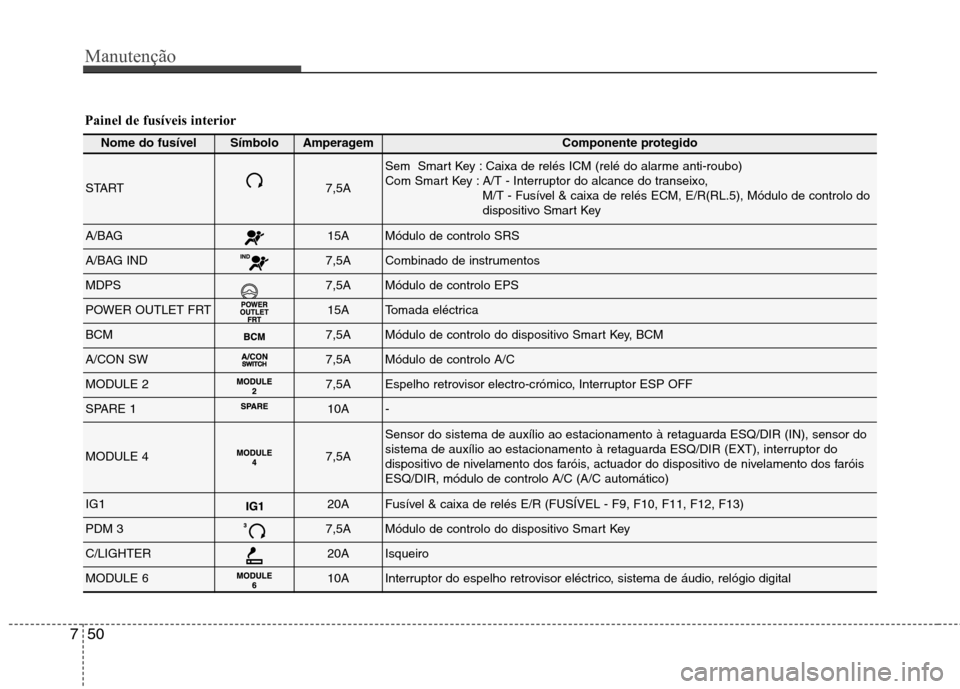

Painel de fusíveis interior
Nome do fusívelSímboloAmperagemComponente protegido
START7,5A
Sem Smart Key : Caixa de relés ICM (relé do alarme anti-roubo)
Com Smart Key : A/T - Interruptor do alcance do transeixo,
M/T - Fusível & caixa de relés ECM, E/R(RL.5), Módulo de controlo do
dispositivo Smart Key
A/BAG15AMódulo de controlo SRS
A/BAG IND7,5ACombinado de instrumentos
MDPS7,5AMódulo de controlo EPS
POWER OUTLET FRT15ATomada eléctrica
BCM7,5AMódulo de controlo do dispositivo Smart Key, BCM
A/CON SW7,5AMódulo de controlo A/C
MODULE 27,5AEspelho retrovisor electro-crómico, Interruptor ESP OFF
SPARE 110A-
MODULE 47,5A
Sensor do sistema de auxílio ao estacionamento à retaguarda ESQ/DIR (IN), sensor do
sistema de auxílio ao estacionamento à retaguarda ESQ/DIR (EXT), interruptor do
dispositivo de nivelamento dos faróis, actuador do dispositivo de nivelamento dos faróisESQ/DIR, módulo de controlo A/C (A/C automático)
IG120AFusível & caixa de relés E/R (FUSÍVEL - F9, F10, F11, F12, F13)
PDM 37,5AMódulo de controlo do dispositivo Smart Key
C/LIGHTER20AIsqueiro
MODULE 610AInterruptor do espelho retrovisor eléctrico, sistema de áudio, relógio digital

751
Manutenção

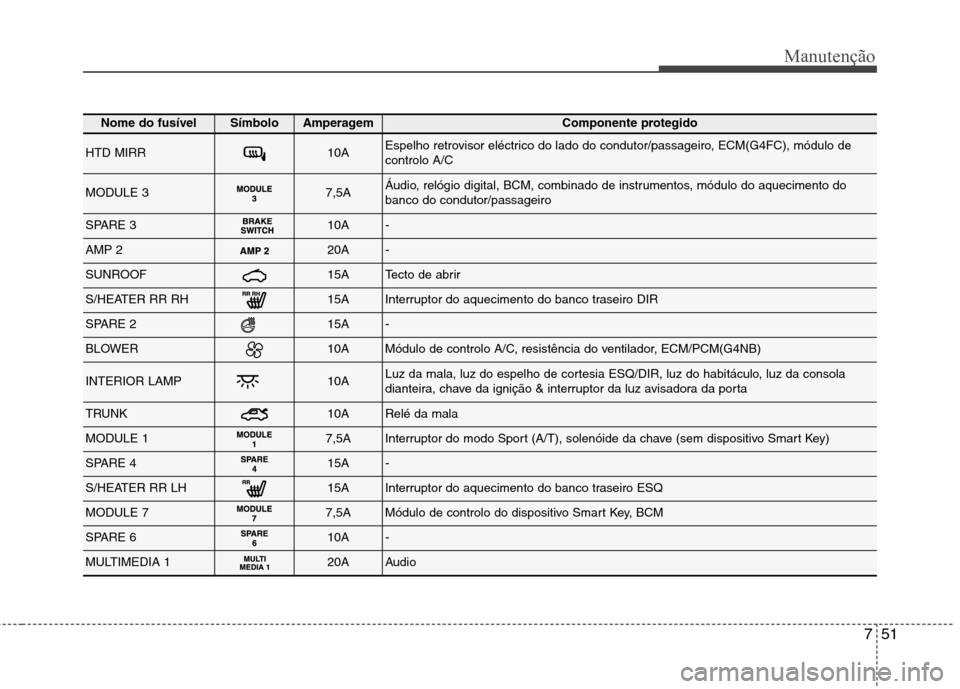

Nome do fusívelSímboloAmperagemComponente protegido
HTD MIRR10AEspelho retrovisor eléctrico do lado do condutor/passageiro, ECM(G4FC), módulo de controlo A/C
MODULE 37,5AÁudio, relógio digital, BCM, combinado de instrumentos, módulo do aquecimento do banco do condutor/passageiro
SPARE 310A-
AMP 220A-
SUNROOF15ATecto de abrir
S/HEATER RR RH15AInterruptor do aquecimento do banco traseiro DIR
SPARE 215A-
BLOWER10AMódulo de controlo A/C, resistência do ventilador, ECM/PCM(G4NB)
INTERIOR LAMP10ALuz da mala, luz do espelho de cortesia ESQ/DIR, luz do habitáculo, luz da consola
dianteira, chave da ignição & interruptor da luz avisadora da porta
TRUNK10ARelé da mala
MODULE 17,5AInterruptor do modo Sport (A/T), solenóide da chave (sem dispositivo Smart Key)
SPARE 415A-
S/HEATER RR LH15AInterruptor do aquecimento do banco traseiro ESQ
MODULE 77,5AMódulo de controlo do dispositivo Smart Key, BCM
SPARE 610A-
MULTIMEDIA 120AAudio

Manutenção
52
7

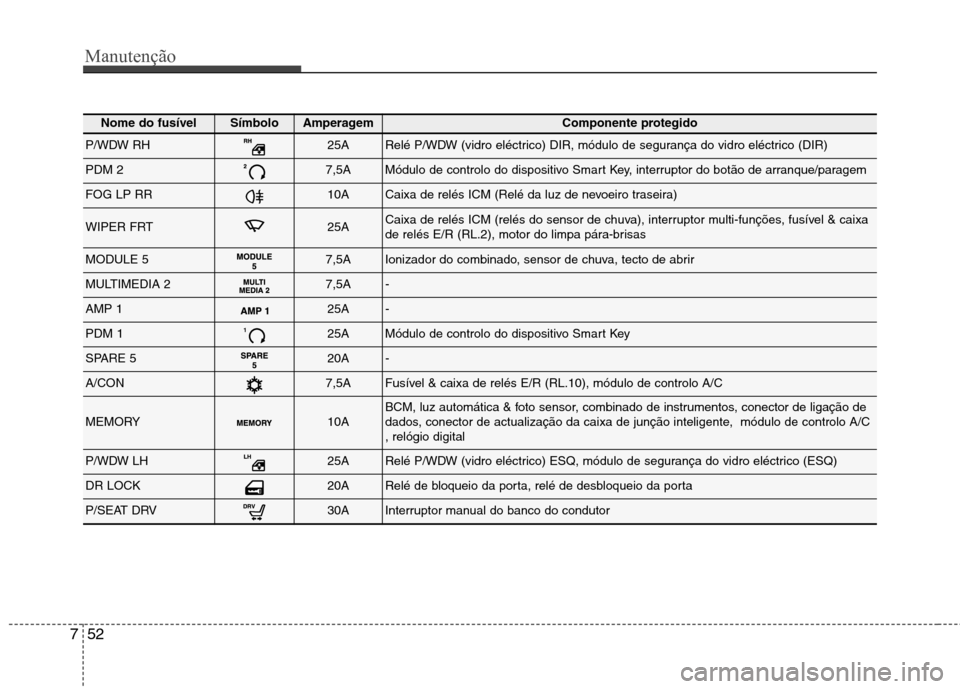

Nome do fusívelSímboloAmperagemComponente protegido
P/WDW RH25ARelé P/WDW (vidro eléctrico) DIR, módulo de segurança do vidro eléctrico (DIR)
PDM 27,5AMódulo de controlo do dispositivo Smart Key, interruptor do botão de arranque/paragem
FOG LP RR10ACaixa de relés ICM (Relé da luz de nevoeiro traseira)
WIPER FRT25ACaixa de relés ICM (relés do sensor de chuva), interruptor multi-funções, fusível & caixa
de relés E/R (RL.2), motor do limpa pára-brisas
MODULE 57,5AIonizador do combinado, sensor de chuva, tecto de abrir
MULTIMEDIA 27,5A-
AMP 125A-
PDM 125AMódulo de controlo do dispositivo Smart Key
SPARE 520A-
A/CON7,5AFusível & caixa de relés E/R (RL.10), módulo de controlo A/C
MEMORY10ABCM, luz automática & foto sensor, combinado de instrumentos, conector de ligação de
dados, conector de actualização da caixa de junção inteligente, módulo de controlo A/C, relógio digital
P/WDW LH25ARelé P/WDW (vidro eléctrico) ESQ, módulo de segurança do vidro eléctrico (ESQ)
DR LOCK20ARelé de bloqueio da porta, relé de desbloqueio da porta
P/SEAT DRV30AInterruptor manual do banco do condutor

753
Manutenção

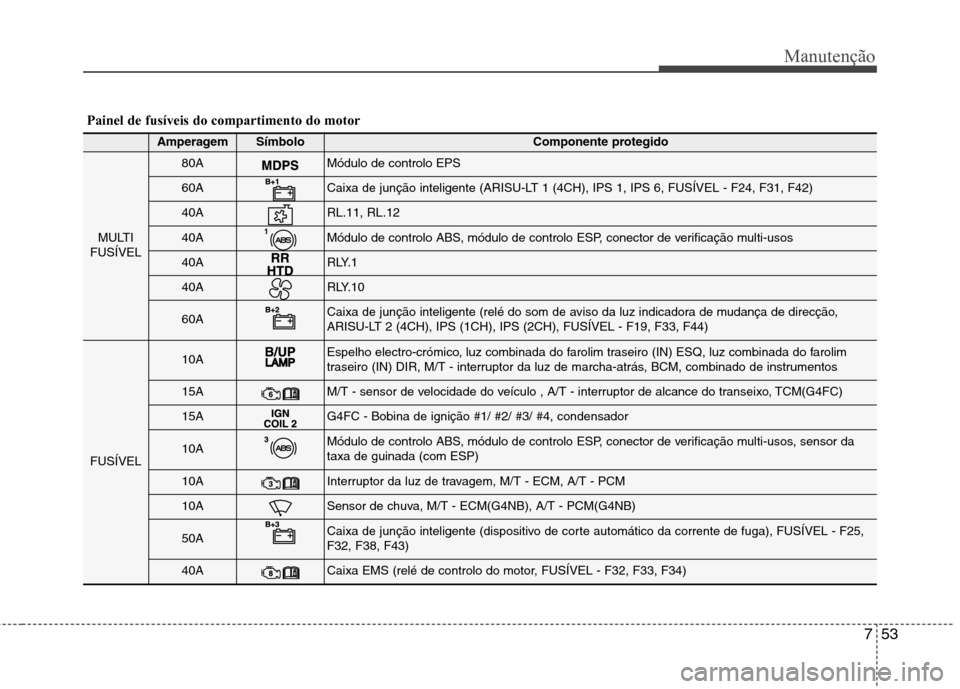

Painel de fusíveis do compartimento do motor
AmperagemSímbolo Componente protegido
MULTI
FUSÍVEL
80AMódulo de controlo EPS
60ACaixa de junção inteligente (ARISU-LT 1 (4CH), IPS 1, IPS 6, FUSÍVEL - F24, F31, F42)
40ARL.11, RL.12
40AMódulo de controlo ABS, módulo de controlo ESP, conector de verificação multi-usos
40AR LY. 1
40ARLY.10
60ACaixa de junção inteligente (relé do som de aviso da luz indicadora de mudança de direcção,
ARISU-LT 2 (4CH), IPS (1CH), IPS (2CH), FUSÍVEL - F19, F33, F44)
FUSÍVEL
10AEspelho electro-crómico, luz combinada do farolim traseiro (IN) ESQ, luz combinada do farolim
traseiro (IN) DIR, M/T - interruptor da luz de marcha-atrás, BCM, combinado de instrumentos
15AM/T - sensor de velocidade do veículo , A/T - interruptor de alcance do transeixo, TCM(G4FC)
15AG4FC - Bobina de ignição #1/ #2/ #3/ #4, condensador
10AMódulo de controlo ABS, módulo de controlo ESP, conector de verificação multi-usos, sensor da taxa de guinada (com ESP)
10AInterruptor da luz de travagem, M/T - ECM, A/T - PCM
10ASensor de chuva, M/T - ECM(G4NB), A/T - PCM(G4NB)
50ACaixa de junção inteligente (dispositivo de corte automático da corrente de fuga), FUSÍVEL - F25, F32, F38, F43)
40ACaixa EMS (relé de controlo do motor, FUSÍVEL - F32, F33, F34)

Manutenção
54
7

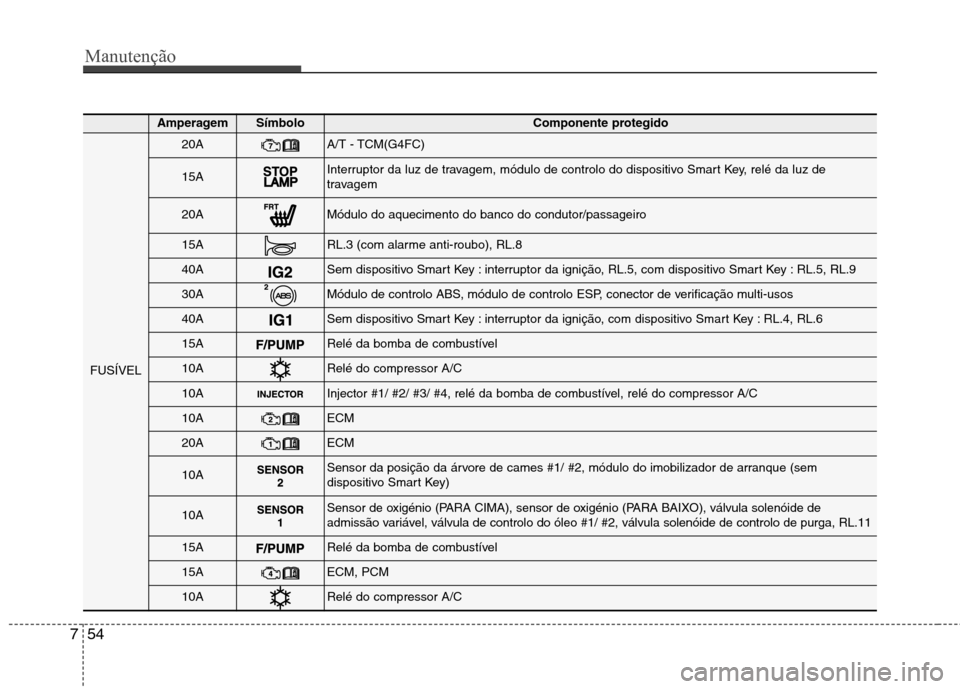

AmperagemSímbolo Componente protegido
FUSÍVEL
20AA/T - TCM(G4FC)
15AInterruptor da luz de travagem, módulo de controlo do dispositivo Smart Key, relé da luz de
travagem
20AMódulo do aquecimento do banco do condutor/passageiro
15ARL.3 (com alarme anti-roubo), RL.8
40ASem dispositivo Smart Key : interruptor da ignição, RL.5, com dispositivo Smart Key : RL.5, RL.9
30AMódulo de controlo ABS, módulo de controlo ESP, conector de verificação multi-usos
40ASem dispositivo Smart Key : interruptor da ignição, com dispositivo Smart Key : RL.4, RL.6
15ARelé da bomba de combustível
10ARelé do compressor A/C
10AInjector #1/ #2/ #3/ #4, relé da bomba de combustível, relé do compressor A/C
10AECM
20AECM
10ASensor da posição da árvore de cames #1/ #2, módulo do imobilizador de arranque (sem
dispositivo Smart Key)
10ASensor de oxigénio (PARA CIMA), sensor de oxigénio (PARA BAIXO), válvula solenóide de
admissão variável, válvula de controlo do óleo #1/ #2, válvula solenóide de controlo de purga, RL.11
15ARelé da bomba de combustível
15AECM, PCM
10ARelé do compressor A/C

755
Manutenção

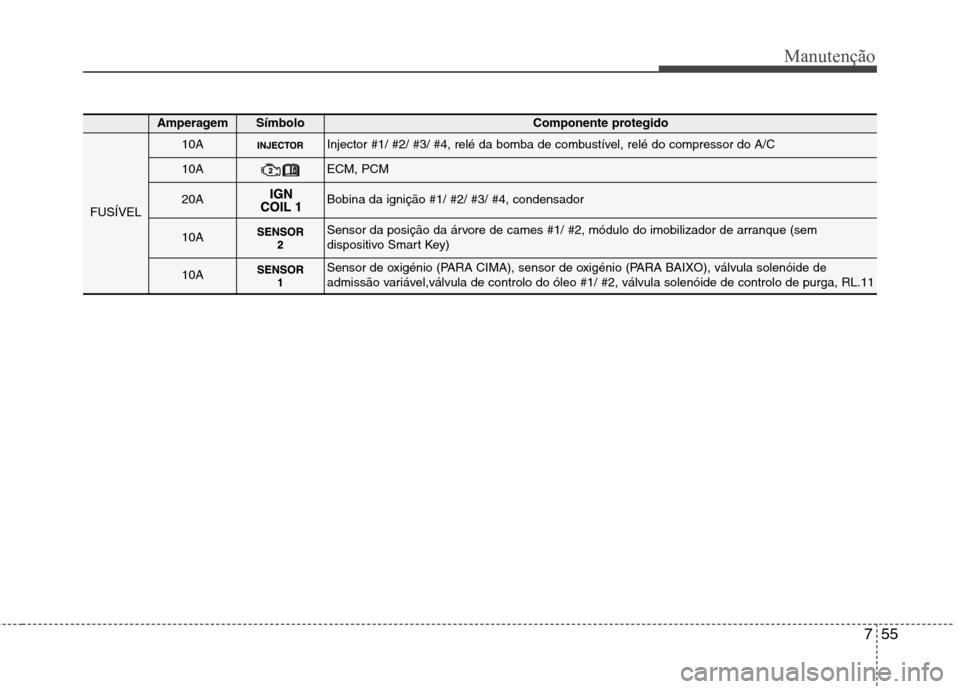

AmperagemSímbolo Componente protegido
FUSÍVEL
10AInjector #1/ #2/ #3/ #4, relé da bomba de combustível, relé do compressor do A/C
10AECM, PCM
20ABobina da ignição #1/ #2/ #3/ #4, condensador
10ASensor da posição da árvore de cames #1/ #2, módulo do imobilizador de arranque (sem
dispositivo Smart Key)
10ASensor de oxigénio (PARA CIMA), sensor de oxigénio (PARA BAIXO), válvula solenóide de
admissão variável,válvula de controlo do óleo #1/ #2, válvula solenóide de controlo de purga, RL.11

Manutenção
56
7

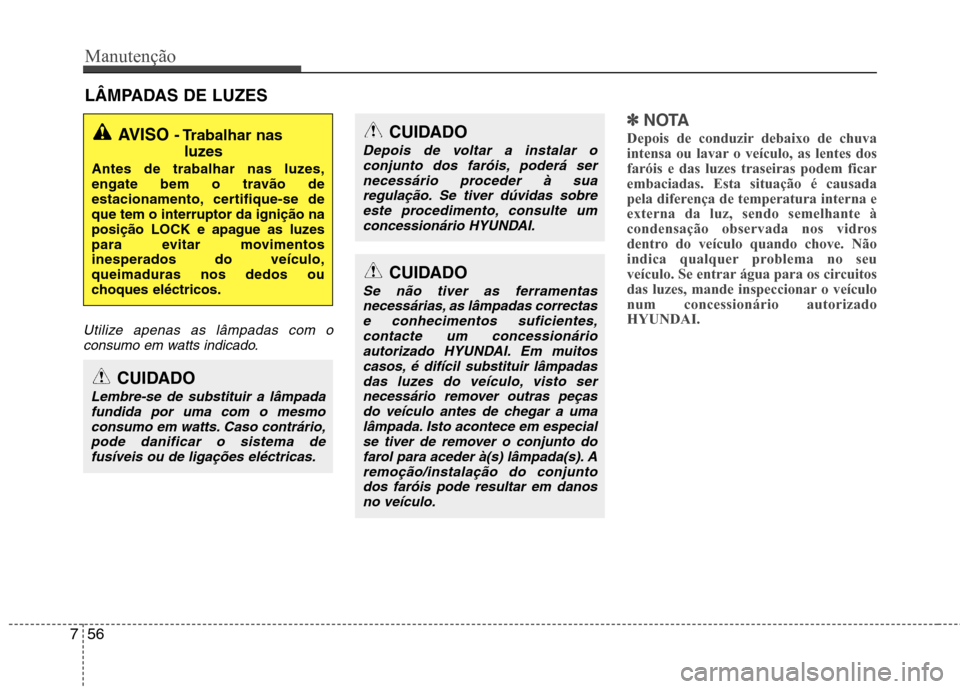

LÂMPADAS DE LUZES
Utilize apenas as lâmpadas com o
consumo em watts indicado.
✽✽ NOTA
Depois de conduzir debaixo de chuva
intensa ou lavar o veículo, as lentes dosfaróis e das luzes traseiras podem ficarembaciadas. Esta situação é causada
pela diferença de temperatura interna eexterna da luz, sendo semelhante à
condensação observada nos vidros
dentro do veículo quando chove. Não
indica qualquer problema no seu
veículo. Se entrar água para os circuitos
das luzes, mande inspeccionar o veículonum concessionário autorizadoHYUNDAI.AVISO - Trabalhar nas
luzes
Antes de trabalhar nas luzes,
engate bem o travão de
estacionamento, certifique-se deque tem o interruptor da ignição na
posição LOCK e apague as luzes
para evitar movimentosinesperados do veículo,queimaduras nos dedos ou
choques eléctricos.
CUIDADO
Lembre-se de substituir a lâmpada fundida por uma com o mesmo consumo em watts. Caso contrário,pode danificar o sistema de
fusíveis ou de ligações eléctricas.
CUIDADO
Se não tiver as ferramentasnecessárias, as lâmpadas correctase conhecimentos suficientes,
contacte um concessionárioautorizado HYUNDAI. Em muitoscasos, é difícil substituir lâmpadasdas luzes do veículo, visto ser
necessário remover outras peçasdo veículo antes de chegar a umalâmpada. Isto acontece em especialse tiver de remover o conjunto do
farol para aceder à(s) lâmpada(s). A remoção/instalação do conjuntodos faróis pode resultar em danosno veículo.
CUIDADO
Depois de voltar a instalar o conjunto dos faróis, poderá ser
necessário proceder à suaregulação. Se tiver dúvidas sobreeste procedimento, consulte um concessionário HYUNDAI.

757
Manutenção

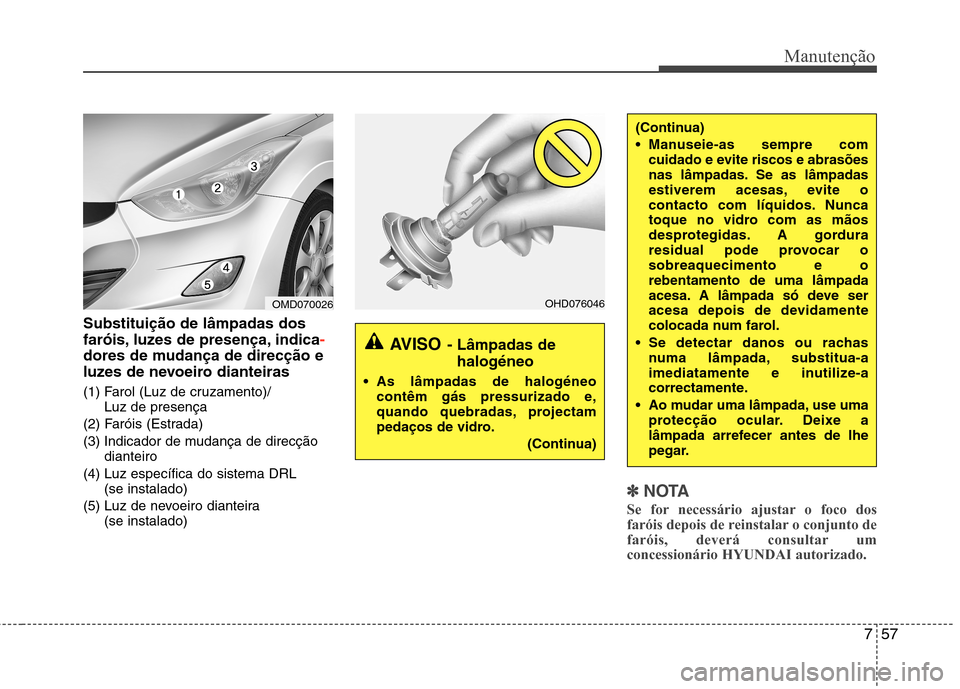

Substituição de lâmpadas dos
faróis, luzes de presença, indica
-
dores de mudança de direcção e
luzes de nevoeiro dianteiras
(1) Farol (Luz de cruzamento)/Luz de presença
(2) Faróis (Estrada)
(3) Indicador de mudança de direcção dianteiro
(4) Luz específica do sistema DRL (se instalado)
(5) Luz de nevoeiro dianteira (se instalado)
✽✽NOTA
Se for necessário ajustar o foco dos
faróis depois de reinstalar o conjunto de
faróis, deverá consultar umconcessionário HYUNDAI autorizado.
(Continua)
Manuseie-as sempre com cuidado e evite riscos e abrasões
nas lâmpadas. Se as lâmpadas
estiverem acesas, evite o
contacto com líquidos. Nunca
toque no vidro com as mãos
desprotegidas. A gordura
residual pode provocar osobreaquecimento e orebentamento de uma lâmpada
acesa. A lâmpada só deve ser
acesa depois de devidamente
colocada num farol.
Se detectar danos ou rachas numa lâmpada, substitua-a
imediatamente e inutilize-a
correctamente.
Ao mudar uma lâmpada, use uma protecção ocular. Deixe a
lâmpada arrefecer antes de lhe
pegar.
AVISO - Lâmpadas de
halogéneo
As lâmpadas de halogéneo contêm gás pressurizado e,
quando quebradas, projectam
pedaços de vidro.
(Continua)
OMD070026OHD076046
