Hyundai Elantra 2013 Инструкция по эксплуатации (in Russian)

Характеристики автомобиля
122
4

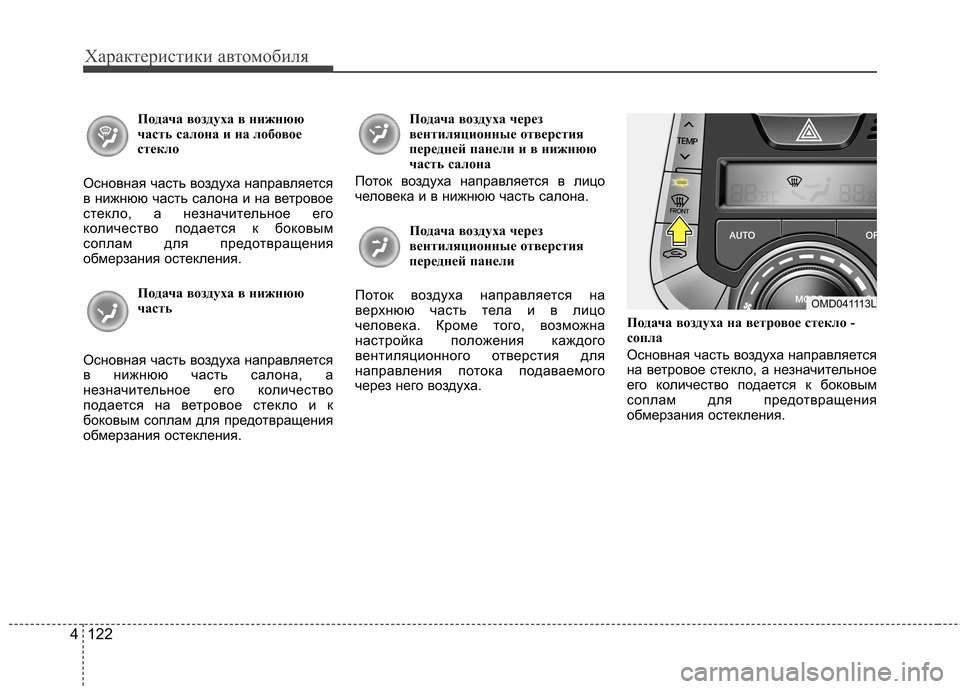

Подача воздуха в нижнюю
часть салона и на лобовое
стекло
Основная часть воздуха направляется
в нижнюю часть салона и на ветровое
стекло, а незначительное его
количество подается к боковым
соплам для предотвращения
обмерзания остекления. Подача воздуха в нижнюю
часть
Основная часть воздуха направляется
в нижнюю часть салона, а
незначительное его количество
подается на ветровое стекло и к
боковым соплам для предотвращения
обмерзания остекления. Подача воздуха через
вентиляционные отверстия
передней панели и в нижнюю
часть салона
Поток воздуха направляется в лицо
человека и в нижнюю часть салона.
Подача воздуха через
вентиляционные отверстия
передней панели
Поток воздуха направляется на
верхнюю часть тела и в лицо
человека. Кроме того, возможна
настройка положения каждого
вентиляционного отверстия для
направления потока подаваемого
через него воздуха. Подача воздуха на ветровое стекло -
сопла
Основная часть воздуха направляется
на ветровое стекло, а незначительное
его количество подается к боковым
соплам для предотвращения
обмерзания остекления.
OMD041113L

4 123
Характеристики автомобиля

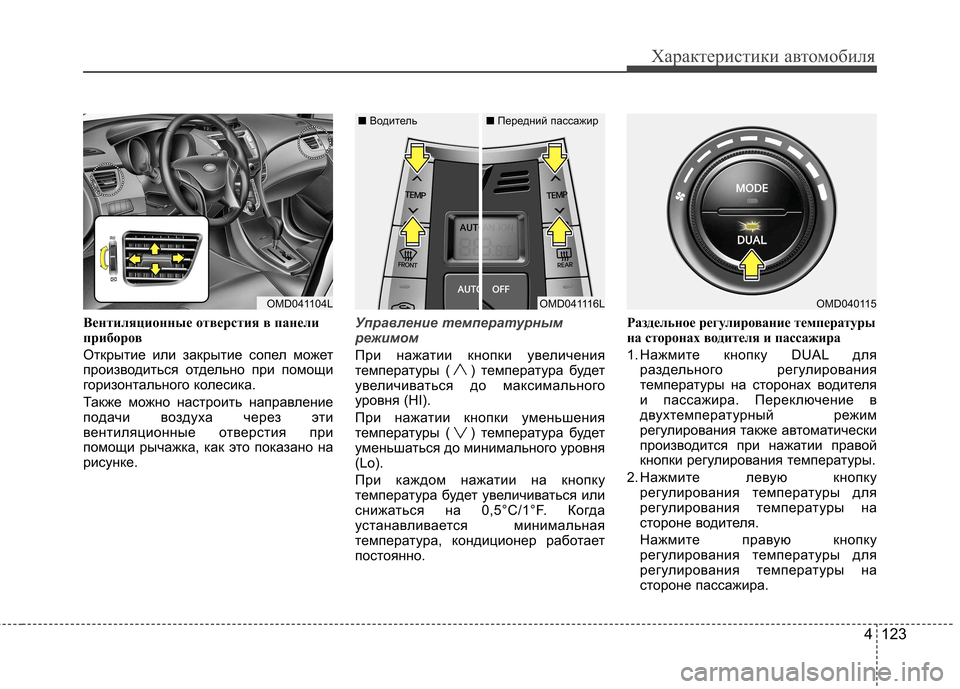

Вентиляционные отверстия в панели
приборов
Открытие или закрытие сопел может
производиться отдельно при помощи
горизонтального колесика.
Также можно настроить направление
подачи воздуха через эти
вентиляционные отверстия при
помощи рычажка, как это показано на
рисунке.Управление температурным
режимом
При нажатии кнопки увеличения
температуры ( ) температура будет
увеличиваться до максимального
уровня (HI).
При нажатии кнопки уменьшения
температуры ( ) температура будет
уменьшаться до минимального уровня
(Lo).
При каждом нажатии на кнопку
температура будет увеличиваться или
снижаться на 0,5°C/1°F. Когда
устанавливается минимальная
температура, кондиционер работает
постоянно.Раздельное регулирование температуры
на сторонах водителя и пассажира
1. Нажмите кнопку DUAL для
раздельного регулирования
температуры на сторонах водителя
и пассажира. Переключение в
двухтемпературный режим
регулирования также автоматически
производится при нажатии правой
кнопки регулирования температуры.
2. Нажмите левую кнопку регулирования температуры для
регулирования температуры на
стороне водителя.
Нажмите правую кнопку
регулирования температуры для
регулирования температуры на
стороне пассажира.
OMD041116L
■
Водитель ■Передний пассажирOMD041104LOMD040115

Характеристики автомобиля
124
4

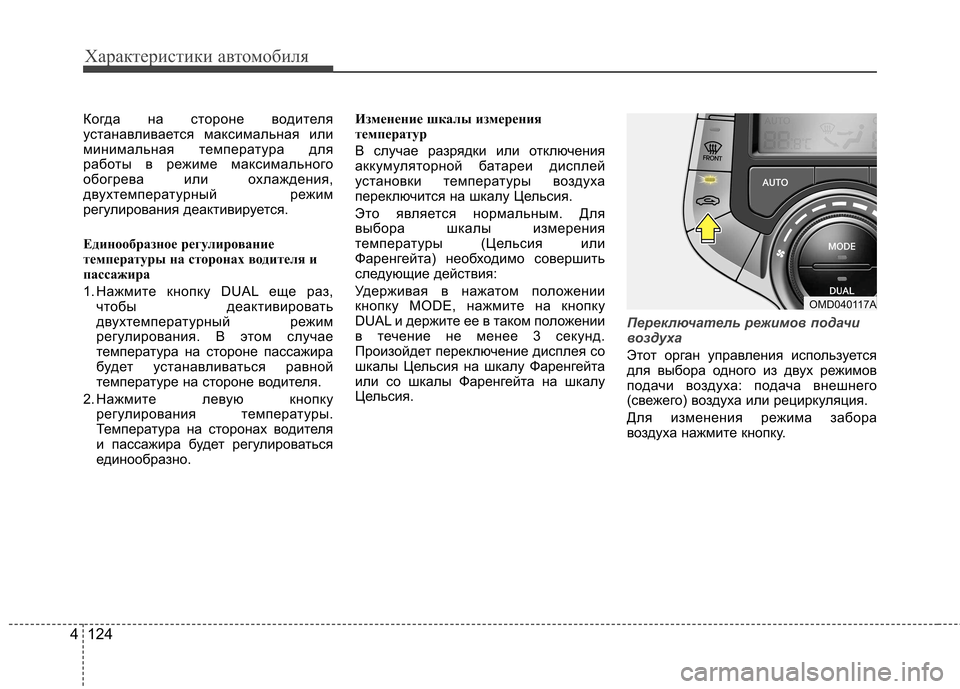

Когда на стороне водителя
устанавливается максимальная или
минимальная температура для
работы в режиме максимального
обогрева или охлаждения,
двухтемпературный режим
регулирования деактивируется.
Единообразное регулирование
температуры на сторонах водителя и
пассажира
1. Нажмите кнопку DUAL еще раз,
чтобы деактивировать
двухтемпературный режим
регулирования. В этом случае
температура на стороне пассажира
будет устанавливаться равной
температуре на стороне водителя.
2. Нажмите левую кнопку регулирования температуры.
Температура на сторонах водителя
и пассажира будет регулироваться
единообразно. Изменение шкалы измерения
температур
В случае разрядки или отключения
аккумуляторной батареи дисплей
установки температуры воздуха
переключится на шкалу Цельсия.
Это является нормальным. Для
выбора шкалы измерения
температуры (Цельсия или
Фаренгейта) необходимо совершить
следующие действия:
Удерживая в нажатом положении
кнопку MODE, нажмите на кнопку
DUAL и держите ее в таком положении
в течение не менее 3 секунд.
Произойдет переключение дисплея со
шкалы Цельсия на шкалу Фаренгейта
или со шкалы Фаренгейта на шкалу
Цельсия.
Переключатель режимов подачи
воздуха
Этот орган управления используется
для выбора одного из двух режимов
подачи воздуха: подача внешнего
(свежего) воздуха или рециркуляция.
Для изменения режима забора
воздуха нажмите кнопку.
OMD040117A

4 125
Характеристики автомобиля
РециркуляцияПри работе в режимерециркуляции на кнопке
управления горит
контрольная лампа.
При нахождении переключателя в
положении рециркуляции
в систему отопления и
вентиляции поступает
воздух из салона; там он
нагревается или охла-
ждается в зависимости от
выбранного режима
работы системы.
Подача внешнего (свежего) воздуха При работе в режиме
подачи внешнего
(свежего) на кнопке
управления не горит
контрольная лампа.
При нахождении переключателя в этом
положении в систему
отопления и вентиляции
поступает наружный
воздух; там он нагревается
или охлаждается в
зависимости от
выбранного режима
работы системы.✽✽ К СВЕДЕНИЮ
Необходимо отметить, что
длительная работа системы
отопления в режиме рециркуляции
приводит к запотеванию ветрового
стекла и боковых окон автомобиля.
При этом воздух в салоне становится
несвежим.
Кроме того, при продолжительной
работе системы кондиционирования
в режиме рециркуляции уровень
влажности воздуха в пассажирском
салоне существенно снижается.ОСТОРОЖНО
• Продолжительная работа системы управления
микроклиматом в режиме
рециркуляции может привести к
повышению влажности воздуха
в салоне, что может вызвать
запотевание остекления и
ухудшение обзора.
• Нельзя спать в автомобиле при включенной системе конди-
ционирования или обогрева.
Это может привести к
причинению серьезного вреда
здоровью или к гибели людей в
результате падения содержания
кислорода в воздухе и/или
уменьшения температуры тела.
• Продолжительная работа системы управления
микроклиматом в режиме
рециркуляции может привести к
возникновению у водителя
дремоты или сонливости и к
потере управления.
Устанавливайте переключатель
режимов подачи внешнего
воздуха в положение подачи
свежего воздуха во время
движения так часто, насколько
это возможно.

Характеристики автомобиля
126
4

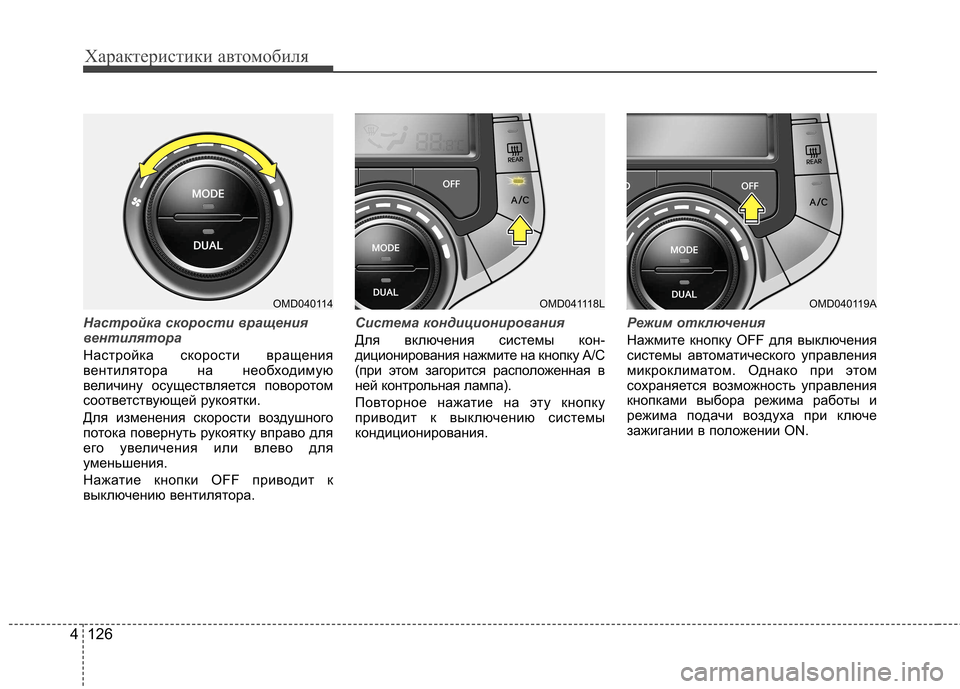

Настройка скорости вращения
вентилятора
Настройка скорости вращения
вентилятора на необходимую
величину осуществляется поворотом
соответствующей рукоятки.
Для изменения скорости воздушного
потока повернуть рукоятку вправо для
его увеличения или влево для
уменьшения.
Нажатие кнопки OFF приводит к
выключению вентилятора.
Система кондиционирования
Для включения системы кон-
диционирования нажмите на кнопку А/С
(при этом загорится расположенная в
ней контрольная лампа).
Повторное нажатие на эту кнопку
приводит к выключению системы
кондиционирования.
Режим отключения
Нажмите кнопку OFF для выключения
системы автоматического управления
микроклиматом. Однако при этом
сохраняется возможность управления
кнопками выбора режима работы и
режима подачи воздуха при ключе
зажигании в положении ON.
OMD040114OMD040119AOMD041118L

4 127
Характеристики автомобиля

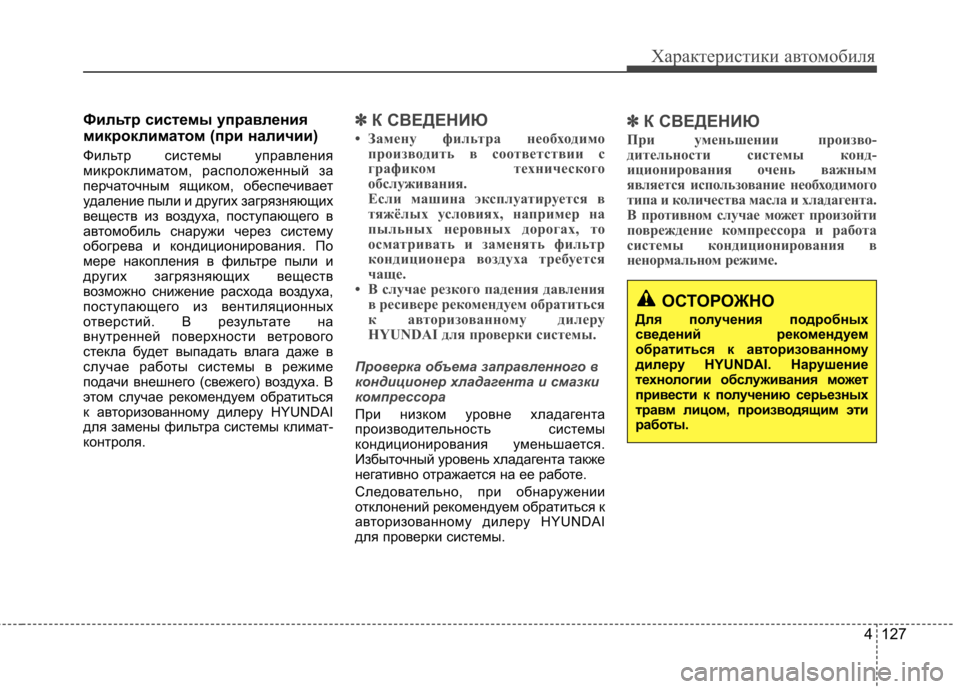

Фильтр системы управления
микроклиматом (при наличии)
Фильтр системы управления
микроклиматом, расположенный за
перчаточным ящиком, обеспечивает
удаление пыли и других загрязняющих
веществ из воздуха, поступающего в
автомобиль снаружи через систему
обогрева и кондиционирования. По
мере накопления в фильтре пыли и
других загрязняющих веществ
возможно снижение расхода воздуха,
поступающего из вентиляционных
отверстий. В результате на
внутренней поверхности ветрового
стекла будет выпадать влага даже в
случае работы системы в режиме
подачи внешнего (свежего) воздуха. В
этом случае рекомендуем обратиться
к авторизованному дилеру HYUNDAI
для замены фильтра системы климат-
контроля.✽✽К СВЕДЕНИЮ
• Замену фильтра необходимо производить в соответствии с
графиком технического
обслуживания.
Если машина эксплуатируется в
тяжёлых условиях, например на
пыльных неровных дорогах, то
осматривать и заменять фильтр
кондиционера воздуха требуется
чаще.
• В случае резкого падения давления в ресивере рекомендуем обратиться
к авторизованному дилеру
HYUNDAI для проверки системы.
Проверка объема заправленного в
кондиционер хладагента и смазки
компрессора
При низком уровне хладагента
производительность системы
кондиционирования уменьшается.
Избыточный уровень хладагента также
негативно отражается на ее работе.
Следовательно, при обнаружении
отклонений рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки системы.
✽✽ К СВЕДЕНИЮ
При уменьшении произво-
дительности системы конд-
иционирования очень важным
является использование необходимого
типа и количества масла и хладагента.
В противном случае может произойти
повреждение компрессора и работа
системы кондиционирования в
ненормальном режиме.
ОСТОРОЖНО
Для получения подробных
сведений рекомендуем
обратиться к авторизованному
дилеру HYUNDAI. Нарушение
технологии обслуживания может
привести к получению серьезных
травм лицом, производящим эти
работы.

Характеристики автомобиля
128
4

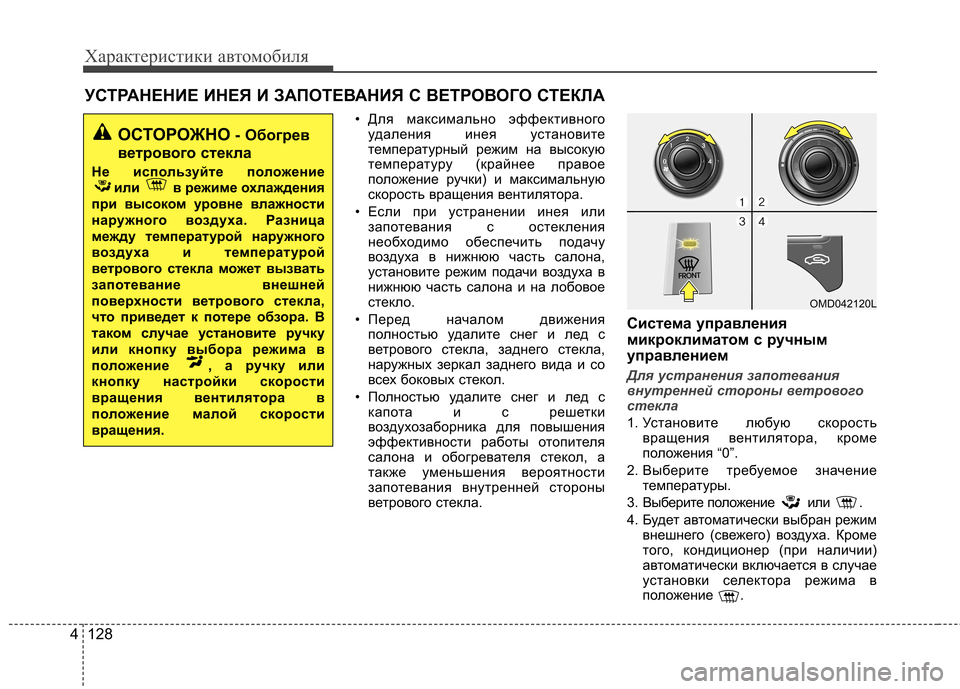

• Для максимально эффективного
удаления инея установите
температурный режим на высокую
температуру (крайнее правое
положение ручки) и максимальную
скорость вращения вентилятора.
• Если при устранении инея или запотевания с остекления
необходимо обеспечить подачу
воздуха в нижнюю часть салона,
установите режим подачи воздуха в
нижнюю часть салона и на лобовое
стекло.
• Перед началом движения полностью удалите снег и лед с
ветрового стекла, заднего стекла,
наружных зеркал заднего вида и со
всех боковых стекол.
• Полностью удалите снег и лед с капота и с решетки
воздухозаборника для повышения
эффективности работы отопителя
салона и обогревателя стекол, а
также уменьшения вероятности
запотевания внутренней стороны
ветрового стекла. Система управления
микроклиматом с ручным
управлением
Для устранения запотевания
внутренней стороны ветрового
стекла
1. Установите любую скорость
вращения вентилятора, кроме
положения “0”.
2. Выберите требуемое значение температуры.
3. Выберите положение или .
4. Будет автоматически выбран режим внешнего (свежего) воздуха. Кроме
того, кондиционер (при наличии)
автоматически включается в случае
установки селектора режима в
положение .
УСТРАНЕНИЕ ИНЕЯ И ЗАПОТЕВАНИЯ С ВЕТРОВОГО СТЕКЛА
ОСТОРОЖНО - Обогрев
ветрового стекла
Не используйте по ложение
или в режиме охлаждения
при высоком уровне влажности
наружного воздуха. Разница
между температурой наружного
воздуха и температурой
ветрового стекла может вызвать
запотевание внешней
поверхности ветрового стекла,
что приведет к потере обзора. В
таком случае установите ручку
или кнопку выбора режима в
положение , а ручку или
кнопку настройки скорости
вращения вентилятора в
положение малой скорости
вращения.
OMD042120L

4 129
Характеристики автомобиля

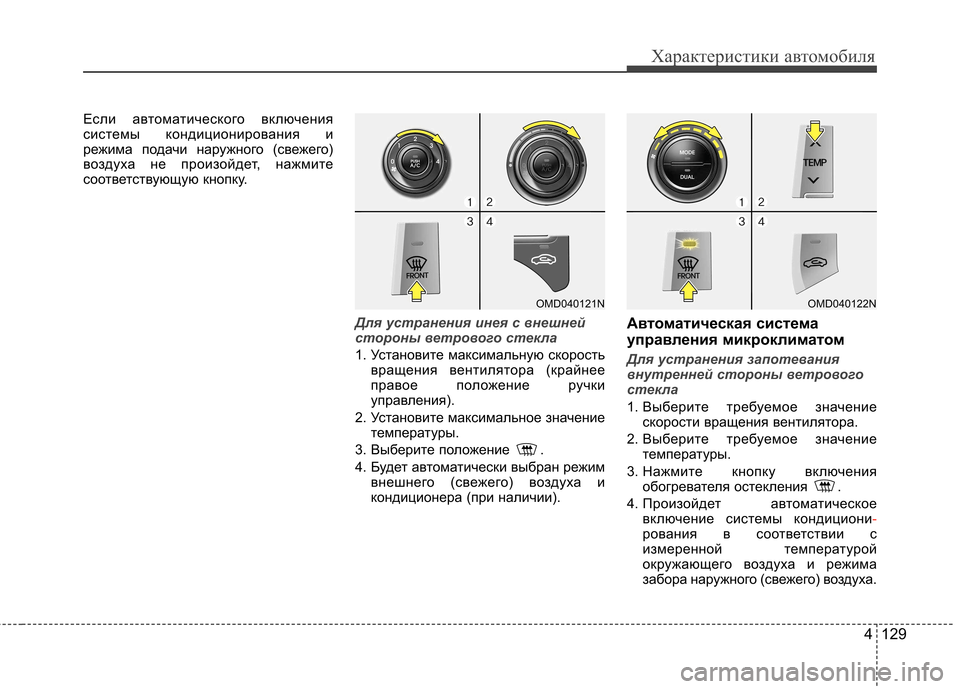

Если автоматического включения
системы кондиционирования и
режима подачи наружного (свежего)
воздуха не произойдет, нажмите
соответствующую кнопку.
Для устранения инея с внешней
стороны ветрового стекла
1. Установите максимальную скоростьвращения вентилятора (крайнее
правое положение ручки
управления).
2. Установите максимальное значение температуры.
3. Выберите положение .
4. Будет автоматически выбран режим внешнего (свежего) воздуха и
кондиционера (при наличии). Автоматическая система
управления микроклиматомДля устранения запотевания
внутренней стороны ветрового
стекла
1. Выберите требуемое значение
скорости вращения вентилятора.
2. Выберите требуемое значение температуры.
3. Нажмите кнопку включения обогревателя остекления .
4. Произойдет автоматическое включение системы кондициони
-рования в соответствии с
измеренной температурой
окружающего воздуха и режима
забора наружного (свежего) воздуха.
OMD040121NOMD040122N

Характеристики автомобиля
130
4

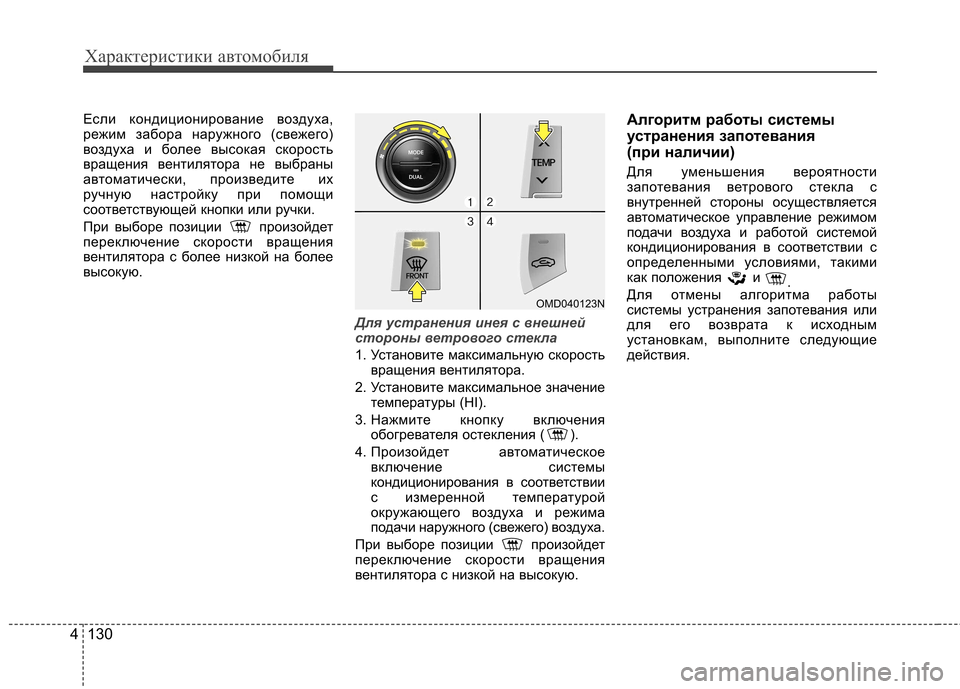

Если кондиционирование воздуха,
режим забора наружного (свежего)
воздуха и более высокая скорость
вращения вентилятора не выбраны
автоматически, произведите их
ручную настройку при помощи
соответствующей кнопки или ручки.
При выборе позиции произойдет
переключение скорости вращения
вентилятора с более низкой на более
высокую.
Для устранения инея с внешней
стороны ветрового стекла
1. Установите максимальную скорость
вращения вентилятора.
2. Установите максимальное значение температуры (HI).
3. Нажмите кнопку включения обогревателя остекления ( ).
4. Произойдет автоматическое включение системы
кондиционирования в соответствии
с измеренной температурой
окружающего воздуха и режима
подачи наружного (свежего) воздуха.
При выборе позиции произойдет
переключение скорости вращения
вентилятора с низкой на высокую. Алгоритм работы системы
устранения запотевания
(при наличии)
Для уменьшения вероятности
запотевания ветрового стекла с
внутренней стороны осуществляется
автоматическое управление режимом
подачи воздуха и работой системой
кондиционирования в соответствии с
определенными условиями, такими
как положения и
.
Для отмены алгоритма работы
системы устранения запотевания или
для его возврата к исходным
установкам, выполните следующие
действия.
OMD040123N

4 131
Характеристики автомобиля

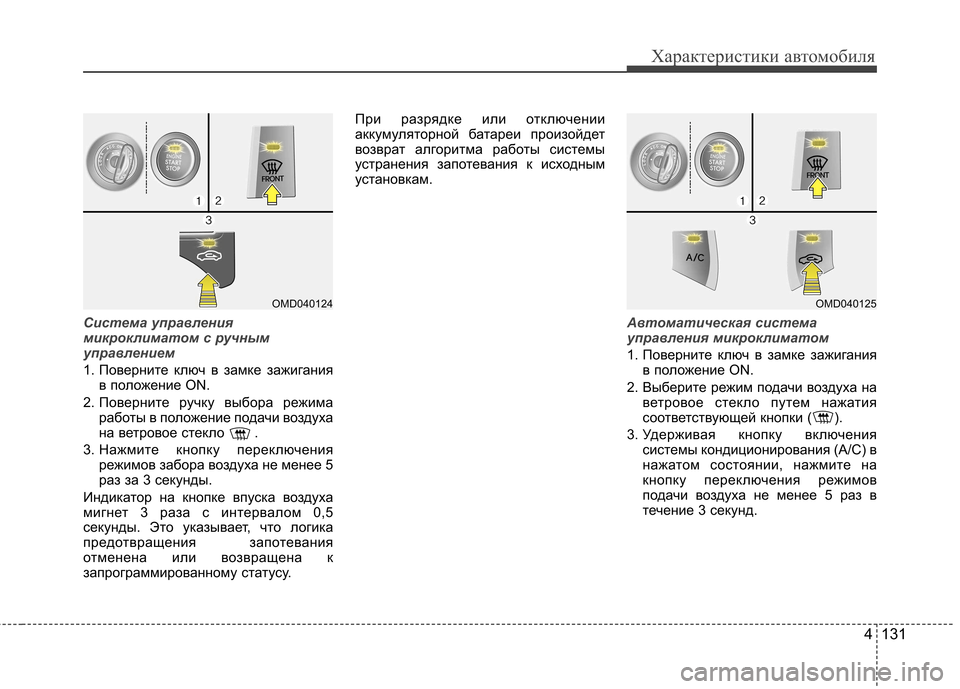

Система управления
микроклиматом с ручным
управлением
1. Поверните ключ в замке зажиганияв положение ON.
2. Поверните ручку выбора режима работы в положение подачи воздуха
на ветровое стекло .
3. Нажмите кнопку переключения режимов забора воздуха не менее 5
раз за 3 секунды.
Индикатор на кнопке впуска воздуха
мигнет 3 раза с интервалом 0,5
секунды. Это указывает, что логика
предотвращения запотевания
отменена или возвращена к
запрограммированному статусу. При разрядке или отключении
аккумуляторной батареи произойдет
возврат алгоритма работы системы
устранения запотевания к исходным
установкам.
Автоматическая система
управления микроклиматом
1. Поверните ключ в замке зажигания
в положение ON.
2. Выберите режим подачи воздуха на ветровое стекло путем нажатия
соответствующей кнопки ( ).
3. Удерживая кнопку включения системы кондиционирования (А/С) в
нажатом состоянии, нажмите на
кнопку переключения режимов
подачи воздуха не менее 5 раз в
течение 3 секунд.
OMD040125OMD040124
